Intitulé	Description
Type de produit	Carte tuner TV PCI
Caractéristiques techniques principales	Support de la télévision numérique terrestre (TNT), compatibilité avec les signaux analogiques
Alimentation électrique	Alimentation par le bus PCI
Dimensions approximatives	Standard PCI, dimensions variables selon l'installation
Poids	Environ 200 grammes
Compatibilités	Compatible avec Windows XP, Vista, 7 et versions ultérieures
Fonctions principales	Réception de chaînes TV, enregistrement vidéo, lecture de médias
Entretien et nettoyage	Débrancher l'appareil avant le nettoyage, utiliser un chiffon doux et sec
Pièces détachées et réparabilité	Réparabilité limitée, pièces spécifiques disponibles auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, respecter les normes électriques lors de l'installation
Informations générales utiles	Vérifier la compatibilité avec le système d'exploitation avant l'achat, installation requise de pilotes

FOIRE AUX QUESTIONS - PCTV 110I PINNACLE

Comment installer la carte PINNACLE PCTV 110I sur mon ordinateur ?

Insérez la carte dans un slot PCI libre de votre carte mère, puis connectez l'antenne et installez les pilotes fournis avec le produit.

Quels systèmes d'exploitation sont compatibles avec la PINNACLE PCTV 110I ?

La carte est compatible avec Windows XP, Vista et 7. Vérifiez également les mises à jour des pilotes pour d'autres systèmes d'exploitation.

Que faire si je n'ai pas de signal TV après l'installation ?

Assurez-vous que l'antenne est correctement connectée et que les câbles sont en bon état. Essayez de scanner à nouveau les chaînes dans le logiciel de télévision.

Comment mettre à jour les pilotes de la PINNACLE PCTV 110I ?

Visitez le site Web de Pinnacle pour télécharger la dernière version des pilotes. Suivez les instructions d'installation après le téléchargement.

La qualité de l'image est mauvaise, que puis-je faire ?

Vérifiez la connexion de l'antenne, essayez de repositionner celle-ci pour un meilleur signal. Vous pouvez également ajuster les paramètres de qualité d'image dans le logiciel.

Est-ce que la PINNACLE PCTV 110I supporte la télévision HD ?

Non, la PINNACLE PCTV 110I ne supporte pas la télévision HD, elle est conçue pour des signaux de télévision standard.

Que faire si le logiciel ne reconnaît pas la carte ?

Vérifiez que la carte est bien installée dans le slot PCI et que les pilotes sont correctement installés. Redémarrez votre ordinateur après l'installation des pilotes.

Comment désinstaller le logiciel de la PINNACLE PCTV 110I ?

Allez dans le Panneau de configuration, sélectionnez 'Programmes', puis 'Programmes et fonctionnalités'. Trouvez le logiciel PINNACLE PCTV et cliquez sur 'Désinstaller'.

Y a-t-il une garantie sur la PINNACLE PCTV 110I ?

Oui, la carte est généralement couverte par une garantie de 2 ans, vérifiez les détails spécifiques dans la documentation fournie.

MODE D'EMPLOI PCTV 110I PINNACLE

Tous droits réservés.

Toute reproduction ou représentation intégrale ou partielle, par quelles procédées que ce soit, duprésent manuel est interdite sans l'autorisation expresse par écrit de Pinnacle Systems GmbH, Brunswick.

Tous les noms de marque et de produits sont des marques ou des marques déposées des constructeurs respectifs.

Ce manuel a eté imprimé avec des encles sans solvants sur papier blanchi sans chlore.

Pinnacle Systems GmbH a apporté tout le soin requis à la réduction du présence manuel, mais ne peut pas garantir que les programmes ou systèmes apporteront à l'utilisateur les résultatsats escomptés.

Les caractéristiques mentionnées dans le manuel n'ont qu'une valeur indicative.

Pinnacle Systems GmbH se réserve le droit de procéder à des modifications dans le manuel sans pour autant s'astreindre à en informer les tiers.

Les offres, contrats de vente, de livreaison et d'entreprise de Pinnacle Systems GmbH y compris conseil, montage et autres prestations contractuelles reposent exclusivement sur les conditions de vente et de livreaison de Pinnacle Systems GmbH.

Table des matières

Introduction. 1

Contenu du coffret 2

Configuration système requise. 3

Matériel 3

Logiciels 3

Pourvoiresecurite 4

Installation matérielle 5

Préparatifs 5

Installation matérielle de la carte PCTV 40i/50i/110i 6

Aprés installation. 6

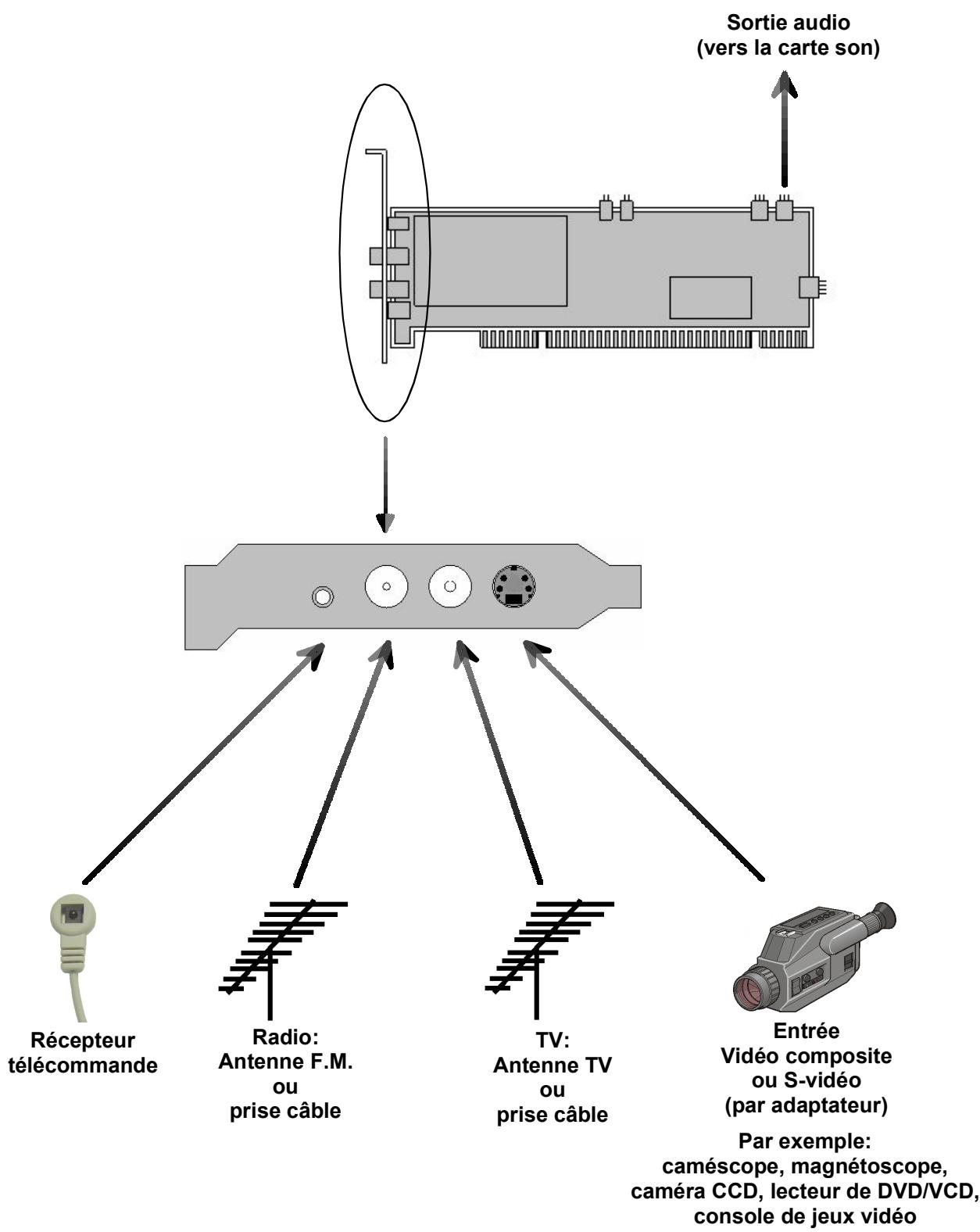

Raccordement des apparéils 7

Caracteristiques techniques. 8

Système bus 8

Décodeur video / Démodulator 8

Tuner TV 8

Formats TV 8

Entrées video 8

Entrées d'antenne 8

Entree de la telecommande 8

Sortie audio 9

Notes

Nous you felicitons pour l'achat de votre PCTV 40i/50i/110i !

Grêce à la carte PCTV 40i/50i/110i, vous pouvez désormais capter sur votre ordinateur la télévision (câble ou ANTENNE) et la radio FM – et tout cela en stéreo. Vous pouvez également utiliser l'entrée video analogue pour numériser par exemple vos anciennes cassettes video.

Utilisée avec la version complète du logiciel Pinnacle MediaCenter, votre PCTV 40i/50i/110i vous permet de regarder la télévision et d'écouter la radio non seulement en live, mais aussi en différé (Timeshift), ainsi que de réaliser des enregistements de grande qualité sur disque dur et DVD enregistrable.

Vous avez en outre accès aux services Gratis d'information que sont le télétexte et le guide electronique des programmes (EPG) afin de pouvoir consulter à tout moment les informations de votre choix et de programmer vos enregistements de la manière la plus simple et la plus conviviale qui soit.

Nous vous souhaitons beaucoup de plaisir avec votre PCTV 40i/50i/110i !

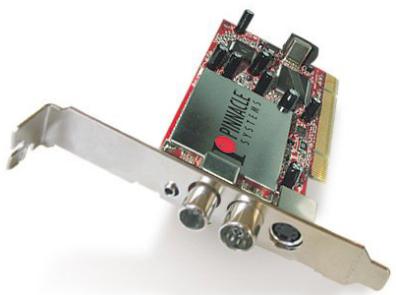

PCTV 40i/50i/110i

Adaptateur video

Câble audio interne (l'illustration n'est qu'un exemple)

CD d'installation

Télécommande avec batteries et cable récepteur (les illustrations sont des exemples)
Guide d'installation

Manuels au format PDF sur CD-ROM: Guide de l'utilisateur, Guide du matériel, Guide de la télécommande

En fonction de la variante, les éléments reçus peuvent différer de ceux énumérés ci-dessus.

Configuration système requise

Pour que votre carte PCTV 40i/50i/110i fonctionne parfaitement, votre système doitGPLR les conditions suivantes :

Matériel

Au moins : Pentium IV cadencé à 1,8 GHz ou processeur AMD Athlon XP comparable

Recommende : Pentium IV cadencé à 2,4 GHz ou processeur AMD Athlon 64 comparable

Mémoire vivie

Au moins : 256 Mo RAM

Recommandé : 512 Mo RAM

Disque dur

Au moins : disque dur IDE avec pilotes Master Mode et 5 Go libres sur le disque

Recommandé : disque U-DMA avec 20 Go libres sur le disque

Carte graphique

Au moins : carte graphique compatible DirectX8

Recommende : carte graphique compatible DirectX9 ou plus

Carte son

Au moins : carte son compatible DirectX9

Connecteur

Connecteur compatible PCI 2.3

Lecteur ougraveur de CD-ROM/DVD-ROM

Au moins : lecteur de CD-ROM / DVD-ROM

Recommende:graveur de CD ou DVD

Logiciels

Windows XP (édition familiale, professionnelle ou Media Center 2005) avec le dernier service pack

Si vous avez acheté votre carte PCTV 40i/50i/110i avec un ordinateur et qu'elle était deja installée, sautez les paragraphs suivants et passez directement au chapitre « Raccordement des appareils »

Avant d'installer le matériel, veuilles lire les consignes suivantes pour votre propre sécurité et afin de garantir le bon fonctionnement de votre carte PCTV 40i/50i/110i:

• Les composants d'ordinateur sont sensibles aux charges électrostatiques. Déchargez-vous de votre électricité statique avant de toucher les composants avec les mains ou avec des outils.
• Avant d'ouvrir l'ordinateur, débranchez toujours la fiche d'alimentation pour être sur que l'appareil n'est pas sous tension.

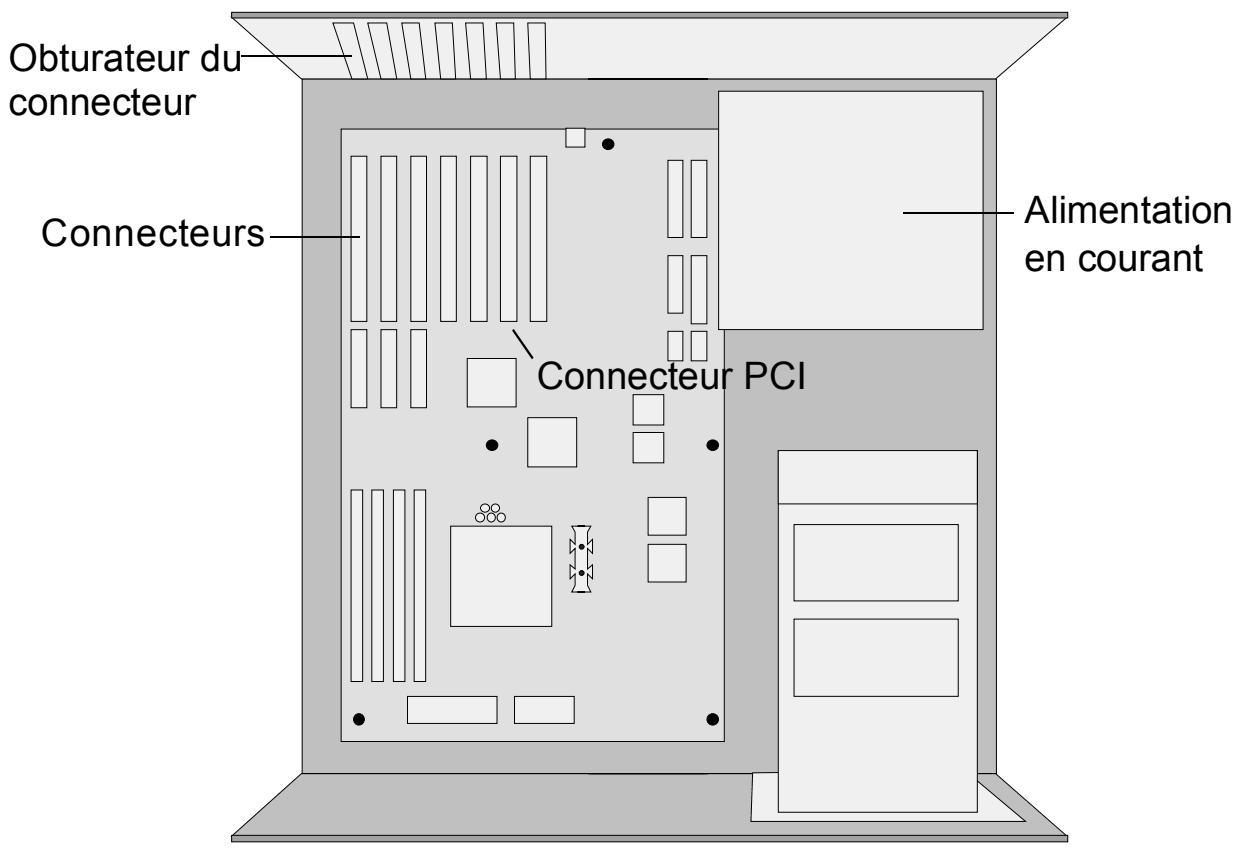

Préparatifs

Pour installer le matériel, vous avez besoin d'un tournevis.

• Déchargez-vous de votre électricité statique en touchant le boîtier de votre ordinateur.
• Éteignez l'ordinateur et tous les périphériques raccordés. Débranchez la fiche secteur de l'ordinateur et retirez tous les câbles.
• Défaiées les vis maintenant le boîtier de l'ordinateur et retirez l'enveloppe.

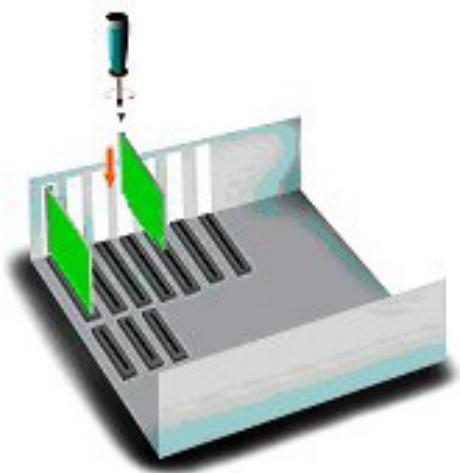

• Choisissez un connecteur PCI libre (fonctionnant en bus mastering). Défaites l'obturator correspondant à ce connecteur au dos de l'ordinateur et conservez les vis.

Installation matérielle de la carte PCTV 40i/50i/110i

Reliez une fiche du cable audio interne à la sortie audio interne de la carte TV et l'autre fiche à l'entrée audio interne de votre carte son.
- Insérez la carte dans le connecteur PCI précédemment besoin. Pour cela, tenez solidement la carte par le bord supérieur et enforcez-la dans le connecteur en appuyant de façon homogène des deux côts. Appuyez sur le bord supérieur pour que la carte soit bien enforcée dans le connecteur.

Si vous avez du mal à insérer la carte, ne force pas au risque de déformer les reissorts des contacts dans l'emplacement de la carte mère. Retirez la carte et essayez de l'insérer à nouveau.

Après installation

• Àprous avoir installé le matériel, fixez la carte sur la paroi arrêté de l'ordinateur avec les vis.
• Replacez l'enveloppe sur l'ordinateur et branchez les périhériques.

Système bus

PCI Rev. 2.3

Décodeur video / Démodulateur

Philips SAA7131

Tuner TV

Philips TDA 8275A La gamme de fréquences est comprise entre 45,75 et 863,25 MHz.

Formats TV

PAL/SECAM/NTSC

Entrées video

• Mini-DIN 4 broches pour S-video ou video composite (Cinch avec adaptateur)

Entrées d'antenne

• 75 ohms CEI radio (adaptateur F-Connector en option)
• 75 ohms CEI TV (adaptateur F-Connector en option)

Entrée de la télécommande

• Entrée de la télécommande destinée à raccorder le cable de récepteur livre en option

Sortie audio

Sortie audio interne (à raccorder à la carte son) pour connecteur 4 broches au pas de 2,54 ~mm :

1. Gauche
2. Masse
3. Masse
4. Droite
