MD-2 - Pédale d'effet pour guitare BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare électrique
Caractéristiques techniques principales	Distorsion à deux niveaux, contrôle de tonalité, niveau de sortie, et réglage de la profondeur de la distorsion
Alimentation électrique	Alimentation par adaptateur 9V ou pile 9V
Dimensions approximatives	120 mm (L) x 70 mm (P) x 55 mm (H)
Poids	0,5 kg
Compatibilités	Compatible avec la plupart des guitares électriques et amplificateurs
Type de batterie	Pile 9V
Tension	9V
Puissance	Consommation de 20 mA
Fonctions principales	Création de sons de distorsion riches et puissants, idéal pour le rock et le métal
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente BOSS

FOIRE AUX QUESTIONS - MD-2 BOSS

Comment brancher le BOSS MD-2 correctement ?

Assurez-vous que l'alimentation est débranchée. Connectez votre guitare à l'entrée 'Input' et votre ampli à la sortie 'Output'. Branchez ensuite l'alimentation 9V.

Pourquoi mon BOSS MD-2 ne produit-il pas de son ?

Vérifiez que l'alimentation est correctement connectée et que les câbles sont en bon état. Assurez-vous également que le bouton de volume est réglé à un niveau audible.

Comment régler le niveau de distorsion sur le BOSS MD-2 ?

Utilisez le bouton 'Distortion' pour ajuster le niveau de distorsion selon vos préférences. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la distorsion.

Le BOSS MD-2 fonctionne-t-il avec une alimentation de 12V ?

Non, le BOSS MD-2 nécessite une alimentation de 9V. L'utilisation d'une alimentation de 12V peut endommager l'appareil.

Comment puis-je nettoyer mon BOSS MD-2 ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs ou de l'eau.

Le BOSS MD-2 peut-il être utilisé avec d'autres pédales d'effet ?

Oui, vous pouvez utiliser le BOSS MD-2 avec d'autres pédales d'effet. Il est recommandé de le placer dans votre chaîne d'effets selon vos préférences sonores.

Comment savoir si mon BOSS MD-2 a besoin d'une réparation ?

Si vous entendez des bruits étranges, si l'appareil ne s'allume pas ou si les réglages ne fonctionnent pas comme prévu, il peut être temps de faire vérifier votre pédale par un professionnel.

Quels sont les réglages recommandés pour un son rock ?

Pour un son rock, essayez de régler le bouton 'Tone' à environ 12h, le bouton 'Distortion' à 3h, et le bouton 'Level' selon le volume de votre ampli.

Peut-on utiliser le BOSS MD-2 pour d'autres instruments que la guitare ?

Oui, bien que le BOSS MD-2 soit principalement conçu pour la guitare électrique, il peut également être utilisé avec d'autres instruments comme la basse ou les claviers pour des effets de distorsion.

MODE D'EMPLOI MD-2 BOSS

Nous vous remercions de la confiance que vous nous témoignez en choisant la pédale Mega Distortion MD-2 de BOSS.

Avant d'utiliser cette pédale, veuillez lire attentivement les sections intitulées : "PRECAUTIONS D'UTILISATION" et "NOTES IMPORTANTES". Ces sections fournissent des informations essentielles pour une utilisation correcte de l'appareil. Pour vous familiariser avec toutes les fonctions offertes par cette pédale, il est recommandé de lire la totalité du mode d'emploi. Conservez le mode d'emploi afin de pouvoir vous y référer ultérieurement.

• Une pile vous est fournie avec l'appareil. L'autonomie de cette pile est relativement réduite, car son rôle premier est de permettre de tester l'appareil.

Tous droits réservés. Cette publication ne peut être reproduite, en tout ou en partie, sous aucune forme que ce soit, sans l'accord écrit de BOSS CORPORATION.

• Cette nouvelle pédale d'effets guitare propose des sons de distorsion plus amples et plus lourds.
• Les deux potentiomètres “GAIN BOOST” et “DIST” vous permettent de créer une grande variété de sons de distorsion, des plus subtils aux plus extrêmes.
• Le potentiomètre "BOTTOM" vous permet quant à lui de créer des sonorités très riches dans les basses.

En complément de la section "PRECAUTIONS D'UTILISATION", veuillez tirer et observer les instructions suivantes :

Alimentation : usage de piles

• N'utilisez pas cet appareil sur la même ligne secteur qu'un appareil susceptible de générer du bruit de fond (moteurs électriques ou systèmes d'éclairage à gradateur). L'adaptateur secteur peut générer de la chaleur après un certain temps d'utilisation ; ce phénomène est normal.
• L'utilisation d'un adaptateur secteur est recommandée étant donné la consommation assez importante de l'appareil. Si vous souhaitez utiliser des piles, utilisez de préférence des piles alcalines. La pile doit être installée ou remplacée avant toute connexion d'appareils externes. Veillez ainsi à ne pas endommager les enceintes et/ou d'autres appareils.

Emplacement

• Si vous utilisez cet appareil près d'amplificateurs de puissance (ou autre appareil avec transformateurs de puissance), un renflement peut se produire. Pour éviter cela, modifier l'orientation de cet appareil ou éloignez-le de la source d'interférence.
• Cet appareil peut interférer dans la réception radio ou télévision. Ne l'utilisez pas à proximité de tels récepteurs.
• Lorsque vous connectez/déconnectez les câbles, saisissez les connecteurs eux-mêmes âbles ni risquer de court-circuit.
• Pour éviter de déranger votre entourage, essayez de respecter des niveaux sonores raisonnables. Vous pouvez également utiliser un casque, en particulier si vous jouez à des heures tardives.
• Si vousdezavezin transporter l'appareil, rangez-le dans son emballage d'origine (avec ses protections). Sinon, utilisez un emballage équivalent.
• N'utilisez pas cet instrument dans un environnement humide ou exposé à la pluie.

Entretien

• Pour le nettoyage quotidien, utilisez un linge doux et sec ou un linge légèrement humide. Pour la saleté plus tenace, utilisez un linge imprimé d'un détergent non abrasif ; essuyez ensuite soigneusement l'appareil à l'aide d'un linge doux et sec.
• N'utilisez jamais de benzène, dissolvants, alcools ou solvants d'aucune sorte pour éviter toute décoloration et/ou déformation de l'appareil.

Précautions complémentaires

• Manipulez les connecteurs, boutons,

curseurs et autres commandes de l'appareil avec un minimum de délicatesse. Une manipulation trop brute peut provoquer, à terme, des dysfonctionnements.

1. Embase d'adaptateur secteur

Reliez votre adaptateur secteur (CA) à cette embase (BOSS série PSA en option). Le re

courant à un adaptateur secteur permet l'utilisation prolongée de l'appareil sans vous soucier de l'autonomie de la pile.

• Utilisez uniquement l'adaptateur secteur

spécifié (série PSA) et assurez-vous que la

tension secteur de l'installation correspond à celle indiquée sur l'adaptateur lui-même. Les

autres adaptateurs peuvent partager des

caractéristiques différentes ; leur utilisation peut entraîner des dommages, des dysfonc-

dysfonctionnements ou des risques d'électrocution.

• Si des piles sont installées dans l'appareil

Quand vous utilisez l'adaptateur secteur, l'appareil continuera de fonctionner si

L'alimentation secteur est coupée.

• L'appareil est mis sous tension dès que vous

connectez l'adaptateur secteur.

3. Connecteur OUTPUT

Ce témoin multi-tâche indique le statut activé/désactivé de l'effet, ainsi que le statut de la pile. Il est allumé lorsqu'un effet est activé. Si la luminosité du témoin faiblit lorsque l'effet est activé, cela signifie que la pile est déchargée; remplacez-la au plus tôt par une pile neuve. Les instructions relatives au remplacement de la pile vous sont représentées dans la section "Remplacement de la pile (p. 12)". Le témoin CHECK indique si l'effet est activé ou non. Il n'indique pas le statut sous tension/hors tension de l'appareil. Cette sortie peut être utilisée pour connecter l'appareil à un amplificateur ou à un autre type d'appareil.

4. Connecteur INPUT

Cette entrée accepte les signaux provenant d'une guitare, d'un autre instrument ou d'un processeur d'effets. Le connecteur INPUT sort également d'interrupeur de mise sous/hors tension.

• Le connecteur INPUT sort également d'interrupeur de mise sous/hors tension. La pédale est automatiquement mise sous tension lorsque vous branchez un connecteur à cette entrée ; elle est mise hors tension dès que le connecteur est débranché. Lorsque vous n'utilisez pas la pédale, débranchez tout connecteur de l'entrée INPUT.

5. Pédale

La pédale permet d'activer/désactiver l'effet. 6. Vis rapide Dévissez la vis pour ouvrir la pédale et remplacer la pile. * Voir section "Remplacement de la pile (p. 12)" pour obtenir plus d'informations.

9. Potentiomètre TONE

Contrôle du caractère de la distorsion.

Tournez ce potentiomètre vers la gauche

pour obtenir un son plus doux et vers la

droite pour un son plus agressif.

10. Potentiomètre DIST (distorsion)

Réglage de l'intensité de la distorsion.

Tournez ce potentiomètre vers la droite

pour accentuer l'effet et vers la gauche

pour l'attenuer.

7. Potentiomètre LEVEL

Ce potentiomètre vous permet de régler

le niveau de l'effet.

11. Potentiomètre GAIN BOOST

Permet de renforcer la distorsion appli

que à l'aide du potentiomètre.

Plus vous tournez ce potentiomètre vers le côté de la trésorerie du cléret.

La gauche, plus la distorsion est lourde et ample.

8. Potentiomètre BOTTOM

Permet d'accentuer le registre grave.

Tournez ce potentiomètre vers la droite

pour accentuer les graves.

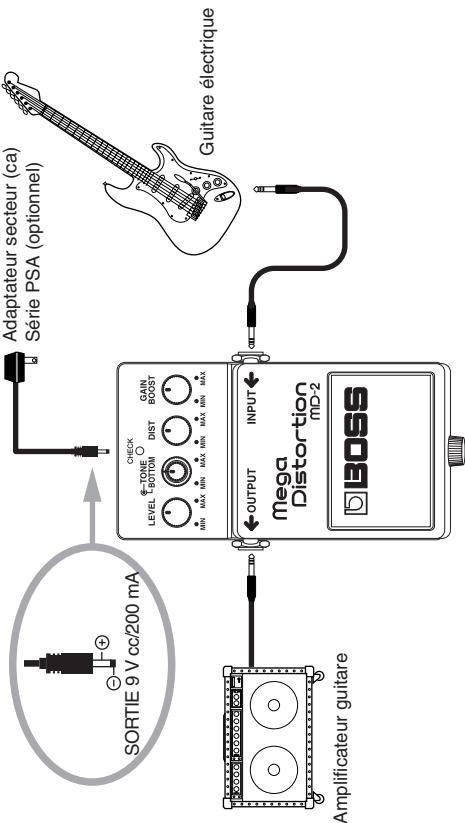

• Le fait de relier un connecteur à l'entrée INPUT place automatiquement l'appareil sous tension.
• Pour éviter d'endommager les enceintes ou d'autres appareils, veillez toujours à régler le volume au minimum et à placer tous les appareils hors tension avant toute connexion.
• S'il y a une pile dans l'appareil alors que vous utilisez l'adaptateur secteur, l'appareil continue à fonctionner normalement en cas de coupure de courant (déconnexion intempestive du cordon d'alimentation, coupure d'électricité).
• Utilisez uniquement la pédale d'expression spécifique (Roland EV-5; vendue séparément). En utilisant une pédale d'expression non recommandée par le fabricant, vous risquez d'endommager l'appareil.

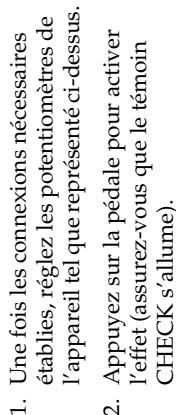

• Lorsque les connexions sont correctement établies (p. 9), veillez à observer l'ordre de mise sous tension indiqué ci-dessous. Si vous ne respectez pas cet ordre, vous risquez d'endommager les enceintes ou d'autres appareils. Mise sous tension : L'ampli guitare doit être placé sous tension en dernier lieu. Mise hors tension : L'ampli guitare doit être placé hors tension en premier lieu.

1 effet (assurez-vous CHECK s'allume).

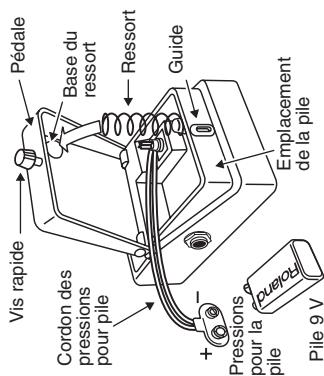

Lorsque le témoin CHECK devient moins lumineux ou ne s'allume plus (alors que). Dévissez la vis rapide située devant la pédale pour l'ouvrir.

• La vis rapide peut rester dans la pédale pendant que vous remplacez la pile.
• Retirez l'ancienne pile de son emplacement et retirez les pressions auxquelles elle est reliée.
• Connectez les pressions à la nouvelle pile et placez cette dernière dans l'emplacement supérieur, cet effet.
• Remplacement prevu a cet endet.
• Veillez à respecter la polarité de la pile (+ et -).
• Glissez le ressort sur sa base et refermez la pédale.
• Veillez à ce que le cordon de la pile ne se coince pas dans le ressort.
• Insérez enfin la vis dans son guide et vissez-la correctement.

• Le rôle du CHECK est de vous offrir des informations sur les effets (activés/déactivés). Ce n'indique pas si l'effet est allumé ou éteint.

Pas de son / volume faible : - La pédale MD-2 est-elle correctement connectée à votre instrument ? Vérifiez la connexion (p. 9). - Le potentiomètre LEVEL est-il réglé au minimum ? Plus vous tournez le potentiomètre LEVEL vers la gauche, plus le volume est réduit lorsqu'effet est appliqué. Tournez le potentiomètre LEVEL vers la droite. - Le volume est-il réglé au minimum sur un ampli guitare ou un processeur d'effets connecté ?

Mise sous tension impossible, le témoin CHECK reste éteint : L'adaptateur secteur spécifique (série PSA; vendu en séparation) est-il correctement connecté? Vérifiez la connexion (p. 9). - La pile est-elle faible ou déchargée? - Remplacez-la par une neuve (p. 12). - La guitare est-elle correctement connectée à l'entrée INPUT? - Vérifiez la connexion (p. 9). Pour éviter une usure prématurée de la pile, effectuez la mise sous tension sans que le connecteur soit relié à l'entrée INPUT. La pile fournie offre une autonomie limitée; cette pile sert à tester le bon fonctionnement de l'appareil. Pour une plus grande autonomie, utilisez des piles alcalines.

Saturation

Distorsion massive

MD-2: mega distortion

Niveau nominal d'entrée............-20 dBu

Impédance de sortie : 1 kΩ

Bruit équivalent rapporté en entrée....-110 dBu (IHF-A, Type)

Réglages. Commutateur au pied, potentiomètres GAIN BOOST,

DIST (Distorsion), TONE, BOTTOM et LEVEL

Témoin. Témoin CHECK (indique également la charge de la pile) Connecteurs. INPUT, OUTPUT, embase pour adaptateur secteur (9 V cc) Alimentation. 9 V cc; pile sèche (type 9 V) S-006P/9 V (6F22/9 V)

pile sèche (type 9 V) 6AM6/9 V (alcaline)

Adaptateur secteur (série PSA : en option)

Consommation électrique 18 mA (9 V CC)

• Autonomie de la pile en utilisation continue estimée à :

Au carbone : 18 heures

Ces chiffres varient suivant les conditions d'utilisation.

Accessoires...... Mode d'emploi

Pile sèche (type 9 V) S-006P/9 V (6F22/9 V)

• La pile fournie est uniquement destinée à un usage temporaire, afin que vous puissiez vérifier le bon fonctionnement de l'appareil.

Options : Adaptateur secteur : série PSA

• 0 dBu = 0,775 V efficace
• Dans un souci d'amélioration du produit, le fabricant se réserve

Instructions concernant les risques d'incendie, l'électrocution ou les blessures

ATTENTION	Prévient l'utilisateur d'un danger de mort ou d'un risque de blessure grave en cas de mauvaise'utilisation de l'appareil.
ATTENTION	Prévient l'utilisateur d'un risque de blessure ou de dommage matériel en cas de mauvaise'utilisation. • Les dommages matériels font ↔reference aux dommages causés à l'habitat, aux meubles, ainsi qu'aux animaux domestiques.

A	Le symbole Δ prévient l'utilisateur d'instructions importantes. La signification du symbole est déterminée par le signe à l'intérieur du triangle. Le symbole ci-contre est utilisé pour prévenir les risques généraux. Il peut également indiquer un danger.
◎	Le symbole ⊙ prévient l'utilisateur des choses à ne jamais réalisier. L'interdiction est illustrée par le signe à l'intérieur du cercle. Le symbole ci-contre est utilisé pour interdre le démontage de l'appareil
◎	Le symbole ● prévient l'utilisateur des consignes à respecter. Ces consignes sont illustrées par le signe à l'intérieur du cercle. Le symbole ci-contre signifie que la prise secteur doit être débranchée.

Attention

• N'exposez jamais l'appareil aux environnements suivants :
• Températures extrêmes (à la lumière directe du soleil, dans un véhicule clos, à proximité d'un radiateur ou de toute autre source de chaleur, etc.).
• Humidité (baignoires, salle de bain, etc.).
• Exposés à la pluie. Poussière.
• Fortes vibrations.

• Veillez à n'installer l'appareil que sur une surface horizontale et parfaitement stable.

Attention

• Lisez les instructions suivantes et le reste du mode d'emploi avant toute utilisation.

• Ne pas ouvrir l'appareil ou l'adaptateur secteur, ne pas effectuer de modifications.

• Aucune pièce de cet appareil n'est réparable ou remplaçable par l'utilisateur (sauf si ce mode d'emploi présente des instructions spécifiques en ce sens). Pour toute réparation, consultez votre revendeur, le centre de service Roland le plus proche ou un distributeur Roland agréé.

Attention

• Cet appareil, utilisé seul ou avec un

amplificateur et un casque ou des

enceintes, peut générer des signaux

de niveau élevé pouvant provoquer

une perte auditive définitive.

N'utilisez jamais cet instrument à

des niveaux élevés ou incommodes

prolongées. En cas de diminution de

la sensibilité auditive ou de

bourdonnements, arrêtez immédiatement-

immédiatement d'utiliser l'appareil et consultez un médecin.

Veillez à ne pas laisser d'objets

(matériaux inflammables, épinges,

pièces de monnaie, etc.) ou de

liquides (eau, sodas, etc.) s'introduisent

introduire dans l'appareil.

Veillez à n'utiliser que l'adaptateur

secteur recommandé (série PSA)

BOSS). Assurez-vous que la tension

secteur fournie à l'installation

correspond à celle indiquée sur

l'adaptateur. D'autres types

d'adaptateurs peuvent partager

une polarité ou une tension différente

rentes; leur utilisation peut endommager

ranger l'appareil et constitue un risque

d'électrocution.

• Ne pas tordre ou plier le cordon

d'alimentation. Ne pas placer

d'objets lourds dessus. Cela pourrait

endommager le cordon ou les

éléments internes et provoquer des

courts-circuits, des risques

d'incendie et d'électrocution!

Attention

• Dans les foyers avec enfants en bas âge, la surveillance d'un adulte est indispensable, jusqu'à ce que les enfants puissent observer les consignes de sécurité relatives à l'utilisation de l'appareil.

• Protégez l'appareil des impacts importants (ne pas le laisser ton

• Ne branchez jamais une quantité excessive d'appareils sur une même prise secteur. Soyez très vigilant avec les rallonges ; la puissance électrique totale ne doit pas dépasser la puissance maximale admissible (Watts/Ampères) de la rallonge. Une charge excessive peut entraîner une surchauffe et faire fondre le plastique isolant du cordon.

Attention

• Placez immédiatement l'appareil hors tension et confiez-le à votre revendeur, au centre Roland le plus proche ou à un distributeur Roland agréé dans les cas suivants:
• L'adaptateur secteur ou le

Le cordon d'alimentation a été endommagé. Des objets ou des liquides se sont introduits ou infiltrés dans l'appareil. L'appareil a été exposé à la pluie (ou a été mouillé). L'appareil montre des signes de dysfonctionnement ou une baisse sensible de ses performances.

Attention

• Installez l'appareil et l'adaptateur secteur de manière à leur assurer une ventilation correcte.

Tenez toujours le cordon d'alimentation par la prise lorsque vous branchez ou débranchez l'appareil.

• Débranchez le cordon d'alimentation de la prise secteur si l'appareil doit rester inutilisé pendant une longue période.

• Évitez d’écraser les cordons et les câbles. De même, conservez toujours les câbles et cordons hors de portée des enfants.

• Avant d'utiliser l'appareil dans un pays étranger, consultez votre revendeur, le centre Roland le plus proche ou un distributeur/agréé Roland.

• Les piles ne doivent en aucun cas être rechargées, chauffées, ouvertes, jetées au feu ou dans l'eau.

---

Attention

• En cas d'utilisation propre, les piles peuvent exploser ou fuir et endommager l'appareil ou blesser les personnes. Respectez les précautions suivantes pour une utilisation en toute sécurité.
• Suivez scrupuleusement les instructions relatives à l'installation des piles et respectez la polarité. Veillez à ne pas utiliser des piles neuves avec des piles usagées. Évitez de mélanger des piles de types différents. Retirez les piles si l'appareil doit rester inutilisé pendant une période prolongée.

Attention

• Ne marchez jamais sur l'appareil et ne placez aucun objet lourd dessus.

• Ne touchez jamais le cordon d'alimentation ou les prises avec les mains mouillées.

• Débranche la prise secteur et tous les appareils externes qui lui sont connectés avant de déplacer l'appareil.

• Débranchez la prise secteur et placez l'appareil hors tension avant de le nettoyer.

• Débranchez l'appareil en cas de risque d'orage dans votre région

Attention

• Déposez les piles usagées dans des containers appropriés en respectant les règles sur l'environnement de votre région.

• Si vous retirez la vis rapide de l'appareil, veillez à la ranger dans un endroit situé hors de portée des enfants, afin qu'ils ne puissent en aucun cas l'avaler.
• En cas de fuite de l'électrolyte des piles, essuyez soignement le comparti

peau, évitez tout contact avec ce liquide. Faites particulièrement attention à ce que le liquide n'entre pas en contact avec les yeux. En cas de contact avec les yeux, rincez abondamment à l'eau claire. - Ne rangez jamais les piles avec des objets métalliques, comme des stylos, des colliers, des pinces à cheveux, etc.
