DI-1 - Effets de guitare BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de direct (convertisseur asymétrique/symétrique)
Marque	BOSS
Modèle	DI-1
Catégorie	Effets de guitare
Dimensions (L x H x P)	96,5 x 46 x 125 mm
Poids (avec pile)	480 g
Alimentation	Pile 9 V CC ou alimentation fantôme 24–48 V CC
Consommation électrique	6 mA
Atténuateur d'entrée	0 dB / -20 dB / -40 dB
Commutateur de phase	NOR (broche 3 chaude) / INV (broche 2 chaude)
Mise à la terre (Ground Lift)	Normal / Lift (pour éliminer boucles de masse)
Auto-extinction	On/Off (coupure après 15 min sans signal)
Prises	Input, sortie parallèle (Unbalanced Out), sortie asymétrique, sortie symétrique (XLR)
Réponse en fréquence	20 Hz – 40 kHz (+0,5/-1 dB)
Distorsion harmonique totale	0,05 % ou moins
Bruit résiduel	-110 dBm ou moins (IHF-A)
Niveau d'entrée nominal	-20 dB / 0 dBm / +20 dBm (sélectionnable)
Niveau d'entrée maximal	+45 dBm (1 kHz), 390 V crête à crête
Niveau de sortie nominal (symétrique / 600 Ω)	-18 dBm
Niveau de sortie nominal (asymétrique / 50 kΩ)	-20 dBm
Impédance d'entrée	4,7 MΩ / 37 kΩ / 33 kΩ (selon atténuateur)
Impédance de sortie (symétrique / asymétrique)	200 Ω ou plus / 10 kΩ ou plus
Indicateur d'alimentation	LED POWER : allumé si alimenté ; faible ou éteint = pile à remplacer
Remplacement de la pile	Pile 9 V (dévisser 2 vis sous le boîtier, glisser châssis)
Accessoires fournis	Mode d'emploi, liste des services de maintenance Roland
Entretien et nettoyage	Éviter chaleur, humidité, poussière ; retirer la pile si inutilisé longtemps
Sécurité	Déconnecter le cordon d’entrée quand l’unité n’est pas utilisée
Pièces détachées et réparabilité	Pile 9 V (disponible dans le commerce) ; service après-vente Roland
Informations générales	Conforme à la directive européenne 89/336/EEC

FOIRE AUX QUESTIONS - DI-1 BOSS

Quel type de pile utiliser avec le DI-1 ?

Utilisez une pile de type 9 V (alcaline recommandée). Pour la remplacer, desserrez les deux vis sous le boîtier, faites glisser le châssis, déconnectez l’ancienne pile et connectez la neuve.

Puis-je utiliser le DI-1 avec une alimentation fantôme ?

Oui, le DI-1 accepte une alimentation fantôme de 24 à 48 V CC via le câble XLR de la sortie symétrique. Dans ce cas, le commutateur de mise à la terre doit être en position Normal.

Comment fonctionne l’auto-extinction ?

Lorsque le commutateur POWER est sur AUTO, le DI-1 s’éteint automatiquement après environ 15 minutes sans signal. Il se réactive dès qu’un signal est à nouveau présent. Le mode ON désactive cette fonction.

Que signifient les positions de l’atténuateur d’entrée ?

L’atténuateur offre trois positions : 0 dB pour les instruments de musique (guitare, basse, clavier), -20 dB pour l’équipement audio professionnel (niveau nominal +4 dBm), et -40 dB pour un amplificateur de guitare ou de puissance.

Comment régler le commutateur de phase ?

Le commutateur de phase change la polarité de la sortie symétrique. En position NOR, la broche 3 est chaude ; en position INV, la broche 2 est chaude. Utilisez-le pour résoudre des problèmes de phase entre appareils.

À quoi sert le commutateur de mise à la terre (Ground Lift) ?

Normalement laissez-le sur Normal. Si vous entendez un ronflette dû à une boucle de masse, commutez-le sur Lift pour couper la connexion de masse. Attention : en alimentation fantôme, laissez-le toujours sur Normal.

Quels types de sorties offre le DI-1 ?

Le DI-1 dispose de trois sorties : une sortie parallèle (reproduit le signal d’entrée sans modification), une sortie asymétrique (unbalanced) pour un ampli guitare, et une sortie symétrique (XLR) pour une table de mixage.

Que faire si la LED POWER est faible ou éteinte ?

Une LED faible ou éteinte indique que la pile est usée. Remplacez-la par une neuve. Si vous utilisez l’alimentation fantôme, la LED doit rester allumée en permanence.

Le DI-1 peut-il être utilisé avec une basse électrique ?

Oui, le DI-1 accepte les instruments à haute impédance comme les guitares et basses électriques. Il n’altère pas la qualité sonore.

Comment nettoyer et entretenir le DI-1 ?

Évitez l’exposition à la chaleur, à l’humidité et à la poussière. Si l’appareil reste inutilisé longtemps, retirez la pile pour éviter les fuites. Nettoyez avec un chiffon sec.

MODE D'EMPLOI DI-1 BOSS

Le boîtier de direct DI-1 BOSS est un convertisseur asymétrique/symétrique qui satisfaira le plus exigeant des musiciens professionnels. - Un instrument à haute impédance tel qu'une guitare ou basse électrique peut être directement connecté à la DI-1 sans causer de détérioration de la qualité sonore. - Grâce à un circuit d'auto-extinction, la DI-1 est automatiquement désactivée quand elle ne reçoit plus de signal. - La DI-1 peut recevoir l'alimentation Phantom d'une table de mixage, ainsi que l'alimentation classique d'une pile. - Avec l'atténuateur d'entrée, une grande plage de niveaux d'entrée peut être acceptée. - Avec le commutateur de phase, la polarité de la sortie symétrique peut être changée. Le commutateur de mise à la terre sert à résoudre les problèmes de boucle de masse. - La prise de sortie parallèle envoie le signal entrant avec exactement la même forme. La DI-1 fonctionne correctement même lorsque la première, la seconde ou

Depuis la sortie symétrique ou la sortie parallèle * Si vous désirez envoyer le signal de DI-1 à un amplificateur pour guitare, connectez celui-ci à la prise de sortie asymétrique (Unbalanced Out) de la DI-1

• Quand l'alimentation Phantom est utilisée, ce commutateur ne fonctionne pas.
• Quand la Dl-1 se remet

automatiques sous tension, vous

pouvez noter un léger bruit.

1. Indicateur d'alimentation POWER

Il s'allume quand la DI-1 est alimentée.

Un indicateur faible ou éteint signifie qu'il faut remplacer la pile.

• Quand l'alimentation Phantom est

utilisée, cet indicateur est toujours

allumé, indiquant que le boîtier est

correctement alimenté.

4. Atténuateur

Changez la position de ce commutateur en fonction de l'appareil utilisé.

0 dB : pour les instruments de musique électroniques tels que guitare, basse, clavier et équipement audio domestique

Cette prise fonctionne comme un

commutateur d'alimentation, c'est-à-dire qu'y enforcer active la DI-1, et retirez la

fiche désactive cette dernière ( quand

Unité fonctionne sur pile).

• Quand l'alimentation Phantom est

utilisée, cette prise n'agit plus comme

commutateur d'alimentation (l'unité est

toujours activée, que cette prise soit

utilisée ou non).

2. Commutateur d'alimentation POWER

AUTO : dans cette position, le circuit

d'auto-extinction fonctionne, par

consequent, l'unité est coupée 15 minutes (20 minutes)

sans réception de signal. Quand du signal

est de nouveau reçu dans l'une, celle-ci se réactive automatiquement (Auto Power)

On.*).

ON : dans cette position, le circuit d'auto-

extinction ne fonctionne pas, par

conséquent, le boîtier est toujours actif

quand une fiche est branchée en prise

ronflette est causée par une boucle de masse, placez-le en position Lift. * Quand l'alimentation Phantom est utilisée, veillez à le régler en position Normal. 9. Commutateur de sortie symétrique Utilisez ce connecteur pour un appareil ayant un branchement de type symétrique. Si la connexion se fait à une table de mixage avec alimentation Phantom, la Dl-1 est automatiquement mise sous tension. - 20 dB : pour équipement audio professionnel (Niveau nominal: +4 dBm). - 40 dB : pour un amplificateur de guitare ou un amplificateur de puissance ( quand la sortie haut-parleur est utilisée). 5. Prise de sortie parallèle Le signal reçu en prise INPUT est renvoyé par cette prise sans changement. 6. Prise de sortie asymétrique Le signal reçu en prise INPUT est filtré au travers de l'attenuateur et de l'espace tampon, puis envoyé ici. 7. Commutateur de phase Il peut changer la polarité du connecteur de sortie symétrique. NOR: la troisième broche est le point chaud INV: la seconde broche est le point chaud 8. Mise à la terre Normalement, laissez ce commutateur en position Normal, mais si du bruit ou une

Remarques importantes

• Quand l'unité ne doit pas être utilisée, veillez à déconnecter le cordon de connexion entrant en prise d'entrée INPUT.
• Evitez d'utiliser l'unité dans des

conditions extrêmes de chaleur,

humidité ou dans des lieux où elle

pourtait être affecté par la poussière.

• Quand l'unité ne doit pas être utilisée.

durant une longue période, retirez la

pile de son compartiment pour éviter

les problèmes risquant d'être causés par des coulures de celle-ci.

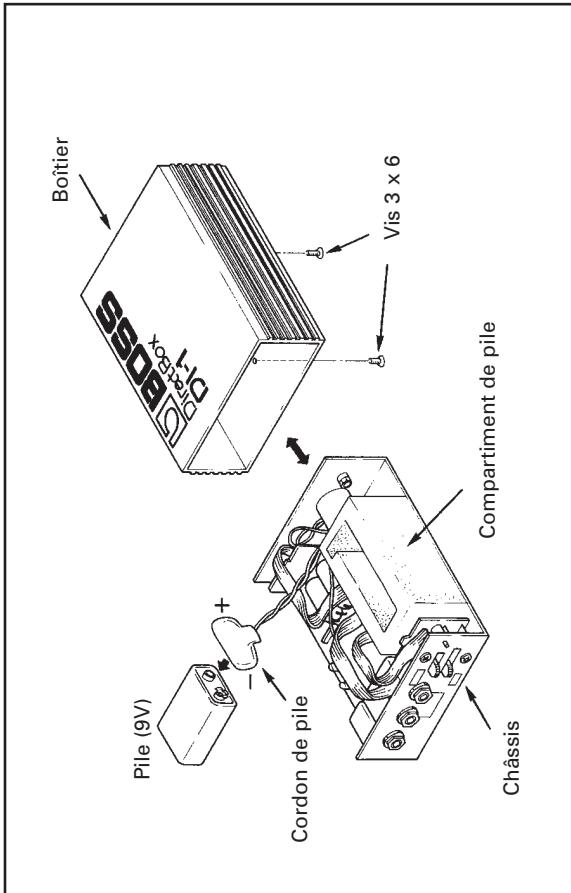

Remplacement de la pile emploi d'une pile 9V

1. Desserrez les vis sous le boîtier à l'aide d'un tournevis (2 vis).
2. Faites glisser le châssis.
3. Sortez la pile usagée de son

compartiment et déconnectez-la de son

cordon.

1. Connectez la pile neuve au cordon et
2. Replacez le châssis dans le boîtier, puis

Réfixez les vis avec le tournevis.

de pile ne soit pas coincé entre le

châssis et le boîtier. De plus, serrez

suffisamment bien les vis.

Schéma synoptique de la DI-1 Pour l'Europe

Ce produit se conforme aux recommandations de la directive européenne 89/336/EEC.

Puissance. CC 9V ou alimentation Phantom CC 24V à 48V Niv. d'entrée nominal..-20 dB/0 dBm/+ 20 dBm sélectionnable Niveau d'entrée maximal..+45 dBm (1 kHz), 390 V crête à crête Atten. d'impéd. d'entrée..4.7 MΩ / 37 kΩ/ 33 kΩ selon la position de l'atténuateur Niv. de sortie nominal..-18 dBm (sortie symétrique / 600Ω) -20 dBm (sortie asymétrique / 50 kΩ) Niveau de sortie maximal..+ 8 dBm (sortie symétrique / 600Ω) + 8 dBm (sortie asymétrique / 50 kΩ) Impéd. de sortie en charge..200 Ω ou plus (sortie symétrique) 10 kΩ ou plus (sortie asymétrique) Réponse en fréquence..20 Hz à 40 kHz (+0.5/-1 dB) Bruit résiduel..-110 dBm ou moins (IHF-A) Distorsion harm. totale..0.05% ou moins Auto extinction On/Off.. Niveau minimal pour maintien de la mise sous tension : - 50 dBm / Réponse de l'autoextinction : env. 15 mn Prises.. Input (entrée), sortie parallèle, sortie asymétrique, sortie symétrique Interrupteurs.. Alimentation, Atténuateur, Phase, Mise à la terre Intensité électrique..6 mA Dimensions..96,5 (L x 46 (H) x 125 (P) mm Poids..480 g (avec pile) Accessoires.. Mode d'emploi, liste des services de maintenance Roland
