GT-10 - Effets de guitare BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multi-effets pour guitare électrique
Caractéristiques techniques principales	64 types d'effets, 28 modulations, 10 types de réverbération, 8 types de delay
Alimentation électrique	Adaptateur secteur 9V inclus, consommation de 500 mA
Dimensions approximatives	400 mm (L) x 230 mm (P) x 70 mm (H)
Poids	2,2 kg
Compatibilités	Compatible avec les guitares électriques, entrée et sortie jack 1/4"
Type de batterie	Non applicable (fonctionne avec adaptateur secteur)
Tension	9V
Puissance	500 mA
Fonctions principales	Édition d'effets, enregistrement, lecture de backing tracks, connectivité USB
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter un professionnel pour les réparations
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement l'adaptateur fourni
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - GT-10 BOSS

Comment réinitialiser le BOSS GT-10 aux paramètres d'usine ?

Pour réinitialiser le BOSS GT-10, éteignez l'appareil, puis maintenez enfoncé le bouton 'WRITE' tout en allumant l'appareil. Continuez à maintenir le bouton jusqu'à ce que le message de réinitialisation apparaisse.

Pourquoi le son du BOSS GT-10 est-il faible ?

Vérifiez le niveau de sortie de l'appareil et assurez-vous que le volume de votre amplificateur est suffisamment élevé. Assurez-vous également que les câbles sont correctement connectés.

Comment changer les effets sur le BOSS GT-10 ?

Utilisez le bouton 'PATCH' pour naviguer entre les différents effets. Vous pouvez également accéder au menu d'édition pour personnaliser les paramètres des effets.

Le BOSS GT-10 ne s'allume pas, que faire ?

Vérifiez si l'appareil est correctement branché et si l'alimentation fonctionne. Essayez de changer de prise ou d'utiliser un autre adaptateur secteur.

Comment sauvegarder mes réglages sur le BOSS GT-10 ?

Pour sauvegarder vos réglages, appuyez sur le bouton 'WRITE' après avoir effectué vos modifications. Suivez les instructions à l'écran pour confirmer l'enregistrement.

Comment mettre à jour le firmware du BOSS GT-10 ?

Téléchargez la dernière version du firmware depuis le site officiel de BOSS. Connectez le GT-10 à votre ordinateur via USB et suivez les instructions fournies avec le fichier de mise à jour.

Comment connecter le BOSS GT-10 à un ordinateur ?

Utilisez un câble USB pour connecter le BOSS GT-10 à votre ordinateur. Assurez-vous d'installer les pilotes nécessaires si votre système d'exploitation le demande.

Que faire si le BOSS GT-10 ne reconnaît pas mes pédales ?

Vérifiez que vos pédales sont correctement connectées et compatibles avec le GT-10. Consultez le manuel pour les spécifications de compatibilité des pédales.

Comment utiliser le BOSS GT-10 avec un amplificateur ?

Connectez le GT-10 à l'entrée de votre amplificateur en utilisant un câble jack. Pour de meilleurs résultats, utilisez la sortie 'LINE OUT' pour une connexion directe ou 'SEND' pour l'intégration dans un loop d'effets.

Le BOSS GT-10 émet des bruits indésirables, que faire ?

Vérifiez les câbles et les connexions pour détecter d'éventuels défauts. Éloignez l'appareil des sources d'interférences électromagnétiques et ajustez les niveaux de gain.

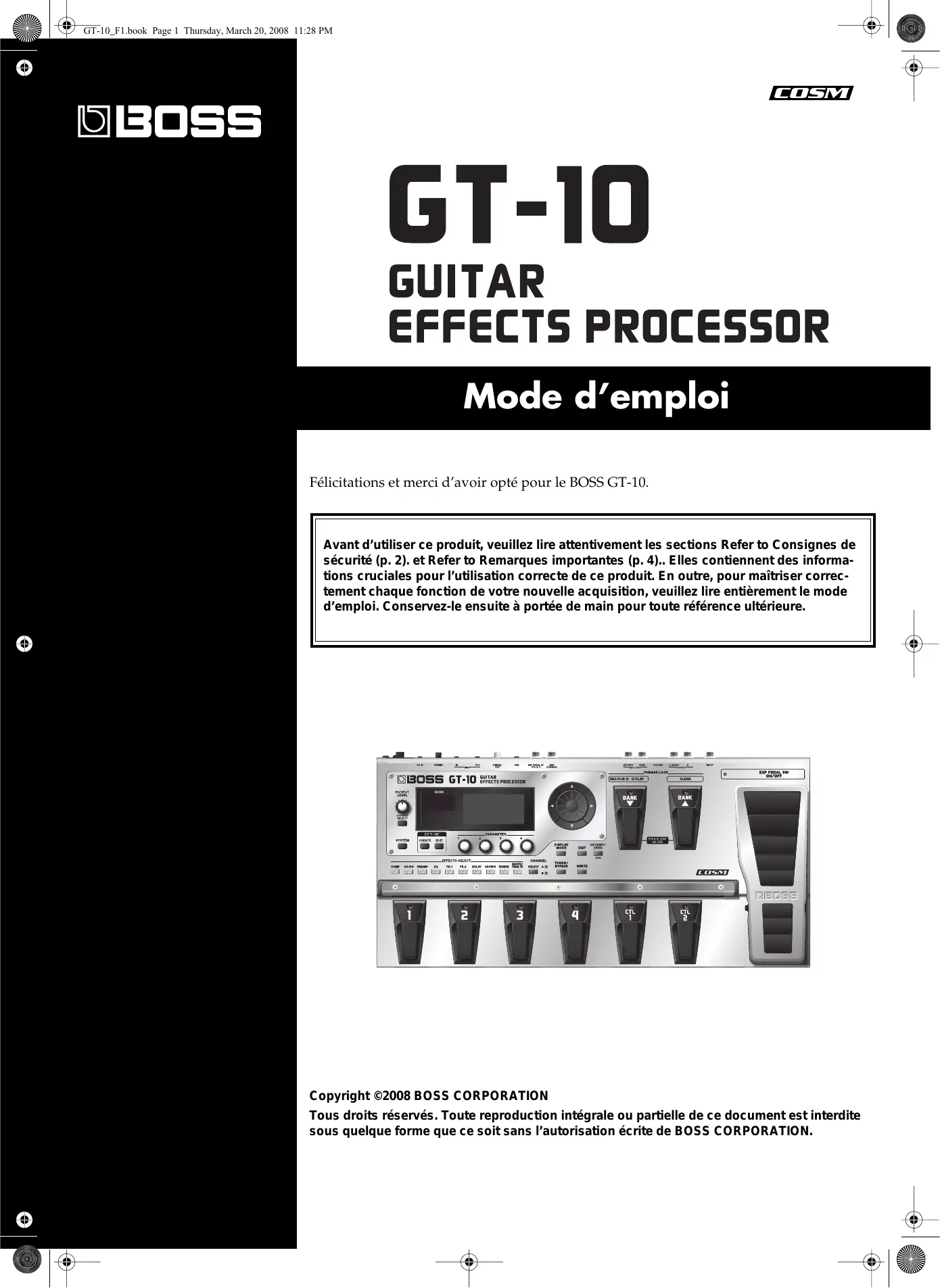

MODE D'EMPLOI GT-10 BOSS

Félicitations et merci d'avoir opté pour le BOSS GT-10.

Avant d'utiliser ce produit, veuillez lire attentivement les sections Consignes de sécurité (p. 2) et Remarques importantes (p. 4). Elles contiennent des informations cruciales pour l'utilisation correcte de ce produit. En outre, pour maîtriser correctement chaque fonction de votre nouvelle acquisition, veuillez lire entièrement le mode d'emploi. Conservez-le ensuite à portée de main pour toute référence ultérieure.

Instructions pour la prevention d'incendie, CHOC électrique ou blessure

AVERTISSEMENT	Sert aux instructions destin es alerter l'utilisateur d'un risque mortel ou de blessure grave en cas d'utilisation incorrecte de l'unit.
PRUDENCE	Sert aux instructions destin es alerter l'utilisateur d'un risque de blessure ou de dommage mat riel en cas d'emploi incorrect de l'unit. * Les dommages mat riels se r f rent aux dommages ou autres effets n gatifcs caus s au lieu d'utilisation et tous ses 1ments, ainsi qu'aux animaux domestiques.

!	Le symbole △alerte l'utilisateur d'instructions importantes ou de mise en garde. La signification du symbole est d terminé e par ce que contient le triangle. Dans le cas du symbole de gauche, il sert pour des pr cautions g n rales, des mises en garde ou alertes vis- -vis d'un danger.
®	Le symbole ⊙pr vient l'utilisateur des interdits. Ce qui ne doit sp cifiquement pas tre fait est indiqu dans le cercle. Dans le cas du symbole de gauche, cela signifie que l'unit ne doit jamais tre d mont e.
€	Le symbole ●alerte l'utilisateur de ce qui doit tre fait. Ce qui doit tre fait est indiqu par l'ic ne containue dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit tre d branch de la prise murale.

• N'ouvrez pas et ne modifiez d'aucune façon le produit ou son adaptateur secteur.

• N'essayez pas de réparer ce produit ou d'en remplacer des éléments (sauf si ce manuel vous donne des instructions spécifiques pour le faire). Confiez tout entretien ou réparation à votre revendeur, au service après-vente Roland le plus proche ou à un distributeur Roland agréé (vous en trouverez la liste à la page "Information").

• Ne placez jamais ce produit dans des endroits:
• soumis à des températures extrêmes (en plein soleil dans un véhicule fermé, à proximité d'une conduite de chauffage, au-dessus de matériel générateur de chaleur),
• humides (salles de bain, toilettes, sur des sols ou supports mouillés),
• à l'humidité ambiant elevée, exposés aux précipitations, poussiéreux,
• soumis à de fortes vibrations.

• Veillez à placer ce produit sur une surface plane afin de lui assurer une stabilité optimale. Évitez les supports qui vacillent ou les surfaces inclinées.

• Servez-vous exclusivement de l'adaptateur fourni avec l'appareil. Assurez-vous aussi que la tension de l'installation correspond bien à la tension d'entrée indiquée sur le corps de l'adaptateur. D'autres adaptateurs peuvent utiliser une polarité différente ou être conçus pour une autre tension ; leur utilisation peut donc provoquer des dommages, des pannes ou des électrocututions.

• Servez-vous exclusivement du cordon d'alimentation fourni. N'utilisez jamais le cordon d'alimentation fourni avec un autre appareil.

• Evitez de tordre ou de plier excessivement le cordon d'alimentation ainsi que de placer des objets lourds dessus. Vous risquez de l'endomager, ce qui provoquerait des courts-circuits et couperait l'alimentation de certains éléments. Un cordon endommagé peut provoquer une électrocution ou un incendie!
• Cet appareil, utilisé seul ou avec un amplificateur et des enceintes ou un casque d'écoute, est en mesure de produire des signaux à des niveaux qui pourraient endommager l'ouïe de façon irréversible. Ne l'utilisez donc pas trop longtemps à volume élevé ou inconverti

• Évitez que des objets (matériel inflammable, pièces de monnaie, trombones) ou des liquides (eau, limonades, etc.) ne pénètrent à l'intérieur de ce produit.

• Coupez immédiatement l'alimentation de l'appareil, débranchez erez la liste à la page "Information") quand:
• l'adaptateur, le cordon d'alimentation ou la fiche est endommagé(e)
• Il y a de la fumée ou une odeur inhabituelle. Des objets ou du liquide ont pénétré dans le produit.
• le produit a été exposé à la pluie (ou a été mouillé d'une autre façon) ou
• le produit semble ne pas fonctionner normalement ou affiche un changement de performance marqué.
• Avec de jeunes enfants, la présence d'un adulte est indispensable jusqu'à ce que l'enfant puisse respecter les précautions nécessaires au maniement de ce produit.

• Protégez ce produit contre tout coup ou impact important.

(Ne le laissez pas tomber!)

• Ne faites pas partager au cordon d'alimentation de ce produit une prise murale avec un nombre excessif d'autres appareils. Soyez particulièrement vigilant avec des multiprises. La puissance totale utilisée par tous les appareils connectés ne doit jamais excéder la puissance (watts/ampères) de la ballonge. Une charge excessive peut augmenter la température du cable et, éventuellement, entraîner une fusion.

• Avant d'utiliser ce produit dans un pays étranger, contactez votre revendeur, le service technique Roland le plus proche ou un distributeur Roland/agréé (vous en trouverez la liste à la page "Information").

Prudence

• Placez l'appareil et l'adaptateur de sorte à leur assurer une ventilation appropriée.

• Saisissez toujours la fiche de l'adaptateur lors du branchement (débranchement) au secteur ou à l'unité.

• A intervalles réguliers, débranchez l'adaptateur secteur et frottez-le avec un chiffon sec pour enlever toute la poussière et autres saletés accumulées sur ses broches. Si ce produit ne va pas être utilisé durant une période prolongée, débranchez le cordon d'alimentation. Toute accumulation de poussière entre la prise murale et la fiche d'alimentation peut nuire à l'isolement et causer un incendie.

• Évitez que les cordons d'alimentation et les câbles ne s'emmêlent. De plus, tous les cordons et câbles doivent être placés hors de portée des enfants.

• Ne montez jamais sur ce produit et évitez d'y déposer des objets lourds.

• Ne saisissez jamais l'adaptateur ou les fiches avec des mains humides lorsque vous le branchez ou le débranchez d'une prise murale ou de l'unité.

• Avant de déplacer cet appareil, débranchez d'abord l'adaptateur secteur ainsi que tous les câbles le reliant à des appareils périphériques.

• Avant de nettoyer l'appareil, mettez-le hors tension et débranchez l'adaptateur secteur de la prise murale (p. 27).

• S'il y a risque d'orage, débranchez l'adaptateur secteur de la prise murale.

• Si vous devez dévisser et le capuchon du connecteur USB, gardez-les en lieu sûr et hors de portée des enfants, pour éviter que ces derniers ne les avalent accidentellement.

Alimentation

• Ne branchez jamais ce produit à une prise faisant partie d'un circuit auquel vous avez branché un appareil contenant un inverseur (frigo, machine à laver, four à micro-ondes ou climatisation), VOIRE un moteur. Selon la façon dont est utilisé l'appareil électrique, les bruits secteur peuvent générer des dysfonctionnements ou des bruits parasites. Si vous ne pouvez pas utiliser une prise secteur indépendante, utilisez un contrôle secteur entre cet appareil et la prise secteur.
• L'adaptateur secteur dégage de la chaleur après plusieurs heures d'utilisation. C'est un phénomène normal qui ne doit pas vous inquiéter.
• Avant de connecter cet instrument à d'autres, mettez-les tous hors tension afin d'éviter les dysfonctionnements et/ou d'endommager les haut-parleurs ou d'autres appareils.

Emplacement

• L'utilisation à proximité d'amplificateurs de puissance (ou équipements contenant des transformateurs de forte puissance) peut être source de bourdonnements. Modifiez l'orientation du produit, ou éloignez-le de la source d'interférence.
• Cet appareil peut interférer dans la réception radio ou télévision. Ne l'utilisez pas à proximité de tels appareils.
• Il peut y avoir des interférences si vous utilisez des téléphones mobiles ou autres appareils sans fil à proximité de cet appareil. Ce bruit peut survenir au début d'un appel (donné ou reçu) ou durant la conversation. Si vous avez des problèmes, éloignez le téléphone portable de ce produit ou coupez-le.
• Lors de variations de température et/ou d'humidité (suite à un changement d'endroit, p. ex.), de la condensation peut se former dans l'appareil, ce qui peut être source de dysfonctionnement ou de panne. Avant d'utiliser l'appareil, attendez quelques heures pour que la condensation s'évapore.
• Selon la matière et la température de la surface sur laquelle vous déposez l'appareil, ses pieds en caoutchouc peuvent se décolorer ou laisser des traces sur la surface. Vous pouvez placer un morceau de feutre ou de tissu sous les pieds en caoutchouc pour y remédier. Dans ce cas, veillez à ce que le produit ne glisse ou ne se déplace pas accidentellement.

Entretien

• ôter les saletés plus tenaces, utilisez un linge imbibé d'un détergent léger, non abrasif ; essuyez ensuite soigneusement l'appareil à l'aide d'un linge doux et sec.
• N'utilisez jamais de dissolvants, d'alcools ou de solvants de chaque sorte que ce soit, pour éviter toute décoloration et/ou déformation de l'instrument.

Réparations et données

• Songez que toutes les données contenues dans la mémoire de l'instrument sont perdues s'il doit subir une réparation. Sauvegardez donc toujours vos données importantes sur un autre appareil MIDI (un séquenceur, par exemple) ou notez-les sur papier (si possible). Durant les réparations, toutes les précautions sont prises afin d'éviter la perte des données. Cependant, il peut se révéler impossible de recouvrer des données dans certains cas (notamment lorsque les circuits touchant à la mémoire elle-même sont endommagés). Roland décline toute responsabilité concernant la perte de ces données.

Précautions supplémentaires

• Songez que le contenu de la mémoire peut être irrémédiablement perdu suite à un mauvais fonctionnement ou un mauvais maniement de ce produit. Pour vous prémunir contre un tel risque, nous vous conseillons de faire régulièrement des copies de secours des données importantes se trouvant dans la mémoire de l'appareil sur un autre appareil MIDI (un séquenceur, par exemple).
• Il peut malheureusement se révéler impossible de recapter les données stockées sur un autre appareil MIDI (tel qu'un séquenceur) une fois qu'elles ont été perdues. Roland Corporation rejette toute responsabilité concernant la perte de ces données.
• Maniez les curseurs, boutons et autres commandes avec un minimum d’attention ; faites aussi preuve de délicatesse avec les prises et connecteurs de ce produit. Une manipulation trop brute peut entraîner des dysfonctionnements.
• Évitez les coups ou les pressions trop fortes sur l'écran.
• Lorsque vous connectez/déconnectez les câbles, saisissez les connecteurs eux-mêmes ; ne tirez jamais sur le cordon. Vous évitez ainsi d'endommager le câble ou de provoquer des court-circuits.
• Pour éviter de déranger votre entourage, essayez de respecter des niveaux sonores raisonnables. Vous pouvez également utiliser un casque, en particulier si vous jouez à des heures tardives.
• Si vous devez transporter l'appareil, rangez-le dans son emballage d'origine (avec ses protections). Sinon, utilisez un emballage équivalent.
• Utilisez uniquement la pédale d'expression préconisée (Roland EV-5, BOSS FV-500L/500H avec un câble jack stéréo 6,35mm - jack 6,35mm stéré
• Certains câbles de connexion sont équipés de résistances. N'utilisez pas de câbles résistifs pour la connexion de cet appareil. De tels câbles engendrent un volume extrêmement bas voire inaudible. Contactez le fabricant du câble pour obtenir de plus amples informations.

• Ce produit permet d'enregistrer ou de copier des données audio sans mesures technologiques de protection anticopie. Cette possibilité est disponible car cet appareil est créé pour la production musicale et n'impose pas de restrictions sur l'enregistrement d'œuvres non protégées par des droits d'auteur détenus par des tiers (vos propres œuvres, par exemple).
• N'utilisez jamais cet instrument à des fins qui risqueraient d'enfreindre les législations relatives aux droits d'auteur. Nous déclinons toute responsabilité pour violation de droits d'auteur résultant de l'utilisation de ce produit.

Conventions en vigueur dans ce mode d'emploi

Termes ou numérios entre crochets droits [ ]	Representent des boutons. Bouton [WRITE] WRITE
NOTE	Indique des informations importantes pour l'utilisation du GT-10.
MEMO	Donne des informations supplémentaires sur une opération.
ASTUCE	Présente un raccourci ou une opération pratique.
cf. (p.**)	Renvoi à une page de référence.

Remarques relatives aux procédures à suivre

• Pour sélectionner des éléments apparaisant à l'écran, comme dans l'exemple ci-dessous, les explications du manuel vous invite à utiliser diverses commandes mais vous pouvez aussi sélectionner les éléments en vous servant des boutons de scoller [▲] et [▶].

Noms et fonctions 11

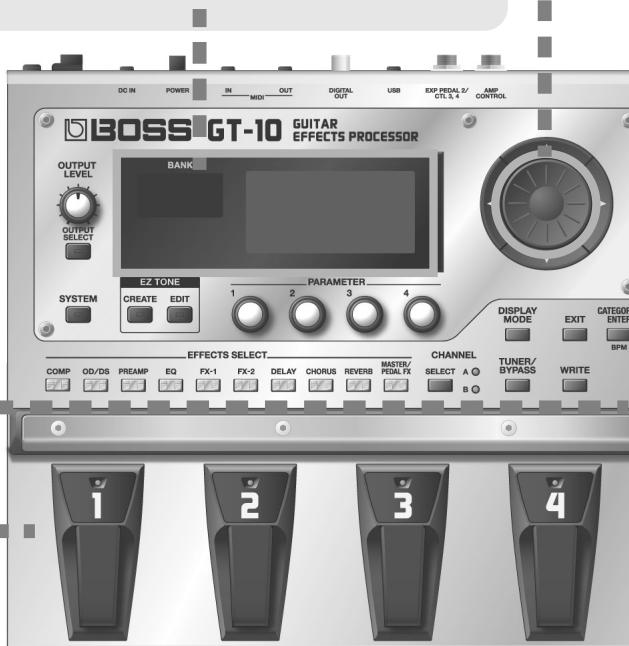

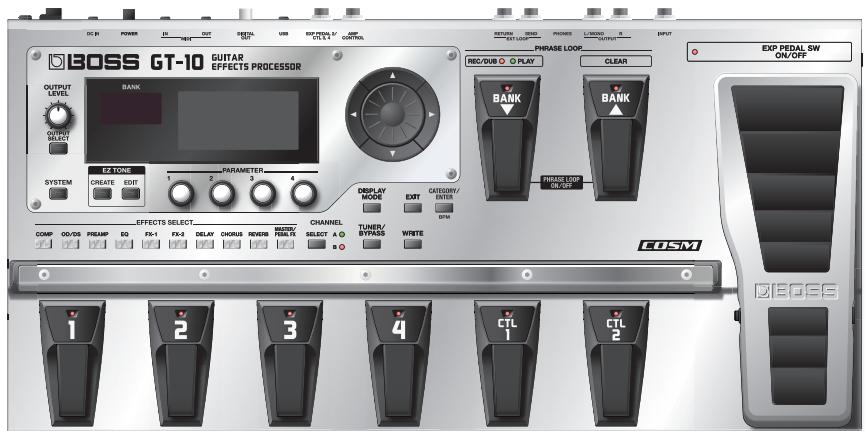

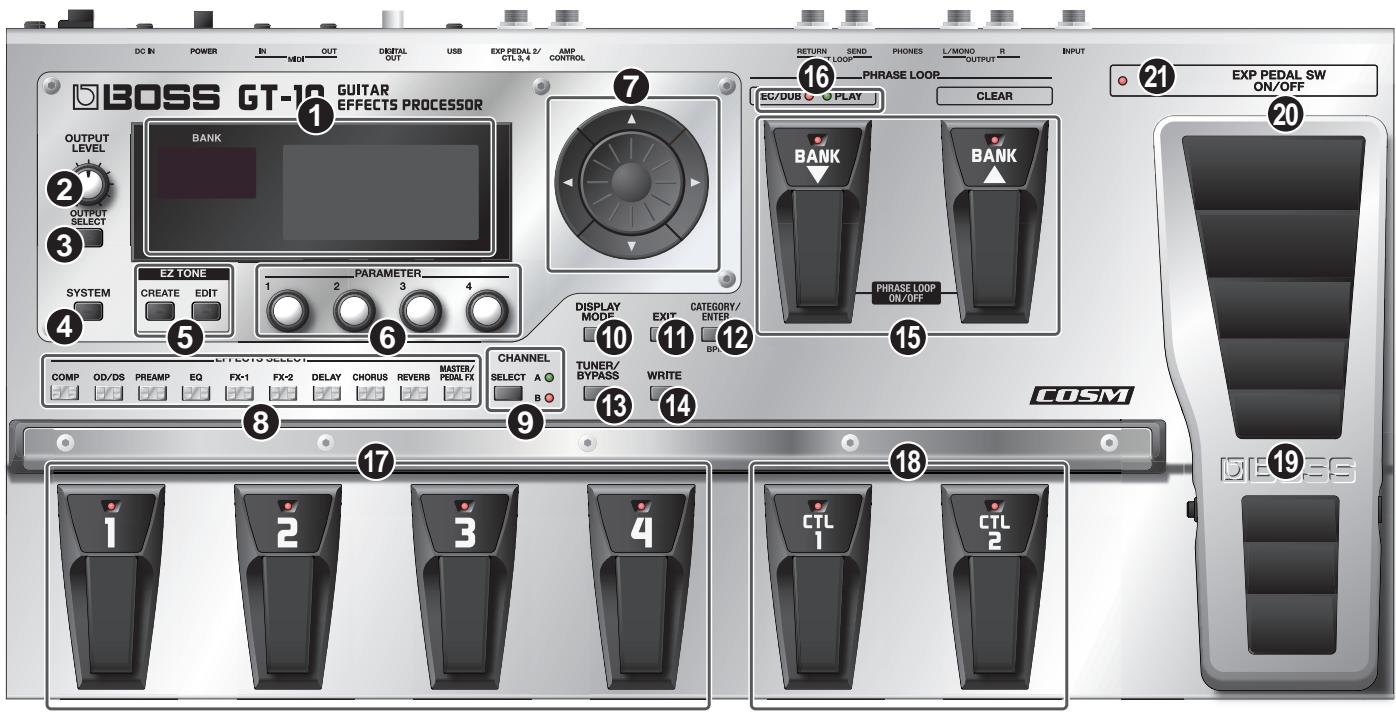

Face avant 11

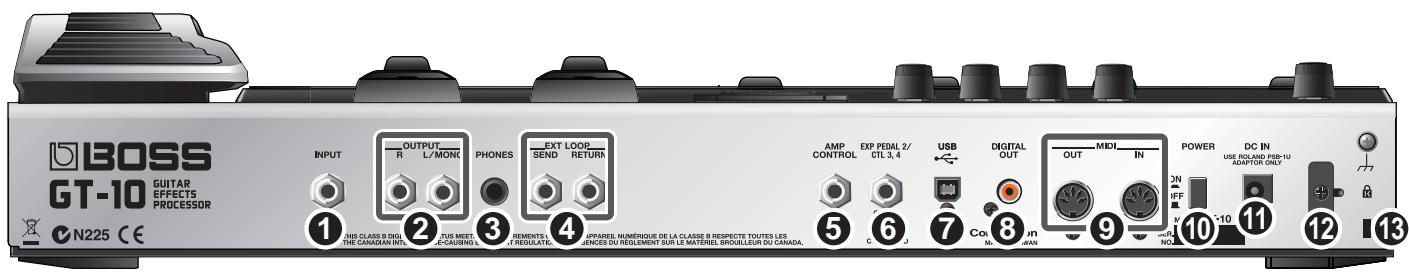

Face arrière 13

Guide rapide 14

Préparations 14

Préparatifs. 16

Applique des effets avec les pédales 17

Edition 18

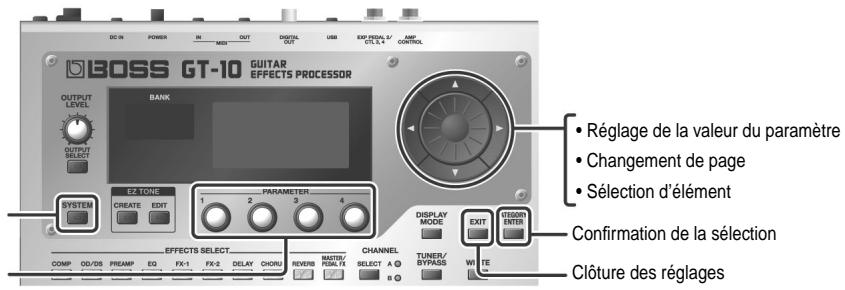

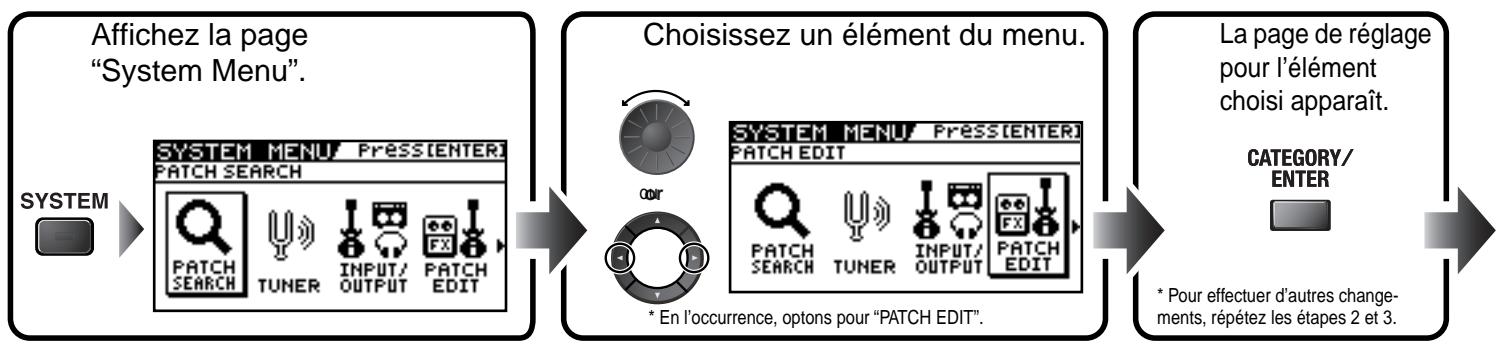

Opérations élémentaires 18

Créer des sons sur base de Patches existants 18

Créer des sons facilement 20

Chapitre 1 préparatifs. 22

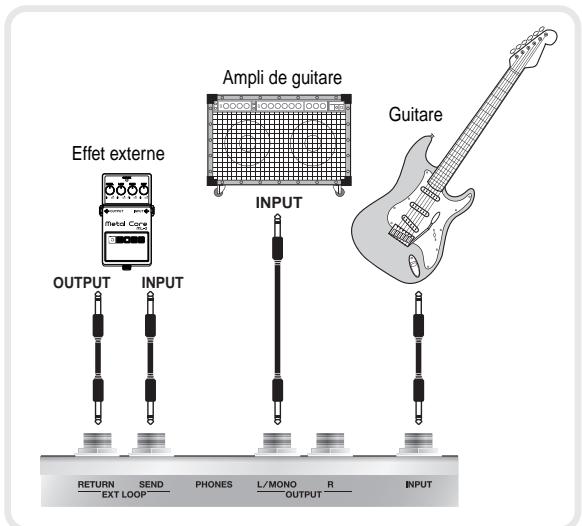

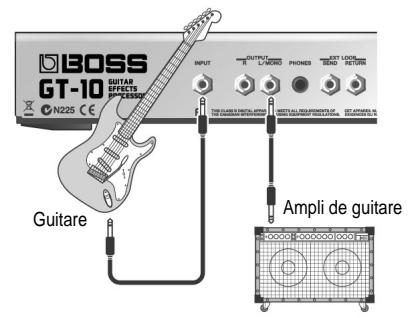

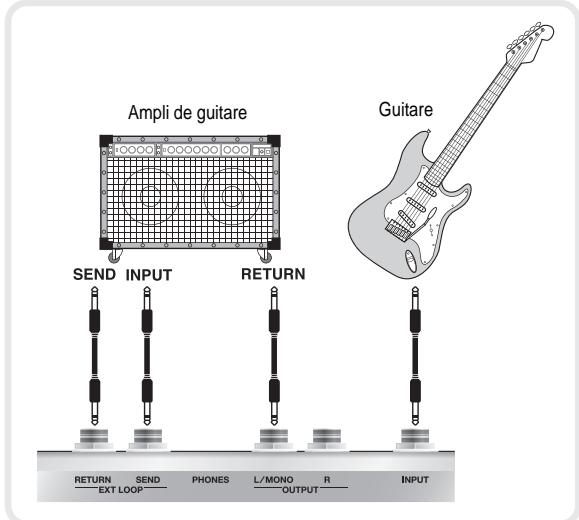

Connexions 22

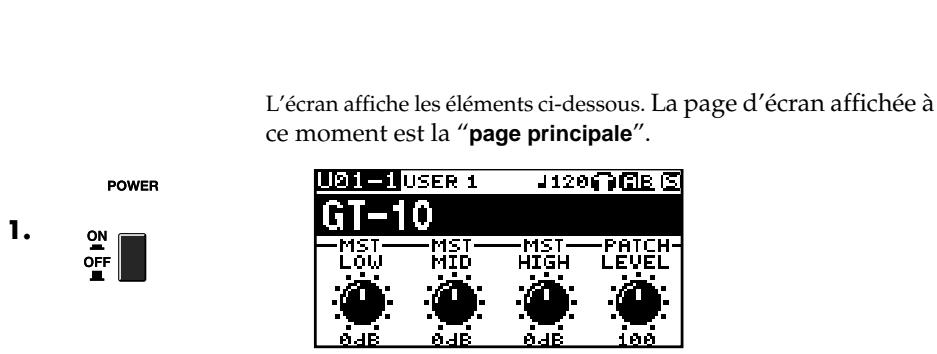

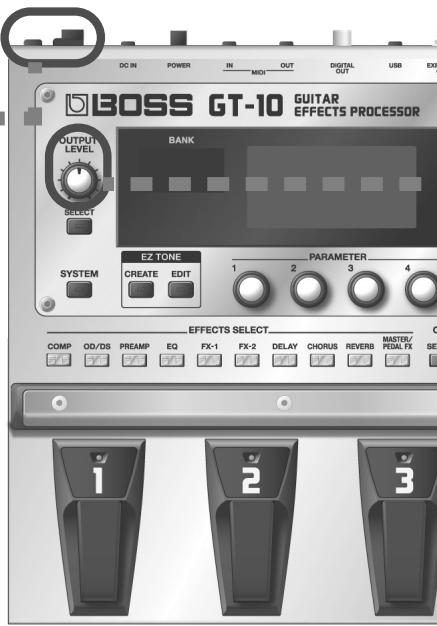

Mise sous tension 23

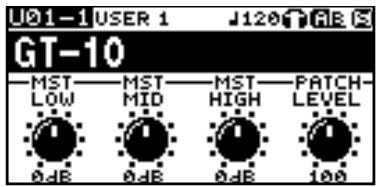

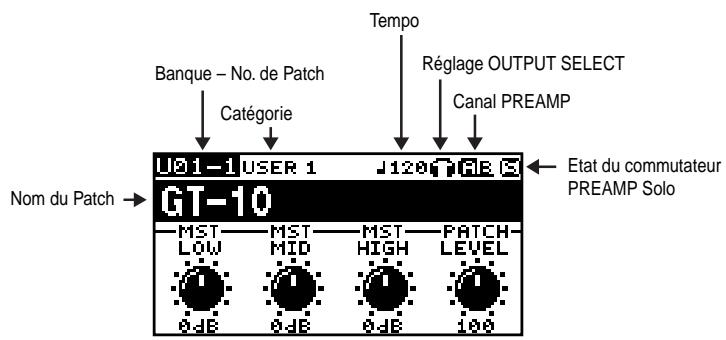

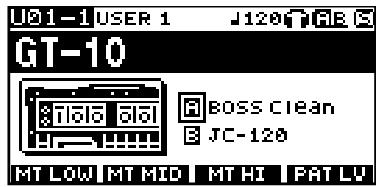

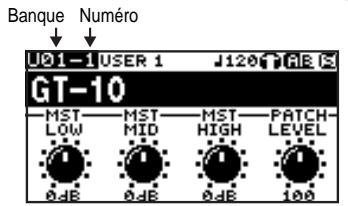

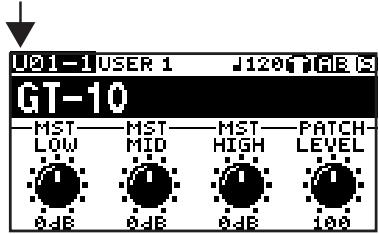

Page principale 23

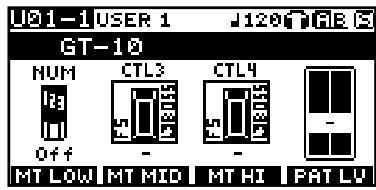

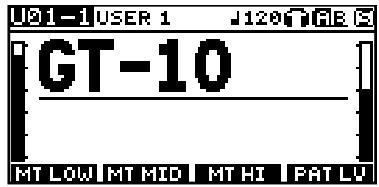

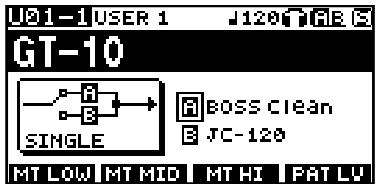

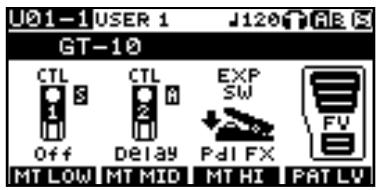

Variations de la page principale 24

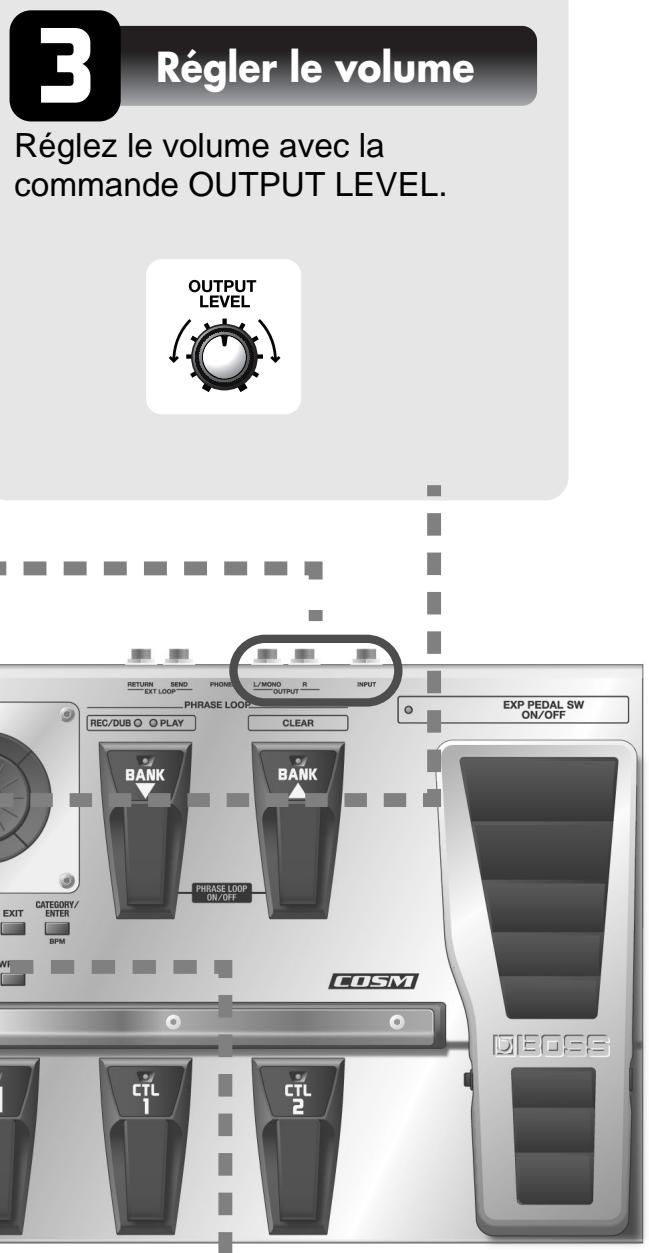

Réglage du niveau de sortie 25

Réglages pour un appareil branché (Output Select) 26

Mise hors tension 27

Activer/couper l'accordeur 28

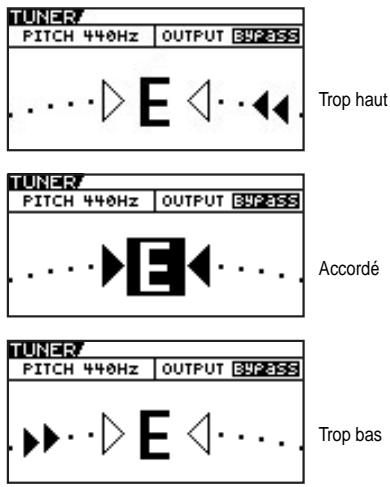

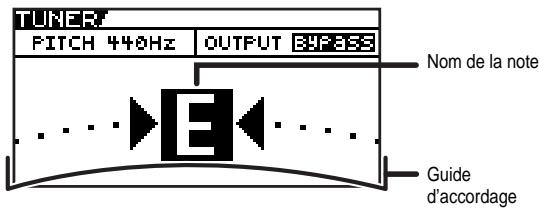

Affichage lors de l'accordage 28

Accorder la guitare (TUNER) 28

Modifier les réglages de l'accordeur (Tuner Pitch) 29

Comment accorder la guitare 29

Modifier les réglages de l'accordeur (Tuner Output) 30

Sélectionner un son (Patch Change) 31

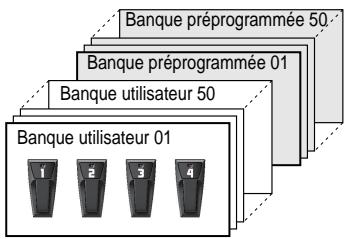

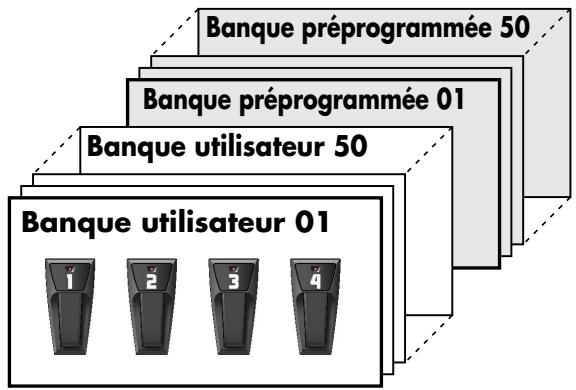

Qu'est-ce qu'un Patch ? 31

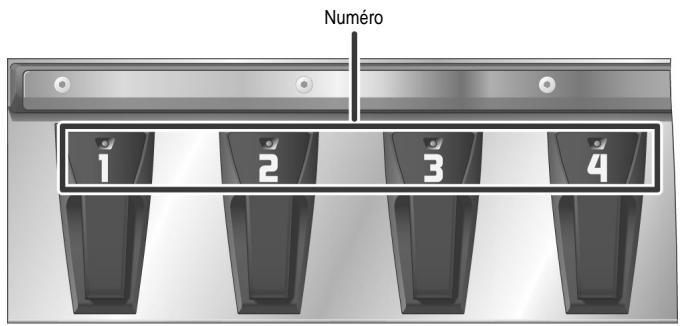

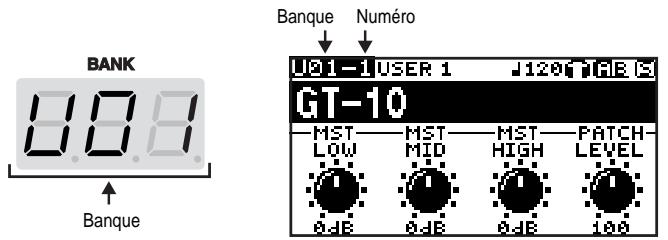

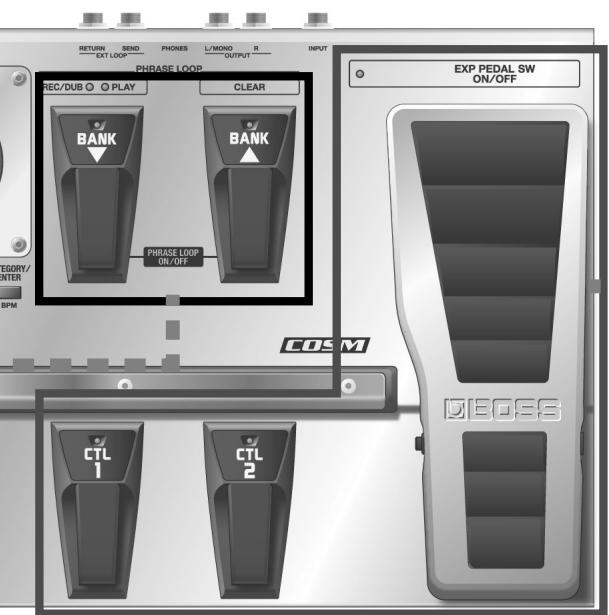

Sélectionner un Patch avec les pédales 32

Sélectionner un Patch avec la molette 33

Répartir les Patches en catégories (CATEGORY) 33

Régler un son 33

Chapitre 2 créer des sons (patch edit) 34

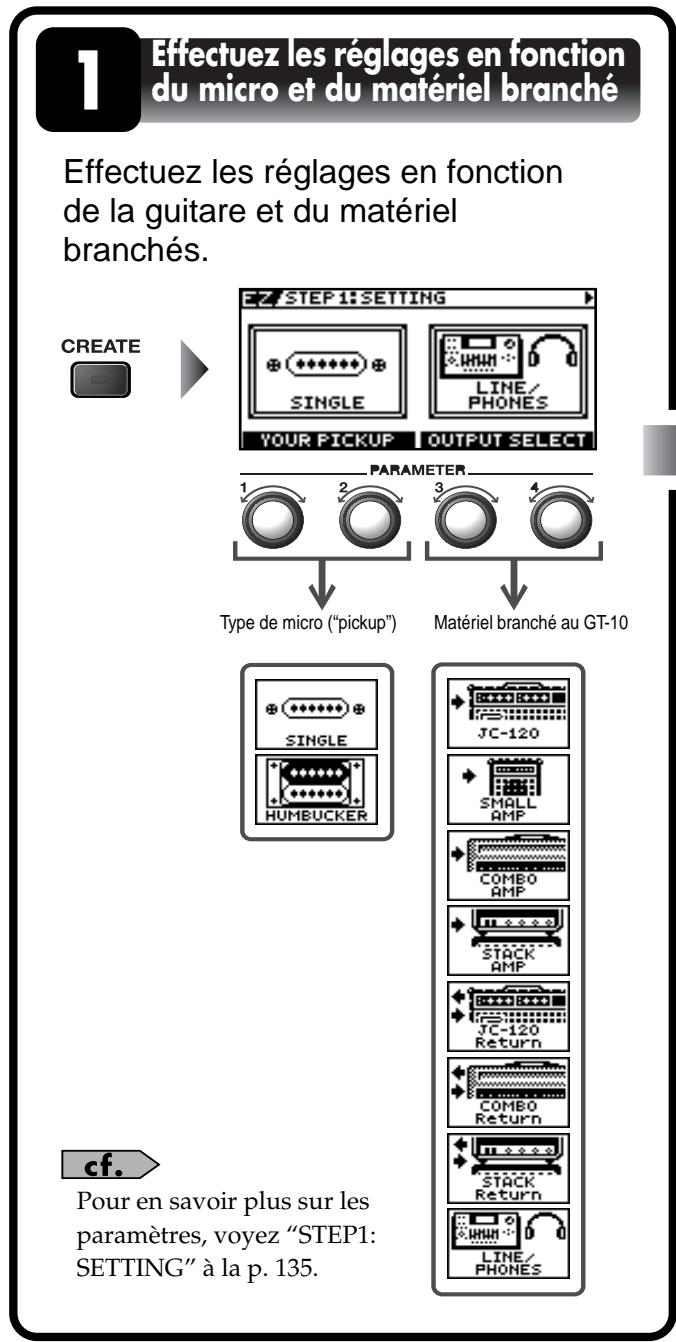

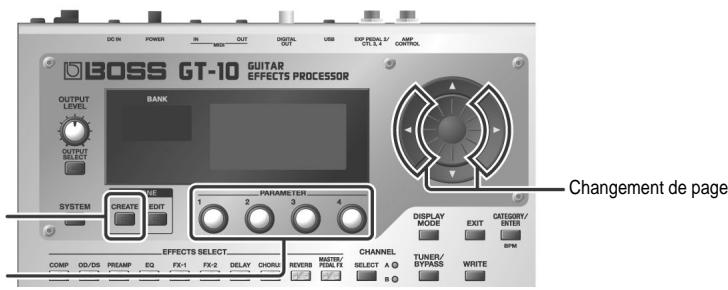

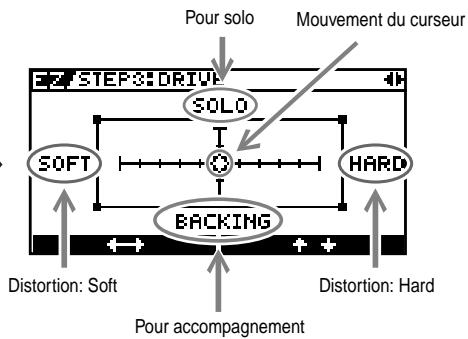

Créer des sons facilement (EZ TONE) 34

Créer un son bien précis (Create) 34

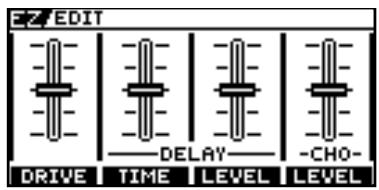

Régler un son (Edit) 35

Réglages d'effet 36

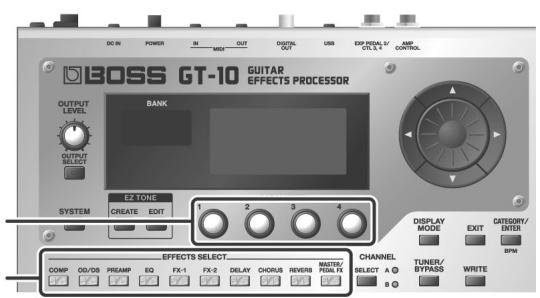

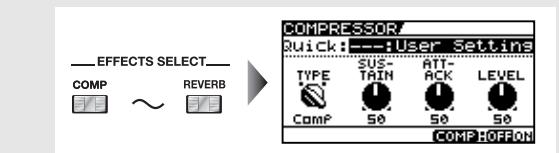

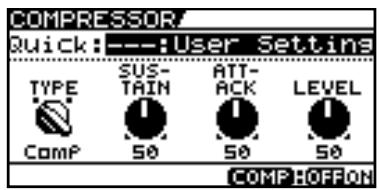

Activer/couper un effet 36

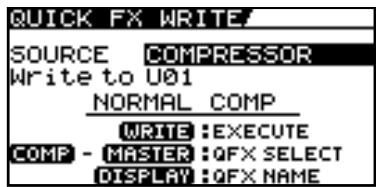

Configuration simple des effets (Quick Setting) 37

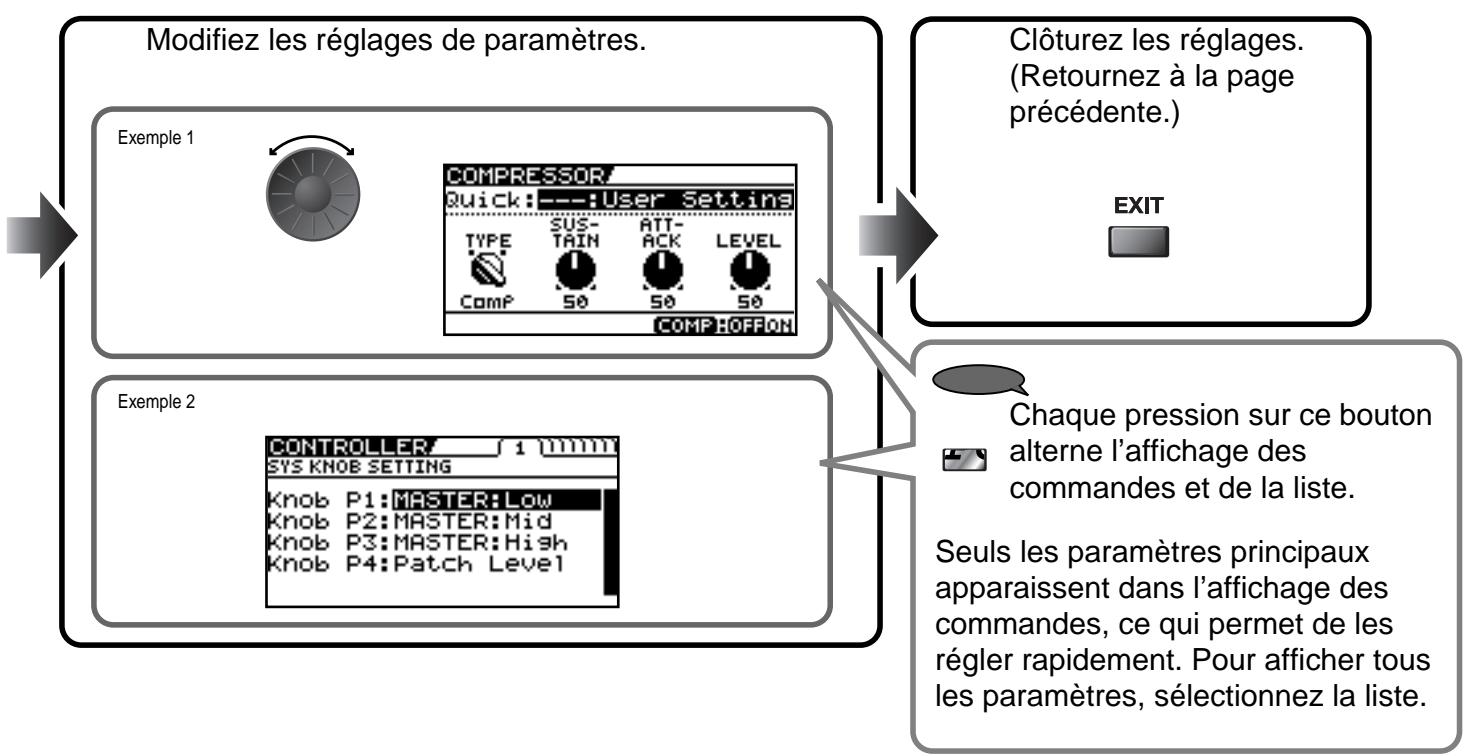

Alterner l'affichage des commandes et de la liste 37

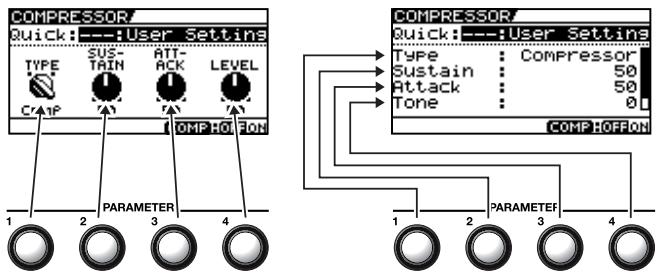

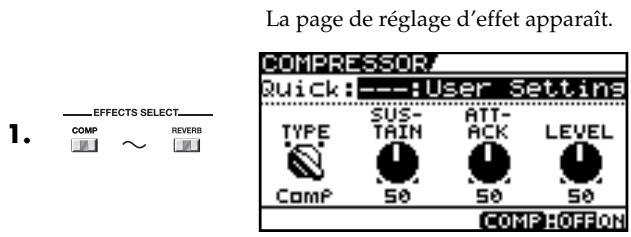

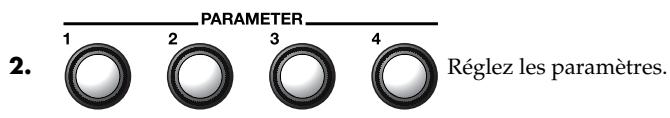

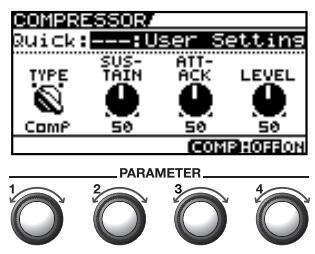

Régler les paramètres 38

Changer l'ordre de connexion des effets (Effect Chain) 40

Grouper les Patches en catégories (CATEGORY) 41

Nommer des catégories à utiliser (CATEGORY NAME) 42

Nommer un Patch (PATCH NAME) 43

Sauvegarder un Patch (PATCH WRITE) 44

Copier des Patches (PATCH COPY) 44

Echanger des Patches (PATCH EXCHANGE) 45 Initialisation d'un Patch (PATCH INITIALIZE) 45 Sauvegarder les réglages par effets (User Quick Settings) 46 Copier ou échanger des réglages PREAMP entre canaux 47

Chapitre 4 préparatifs. 48

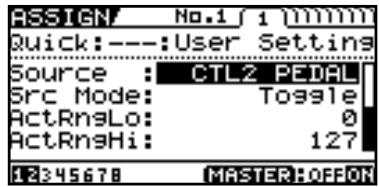

Assigner des fonctions aux commandes de la page principale 48 Pilotage des paramètres avec les pédales 49

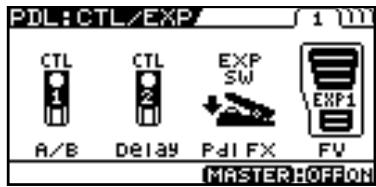

Fonctions assignées en permanence aux pédales CTL/EXP (Pedal Function) 49 Régler les fonctions des pédales CTL/EXP par Patch (Pedal FX). 50 Assignment des fonctions aux contrôleurs par Patches (Assign). 52 Activer la pédale d'expression virtuelle (Internal Pedal System) 56

Activer/couper les effets avec les pédales BANK et les pédales numérisées (Manual) 57

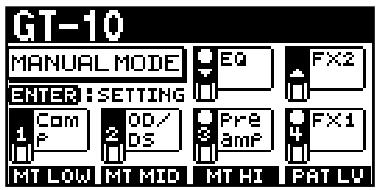

Activer le mode manuel 57 Activer et couper les effets avec les pédales 57 Assigner l'activation/la coupure d'un effet à une pédale 58

Changer de réglages avec les pédales numérotées 59

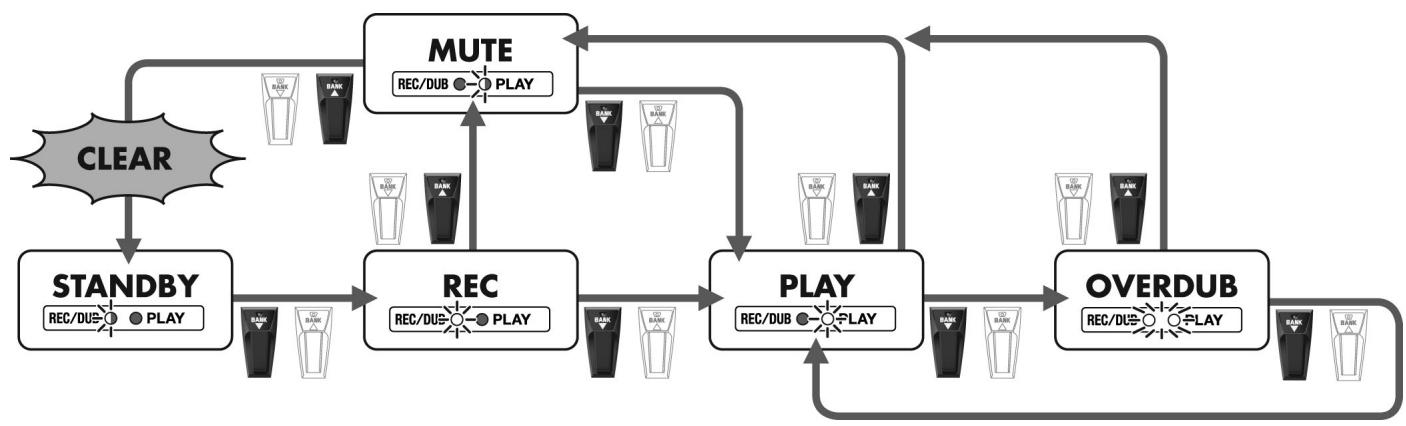

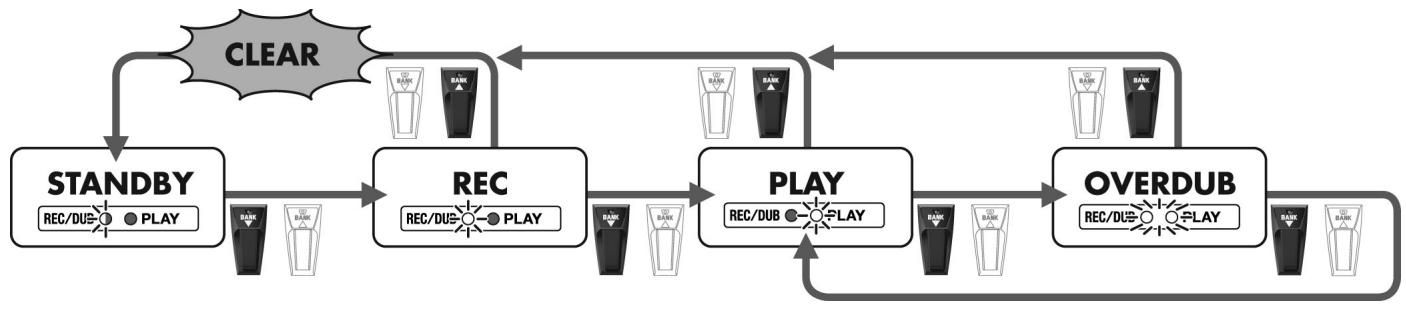

Jouer avec des boucles (Phrase Loop) 60 Qu'est-ce qu'une boucle de phrases ? 60 Utiliser la fonction 'Phrase Loop' 60 Régler 'Phrase Loop' 61 Vue d'ensemble de la fonction 'Phrase Loop'. 62

Chapitre 5 réglages globaux. 63

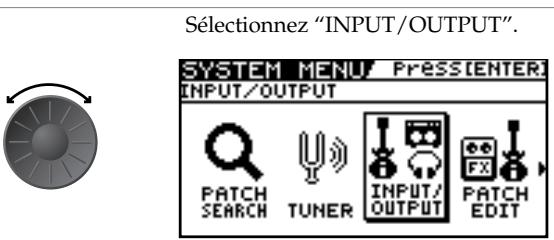

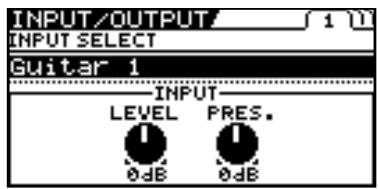

Réglages en fonction de la guitare (Input Select) 63 Réglage du son global en fonction de l'environnement (Global) 64

Régler le timbre global (Global EQ) 64 Effet global du suppresseur de bruit (Total Noise Suppressor) 65 Régler le niveau global de réverbération (Total REVERB) 66 Régler le niveau de sortie de référence selon le matériel branché (Main Out Level) 67 Régler le niveau de sortie de la prise DIGITAL OUT 68

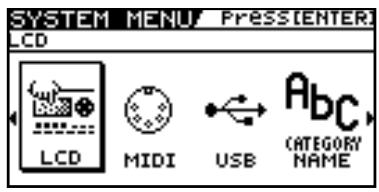

Régler le contraste de l'écran (LCD Contrast) 69 Maintenir le son de l'effet après un changement de Patch (Patch Change Mode) 70 Utiliser le même préampli pour tous les Patches (Preamp Mode) 71

Sélection du préampli système 71 Sélection du préampli système 71 Sauvegarder le réglage de préampli en cours comme réglage système 72

Limiter la plage de banques pouvant être sélectionnées (Bank Extent) 73

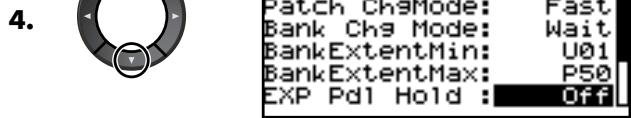

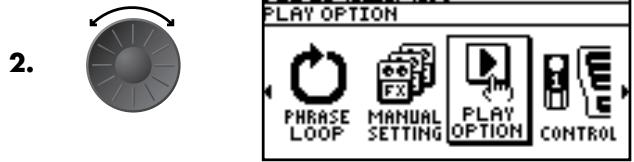

Régler le moment du changement de Patch (Bank Change Mode) 74 Maintenir l'effet de la pédale EXP lors du changement de Patch (EXP Pedal Hold). 75 Changer le comportement des témoins (Pedal Indicate) 76 Sélection de la fonction de la molette (Dial Function) 77 Rétablir les réglages d'usine (Factory Reset) 78 Calibrer la pédale EXP 79

Chapitre 6 brancher le gt-10 à des appareils midi............81

Que pouvez-vous faire avec le MIDI? 81

Utilisation à partir du GT-10 81 Pilotage à distance du GT-10 à l'aide d'un appareil MIDI externe. 81

Réglages des fonctions MIDI 82

Réglage du canal de réception MIDI 82 Réglage du paramètre 'Omni Mode' 83 Réglage du canal de transmission MIDI 83 Réglage du paramètre 'Device ID' 83 Réglage du paramètre 'Sync Clock' 83 Transmission de changements de programme 84 Transmission de commandes de contrôle avec la pédale EXP 84 Transmission de commandes de contrôle avec le commutateur de la pédale EXP 84 Transmission de commandes de contrôle par une pédale d'expression externe 84 Transmission de commandes de contrôle par une pédale CTL 85 Transmission de commandes de contrôle par un commutateur au pied externe 85

Correspondance entre les changements de programme et les Patches (Program Change Map)...86

Activer/couper les réglages 'Program Map' (MIDI Map Select) 86

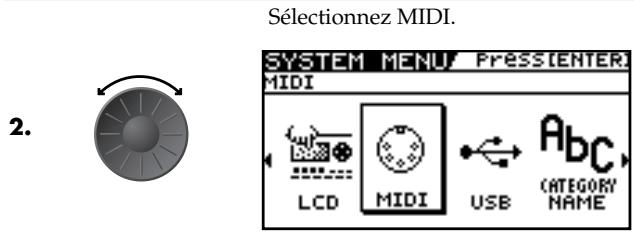

Régler 'Program Change Map' 86

Changer de patch avec des messages de sélection de banque 87

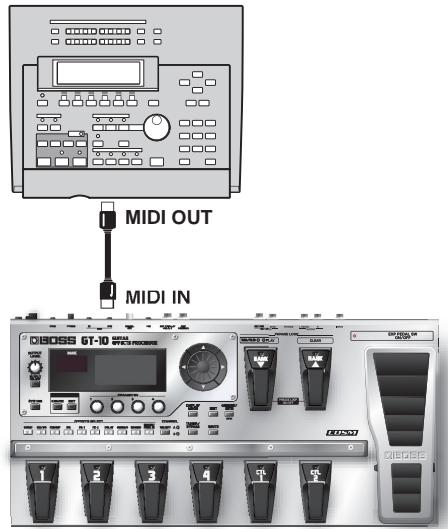

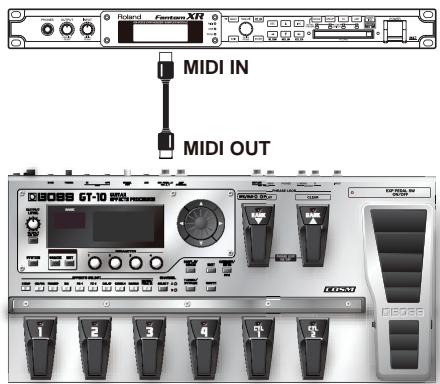

Changer de numéro de Patch sur un appareil MIDI externe à partir du GT-10. 87

Changer de numéro de Patch sur le GT-10 à partir d'un appareil MIDI. 88

Transfert de données à un dispositif MIDI externe (Bulk Dump) 89

Connexions 89

Transfert 90

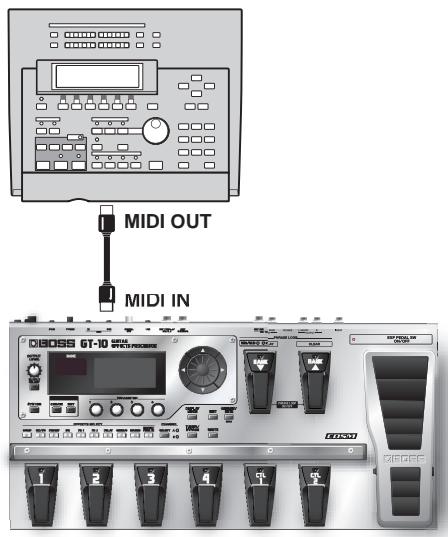

Charger des données d'un appareil MIDI externe (Bulk Load) 91

Connexions 91

Chargement 91

Chapitre 7 utiliser le gt-10 avec un ordinateur branché via usb...92

Avant d'établir la connexion USB 92

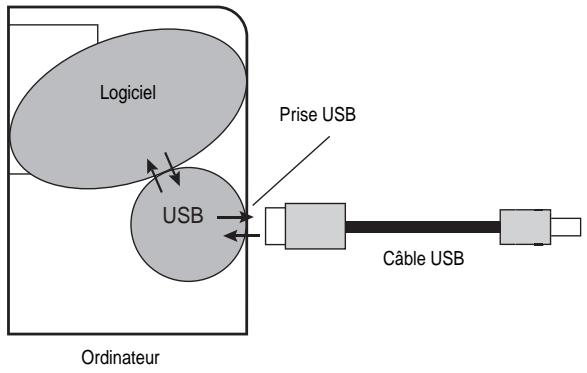

Installer et configurer le pilote USB 92

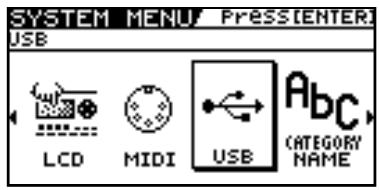

Sélection du pilote 93

Régler les paramètres USB 94

Entrée/sortie du signal audio numérique 94

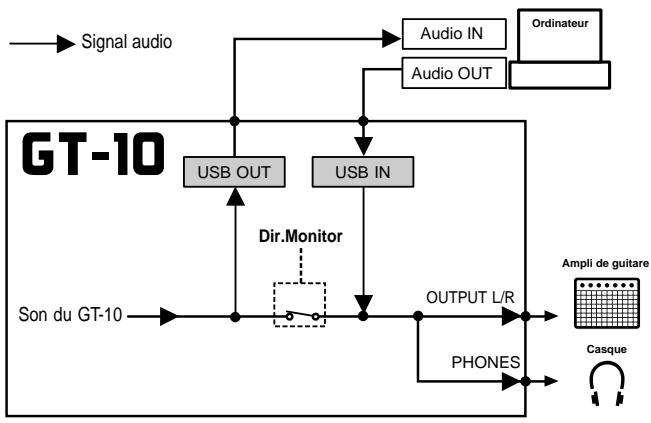

Régler l'écoute directe 95

Piloter le paramètre 'Direct Monitor' d'un appareil externe 96

Enregistrer le signal de sortie du GT-10 avec un ordinateur 96

Ajouter des effets du GT-10 à un signal audio de l'ordinateur 97

COMP (Compresseur) 98

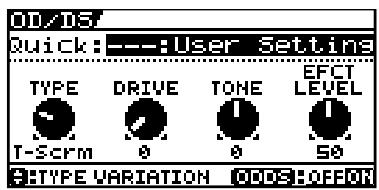

OD/DS

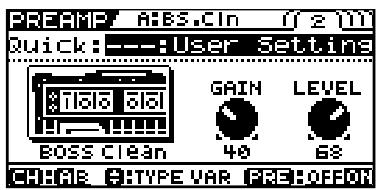

Liste des types de préamplis 100

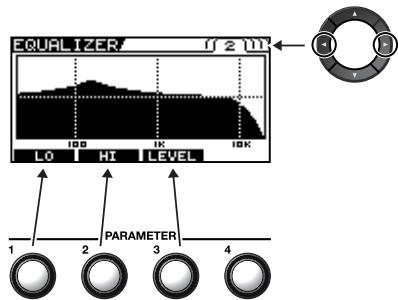

EQ (Equalizer) 103

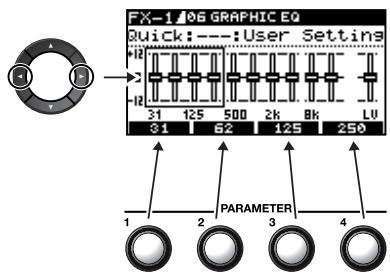

FX-1/FX-2 104

T. WAH (Touch Wah) 104

AUTO WAH (Auto Wah) 105

SUB WAH. 105

Flux du signal. 144 Tableau d'équipement MIDI 145 Fiche technique 146 Messages d'erreur 147 Dépannage 147

Problèmes avec le son 147

Autres problèmes 148

Nouveau effects COSM BOSS d'une puissance extraordinaire

Ces nouveaux effets sont générés par un processeur haute performance original reposant sur la toute dernière technologie BOSS. La technologie COSM transcende la simple modélisation : ces nouveaux effets atteignent un degré de réalisme offrant des sensations de jeu encore plus naturelles et une expressivité d'une richesse accrue.

Création intuitive de sons avec EZ TONE

Le mode EZ TONE constitue une interface utilisateur innovante vous permettant de créer vos propres sonorités sans connaissances approfondies des paramètres concernés.

La création sonore avec EZ TONE est particulièrement facile. EZ TONE permet de créer des sons à l'aide de représentations graphiques et de termes explicites comme “SOFT” (doux) ou “HARD” (fort). Sélectionnez un son de base en fonction du genre de musique, de l'ambiance du morceau et du style de jeu. Vous pouvez ensuite modeler votre son en déplaçant simplement le curseur sur une grille en direction de “SOFT” ou “HARD”, “for SOLO” (pour solo) ou “for BACKING” (pour accompagnement).

Que vous soyez ou non familier avec les paramètres, peu importe : vous pouvez désormais créer le son que vous avez en tête en deux temps trois mouvements.

Phrases en boucle

La fonction "Phrase Loop" vous permet d'enregistrer et de reproduire des boucles que vous pouvez ensuite étoffer avec de nouvelles phrases.

Avec un temps d'enregistrement de 38 secondes, vous pouvez changer d'effet pour enregistrer l'accompagnement, le solo et d'autres parties d'une boucle.

Vous pouvez également utiliser des phrases enregistrées au préalable sans effets puis ajouter les effets lors de la reproduction de la phrase.

Vaste palette sonore avec deux chaînes de signaux parallèles

Le GT-10 dispose d'une fonction "Parallel Chain" qui vous permet de séparer les "chaînes" d'effets (la série d'effets traitant le son) pour créer deux chaînes distinctes. Vous pouvez agencer les effets de chaque chaîne comme bon vous semble.

Cela vous permet, par exemple, d'utiliser des réglages de chaine distincts pour les canaux stéréo gauche et droit afin de donner l'impression de jouer sur deux guitares. De plus, si vous utilisez un modèle d'ampli COSM dynamique, vous pouvez passer d'une chaine à l'autre en fonction de la force avec laquelle vous jouez.

Aussi simple qu'un processeur d'effets compact

L'utilisation du GT-10 ressemble à celle des processeurs d'effets compacts. Les règles sont très simples et très rapides, même sur scène, au milieu d'un morceau. Il suffit de sélectionner un type d'effet puis de régler directement quatre paramètres principaux en façade. Vous pouvez bien sûr également afficher tous les paramètres d'effet pour créer des sonorités en peaufinant les moindres détails.

Grande visibilité des témoins

Les témoins des commutateurs au pied et autres ont des diodes très brillantes. Ils sont parfaitement visibles dans n'importe quelle situation, que ce soit lors d'un concert en plein soleil ou sur une scène obscure.

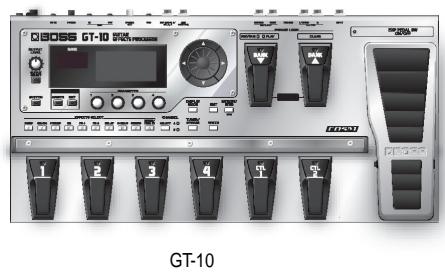

1. Écran

Diverses informations concernant le GT-10 y sont affichées. L'affichage de gauche indique le numéro de banque.

2. Commande OUTPUT LEVEL

Cette commande détermine le volume des sorties OUTPUT et PHONES.

3. Bouton OUTPUT SELECT

Vous pouvez régler la réponse du signal de sortie du GT-10 en fonction de celle du matériel branché (p. 26).

4. Bouton SYSTEM

Permet de régler les paramètres globaux du GT-10 (p. 63).

5. EZ TONE

Ce bouton facilite la création de sons sur base du genre de musique et de l'ambiance du morceau que vous avez en tête (p. 34).

Il permet de modifier facilement les son (p.35).

6. Commandes parameter p1~p4

Ces commandes modifient la valeur des paramètres affichés à l'écran.

7. Molette

Elle permet de changer de patch et de modifier les valeurs.

[, , et (boutons de curseur)]

Ces boutons déplacent le curseur d'écran vers le haut, le bas, la gauche ou la droite.

Ces boutons permettent d'activer/de couper les effets ou de changer leurs réglages (p. 36). Quand un effet est activé, le timbre du bouton s'allume. Il s'éteint quand l'effet est coupé.

• [MASTER/PEDAL FX] ne s'allume pas.

Bouton COMP (compresseur)

Bouton EQ (égaliseur)

Bouton FX-1

Bouton FX-2

Bouton DELAY

Bouton CHORUS

Bouton REVERB

Alterne les canaux A et B pour le préampli (p. 100).

10. Bouton display mode

Change le mode d'affichage à l'écran (p. 24).

11. Bouton EXIT

Annule l'opération ou retourne à la page d'écran précédente.

12. Bouton category/enter

Utilisez cet bouton pour les opérations suivantes:

• Exécution d'une opération
• Sélection d'un Patch par catégorie (p. 33)
• Saisie avec la fonction Tap Tempo du tempo général (MASTER BPM, p. 124) ou du temps de retard (p. 121).

13. Bouton tuner/bypass

Active l'accordeur ("tuner") (p. 28).

14. Bouton WRITE

Permet de sauvegarder, de remplacer ou de copier des réglages en mémoire (p. 44).

15. Pédales BANK

Utilisez ces pédales pour changer de banque de Patches (p. 32) ou pour travailler avec des boucles (p. 60).

Vous pouvez activer/couper une boucle en appuyant simultanément sur deux pédales BANK (p. 60).

16. PHRASE LOOP (p. 60)

Témoin REC/DUB (enregistrement/ajout)

Ce témoin s'allume de façon constante lors de

l'enregistrement ou de l'ajout d'une phrase et clignote en mode d'attente d'enregistrement.

Témoin PLAY

Il s'allume durant la reproduction d'une phrase.

17. Pédales numérotées 1~4

Ces pédales permettent de changer de Patch (p. 32).

18. Pédales CTL (contrôle) 1 et 2

Ces pédales permettent de piloter diverses fonctions de votre choix, comme les canaux A et B pour le préampli (PREAMP, p.100) ou l'activation/la déactivation de l'accordeur (p.49).

19. Pédale EXP (expression)

Pilote le volume, l'effet wah et d'autres paramètres (p. 49).

Lorsque vous actionnez la pédale d'expression, veillez à ne pas coincer vos doigts entre la partie mobile et la base. Avec de jeunes enfants, la présence d'un adulte est indispensable jusqu'à ce que l'enfant puisse respecter les précautions nécessaires au maniement de ce produit.

20. EXP PEDAL SW (commutateur de la pédale EXP)

Pour actionner le commutateur, appuyez fermement sur l'extrémité avant de la pédale EXP.

21. EXP PEDAL SW On/off

Témoin du commutateur de la pédale EXP

Ce témoin s'allume quand la fonction pilotée par le commutateur de la pédale d'expression (EXP PEDAL SW) est activée et s'éteint quand la fonction est coupée.

1. Prise INPUT

Branchez la guitare à cette prise.

Branchez un ampli ou une console de mixage à ces prises.

3. Prise PHONES

Cette prise peut accueillir un casque.

Lorsque vous branchez une fiche à la prise PHONES, les signaux sont traités de façon à émuler le son d'un ampli de guitare.

4. Prises EXT LOOP SEND RETURN

Branchez ces prises à un processeur d'effets externe ou un ampli.

5. Prise AMP control

Lorsque vous utilisez la fonction AMP CONTROL (p. 134), utilisez une de ces prises pour changer automatiquement de canal sur votre ampli guitare.

Permet de brancher une pédale d'expression (Roland EV-5) ou un commutateur au pied (BOSS FS-6) disponible en option (p. 22).

7. Prise USB

Branchez un câble USB à cette prise pour y relier un ordinateur et échanger des données entre le GT-10 et l'ordinateur (p. 92).

8. Prise digital OUT

Sortie audio numérique (p. 68).

9. Prises MIDI in/out

Permettent de brancher des dispositifs MIDI pour l'échange (envoi ou réception) de données MIDI (p. 81).

10. Commutateur POWER

Mets l'appareil sous/hors tension.

11. Prise DC IN (adaptateur)

Branchez l'adaptateur secteur fourni à cette prise.

• Pour éviter d'endommager le GT-10, utilisez exclusivement l'adaptateur secteur fourni avec le GT-10.

12. Crochet pour cordon

Enroulez le cordon de l'adaptateur secteur ici pour éviter tout débranchement accidentel (p. 22).

• Une déconnexion de l'adaptateur en cours d'utilisation du GT-10 risque de corrompre des données importantes.

13. Orifice pour cadenas (k

Permet de fixer un câble antivol disponible dans le commerce.

Ce Guide rapide décrit les réglages et les opérations élémentaires. Pour en savoir davantage sur les opérations, voyez les explications données aux chapitres 1 et suivants.

1. Branchez la guitare et l'ampli.

Pour en savoir plus sur les connexions, voyez "Connexions" à la p. 22.

Avant la mise sous tension, vérifiez les points suivants.

• Tous les appareils externes sont-ils bien connectés?
• Le volume du GT-10, de l'ampli et des autres périphériques doit être réglé au minimum.

Mettez d'abord tous les appareils connectés sous tension avant d'augmenter le volume de l'ampli.

Mise sous tension

Lorsque les connexions sont établies, mettez les appareils sous tension en respectant l'ordre spécifique. Si vous ne respectez pas cet ordre, vous risquez de provoquer des dysfonctionnements et/ou d'endommager les enceintes et autres appareils.

1. Branchez la fiche DC de l'adaptateur à la prise DC IN du GT-10.

1. Branchez l'adaptateur à une prise secteur.

1. Appuyez sur l'interrupteur POWER pour mettre l'appareil sous tension.

1. Mettez l'ampli de guitare sous tension.

Pour savoir comment couper l'alimentation, voyez "Mise hors tension" à la p. 27.

Accordez la guitare

Chaque pression sur le bouton TUNER/BYPASS active/coupe l'accordeur.

L'activation de l'accordeur active le contournement (bypass) : les signaux d'entrée sont envoyés tels quels à la sortie, ce qui vous permet d'accorder la guitare. Pour en savoir plus, voir "Accorder la guitare (TUNER)" à la p. 28.

Exemple 1: brancher un effet externe

Vous pouvez l'utiliser comme l'un des effets du GT-10.

Vous pouvez ainsi alterner le préampli du GT-10 et celui de l'ampli de guitare.

• Si vous utilisez les prises SEND/RETURN, il faut aussi régler les paramètres "SEND/RETURN" à la p. 134.

Préparatifs

Quand vous êtes prêt à produire des sons, jouez et effectuez les réglages nécessaires sur le GT-10.

Choisir un patch dans la banque actuelle

Sélectionnez le Patch souhaité en appuyant sur la pédale numérotée correspondante.

Le témoin de la pédale actionnée s'allume et le numéro de Patch change.

Choisir un patch dans une autre banque

1. Appuyez sur les pédales BANK pour désirer la banque.

Le GT-10 attend l'entrée du numéro de Patch : les témoins des pédales numérotées clignotent.

1. Sélectionnez le Patch souhaité en appuyant sur la pédale numérotée correspondante.

Le témoin de la pédale actionnée s'allume et le numéro de Patch change.

Si vous n'êtes pas à la page principale (p. 23), il est impossible de changer de Patch. Appuyez sur [EXIT] pour retourner à la page principale puis sélectionnez le Patch.

Vous pouvez aussi utiliser les pédales BANK pour piloter la fonction "Phrase Loop". Cette fonction vous permet d'enregistrer une phrase et de la produire en boucle. Pour en savoir plus, voir "Jouer avec des boucles ('Phrase Loop')" à la p. 60.

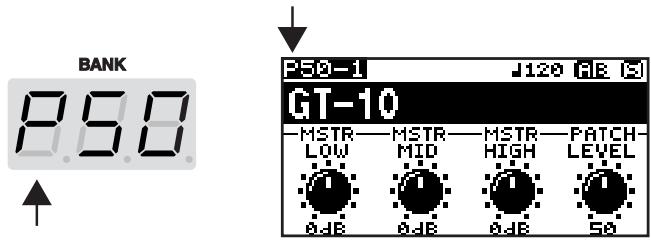

Affichage de la banque et du numéro

L'affichage de gauche indique la banque et l'affichage de droite indique le numéro de banque et de Patch.

Qu'est-ce qu'un patch?

Un "Patch" est un ensemble de réglages d'effets et de paramètres.

Le GT-10 peut contenir 400

Patches en mémoire, agencés par banques et numéros.

Les Patches sont répartis en

Patches que vous pouvez utiliser pour sauvegarder vos règles et des Patchs préprogrammés (Preset) que vous ne pouvez pas modifier. Pour en savoir plus, voir "Sélectionner un son (Patch Change)" à la p. 31.

Changer de patch avec la molette

À la page principale (p. 23), vous pouvez actionner la molette pour changer de Patch.

Applique des effets avec les pédales

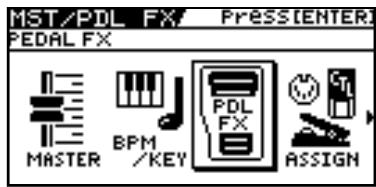

Les pédales EXP, CTL 1 et 2 peuvent être programmées pour activer/couper des effets ou des Patchs individuels, servir de pédale d'expression etc.

Au cours d'un concert, ces opérations permettent de modifier le son plus efficacement.

	Appuyez sur la pédale CTL 1. La fonction de la pédale CTL1 est activée. (Le tímein de la pédale CTL 1 s'allume.) Une nouvelle pression la désactive. (Le tímein de la pédale CTL 1 s'éteint.)
	Appuyez sur la pédale CTL 2. La fonction de la pédale CTL2 est activée. (Le tímein de la pédale CTL 2 s'allume.) Une nouvelle pression la désactive. (Le tímein de la pédale CTL 2 s'éteint.)
	Enforcez l'avant de la pédale EXP. La valeur du paramètre piloté par la pédale EXP augmente.
	Enforcez l'arrière de la pédale EXP. La valeur du paramètre piloté par la pédale EXP diminue.
	Enforcez à fond l'avant de la pédale EXP. La fonction EXP PEDAL SW est activée. (Le tímein EXP PEDAL SW ON/OFF s'allume.) Une nouvelle pression coupe la fonction. (Le tímein EXP PEDAL SW ON/OFF s'éteint.)

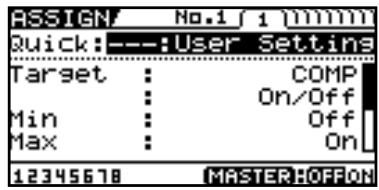

Vous pouvez assigner les paramètres de votre choix à la pédale EXP, au commutateur de la pédale d'expression (EXP PEDAL SW) et aux pédales CTL 1 et 2. Pour en savoir plus, voyez "Pilotage des paramètres avec les pédales" à la p. 49.

Opérations élémentaires

Cette section décrit les opérations de base pour modifier des règles.

Commandes et boutons utilisés

Affichage de la page 'System Menu' ≤≥ Réglage de la valeur du paramètre

Créer des sons sur base de patches existants

Nous allons créer un nouveau son en partant d'un Patch assez proche du résultat voulu.

Activation et coupure des effets

1. Choisissez un Patch proche du son voulu (p. 16).
2. Choisissez l'effet à activer ou couper.

Pour en savoir plus sur les paramètres, voyez "Chapitre 8 Guide des paramètres" à la p. 98.

1. Appuyez de nouveau sur le bouton actionné à l'étape 2.

L'effet est activé ou coupé.

Effet activé : bouton allumé Effet coupé : bouton éteint

Commandes et boutons utilisés

Réglage de la valeur du paramètre

Sélection d'effet

Réglages des paramètres d'effet

1. Activez l'effet à régler.
2. Réglez les paramètres de l'effet.

Pour en savoir plus sur les paramètres, voyez "Chapitre 8 Guide des paramètres" à la p. 98.

1. Répétez les étapes 1 et 2 jusqu'à ce que vous obtenez le son voulu.

Si vous changez de Patch, tous les réglages effectués sont perdus. Pour conserver votre son, sauvegardez vos réglages avec la fonction "Write" p. 44.

Créer des sons facilement

La fonction "EZ Tone" (p. 34) vous permet de rapidement les réglages nécessaires en fonction du genre de musique et de l'ambiance du morceau. Voici comment créer des sons avec "EZ Tone".

ASTUCE Commandes et boutons utilisés

Activation de la fonction "EZ Tone"

Réglage des valeurs de paramètres

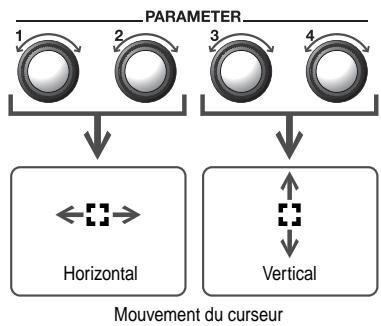

3 Réglez la distorsion

Servez-vous de la grille de son pour régler la distorsion.

4 Réglez les autres effets

Servez-vous de la grille de son pour régler les effets.

Si vous changez de Patch, vous perdez tous vos réglages. Pour conserver votre son, sauvegardez vos réglages avec la fonction "Write" (p. 44).

La fonction "EZ TONE EDIT" ou le réglage de paramètres particuliers permet d'affiner les réglages de paramètres effectifs avec "EZ TONE CREATE". Pour en savoir plus, voyez "Régler un son (Edit)" à la p. 35.

Connexions

Ampli de guitare

• Pour éviter tout dysfonctionnement et pour ne pas endommager les haut-parleurs ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les appareils avant d'effectuer les connexions.
• Mettez d'abord tous les appareils connectés sous tension avant d'augmenter le volume de l'ampli.
• Si vous utilisez des câbles contenant des résistances, il est possible que le niveau de l'appareil branché à la prise INPUT soit trop faible. Dans ce cas, utilisez des câbles de connexion qui ne contiennent pas de résistance.
• En mode de sortie mono, connectez le câble à la prise OUTPUT L/MONO.
• Utilisez exclusivement la pédale d'expression indiquée (Roland EV-5 ou BOSS FV-500L, disponible en option). Si vous branchez une autre pédale d'expression, vous risquez de provoquer un dysfonctionnement et/ou d'endommager l'instrument.
• Selon votre installation, il peut arriver que vous ayez une sensation désagréable ou l'impression que la surface de ce produit est rugueuse lorsque vous le touchez ou lorsque vous touchez un microphone qui y est branché, VOIRE les parties métalliques d'autres objets tels que des guitares. Ce phénomène s'explique par une charge électrique infinitésimale, absolument inoffensive. Cependant, si ce phénomène vous inquiète, reliez la borne de terre (voyez l'illustration) à une terre externe. En revanche, lorsque vous mettez ce produit à la terre, il arrive que vous entendiez un léger bourdonnement; cela dépend également des caractéristiques de votre installation. Si vous ne savez pas comment effectuer cette connexion, contactez le service de maintenance Roland le plus proche ou un distributeur Roland agréé (vous en trouvrez la liste à la page "Information").

Endroits à éviter pour la connexion : - Conduites d'eau (risque d'électrocution) - Conduites de gaz (risque d'incendie ou d'explosion) - Terre pour ligne téléphonique ou paratonnerre (cela peut être dangereux en cas d'orage).

• Placez l'adaptateur secteur en orientant le témoin vers le haut (voyez l'illustration) et la face porteuse de texte vers le bas. Le témoin s'allume quand vous branchez l'adaptateur à une prise secteur.

• Pour éviter toute coupure de l'alimentation (par un débranchement accidentel de la fiche) et toute traction sur la prise de l'adaptateur, amarrez le cordon d'alimentation au crochet prévu à cet effet (voyez l'illustration).

• Si vous branchez une pédale d'expression à la prise EXP PEDAL2/CTL 3,4, réglez le volume minimum sur la pédale d'expression à la position "MIN".
• Si vous branchez un commutateur au pied BOSS FS-6 (optionnel) à la prise EXP PEDAL 2/CTL 3,4, réglez les commutateurs MODE et POLARITY comme illustré ci-dessous.

• Si vous branchez un commutateur au pied BOSS FS-5U (optionnel) à la prise EXP PEDAL 2/CTL 3,4, réglez le commutateur POLARITY comme illustré ci-dessous.

• Vous pouvez utiliser le câble de connexion spécial Roland PCS-31 (en option) pour relier deux commutateurs au pied.

Si vous branchez une pédale d'expression ou un commutateur au pied (FS-5U ou FS-6) à la prise EXP PEDAL 2/CTL 3,4, effectuez les réglages décrits sous "Pilotage des paramètres avec les pédales" (p. 49). - Pour en savoir plus sur la prise AMP CONTROL, voyez "AMP CONTROL" (p. 134).

Mise sous tension

Avant la mise sous tension, vérifiez les points suivants.

• Tous les appareils externes sont-ils bien connectés?
• Le volume du GT-10, de l'ampli et des autres périphériques doit être réglé au minimum.

Lorsque les connexions sont établies, mettez les appareils sous tension en respectant l'ordre spécifique. Si vous ne respectez pas cet ordre, vous risquez de provoquer des dysfonctionnements et/ou d'endommager les enceintes et autres appareils.

• À la mise sous tension, le patch en vigueur lors de la mise hors tension est sélectionné.
• Cet appareil est équipé d'un circuit de protection. Un délai de quelques secondes s'écoule lors de la mise sous tension avant que l'appareil ne fonctionne normalement.
• fois que votre produit peut contenir une version plus récente du système (proposant de nouveaux sons, par exemple) ; dans ce cas, ce que vous voyez à l'écran peut différer des saisies d'écran du manuel.
• Ensuite, mettez les processeurs d'effets externes sous tension, puis l'ampli de guitare (ampli de puissance).

Page principale

1120 Réglage du tempo (p. 124) de chaque Patch.
GE	Quand “PREAMP Ch.Mode” est ré-glé sur “Single”, le canal de préampli A est sélectionné.	Quand “PREAMP Ch.Mode” est ré-glé sur “Dynamic”, l'affichage alter-ne les canaux A et B en fonction du niveau d'entrée.
AB	Quand “PREAMP Ch.Mode” est ré-glé sur “Single”, le canal de préampli B est sélectionné.
BE	“PREAMP Ch.Mode” est règ lé sur “Dual Mono” ou “Dual L/R”.
E	Cette icône apparait lorsque la fonction “PREAMP Solo” est coupée.
S	Cette icône apparait lorsque la fonction “PREAMP Solo” est activée.

Pour en savoir davantage sur les icônes OUTPUT SELECT, voyez "Réglages pour un appareil branché (Output Select)" (p. 26).

Variations de la page principale

La page principale du GT-10 compte plusieurs types d'affichage. Vous pouvez désirer l'affichage voulu de la page principale avec

• Vous pouvez utiliser les commandes PARAMETER 1~4 pour régler les paramètres affichés dans le bas de la page principale. Vous pouvez également changer les assignations de paramètres à la page "SYS KNOB ASSIGN" (p. 48). Le nom des paramètres affichés à la page principale est abrégé. Pour en savoir davantage sur les noms des paramètres, voyez "Paramètres pilotables avec PDL: CTL/EXP" (p. 127) ou "Affichage des noms des paramètres pilotables avec 'SYS KNOB SETTING'" (p. 140).

Affichage 1

Cet affichage indique le nom du Patch ainsi que les paramètres que vous pouvez régler avec les commandes PARAMETER 1~4.

Affiche 2

Cet affichage indique le nom du Patch ainsi que les sélections de préampli du Patch et le canal de préampli utilisé.

Affichage 3

Cet affichage indique le mode de canal de préampli en vigueur et le préampli sélectionné.

Affichage 4

Cet affichage indique les fonctions assignées aux pédales CTL 1 & 2, au commutateur EXP PEDAL SW et à la pédale EXP.

Affiche 5

Cet affichage indique les fonctions assignées au commutateur de pédale numérotée, aux pédales CTL 3 et 4, et à la pédale d'expression externe (EXP PEDAL2).

* Icônes S et A apparaissant pour les affichages 4 et 5.
S	L'icône S est affichée quand la fonction "Pedal" est activée (p. 49).
I	L'icône A est affichée quand la fonction "Patch Assign" est activée (p. 52).

Affichage 6

Cet affichage apparait en mode "Manual" (p. 57). Le mode "Manual" n'est en vigueur que quand cette page est affichée. Une pression sur [CATEGORY/ENTER] à cette page vous permet d'effectuer des réglages en mode manuel ("MANUAL MODE SETTING").

Affichage 7

Les effets et leur séquence de connexion (CHAIN) pour un canal sont affichés.

Affiche 8

Le nom du Patch et l'indicateur de niveau de sortie sont affichés.

Réglage du niveau de sortie

Réglez le niveau de sortie du GT-10 avec OUTPUT LEVEL.

Réglages pour un appareil branché (output select)

Sélectionne le type d'appareil branché à la sortie OUTPUT.

Pour tirer le maximum du GT-10, régalez correctement le paramètre "OUTPUT SELECT" en fonction de la configuration que vous utilisez.

• Le simulateur de haut-parleur (p. 101) n'est activé que si "OUTPUT SELECT" est réglé sur "LINE/PHONES".
• Vous ne pouvez pas modifier le son avec "Output Select" quand "PREAMP On/Off" (p. 100) est réglé sur "Off".

La page de réglage OUTPUT SELECT apparaît.
1.	OUTPUT SELECT Mode: Patch Select: JC-120 JC-120
2.	Amenez le curseur sur “Mode”.
3.	Choisissez le mode.

Réglage	Explication
Patch	Le réglage “Output Select” du Patch est utilisé. Cela permet de d’voir un réglage de sortie différent pour chaque Patch.
System	Le réglage “Output Select” du système est utilisé. Tous les Patchs adoptent le même réglage de sortie.

4.	Amenez le curseur sur “Select”.
5.	Effectuez votrechoix avec “Select”.

Réglage	Explication	Icône affichée à la page principale
JC-120	Choisissez ce réglage si vous utilisez un ampli JC-120 Roland.
SMALL AMP	Sélectionnez ce réglage si vous branchez un petit ampli de guitare.
COMBO AMP	Sélectionnez ce réglage si vous branchez votre apparéil à l'entrée guitare d'un ampli combo autre qu'un JC-120 (ou l'ampli et le ou les haut-parleurs constituent un ensemble).* Selon votre ampli de guitare, vous pouvez aussi obtenir de bons résultats avec le réglage "JC-120".
STACK AMP	Sélectionnez ce réglage lorsque vous branchez l'apparéil à l'entrée guitare d'un ampli de guitare multi-corps (l'ampli et le ou les haut-parleurs sont séparés).
JC-120 Return	Sélectionnez ce réglage lorsque vous branchez l'apparéil à la prise RETURN d'un JC-120.
COMBO Return	Sélectionnez ce réglage lorsque vous branchez l'apparéil à la prise RETURN d'un combo.
STACK Return	Sélectionnez ce réglage lorsque vous connectez l'apparéil à la prise RETURN d'une tour ou d'un ampli de puissance monté en rack.
LINE/PHONES	Sélectionnez ce réglage quand vous utilisez un casque ou pour connecter un enregistreur multipiste.* Lorsque vous utilisez le simulator de haut-parleur, choisissez LINE/PHONES.

Mise hors tension

Avant la mise hors tension, vérifiez les points suivants.

Le volume du GT-10, de l'ampli et des autres périphériques doit être réglé au minimum.

1. Mettez d'abord l'ampli de guitare (ampli de puissance) hors tension puis les processeurs d'effets externes et les autres appareils.

POWER

1. ON Mettez le GT-10 hors tension. OFF

	7	6	5	4	3	2	1
Normal	B	E	A	D	G	B	E
1/2 ton plus bas	A#	D#	G#	C#	F#	A#	D#

Accorder la guitare (TUNER)

Lorsque l'accordeur est activé, les sons reçus par le GT-10 sont transmis tels quels à la sortie (Bypass).

Vous pouvez alors accorder votre guitare.

Activer/couper l'accordeur

Chaque pression active et coupe alternativement l'accordeur.

Affichage lors de l'accordage

Lorsque l'accordeur du GT-10 est activé, le nom de la note et le guide d'accordage apparaisent à l'écran, indiquant l'écart entre le signal reçu et la note affichée.

Lorsque la différence avec la note juste est inférieure à 50 cents (centièmes), le guide d'accordage indique l'écart. Regardez l'écran et accordez la corde jusqu'à ce que le témoin central s'allume.

Comment accorder la guitare

1. Jouez une note ouverte sur la corde à accorder.

Le nom de la note se rapprochant le plus de la hauteur de la corde jouée s'affiche à l'écran.

MEMO Jouez une seule note sur la corde à accorder.

1. Accordez la corde jusqu'à ce que son nom s'affiche.

ASTUCE Accord global

1. Regardez l'écran et accordez la corde jusqu'à ce que le témoin central s'allume.

Lorsque vous accordez une corde d'une guitare équipée d'un vibrato, les autres cordes peuvent se désaccorder. Dans ce cas, effectuez d'abord un accordage approximatif de toutes les cordes puis accordez plus finement chaque corde.

1. Répétez les étapes 1 à 3 jusqu'à ce que toutes les cordes soient accordées.

Modifier les réglages de l'accordeur (tuner pitch)

Activez l'accordeur.

Amenez le curseur sur "PITCH".

Réglez le diapason.

• La fréquence du A4 (le La central sur un clavier de piano) jouée par un instrument (comme un piano) qui donne la hauteur de référence aux autres instruments est appelée le diapason.
• Par défaut, le diapason est réglé sur 440Hz.

Plage	Explication
435Hz–445Hz	Ce paramètre règle le diapason.

Modifier les réglages de l'accordeur (tuner output)

1. TUNER/ BYPASS	Activez l'accordeur.
2.	Amenez le curseur sur “OUTPUT”.
3.	Sélectionne la sortie lorsquè l'accordeur est utilisé.	MEMO • Si vous réglez “OUTPUT” sur “Bypass” alors que l'accordeur est activé, vous pouvez régler le volume du signal direct avec la pédale EXP. • “OUTPUT” est réglé sur “Bypass” à la sortie d’usine.

Réglage	Explication
Bypass	Le signal d'entrée du GT-10 est envoyé directement à la sortie, sans le moins-traitement.
Mute	Lessons sont coupés (aucun son n'est produit).

Activer/couper l'accordeur avec la pédale CTL

Vous pouvez régler "CTL Pedal" (p. 49) sur "Tuner" pour activer/couper l'accordeur avec la pédale CTL.

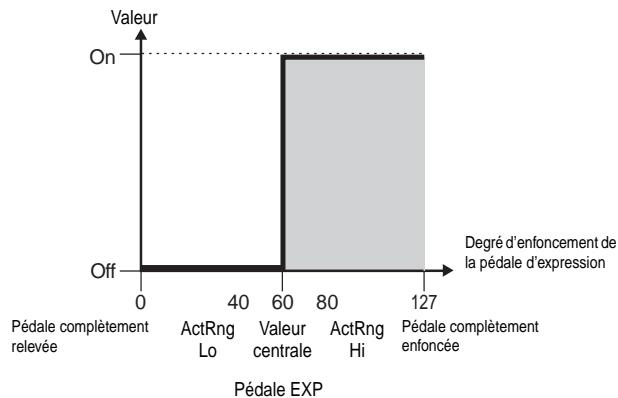

Activer/couper l'accordeur en relevant la pédale EXP

Lorsque la pédale EXP pilote le volume, réglez une des assignations ASSIGN 1~8 de la façon suivante. En effectuant ces réglages, vous pouvez activer l'accordeur en relevant la pédale EXP.

Activer/couper l'accordeur avec la pédale numérique du patch

Réglez le paramètre “NUM PDL SW” (p. 59) sur “Tuner” pour activer/couper l'accordeur avec la pédale numérotée du Patch en vigueur.

Qu'est-ce qu'un patch?

Un "Patch" est un ensemble d'effets et de réglages de paramètres.

Le GT-10 peut contenir 400 Patches en mémoire, agencés par banques et par numéros.

Banques utilisateur (U01~U50)

Les nouveaux Patches d'effets que vous créez sont sauvegardés dans les banques utilisateur. Les Patches de ces banques sont appelés "Patches utilisateur".

Un "U" apparaît à l'écran quand un Patch utilisateur est sélectionné.

Banques preset (préprogrammées) (p01~p50)

Les banques préprogrammées contiennent des Patches d'effets vous permettant d'exploiter les possibilités du GT-10. Les Patches de ces banques sont des "Patches Preset" (préprogrammés). Quand vous changez les réglages d'un Patch préprogrammé, sauvegardez le son obtenu dans un Patch utilisé. Il est impossible de remplacer un Patch préprogrammé.

Un "P" apparait à l'écran quand un Patch préprogrammé est sélectionné.

Sélectionner un patch avec les pédales

Pour changer de Patch, il faut sélectionner une banque (U01~U50, P01~P50) et un numéro de Patch (1~4). La banque et le numéro sont affichés à l'écran du GT-10, comme le montre l'illustration suivante.

Lors de la sélection de Patch, il ne suffit pas de sélectionner une nouvelle banque, il faut aussi préciser le numéro de Patch. Pour pouvoir changer de Patch en changeant simplement de banque, modifier le réglage du paramètre "Bank Change Mode" (p. 74). - Vous pouvez également faire en sorte que certains effets soient conservés lorsque vous changez de Patch. Pour en savoir plus, voir "Maintenir le son de l'effet après un changement de Patch (Patch Change Mode)" (p. 70).

Changer de patch au sein de la même banque

Sélectionnez le numéro du Patch voulu.

Choisir un patch dans une autre banque

Sélectionnez la banque.

Sélectionnez le numéro du patch voulu.

• Le témoin de la pédale actionnée s'allume.
• Sur le GT-10, vous ne pouvez changer de Patch qu'à la page principale. Si nécessaire, appuyez sur [EXIT] pour retourner à la page principale (p. 24)

Utilisez les pédales BANK pour désélectionner la banque. Après la sélection de banque, le GT-10 attend le numéro de Patch et les témoins des pédales numérotées.

• Le témoin de la pédale actionnée s'allume.
• Sur le GT-10, vous ne pouvez changer de Patch qu'à la page principale. Si nécessaire, appuyez sur [EXIT] pour retourner à la page principale (p. 24)

Sélectionner un patch avec la molette

Choisissez un Patch.

Sur le GT-10, vous ne pouvez changer de Patch qu'à la page principale. Si nécessaire, appuyez sur [EXIT] pour retourner à la page principale (p. 24)

Répartir les patches en catégories (CATEGORY)

Le GT-10 vous permet de répartir les Patchs dans un certain nombre de catégories. Cette fonction s'appelle "CATEGORY" (p. 41). Le fait de préciser une catégorie pour chaque Patch facilite les recherches ultérieures.

1. CATEGORY/ ENTER	La page "CATG" apparait. Les catégories et les Patchs qui en dé-pendent sont affichés sous forme de listedes.	MEMO • Sur le GT-10, vous ne pouvez changer de Patch qu'à la page principale. Si nécessaire, appuyez sur [EXIT] pour returner à la page principale (p. 24) • Vous pouvez aussi afficher la page CATG en sélectionnant "PATCH SEARCH" à la page SYSTEM.
	CATG/USER 1 U01-1/GT-10 J01-2/DUBLIN 04 CRUNCH J01-3/SEATTLLE 68 J01-4/AUSTIN 86 J02-1/FAT CLEAN J02-2/BLUES LEAD J02-3/80s LOUD MS+OD-1
2. Séléctionnez la catégorie.
3. Le GT-10 active le Patch sélectionné.

Régler un son

Sur le GT-10, les paramètres de l'égaliseur maître sont assignés par défaut aux commandes PARAMETER de la page principale. Réglez le timbre global, de tous les Patches avec les commandes PARAMETER.

1.	Choisissez un Patch.
2.	Commande P1: Règle le timbre du grave. Commande P2: Règle le timbre du méodium. Commande P3: Règle le timbre de l'aigu.

Créer un son bien précis (create)

Si vous savez quel genre de son vous souhaitez créer, vous pouvez partir d'un Patch relativement semblable au son souhaité et l'éditer. La fonction "EZ TONE CREATE" vous permet de trouver rapidement les réglages nécessaires en fonction du genre de musique et de l'ambiance du morceau.

La page "SETTING" de la fonction "EZ TONE CREATE" apparaît.
EZ/STEP1:SETTING SINGLE LINE/ PHONES YOUR PICKUP	OUTPUT SELECT
2.	Commande P1, P2: Sélectionne le type de micro de guitare. Commande P3, P4: Sélectionne le matériel branché au GT-10.
3.	La page "TONE" pour EZ TONE CREATE apparaît.
4.	Commande P1, P2: Sélectionne le son de base. Commande P3, P4: Sélectionne une variation.
5.	La grille "DRIVE" de la fonction "EZ TONE CREATE" apparaît.
6.	Commande P1, P2: Rôle la distorsion (DRIVE). Commande P3, P4: Rôle le niveau du signal de distorsion.
7.	La grille "EFX" pour EZ TONE CREATE apparaît.
8.	Régliez les effets jusqu'à ce que vous obtieniez le son voulu. Exemple: Réglage du delay Commande P1, P2: Rôle le temps de retard. Commande P3, P4: Rôle le niveau du signal de delay.

Régler un son (edit)

La fonction EZ TONE EDIT vous permet de régler facilement le son d'un Patch, sans devoir manipuler des paramètres complexes.

La page "EZ TONE EDIT" apparait.

Commande P1: Règle la distorsion (DRIVE).

Commande P2: Règle le temps de retard.

Commande P3: Règle le niveau du signal de delay.

Commande P4: Détermine le niveau du chorus.

Activer/couper un effet

Pour activer ou couper les effets internes du GT-10, utilisez le bouton correspondant. Quand un effet est activé, le témoin du bouton s'allume. Il s'éteint quand l'effet est coupé.

[MASTER/PEDAL FX] ne s'allume pas.

La page de réglage d'effet apparait.

Appuyez de nouveau sur le bouton actionné à l'étape 1.

Chaque pression active et coupe alternativement l'effet.

1. Répétez les étapes 1 et 2 pour sélectionner un autre effet.

• Avec [FX-1] et [FX-2], les réglages de l'effet sélectionné sont affichés.
• Une pression sur [MASTER/PEDAL FX] affiche la page "MST/PDL FX".

• Si vous voulez attribuer un nom au Patch ou en modifier le nom, voyagez la section "Nommer un Patch (PACK NAME)" (p. 43) avant d'effectuer la sauvegarde.
• Pour sauvegarder le son avec les nouveaux règles, suivez la procédure décrite sous "Sauvegarder un Patch (PATCH WRITE)" (p. 44).

Vous pouvez utiliser les commandes P1~P4 pour activer ou couper les effets dont les icônes sont affichées à la page "PATCHEDIT" ou "MST/PDLFX".

Configuration simple des effets (quick setting)

Chaque effet dispose de réglages préprogrammés ("Quick Settings").

Vous pouvez très facilement créer de nouveaux sons en sélectionnant et en combinant ces réglages rapides ("Quick").

La page de réglage correspondant à l'effet apparait.
COMPRESSOR Quick:User Settings TYPE SUS-TAIN ATT-ACK LEVEL Comp 50 50 50 COMPRESSION
Sélectionnez le réglage "Quick" voulu. U**: User Quick Setting P**: Preset Quick Setting MEMO Pour les réglages "Quick" PREAMP, des effets FX-1 et FX-2 ou ASSIGN 1~8, voupez charger les réglages décrits ci-dessous. • PREAMP (vous pouvez charger les réglages séparément pour les canaux A et B.) U01-1.A - U50-4.B: Réglage de Patch utiliser P01-1.A - P50-4.B:Réglage de Patch préprogrammé • Chaque effet de FX-1 ou FX-2 (vous pouvez charger les réglages separément pour FX1 et FX2.) U01-1.1 - U50-4.2: Réglage de Patch utiliser P01-1.1 - P50-4.2: Réglage de Patch préprogrammé • ASSIGN (vous pouvez charger les réglages séparément pour ASSIGN 1~8) U01-1.1 - U50-4.8: Réglage de Patch utiliser P01-1.1 - P50-4.8: Réglage de Patch préprogrammé	MEMO • Lorsque vous avez sélectionné FX-1 ou FX-2 à l'étape 1, les réglages de l'effet sélectionné par le paramètre FX1/FX2 Select (p. 104) sont modifiés. • Si vous avez sélectionné PREAMP à l'étape 1, voupez selectionner des réglages différents pour les canaux A et B. • Si vous voulez attribuer un nom au Patch ou en modifier le nom, voirz la section "Nommer un Patch (PATCH NAME)" (p. 43) avant d'effectuer la sauvegarde. • Pour sauvegarder le son avec les nouveaux réglages, suivez la procédure déscribe sous "Sauvegarder un Patch (PATCH WRITE)" (p. 44).

Alterner l'affichage des commandes et de la liste

Vous pouvez choisir l'affichage de la page de réglage des effets et opter pour l'affichage des commandes ou de la liste.

1.

EFFECTS SELECT

COMP

~

REVERSE

Chaque pression sur ce bouton alterne l'affichage des commandes et de la liste.

[FX-1] et [FX-2] affichent les régles de l'effet sélectionné.

Régler les paramètres

Chaque effet comprend différents types de paramètres. Vous pouvez des sons avec plus de précision en éditant chacun de ces paramètres individuellement.

1. Pour régler les paramètres d'un autre effet, recommencez les opérations 1 et 2.

• [FX-1] et [FX-2] affichent les réglages de l'effet sélectionné.
• Une pression sur [MASTER/PEDAL FX] affiche la page "MST/PDL FX".

Certains effets disposent de plusieurs pages de paramètres. Utilisez les boutons [ ] et [ ] pour changer de page.

• Si vous voulez attribuer un nom au Patch ou en modifier le nom, voir la section "Nommer un Patch (PACK NAME)" (p. 43) avant d'effectuer la sauvegarde.
• Pour sauvegarder le son avec les nouveaux réglages, suivez la procédure décrite sous "Sauvegarder un Patch (PATCH WRITE)" (p. 44).

Utiliser les commandes PARAMETER

Aux pages d'effets, les commandes régissent les paramètres affichés à l'écran.

Sélectionner le 'type' pour od/ds ou PREAMP

En choisissant l'affichage des commandes de la page de réglage "OD/DS" ou "PREAMP", vous pouvez déselectionner le "TYPE" avec la commande P1 et les boutons [▼] et [▲]. Les réglages "TYPE" pour "OD/DS" et "PREAMP" sont groupés en plusieurs catégories.

Commande P1 : Cette commande permet de sélectionner la catégorie générale pour "OD/DS" (ou "PREAMP").

[] et []: Ces boutons permettent de sélectionner le "TYPE" au sein de la catégorie.

Pour en savoir plus, voyez "Chapitre 8 Guide des paramètres" (p. 98).

Régler l'égalisation (EQ) (equalizer)

À la page "EQ", [DISPLAY MODE] vous permet de changer l'affichage pour visualiser les réglages sous forme graphique.

Utilisez les boutons [ ] et [▶] pour changer de page onglet et servez-vous des commandes P1~P4 pour régler les paramètres respectifs.

Vous pouvez faire de même pour régler les divers paramètres "PARA EQ" pour FX-1 et FX-2.

Pour en savoir plus, voyez "Chapitre 8 Guide des paramètres" (p. 98).

Réglages 'graphic EQ' pour fx-1/2

À la page "GRAPHIC EQ" pour FX-1 ou FX-2, [DISPLAY MODE] vous permet de changer l'affichage pour visualiser les réglages sous forme de série de curseurs.

Sélectionnez la plage que vous pouvez régler avec [ ] et [▶] puis réglez les différents paramètres avec les commandes P1~P4.

Pour en savoir plus, voyez "Chapitre 8 Guide des paramètres" (p. 98).

Changer l'ordre de connexion des effets (effect chain)

Voici comment vous pouvez modifier l'ordre des effets:

La page "MST/PDL FX" apparait.
1.	Séléctionnez "FX CHAIN".
2.	La page "FX CHAIN" apparait.
3.	CATEGORIES/ENTER
4.	Choisissez l'effet à déplacer.
5.	Déplacez l'effet à l'endroit où vous foulez l'insérer.
6.	Pour effectuer d'autres changements, recommenciez les opérations 4 et 5.

Indicateur du niveau du signal d'effet

Vous pouvez visualiser le niveau de sortie de chaque effet dans le coin supérieur droit de la page "FX CHAIN".

Pour vérifier le niveau de sortie du signal d'effet, amenez le curseur sur l'effet en question.

Vous pouvez visualiser le niveau des signaux arrivant à la prise INPUT en sélectionnant "".

Sélectionnez "C" pour afficher le niveau de sortie des signaux du GT-10.

Grouper les patches en catégories (CATEGORY)

Assigner les Patches à des catégories.

1.	Sélectionnez le Patch à inclure dans une catégorie.
2.	La page “MST/PDL FX” apparait.
	MST/PDL FX/ Présenter Master
	BPM /KEY PDL FX ASSIGN
3.	Sélectionnez “NAME”.
	MST/PDL FX/ Présenter PATCH NAME
	FX CHAIN NAME
4.	La page “PATCH NAME” apparait.
5.	Sélectionnez une catégorie.	MEMO • Si vous voulez attribuer un nom au Patch ou en modifier le nom, voiriez la section “Nommer un Patch (PATCH NAME)” (p. 43) avant d'effectuer la mauvegarde. • Pour saugevager le nom avec les nouveaux réglages, suivez la procédure désrite sous “Sauvegader un Patch (PATCH WRITE)” (p. 44).
	T-1G ABCDEFGHJKLMNOPQRSTUWXYZ CURSOR INS DEL KEYWD AO! EXAR CATG

Nommer des catégories utiliser (category NAME)

La fonction "CATEGORY" propose dix catégories utilisées (USER1~10) que vous pouvez nommer comme vous le voulez.

La page "SYSTEM MENU" apparait.

SYSTEM MENU Présenter PATCH SEARCH Q PATCH SEARCH TUNER INPUT/ OUTPUT PATCH EDIT

Sélectionnez "CATEGORY NAME".

SYSTEM MENU Présenter USER CATEGORY NAME LCD MIDI USB ABC CATEGOR NAME

La page "CATEGORY NAME" apparait.

CATEGORY NAME USER CATEGORY 1 USER 1 ABCDEFGHIJKLMNOPQRSTUWXYZ O:CURSOR :INS :DEL VAL :AB! :AK:X:A CATG

Sélectionnez la catégorie utilisateur à nommer.

Suivez la procédure désrite sous "Nommer un Patch (PACK NAME)" (p. 43) pour changer le nom de la catégorie.

Le page principale apparait.

Nommer un PATCH (PATCH NAME)

Chaque Patch peut se voir attribuer un nom (PACK NAME) de seized caractères maximum. Choisissez un nom dérivant sommairement l'effect ou évoquant le nom du morceau.

1.	Sélectionnez le Patch à nommer.
2.	La page “MST/PDL FX” apparait.
	MST/PDL FX Présenter MASTER BPM KEY ASSIGN
3.	Sélectionnez “NAME”.
	MST/PDL FX Présenter PATCH NAME ABCDHISTORY A:CURSOR INS DEL KEYWD A0! 3<A> CATG
4.	CATEGORIES/ENTER A:CURSOR INS DEL KEYWD A0! 3<A> CATG
5.	Amenez le curseur sur le caractère à changer.
6.	Sélectionnez le caractère.

Vous pouvez effectuer les opérations suivantes.

Opération	Description	Opération	Description
	Insère un espace à la position du%Hancer.		Efface le caractère et décale les caractères suivants vers la gauche.
1	Insère un mot de passer associé au Patch à la position du cancer.	2	Affiche successivement les lettres, les chiffres et les symboles.
3	Alterne entre majuscules et minuscules.	4	Détermine la catégorie du Patch. Voyez "Grouper les Patchs en catégories (CATEGORY)" (p. 41).

1. Si vous voulez poursuivre l'édition, répétez les étapes 5 et 6.

Pour sauvegarder le nom avec les nouveaux réglages, suivez la procédure décrite sous "Sauvegarder un Patch (PATCH WRITE)" (p. 44).

Sauvegarder un PATCH (PATCH WRITE)

Pour sauvegarder les nouveaux réglages, utilisez la fonction "Write".

Le son du Patch de destination est remplacé par le nouveau son.

1. WRITE La page “PATCH WRITE” apparait.		MEMO Si le Patch sélectionné n’a pas été modifié, la page “PATCH COPY” apparait.
2.	Choisissez le Patch utilisateur de destination.	MEMO Pour annuler la sauvegarde, appuyez sur [EXIT]. La page principale réapparaît.
	Write to GT-10 WRITE:EXECUTE COMP - NET: QUICK FX WRITE DISPLAY: PATCH NAME	ASTUCE Vous pouze également suivre la procédure déscribe dans la section “Sélectionner un Patch avec les pèdales” (p. 32) pourCHOISIR le Patch de destination.
3. WRITE Le GT-10 sauvegarde les nouveaux régliages dans le Patch de destination.		MEMO Si vous voulez attribuer un nom au Patch ou en modifier le nom, voyagez la section “Nommer un Patch (PATCH NAME)” (p. 43) avant d’effectuer la sauvegarde.

Copier des patches (PATCH COPY)

Vous pouvez copier un Patch utilisé ou préprogrammé dans un Patch utilisé.

Le son du Patch de destination est remplacé par le nouveau son.

1.	Sélectionnez le Patch à copier.	cf. “Sélectionner un son (Patch Change)” (p. 31)
2.	La page “PACK COPY” apparait.	MEMO Si le Patch sélectionné a été modifié, la page “PACK WRITE” apparait.
3.	Choisissez le Patch utilisateur de destination.	MEMO Pour annuler la mauvegarde, appuyez sur [EXIT]. La page principale réappaît. ASTUCE Vou陝 peut également suivre la procédure déscribe dans la section “Sélectionner un Patch avec les pèdales” (p. 32) pour sélectionner le Patch de destination.
4.	Le GT-10 copied le Patch sélectionné à l'étape 1 dans la destination choisisie.

Échanger des patches (PATCH exchange)

Sur le GT-10, vous pouvez échanger les positions de deux Patchs utilisés. La méthode est décrite ci-dessous.

1.	Sélectionnez le premier Patch de l'échange.	“Sélectionner un son (Patch Change)” (p. 31)
2.	La page “PATCH COPY” apparait.	MEMO Si le Patch sélectionné a été modifié, la page “PATCH WRITE” apparait.
3.	Sélectionnez la page “PATCH EXCHANGE” (onglet 2).
	PATCH EXCHANGE/2 1 Exchange U01-1 GT-10 WRITE: EXECUTE COMP - N5T: QUICK FX WRITE
4.	Sélectionnez le second Patch utilisé de l'échange.	MEMO Pour annuler la sauvégarde, appuyez sur [EXIT]. La page principale réapparaît. ASTUCE Vous peuvent également suivre la procédure déscribe dans la section “Sélectionner un Patch avec les pédales” (p. 32) pour selectionner la destination de l'échange.
5.	Le GT-10 échange les positions des deux Patchs utilisé.

Initialisation d'un PATCH (PATCH INITIALIZE)

Veuillez rétablir les réglages d'usine originaux (initialiser) des Patchs utilisés. Cela vous permet de créer de nouveaux Patches en partant de zéro.

Toutes les modifications apportées au Patch sont perdues après l'initialisation.

1. WRITE La page “PATCH COPY” apparait.		MEMO Si le Patch sélectionné a été modifié, la page “PATCH WRITE” apparait.
2. Séléctionnez la page “PATCH INITIALIZE” (onglet 3).
3. Séléctionnez le Patch utilisé à initiaiser.		MEMO Pour annuler l'initialisation, appuyez sur [EXIT]. La page principale réapparaît. ASTUCE Vous可能會 également suivre la procédure déscribe dans la section “Sélectionner un Patch avec les pédales” (p. 32) pour désirer le Patch à initiaiser.
4. Le motif sélectionné est reproduit.

Sauvegarder les réglages par effets (user quick settings)

Vous pouvez sauvegarder vos réglages non seulement dans des Patchs mais aussi par effets individuels.

Comme vous pouvez utiliser ces réglages dans d'autres Patches, à l'instar des réglages rapides préprogrammés ("Preset Quick Settings", p. 37), vous pouvez sauvegarder vos propres réglages et les exploiter ultérieurement dans vos nouveaux Patches ("\$User Quick Settings").

Effets pouvant être sauvegardés
PREAMP pour chaque canal	CHORUS	EQ	Effets FX-1/FX-2
OD/DS	REVERB	PEDAL FX WAH et Pedal Bend	ASSIGN 1~8
DELAY	COMP	SEND/RETURN

WRITE

La page "PATCH COPY" apparait.

Sélectionnez les réglages d'effet à sauvegarder.

La page de sélection de la destination de sauvegarde des réglages apparaît.

Sélectionnez la destination pour les réglages.

WRITE

Les réglages sont sauvegardés.

• Pour sauvegarder les réglages "ASSIGN 1~8" (p. 52), règlez le paramètre "SOURCE" sur "ASSIGN 1~8".
• Quand "PREAMP" est la source, les règles du canal sélectionné (paramètre "Channel Select", p. 100) sont sauvegardées. Les règles des effets sélectionnés pour FX1/FX2 (p. 104) sont sauvegardées pour FX-1/FX-2.
• Les canaux PREAMP changent avec chaque pression sur [PREAMP].
• Les effets suivants changent avec chaque pression sur [MASTER/PEDAL FX].
• PEDAL WAH
• PEDAL BEND
• SEND/RETURN
• ASSIGN 1~8

Si vous voulez changer le nom du réglage utiliser "Quick" (12 caractères), appuyez sur [DISPLAY MODE]. Pour savoir comment changer le nom, voir les étapes 4~6 sous "Nommer un Patch (PATCH NAME)" (p. 43).

Copier ou échanger des réglages PREAMP entre canaux

Vous pouvez copier les réglages PREAMP d'un canal dans un autre ou échanger les réglages des deux canaux.

WRITE

La page "PACK COPY" apparaît.

La page "CH A/B UTILITY" apparaît.

CHANNEL

SELECT A O

Choisissez la fonction de copie ou d'échange.

Affichage	Explication
PreAmp&Sp Ch.A→B	Copie les régles “PREAMP” et “SPEAKER” du canal A dans le canal B.
PreAmp&Sp Ch.B→A	Copie les régles “PREAMP” et “SPEAKER” du canal B dans le canal A.
PreAmp&Sp Ch.A↔B	Echange les régles “PREAMP” et “SPEAKER” du canal A avec ceux du B.
Chain Ch.A↔B	Echange les régles “PREAMP” et “SPEAKER” du canal A avec ceux du B et échange l'agen-cement d'effets de la chaleur A avec celui de la chaleur B.

WRITE

La fonction est exécutée.

Assigner des fonctions aux commandes de la page principale

Vous pouvez changer les fonctions des commandes PARAMETER.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "CONTROL".
		SYSTEM MENU PressiENTER CONTROLLER PHRASE MANUAL PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page "CONTROLLER" apparait.
4.		Sélectionnez la page "SYS KNOB SETTING" (onglet 1).
		CONTROLLER 1 mm SYS KNOB SETTING
		Knob P1: MASTER:Low Knob P2: MASTER:Mid Knob P3: MASTER:High Knob P4: Patch Level
5.		Sélectionnez une commande (P1~P4) dont vous voulez chan- ger l'assignation.
6.		Modifiez les réglages de paramètres.	cf. Pour en savoir plus sur les paramètres assignables, voyez "Affichage des noms des paramètres pilotables avec 'SYS KNOB SETTING'" (p. 140).
7.	Pour changer le paramètre assigné à une autre commande, recommencze les opérations 5~6.
8.	EXIT deux fois.	La page principale apparaît.	MEMO Les paramètres "CONTROLLER" sont des paramètres système. Ils sont donc sauvégardés au moment où ils sont entrés sans recours à la fonction "Write".

Fonctions assignées en permanence aux pédales ctl/exp (pedal function)

Vous souvez sauvager les assignations de paramètres aux pédales CTL et EXP ainsi qu'au commutateur de pédale d'expression (EXP PEDAL SW) comme réglage système du GT-10.

SYSTEM

La page "SYSTEM MENU" apparaît.

Sélectionnez "CONTROL".

CATEGORY/ ENTER

La page "CONTROLLER" apparaît.

Knob P1: MASTER: Low Knob R2: MPSTER: Mid KnohDZ: MPSTFDHgh KINDBPS: INsTER.119 RHB 4: PcHcLeve1

Sélectionnez le contrôleur dont vous pouvez changer l'assignation.

Sélectionnez "Préférences".

Réglez le paramètre "Prefernc" sur "System".

Sélectionnez le paramètre du contrôle dont vous pouvez changer le réglage.

Modifiez le réglage du paramètre.

1. Pour changer le paramètre assigné à un autre contrôleur, recommencez les opérations 4~6.

10.

EXIT x2

La page principale apparaît.

Pour en savoir plus sur les paramètres assignables, voyez "Function" (p. 140).

Les paramètres CONTROLLER sont des paramètres système. Ils sont donc sauvegardés au moment où ils sont entrés sans recours à la fonction "Write".

Exemple de réglage de la fonction d'une pédale

En réglant les paramètres de la page "EXP1 PEDAL SETTING" comme illustré ci-dessous, vous pouvez utiliser en permanence la pédale EXP du GT-10 comme pédale wah.

Prefernc:	System
Function:	WAH
Min:	0
Max:	100

Régler les fonctions des pédales ctl/exp par patch (pedal FX)

Cette procédure détermine la fonction des contrôleurs du GT-10 (pédales CTL/EXP, commutateur EXP PEDAL SW) pour les Patches individuels.

• Réglez le paramètre "Preference" des pédales CTL/EXP et du commutateur EXP PEDAL SW (p. 139) sur "Patch".

La page "MST/PDL FX" apparaît.

Sélectionnez "PEDAL/FX".

La page "PDL: CTL/EXP" apparaît.

Effectuez les réglages.

P1: Pédale CTL1 P2: Pédale CTL2 P3: Commutateur de pédale EXP P4: Pédale EXP

1. Pour sauvegarder les réglages, utilisez la fonction "Write" (p. 44).

Chaque pression sur [DISPLAY MODE] alterne l'affichage des commandes et de la liste.

• Certains paramètres de la pédale EXP ont plusieurs pages onglets de réglages. Utilisez les boutons [ ] et [ ] pour changer de page.
• Chaque pression sur [MASTER/PEDAL FX] sélectionne un nouveau paramètre pour la pédale EXP, selon l'ordre suivant.

Paramètre	Description
FV	Active/serve le réglage du volume.
PB	Active/serve la fonction Pitch Bend.
WAH	Active/serve la fonction Wah.

Le réglage sélectionné est affiché de façon contrastée dans le coin inférieur droit de l'écran.

Pour en savoir plus sur les paramètres assignables, voyez "SW&PDL FUNCTION" (p. 124).

Réglages 'quick' pour la fonction de la pédale EXP

Vous pouvez sélectionner les réglages "Quick" si vous assignez la fonction WAV/FV, PB/FV, WAH ou PB à la pédale EXP. La sélection de ces réglages tout prêts (réglages "Quick") vous permet de d'attribuer instantanément des valeurs optimales aux paramètres. Les réglages sont effectifs de façon aussi simple que rapide, ce qui vous évite de devoir régler chaque paramètre individuellement.

1. Effectuez les opérations 1~3 décrites sous "Régler les fonctions des pédales CTL/EXP par Patch (Pedal FX)" (p. 50) pour afficher la page "PDL: CTL/EXP".

2.	4	Choisissez "WAV/FV", "PB/FV", "WAH" ou "PB".
3.		La page "CONTROLLER EXP1 PEDAL SETTING" (2) apparaît.
		PDL:WAH QUICK:---User Setting TYPE :----PEDAL MIN :----PEDAL MAX :----PEDAL LEVEL :----PEDAL WO WAH :----PEDAL 100 :----PEDAL 100 :----PEDAL MASTER:HOFFON
4.		Choisissez un réglage "Quick" (P01~P08, U01~U10).	cf. Pour en savoir plus sur les réglages, voyagez "SW&PDL FUNCTION" (p. 124).

Affichage	Explication
Quick:U**	Réglages "Quick" utiliser
Quick:P**	Réglages "Quick" préprogrammés
U01-1-U50-4	Patch utiliser	MEMO Lorsque vous sélectionnez un Patch utilisé ou préprogrammé, vous pouvez utiliser son réglage d'assignation tel quel.
P01-1-P50-4	Patch préprogrammé

1. Pour sauvegarder les réglages, utilisez la fonction "Write" (p. 44).

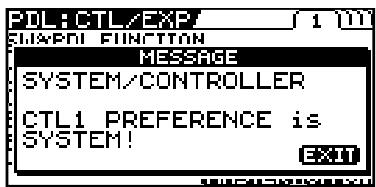

Affichage de messages "SYSTEM/CONTROLLER

Ces messages apparaissent quand le paramètre "Prefernc" du contrôleur dont vous tentez de changer les règles (page "CONTROLLER", p. 139) est réglé sur "System". Cela signifie que les règles de la page "SW&PDF FUNCTION", qui sont des paramètres de Patch, n'ont aucune effet. Pour activer les règles de la page "SW&PDF FUNCTION", réglez le paramètre "Prefernc" sur "Patch" au préalable.

Pour supprimer ce message, appuyez sur [EXIT].

Assignation des fonctions aux contrôleurs par patches (assign)

Vous pouvez effectuer pour chaque Patch les réglages pour les pédales CTL/EXP, le commutateur EXP PEDAL SW et les contrôleurs externes (commutateur au pied et pédale d'expression) branchés aux prises EXP PEDAL 2/CTL 3,4 en face arrière. Vous pouvez sauvegarder jusqu'à huit réglages distincts par Patch (assignations 1~8) déterminant les paramètres contrôlés par les différents contrôleurs.

• Réglez le paramètre “Préférence” des pédales CTL/EXP et du commutateur EXP PEDAL SW (p. 139) sur “Patch”.

Réglages 'quick

Lorsque vous sélectionnez des réglages prêts à l'utilisation (réglages "Quick"), les paramètres appropriés sont instantanément réglés sur leurs valeurs optimales. Ceci vous permet d'effectuer facilement les réglages, que de régler individuellement tous les paramètres.

1.	MASTER/ PedAL FX	La page "MST/PDL FX" apparaît.
2.		Sélectionnez "ASSIGN".
		MST/PDL FX Présenter ASSIGN BPM KEY ASSIGN
3.	CATEGORY/ ENTER	La page "ASSIGN" apparaît.
		ASSIGN No.1 | 1 | 111111 Quick:---User Setting TARGET COMP On./Off SOURCE CTL PDL CATL 12345678	MASTER:OFFON
4.		Sélectionnez un des numérios "ASSIGN" (1~8).
5.	MASTER/ PEDAL FX	Réglez le numéro "ASSIGN" sélectionné sur "ON".	MEMO Chaque pression sur [MASTER/PEDAL FX] active et coupe alternatively le numéro "ASSIGN". Quand il est activé, le numéro d'assignation situé dans le coin inférieur gauche de l'écran et l'indication "ON" dans le coin inférieur droit sont contrastés. Les régles ASSIGN non utilisés doivent être régles sur "OFF".
6.		Choisissez un réglage "Quick" (P01~P08, U01~U10).

Affichage	Explication
Quick:U**	Réglages “Quick” utiliser
Quick:P**	Réglages “Quick” préprogrammés
U01-1.1–U50-4.8	Patch utiliser	MEMO Lorsque vous sélectionnez un Patch utilisé ou préprogrammé, vous pouvez utiliser son réglage d'assignation telquel.
P01-1.1–P50-4.8	Patch préprogrammé

1. Si vous voulez utiliser les réglages "Quick" pour d'autres assignments, répétez les étapes 4~6.
2. Pour sauvegarder les réglages, utiliser la fonction "Write" (p. 44).

Réglages manuels

Les réglages manuels vous permettent de régler individuellement les assignations de paramètres aux contrôleurs.

1.	MASTER/ PEDAL FX La page "MST/PDL FX" apparait.
2.	Sélectionnez "ASSIGN". MST/PDL FX Présenter ASSIGN BPM KEY ASSIGN
3.	La page "ASSIGN" apparait. ASSIGN No.1 1 111111 QUICK:---User Selectins TARGET COMP On/Off CMP PEDAL 12345678
4.	Sélectionnez un des numérios ASSIGN (1~8).
5.	Réglez le numéro ASSIGN sélectionné sur "ON".	MEMO Chaque pression sur [MASTER/PEDAL FX] active et coupé alternatively l'assignation (ASSIGN). Quand il est activé, le numéro d'assignation situé dans le coin inférieur gauche de l'écran et l'indication "ON" dans le coin inférieur droit sont contrastés. Les régles ASSIGN non utilisés doivent être régés sur "OFF".
6.	Sélectionnez le contrôleur que vous voulez modifier.
7.	Sélectionnez le paramètre devant être piloté.	ASTUCE Voupez sLECTIONner rapidly le paramètre voulu en utilisant la commande P1 pour parcourir plus vite les possibilités.
8.	Pour effectuer d'autres assignations, repêze les étapes 4~7	MEMO L'affichage par icones n'affiche que les paramètres "TARGET" et "SOURCE". Pour afficher tous les paramètres, selectionnez l'affichage par liste.
9.	Pour saugérider les réglages, utilisez la fonction "Write" (p. 44).

Paramètres pouvant être régés dans la liste

Cette section décrit les paramètres pouvant être régés quand vous optez pour l'affichage sous forme de liste de la page "ASSIGN". L'exemple ci-dessous utilise ASSIGN 1.

Paramètre	Explication
Target	Sélectionne le paramètre à assigner.
Min	Détermine la valeur minimum de la plage du paramètre.
Max	Détermine la valeur maximum de la plage du paramètre.

Paramètre	Explication
Source	Sélectionne le contrôleur pilotant la fonction.
Src Mode	Moment	L'état normal est "Off" (valeur minimum); il n'y a contact ("On": valeur maximum) que lorsque vous appuyez sur le commutateur au pied.
	Toggle	Le réglage alterne entre "On" (valeur maximum) et "Off" (valeur minimum) à chaque pression sur le commutateur au pied.
ActRngLo	Détermine la valeur minimum de la plage de réglage du paramètre.
ActRngHi	Détermine la valeur maximum de la plage de réglage du paramètre.

Pour en savoir plus sur les paramètres, voyez "ASSIGN 1 8 (p. 128).

Plage de changement des paramètres

La valeur du paramètre sélectionné comme cible ("Target") varie sur la plage définie par les valeurs "Min" et "Max", déterminées sur le GT-10. Lorsque vous utilisez un commutateur au pied ou tout autre contrôle faisant office de commutateur, la valeur "Min" est sélectionnée quand le commutateur est coupé (FERMÉ), la valeur "Max" quand il est activé (OUVERT).

Vous pouvez ainsi déterminer la plage de variation de la valeur d'un paramètre lorsque la source (le contrôleur) utilisée est une pédale d'expression ou tout autre contrôleur générant un changement de valeur continue. De même, lorsque la cible (le contrôle) est de type On/Off, la valeur centrale des données reçues est utilisée comme valeur de séparation entre l'activation et la coupure.

Avec un commutateur au pied:

Avec la pédale EXP :

Activation/coupure d'un paramètre On/Off avec la pédale EXP :

• La plage pouvant être sélectionnée change selon le réglage de la cible.
• Lorsque le "minimum" est réglé sur une valeur supérieure au "maximum", la variation du paramètre est inversée.
• Les valeurs des paramètres peuvent varier si la cible est modifiée suite au réglage des valeurs "minimum" et "maximum". Si vous avez changé la cible, veillez à vérifier les réglages "minimum" et "maximum".

Plage opérationnelle du contrôleur

Ce paramètre détermine la plage opérationnelle de variation de la valeur d'un paramètre lorsque la source utilisée est une pédale d'expression ou tout autre contrôleur qui change la valeur en continu. Si le contrôleur quitte la plage opérationnelle, la valeur ne change plus. Elle s'arrête au niveau "minimum" ou "maximum".

Example: ActRngLo: 40, ActRngHi: 80

• Lorsque vous utilisez un commutateur au pied ou tout autre contrôle à commutation comme source, conservez les réglages "ActRngLo: 0" et "ActRngHi: 127". Avec certains paramètres, il peut arriver que la valeur ne change pas.

Exemples de réglages d'assignation

Le réglage des paramètres ci-dessous vous permet d'utiliser la pédale EXP du GT-10 pour piloter la vitesse de l'effet "UNI-V".

Activer la pédale d'expression virtuelle (internal pedal system)

Le GT-10 propose la fonction "Internal Pedal". Cette fonction assigne des paramètres spécifiques à une pédale d'expression virtuelle (la pédale interne), permettant de faire varier le volume et le timbre en temps réel, comme avec une pédale d'expression. Le système de pédale interne ("Internal Pedal") offre les deux fonctions suivantes, vous permettant dans les deux cas de sélectionner la "Source" de chaque assignation 1~8 pour les "Réglages manuels" (p. 53).

• Pour utiliser "Internal Pedal" ou "Wave Pedal", réglez "ASSIGN Src Mode" sur "Moment".

Avec le déclenchement que vous avez sélectionné, vous pouvez utiliser la pédale d'expression virtuelle. Si vous avez réglé "INTERNAL PDL" sur "Source", régalez le paramètre "Int Trig".

Pour en savoir plus sur les paramètres, voyez "Int Trig (Internal Pedal Trigger)" (p. 128), "Int Time (Internal Pedal Time)" (p. 128) et "Int Curve (Internal Pedal Curve)" (p. 128).

Cette pédale modifie le paramètre sélectionné de façon cyclique avec la pédale d'expression virtuelle. Lorsque vous régalez "Wave Pedal" sur "Source", réglez les paramètres "WaveRate" et "Waveform".

Pour en savoir plus sur les paramètres, voyez "WaveRate (Wave Pedal Rate)" (p. 128) et "Waveform (Wave Pedal Form)" (p. 129).

Activer/couper les effets avec les pédales BANK et les pédales numérotées (manual)

Le GT-10 propose un mode manuel permettant d'utiliser les pédales pour activer/couper des effets spécifiques.

En mode manuel, vous pouvez activer/couper les effets sans modifier le numéro de Patch.

Activer le mode manuel

1. DISPLAY MODE	Appuyez plusieurs sur ce bouton jusqu'à ce que la page suivante apparaisse.	MEMO • Vous pouze appuyer sur [CATEGORY/ENTER] à cette page pour passer à la page “MANUAL SETTING” (p. 58). • En réglient “TARGET” sur “Manual Mode Sw” sous “Manual Settings” (p. 53), vous pouze activer et couper le mode manuel.
	GT-10 MANUAL MODE ENTER:SETTING 1 Cam P 2 OD/ DS 3 Pre AMP 4 FX1 MT LOW MT MID MT HI FAT LV Le mode manuel n'est en vigueur que quand cette page est affichée.
2. DISPLAY MODE	Dès que vous quittez la page “MANUAL MODE”, vous coupez le mode manuel.
	U91-1 USER 1 J120 A8 S GT-10 MST MST MST PATCH LOW MID HIGH LEVEL ADE ADE ADE I/O

Activer et couper les effets avec les pédales

1. Passez en mode manuel (voyez "Activer le mode manuel" (p. 57)).

etc.

La pédale active/curseur l'effet assigné.

Chaque pression sur la pédale active et coupe alternativement l'effet. Quand l'effet assigné est activé, le témoin au-dessus de la pédale s'allume.

Assigner l'activation/la coupure d'un effet à une pédale

1.	SYSTEM	La page "SYSTEM MENU" apparait.	MEMO Vous pouvez aussi afficher la page "MANUAL SETTING" à partir de la page principale (p. 57).
2.		Sélectionnez "MANUAL SETTING".
		SYSTEM MENU Présenter MANUAL MODE SETTING PHRASE LOOP MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page "MANUAL SETTING" apparait.
		MANUAL SETTING MANUAL MODE SETTING EQ FX2 1 Cam 2 OD/ DS Pre 3 amp FX1
4.		Sélectionnez la pédale dont vous poulez changer l'assigna- tion.
5.		Sélectionnez l'effet à assigner à la pédale.
6.	Pour changer le réglage d'une autre pédale, recommencez les opérations 4~5.

Commutations assignables d'effet

Affichage	Explication
Off	Aucune commutation d'effet n'est assignée aux pédales.
Ch.A/B	Alterne les canaux A et B du préampli.
OD Sol	Active/county "OD/DS SOLO".
Solo	Active/county "Preamp SOLO".
A&BSol	Active/county "Preamp SOLO" pour les canaux A et B. Si l'un des deux canaux est coupé, les deux canaux sont activés.
Comp	Active/county "COMP".
OD/DS	Active/county "OD/DS".
Preamp	Active/county "PREAMP/SPEAKER".
EQ	Active/county l'égaliseur.
FX1	Active/county FX-1.
FX2	Active/county FX-2.
Delay	Active/county "DELAY".
Chorus	Active/county "CHORUS".
Reverb	Active/county "REVERB".
PdlFX	Active/county "Pedal FX".
S/R	Active/county "SEND/RETURN".
AmpCTL	Active/county "Amp Control".
Tuner	Active/county "TUNER/BYPASS".

Affichage	Explication
PL	Active/coque "PHRASE LOOP".
PL R/P	Enregistre/reproduit la phrase.
PL Clr	Efface la phrase.
PL M/P	Coupe la reproduction d'une phrase.
BPMTap	Saisie du tempo maître (Master BPM) par Tap Tempo.
DlyTap	Saisie du temps de retard par Tap.
MIDI	Démarrage/arrêt de l'appareil MIDI externe (sequencer, par exemple).
MMCPly	Démarrage/arrêt de l'appareil MIDI externe (enregis-treur à disque dur, par exemple).
Lev+10	Augmente le volume du Patch de 10 unités.
Lev+20	Augmente le volume du Patch de 20 unités.
Lev -10	Réduit le volume du Patch de 10 unités.
Lev -20	Réduit le volume du Patch de 20 unités.
NumInc	Sélectionne le Patch portant le numéro suivant celui du Patch sélectionné.
NumDec	Sélectionne le Patch portant le numéro précédent celui du Patch sélectionné.
BnkInc	Sélectionne la banque suivante.
BnkDec	Sélectionne la banque précédente.

Changer de réglages avec les pédales numérotées

Le GT-10 dispose d'une fonction permettant d'activer et de couper l'accordeur, de changer de canal de préampli et d'effectuer d'autres opérations d'une pression sur la pédale portant le numéro du Patch sélectionné.

Vous pouvez ainsi piloter les fonctions suivantes (sauf en mode manuel).

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "PLAY OPTION".
		SYSTEM MENU PrésstENTER PLAY OPTION FX PHRASE LOOP MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ ENTER	La page "PLAY OPTION" apparait.
4.		Sélectionnez "Num Pdl Sw".
		PLAY OPTION BankExtentMin: U01 BankExtentMax: P50 EXP Pd1 Hold: Off Pd1 Indicate: Off Num Pd1 Sw: Off Dial Func: Pat&Val
5.		Réglez le paramètre "Num Pdl Sw".

Affichage	Explication
Off	Non utilisé.
Tuner	Active/league l'accordeur.
Ch. A/B	Alterne les canaux A et B du préampli.
OD Solo	Sélectionne dessons pour solo.
Solo	Active/league la fonction SOLO du préampli.
AB Solo	Active/league "SOLO" pour les canaux A et B du préampli.

Qu'est-ce qu'une boucle de phrases?

Ce mode permet d'enregistrer jusqu'à 38 secondes de données audio (en mono) et de reproduire cet enregistrement en boucle. Au cours de la reproduction de la boucle, vous pouvez y ajouter de nouvelles données.

Vous pouvez enregistrer une boucle de phrases avec des effets ou ajouter ces effets ultérieurement. L'ajout ultérieur des effets vous permet de créer des effets spéciaux avec des enregistrements. C'est aussi une bonne façon de tester des sons car vous pouvez modifier les paramètres d'effets en temps réel durant la reproduction de la boucle.

Enregistrer une phrase (REC)

1.	PHRASE LOP BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK	Appuyez simultanément sur les boutons [BANK▼] et [BANK▲]. Vous passerez en attente d'enregistrement (le témoin REC/DUB clignote).	MEMO Une nouvelle pression simultanée sur ces deux pédales interrupt la reproduction de la boucle et coupe la fonction "Phrase Loop".
2.	REC/DB S PLAY BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK
3.	REC/DB S PLAY BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK BANK Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks Banks	L'enregistrement commence. (Le témoin REC/DUB s'allu-me.) Jouez la phrase à enregistrer	MEMO Le temps d'enregistrement maximum en mono est d'environ 38 secondes. Quand l'enregistrement atteint 38 secondes, la reproduction de l'enregistrement démarre automatiquement.
	L'enregistrement s'accêté. (Le témoin REC/DUB s'eteint.) La phrase enregistrée est reproduite en boucle. (Le témoin PLAY s'allume.)

Ajouter un enregistrement à une phrase (DUB)

1. Suivez la procédure décrite sous "Enregistrer une phrase (REC)" (p. 60) puis lancez la reproduction en boucle. (Le témoin PLAY s'allume.)

RECITALS & PLAY
2.	L'ajout démarre. (Le témoin REC/DUB s'allume.) Jouez la phrase à ajouter en accompagnant la reproduction en bouce.

L'ajout cesse. (Le témoin REC/DUB s'eteint.) La phrase que vous venez d'enregistrer est combinée à la phrase enregistrée au préalable et l'ensemble est automati- quement reproduit en boucle. (Le témoin PLAY s'allume.)

L'ajout ou superposition d'un nouvel enregistrement à un enregistrement antérieur est appelé "overdub".

Pour enregistrer des phrases supplémentaires, répétez les étapes 2 et 3.

Effacer une phrase (CLEAR)

La procédure permettant d'effacer une phrase varie en fonction du réglage du paramètre "Clear Pdl".

Pour en savoir plus sur le paramètre "Clear Pdl", voyez "Clear Pdlz" (p. 62).

Quand le paramètre “Clear Pdl” est régé sur “Clear Only”		Quand le paramètre “Clear Pdl” est régé sur “Mute/Clear”
1.	La phrase est effacée et l’ap-pareil passée en attente d'enregistrement.	1.	Une pression sur cette pédale durant l'enregistrement ar-rête ce dernier et l’appareil passée en mode de reprodu-c-tion coupée (étouffée). (Le tímein PLAY clignote.)Aucun son n'est audible mais la reproduction de la boucle se poursuit au sein du GT-10.Une pression sur [BANK▼] quand la reproduction est étouffée rétablit la reproduction normale et la boucle est audible. (Le tímein PLAY s'allume.)
		2.	Une pression sur cette pédale quand le son est coupé (étouffé) efface la phrase et place l’appareil en mode d'at- tente d'enregistrement.

Chapitre 4 préparatifs

Paramètre/Plage	Explication
Mode
Performance	Enregistre le signal après son traitement par les effets.Vous pouvez creator des variations très riches en combinant différents sons.
Patch Edit	Enregistre le son avant les effets. Les effets sont appliqués lors de la reproduction en boucle.Cela vous permet d'ajuster les effets ou de comparer des Patches.
Pdl Mode (Pedal Mode)
Off	Les pédales BANK ne sont pas utilisées pour la fonction "Phrase Loop". Elle servent de pédales de changement de banque.ASTUCEVous pouvez piloter les boucles de phrases en assignant la fonction "Phrase Loop" à une des pédales CTL 1~4 et en conservant la fonction de changement de banque des pédales BANK.
On	Les pédales BANK sont utilisées pour la fonction "Phrase Loop".
Rec Mode (Recording Mode)
Mono	Les phrases sont enregistrées en mono (max. 38 secondes).
Stereo	Les phrases sont enregistrées en stéréo (max. 19 secondes).
Play Lev (Play Level)
0~120	Règle le volume de reproduction des phrases.
Clear Pdlz
Clear Only	Si vous appuyez sur [BANK ▲] alors que la fonction "Phrase Loop" est activée, les données enregistrées sont effacées et le GT-10 passe en mode d'attente.
Mute/Clear	Si vous appuyez sur [BANK ▲] alors que la fonction "Phrase Loop" est activée, la phrase enregistrée est inaudible (mais les données ne sont pas effacées). Si vous appuyez de nouveau sur [BANK ▲] quand la phrase est inaudible, les données enregistrées sont effacées et le GT-10 passe en mode d'attente.

Vue d'ensemble de la fonction 'phrase loop

Quand la fonction "PHRASE LOOP" et le paramètre "Pdl Mode" sont tous deux réglés sur "On", les opérations se déroulent de la façon suivante.

Réglages en fonction de la guitare (input select)

Le GT-10 dispose de paramètres pour s'adapter à la guitare que vous y branchez. Vous avez le choix entre trois types de guitares (Guitar 1~3). Ceci vous permet d'utiliser le même Patch avec différentes guitares.

Lorsque vous réglez le niveau d'entrée et la présence du signal d'entrée, les signaux d'entrée de tous les Patches sont affectés. Notez que les nuances du signal d'effet peuvent varier en fonction du niveau de sortie de la guitare, en particulier avec les Patches dont l'effect est contrôlé par le volume de la guitare.

La page "SYSTEM MENU" apparait.

La page "INPUT/OUTPUT" apparaît.

Sélectionnez la page "INPUT SELECT" en fonction de la guitare (Guitar 1~3).

Commande P2: Règle le niveau d'entrée de la guitare. Commande P3: Règle le timbre des hautes fréquences de la guitare.

Choisissez "USB In" si vous envoyez des données audio à partir d'un ordinateur via USB (p. 136).

Pour en savoir plus sur les paramètres, voyez "INPUT" (p. 136).

Réglage du son global en fonction de l'environnement (global)

Le GT-10 est équipé d'une fonction permettant de modifier temporairement le timbre de l'ensemble des Patchs. Cette fonction s'appelle "Global".

La fonction "Global" permet de modifier temporairement les réglages en fonction de vos équipements et de l'environnement d'utilisation, sans vous obliger à modifier les réglages de Patch.

Régler le timbre global (global EQ)

Ce réglage global d'égalisation du signal de sortie (OUTPUT) est indépendant des réglages d’égalisation des Patches.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “INPUT/OUTPUT”.
		SYSTEM MENU PressiENTER INPUT/OUTPUT PATCH SEARCH TUNER INPUT/PATCH EDIT
3.	CATEGORY/ ENTER	La page “INPUT/OUTPUT” apparait.
4.		Sélectionnez la page “GLOBAL EQ” (onglet 2).
		INPUT/OUTPUT (f2) SLOBAL EQ Low Gain: 0dB Mid Gain: 0dB Mid Free: 800Hz Mid Q: 1 High Gain: 0dB
5.		Amenez le curseur sur le paramètre à editor.
6.		Réglez le paramètre.	cf. Pour en savoir plus sur les paramètres, voiriez “GLOBAL EQ” (p. 136).

Paramètre	Explication
Low Gain	Règle le timbre du grave.
Mid Gain (Middle Gain)	Règle le timbre du Médium.
Mid Freq (Middle Frequency)	Détermine la fréquence centrale de la bande traitée par l'égaliseur “MID GAIN”.
Mid Q (Middle Q)	Largeur de la bande traitée par l'égaliseur dont la fréquence centrale est définie par “MID FREQ”. Plus la valeur est élevé, plus la bande est étroite.
High Gain	Règle le timbre de l’aigu.

Effet global du suppresseur de bruit (total noise suppressor)

Déterminez la valeur seuil globale pour les réglages du suppresseur de bruit dans les Patches individuels. C'est un outil pratique si vous changez de guitare durant le jeu ainsi que pour effectuer des réglages en fonction des niveaux de bruit dans différents endroits.

Il s'agit d'un réglage global qui ne change pas les réglages des Patchs individuels.

Il est sans effet sur les Patches pour lesquels le suppresseur de bruit est désactivé.

1.	SYSTEM	La page "SYSTEM MENU" apparaît.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU Présenter INPUT/OUTPUT
		PATCH SEARCH TUNER	INPUT/ OUTPUT PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparaît.
4.		Sélectionnez la page "TOTAL" (onglet 3).
		INPUT/OUTPUT	ff 3
		TOTAL
		NS Threshold: 0dB
		Rev Level: 100%
		USB/DGT Out Lev: 100%
		USB Mix Level: 100%
		Main Out Level: -10dB
5.		Amenez le curseur sur "NS Threshold".
6.		Réglez le niveau seuil du suppresseur de bruit.	MEMO Sélectionnez une valeur de "0dB" pour les réglages de Patchs individuels. cf. Pour en savoir plus sur les paramètres, voiriez "NS Threshold (Noise Suppressor Threshold)" (p. 137).

Régler le niveau global de réverbération (total REVERB)

Vous pouvez ajuster de façon globale le niveau de réverbération des Patches. Cela vous permet d'ajuster l'effet en fonction de l'acoustique de l'endroit où vous jouez.

Ce réglage global ne change pas les réglages des Patches individuels.

Il est sans effet sur les Patches dont la reverb est coupée.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU FréssiENTER INPUT/OUTPUT
		PATCH SEARCH TUNER	INPUT/ OUTPUT PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparait.
4.		Sélectionnez la page "TOTAL" (onglet 3).
		INPUT/OUTPUT	0f3 TOTAL
		NS Threshold	0dB Rev Level : 100%
		USB/DGT Out Lev : 100%
		USB Mix Level : 100%
		Main Out Level : -10dB
5.		Amenez le curseur sur "Rev Level".
6.		Réglez le niveau de réverbération.	MEMO Sélectionnez une valeur de "100%" pour les régles de Patchs individuels. cf. Pour en savoir plus sur les paramètres, voyagez "Rev Level (Reverb Level)" (p. 137).

Régler le niveau de sortie de référence selon le matériel branché (main out level)

Vous pouvez régler le niveau de sortie de référence en fonction du matériel branché aux prises OUTPUT.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.	Sélectionnez "INPUT/OUTPUT".
	SYSTEM MENU Présenter
	INPUT/OUTPUT
	PATCH	INPUT/ OUTPUT	EX
	SEARCH	TUNER
3.	CATEGORY/ENTER	La page "INPUT/OUTPUT" apparait.
4.	Sélectionnez la page "TOTAL" (onglet 3).
	INPUT/OUTPUT
	TOTAL
	NS Threshold: 0dB
	Rev Level: 100%
	USB/DGT Out Lev: 100%
	USB Mix Level: 100%
	Main Out Level: -10dB
5.	Amenez le curseur sur "Main Out Level".
6.	Réglez le niveau de référence.

Réglage	Explication
-10dB	Sélectionné ce réglage si vous avez branché un ampli de guitare.
+4dB	Sélectionné cette valeur si vous avez branché un enregistreur, une console de mixage ou un autre apparéil de niveau ligne.

Régler le niveau de sortie de la prise digital OUT

Vous pouvez régler le niveau de sortie des signaux envoyés à la prise DIGITAL OUT.

Les signaux numériques sont envoyés à la prise DIGITAL OUT en face arrêté. Vous pouvez y brancher directement un

enregistreur numérique et enregistrer vos signaux sans dégradation de la qualité audio.

Les prises DIGITAL OUT et USB transmettent les mêmes signaux audio numériques.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU Présenter. INPUT/OUTPUT PATCH SEARCH TUNER	INPUT/OUTPUT TUNER OUTPUT PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparait.
4.		Sélectionnez la page "TOTAL" (onglet 3).
		INPUT/OUTPUT (Off) TOTAL NS Threshold: 0dB Rev Level: 100% USB/DGT Out Lev: 100% USB Mix Level: 100% Main Out Level: -10dB
5.		Amenez le curseur sur "USB/DGT Out Lev".
6.		Réglez le niveau.	.

Régler le contraste de l'écran (LCD contrast)

Selon la position du GT-10, il se peut que l'écran (de droite) soit difficile à lire. Dans ce cas, réglez le contraste de l'écran.

La page "SYSTEM MENU" apparaît.

Sélectionnez "LCD".

La page "LCD" apparaît.

Ajustez le contraste pour rendre l'écran bien lisible.

Maintenir le son de l'effet après un changement de patch (patch change mode)

Le GT-10 dispose d'un mode qui est activé lorsque les effets comme la réverbération et le delay sont utilisés et qui permet de maintenir les effets d'un Patch lorsque vous changez de Patch. Si les conditions suivantes relatives aux règles de chaînes d'effets et d'effets sont remplies, vous pouvez entendre la chute de la réverbération ou des répétitions du delay après avoir changé de Patch.

• Les effets sont dans la même chaîne d’effets.
• Lorsque vous coupez ou activez le delay, ou quand les paramètres "Type" et "Dly Time" sont identiques
• Lorsque vous coupez/activez d'autres effets ou quand les réglages de paramètres sont identiques

Il peut arriver dans certains cas qu'il n'y ait pas de réverbération en dépit du recours aux règles indiquées ci-dessus.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “PLAY OPTION”.
		SYSTEM MENU PressEnter PLAY OPTION PHRASE MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page “PLAY OPTION” apparait.
4.		Amenez le curseur sur “Patch ChgMode”.
		PLAY OPTION Preamp Mode: Patch Patch ChgMode: Fast Bank Chg Mode: Wait BankExtentMin: U01 BankExtentMax: P50 EXP Pd1 Hold: Off
5.		Réglez le paramètre “Patch ChgMode”.

Réglage	Explication
Fast	Les Patches changent normalement. L'effet s'arrête lorsque vous changez de Patch: la réverbération ou le delay du Patch précédent n'est pas conservé.
Smooth	La chute de l'effet précédent est conservée lorsque vous changez de Patch. MEMO Pour garantir une transition en douceur, vous pouvez changer de Patch avec un temps de retard.

Utiliser le même préampli pour tous les patches (preamp mode)

Le GT-10 permet d'effectuer des réglages globaux de préampli utilisés par tous les Patches. Vous avez le choix entre trois types de préampli.

Ceci vous permet d'utiliser le même son d'ampli de guitare pour tous vos Patches.

Sélection du préampli système

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "PLAY OPTION".
		SYSTEM MENU PresstENTER PLAY OPTION EXE PHRASE MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page "PLAY OPTION" apparait.
4.		Amenez le curseur sur "Preamp Mode".
		PLAY OPTION Preamp Mode: Patch Patch Ch9Mode: Fast Bank Ch9Mode: Wait BankExtentMin: U01 BankExtentMax: P50 EXP Pd1 Hold: Off
5.		Choisissez un réglage pour le paramètre "Preamp Mode".

Réglage	Explication
Patch	Le préampli du Patch est utilisé. Ceci vous permet d'utiliser différents réglages de préampli avec vos Patches.
System1-3	Le préampli système est utilisé et reste le même pour tous les Patches.

Sélection du préampli système

Si "Preamp Mode" est réglé sur "System1~System3", le nouveau réglage de préampli est sauvegardé comme réglage système.

Le contenu de la mémoire est mis à jour chaque fois que vous changez les réglages.

Sauvegarder le réglage de préampli en cours comme réglage système

Vous pouvez sauvegarder le réglage de préampli en vigueur comme réglage de préampli pour tout le système (System1~System3).

1. WRITE La page “PATCH COPY” apparait.	MEMO Si le Patch sélectionné a été modifié, la page “PATCH WRITE” apparait.
2. Sélctionnéz la page “SYS PREAMP WRITE”. SYS PREAMP WRITE/4 Write to System1 WRITE:EXECUTE
3. Choisissez la mémoire de destination (System1~3).	MEMO Pour annuler la sauvegarde, appuyez sur [EXIT]. La page principale réapparaît.
4. WRITE Les régliages sont sauvégardés.

Limiter la plage de banques pouvant être sélectionnées (Bank Extent)

En limitant la plage de banques pouvant être sélectionnées, vous pouvez régler le GT-10 de sorte que seuls les Patchs dont vous avez besoin puissent être sélectionnés.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "PLAY OPTION".
		SYSTEM MENU PRÉSSENTER PLAY OPTION PRACTICE LOOP MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ ENTER	La page "PLAY OPTION" apparait.
4.		Amenez le curseur sur "BankExtentMin".
		PLAY OPTION Preamp Mode: Patch Patch Ch9Mode: Fast Bank Ch9Mode: Wait BankExtentMin: U01 BankExtentMax: P50 EXP Pd1 Hold: Off
5.		Réglez la limite inférieure de la plage de banques.
6.		Amenez le curseur sur "BankExtentMax".
7.		Réglez la limite supérieure de la plage de banques.

Régler le moment du changement de patch (bank change mode)

Vous pouvez déterminer le moment du changement de Patch lorsque vous changez de banque avec les pédales du GT-10.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “PLAY OPTION”.
		SYSTEM MENU Présenter PLAY OPTION PHRASE MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page “PLAY OPTION” apparait.
4.		Amenez le curseur sur “Bank Chg Mode”.
		PLAY OPTION Preamp Mode: Patch Patch ChgMode: Fast Bank Chg Mode: Wait BankExtentMin: U01 BankExtentMax: P50 EXP Pd1 Hold: Off
5.		Réglez le moment du changement de Patch.

Réglage	Explication
Wait	Bien que l'indication à l'écran affiche le changement de banque quand vous actionnez une pédale BANK, le Patch ne change pas. Il ne change que lorsque vous actionnez une pédale numérotable.
Immed	Le Patch change dès que vous actionnez une pédale BANK ou une pédale numérotable.

Maintenir l'effet de la pédale EXP lors du changement de patch (EXP pedal hold)

Ce réglage détermine si l'effet de la pédale EXP est transféré au nouveau Patch lorsque vous changez de Patch.

La fonction "EXP Pedal Hold" ne fonctionne pas si le mode "Assign Source" est réglé sur "Toggle" (la valeur alterne entre le minimum et le maximum à chaque pression sur la pédale).

La page "SYSTEM MENU" apparaît.

Sélectionnez "PLAY OPTION".

1. ENTER La page "PLAY OPTION" apparait.

1. Déterminez si l'effet de la pédale EXP doit être maintenu ou non.

Réglage	Explication
Off	L'effet de la pédale EXP n'est pas maintainu.Example:Si vous changez de Patch alors que le volume est contrôle par la pédale EXP, le volume du nouveau Patch a la valeur définie par ce Patch.Si vous utilisez la pédale EXP, ces informations sont transmises au GT-10 et le volume du Patch change selon le mouvement de la pédale.
On	L'effet de la pédale EXP est maintainu.Example:Si vous changez de Patch alors que le volume est contrôle par la pédale EXP, le volume du nouveau Patch prend la valeur définie par la position en cours de la pédale (angle).Si la pédale d'expression contrôle l'effet wah pour le nouveau Patch, le volume prend alors la valeur définie par ce Patch et l'effet wah prend la valeur déterminée par la position (l'angle) de la pédale.

Changer le comportement des témoins (pedal indicate)

Si vous le souhaitez, les témoins des pédales coupées peuvent clignoter à faible intensité. Cela vous aidera à retrouver les pédales dans des endroits sombres.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “PLAY OPTION”.
		SYSTEM MENU Présenter PLAY OPTION PHRASE MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page “PLAY OPTION” apparait.
4.		Amenez le curseur sur “Pdl Indicate”.
		PLAY OPTION BankExtentMin: U01 BankExtentMax: P50 EXP Pdl Hold: Off Pd1 Indicate: Off Num Pdl Sw: Off Dial Func: Pat&Val
5.		Activez ou coupez la fonction “Pedal Indicate”.

Réglage	Explication
Off	Les témoins ne clignotent pas pour indiquer la position des pédales.
On	Les témoins des pédales coupées clignotent à faible intensité.

Sélection de la fonction de la molette (dial function)

Ce paramètre détermine si la rotation de la molette ("dial") change les Patches ou non.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “PLAY OPTION”.
		SYSTEM MENU Présenter PLAY OPTION PHRASE MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page “PLAY OPTION” apparait.
4.		Amenez le curseur sur “Dial Func”.
		PLAY OPTION BankExtentMin: U01 BankExtentMax: P50 EXP Pd1 Hold: Off Pd1 Indicate: Off Num Pd1 Sw: Off Dial Func: Pat&Val
5.		Sélectionnez la fonction de la molette.

Réglage	Explication
Pat&Val	La molette permet de changer de Patch et de modifier les valeurs de paramètres. Vous pouvez ainsi changer de Patch avec les pédales et avec la molette.
Value	La molette sert exclusivement à régler les paramètres.

Rétablir les réglages d'usine (factory reset)

Vous pouvez rétablir les réglages d'usine du GT-10 avec la fonction "Factory Reset".

Vous pouvez non seulement rétablir les réglages d'usine du GT-10 mais aussi spécifier la plage de l'initialisation.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "FACTORY RESET".
		SYSTEM MENU PressiENTER FACTORY RESET
		PDL CALL BRATION FACTORY RESET
3.	CATEGORY/ ENTER	La page "FACTORY RESET" apparait.
		FACTORY RESET SYSTEM ~ U50-4 ENTER:START
4.		Déterminnez la plage des paramètres raménés à leur réglage d'usine (loyez le tableau ci-dessous).
		FACTORY RESET SYSTEM ~ U50-4 ENTER START
		Plage des paramètres à initiaiser

Réglage	Explication
System	Réglages des paramètres système
Quick	Réglages utiliser “Quick” 1~10
U01-1-U50-4	Réglages des Patches U01-1~U50-4

CATEGORY/

ENTER

Les paramètres de la plage sélectionnée retrouvent leur réglage d'usage-

ne.

Calibrer la pédale EXP

Bien que la pédale d'expression du GT-10 ait été réglée de façon optimale en usine, un usage intensif ou certaines conditions d'utilisation peuvent la dérégler.

Si vous êtes confronté à des problèmes tels que l'impossibilité d'utiliser le commutateur EXP PEDAL SW ou de couper complètement le son avec la pédale, suivez la procédure ci-dessous pour recalibrer la pédale.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "PDL CALIBRATION".
		SYSTEM MENU PRÉSSENTER PEDAL CALIBRATION PDL CALIBRATION FACTORY RESET
3.		La page "PEDAL CALIBRATION" apparait.
		PEDAL CALIBRATION Set Pedal to Min Then, Press [ENTER]
4.		Enoncez l'arrêt de la pédale EXP.
5.		Le message "OK" apparait et la page suivante s'affiche. PEDAL CALIBRATION Set Pedal to Max Then, Press [ENTER]	MEMO Si vous appuyez sur [CATEGORY/ENTER] sans enforcer l'arrêt de la pédale EXP ou en l'enfantant insuffisamment, "Area Over" apparait à l'écran et vous empêche de passer à l'étape suivante. Corriguez la position de la pédale.
6.		Enoncez l'avant de la pédale EXP.
7.		Le message "OK" apparait et la page suivante s'affiche. PEDAL CALIBRATION Test PEDAL SW Thres: 5 Then, Press [ENTER]	MEMO Si vous appuyez sur [CATEGORY/ENTER] sans enforcer l'avant de la pédale EXP ou en l'enfantant insuffisamment, "Area Over" apparait à l'écran et vous empêche deisser à l'étape suivante. Corriguez la position de la pédale.

Chapitre 5 réglages globaux

Appuyez à fond sur l'avant de la pédale EXP.

Recommencez les étapes 8 et 9 pour ajuster la pression ("Thres") déclenchant le commutateur de la pédale EXP (son témoin s'allume et s'éteint).

10.

La sensibilité du commutateur de la pédale est calibrée.

Que pouvez-vous faire avec le MIDI?

Sur le GT-10, vous pouvez réaliser les opérations suivantes avec MIDI.

L'utilisation du MIDI implique que les canaux MIDI des appareils sont correctement réglés. Si le réglage des canaux MIDI est incorrect, le GT-10 ne pourrait pas échanger de données avec d'autres appareils MIDI.

Transmettre des changements de programme

Lorsque vous sélectionnez un Patch sur le GT-10, vous transmettez simultanément un numéro de programme MIDI correspondant au numéro du Patch. L'appareil MIDI externe modifie alors ses réglages en fonction du numéro de programme reçu.

Transmettre des commandes de contrôle

Les données dérivant les actions pédales CTL et EXP, du commutateur EXP PEDAL SW et des dispositifs externes branchés aux prises EXP PEDAL 2/CTL 3, 4 sont produites sous forme de commandes de contrôle. Ces messages peuvent être utilisés (entre autres) pour contrôler les paramètres d'un appareil MIDI externe.

Transférer des données

Vous pouvez utiliser les messages SysEx (System Exclusive) pour transmettre à d'autres appareils MIDI des réglages de sons d’effets et autres données sauvegardées dans le GT-10. Vous pouvez, par exemple, transférer les mêmes réglages dans un autre GT-10 ou sauvegarder les réglages d’effets sur un séquenceur ou autre appareil.

Changement de patch

Lorsque le GT-10 reçoit des changements de programme d'un appareil MIDI externe, il change simultanément de Patch.

Vous pouvez configurer la correspondance entre les numéros de programme MIDI et les Patches du GT-10 à l'aide de la carte de changements de programme (p. 86). Il peut être utile d'établir ces correspondances pour aligner certains effets avec d'autres appareils MIDI.

Les connexions illustrées ci-dessous sont destinées à un séquenceur réalisant automatiquement l'accompagnement d'une guitare. Les Patches changent automatiquement à la réception des numéros de programme correspondants accomplissant les données aux endroits que vous avez choisis.

Réception des commandes de contrôle

Durant le jeu, vous pouvez contrôler des paramètres spécifiques en réglant le GT-10 pour qu'il reçoive des commandes de contrôle. Les paramètres à piloter sont spécifiques avec les "Réglages manuels" (p. 53).

Réception de données

Le GT-10 peut recevoir les données transmises par un autre GT-10 ainsi que des données sauvegardées sur un séquenceur.

Échange de messages MIDI entre un ordinateur et le gt-10

Si vous optez pour le pilote avancé du GT-10 après l'avoir branché à votre PC/Mac avec un câble USB, vous pouvez échanger des messages MIDI via USB. Réglez les ports d'entrée et de sortie MIDI de l'ordinateur sur "GT-10".

Si vous établissez une connexion USB entre le GT-10 et l'ordinateur PC/Mac, l'échange de messages MIDI via les prises MIDI est désactivé.

Réglages des fonctions MIDI

Voici une description des fonctions MIDI du GT-10. Reglez-les à votre convenance en fonction de l'application prévue.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "MIDI".
		SYSTEM MENU PressiENTER MIDI LCD MIDI USB ABC CATEGORY NAME
3.	CATEGORY/ ENTER	La page "MIDI MENU" apparait.
4.		Sélectionnez "SETTING".
		MIDI MENU PressiENTER SETTING PROGRAM MAP B.DUMP
5.	CATEGORY/ ENTER	La page "SETTING" apparait.
		MIDF SETTING Rx Channel 1 Omni Mode 1 Tx Channel 1 Device ID 1 Sync Clock Auto
6.		Sélectionnez le paramètre.
7.		Modifiez le réglage du paramètre.	MEMO Effectuez tous les régages nécessaires. Pour en savoir plus, voir des pages suivantes.

Réglage du canal de réception MIDI

Ce paramètre détermine le canal MIDI utilisé pour la réception de messages MIDI.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 82) pour amener le curseur sur "Rx Channel".
2. Choisissez la valeur voulue.

1~16

Réglage du paramètre 'omni mode

Ce paramètre détermine le mode de réception des données MIDI.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 82) pour amener le curseur sur "Omni Mode".
2. Effectuez le réglage. Omni On Les messages sont reçus sur tous les canaux, quels que soient les réglages de canaux MIDI.

Omni Off

Les données ne sont reçues que sur le canal sélectionné avec "Rx Channel".

• Même lorsque le mode Omni est activé ("Omni Mode" est réglé sur "Omni On"), les seuls messages SysEx reçus concernent l'identifiant de l'appareil ("Device ID").

Réglage du canal de transmission MIDI

Vous pouvez définir le canal MIDI utilisé pour transmettre les messages MIDI.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 82) pour amener le curseur sur "Tx Channel".
2. Effectuez le réglage.

1-16, Rx

• Lorsqu'il est réglé sur "Rx", ce canal MIDI est identique au canal de réception MIDI.

Réglage du paramètre 'device ID

Ce paramètre définit le numéro d'identifiant utilisé pour la transmission et la réception de messages SysEx.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 82) pour amener le curseur sur "Device ID".
2. Effectuez le réglage.

1~32

Réglage du paramètre 'sync clock

Ce paramètre détermine l'horloge utilisée pour synchroniser les vitesses de modulation d'effets et d'autres paramètres à base temporelle.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 82) pour amener le curseur sur "Sync Clock".

2. Effectuez le réglage.	Auto	La synchronisation repose sur le signal d'horloge MIDI repeats via MIDI. Cependant, les opérations sont automatiquement synchronisées avec l'horloge interne du GT-10 si ce dernier n'est pas en mesure de recevoir les signaux d'horloge externe.
	Internal	La synchronisation repose sur l'horloge interne du GT-10.

• Lorsqu'un appareil MIDI externe est connecté, le tempo maître se synchronise avec le tempo de l'appareil MIDI externe, ce qui désactive le réglage "Master BPM". Pour activer le réglage de tempo "Master BPM", réglez ce paramètre sur "Internal".
• Lorsque vous synchronisez le jeu avec le signal MIDI Clock d'un appareil MIDI externe, il peut se produire des problèmes de timing dans le jeu suite à des erreurs du signal MIDI Clock.

Transmission de changements de programme

Ce paramètre détermine s'il y a transmission de changement de programme quand il y a changement de Patch sur le GT-10.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 82) pour amener le curseur sur "PC Out".
2. Effectuez le réglage. Off Les changements de programme ne sont pas transmis lors des changements de Patch.

Les changements de programme sont transmis lors des changements de patch.

• Sur le GT-10, les messages de sélection de banque sont transmis simultanément avec les changements de programme. Pour en savoir plus, voyez p. 87.

Transmission de commandes de contrôle avec la pédale EXP

Determinez le numéro de contrôleur assigné à la pédale EXP lorsqu'elle transmet des commandes de contrôle.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 82) pour amener le curseur sur "EXP1 Out".
2. Effectuez le réglage. Off Les commandes de contrôle ne sont pas transmises.

Déterminez le numéro de contrôleur assigné à la pédale EXP lorsqu'elle transmet des commandes de contrôle.

Transmission de commandes de contrôle avec le commutateur de la pédale EXP

Déterminez le numéro de contrôleur du commutateur de la pédale EXP lorsqu'il transmet des commandes de contrôle.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 82) pour amener le curseur sur "EXP Sw Out".
2. Effectuez le réglage. Off Les commandes de contrôle ne sont pas transmises.

Déterminez le numéro de contrôleur du commutateur de la pédale EXP lorsqu'il transmet des commandes de contrôle.

Transmission de commandes de contrôle par une pédale d'expression externe

Determinez le numéro de contrôleur assigné à la pédale d'expression branchée à la prise EXP PEDAL 2 lorsqu'elle transmet des commandes de contrôle.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 82) pour amener le curseur sur "EXP2 Out".
2. Effectuez le réglage. Off Les commandes de contrôle ne sont pas transmises.

Déterminez le numéro de contrôleur assigné à la pédale d'expression externe lorsqu'elle transmet des commandes de contrôle.

Transmission de commandes de contrôle par une pédale CTL

Determinez le numéro de contrôleur assigné aux pédales CTL 1 et CTL 2 lorsqu'elles transmettent des commandes de contrôle.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 82) pour amener le curseur sur "CTL1 Out" ou "CTL2 Out".
2. Effectuez le réglage. Off Les commandes de contrôle ne sont pas transmises.

Déterminé le numéro de contrôleur assigné aux pê-dales CTL 1 et CTL2 lorsqu'elles transmettent des commandes de contrôle.

Transmission de commandes de contrôle par un commutateur au pied externe

Determinez le numéro de contrôleur assigné au commutateur au pied branché à la prise CTL 3,4 lorsqu'il transmet des commandes de contrôle.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 82) pour amener le curseur sur "CTL3 Out" ou "CTL4 Out".
2. Effectuez le réglage. Off Les commandes de contrôle ne sont pas transmises.

Déterminez le numéro de contrôleur assigné au commutateur au pied externe lorsqu'il transmet des commandes de contrôle.

Correspondance entre les changements de programme et les patches (program change map)

Lorsque vous changez de Patch suite à un changement de programme MIDI transmis par un appareil externe, vous pouvez configurer la correspondance entre les numéros reçus par le GT-10 et les Patches à désir dans la "carte des numéros de programme" ("Program Change Map").

Lorsque le paramètre MIDI "Omni Mode" (p. 83) est réglé sur "Omni Off", réglez le canal de réception MIDI (Rx Channel, p. 82) pour qu'il corresponde au canal de transmission de l'appareil MIDI externe.

Activer/couper les réglages 'program map' (MIDI map select)

Ce paramètre détermine si les changements de Patch s'effectuent selon les réglages de la carte des numéros de programme ("Program Map") ou selon les réglages par défaut.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 82) pour amener le curseur sur "Map Select".
2. Effectuez le réglage. Désactivez le réglage "Program Change Map". Les changements de Patch s'effectuent selon les réglages par défaut.

Active le réglage "Program Change Map". Prog Les changements de Patch s'effectuent selon la carte des numérios de programme.

Régler 'program change map

Ce paramètre établit la correspondance entre les Patches et les changements de programme reçus.

SYSTEM La page "SYSTEM MENU" apparaît.

1. ENTER La page "MIDI MENU" apparaît.

Les réglages "Program Change Map" sont désactivés quand "Map Select" est réglé sur "Fix".

Sélectionnez un nombre de programme reçu.

Assignez un numéro de Patch au numéro de programme reçu.

1. Répétez les étapes 6~7 autant de fois que nécessaire pour assigner les numéros de Patch aux numéros de programme jusqu'à ce que la carte des numéros de programme soit terminée.

Utilisez les boutons de curseur (gauche et droit) pour sélectionner un numéro de sélection de banque. - Si vous n’effectuez des changements de programme que par transmission de numéros de programme sans messages de sélection de banque, régalez le numéro de programme (1~128). Le numéro de sélection de banque est "0".

Changer de patch avec des messages de sélection de banque

Les messages Bank Select sont constitués de deux commandes de contrôle numérotées 0 (CC00) et 32 (CC32). Normalement, la sélection d'un son nécessite un message de sélection de banque suivi d'un numéro de programme. Sur le GT-10, ces messages servent à changer de numéro de Patch.

Changer de numéro de patch sur un appareil MIDI externe à partir du gt-10

Lorsqu'un Patch est sélectionné sur le GT-10, les messages de sélection de banque et de changements de programme transmis par le GT-10 correspondent aux valeurs indiquées ci-dessous:

Banque Numero

	1		2		3		4
U01	0,0:	1	0,0:	2	0,0:	3	0,0:	4
U02	0,0:	5	0,0:	6	0,0:	7	0,0:	8
U03	0,0:	9	0,0:	10	0,0:	11	0,0:	12
U04	0,0:	13	0,0:	14	0,0:	15	0,0:	16
U05	0,0:	17	0,0:	18	0,0:	19	0,0:	20
U06	0,0:	21	0,0:	22	0,0:	23	0,0:	24
U07	0,0:	25	0,0:	26	0,0:	27	0,0:	28
U08	0,0:	29	0,0:	30	0,0:	31	0,0:	32
U09	0,0:	33	0,0:	34	0,0:	35	0,0:	36
U10	0,0:	37	0,0:	38	0,0:	39	0,0:	40
U11	0,0:	41	0,0:	42	0,0:	43	0,0:	44
U12	0,0:	45	0,0:	46	0,0:	47	0,0:	48
U13	0,0:	49	0,0:	50	0,0:	51	0,0:	52
U14	0,0:	53	0,0:	54	0,0:	55	0,0:	56
U15	0,0:	57	0,0:	58	0,0:	59	0,0:	60
U16	0,0:	61	0,0:	62	0,0:	63	0,0:	64
U17	0,0:	65	0,0:	66	0,0:	67	0,0:	68
U18	0,0:	69	0,0:	70	0,0:	71	0,0:	72
U19	0,0:	73	0,0:	74	0,0:	75	0,0:	76
U20	0,0:	77	0,0:	78	0,0:	79	0,0:	80
U21	0,0:	81	0,0:	82	0,0:	83	0,0:	84
U22	0,0:	85	0,0:	86	0,0:	87	0,0:	88
U23	0,0:	89	0,0:	90	0,0:	91	0,0:	92
U24	0,0:	93	0,0:	94	0,0:	95	0,0:	96
U25	0,0:	97	0,0:	98	0,0:	99	0,0:	100
U26	1,0:	1	1,0:	2	1,0:	3	1,0:	4
U27	1,0:	5	1,0:	6	1,0:	7	1,0:	8
U28	1,0:	9	1,0:	10	1,0:	11	1,0:	12
U29	1,0:	13	1,0:	14	1,0:	15	1,0:	16
U30	1,0:	17	1,0:	18	1,0:	19	1,0:	20
U31	1,0:	21	1,0:	22	1,0:	23	1,0:	24
U32	1,0:	25	1,0:	26	1,0:	27	1,0:	28
U33	1,0:	29	1,0:	30	1,0:	31	1,0:	32
U34	1,0:	33	1,0:	34	1,0:	35	1,0:	36
U35	1,0:	37	1,0:	38	1,0:	39	1,0:	40

Banque Numero

Si vous souhaitez savoir si l'appareil récepteur reconnaît les messages de sélection de banque, consultez son tableau d'équipement MIDI. Si l'appareil récepteur ne reconnaît pas les messages Bank Select, il ignore les messages de sélection de banque et ne reconnaît que les changements de programme.

Changer de numéro de patch sur le gt-10 à partir d'un appareil MIDI

Quand le paramètre MIDI "Map Select" est réglé sur "Fix", vous pouvez changer de Patch sur le GT-10 avec des messages de sélection de banque transmis par un appareil MIDI externe, mais il faut vérifier la correspondance entre les messages de sélection de banque/les numéros de programme externes et les numéros de Patch du GT-10.

Tableau des correspondances avec les numéros de Patch quand "Map Select" = "Fix"

PC#

CC#0

PC#

CC#0

PC#

CC#0

0

1

2

3

0

1

2

3

0

1

2

3

1

U01-1

U26-1

P01-1

P26-1

36

U09-4

U34-4

P09-4

P34-4

71

U18-3

U43-3

P18-3

P43-3

2

U01-2

U26-2

P01-2

P26-2

37

U10-1

U35-1

P10-1

P35-1

72

U18-4

U43-4

P18-4

P43-4

3

U01-3

U26-3

P01-3

P26-3

38

U10-2

U35-2

P10-2

P35-2

73

U19-1

U44-1

P19-1

P44-1

4

U01-4

U26-4

P01-4

P26-4

39

U10-3

U35-3

P10-3

P35-3

74

U19-2

U44-2

P19-2

P44-2

5

U02-1

U27-1

P02-1

P27-1

40

U10-4

U35-4

P10-4

P35-4

75

U19-3

U44-3

P19-3

P44-3

6

U02-2

U27-2

P02-2

P27-2

41

U11-1

U36-1

P11-1

P36-1

76

U19-4

U44-4

P19-4

P44-4

7

U02-3

U27-3

P02-3

P27-3

42

U11-2

U36-2

P11-2

P36-2

77

U20-1

U45-1

P20-1

P45-1

8

U02-4

U27-4

P02-4

P27-4

43

U11-3

U36-3

P11-3

P36-3

78

U20-2

U45-2

P20-2

P45-2

9

U03-1

U28-1

P03-1

P28-1

44

U11-4

U36-4

P11-4

P36-4

79

U20-3

U45-3

P20-3

P45-3

10

U03-2

U28-2

P03-2

P28-2

45

U12-1

U37-1

P12-1

P37-1

80

U20-4

U45-4

P20-4

P45-4

11

U03-3

U28-3

P03-3

P28-3

46

U12-2

U37-2

P12-2

P37-2

81

U21-1

U46-1

P21-1

P46-1

12

U03-4

U28-4

P03-4

P28-4

47

U12-3

U37-3

P12-3

P37-3

82

U21-2

U46-2

P21-2

P46-2

13

U04-1

U29-1

P04-1

P29-1

48

U12-4

U37-4

P12-4

P37-4

83

U21-3

U46-3

P21-3

P46-3

14

U04-2

U29-2

P04-2

P29-2

49

U13-1

U38-1

P13-1

P38-1

84

U21-4

U46-4

P21-4

P46-4

15

U04-3

U29-3

P04-3

P29-3

50

U13-2

U38-2

P13-2

P38-2

85

U21-1

U47-1

P21-1

P47-1

16

U04-4

U29-4

P04-4

P29-4

51

U13-3

U38-3

P13-3

P38-3

86

U22-2

U47-2

P22-2

P47-2

17

U05-1

U30-1

P05-1

P30-1

52

U13-4

U38-4

P13-4

P38-4

87

U22-3

U47-3

P22-3

P47-3

18

U05-2

U30-2

P05-2

P30-2

53

U14-1

U39-1

P14-1

P39-1

88

U22-4

U47-4

P22-4

P47-4

19

U05-3

U30-3

P05-3

P30-3

54

U14-2

U39-2

P14-2

P39-2

89

U23-1

U48-1

P23-1

P48-1

20

U05-4

U30-4

P05-4

P30-4

55

U14-3

U39-3

P14-3

P39-3

90

U23-2

U48-2

P23-2

P48-2

21

U06-1

U31-1

P06-1

P31-1

56

U14-4

U39-4

P14-4

P39-4

91

U23-3

U48-3

P23-3

P48-3

22

U06-2

U31-2

P06-2

P31-2

57

U15-1

U40-1

P15-1

P40-1

92

U23-4

U48-4

P23-4

P48-4

23

U06-3

U31-3

P06-3

P31-3

58

U15-2

U40-2

P15-2

P40-2

93

U24-1

U49-1

P24-1

P49-1

24

U06-4

U31-4

P06-4

P31-4

59

U15-3

U40-3

P15-3

P40-3

94

U24-2

U49-2

P24-2

P49-2

25

U07-1

U32-1

P07-1

P32-1

60

U15-4

U40-4

P15-4

P40-4

95

U24-3

U49-3

P24-3

P49-3

26

U07-2

U32-2

P07-2

P32-2

61

U16-1

U41-1

P16-1

P41-1

96

U24-4

U49-4

P24-4

P49-4

27

U07-3

U32-3

P07-3

P32-3

62

U16-2

U41-2

P16-2

P41-2

97

U25-1

U50-1

P25-1

P50-1

28

U07-4

U32-4

P07-4

P32-4

63

U16-3

U41-3

P16-3

P41-3

98

U25-2

U50-2

P25-2

P50-2

29

U08-1

U33-1

P08-1

P33-1

64

U16-4

U41-4

P16-4

P41-4

99

U25-3

U50-3

P25-3

P50-3

30

U08-2

U33-2

P08-2

P33-2

65

U17-1

U42-1

P17-1

P42-1

100

U25-4

U50-4

P25-4

P50-4

31

U08-3

U33-3

P08-3

P33-3

66

U17-2

U42-2

P17-2

P42-2

: : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :

: : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : 128

U25-4

U50-4

P25-4

P50-4

PC: No. de programme CC0: Commande de contrôle de valeur "0" pour l'octet de statut supérieur (MSB) du message de sélection de banque * Les données CC0 d'une valeur égale ou supérieure à "04H" ainsi que les données CC32 sont ignorées.

Exemple: sélection du patch no. 30-3 (banque U30, numéro 3)

Il faut transmettre les messages MIDI suivants à partir d'un séquenceur MIDI :

CC#0: 1

PC#: 19

Transfert de données à un dispositif MIDI externe (bulk dump)

Le GT-10 permet de transférer des messages SysEx pour envoyer tous vos réglages à un autre GT-10 ou sauvegarder des réglages d'effets sur un séquenceur ou autre appareil MIDI. Ce transfert de blocs de données est appelé "bulk dump".

Connexions

Pour archiver les données avec un séquenceur MIDI	Pour transférer des données à un autre GT-10
Réalisez la connexionTELLE qu'illustrée ci-dessous et placez le séquenceur en attente de réception de messages SysEx.	Effectuez les connexions illustrées ci-dessous et faites correspondes les identifiants "Device ID" des deux appareils.
MIDI IN MIDI OUT	MIDI IN MIDI OUT
OBSERVES GT-10 WIRE 1/2 OBSERVES GT-10 WIRE 3/4 OBSERVES GT-10 WIRE 5/8 OBSERVES GT-10 WIRE 7/16 OBSERVES GT-10 WIRE 9/16 OBSERVES GT-10 WIRE 11/16 OBSERVES GT-10 WIRE 13/16 OBSERVES GT-10 WIRE 15/16 OBSERVES GT-10 WIRE 17/16 OBSERVES GT-10 WIRE 19/16 OBSERVES GT-10 WIRE 21/16 OBSERVES GT-10 WIRE 23/16 OBSERVES GT-10 WIRE 25/16 OBSERVES GT-10 WIRE 27/16 OBSERVES GT-10 WIRE 29/16 OBSERVES GT-10 WIRE 31/16 OBSERVES GT-10 WIRE 33/16 OBSERVES GT-10 WIRE 35/16 OBSERVES GT-10 WIRE 37/16 OBSERVES GT-10 WIRE 39/16 OBSERVES GT-10 WIRE 41/16 OBSERVES GT-10 WIRE 43/16 OBSERVES GT-10 WIRE 45/16 OBSERVES GT-10 WIRE 47/16 OBSERVES GT-10 WIRE 49/16 OBSERVES GT-10 WIRE 51/16 OBSERVES GT-10 WIRE 53/16 OBSERVES GT-10 WIRE 55/16 OBSERVES GT-10 WIRE 57/16 OBSERVES GT-10 WIRE 59/16 OBSERVES GT-10 WIRE 61/16 OBSERVES GT-10 WIRE 63/16 OBSERVES GT-10 WIRE 65/16 OBSERVES GT-10 WIRE 67/16 OBSERVES GT-10 WIRE 69/16 OBSERVES GT-10 WIRE 71/16 OBSERVES GT-10 WIRE 73/16 OBSERVES GT-10 WIRE 75/16 OBSERVES GT-10 WIRE 77/16 OBSERVES GT-10 WIRE 79/16 OBSERVES GT-10 WIRE 81/16 OBSERVES GT-10 WIRE 83/16 OBSERVES GT-10 WIRE 85/16 OBSERVES GT-10 WIRE 87/16 OBSERVES GT-10 WIRE 89/16 OBSERVES GT-10 WIRE 91/16 OBSERVES GT-10 WIRE 93/16 OBSERVES GT-10 WIRE 95/16 OBSERVES GT-10 WIRE 97/16 OBSERVES GT-10 WIRE 99/16 OBSERVES GT-10 WIRE 101/16 OBSERVES GT-10 WIRE 103/16 OBSERVES GT-10 WIRE 105/16 OBSERVES GT-10 WIRE 107/16 OBSERVES GT-10 WIRE 109/16 OBSERVES GT-10 WIRE 111/16 OBSERVES GT-10 WIRE 113/16 OBSERVES GT-10 WIRE 115/16 OBSERVES GT-10 WIRE 117/16 OBSERVES GT-10 WIRE 119/16 OBSERVES GT-10 WIRE 121/16 OBSERVES GT-10 WIRE 123/16 OBSERVES GT-10 WIRE 125/16 OBSERVES GT-10 WIRE 127/16 OBSERVES GT-10 WIRE 129/16 OBSERVES GT-10 WIRE 131/16 OBSERVES GT-10 WIRE 133/16 OBSERVES GT-10 WIRE 135/16 OBSERVES GT-10 WIRE 137/16 OBSERVES GT-10 WIRE 139/16 OBSERVES GT-10 WIRE 141/16 OBSERVES GT-10 WIRE 143/16 OBSERVES GT-10 WIRE 145/16 OBSERVES GT-10 WIRE 147/16 OBSERVES GT-10 WIRE 149/16 OBSERVES GT-10 WIRE 151/16 OBSERVES GT-10 WIRE 153/16 OBSERVES GT-10 WIRE 155/16 OBSERVES GT-10 WIRE 157/16 OBSERVES GT-10 WIRE 159/16 OBSERVES GT-10 WIRE 161/16 OBSERVES GT-10 WIRE 163/16 OBSERVES GT-10 WIRE 165/16 OBSERVES GT-10 WIRE 167/16 OBSERVES GT-10 WIRE 169/16 OBSERVES GT-10 WIRE 171/16 OBSERVES GT-10 WIRE 173/16 OBSERVES GT-10 WIRE 175/16 OBSERVES GT-10 WIRE 177/16 OBSERVES GT-10 WIRE 179/16 OBSERVES GT-10 WIRE 181/16 OBSERVES GT-10 WIRE 183/16 OBSERVES GT-10 WIRE 185/16 OBSERVES GT-10 WIRE 187/16 OBSERVES GT-10 WIRE 189/16 OBSERVES GT-10 WIRE 191/16 OBSERVES GT-10 WIRE 193/16 OBSERVES GT-10 WIRE 195/16 OBSERVES GT-10 WIRE 197/16 OBSERVES GT-10 WIRE 199/16 OBSERVES GT-10 WIRE 201/16 OBSERVES GT-10 WIRE 203/16 OBSERVES GT-10 WIRE 205/16 OBSERVES GT-10 WIRE 207/16 OBSERVES GT-10 WIRE 209/16 OBSERVES GT-10 WIRE 211/16 OBSERVES GT-10 WIRE 213/16 OBSERVES GT-10 WIRE 215/16 OBSERVES GT-10 WIRE 217/16 OBSERVES GT-10 WIRE 219/16 OBSERVES GT-10 WIRE 221/16 OBSERVES GT-10 WIRE 223/16 OBSERVES GT-10 WIRE 225/16 OBSERVES GT-10 WIRE 227/16 OBSERVES GT-10 WIRE 229/16 OBSERVES GT-10 WIRE 231/16 OBSERVES GT-10 WIRE 233/16 OBSERVES GT-10 WIRE 235/16 OBSERVES GT-10 WIRE 237/16 OBSERVES GT-10 WIRE 239/16 OBSERVES GT-10 WIRE 241/16 OBSERVES GT-10 WIRE 243/16 OBSERVES GT-10 WIRE 245/16 OBSERVES GT-10 WIRE 247/16 OBSERVES GT-10 WIRE 249/16 OBSERVES GT-10 WIRE 251/16 OBSERVES GT-10 WIRE 253/16 OBSERVES GT-10 WIRE 255/16 OBSERVES GT-10 WIRE 257/16 OBSERVES GT-10 WIRE 259/16 OBSERVES GT-10 WIRE 261/16 OBSERVES GT-10 WIRE 263/16 OBSERVES GT-10 WIRE 265/16 OBSERVES GT-10 WIRE 267/16 OBSERVES GT-10 WIRE 270/16 OBSERVES GT-10 WIRE 272/16 OBSERVES GT-10 WIRE 274/16 OBSERVES GT-10 WIRE 275/16 OBSERVES GT-10 WIRE 277/16 OBSERVES GT-10 WIRE 279/16 OBSERVES GT-10 WIRE 281/16 OBSERVES GT-10 WIRE 283/16 OBSERVES GT-10 WIRE 285/16 OBSERVES GT-10 WIRE 287/16 OBSERVES GT-10 WIRE 289/16 OBSERVES GT-10 WIRE 291/16 OBSERVES GT-10 WIRE 293/16 OBSERVES GT-10 WIRE 295/16 OBSERVES GT-10 WIRE 297/16 OBSERVES GT-10 WIRE 300/16 OBSERVES GT-10 WIRE 302/16 OBSERVES GT-10 WIRE 304/16 OBSERVES GT-10 WIRE 305/16 OBSERVES GT-10 WIRE 307/16 OBSERVES GT-10 WIRE 309/16 OBSERVES GT-10 WIRE 311/16 OBSERVES GT-10 WIRE 313/16 OBSERVES GT-10 WIRE 315/16 OBSERVES GT-10 WIRE 317/16 OBSERVES GT-10 WIRE 319/16 OBSERVES GT-10 WIRE 321/16 OBSERVES GT-10 WIRE 323/16 OBSERVES GT-10 WIRE 325/16 OBSERVES GT-10 WIRE 327/16 OBSERVES GT-10 WIRE 329/16 OBSERVES GT-10 WIRE 331/16 OBSERVES GT-10 WIRE 333/16 OBSERVES GT-10 WIRE 335/16 OBSERVES GT-10 WIRE 337/16 OBSERVES GT-10 WIRE 339/16 OBSERVES GT-10 WIRE 341/16 OBSERVES GT-10 WIRE 343/16 OBSERVES GT-10 WIRE 345/16 OBSERVES GT-10 WIRE 347/16 OBSERVES GT-10 WIRE 349/16 OBSERVES GT-10 WIRE 351/16 OBSERVES GT-10 WIRE 353/16 OBSERVES GT-10 WIRE 355/16 OBSERVES GT-10 WIRE 357/16 OBSERVES GT-10 WIRE 359/16 OBSERVES GT-10 WIRE 361/16 OBSERVES GT-10 WIRE 363/16 OBSERVES GT-10 WIRE 365/16 OBSERVES GT-10 WIRE 367/16 OBSERVES GT-10 WIRE 369/16 OBSERVES GT-10 WIRE 371/16 OBSERVES GT-10 WIRE 373/16 OBSERVES GT-10 WIRE 375/16 OBSERVES GT-10 WIRE 377/16 OBSERVES GT-10 WIRE 379/16 OBSERVES GT-10 WIRE 381/16 OBSERVES GT-10 WIRE 383/16 OBSERVES GT-10 WIRE 385/16 OBSERVES GT-10 WIRE 387/16 OBSERVES GT-10 WIRE 389/16 OBSERVES GT-10 WIRE 391/16 OBSERVES GT-10 WIRE 393/16 OBSERVES GT-10 WIRE 395/16 OBSERVES GT-10 WIRE 397/16 OBSERVES GT-10 WIRE 399/16 OBSERVES GT-10 WIRE 401/16 OBSERVES GT-10 WIRE 403/16 OBSERVES GT-10 WIRE 405/16 OBSERVES GT-10 WIRE 407/16 OBSERVES GT-10 WIRE 409/16 OBSERVES GT-10 WIRE 411/16 OBSERVES GT-10 WIRE 413/16 OBSERVES GT-10 WIRE 415/16 OBSERVES GT-10 WIRE 417/16 OBSERVES GT-10 WIRE 419/16 OBSERVES GT-10 WIRE 421/16 OBSERVES GT-10 WIRE 423/16 OBSERVES GT-10 WIRE 425/16 OBSERVES GT-10 WIRE 427/16 OBSERVES GT-10 WIRE 429/16 OBSERVES GT-10 WIRE 431/16 OBSERVES GT-10 WIRE 433/16 OBSERVES GT-10 WIRE 435/16 OBSERVES GT-10 WIRE 437/16 OBSERVES GT-10 WIRE 439/16 OBSERVES GT-10 WIRE 441/16 OBSERVES GT-10 WIRE 443/16 OBSERVES GT-10 WIRE 445/16 OBSERVES GT-10 WIRE 447/16 OBSERVES GT-10 WIRE 449/16 OBSERVES GT-10 WIRE 451/16 OBSERVES GT-10 WIRE 453/16 OBSERVES GT-10 WIRE 455/16 OBSERVES GT-10 WIRE 457/16 OBSERVES GT-10 WIRE 459/16 OBSERVES GT-10 WIRE 461/16 OBSERVES GT-10 WIRE 463/16 OBSERVES GT-10 WIRE 465/16 OBSERVES GT-10 WIRE 467/16 OBSERVES GT-10 WIRE 469/16 OBSERVES GT-10 WIRE 471/16 OBSERVES GT-10 WIRE 473/16 OBSERVES GT-10 WIRE 475/16 OBSERVES GT-10 WIRE 477/16 OBSERVES GT-10 WIRE 479/16 OBSERVES GT-10 WIRE 482/16 OBSERVES GT-10 WIRE 484/16 OBSERVES GT-10 WIRE 487/16 OBSERVES GT-10 WIRE 489/16 OBSERVES GT-10 WIRE 492/16 OBSERVES GT-10 WIRE 494/16 OBSERVES GT-10 WIRE 497/16 OBSERVES GT-10 WIRE 500/16 OBSERVES GT-10 WIRE 502/16 OBSERVES GT-10 WIRE 504/16 OBSERVES GT-10 WIRE 505/16 OBSERVES GT-10 WIRE 507/16 OBSERVES GT-10 WIRE 509/16 OBSERVES GT-10 WIRE 511/16 OBSERVES GT-10 WIRE 513/16 OBSERVES GT-10 WIRE 515/16 OBSERVES GT-10 WIRE 517/16 OBSERVES GT-10 WIRE 520/16 OBSERVES GT-10 WIRE 522/16 OBSERVES GT-10 WIRE 524/16 OBSERVES GT-10 WIRE 526/16 OBSERVES GT-10 WIRE 528/16 OBSERVES GT-10 WIRE 530/16 OBSERVES GT-10 WIRE 532/16 OBSERVES GT-10 WIRE 534/16 OBSERVES GT-10 WIRE 536/16 OBSERVES GT-10 WIRE 538/16 OBSERVES GT-10 WIRE 540/16 OBSERVES GT-10 WIRE 542/16 OBSERVES GT-10 WIRE 544/16 OBSERVES GT-10 WIRE 546/16 OBSERVES GT-10 WIRE 548/16 OBSERVES GT-10 WIRE 550/16 OBSERVES GT-10 WIRE 552/16 OBSERVES GT-10 WIRE 554/16 OBSERVES GT-10 WIRE 556/16 OBSERVES GT-10 WIRE 558/16 OBSERVES GT-10 WIRE 559/16 OBSERVES GT-10 WIRE 562/16 OBSERVES GT-10 WIRE 564/16 OBSERVES GT-10 WIRE 566/16 OBSERVES GT-10 WIRE 568/16 OBSERVES GT-10 WIRE 570/16 OBSERVES GT-10 WIRE 572/16 OBSERVES GT-10 WIRE 574/16 OBSERVES GT-10 WIRE 576/16 OBSERVES GT-10 WIRE 578/16 OBSERVES GT-10 WIRE 580/16 OBSERVES GT-10 WIRE 582/16 OBSERVES GT-10 WIRE 584/16 OBSERVES GT-10 WIRE 586/16 OBSERVES GT-10 WIRE 588/16 OBSERVES GT-10 WIRE 590/16 OBSERVES GT-10 WIRE 592/16 OBSERVES GT-10 WIRE 594/16 OBSERVES GT-10 WIRE 596/16 OBSERVES GT-10 WIRE 598/16 OBSERVES GT-10 WIRE 600/16 OBSERVES GT-10 WIRE 602/16 OBSERVES GT-10 WIRE 604/16 OBSERVES GT-10 WIRE 606/16 OBSERVES GT-10 WIRE 608/16 OBSERVES GT-10 WIRE 609/16 OBSERVES GT-10 WIRE 612/16 OBSERVES GT-10 WIRE 614/16 OBSERVES GT-10 WIRE 616/16 OBSERVES GT-10 WIRE 618/16 OBSERVES GT-10 WIRE 620/16 OBSERVES GT-10 WIRE 622/16 OBSERVES GT-10 WIRE 624/16 OBSERVES GT-10 WIRE 626/16 OBSERVES GT-10 WIRE 628/16 OBSERVES GT-10 WIRE 630/16 OBSERVES GT-10 WIRE 632/16 OBSERVES GT-10 WIRE 634/16 OBSERVES GT-10 WIRE 636/16 OBSERVES GT-10 WIRE 638/16 OBSERVES GT-10 WIRE 640/16 OBSERVES GT-10 WIRE 642/16 OBSERVES GT-10 WIRE 644/16 OBSERVES GT-10 WIRE 646/16 OBSERVES GT-10 WIRE 648/16 OBSERVES GT-10 WIRE 650/16 OBSERVES GT-10 WIRE 652/16 OBSERVES GT-10 WIRE 654/16 OBSERVES GT-10 WIRE 656/16 OBSERVES GT-10 WIRE 658/16 OBSERVES GT-10 WIRE 659/16 OBSERVES GT-10 WIRE 662/16 OBSERVES GT-10 WIRE 664/16 OBSERVES GT-10 WIRE 666/16 OBSERVES GT-10 WIRE 668/16 OBSERVES GT-10 WIRE 670/16 OBSERVES GT-10 WIRE 672/16 OBSERVES GT-10 WIRE 674/16 OBSERVES GT-10 WIRE 676/16 OBSERVES GT-10 WIRE 678/16 OBSERVES GT-10 WIRE 680/16 OBSERVES GT-10 WIRE 682/16 OBSERVES GT-10 WIRE 684/16 OBSERVES GT-10 WIRE 686/16 OBSERVES GT-10 WIRE 688/16 OBSERVES GT-10 WIRE 690/16 OBSERVES GT-10 WIRE 692/16 OBSERVES GT-10 WIRE 694/16 OBSERVES GT-10 WIRE 696/16 OBSERVES GT-10 WIRE 700/16 OBSERVES GT-10 WIRE 702/16 OBSERVES GT-10 WIRE 704/16 OBSERVES GT-10 WIRE 707/16 OBSERVES GT-10 WIRE 709/16 OBSERVES GT-10 WIRE 712/16 OBSERVES GT-10 WIRE 714/16 OBSERVES GT-10 WIRE 717/16 OBSERVES GT-10 WIRE 720/16 OBSERVES GT-10 WIRE 722/16 OBSERVES GT-10 WIRE 724/16 OBSERVES GT-10 WIRE 727/16 OBSERVES GT-10 WIRE 729/16 OBSERVES GT-10 WIRE 732/16 OBSERVES GT-10 WIRE 734/16 OBSERVES GT-10 WIRE 737/16 OBSERVES GT-10 WIRE 739/16 OBSERVES GT-10 WIRE 742/16 OBSERVES GT-10 WIRE 744/16 OBSERVES GT-10 WIRE 747/16 OBSERVES GT-10 WIRE 749/16 OBSERVES GT-10 WIRE 752/16 OBSERVES GT-10 WIRE 754/16 OBSERVES GT-10 WIRE 757/16 OBSERVES GT-10 WIRE 759/16 OBSERVES GT-10 WIRE 762/16 OBSERVES GT-10 WIRE 764/16 OBSERVES GT-10 WIRE 767/16 OBSERVES GT-10 WIRE 770/16 OBSERVES GT-10 WIRE 772/16 OBSERVES GT-10 WIRE 774/16 OBSERVES GT-10 WIRE 777/16 OBSERVES GT-10 WIRE 779/16 OBSERVES GT-10 WIRE 782/16 OBSERVES GT-10 WIRE 784/16 OBSERVES GT-10 WIRE 787/16 OBSERVES GT-10 WIRE 789/16 OBSERVES GT-10 WIRE 792/16 OBSERVES GT-10 WIRE 794/16 OBSERVES GT-10 WIRE 797/16 OBSERVES GT-10 WIRE 800/16 OBSERVES GT-10 WIRE 802/16 OBSERVES GT-10 WIRE 804/16 OBSERVES GT-10 WIRE 807/16 OBSERVES GT-10 WIRE 809/16 OBSERVES GT-10 WIRE 812/16 OBSERVES GT-10 WIRE 814/16 OBSERVES GT-10 WIRE 817/16 OBSERVES GT-10 WIRE 820/16 OBSERVES GT-10 WIRE 822/16 OBSERVES GT-10 WIRE 824/16 OBSERVES GT-10 WIRE 827/16 OBSERVES GT-10 WIRE 829/16 OBSERVES GT-10 WIRE 832/16 OBSERVES GT-10 WIRE 834/16 OBSERVES GT-10 WIRE 837/16 OBSERVES GT-10 WIRE 839/16 OBSERVES GT-10 WIRE 842/16 OBSERVES GT-10 WIRE 844/16 OBSERVES GT-10 WIRE 847/16 OBSERVES GT-10 WIRE 850/16 OBSERVES GT-10 WIRE 852/16 OBSERVES GT-10 WIRE 854/16 OBSERVES GT-10 WIRE 857/16 OBSERVES GT-10 WIRE 859/16 OBSERVES GT-10 WIRE 862/16 OBSERVES GT-10 WIRE 864/16 OBSERVES GT-10 WIRE 867/16 OBSERVES GT-10 WIRE 870/16 OBSERVES GT-10 WIRE 872/16 OBSERVES GT-10 WIRE 874/16 OBSERVES GT-10 WIRE 877/16 OBSERVES GT-10 WIRE 880/16 OBSERVES GT-10 WIRE 882/16 OBSERVES GT-10 WIRE 884/16 OBSERVES GT-10 WIRE 887/16 OBSERVES GT-10 WIRE 890/16 OBSERVES GT-10 WIRE 892/16 OBSERVES GT-10 WIRE 894/16 OBSERVES GT-10 WIRE 897/16 OBSERVES GT-10 WIRE 900/16 OBSERVES GT-10 WIRE 902/16 OBSERVES GT-10 WIRE 904/16 OBSERVES GT-10 WIRE 907/16 OBSERVES GT-10 WIRE 909/16 OBSERVES GT-10 WIRE 912/16 OBSERVES GT-10 WIRE 914/16 OBSERVES GT-10 WIRE 917/16 OBSERVES GT-10 WIRE 920/16 OBSERVES GT-10 WIRE 922/16 OBSERVES GT-10 WIRE 924/16 OBSERVES GT-10 WIRE 927/16 OBSERVES GT-10 WIRE 929/16 OBSERVES GT-10 WIRE 932/16 OBSERVES GT-10 WIRE 934/16 OBSERVES GT-10 WIRE 937/16 OBSERVES GT-10 WIRE 939/16 OBSERVES GT-10 WIRE 942/16 OBSERVES GT-10 WIRE 944/16 OBSERVES GT-10 WIRE 947/16 OBSERVES GT-10 WIRE 950/16 OBSERVES GT-10 WIRE 952/16 OBSERVES GT-10 WIRE 954/16 OBSERVES GT-10 WIRE 957/16 OBSERVES GT-10 WIRE 959/16 OBSERVES GT-10 WIRE 962/16 OBSERVES GT-10 WIRE 964/16 OBSERVES GT-10 WIRE 967/16 OBSERVES GT-10 WIRE 970/16 OBSERVES GT-10 WIRE 972/16 OBSERVES GT-10 WIRE 974/16 OBSERVES GT-10 WIRE 977/16 OBSERVES GT-10 WIRE 980/16 OBSERVES GT-10 WIRE 982/16 OBSERVES GT-10 WIRE 984/16 OBSERVES GT-10 WIRE 987/16 OBSERVES GT-10 WIRE 989/16 OBSERVES GT-10 WIRE 992/16 OBSERVES GT-10 WIRE 994/16 OBSERVES GT-10 WIRE 997/16 OBSERVES GT-10 WIRE 999/16 OBSERVES GT-10 WIRE 999/202 OBSERVES GT-10 WIRE 999/204 OBSERVES GT-10 WIRE 999/207 OBSERVES GT-10 WIRE 999/209 OBSERVES GT-10 WIRE 999/222 OBSERVES GT-10 WIRE 999/224 OBSERVES GT-10 WIRE 999/227 OBSERVES GT-10 WIRE 999/230 OBSERVES GT-10 WIRE 999/232 OBSERVES GT-10 WIRE 999/234 OBSERVES GT-10 WIRE 999/237 OBSERVES GT-10 WIRE 999/240 OBSERVES GT-10 WIRE 999/242 OBSERVES GT-10 WIRE 999/244 OBSERVES GT-10 WIRE 999/247 OBSERVES GT-10 WIRE 999/250 OBSERVES GT-10 WIRE 999/252 OBSERVES GT-10 WIRE 999/254 OBSERVES GT-10 WIRE 999/257 OBSERVES GT-10 WIRE 999/259 OBSERVES GT-10 WIRE 999/262 OBSERVES GT-10 WIRE 999/264 OBSERVES GT-10 WIRE 999/267 OBSERVES GT-10 WIRE 999/270 OBSERVES GT-10 WIRE 999/272 OBSERVES GT-10 WIRE 999/274 OBSERVES GT-10 WIRE 999/277 OBSERVES GT-10 WIRE 999/280 OBSERVES GT-10 WIRE 999/282 OBSERVES GT-10 WIRE 999/284 OBSERVES GT-10 WIRE 999/287 OBSERVES GT-10 WIRE 999/290 OBSERVES GT-10 WIRE 999/292 OBSERVES GT-10 WIRE 999/300 OBSERVES GT-10 WIRE 999/302 OBSERVES GT-10 WIRE 999/304 OBSERVES GT-10 WIRE 999/307 OBSERVES GT-10 WIRE 999/309 OBSERVES GT-10 WIRE 999/312 OBSERVES GT-10 WIRE 999/314 OBSERVES GT-10 WIRE 999/320 OBSERVES GT-10 WIRE 999/322 OBSERVES GT-10 WIRE 999/324 OBSERVES GT-10 WIRE 999/327 OBSERVES GT-10 WIRE 999/330 OBSERVES GT-10 WIRE 999/332 OBSERVES GT-10 WIRE 999/334 OBSERVES GT-10 WIRE 999/337 OBSERVES GT-10 WIRE 999/340 OBSERVES GT-10 WIRE 999/342 OBSERVES GT-10 WIRE 999/344 OBSERVES GT-10 WIRE 999/347 OBSERVES GT-10 WIRE 999/350 OBSERVES GT-10 WIRE 999/352 OBSERVES GT-10 WIRE 999/354 OBSERVES GT-10 WIRE 999/357 OBSERVES GT-10 WIRE 999/359 OBSERVES GT-10 WIRE 999/362 OBSERVES GT-10 WIRE 999/364 OBSERVES GT-10 WIRE 999/367 OBSERVES GT-10 WIRE 999/370 OBSERVES GT-10 WIRE 999/372 OBSERVES GT-10 WIRE 999/374 OBSERVES GT-10 WIRE 999/377 OBSERVES GT-10 WIRE 999/382 OBSERVES GT-10 WIRE 999/384 OBSERVES GT-10 WIRE 999/387 OBSERVES GT-10 WIRE 999/389 OBSERVES GT-10 WIRE 999/392 OBSERVES GT-10 WIRE 999/394 OBSERVES GT-10 WIRE 999/400 OBSERVES GT-10 WIRE 999/402 OBSERVES GT-10 WIRE 999/404 OBSERVES GT-10 WIRE 999/407 OBSERVES GT-10 WIRE 999/409 OBSERVES GT-10 WIRE 999/420 OBSERVES GT-10 WIRE 999/422 OBSERVES GT-10 WIRE 999/424 OBSERVES GT-10 WIRE 999/427 OBSERVES GT-10 WIRE 999/430 OBSERVES GT-10 WIRE 999/432 OBSERVES GT-10 WIRE 999/434 OBSERVES GT-10 WIRE 999/437 OBSERVES GT-10 WIRE 999/440 OBSERVES GT-10 WIRE 999/442 OBSERVES GT-10 WIRE 999/444 OBSERVES GT-10 WIRE 999/447 OBSERVES GT-10 WIRE 999/450 OBSERVES GT-10 WIRE 999/452 OBSERVES GT-10 WIRE 999/454 OBSERVES GT-10 WIRE 999/457 OBSERVES GT-10 WIRE 999/459 OBSERVES GT-10 WIRE 999/462 OBSERVES GT-10 WIRE 999/464 OBSERVES GT-10 WIRE 999/467 OBSERVES GT-10 WIRE 999/470 OBSERVES GT-10 WIRE 999/472 OBSERVES GT-10 WIRE 999/474 OBSERVES GT-10 WIRE 999/477 OBSERVES GT-10 WIRE 999/480 OBSERVES GT-10 WIRE 999/482 OBSERVES GT-10 WIRE 999/484 OBSERVES GT-10 WIRE 999/487 OBSERVES GT-10 WIRE 999/489 OBSERVES GT-10 WIRE 999/492 OBSERVES GT-10 WIRE 999/494 OBSERVES GT-10 WIRE 999/500 OBSERVES GT-10 WIRE 999/502 OBSERVES GT-10 WIRE 999/504 OBSERVES GT-10 WIRE 999/507 OBSERVES GT-10 WIRE 999/509 OBSERVES GT-10 WIRE 999/520 OBSERVES GT-10 WIRE 999/522 OBSERVES GT-10 WIRE 999/524 OBSERVES GT-10 WIRE 999/527 OBSERVES GT-10 WIRE 999/530 OBSERVES GT-10 WIRE 999/532 OBSERVES GT-10 WIRE 999/534 OBSERVES GT-10 WIRE 999/537 OBSERVES GT-10 WIRE 999/540 OBSERVES GT-10 WIRE 999/542 OBSERVES GT-10 WIRE 999/544 OBSERVES GT-10 WIRE 999/547 OBSERVES GT-10 WIRE 999/550 OBSERVES GT-10 WIRE 999/552 OBSERVES GT-10 WIRE 999/554 OBSERVES GT-10 WIRE 999/557 OBSERVES GT-10 WIRE 999/559 OBSERVES GT-10 WIRE 999/562 OBSERVES GT-10 WIRE 999/564 OBSERVES GT-10 WIRE 999/567 OBSERVES GT-10 WIRE 999/570 OBSERVES GT-10 WIRE 999/572 OBSERVES GT-10 WIRE 999/574 OBSERVES GT-10 WIRE 999/577 OBSERVES GT-10 WIRE 999/582 OBSERVES GT-10 WIRE 999/584 OBSERVES GT-10 WIRE 999/587 OBSERVES GT-10 WIRE 999/589 OBSERVES GT-10 WIRE 999/592 OBSERVES GT-10 WIRE 999/594 OBSERVES GT-10 WIRE 999/597 OBSERVES GT-10 WIRE 999/600 OBSERVES GT-10 WIRE 999/602 OBSERVES GT-10 WIRE 999/604 OBSERVES GT-10 WIRE 999/607 OBSERVES GT-10 WIRE 999/608 OBSERVES GT-10 WIRE 999/609 OBSERVES GT-10 WIRE 999/620 OBSERVES GT-10 WIRE 999/622 OBSERVES GT-10 WIRE 999/624 OBSERVES GT-10 WIRE 999/627 OBSERVES GT-10 WIRE 999/630 OBSERVES GT-10 WIRE 999/632 OBSERVES GT-10 WIRE 999/634 OBSERVES GT-10 WIRE 999/637 OBSERVES GT-10 WIRE 999/640 OBSERVES GT-10 WIRE 999/642 OBSERVES GT-10 WIRE 999/644 OBSERVES GT-10 WIRE 999/647 OBSERVES GT-10 WIRE 999/650 OBSERVES GT-10 WIRE 999/652 OBSERVES GT-10 WIRE 999/654 OBSERVES GT-10 WIRE 999/657 OBSERVES GT-10 WIRE 999/658 OBSERVES GT-10 WIRE 999/659 OBSERVES GT-10 WIRE 999/662 OBSERVES GT-10 WIRE 999/664 OBSERVES GT-10 WIRE 999/667 OBSERVES GT-10 WIRE 999/670 OBSERVES GT-10 WIRE 999/672 OBSERVES GT-10 WIRE 999/674 OBSERVES GT-10 WIRE 999/678 OBSERVES GT-10 WIRE 999/682 OBSERVES GT-10 WIRE 999/684 OBSERVES GT-10 WIRE 999/687 OBSERVES GT-10 WIRE 999/688 OBSERVES GT-10 WIRE 999/689 OBSERVES GT-10 WIRE 999/692 OBSERVES GT-10 WIRE 999/694 OBSERVES GT-10 WIRE 999/700 OBSERVES GT-10 WIRE 702/16 OBSERVES GT-10 WIRE 704/16 OBSERVES GT-10 WIRE 707/16 OBSERVES GT-10 WIRE 708/16 OBSERVES GT-10 WIRE 709/16 OBSERVES GT-10 WIRE 720/16 OBSERVES GT-10 WIRE 722/16 OBSERVES GT-10 WIRE 724/16 OBSERVES GT-10 WIRE 727/16 OBSERVES GT-10 WIRE 728/16 OBSERVES GT-10 WIRE 729/16 OBSERVES GT-10 WIRE 732/16 OBSERVES GT-10 WIRE 734/16 OBSERVES GT-10 WIRE 737/16 OBSERVES GT-10 WIRE 738/16 OBSERVES GT-10 WIRE 739/16 OBSERVES GT-10 WIRE 742/16 OBSERVES GT-10 WIRE 744/16 OBSERVES GT-10 WIRE 747/16 OBSERVES GT-10 WIRE 748/16 OBSERVES GT-10 WIRE 752/16 OBSERVES GT-10 WIRE 754/16 OBSERVES GT-10 WIRE 757/16 OBSERVES GT-10 WIRE 758/16 OBSERVES GT-10 WIRE 759/16 OBSERVES GT-10 WIRE 762/16 OBSERVES GT-10 WIRE 764/16 OBSERVES GT-10 WIRE 767/16 OBSERVES GT-10 WIRE 770/16 OBSERVES GT -WIRE: VERSUS. OBSERVES GT -WIRE: SANS. OBSERVES GT -WIRE: OBCSIN. OBSERVES GT -WIRE: OBCSIN. OBSERVES GT -WIRE: OBCSIN. OBSERVES GT -WIRE: OBCSIN. OBSERVES GT -WIRE: OBCSIN. OBSERVES GT -WIRE: OBCSIN. OBSERVES GT -WIRE: OBCSIN. OBSERVES GT -WIRE: OBCSIN. COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COST SANS: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES: OBSERVES COSTS AND EXPENSES:

Transfert

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez MIDI.
		SYSTEM MENU PresseINTER MIDI LCD MIDI USB ABC, CATEGORY NAME
3.	CATEGORY/ ENTER	La page "MIDI MENU" apparait.
4.		Sélectionnez "B.DUMP".
		MIDI MENU PresseINTER BULK DUMP SETTING PROGRAM MAP B.DUMP
5.	CATEGORY/ ENTER	La page "BULK DUMP" apparait.
		MIDI BULK DUMP SYSTEM ~ Temp (ENTER:START)
6.		Sélectionnez la plage des données à transmettre.

Vous pouvez transférer les types de données suivants. Vous pouvez transférer les données en spécifiant le point de départ et de fin du transfert.

Affichage	Données transmises
System	Paramètres système
Quick	Réglages utiliser “Quick”
U01-1-U50-4	Réglages des Patches U01-1~U50-4
Temp	Réglages du Patch sélectionné

CATEGORY/

ENTER

Les données sont transférées.

Charger des données d'un appareil MIDI externe (Bulk Load)

Vous pouvez rétablir des réglages en important des blocs de données archivées sur séquenceur MIDI ou autre par transfert de blocs de données. Le chargement d'un bloc de données est appelé "bulk load".

Réception de données archivées sur séquenceur MIDI

Effectuez les connexions illustrées ci-dessous. Le numéro d'identifiant ("Device ID") du GT-10 doit être le même que lors du transfert des données vers le séquenceur MIDI (p. 83).

Pour savoir comment utiliser le séquenceur, consultez son mode d'emploi.

Chargement

1. Transférez les données à partir de l'appareil MIDI externe.

L'écran affiche le message "BULK DATA RECEIVING..." quand les données sont en cours de réception. - Ne coupez surtout pas l'alimentation durant la réception des données. - Si le message "MIDI BUFFER FULL" apparaît, vérifiez les connexions et réduisez la vitesse de transmission sur l'appareil MIDI transmetteur.

Avant d'établir la connexion USB

Le GT-10 peut être branché via USB à un ordinateur afin d'échanger des signaux audio numériques.

Installer et configurer le pilote USB

En branchant le GT-10 à votre PC/Mac avec un câble USB, vous pouvez échanger des signaux audio via USB.

Le GT-10 se sert du pilote standard proposé par le système d'exploitation. Ce pilote est installé automatiquement quand vous établissez une connexion USB avec l'ordinateur.

Vous pouvez utiliser le pilote dédié (avancé) pour enregistrer, lire et éditer des données audio à un très haut niveau de qualité et avec un timing stable.

Il permet également de piloter le GT-10 en transmettant des messages MIDI via USB.

Vous pouvez télécharger ce pilote dédié pour GT-10 du site Roland local.

Comme le logiciel et les procédures d'installation du pilote variant en fonction du système d'exploitation, veuillez lire attentivement le fichier "Readme" ("Lisez-moi") inclus dans le dossier télécharge.

Qu'est-ce qu'un pilote USB?

Le pilote USB est un logiciel qui sert d'intermédiaire pour le transfert de données entre des logiciels (d'enregistrement ou séquenceur) tournant sur l'ordinateur et l'appareil USB quand l'ordinateur et l'appareil USB sont reliés avec un câble USB. Le pilote USB transmet des données venant de logiciels à l'appareil USB et inversement, il transmet des données de l'appareil USB aux logiciels.

Échange de messages MIDI entre un ordinateur et le gt-10

Si vous choisissez le pilote avancé du GT-10 (p. 93) après l'avoir branché à votre PC/Mac avec un câble USB, vous pouvez échanger des messages MIDI via USB.

Réglez les ports d'entrée et de sortie MIDI de l'ordinateur sur "GT-10".

Si vous établissez une connexion USB entre le GT-10 et le PC/Mac, l'échange de messages MIDI via les prises MIDI est désactivé.

Pour en savoir plus sur les réglages MIDI, voyez "Réglages des fonctions MIDI" (p. 82).

Sélection du pilote

Vous avez le choix entre deux modes : le premier utilise le pilote spécial du dossier téléchargé et l'autre utilise le pilote standard du système d'exploitation (Windows/Mac OS).

1. Quittez les logiciels (séquenceur etc.) sur l'ordinateur qui utilisent le GT-10.
2. SYSTEM La page "SYSTEM MENU" apparaît.

Sélectionnez "USB".

La page "USB" apparaît.

Amenez le curseur sur "Driver Mode".

Sélectionnez le pilote. Le message "PLEASE START" apparaît, vous invitant à redémarrer.

Réglage	Explication
Standard	Ce mode utilise le pilote USB standard du système d'exploitation. MEMO Il est impossible d'utiliser MIDI avec le mode de pilote "Standard". Pour utiliser MIDI avec la connexion USB, réglez "Driver Mode" sur "Advanced" sur le GT-10.
Advanced	Ce mode utilise le pilote avancé. MEMO Si le pilote "Advanced" n'a pas encore été installé, coupez l'alimentation du GT-10 et installez le pilote.

1. Coupez l'alimentation du GT-10 puis remettez-le sous tension.

Pour que les fonctions d'un mode soient disponibles, il faut couper l'alimentation puis la rétablir.

Régler les paramètres USB

Cette section décrit les paramètres USB du GT-10.

Réglez-les selon la façon dont vous pouvez utiliser le GT-10.

Entrée/sortie du signal audio numérique

Vouspez régler le niveau de sortie des signaux audio numériques produits par le GT-10 et déterminer le niveau des signaux audio numériques arrivant via USB (ordinateur) dans le mixage.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU PressEnter INPUT/OUTPUT
		PATCH SEARCH TUNER	INPUT/ OUTPUT PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparait.
4.		Sélectionnez la page "TOTAL" (onglet 3).
		INPUT/OUTPUT
		TOTAL
		NS Threshold: 0dB
		Rev Level: 100%
		USB/DGT Out Lev: 100%
		USB Mix Level: 100%
		Main Out Level: -10dB
5.		Amenez le curseur sur "USB/DGT Out Lev" ou sur "USB Mix Level".
6.		Réglez les paramètres.

Paramètre	Explication
USB/DGT Out Lev	Règle le niveau de sortie des signaux audio numériques transmis via USB (ordinateur) et DIGITAL OUT.
USB Mix Level	Règle le niveau des signaux audio numériques, arrivant via USB (ordinateur) quand “INPUT SELECT” (p. 63) est réglé sur “Guitar 1~3”.

Régler l'écoute directe

Vous pouvez déterminer si le signal du GT-10 est envoyé aux prises OUTPUT et PHONES.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "USB".
		SYSTEM MENU PRÉSSENTER USB LCD MIDI USB CATEGORIES NAME
3.	CATEGORY/ ENTER	La page "USB" apparait.
		Driver Mode: Standard Monitor Cmd: Enable Dir.Monitor: On
4.		Amenez le curseur sur "Dir.Monitor".
5.		Choisissez le mode d'écoute.	cf. Pour en savoir plus sur l'acheminement des signaux par le paramètre "Direct Monitor", voir "Flux du signal" (p. 144).

Paramètre/Plage	Explication
Off	Choisissez "Off" s'il y a transmission interne de données via un ordinateur (Thru).Aucun son n'est audible sauf si l'ordinateur est régé sur "Thru".
On	Le signal de sortie du GT-10 est transmis. Choisissez "On" si vous utiliserez le GT-10 seul, sans connexion avec un ordinateur (seul le signal d'entrée USB serait produit si vous choisisssiez "Off").
MEMO • Ce réglage ne peut pas être sauvégardé. Il est réglé sur "On" à la mise sous tension. • Si vous utilisez le pilote spécial, vous pouvez activer/couper "Dir.Monitor" à partir d'une application compatible ASIO 2.0.

Piloter le paramètre 'direct monitor' d'un appareil externe

Ce paramètre détermine si la commande "Direct Monitor" réglant l'écoute directe (p. 95) est activée ou non.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “USB”.
		SYSTEM MENU PRÉSIENTER.
		LCD MIDI USB CATEGORIES NAME
3.	CATEGORY/ENTER	La page “USB” apparait.
		Driver Mode: Standard Monitor Cmd: Enable Dir.Monitor: On
4.		Amenez le curseur sur “Monitor Cmd”.
5.		Effectuez le réglage.

Paramètre/Plage	Explication
Disable	La commande “Direct Monitor” est désactivée: le mode “Direct Monitor” du GT-10 est maintainu.
Enable	La commande “Direct Monitor” est activée: le mode “Direct Monitor” peut être changé à partir d'un apparil ex-terne.

Enregistrer le signal de sortie du gt-10 avec un ordinateur

Sur l'ordinateur, réglez le port d'entrée audio sur "GT-10".

Si vous utilisez le historique pour transmettre les données audio, coupez "Direct Monitor".

Ajouter des effets du gt-10 à un signal audio de l'ordinateur

Sur l'ordinateur, réglez le port de sortie audio sur "GT-10".

Vous pouvez utiliser 10 pour ajout des effets aux données audio restituées par l'ordinateur puis reenregistrer le signal avec effets sur l'ordinateur.

Vous pouvez utiliser cette fonction pour ajouter des effets aux données audio.

Réglez le logiciel de façon à ce que les données audio ne passent pas par lui.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU Présenter. INPUT/OUTPUT PATCH SEARCH TUNER
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparait.
4.		Réglez le paramètre "INPUT SELECT" sur "USB In".	Réglez le logiciel de façon à ce que les données audio ne passent pas par lui.
		INPUT SELECT USB In INPUT LEVEL PRES 0 DE 0 DE

Paramètre/Plage	Explication
Guitar 1-3	Les effets sont appliqués au signal arrivant par les prises INPUT.
USB In	Les effets sont appliqués au signal arrivant par la connexion USB.

Chapitre 8 guide des paramètres

Ce chapitre présente une description détaillée de tous les effets du GT-10 ainsi que des paramètres utilisés pour les contrôler.

Les noms de paramètres adoptent le format utilisé par l'affichage à l'écran sous forme de liste.

Les noms de marques commerciales auxquelles ce document fait référence sont des marques déposées par leur propriétaire respectif, représentant des sociétés distinctes de Roland/BOSS. Ces sociétés ne sont pas associées à Roland/BOSS et n'ont ni conféré de licence ni autorisé le GT-10 de BOSS. Ces marques ne sont utilisées que pour permettre l'identification du matériel dont les sonorités sont simulées.

COMP (compressor)

Cet effet produit un long sustain en comprimant le niveau du signal d’entrée. Vous pouvez le configurer en limiteur pour ne couper que les crêtes et éviter toute distorsion.

Paramètre/Plage	Explication
COMP ON/OFF (Compressor ON/OFF)
Off, On	Active /coupe l'effet COMP.Chaque pression sur [COMP] active/ cou-pe l'effet.
TYPE
Sélection du type de compresseur.
Compressor	L'effet fonctionne comme un comprésseur.
Limiter	L'effet fonctionne comme un limiteur.
Sustain (Type=Compressor)
0~100	Détermine la durée d'accentuation des si-gnaux à faible niveau. Une valeur élevé allonge le sustain.
Attack (Type=Compressor)
0~100	Règle l'attaque en fonction de la force du jeu sur les cordes. Les valeurs élevées impliquent une attaque plus marquée, avec un son moins définis.
Threshold (Type=Limiter)
0~100	Lorsque le niveau d'entrée dépasse le ni-veau seuil, la limitation est appliquée.
Release (Type=Limiter)
0~100	Détermine le temps mis par le limiter pour cesser le traitement une fois que le niveau du signal d'entrée repasse en des-sous du niveau seuil (Threshold).
Tone
-50~+50	Règle le timbre.
Level
0~100	Règle le volume.

Cet effet applique une distorsion qui crée un long sustain. Il propose 30 types de distorsions et des réglages personnalisés.

Paramètre/Plage		Explication
OD/DS (Overdrive/Distortion ON/OFF)
Off, On		Active /coupe l'effet OD/DS.Chaque pression sur [OD/DS] active/ coupe l'effet.
Type
Sélectionne le type de distorsion.
BOOSTER	Mid Boost	Accentuation avec des caractéristiques uniques en leur genre dans le Médium.Le placement avant l'ampli COSM produit un son pour solos.
	Clean Boost	Booster produit un son clair qui a du punch même quand il est utilisé seul.
	Treble Bst	Accentue l'aigu.
BLUES	Blues OD	Son crunch du BOSS BD-2.Il produit une distorsion restituant fidèle-ment les nuances du pincement des cor-des.
	Crunch	Son crunch très riche avec une touche de distorsion d'ampli.
	Natural OD	Son naturel d'overdrive.
OD	OD-1	Son du BOSS OD-1.Produit une distorsion douce.
	T-Scream	Modélisation d'Ibanez TS-808.
	Turbo OD	Overdrive puissant de BOSS OD-2.
	Warm OD	Effet overdrive chaleurux.
DIST	Distortion	Distorsion traditionnelle de base.
	Mild DS	Distorsion intermédiaire.
	Mid DS	Distorsion avec accentuation du Médium.
CLASSIC	RAT	Modélisation de Proco RAT.
	GUV DS	Modélisation de Marshall GUV' NOR.
	DST+	Modélisation de MXR DISTORTION+.
MODERN	Modern DS	Distorsion profonde d'un grand ampli àgain élevé.
	Solid DS	Distorsion avec fréquences aiguës.
	Stack	Son gras avec saturation de tour d'ampli.
METAL	Loud	Distorsion ideale pour gros riffs.
	Metal Zone	Son du BOSS MT-2. Il produit un large évventail desons metal, allant du style des débuts au metal slash.
	Lead	Son de distorsion très profond avec la douceur d'un overdrive.
FUZZ	'60s FUZZ	Modélisation de FUZZFACE. Produit un gros son fuzz.
	Oct FUZZ	Modélisation d'ACETONE FUZZ.
	MUFF FUZZ	Modélisation d'Electro-Harmonix Big Muff π.
Custom		OD/DS Custom Personnalisez votre effet.
Drive
0~120		Réglage de l'intensité de la distorsion.
Bottom
-50~+50		Ajuste le timbre du grave. Tournez vers la gauche pour atténuer le grave et vers la droite pour l'accentuer.
Tone
-50~+50		Régle le timbre.
Solo Sw
Off, On		Bon son pour solos.
SoloLevel
0~100		Détermine le volume quand "Solo Sw" est "ON".
EffectLev (Effect Level)
0~100		Réglage du niveau du signal OD/DS.
DirectLev (Direct Level)
0~100		Réglage du niveau du signal direct.

Paramètre/ Plage	Explication
CUSTOM TYPE SETTING MEMO Paramètre disponible lorsque “TYPE” est régé sur “Custom”.
Type
Sélectionne le son de base quand “TYPE” est régé sur “Custom”.
OD-1	Son du BOSS OD-1.
OD-2	Overdrive à gain élevé.
CRUNCH	Son crunch.
DS-1	Distorsion traditionnelle de base.
DS-2	Permet de creator un son de distorsion plus lourd.
METAL-1	Son metal avec un Médium caractéristique.
METAL-2	Son heavy metal.
FUZZ	Son traditionnel de fuzz.
Bottom
-50~+50	Contrôle les basses fréquences du signal d'entrée et définit la quantité de distorsion du son dans le grave.
Top
-50~+50	Règle le niveau de l'aigu du signal d'en-trée pour le préparer au traitement par la distorsion.
Low
-50~+50	Règle le grave après le traitement par la distorsion.
High
-50~+50	Règle l'aigu après le traitement par la distorsion.

La technologie COSM simule les caractéristiques de différents préamplis, haut-parleurs et formes d'enceintes.

Vous pouvez effectuer des réglages distincts pour les canaux A et B.

Paramètre/Plage	Explication
PREAMP ON/OFF
Off, On	Active /coupe l'effet COSM AMP. Chaque pression sur [PREAMP] active/coupe l'effet.
Ch.Mode (Channel Mode)
Détermine le mode d'utilisation des deux canaux.
Single	Seul le canal sélectionné par Channel Select est utilisé.AB
Dual Mono	Les sorties des canaux A et B sont mélangées.AB
Dual L/R	Le canal A est envoyé à la sortie gauche et le canal B à la sortie droite.AB
Dynamic	Inversion des canaux A et B en fonction du niveau de l'entrée guitare. Permit de changer le son en fonction de la dynamique du jeu sur les cordes.ABInput Level
Ch.Select (Channel Select)
Ch.A, Ch.B	Sélectionne le canal de préampli à modifier.
Ch.DlyTim (Channel Delay Time)
0ms-100ms	La sortie du canal B est légèrement retardée.Ce réglage accentue l'impression de pro-fondeur et de largeur du son.MEMOCe paramètre est disponible quand “Channel Mode” est régle sur “Dual Mono” ou “Dual L/R”.
Dyna.Sens (Dynamic Sensitivity)
0~100	Règle la sensibilité de changement de ca-nal en fonction des variations de niveau d'entrée.MEMOCe paramètre est disponible quand “Channel Mode” est régle sur “Dynamic”.

Liste des types de préamplis

Paramètre/Plage		Explication
Type
Sélection du type de préampli de guitare.
JC CLEAN	BOSS Clean	Son clair doux et chaud.
	JC-120	Son du Roland JC-120.
	Jazz Combo	Son idéal pour le jazz.
	Full Range	Son avec réponse linéaire.Parfait pour guitare acoustique.
TW CLEAN	Clean TWIN	Modélisation de Fender Twin Reverb.
	Pro Crunch	Modélisation de Fender Pro Reverb.
	Tweed	Modélisation d'un combo Fender Bass-man 4x10".
	DELUX Crunch	Modélisation de Fender Deluxe Reverb.
CRUNCH	BOSS Crunch	Son crunch restituant fidèlement les nuances du pincement des cordes.
	Blues	Son idéal pour le blues.
	Wild Crunch	Son crunch très saturaé.
	StackCrunch	Son crunch à gain élevé.
COMBO	VO Drive	Simulation du son drive d'un VOX AC-30TB. Son rock Britannique des six-ties.
	VO Lead	Simulation du son lead d'un VOX AC-30TB.
	VO Clean	Simulation du son clean d'un VOX AC-30TB.
MATCH	MATCH Drive	Modélisation du son envoyé à l'entrée gauche d'un Matchless D/C-30.Un des plus beaux sons d'ampli à lampes utilisé dans tous les styles, du blues au rock.
	Fat MATCH	Modélise le son d'un Matchless avec gain élevé modifié.
	MATCH Lead	Modélisation du son envoyé à l'entrée droite d'un Matchless D/C-30.
BG LEAD	BG Lead	Modélise le son lead de l'ampli combo MESA/Boogie.Son d'un ampli à lampes typique de la fin des années 1970 et des années 1980.
	BG Drive	Simulation d'un MESA/Boogie avec le commutateur TREBLE SHIFT activé.
	BG Rhythm	Modélisation du canal rythmique d'un MESA/Boogie.
MS CLASSIC	MS1959 I	Modélisation du son transmis à l'entrée I d'un Marshall 1959.Son brillant idéal pour le hard rock.
	MS1959 I+II	Sonorité obtenue en branchant les entrées I et II de l'ampli de guitare en parallèle: le grave est nettement plus puissant qu'avc l'entrée I seule.
MS MODERN	MS HiGain	Modélisation du son d'un Marshall avec une accentuation du Médium modifié.
	MS Scoop	Modélisation d'un Marshall régle pour générer un son metal.
R-FIER	R-FIER Vnt	Modélisation du canal 2 en mode VINTA-GE d'un MESA/Boogie DUAL Rectifier.
	R-FIER Mdn	Modélisation du canal 2 en mode MO-DERN d'un MESA/Boogie DUAL Recti-fier.
	R-FIER Cln	Modélisation du canal 1 en mode CLEAN d'un MESA/Boogie DUAL Rectifier.
T-AMP	T-AMP Lead	Modélisation de Hughes & Kettner Triamp AMP3.
	T-AMP Crnch	Modélisation de Hughes & Kettner Triamp AMP2.
	T-AMP Clean	Modélisation de Hughes & Kettner Triamp AMP1.
HL-GAIN	BOSS Drive	Son sature générant une distorsion im-pressure nante.
	SLDN	Modélisation de Soldano SLO-100. Son typique des années 1980.
	Lead Stack	Son solo à gain élevé.
	Heavy Lead	Son solo puissant avec distorsion extrête.
METAL	BOSS Metal	Son metal parfait pour gros riffs..
	5150 Drive	Simulation du canal lead d'un Peavey EVH 5150.
	Metal Lead	Son solo idéal pour le métal.
	Edge Lead	Son tranchant idéal pour solos.
Custom		Préampli personnelé. Vous pouvez le personneliser pour obte-nir le son voulu.
Through		Coupe le préampli pour le canal sélectionné avec "Ch.Select".

Paramètre/Plage	Explication
Gain
0~120	Règle la distorsion de l'ampli.
Bass
0~100	Ajuste le timbre du grave.
Middle
0~100	Règle le timbre du medium.
Treble
0~100	Règle le timbre de l'aigu.
Presence
0~100	Règle le timbre des très haute fréquen-ces.MEMORéglez le paramètre "Type" sur "VO Drive", "VO Lead", "VO Clean", "MATCH Drive", "Fat MATCH" ou "MATCH Lead" quand le paramètre "Presence" sert de filtrer coupe-haut.
Level
0~100	Règle le volume du préampli.* Attention à ne pas régler le paramètre"Level" trop haut.
Bright
Active/coupe l'effet de brillance.MEMOLé paramètre "BRIGHT" n'est que partiellement disponible avec certain régliages "JC CLEAN, TW CLEAN, CRUNCH" ou "BG LEAD" sous "Preamp Type".
Off	La fonction Bright n'est pas utilisé.
On	La fonction Bright est utilisé pour pro-duire un son plus brillant.
Gain Sw
Low, Middle, High	Sélectionne trois niveaux de distorsion:"LOW, MIDDLE" et "HIGH". La distors-ion augmente avec chaque réglage:"LOW", "MIDDLE" et "HIGH"." Le son de chaque Type est créé sur base d'un gain moyen ("MIDDLE"). Réglez-le donc généralement sur "MIDDLE".
Solo Sw
Off, On	Activez "Solo Sw" ("On") pour obtenir un bon son pour solos.
SoloLevel
0~100	Détermine le volume quand "Solo Sw" est "ON".
SP Type (Speaker Type)
Sélectionne le type de haut-parleur/enceinte.
Off	Coupe le simulator de haut-parleur/en-ceinte.
Original	Correspond au haut-parleur interne de l'ampli sélectionné avec "PREAMP TYPE".
1x8"	Enceinte compacte à dos ouvert avec haut-parleur de 8 pouces.
1x10"	Enceinte compacte à dos ouvert avec haut-parleur de 10 pouces.
1x12"	Enceinte compacte à dos ouvert avec haut-parleur de 12 pouces.
2x12"	Enceinte standard à dos ouvert avec 2 haut-parleurs de 12 pouces.
4x10"	Enceinte close de grande dimension avec quatre HP de 10 pouces.
4x12"	Enceinte close de grande dimension avec quatre HP de 12 pouces.
8x12"	Double tour de deux enceintes, chacune avec 4 haut-parleurs de 12 pouces.
Custom	Enceinte CustomVous pouvez le personnaliser pour obte-nir le son voulu.
Mic Type
Sélectionne le micro simulé.
DYN57	Simulation du SHURE SM-57.Micro dynamique général utilisé pour les instruments et le chant. Parfait pour saisir un ampli guitare au micro.
DYN421	Simulation du SENNHEISER MD-421.Micro dynamique avec plage de grave étendue.
CND451	Simulation de l'AKG C451B.Petit micro à condensateur pour instrument.
CND87	Simulation du NEUMANN U87.Micro à condensateur à réponse linéaire.
FLAT	Simule un micro à réponse parfaitement linéaire. Produit une image sonore proche de cette obtenue lors de l'écoute directedes enceintes (sur site).
Mic Dis (Mic Distance)
Distance entre le micro et l'enceinte.
Off Mic	Éloigne le micro de l'axe de l'enceinte.
On Mic	Le micro est dirigé plus directement vers l'enceinte.
Mic Pos. (Mic Position)
Simule la position du micro.
Center	Simule le micro placé au centre de la membrane du HP.
1-10cm	Éloigne le micro du centre du HP.
Mic Level
0-100	Règle le volume du microphone.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

Paramètre/Plage	Explication
Réglages d'ampli personnelisés(MEMO)Paramètre disponible lorsque "Type" est régé sur "Custom".
Type
Sélectionne le type de préampli de base.
JC Clean	Son du Roland JC-120.
TW Clean	Modélisation de Fender Twin Reverb.
Crunch	Son crunch produitant une distorsion naturelle.
VO Drive	Simulation du son drive d'un VOX AC-30TB.
BG Lead	Modélise le son lead de l'ampli combo MESA/Boogie.
MS HiGain	Modélisation du son d'un Marshall avec une accentuation du Médium modifié.
Modern Stk	Modélisation du canal 2 en mode MODERN d'un MESA/Boogie DUAL Rectifier.
Bottom
-50~+50	Contrôle les basses fréquences du signal d'entrée et définit la quantité de distorsion du son dans le grave.
Edge
-50~+50	Règle le niveau de l'aigu du signal d'en-trée pour le préparer au traitement par la distorsion.
Bass Freq (Bass Frequency)
-50~+50	Détermine les fréquences affectées par la commande BASS.
Tre Freq (Treble Frequency)
-50~+50	Détermine les fréquences affectées par la commande TREBLE.
PreampLow
-50~+50	Réglage du grave de la section préampli.
Preamp Hi (Preamp High)
-50~+50	Réglage de l'aigu de la section préampli.
Réglages personnalisés de haut-parleur MEMO Paramètre disponible lorsque "SP Type" est régle sur "Custom".
SP Size (Speaker Size)
5"–15"	Sélectionne la taille des haut-parleurs.
Color Low
-10~+10	Réglage du grave de la section des encein-tes.
ColorHigh
-10~+10	Réglage de l'aigu de la section des encein-tes.
SP Number (Speaker Number)
x1, x2, x4, x8	Détermine le nombre de haut-parleurs.
Cabinet
Sélectionne le type d'enceinte.
Open	Enceinte à dos ouvert.
Close	Enceinte à dos fermé.

EQ (Equalizer)

Cette fonction détermine le timbre comme un égaliseur. L'égalisation est paramétrique pour le Médium aigu et le Médium grave.

Paramètre/Plage	Explication
EQ ON/OFF (Equalizer ON/OFF)
Off, On	Active/ coupe l'égaliseur. Chaque pression sur [EQ] active/ coupe l'effet.
Low Cut (Low Cut Filter)
Flat, 55Hz-800Hz	Règle la fréquence à partir de laquelle le filtre coupe-bas entre en action. Utilisez le réglage "Flat" pour désactiver le filtre.
Low Gain
-20+20dB	Règle le timbre du grave.
Lo-Mid f (Low Middle Frequency)
20Hz-10.0kHz	Détermine la fréquence centrale de la bande traitée par l'égaliseur "Lo-Mid G".
Lo-Mid Q (Low Middle Q)
0.5-16	Largeur de la bande traitée par l'égaliseur dont la fréquence centrale est définie par "LO-Mid f". Plus la valeur est élevée, plus la bande estétroîte.
Lo-Mid G (Low Middle Gain)
-20+20dB	Égalisation du Médium bas.
Hi-Mid f (High Middle Frequency)
20Hz-10.0kHz	Détermine la fréquence centrale de la bande traitée par l'égaliseur "Hi-Mid G".
Hi-Mid Q (High Middle Q)
0.5-16	Largeur de la bande traitée par l'égaliseur dont la fréquence centrale est définie par "Hi-Mid f". Plus la valeur est élevée, plus la bande estétroîte.
Hi-Mid G (High Middle Gain)
-20+20dB	Égalisation appliquée au Médium haut.
High Gain
-20+20dB	Égalisation de l'aigu.
High Cut (High Cut Filter)
700Hz-11kHz, Flat	Fréquence à laquelle le filtre coupe-haut entre en action. Lorsque "Flat" est sélectionné, le filtre coupe-haut n'a pas d'effet.
Level
-20+20dB	Règle le niveau global de l'égaliseur.

FX-1/FX-2

Avec les fonctions FX-1 et FX-2, vous pouvez sélectionner l'effet à utiliser (voir ci-dessous). Vous pouvez affecter le même effet à FX-1 et FX-2.

FX Select
FX-1/FX-2 Common	T.WAH	Touch Wah	p. 104
	AUTO WAH	Auto Wah	p. 105
	SUB WAH	Sub Wah	p. 105
	ADV.COMP	Advanced Compressor	p. 106
	LIMITER	Limiter	p. 106
	GRAPHIC EQ	Graphic Equalizer	p. 106
	PARA EQ	Parametric Equalizer	p. 107
	TONE MODIFY	Tone Modify	p. 107
	GUITAR SIM.	Guitar Simulator	p. 108
	SLOW GEAR	Slow Gear	p. 108
	DEFRETTER	Defretter	p. 108
	WAVE SYNTH	Wave Synth	p. 109
	GUITAR SYNTH	Guitar Synth	p. 109
	SITAR SIM.	Sitar Simulator	p. 110
	OCTAVE	Octave	p. 111
	PITCH SHifter	Pitch Shifter	p. 111
	HARMONIST	Harmonist	p. 112
	AUTO RIFF	Auto Riff	p. 113
	SOUND HOLD	Sound Hold	p. 114
	AC.PROCESSOR	Acoustic Processor	p. 114
	FEEDBACKER	Feedbacker	p. 115
	ANTI-FEEDBACK	Anti Feedback	p. 115
	PHASER	Phaser	p. 116
	FLANGER	Flanger	p. 116
	TREMOLO	Tremolo	p. 117
	ROTARY	Rotary	p. 117
	UNI-V	Uni-V	p. 117
	PAN	Pan	p. 117
	SLICER	Slicer	p. 118
	VIBRATO	Vibrato	p. 118
	RING MOD.	Ring Modulator	p. 119
	HUMANIZER	Humanizer	p. 119
	2X2 CHORUS	2x2 Chorus	p. 120
	SUB DELAY	Sub Delay	p. 120

Paramètre/Plage	Explication
FX-1, FX-2 ON/OFF (Effect ON/OFF)
Off, On	Active /coupe l'effet FX-1 (FX-2). Chaque pression sur [FX-1], [FX-2] actu- ve/coupe l'effet.
FX Select
Voyez ci-dessus.	Sélectionne l'effet à utiliser.

T. WAH (touch WAH)

Vous pouvez obtenir un effet de wah dont le filtre varie avec le niveau de la guitare.

Paramètre/Plage	Explication
Mode
Sélectionne le mode du wah.
LPF	Produit un effet wah sur une vaste plage de fréquences.
BPF	Produit un effet wah sur une plage de fréquences restreinte.
Polarity
Sélectionne la direction de changement du filtre en réponse au si-gnal d'entrée.
Up	La fréquence du filtre augmente.
Down	La fréquence du filtre diminue.
Sens (Sensitivity)
0~100	Sensibilité de changement de direction en fonction du réglage de polarité.Les valeurs importantes produit une réponse plus forte. Avec la valeur “0”, la force exercée sur les cordes n’a pas d'in-fluence sur l’effet.
Frequency
0~100	Règle la fréquence centrale de l’effet wah.
Peak
Détermine la façon dont l’effet wah est appliqué autour de la fré-quence centrale.
0~100	Les valeurs élevées produits un son puissant qui accentue l’effet wah. Vous obtenez un son wah standard avec la valeur “50”.
EffectLev (Effect Level)
0~100	Niveau du signal d’effet.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

AUTO WAH (AUTO WAH)

Modifie le filtrage par cycles, crée un effet wah automatique.

Paramètre/Plage	Explication
Mode
Sélectionne le mode du wah.
LPF	Produit un effet wah sur une vaste plage de fréquences.
BPF	Produit un effet wah sur une plage de fréquences restreinte.
Frequency
0~100	Règle la fréquence centrale de l'effet wah.
Peak
0~100	Détermine l'intensité de l'effet wah aujour de la fréquence centrale.Les valeurs élevées produit un son puissant qui accentue l'effet wah.Vous obtenez un son wah standard avec la valeur "50".
Rate
0-100,BPM 。-BPM ∫	Vitesse (fréquence) du changement.
Lorsque vous sélectionnez BPM,la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 124)CHOISIE pour chaque Patch.Cela facilitte la synchronisation des réglages d'effets sur le tempo du morceau.* Si, suite au réglage de tempo,le temps de retard est trop long,lasynchronisation se fait sur une période plus courte équivalent à 1/2 ou1/4 de cette durée.
Depth
0~100	Intensité de l'effet.
EffectLev (Effect Level)
0~100	Niveau du signal d'effet.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Vous pouvez piloter le wah en temps réel avec la pédale d'expression branchée à la prise EXP PEDAL 2 ou la pédale EXP.

Paramètre/Plage	Explication
Type
Sélectionne le type de wah.
CRY WAH	Modélisation du son de la pédale wahCRY BABY, une ↔reference des années 70.
VO WAH	Modélisation de l'effet VOX V846.
Fat WAH	Effet wah puissant et affirmé.
Light WAH	Effet wah subtil aux caractéristiques habi-tuelles.
7string WAH	L'effet wah étendu propose une plage va-riable pour guitares à 7 cordes et baryton.
Reso WAH	Effet original basé sur les caractéristiques de résonances des filtres de synthétiseurs analogiques.
Pedal Pos (Pedal Position)
0~100	Règle la position de la pédale wah.MEMOCe paramètre est disponible quand il a été assigné à une pédale d'expression ou à un autre contrôleurs similaire.
Pedal Min (Pedal Minimum)
0~100	Déterminé le son produit lorsque vous enforcez l'arrêt de la pédale EXP.
Pedal Max (Pedal Maximum)
0~100	Déterminé le son produit lorsque vous enforcez l'avant de la pédale EXP.
EffectLev (Effect Level)
0~100	Niveau du signal d'effet.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Cet effet produit un long sustain en comprimant le niveau du signal d'entrée. Vous pouvez aussi l'utiliser comme limiteur pour ne supprimer que les crêtes de niveau et éviter toute distorsion.

Paramètre/Plage	Explication
Type
Sélectionne le type de compresseur.
BOSS Comp	Modélisation de BOSS CS-3.
Hi-BAND	Compresseur à effet accentué dans les haute fréquences.
Light	Compresseur à effet léger.
D-Comp	Modélisation de MXR DynaComp.
ORANGE	Modélisation d'un Dan Armstrong ORANGE SQUEEZER.
Fat	Avec un réglage élevé, ce compresseur produit un son gras avec accentuation du Médium.
Mild	Avec un réglage élevé, ce compresseur produit un son doux avec atténuation des haute fréquences.
Stereo Comp	Compresseur stéréo.
Sustain
0~100	Détermine la durée d'accentuation des si-gnaux à faible niveau. Une valeur élevé allonge le sustain.
Attack
0~100	Règle la durée de l'attaque.
Tone
-50~+50	Règle le timbre.
Level
0~100	Règle le volume.

Limiter

Le limiteur atténue les crêtes du signal d'entrée pour éviter la distorsion.

Paramètre/Plage	Explication
Type
Sélectionne le type de limiteur.
BOSS Limitr	Sélectionne un limiteur stéréo.
Rack 160D	Modélisation de dbx 160X.
Vtg Rack U	Modélisation de UREI 1178.
Attack
0~100	Règle la durée de l'attaque.
Threshold
0~100	Réglez le seuil en fonction du niveau du signal d'entrée. Lorsque le niveau d'en-tête dépasse le niveau seuil, la limitation est appliquée.
Ratio
1:1-∞:1	Sélectionne le taux de compression appli-qué lorsque le niveau du signal d'entrée dépasse le seuil.
Release
0~100	Règle la durée du relâchement.
Level
0~100	Règle le volume.

Cette fonction détermine le timbre comme un égaliseur. Vous pouvez régler le timbre sur dix bandes.

Paramètre	Plage
31Hz	-12-+12dB
62Hz
125Hz
250Hz
500Hz
1kHz
2kHz
4kHz
8kHz
16kHz
Level	-12-+12dB

PARA EQ (parametric equalizer)

Réglage du timbre. Vous pouvez régler le timbre sur 4 bandes.

Paramètre/Plage	Explication
Low Cut (Low Cut Filter)
Flat,55Hz-800Hz	Règle la fréquence à partir de laquelle le filtrecoupe-bas entre en action. Utilisez le réglage“Flat” pour désactiver le filtre.
Low Gain
-20-+20dB	Règle le timbre du grave.
Lo-Mid f (Low Middle Frequency)
20Hz-10.0kHz	Détermine la fréquence centrale de la plage trai-tée par l'égaliseur “Lo-Mid G”.
Lo-Mid Q (Low Middle Q)
0.5-16	Largeur de la bande traitée par l'égaliseur dontla fréquence centrale est définie par “Lo-Mid f”.Plus la valeur est élevé, plus la bande est étroi-te.
Lo-Mid G (Low Middle Gain)
-20-+20dB	Égalisation du Médium bas.
Hi-Mid f (High Middle Frequency)
20Hz-10.0kHz	Détermine la fréquence centrale de la plage trai-tée par l'égaliseur “Hi-Mid G”.
Hi-Mid Q (High Middle Q)
0.5-16	Largeur de la bande traitée par l'égaliseur dontla fréquence centrale est définie par “Hi-Mid f”.Plus la valeur est élevé, plus la bande est étroi-te.
Hi-Mid G (High Middle Gain)
-20-+20dB	Égalisation appliquée au Médium haut.
High Gain
-20-+20dB	Égalisation de l’aigu.
High Cut (High Cut Filter)
700Hz-11kHz, Flat	Fréquence à laquelle le filtre coupe-haut entreen action. Lorsque “Flat” est sélectionné, le filtrecoupe-haut n’a pas d’effet.
Level
-20-+20dB	Règle le volume avant l'égaliseur.

Modifie le timbre de la guitare connectée.

Paramètre/Plage	Explication
Type
Sélectionne le type de modification.
Fat	Son gras avec accentuation du Médium.
Presence	Son brillant avec accentuation du Médium haut.
Mild	Son doux avec atténuation de l’aigu.
Tight	Son avec atténuation du grave.
Enhance	Son avec accentuation de l’aigu.
Resonator 1, 2, 3	Produit un son plus puissant avec du punch en ajoutant de la résonance dans le grave et le Médium.
Resonance
0~100	Rôle le niveau de résonance dans legrave et le Médium lorsque “Type” est réglexur “Resonator 1, 2 ou 3”.
Low
-50~+50	Ajuste le timbre du grave.
High
-50~+50	Rôle le timbre de l’aigu.
Level
0~100	Rôle le volume.

GUITAR SIM. (GUITAR simulator)

La simulation des caractéristiques des éléments spécifiques d'une guitare comme les micros et le corps vous permet de recréer divers types de guitares à partir d'une seule.

Paramètre/Plage	Explication
Type
Sélectionne le type de simulator de guitare.
‘S'→‘H'	Transforme un simple bobinage en hum-bucker.
‘H'→‘S'	Transforme le son d'un humbucker enson d'un simple bobinage.
‘H'→‘HF'	Transforme un humbucker en son de sim-ple bobinage en position intermédiaire.
‘S'→Hollow	Transforme un simple bobinage en son de guitare acoustique avec résonance du corps.
‘H'→Hollow	Transforme un humbucker en son de gui-tare acoustique avec résonance du corps.
‘S'→AC	Transforme un simple bobinage en son de guitare acoustique.
‘H'→AC	Transforme un humbucker en son de gui-tare acoustique.
‘P'→AC	Transforme un son de capteur piezo enson de guitare acoustique.
Low
-50~+50	Ajuste le timbre du grave.
High
-50~+50	Règle le timbre de l'aigu.
Body
0~100	Réglage du son du corps quand le para-mètre “Type” est régèle sur ‘S'→Hollow,‘H'→Hollow, 'S'→AC, 'H'→AC ou ‘P'→AC.Le son du corps de l'instrument augmen-te avec la valeur; réduisez cette valeurpour obtenir un son proche de celui descapteurs piezo.
Level
0~100	Règle le volume.

Cet effet produit un accroissement du volume (à la manière d'un son de violon).

Paramètre/Plage	Explication
Sens (Sensitivity)
0~100	Sensibilité de l'effet Slow Gear. Lorsque la valeur est faible, l'effet ne peut être obte-nu que sur les attaques les plus fortes.Lorsque la valeur est élevé, l'effet est appliqué même sur les notes les plus faibles.
Rise Time
0~100	Durée nécessaire pour que le volume at-teigne son niveau maximum à partir du moment où la note est jouée.

Defretter

Simule une guitare fretless.

Paramètre/Plage	Explication
Tone
-50~+50	Détermine l'intensité du “flou” entre les notes.
Sens (Sensitivity)
0~100	Détermine la sensibilité en entrée du dé-fretteur.
Attack
0~100	Règle l'attaque du pincement des cordes.
Depth
0~100	Contrôle les harmoniques.
Resonance
0~100	Applique une résonance caractéristique au signal.
EffectLev (Effect Level)
0~100	Détermine le volume du signal traité par le défretteur.
DirectLev (Direct Level)
0~100	Règle le volume du signal direct.

Cet effet produit un son de synthé à partir du son de guitare.

Paramètre/Plage	Explication
Wave
Sélectionne la forme d'onde de base du son de synthé.
Saw	Son de synthé avec forme d'onde en dents de scie (\/\/).
Square	Son de synthé avec forme d'onde carrée (\/\/).
Cutoff (Cutoff Frequency)
0~100	Détermine la fréquence à partir de laquel- le les harmoniques sont attenuées.
Resonance
0~100	Niveau de résonance (et coloration sono- re) du son de synthé. Plus la valeur est im- portante, plus le son est coloré.
FLT.Sens (Filter Sensitivity)
0~100	Détermine la quantité de filtrage appli- quée en réponse au signal d'entrée.
FLT.Decay (Filter Decay)
0~100	Règle le temps requis pour que la réponse du filtrtre redevienne stable.
FLT.Depth (Filter Depth)
0~100	Contrôle de l'intensité du filtrre. Plus la valeur est élevée, plus le changement du filtrtre est important.
Synth Lev (Synth Level)
0~100	Détermine le niveau du son de synthé.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Cette fonction détecte la hauteur du signal de la guitare électrique et transmet un son de synthétiseur.

Considérez les restrictions suivantes lorsque vous utilisez le synthétiseur guitare :

• Cet effet fonctionne mal si vous jouez des accords. Veillez par conséquent à ne jouer qu'une note (une seule corde).
• Pour jouer une nouvelle note sur une autre corde, étouffez d'abord le son précédent avant de jouer le suivant avec une attaque nette. L'attaque doit être nette pour que le son soit bien détecté.

Paramètre/Plage	Explication
Wave
Sélection du type d'onde produit par le synthétiseur guitare.
Square	L'appareil détecte la hauteur et l'attaque du si-gnal sur le signal reçu puis transmet une forme d'onde carrée (¯□¯□) depuis sa source sono-re interne.
Saw	L'appareil détecte la hauteur et l'attaque du si-gnal sur le signal reçu puis transmet une forme d'onde en dents de scie (¯√¯1) depuis sa source sonore interne.
Brass	L'appareil traite directement le signal de guitare et create un son de synthé guitare. Montée rapide du son avec un certain mordant.
Bow	L'appareil traite directement le signal de guitare et create un son de synthé guitare. Le son produit est "rond" et sans attaque.
Sens (Sensitivity)
0~100	Contrôle de la sensibilité d'entrée.ASTUCEPlus la sensibilité est élevée, plus la réponse de la source interne est bonne mais plus les dysfonctionnements sont probables. Réglez ce paramètre sur une valeur aussi élevée que possible sans qu'apparaissent de dysfonctionnements.
Chromatic *1
Off, On	Activation/désactivation de la fonction chromatique. Si vous l'activez, la hauteur des notes jouées par le synthétiseur varie par demi-tons. Cet effet ne réalisait pas aux variations de hauteur inférieures aux demi-tons, comme celles d'un pitch bend ou d'un vibrato. Cette fonction vous permet de jourer de manière réalisée des instruments comme les claviers.
Oct Shift *1
0,-1,-2	Permet de transposer à l'octave le signal du module interne par rapport à la guitare.
PWM Rate (Pulse Width Modulation Rate) *2
0~100	Ajoute de l'ampleur (son plus "gros") au signal en appliquant une modulation à la forme d'on-de (carrée uniquement) depuis le module de son interne. Plus la valeur est élevé, plus la modu-lation est rapide.
PWM Depth (Pulse Width Modulation Depth) *2
0~100	Règle l'intensité de la modulation PWM. Aucune modulation PWM n'est appliquée lors-que vous sélectionnez "0".
Cutoff (Cutoff Frequency)
0~100	Détermine la fréquence à partir de laquelle les harmoniques sont attenuées.
Resonance
0~100	Détermine dans qu'elle mesure les harmoniquesautour de la fréquence de coupure doivent êtreaccentués.
FLT.Sens (Filter Sensitivity)
0~100	Règle la sensibilité du filtré. Lorsque la sensibilité est réduite, le filtré ne change qu'avac une for-te attaque des cordes. Lorsque la sensibilité est élevée, le filtré change même avec une attaqueplus faible. Lorsque vous réglez la sensibilité sur"0"l'intensité de l'effet du filtré resté inchangée,quelle que soit la force du pincement des cordes.
FLT.Decay (Filter Decay)
0~100	Règle le temps requis pour que la réponse du filtredevienne stable.
FLT.Depth (Filter Depth)
-100~+100	Contrôle de l'intensité du filtré. Plus la valeurest élevée, plus le changement du filtré est im-potent. La polarité du filtré s'inverse avec "+" et "-".
Attack
Decay, 0-100	Temps nécessaire au son du synthétiseur pouratteindre son niveau maximum.AVEC un temps d'attaque réduit, le niveau aug-mente rapidément. Avec un temps d'attaque long, le niveau augmente lentement. Lorsquevousselectionnez "Decay", le niveau augmentevite puis est rétabli,quel que soit le signal trans-mis par la guitare.MEMOLorsque vous réglez le paramètre "Wave" sur "Brass"ou "Bow", le temps d'attaque n'est plus raccourci àpartir d'un certain niveau, même si l'attaque est réglée sur "Decay" ou "0".
Release
0~100	Détermine le temps nécessaire au son du synthétiseur pour atteindre le niveau zéro aprèsla chute du son de guitare.MEMOLorsque le paramètre "Wave" est réglé sur "Brass" ou"Bow",c'est le signal de la guitare lui-même qui est pris en compte; c'est-à-dire que le son du synthétiseurdiminue lorsque le son de la guitare diminue,quel quesoit le rétablissement défini.
Velocity
0~100	Ce paramètre contrôle l'intensité du change-ment de volume.Lorsque vous réglez sur une valeur élevée, lechangement du volume augmente selon le pin-mentation des cordes. Lorsque vous sélectionnez"0",le volume ne change pas,quelle que soit laforce du pincement.

Paramètre/Plage

Explication

Hold *1
Off, On	La fonction “Hold” permet d’appliquer un maintien au son du synthétiseur. Si vous activez le maintien alors qu'un son de synthétiseur est transmis, le son du synthétiseur et maintainu jusqu'à ce que vous l’arrêtiez. MEMO Nous considérons que ce paramètre est assigné au commutateur au pied (p. 128).
Synth Lev (Synth Level)
0~100	Contrôle du volume du son du synthétiseur.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

1 Ce paramètre est utilisé lorsque "Wave" est réglé sur "Square" ou "Saw". 2 Ce paramètre est utilisé lorsque "Wave" est réglé sur "Square".

Simule le son d'un sitar.

Paramètre/Plage	Explication
Tone
-50~+50	Règle le timbre. Plus la valeur est élevé, plus l'aigu est accentué.
Sens (Sensitivity)
0~100	Règle la sensibilité du sitar. Avec une valeur peu élevé, l'effet du sitar n'est produit que sur les notes les plus fortes. Avec une valeur élevé, l'effect de sitar est appliqué même sur les notes les plus faibles.
Depth
0~100	Niveau de l'effet appliqué.
Resonance
0~100	Règle l'ondulation de la résonance.
Buzz
0~100	Règle le niveau du bruit caractéristique obtenu lorsque les cordes touchent le sillet.
EffectLev (Effect Level)
0~100	Règle le volume du son de sitar.
DirectLev (Direct Level)
0~100	Règle le volume du signal direct.

Ajoute une note à l'octave inférieure, crée ainsi un son plus riche.

L'effet analyse la hauteur de la note jouée. Par conséquent, veillez à ne jouer qu'une seule note à la fois.

Paramètre/Plage	Explication
Range
Sélectionne le registre auquel l'effet est appliqué.
Range 1	De B1 (correspond à la corde 7 jouée à vi-de) à E6 (correspond à la corde 1 jouée à la 24ème frette)
Range 2	De B1 (correspond à la corde 7 jouée à vi-de) à E5 (correspond à la corde 1 jouée à la 12ème frette)
Range 3	De B1 (correspond à la corde 7 jouée à vi-de) à E4 (correspond à la corde 1 jouée à vide)
Range 4	De B1 (correspond à la corde 7 jouée à vi-de) à E3 (correspond à la corde 4 jouée à la 2ème frette)
Oct.Level (Octave Level)
0~100	Détermine le niveau du son de l'octave inférieure.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Cet effet fait varier la hauteur du signal original (vers le haut ou vers le bas) sur une plage de deux octaves.

Paramètre/Plage	Explication
Voice
Détermine le nombre de voix du son transposé.
1-Voice	Une voix transposée et transmise en mono.
2-Mono	Deux voix transposées (PS1, PS2) trans-mises en mono.
2-Stereo	Deux voix transposées (PS1, PS2) trans-mises sur les canaux gauche et droit.
PS1/PS2 (Pitch Shift)
Mode *1
Sélection du mode du "Pitch Shifter".
Fast, Medium, Slow	La réponse ralentit et la modulation dimi-nue selon l'ordre suivant: FAST, ME-DIUM, SLOW.
Mono	“MONO” sert pour le jeu en notes distinctes.MEMOVous risque de ne pas obtenir l'effet voulu quand vous jouve des accords (plusieurs notes simultanément).
Pitch *1
-24~+24	Règle l'intensité de l'effet Pitch Shift (im-portance de la variation de hauteur) par demi-tons.
Fine *1
-50~+50	Réglage fin du changement de hauteur.Un réglage “Fine” d'une valeur de “100” équivaut à un réglage du paramètre“Pitch” d'une valeur de “1”.
PreDly (Pre Delay) *1
0 ms-300 ms,BPM ↓-BPM ↓	Détermine le temps de retard entre le si-gnal direct et le signal de hauteur décalée.Normalement, vous pouvez conserver le réglage “0ms”.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo “Master BPM”(p. 124) désisie pour chaque Patch. Cela facilitite la synchronisationdes régles d'effets sur le tempo du morceau.*Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalant à 1/2 ou1/4 de cette durée.
Fbk (Feedback)
0~100	Niveau de réinjection en entrée du Pitch Shifter.
Level *1
0~100	Détermine le niveau du signal Pitch Shift.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Quand "Voice" est réglé sur "2-Mono" ou "2-Stereo", vous pouvez désirer deux sons.

L'effet "Harmonist" est un effet de transposition appliqué après analyse du signal de la guitare ; cet effet vous permet d'ajouter des voix harmonisées basées sur les gammes diatoniques.

L'effet analyse la hauteur de la note jouée. Par conséquent, veillez à ne jouer qu'une seule note à la fois. - Vous ne pouvez pas utiliser l'effet "Harmonist" avec des signaux audio entrant via USB.

Paramètre/Plage	Explication
Voice
Détermine le nombre de voix du son transposé.
1-Voice	Une voix transposée et transmise en mono.
2-Mono	Deux voix transposées (HR1, HR2) trans-mises en mono.
2-Stereo	Deux voix transposées (HR1, HR2) trans-mises sur les canaux gauche et droit.
HR1/HR2 *1
Harm (Harmony) *1
Transposition appliquée par rapport au signal reçu en entrée pour produire l'harmonisation.
-2oct~+2oct, User	Ce paramètre vous permet de transposer le signal de plus ou moins 2 octaves. Lors-que la gamme est réglée sur "USER", ce paramètre déterminé le numéro de la gamme utilisateur souhaitée.
PreDI (Pre Delay) *1
0ms~300ms, BPM ↓-BPM ↓	Détermine le temps de retard entre la transmission du signal direct et le moment où les voix d'harmonisation sont audibles. Normalement, vous pouvez conserver le réglage "0ms".
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 124) désisie pour chaque Patch. Cela facilitite la synchronisation des rég吕es d'effets sur le tempo du morceau. * Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Fbk (Feedback)
0~100	Réinjection en entrée du traitement d'harmonisation.
Level *1
0~100	Détermine le niveau des voix harmoni-sees.
Master Key
C (Am)-B (G#m)	Détermine la tonalité pour l'effet HAR-MONIST.

Paramètre/Plage	Explication
Le réglage "Key" correspond à la tonalité du morceau (#, b):
Majeur C F B° E° A° D°
Mineur Am Dm Gm Cm Fm B'm
Majeur G D A E B F#
Mineur Em Bm F'm C'm G'm D'm
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Paramètre	Plage
UserScale
UserScale 1-12 *2
C	▼C-▼C-C-▲C-▲C
D,	▼D, -▼D, -D, -▲D, -▲D,
D	▼D -▼D - D -▲D -▲D
E,	▼E, -▼E, -E, -▲E, -▲E,
E	▼E -▼E - E -▲E -▲E
F	▼F -▼F - F -▲F -▲F
F#	▼F# -▼F# - F# -▲F# -▲F#
G	▼G -▼G - G -▲G -▲G
A,	▼A, -▼A, -A, -▲A, -▲A,
A	▼A -▼A - A -▲A -▲A
B,	▼B, -▼B, -B, -▲B, -▲B,
B	▼B -▼B - B -▲B -▲B
Indique le nom de la note en sortie. Le moins (-) et le plus (+) indiquent une note plus basse ou plus haute que la note déterminée. Les triangles à côté des notes indiquent les octaves. Un triangle vers le bas indique une note d'une octave plus bas que la note affichée; deux triangles indiquent deux octaves vers le bas. Le triangle vers le haut indique une note une octave plus haut que la note affichée; deux triangles indiquent deux octaves vers le haut.
Note Detect
Off, On	Avec un réglage "On", le curseur se déplace automatiquement vers la droite après la détention d'une note et passée à la suivante. Chaque pression sur [CATEGORY/EN-TER] active/ Coupe la fonction "Note Detect".

1 HR1 et HR2 sont réglés individuellement. 2 Efficace quand le paramètre "Harm" est réglé sur "User".

Créer des gammes d'harmonisation (user scale)

Si l'harmonisation ne vous satisfait pas quand "HARM" est réglé sur une valeur comprise entre -2 et +2, utilisez une "gamme utilisateur".

Vous pouvez régler la hauteur de sortie pour chaque note entrée.

1. Réglez HR1 (ou HR2) sur "User" à la page "HARMONIST".
2. Sélectionnez la page des réglages "HR1" (onglet 2) ou des réglages "HR2" (onglet 3) avec le bouton de curseur [▶]. La page de réglage de gamme utilisée apparait.

FX-117 HARMONIST 2

HR1User Scale Key = C(Am)

Direct > Effect

C : 0 C

Db : 0 Db

D : 0 D

ENTER:Note Detect OFFON

1. Utilisez les boutons de curseur [▲][▼] ou la molette pour régler le décalage de hauteur pour chaque voix.

AUTO RIFF

Permet de produire automatiquement des riffs musicaux complets à partir d'une seule note. Cette fonction vous permet de jouer facilement des phrases très rapides.

L'effect analyse la hauteur de la note jouée. Par conséquent, veillez à ne jouer qu'une seule note à la fois. - La réception d'un nombre important de données MIDI lorsque vous utilisez l'Auto Riff peut entraîner des perturbations dans le son.

Paramètre/Plage	Explication
Phrase
Preset1-Preset30, User	Sélection de la phrase. Pour utiliser les phrases utiliser sélectionnez "User".
Loop
Off, On	Si "Loop" est activé ("On"), la phrase est jouée en boucle.
Tempo
0-100,BPM -BPM	Contrôle la vitesse de la phrase.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 124) désies pour chaque Patch. Cela facilité la synchronisation des régles d'effets sur le tempo du morceau.* Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Sens (Sensitivity)
0~100	Contrôle la sensibilité du déclenchement. Avec un réglage bas, les notes jouées avec une attaque plus douce ne redéclenchent pas la phrase (elle-ci continue à jourer). En revanche les notes jouées avec une ataque plus forte déclenchent une nouvelle lecture de la phrase qui est rejouee depuis son début. Avec un réglage élevé, la phrase est redéclenchée même avec une légère attaque sur les cordes. Si vous reglez sur "0", l'effect n'est pas dé-clenché.
MasterKey *1
C (Am)-B (G#m)	Sélection de la tonalité du morceau.
Attack
0~100	Ce paramètre vous permet de simuler un pincement des cordes en ajoutant une ataque à chaque note de la phrase.
Hold
Off, On	Lorsque vous activez cette fonction ("Hold" = "On"), l'effet est maintainu après que le signal d'entrée ait disparu.
EffectLev (Effect Level)
0~100	Contrôle du volume de la phrase.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Créer des phrases originales (user phrase)

En plus des 30 phrases préprogrammées, vous pouvez créer vos propres phrases ("User Phrases").

1. Réglez le paramètre "Phrase" sur "User".
2. Sélectionnez la page onglet "2" en appuyant sur [▲][▼][<] [▷]. La page "USER PHRASE SETTING" apparait.

FX-1 18 AUTO RIFF
User Phrase Setting
In	1	2	3	4	5
C	C	C	C	C	C
Db	Db	Db	Db	Db	Db
D	D	D	D	D	D
ENTER: Note Detect OFF

1. Appuyez sur [▲][▼][<] [▷] pour déplacer le curseur et tournez la molette pour régler la phrase utilisateur.

Le réglage de la phrase se fait en fonction du signal d'entrée. Si, par exemple, une corde Do est pincée, la phrase affichée dans la rangée C est jouée. Les phrases peuvent contenir jusqu'à 16 notes.

Paramètre	Plage
C	▼C-▼C-C-▲C-▲C
D,	▼Db-▼Db-Dp-▲Db-▲Db
D	▼D-▼D-D-▲D-▲D
E,	▼Eb-▼Eb-Eb-▲Eb-▲Eb
E	▼E-▼E-E-▲E-▲E
F	▼F-▼F-F-▲F-▲F
F#	▼F#-▼F#-F#-▲F#-▲F#
G	▼G-▼G-G-▲G-▲G
A,	▼A#-▼A#-A#-▲A#-▲A#
A	▼A-▼A-A-▲A-▲A
B,	▼B#-▼B#-B#-▲B#-▲B#
B	▼B-▼B-B-▲B-▲B
Indique le nom de la note en sortie. Le moins (-) et le plus (+) indiquent une note plusasse ou plus haute que la note déterminée. Les triangles à côté des notes indiquent les octaves. Un triangle vers le bas indique une note d'une octave plus bas que la note affichée; deux triangles indiquent deux octaves vers le bas. Le triangle vers le haut indique une note une octave plus haut que la note affichée; deux triangles indiquent deux octaves vers le haut.
---	Indique une liaison. Une même note est liée avec cel-le du pas précédent.
End	Sélection du dernier pas. Le pas se trouvant juste de-vant celui assigné à "End" est le dernier pas réel.
Note Detect
Off, On	Avec un réglage "On",le curseur se déplace automatique-ment vers la droite après la détéction d'une note et passé à la suivante. Chaque pression sur [CATEGORY/ENTER] active/coupe la fonction "Note Detect".

Cet effet vous permet de maintenir indéfiniment le son de la guitare. Cet effet vous permet de conserver une asse tout en jouant la mélodie avec les notes aiguës.

Vous devez jouer une seule note à la fois pour utiliser cet effet.

Paramètre/Plage	Explication
Hold
Off, On	Active/league le maintien du son.En général, cette fonction est pilotée par les pédales CTL 1, 2 ou le commutateur au pied branché à la prise CTL 3,4.
Rise Time
0~100	Temps de montée du maintien de la note.
EffectLev (Effect Level)
0~120	Volume de la note maintainue.

Ce processeur vous permet de modifier le son du capteur d'une guitare acoustique pour obtenir un son plus riche, similaire à celui obtenu en plaçant un micro devant la guitare.

Paramètre/Plage	Explication
Type
Sélectionne le type de modélisation.
Small	Son d'une guitare acoustique à petite caisse.
Medium	Son de guitare acoustique standard.
Bright	Son brillant de guitare acoustique.
Power	Son puissant de guitare acoustique.
Bass
-50~+50	Réglage du grave.
Middle
-50~+50	Réglage du Médium.
Middle F (Middle Frequency)
20.0Hz-10.0kHz	Fréquence du filtre Médium.
Treble
-50~+50	Réglage de l'aigu
Presence
-50~+50	Réglage des très haute fréquences.
Level
0~100	Règle le volume.

Permet d'utiliser des techniques de jeu avec larsen.

Note que les notes auxquelles vous pouvez appliquer du larsen doivent être claires et distinctes. - Vous pouvez utiliser le commutateur au pied pour activer/couper l'effet. Pour en savoir plus, voyez "Activer et couper les effets avec les pédales" (p. 57).

Paramètre/Plage	Explication
Mode
OSC	Son artificiel de larsen produit en interne.Lorsque “OSC” est sélectionné, l’effet est activé lorsqu'une note produit seule se stabilise. Un effet larsen se produit quand l’effet est activé; le larsen disparait lors-quel’effet OSC se coupe.
Natural	Analyse la hauteur du son de guitare reçu puis déclenché le larsen correspondant.
Rise Time *1
0~100	Détermine le temps nécessaire pour que le son de larsen attaigne son niveau maxi-mum à compter de l’activation de l’effet.
Rise T (▲) (Rise Time (▲))*1
0~100	Détermine le temps nécessaire pour que le volume du larsen transposé à l’octave supérieure attaigne son niveau maximum à compter de l’activation de l’effet.
F.B.Level (Feedback Level)
0~100	Détermine le volume du larsen.
F.B.Lv (▲) (Feedback Level (▲))*1
0~100	Détermine le volume du larsen transposé à l’octave supérieure.
Vib RATE (Vibrato Rate) *1
0~100,BPM -BPM	Fréquence du vibrato lorsque le “Feedback backer” est activé.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo “Master BPM” (p. 124)chioisie pour chaque Patch. Cela facilité la synchronisation des réglages d’effets sur le tempo du morceau.* Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalant à 1/2 ou 1/4 de cette durée.
Vib.Depth (Vibrato Depth) *1
0~100	Détermine la profondeur de l’effet de vibrato lorsque le larsen est activé.

*1 Réglage disponible lorsque "Mode" = "OSC".

Évitez le phénomène de Larsen pouvant être produit par la caisse de la guitare.

Paramètre/Plage	Explication
Freq (Frequency)	1-3
0~100	Détermine la fréquence à laquelle le lar-sen est supprimé. Vous pouvez définirjusqu'à trois points de suppression.
Depth1-3
0~100	Détermine l'intensité du traitement anti-larsen sur chacun des trois points.

Cet effet ajoute un signal déphasé par rapport au signal direct et produit un son sifflant et tourbillonnant.

Paramètre/Plage	Explication
Type
Déterminé le nombre de phases utilisé par l'effet.
4 Stage	Effet à quatre phases. Produit un effet Phaser léger.
8 Stage	Effet à huit phases. Effet Phaser populaire.
12 Stage	Effet à douze phases. Phaser prononcé.
Bi-Phase	Phaser avec deux circuits de déphasage en série.
Rate
0-100, BPM -BPM	Déterminé la vitesse du Phaser.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 124) désies pour chaque Patch. Cela facilité la synchronisation des réglages d'effets sur le tempo du morceau. * Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth
0~100	Déterminé la profondeur du Phaser.
Manual
0~100	Déterminé la fréquence centrale de l'effet Phaser.
Resonance
0~100	Niveau de la résonance (réinjection). En augmentant la valeur, vous accentuez l'effet et créez un son inhabituel.
Step Rate
Off, 0-100, BPM -BPM	Règle le cycle de la fonction Step modifiant la vitesse et la l'intensité. Plus la valeur est importante plus la variation est fine. Optez pour "Off" lorsque vous n'utilise pas la fonction "Step".
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 124) désies pour chaque Patch. Cela facilité la synchronisation des réglages d'effets sur le tempo du morceau. * Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivallant à 1/2 ou 1/4 de cette durée.
EffectLev (Effect Level)
0~100	Volume du Phaser.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Flanger

Cet effet ajoute un caractère évoquant un avion à réaction au son.

Paramètre/Plage	Explication
Rate
0-100, BPM -BPM	Vitesse du flanger.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo “Master BPM” (p. 124)chioisie pour chaque Patch. Cela facilité la synchronisation des régles d'effets sur le tempo du morceau.* Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4de cette durée.
Depth
0~100	Intensité de l'effet flanger.
Manual
0~100	Fréquence centrale à laquelle l'effet est appliqué.
Resonance
0~100	Niveau de la résonance (réinjection). Enaugmentant la valeur, vous accentuez l'effet et créez un son inhabituel.
Sepration (Separation)
0~100	Règle la diffusion, La diffusion augmente avec la valeur.
Low Cut (Low Cut Filter)
Flat, 55Hz-800Hz	Règle la fréquence à partir de laquelle le filtre coupe-bas entre en action. Utilisez le réglage “Flat” pour désactiver le filtre.
EffectLev (Effect Level)
0~100	Règle le volume du flanger.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

L'effet de trémolo génère des variations cycliques de volume.

Paramètre/Plage	Explication
WaveShape
0~100	Réglage des variations de volume. Une valeur élevée accentue les variations de volume.
Rate
0-100, BPM -BPM	Vitesse (fréquence) du changement.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo “Master BPM” (p. 124) désisie pour chaque Patch. Cela facilitite la synchronisation des régles d'effets sur le tempo du morceau. * Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth
0~100	Intensité de l'effect.

Produit un effet évoquant un haut-parleur rotatif.

Paramètre/ Plage	Explication
Speed Sel (Speed Select)
Slow, Fast	Modifie la vitesse de rotation du haut- parleur (lente ou rapide: "Slow" ou "Fast").
Rate-Slow
0-100, BPM -BPM	Règle la vitesse de rotation quand "Speed Sel" est régé sur "Slow".
Rate-Fast
0-100, BPM -BPM	Règle la vitesse de rotation quand "Speed Sel" est régé sur "Fast".
Quand "Rate-Slow" ou "Rate-Fast" est régé sur "BPM", la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 124) désies pour chaque Patch. Cela facilité la synchronisation des réglages d'effets sur le tempo du morceau. * Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Rise Time
0~100	Détermine la durée de l'accélération entre le passage de la vitesse de rotation lente (“Slow”) à la vitesse rapide (“Fast”).
Fall Time
0~100	Détermine la durée de l'accélération entre le passage de la vitesse de rotation rapide (“Fast”) à la vitesse lente (“Slow”).
Depth
0~100	Ce paramètre détermine l'intensité de l'effet Rotary.

Modélisation d'Uni-Vibe.

Bien que cet effet ressemble au phaser, il produit une modulation unique impossible à atteindre avec un phaser.

Paramètre/Plage	Explication
Rate
0-100,BPM 。 -BPM ♕	Vitesse de l'effet Uni-V.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre estdéfinie en fonction de la valeur de tempo “Master BPM” (p. 124)choisis pour chaque Patch. Cela facilitite la synchronisation des régla-ges d'effets sur le tempo du morceau.* Si, suite au réglage de tempo, le temps de retard est trop long, lasynchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4de cette durée.
Depth
0~100	Intensité de l'effet Uni-V.
Level
0~100	Règle le volume.

Cette effets vous permet de déplacer le son de la guitare entre les sorties gauche et droite.

Paramètre/Plage	Explication
Type
0~100	Détermine les variations de volume à gauche et à droite en fonction des régliages des paramètres "WaveShape", "Rate" et "Depth".
Manual	La sortie utilise la balance régée avec "Position".
WaveShape *1
0~100	Réglage des variations de volume. Une valeur élevée accentue les variations de volume.
Rate *1
0-100, BPM -BPM	Vitesse (fréquence) du changement.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 124)chioisie pour chaque Patch. Cela facilité la synchronisation des régli-ges d'effets sur le tempo du morceau.* Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4de cette durée.
Depth *1
0~100	Intensité de l'effet.
Position *2
L100-CENTER-R100	Règle la balance entre les canaux gauche et droit.

1 Paramètre disponible lorsque "Type" est réglé sur "Auto". 2 Paramètre disponible lorsque "Type" est réglé sur "Manual".

Cet effet saucissonne le son et donne l'impression d'une phrase rythmique.

Paramètre/Plage	Explication
Pattern
P1-P20	Sélectionne la structure de coupure du son.
Rate
0-100,BPM o -BPM	Détermine la vitesse de découverte du son.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo “Master BPM” (p. 124) désies pour chaque Patch. Cela facilité la synchronisation des réglages d'effets sur le tempo du morceau.* Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Trig Sens (Trigger Sensitivity)
0~100	Contrôle la sensibilité du déclenchement.AVEC un réglage bas, les notes jouées avec une attaque plus douce ne redéclenchent pas la phrase (elle-ci continue à jouser).En revanche les notes jouées avec une attaque plus forte déclenchent une nouvelle lecture de la phrase qui est rejouée depuis son début. Avec un réglage élevé, la phrase est redéclenchée même avec une légère attaque sur les cordes.

Vibrato

Cet effet produit un vibrato en modulant légèrement la hauteur du signal.

Paramètre/Plage	Explication
Rate
0-100, BPM -BPM	Règle la vitesse du vibrato.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo “Master BPM” (p. 124) désies pour chaque Patch. Cela facilité la synchronisation des régles d'effets sur le tempo du morceau. * Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth
0~100	Intensité du vibrato.
Trigger
Off, On	Active/désactive le vibrato. MEMO Nous considérons que ce paramètre est assigné au commutateur au pied (p. 52).
Rise Time
0~100	Temps entre le déclenchement et le moment où le vibrato est obtenu. MEMO Quand vous chargez un Patch dont le paramètre “Trigger” est sur “On”, l’effet obtenu est identique à ce qui se passée lorsque “Trigger” passes de “Off” à “On”. Si vous voulez que l’effet vibrato soit produit immédiatement lors du changement de Patch, réglez “Rise Time” sur “0”.

Produit un son de cloche en appliquant une modulation en annexe au son de la guitare avec le signal de l'oscillateur interne. Le son peut ne pas être musical et n'a pas de hauteur définie.

Paramètre/Plage	Explication
Mode
Sélectionne le mode du modulator en annexe.
Normal	Son de modulator en annexe normal.
Intelligent	En appliquant la modulation en annexe au signal d'entrée, vous obtenez un son métallique. Le modulator en annexe in-telligent modifie la fréquence d'oscillation selon la hauteur du signal d'entrée et par conséquent produit un son avec une hauteur définie, ce qui est différent du ré-glage “Normal”. Cet effet ne fonctionne pas correctement si la hauteur du signal d'entrée n'est pas correctement détectée. Utilisez cet effet sur des notes individuels et non sur des accords.
Frequency
0~100	Règle la fréquence de l'oscillateur interne.
EffectLev (Effect Level)
0~100	Niveau du signal d'effet.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Permet d'obtenir des sons de voyelles parlées.

Paramètre/Plage	Explication
Mode
Détermine le mode de changement de voyelles.
Picking	Passé de la voyage 1 à la voyage 2 en fonction du jeu. La durée de la transition se règla avec le paramètre Rate.
Auto	En réglient les paramètres Rate et Depth, vous pouvez changer automatiquement devoyelle (voyelle 1 etvoyelle 2).
Random	Cinq voyelles sont produites de façon aléatoire (A, E, I, O, U) en réglient les paramètres Rate et Depth.
Vowel 1 *1
a,e,i,o,u	Sélectionne la première voyage.
Vowel 2 *1
a,e,i,o,u	Sélectionne la seconde voyage.
Sens (Sensitivity) *2
0~100	Sensibilité de l'effet Humanizer.AVEC une valeur faible, les notes les plus faibles ne déclenchent pas de voyelles; seules les notes jouées avec force produit l'effet UTILISZ une valeur plus élevé pour que l'effet Humanizer soit appliqué à toutes les notes.
Rate
0~100,BPM ~BPM	Cycle de changement entre deux voylères.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 124) désies pour chaque Patch. Cela facilitite la synchronisation des réglages d'effets sur le tempo du morceau.* Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth
0~100	Intensité de l'effet.
Manual *3
0~100	Déterminé le point de changement des deux voyelles. Avec un réglage "50", les voyelles 1 et 2 ont la même durée. Avec une valeur inférieure à "50", la voyage 1 est plus courte. Avec une valeur supérieure à "50", la durée de la voyage 1 est plus longue.
Level
0~100	Règle le volume.

1 Réglage disponible lorsque "Mode"="Picking" ou "Auto". 2 Réglage disponible lorsque "Mode" = "Picking". 3 Réglage disponible lorsque "Mode"="Auto".

2X2 CHORUS

La division en bandes de fréquences permet de produire deux chorus différents, un pour le grave et l'autre pour l'aigu, pour les canaux gauche et droit (soit quatre chorus en tout). Vous obtenez ainsi un chorus plus naturel.

Paramètre/ Plage	Explication
Xover f (Crossover Frequency)
100Hz-4.00kHz	Détermine la fréquence séparant le grave et l'aigu.
Lo Rate (Low Rate)
0-100, BPM 。-BPM ⋅	Réglage de la vitesse du chorus appliqué au grave.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 124)chioisis pour chaque Patch. Cela facilitite la synchronisation des ré-glages d'effets sur le tempo du morceau. * Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Lo Depth (Low Depth)
0~100	Réglage de l'intensité du chorus appliqué au grave. Sélectionnez "0" si vous souhai- tez utiliser l'effect pour doubler le signal.
Lo PreDly (Low Pre Delay)
0.0ms-40.0ms	Détermine le retard du signal d'effet du grave. Si ce retard est important, l'effet donne l'impression que plusieurs sons sont joués (son double).
Lo Level (Low Level)
0~100	Niveau du signal d'effet du grave.
Hi Rate (High Rate)
0-100, BPM 。-BPM ⋅	Réglage de la vitesse du chorus appliqué à l'aigu.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 124)chioisis pour chaque Patch. Cela facilitite la synchronisation des ré-glages d'effets sur le tempo du morceau. * Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période Plus courte équivalent à 1/2 ou 1/4 de cette durée.
Hi Depth (High Depth)
0~100	Réglage de l'intensité du chorus appliqué à l'aigu. Sélectionnez "0" si vous souhaitez utiliser l'effect pour doubler le signal.
Hi PreDly (High Pre Delay)
0.0ms-40.0ms	Détermine le retard du signal d'effet de l'aigu. Si ce retard est important, l'effet donne l'impression que plusieurs sons sont joués (son double).
Hi Level (High Level)
0~100	Niveau du signal d'effet de l'aigu.

Délai dont le temps de retard ne dépasse pas 1000ms. Cet effet est efficace pour épaissir le son.

Paramètre/Plage	Explication
Dly Time (Delay Time)
1ms-1000ms,BPM -BPM	Règle le temps de retard.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo “Master BPM”(p. 124) désisie pour chaque Patch. Cela facilité la synchronisationdes régles d'effets sur le tempo du morceau.* Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.* Si vous tapez sur le bouton [CATEGORY/ENTER] à intervalles précis, le retard adopte la durée de ces intervalles.
Feedback
0~100	Niveau du signal réinjecté en entrée.Des valeurs élevées produit davantage de répetitions.
Hi-Cut (High Cut Filter)
700Hz-11kHz, Flat	Fréquence à laquelle le filtre coupe-haut entre en action. Lorsque “Flat” est séLECTIONné, le filtre coupe-haut n’a pas d’efet.
EffectLev (Effect Level)
0~120	Volume du signal de delay.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Cet effet applique un delay au signal direct, ce qui permet d'ajouter du corps au son ou de créer des effets spéciaux.

Paramètre/Plage	Explication
DELAY ON/OFF
Off, On	Active /coupe l'effet DELAY. Chaque pression sur [DELAY] active/coupe l'effet.
Type
Sélection du type de delay. MEMO • Si vous changez de Patch alors que "Type" est réglé sur "Dual-S, Dual-P" ou "Dual-L/R" puis commencez à jour juste après le changement de Patch, vous risquez de ne pas obtenir tout de suite l'effet youlu. • L'effet stéreo est perdu si vous insérez un effet ou un ampli COSM monophonique derrière le delay stéreo.*
Single	Delay simple mono.
Pan	Ce delay est conçu pour une sortie stéreo. Ceci vous permit d'obtenir un effet tap delay divi-sant le temps de retard entre les sorties G et D. EffectLev INPUT DELAY Feedback Tap Time OUTPUT L Dly Time OUTPUT R D1: Delay1 D2: Delay2
Stereo	Le signal direct est transmis à gauche et le signal d'effet à droite.
Dual-S (Dual Series)	Delay composé de deux lignes à retard en série. Les deux temps de retard sont régibles sur une plage de 1~1700ms. D1 D2 D1: Delay1 D2: Delay2
Dual-P (Dual Parallel)	Delay composé de deux lignes à retard en paral-lèle. Les deux temps de retard sont régibles sur une plage de 1~1700ms. D1 D2 D1 D2 D1 D1 L D2 R
Dual-L/R	Delay avec régles individuels pour les canaux gauche et droit. Le delay 1 sortà gauche et le deyay 2 sortà droite. D1 L D2 R
Reverse	Reproduit le son à l'envers.
Analog	Donne un son de delay analogique. Le temps de retard est régable sur une plage de 1~3400ms.
Tape	Ce réglage produit les variations généres par un écho à bande. Le temps de retard est régable sur une plage de 1~3400ms.

Paramètre/Plage	Explication
Warp	Contrôle simultanément le niveau de réinjection du signal d'effet et le volume, ce qui permet d'obtenir un effet delay extréme.
	INPUT LevelDep DELAY OUTPUT F.B. Depth Rise Time
Modulate	Cet effet ajoute une ondulation sonoreMLSante au son.

Paramètres DELAY communs

Paramètre/Plage	Explication
Dly Time (Delay Time)
1ms-3400ms, BPM -BPM	Déterminé le temps de retard.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo “Master BPM” (p. 124) désisie pour chaque Patch. Cela facilité la synchronisation des réglages d'effets sur le tempo du morceau. * Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée. * Si vous tapez sur le bouton [CATEGORY/ENTER] à intercalles précis, le temps de retard adopte la durée de ces intercalles.
Feedback
0~100	Règle la quantité du signal de delay réinjecté à l'entrée. Le nombre de répétitions augmente avec la valeur. TERM La “réinjection” consiste à renvoyer le signal du delay à l'entrée.
High Cut (High Cut Filter)
700Hz-11kHz, Flat	Fréquence à laquelle le filtre coupe-haut entre en action. Lorsque “Flat” est sélectionné, le filtre coupe-haut n’a pas d’efet.
EffectLev (Effect Level)
0~120	Volume du signal de retard.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Pan

Paramètre/Plage	Explication
Tap Time
0-100%	Règle le temps de retard du canal gauche du delay. Ce paramètre détermine le temps de retard du canal gauche par rapport à celui du canal droit (équivalent à 100%).

Paramètre/Plage	Explication
D1:Time (Delay 1 Time)D2:Time (Delay 2 Time)
1ms-1700ms,BPM -BPM 。	Détermine le temps de retard.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo “Master BPM”(p. 124)可以选择 pour chaque Patch. Cela facilité la synchronisationdes régles d'effets sur le tempo du morceau.Pour un réglage “BPM”, appuyez sur [CATEGORY/ENTER]pour afficher la page “MASTER BPM”.Si aucune opération n'est effectué dans un laps de temps déterminé, l'écran returne à la page “Delay”.* Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.*Après avoir réaglié “D1:Time” ou “D2:Time” sur une valeur comprisés dans la plage 1~1700 ms, vous pouvez taper sur [CATEGORY/ENTER] pour régler le paramètre “D1:Time” ou “D2:Time” sur une valeur comprisés dans la plage 1~1700 ms en fonction de l'intervalleavec lequel vous tapez sur le bouton.Quand “Type” est régèle sur “Dual-S” ou “Dual-P”, “D1:Time” resteinchangé.
D1:Fbk (Delay 1 Feedback)D2:Fbk (Delay 2 Feedback)
0~100	Règle le niveau de réinjection du delay 1 (ou delay 2). Le nombre de répétiptions augmente avec la valeur.
D1:HiCut (Delay 1 High Cut Filter)D2:HiCut (Delay 2 High Cut Filter)
700Hz-11kHz, Flat	Fréquence à laquelle le filtre coupe-haut entre en action. Lorsque “Flat” est séLECTIONné, le filtre coupe-haut n'a pas d'efet.
D1:Level (Delay 1 Level)D2:Level (Delay 2 Level)
0~120	Règle le volume du signal du delay 1 (ou du delay 2).

Warp

Paramètre/Plage	Explication
Warp Sw
Off, On	Active /coupe l'effet WARP. MEMO Ce paramètre est assigné à la pédale CTL1, CTL2 ou CTL 3/4.
Rise Time
0~100	Détermine la rapidité d' apparition du son de delay "Warp".
F.B.Depth (Feedback Depth)
0~100	Niveau de réinjection du delay "Warp".
Level Dep (Level Depth)
0~100	Volume du delay "Warp".

Modulate

Paramètre/Plage	Explication
Mod.Rate (Modulate Rate)
0~100	Vitesse de modulation du son de delay.
Mod.Depth (Modulate Depth)
0~100	Profondeur de modulation du signal de delay.

Avec cet effet, un signal légèrement désaccordé est ajusté au signal original pour le rendre plus vaste et plus profond.

Paramètre/Plage	Explication
CHORUS ON/OFF
Off, On	Active /coupe l'effet CHORUS.Chaque pression sur [CHORUS] active/ coupe l'effet.
Mode
Sélection du mode chorus.
Mono	Effet chorus avec le même son pour les canaux L et R.
Stereo1	Chorus stéréo avec son différent pour les canaux L et R.
Stereo2	Ce chorus stéréo utilise la synthèse spataile. Le signal direct est transmis à gauche et le signal d'effet à droite.
Rate
0-100,BPM . -BPM	Vitesse de l'effet chorus.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 124) désisie pour chaque Patch. Cela facilitte la synchronisation des réglages d'effets sur le tempo du morceau.* Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth
0~100	Intensité de l'effet chorus.ASTUCEPour doubler un signal, réglez ce paramètre sur "0".
Pre Delay
0.0ms-40.0ms	Détermine l'intervalle entre la transmission du signal direct et celle du signal d'effet. EnChoosingant un retard (Pre-Delay) plus long, vous pouvez donner l'impression que plusieurs sons sont joués en même temps (impression que le signal est double).
Low Cut (Low Cut Filter)
Flat, 55Hz-800Hz	Règle la fréquence à partir de laquelle le filtré coupe-bas entre en action. Utilisez le réglage "Flat" pour désactiver le filtré.
High Cut (High Cut Filter)
700Hz-11kHz, Flat	Fréquence à laquelle le filtré coupe-haut entre en action. Lorsque "Flat" est sélectionné, le filtré coupe-haut n'a pas d'effet.
EffectLev (Effect Level)
0~100	Niveau du signal d'effet.

Cet effet ajoute de la réverbération au son.

Paramètre/Plage	Explication
REVERB ON/OFF
Off, On	Active /coupe l'effet REVERB. Chaque pression sur [REVERB] active /coupe l'effet.
Type
Type de réverbération. Différentes espaces acoustiques peuvent être similés.
Ambience	Simule un micro de reprise (à distance de la source). Plutôt que d'accentuer la réverbération, cette réverbération ouvre le son et lui donne de la profondeur.
Room	Simule la réverbération d'une petite piece. Réverbérations chaleureuses.
Hall 1	Simule les réverbérations d'une salle de concert. Réverbérations claires et amples.
Hall 2	Simule les réverbérations d'une salle de concert. Génére une douce réverbération.
Plate	Simule une réverbération à plaque (système de réverbération utilisant les vibrations d'une plaque métallique). Son métallique avec aigus distincts.
Spring	Simule le son de la réverbération à ressorts d'un ampli guitare.
Modulate	Cette réverbération ajoute l'ondulation de la réverbération Hall pour produit un son très plaintant.
Rev Time (Reverb Time)
0.1s–10.0s	Longueur (durée) de la réverbération.
Pre Delay
0ms–500ms	Temps mis par l'effet pour être appliqué au signal.
Low Cut (Low Cut Filter)
Flat, 55Hz–800Hz	Règle la fréquence à partir de laquelle le filtre coupe-bas entre en action. Utilisez le ré-glage "Flat" pour désactiver le filtré.
High Cut (High Cut Filter)
700Hz–11kHz, Flat	Fréquence à laquelle le filtre coupe-haut entre en action. Lorsque "Flat" est sélectionné, le filtre coupe-haut n'a pas d'effet.
Density
0~10	Détermine la densité de la réverbération.
EffectLev (Effect Level)
0~100	Niveau du signal de la réverbération.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.
Sprg.Sens (Spring Sensitivity)
0~100	Règle la sensibilité de l'effet du ressort. Lorsque la valeur est élevée, l'effet est appliqué même sur les notes les plus faibles.

* 1 réglage disponible lorsque "Type" = "Spring".

Ces réglages sont appliqués au son global.

Paramètre/Plage	Explication
Patch Level
0~200	Volume du Patch.
Master Low (Master Low EQ Gain)
-12-+12dB	Règle le timbre du grave.
Master Mid f (Master Middle EQ Frequency)
20Hz-10.0kHz	Détermine la fréquence centrale de la pla-ge traitée par l'égaliseur "Master Mid G".
Master Mid Q (Master Middle EQ Q)
0.5-16	Largeur de la bande traitée par l'égaliseur dont la fréquence centrale est définie par "Master Mid f".Plus la valeur est élevée, plus la bande est étroite.
Master Mid G (Master Middle EQ Gain)
-12-+12dB	Règle le timbre du Médium.
Master High (Master High EQ Gain)
-12-+12dB	Égalisation de l'aigu.

Paramètre/ Plage	Explication
Master BPM
40~250	Réglage du tempo (valeur BPM) de cha-que Patch.
* Le tempo (BPM) indique le nombre de noires à la minute. * Lorsque vous branchez un apparéil MIDI externe, le tempo “Master BPM” se synchronise sur le tempo de l’apparéil MIDI, ce qui rend impossible le réglage du paramètre “Master BPM”. Pour pouvoir régler le tempo “Master BPM”, réglez le paramètre “Sync Clock” (p. 141) sur “Internal”.
Master Key
C (Am)-B (G#m)	Détermine la tonalité pour l’effet FX HARMONIST.
Le réglage “Key” correspond à la tonalité du morceau (#, b):
Majeur C F B B E A D B b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b Mineur Am Dm Gm Cm Fm B m
Majeur G D A E B F # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # Mineur Em Bm F # m C # m G # m D # m

Régler les fonctions des pédales CTL/EXP par Patch (Pedal FX) (p. 50)

Paramètre/Plage	Explication
CTL1 Func (CTL1 Pedal Function)/CTL2 Func (CTL2 Pedal Function)/EXPSwFunc (EXP Pedal Switch Function)
Off	Aucune commutation d'effet n'est assignée aux pédales.
Ch. A/B	Alterne entre les canaux A et B du préampli.
OD Solo	Active/coupe "OD/DS SOLO".
Solo	Active/coupe la fonction SOLO du préampli.
A&B Solo	Active/coupe la fonction SOLO du préampli pour les canaux A et B. Si l'un des deux canaux est coupé, les deux sont activés.
Comp	Active/coupe "COMP".
OD/DS	Active/coupe "OD/DS".
Preamp	Active/coupe "PREAMP/SPEAKER".
EQ	Active/coupe l'égaliseur.
FX-1	Active/coupe "FX-1".
FX-2	Active/coupe "FX-2".
Delay	Active/coupe "DELAY".
Chorus	Active/coupe "CHORUS".
Reverb	Active/coupe "REVERB".
Pedal FX	Active/coupe "Pedal FX".
Send/Return	Active/coupe "SEND/RETURN".
Amp Ctl	Active/coupe "Amp Control".
Tuner	Active/coupe "TUNER/BYPASS".
Manual	Active/coupe "MANUAL MODE".
PL	Active/coupe "PHRASE LOOP".
PL Rec/Play	Enregistre/reproduit la phrase.
PL Clear	Efface la phrase.
PL Mute/Ply	Coupe la reproduction d'une phrase.
BPM Tap	Saisie du tempo maître (Master BPM) par Tap Tempo.
Delay Tap	Saisie du temps de retard par Tap Tempo.
MIDI Start	Démarrage/arrêt de l'appareil MIDI ex-terne (sesquenceur, par exemple).
MMC Play	Démarrage/arrêt de l'appareil MIDI ex-terne (enregistreur à disque dur, par exemple).
Lev +10	Augmente le volume du Patch de 10 unités.
Lev +20	Augmente le volume du Patch de 20 unités.
Lev -10	Réduit le volume du Patch de 10 unités.
Lev -20	Réduit le volume du Patch de 20 unités.
Num Inc	Sélectionne le Patch portant le nombre suivant celui du Patch sélectionné.
Num Dec	Sélectionne le Patch portant le nombre précédant celui du Patch sélectionné.
Bank Inc	Sélectionne la banque suivante.
Bank Dec	Sélectionne la banque précédente.
LED Moment *1	Le tímoin s'allume quand vous enforcez la pédale et s'éteint quand vous la reliâ­chez.
LED Toggle *1	Chaque pression change l'état (allumé/étéint) du tímoin de la pédale.
PEDAL FX ON/OFF
OFF, ON	Change l'état du paramètre assigné à EXP1.
EXP1 Func (EXP Pedal Function)
Off	Aucune fonction n'est assignée au contrôleurs.
Foot Volume	Pilote le volume.
Pedal Bend	Pilote le Pitch Bend.
WAH	Pilote le WAH.
PB/FV	Pilote le Pitch Bend ou le volume.
WAH/FV	Pilote le WAH ou le volume.

Ce réglage peut être réalisé sous "CTL1 Func" et "CTL2 Func".

Piloter le wah en temps réel avec la pédale EXP ou la pédale d'expression branchée à la prise EXP PEDAL 2.

Régler les fonctions des pédales CTL/EXP par Patch (Pedal FX) (p. 50)

Paramètre/Plage	Explication
Type
Sélection du type d'effet Wah.
CRY WAH	Modélisation du son de la pédale wahCRY BABY, une ↔reference des années 70.
VO WAH	Modélisation de l'effet VOX V846.
Fat WAH	Effet wah puissant et affirmé.
Light WAH	Effet wah raffiné et doux.
7String WAH	L'effet wah étendu propose une plage va-riable pour guitares à 7 cordes et baryton.
Reso WAH	Effet original basé sur les caractéristiques de résonances des filtres de synthétiseurs analogiques.
Custom	Wah personnaliséVous pouvez le personneliser pour obte-nir le son voulu.
Pdl Pos. (Pedal Position)
0~100	Règle la position de la pédale wah.MEMOCe paramètre est disponible quand il a été assigné à une pédale d'expression ou à un autre contrôleur similaire.
Pedal Min (Pedal Minimum)
0~100	Déterminé le son produit lorsque vous enforcez l'arrête de la pédale EXP.
Pedal Max (Pedal Maximum)
0~100	Déterminé le son produit lorsque vous enforcez l'avant de la pédale EXP.
EffectLev (Effect Level)
0~100	Règle le niveau du signal d'effet wah.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Chapitre 8 guide des paramètres

Paramètre/Plage	Explication
Custom MEMO Réglage disponible lorsque le paramètre Type est régé sur Custom.
Type
Sélectionne le son de base quand “TYPE” est régé sur “Custom”.
CRY WAH	Modélisation du son de la pédale wah CRY BABY, une ↔reference des années 70.
VO WAH	Modélisation de l’effet VOX V846.
Fat WAH	Effet wah puissant et affirmé.
Light WAH	Effet wah raffiné et doux.
7String WAH	L’effet wah étendu propose une plage variable pour guitares à 7 cordes et baryton.
Q
0~10	Détermine la l'intensité de l’effet wah.
Range Low
0~10	Détermine le son produit lorsque vous re-lâchez la pédale.
Range High
0~10	Détermine le son produit lorsque vous appuyez sur la pédale.
PRESENCE
0~10	Réglage de la qualité sonore de l’effet wah.

Permet d'utiliser la pédale pour modifier la hauteur.

L'effet analyse la hauteur de la note jouée. Par conséquent, veillez à ne jouer qu'une seule note à la fois.

Paramètre/Plage	Explication
Pitch Min (Pitch Minimum)
-24~+24	Détermine la hauteur lorsque la pédale d'expression est complètement relevée.
Pitch Max (Pitch Maximum)
-24~+24	Détermine la hauteur lorsque la pédale d'expression est complètement enforcée.
Pdl Pos. (Pedal Position)
0~100	Permet de régler la position de la pédale de pitch bend. MEMO Ce paramètre est disponible quand il a été assigné à une pédale d'expression ou à un autre contrôleursimilaire.
EffectLev (Effect Level)
0~100	Réglage du niveau du signal d'effet pitch bend.
DirectLev (Direct Level)
0~100	Réglage du niveau du signal direct.

Cette fonction vous permet de contrôler le volume.

En règle générale, il est piloté avec la pédale EXP ou la pédale d'expression branchée à la prise EXP PEDAL 2.

Régler les fonctions des pédales CTL/EXP par Patch (Pedal FX)

Paramètre/Plage	Explication
Vol. Curve (Volume Curve)
Voues peuvent sLECTIONNER la façon dont le volume réel change en fonction de l'enforcement de la pédale.
Slow 1, Slow 2, Normal, Fast	Pédale complètement relevée Pédale complètement enforcée Pédale EXP
Vol. Min (Volume Minimum)
0~100	Règle le volume lorsque l'arrêtre de la pédale EXP est enforcé.
Vol. Max (Volume Maximum)
0~100	Détermine le son produit lorsque vous enforcez l'avant de la pédale EXP.
Level
0~100	Règle le volume.

Il peut être impossible d'obtenir le volume voulu si "FEEDBACKER" (p. 115) est inséré après "FV" dans la chaîne d'effets (p. 40).

Paramètres pilotables avec PDL: ctl/exp

Le nom des paramètres de l'affichage par icônes ou affichés à la page principale (onglet 4, p. 24) est abrégé. Le tableau ci-dessous montre la correspondance entre ces noms abrégés et les noms de l'affichage par liste.

Affichage par liste	Affichage par icônes (page principale, onglet 4)
Off	Off
Ch. A/B	A/B
OD Solo	ODSolo
Solo	Solo
A&B Solo	ABSolo
Comp	Comp
OD/DS	OD/DS
Preamp	Preamp
EQ	EQ
FX-1	FX-1
FX-2	FX-2
Delay	Delay
Chorus	Chorus
Reverb	Reverb
Pedal FX	Pdl FX
Send/Return	S/R
Amp Ctl	AmpCtl
Tuner	Tuner
Manual	Manual
PL	PL
PL Rec/Play	PL R/P
PL Clear	PL Clr
PL Mute/Ply	PL M/P
BPM Tap	BPM Tp
Delay Tap	Dly Tp
MIDI Start	MIDI
MMC Play	MMC
Lev +10	Lev+10
Lev +20	Lev+20
Lev -10	Lev-10
Lev -20	Lev-20
Num Inc	NumInc
Num Dec	NumDec
Bank Inc	BnkInc
Bank Dec	BnkDec
LED Moment	LED Mo
LED Toggle	LED Tg

Vous pouvez assigner les fonctions de votre choix aux contrôleurs du GT-10.

Paramètre/Plage	Explication
ASSIGN 1-8 ON/OFF
Off, On	Active/curse ASSIGN1~8. Chaque pression sur [MASTER/PEDAL FX] active/curse la fonction.
Target
Sélectionne le paramètre "cible" à piloter.Voyez "TARGET PARAMETER" (p. 129).
Min (Minimum)
Détermine la valeur minimum de la plage de réglage du paramètre.Cette valeur dépend du paramètre choisi sous "TARGET PARAME-TER".
Max (Maximum)
Détermine la valeur maximum de la plage de réglage du paramètre.Cette valeur dépend du paramètre choisi sous "TARGET PARAME-TER".
Source
Sélectionne le contrôleur pilotant la fonction.
EXP1 PEDAL	Pédale EXP (de cet appareil)
CTL1 PEDAL	Pédale CTL 1 (de cet appareil)
CTL2 PEDAL	Pédale CTL 2 (de cet appareil)
EXP PEDAL SW	Commutateur de la pédale EXP (de cet appa-reil)
EXP2 PEDAL	Pédale d'expression branchée à la prise EXP PEDAL 2/SUB CTL 3,4.
CTL3 PEDAL	Commutateur au pied branché à la prise EXP PEDAL 2/SUB CTL 3,4 (pointe du jack).
CTL4 PEDAL	Pédale d'expression branchée à la prise EXP PEDAL 2/SUB CTL 3,4 (anneau du jack).
INTERNAL PDL	Voyez "Activer la pédale d'expression virtuel-(Internal Pedal System)" (p. 56).
WAVE PEDAL	Voyez "Activer la pédale d'expression virtuel-(Internal Pedal System)" (p. 56).
INPUT LEVEL	Détermine le niveau du signal d'entrée de la prise INPUT. Réglez la sensibilité en fonction du niveau avec le paramètre "Assign INPUT SENS".
CC#1--#31, CC#64--#95	Commandes de contrôle en provenance d'un appeareil MIDI externe (1~31, 64~95)
Src Mode (Source Mode)
Détermine si le commutateur au pied doit fonctionner en contact momentané (comme le FS-5U optionnel).
Moment	L'état normal est "coupe"(valeur minimum); il n'y a contact ("activé": valeur maximum) que lorsque vous appuyez sur le commutateur au pied.
Toggle	Le réglage alterne entre "On"(valeur maxi-mum) et "Off"(valeur minimum) à chaque pression sur le commutateur au pied.

Paramètre/Plage	Explication
ActRngLo (Active Range Low) ActRngHi (Active Range High)
ActRngLo: 0-126 ActRngHi: 1-127	Vou陏 pouvez régler la plage de pilotage des paramètres en fonction de la plage opérationnelle de la source. Les paramètres "Target" sont pilotés sur la plage déterminée par "ActRngLo" et "ActRngHi". En règle générale, réglez "ActRngLo" sur "0" et "ActRngHi" sur "127".
Int Trig (Internal Pedal Trigger)
Sélectionne le déclencheur qui active la pédale interne. *1
Patch Change	Activé lors de la sélection d'un Patch.
EXP1 PDL-Low	Activé quand la pédale EXP passe en position minimum.
EXP1 PDL-Mid	Activé quand la pédale EXP est enforcée et passée à une valeur intermédiaire.
EXP1PDL-High	Activé quand la pédale EXP passe en position maximum.
CTL1 PEDAL, CTL2 PEDAL	Activé lorsque la pédale CTL 1 ou 2 du GT-10 est actionnée.
EXP PEDAL SW	Activé lorsque le commutateur de la pédale EXP du GT-10 est actionné.
EXP2 PEDAL	Activé lorsque la pédale d'expression branche à la prise EXP PEDAL 2/CTL 3,4 est enforcée.
CTL3 PEDAL	Activé lorsque le commutateur au pied (pointe du jack) branché à la prise EXP PEDAL 2/CTL 3,4 est enforcé.
CTL4 PEDAL	Activé lorsque le commutateur au pied (anneau du jack) branché à la prise EXP PEDAL 2/CTL 3,4 est enforcé.
CC#1-#31, CC#64-#95	Activé lorsque la valeur des commandes de contrôle (CC01~31, 64~95) venant d'un apparil MIDI externe dépasse la valeur centrale.
Int Time (Internal Pedal Time)
0~100	Détermine le temps nécessaire pour que la pédale d'expression virtuelle passes de la position haute à la position basse. *1
IntCurve (Internal Pedal Curve)
Sélectionne l'une des trois courbes de réponse de la variation de la pédale d'expression virtuelle. *1
Linear	Slow Rise Fast Rise
WaveRate (Wave Pedal Rate)
0-100, BPM -BPM	Détermine la durée d'un cycle de la pédale d'expression virtuelle. *2
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 124)chioisie pour chaque Patch. Cela facilité la synchronisation des réglages d'effets sur le tempo du morceau. * Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalant à 1/2 ou 1/4 de cette durée.
Waveform (Wave Pedal Form)
Déterminé l'une des trois courbes suivantes de variation de la pédale d'expression virtuelle. *2
INPUT SENS
0~100	Règle la sensibilité d'entrée quand "INPUT LEVEL" est sélectionné pour "Source".

Les paramètres "Int Trig, Int Time" et "Int Curve" sont actifs quand "SOURCE" = "INTERNAL PDL". Les paramètres "Wave Rate" et "Waveform" sont actifs quand "SOURCE" = "WAVE PEDAL".

COMP (Compresseur)

Affichage	Nom complet
On/Off
Type
Sustain
Attack
Threshold
Release
Tone
Level

Vous pouvez brancher un effet externe aux prises SEND et RETURN du GT-10.

Paramètre/Plage	Explication
SEND/RETURN ON/OFF
Off, On	Active/roupe la fonction "SEND/RETURN". Chaque pression sur [MASTER/PEDAL FX] active/roupe la fonction.
Mode
Change de mode SEND/RETURN.
Normal	Envoie le signal d'entrée SEND/RETURN à la prise SEND et le signal d'en-trée RETURN au circuit post-SEND/RETURN. Utilisez cette configuration pour brancher un effet externe en série avec les effets du GT-10. SEND RETURN
Direct Mix	Envoie le signal d'entrée SEND/RETURN à la prise SEND, mélange le signal d'entrée RETURN avec le signal d'entrée SEND/RETURN (signal direct) puis en-voie le mélange au circuit post-SEND/RETURN. Utilisez cette configuration pour mélanger les signaux d'effets du GT-10 avec le signal d'un effet externe. SEND RETURN
Branch Out	envoie le signal d'entrée SEND/RETURN à la sortie SEND. Le signal d'entrée RE-TURN est ignoré. Vous pouvez, par exemple, utiliser cette configuration avec la réverbération et le delay du GT-10 im-mEDIATement avant la boucle SEND/RE-TURN pour utiliser le départ SEND comme sortie directe. SEND
Send Lv
0~200	Niveau d'envoi (Send) au processeur d'effets externe.
Return Lv
0~200	Niveau de return du processeur d'effets externe.

En reliant la prise de sélection de canaux de votre ampli de guitare à la prise AMP CONTROL du GT-10, vous pouvez utiliser "Amp Control" pour changer le canal de l'ampli.

En combinant les canaux du GT-10 et ceux de l'ampli, vous pouvez obtenir une plage de distorsion encore plus vaste.

La fonction "Amp Control" est sauvegardée avec chaque Patch, ce qui vous permet de changer directement de canal avec chaque Patch.

Paramètre/ Plage	Explication
Amp Control
Off	Fermé Ampli de guitare (prise de sélection de canal sur l'ampli) GT-10 (Prise AMP CONTROL)
On	Ouvert Ampli de guitare (prise de sélection de canal sur GT-10 (Prise AMP CONTROL)

• Pour déterminer la façon dont les canaux de votre ampli sont sélectionnés (contact ouvert ou fermé), consultez le mode d'emploi de l'ampli ou essayez les deux réglages.
• Notez que, selon le circuit de la prise de sélection de canal de l'ampli de guitare utilisé, la fonction "Amp Control" peut ne pas fonctionner.

• La fonction "Amp Control" vous permet non seulement de changer de canal d'ampli mais aussi d'activer et de couper les effets de l'ampli, comme avec un commutateur au pied.
• Vous pouvez aussi commuter ce paramètre avec [MASTER/PEDAL FX], à la page "AMP CONTROL".

NS1/ns2 (noise suppressor)

Cet effet réduit le bruit et le renflement captés par les micros. Le bruit est éliminé en fonction de l'enveloppe du son de guitare (la manière dont le son de la guitare décline dans le temps) ; l'effet a très peu d'incidence sur le son de guitare et ne détruit pas son caractère naturel.

• Connectez le suppresseur en amont de la réverbération afin d'éviter toute coupure de la chute de la réverbération.

Paramètre/ Plage	Explication
NS1, NS2 ON/OFF (Noise Suppressor ON/OFF)
Off, On	Activation/coupure du suppresseur de bruit. Chaque pression sur [MASTER/ PEDAL FX] active/coupe la fonction.
Threshold
0~100	Réglez ce paramètre de manière appro-priée en fonction du niveau du bruit. Si le niveau est élevé, optez pour une va-leur élevé. Si le niveau est faible, selec-tionnez de préférence une valeur faible. Essayez plusieurs régles jusqu'à ce que le déclin du son de guitare soit aussi naturel que possible. * Si le seuil est élevé sur une valeur trop élevé, il est possible qu'aucun son ne soit audible lorsque vous jouez avec un volume trop faible sur la guitare.
Release
0~100	Détermine le temps entre le moment où le suppresseur commence à fonctionner et celui où le niveau du bruit atteint "0".
Detect
Contrôle le supresseur de bruit en fonction du volume du point spécifique avec le paramètre "Detect".
Input	Niveau d'entrée.
NS Input	Niveau d'entrée du Noise Suppressor.
FV Out	Niveau après la pédale de volume.

Cette fonction vous permet d'effectuer des réglages sur base du matériel que vous utilisez et de l'image sonore que vous souhaitez créer.

Paramètre/Plage	Explication
YOUR PICKUP
SINGLE	Micro à simple bobinage
HUMBUCKER	Micro de type "humbucker"
OUTPUT SELECT
JC-120	Choisissez ce réglage si vous branchez un ampli de guitare Roland JC-120.
SMALL AMP	Sélectionnez ce réglage pour un petit ampli de guitare.
COMBO AMP	Sélectionnez ce réglage pour l'entrée gui-tare d'un ampli combo (ou ampli et haut-parleurs constituent un ensemble) autre qu'un JC-120.* Notez que le réglage "JC-120" peut aussi donner de bons résultats avec d'autres amplis de guitare.
STACK AMP	Sélectionnez ce réglage lorsque vous branchez l'appareil à l'entrée guitare d'un ampli de guitare multi-corps (tête avec haut-parleurs séparés).
JC-120 Return	Sélectionnez ce réglage pour une connexion à la prise RETURN du JC-120.
COMBO Return	Sélectionnez ce réglage pour une connexion à la prise RETURN d'un autre combo.
STACK Return	Sélectionnez ce réglage pour une connexion à la prise RETURN d'un ampli multi-corps. "STACK Return" convient aussi pour un ampli de puissance et une enceinte.
LINE/PHONES	Sélectionnez ce réglage quand vous utilis-sez un casque ou pour brancher le GT-10 à un enregistreur multipiste.

Paramètre/Plage	Explication
BASIC TONE
“BASIC TONE” vous permet de追寻 rapidement les ré-glages nécessaires en fonction du genre de musique et de l'ambiance du morceau.
BLUES	Son blues
Soul Funk	Son pour la musique soul ou funk
Jazz	Son jazz
LIVERPOOL	Rock britannique
70's HARD ROCK	Le son hard très en vogue dans les années 1970.
80s METAL	Le son métal des années 1980.
MODERN METAL	Son métal plus contemporain
West Coast	Son “West Coast”
FuzzRock	Fuzz
STUDIO	Studio d'enregistrement
PROGRESSIVE	Progressif
SURF ROCK	Son “surf rock”
COUNTRY	Son country
Acoustic	Pour guitare acoustique
PUNK POP	Punk pop

Paramètre/Plage	Explication
SOLO	Distorsion parfaite pour solos.
BACKING	Distorsion parfaite pour l'accompagnement.
SOFT	Produit une distorsion chaleuruse.
HARD	Produit une distorsion grinçante.

STEP4: EFX

Paramètre/Plage	Explication
WET	Produit un effet très prononcé.
DRY	Le son reste similaire au signal non traité.
SHRT (Short)	L'écho devient plus bref.
LONG	L'écho devient plus long.

Ce groupe réunit les paramètres généraux du GT-10.

TUNER

Paramètre/Plage	Explication
PITCH
435Hz–445Hz	Ce paramètre règle le diapason.
OUTPUT
Mute	Le signal est inaudible lors de l'accordage.
Bypass	Le signal d'accordage est audible.

Paramètre/Plage	Explication
INPUT SELECT
Guitar 1-Guitar 3,USB In	Vous pouvez programmer des jours de ré-glages pour trois guitares différentes(“Guitar 1~3”). Choisissez “USB In” si le signal audio reçu via USB doit être traité.
INPUT
LEVEL
-20~+20dB	Niveau de la prise d'entrée.
PRES.(Presence)
-20~+20dB	Règle le niveau des fréquences très aiguës.
GLOBAL EQ
Low Gain
-20~+20dB	Règle le timbre du grave.
Mid Gain (Middle Gain)
-20~+20dB	Règle le timbre du Médium.
Mid Freq (Middle Frequency)
20.0Hz-10.0kHz	Détermine la fréquence centrale de la bande traitée par “Mid Gain”.
Mid Q (Middle Q)
0.5-16	Largeur de la bande (en partant de la valeur “Mid Freq”) traitée par l'égaliseur. Plus la valeur est élevé, plus la bande est étroite.
High Gain
-20~+20dB	Égalisation de l'aigu.
TOTAL
NS Threshold (Noise Suppressor Threshold)
-20→+20dB	Détermine le niveau seuil global pour la suppression de bruit de tous les Patches. C'est un outil pratique si vous changez de guitare durant le jeu ou pour adapter le seuil au niveau de bruit dans différents endroits. Cette valeur ne modifie pas les réglages des Patches individuels. MEMO Pour utiliser les réglages des différents Patches, réglez ce paramètre sur "0dB".
Rev Level (Reverb Level)
0-200%	Permet de décaler le niveau de réverbération pour tous les Patches. Cela vous permet d'adapter l'intensité de l'effet en fonction de l'acoustique. Cette valeur ne modifie pas les réglages des Patches individuels. MEMO Pour utiliser les réglages des différents Patches, réglez ce paramètre sur "100%".
USB/DGT Out Lev (USB/Digital Out Level)
0-200%	Règle le niveau de sortie des signaux audio numériques transmis à l'ordinateur via USB.
USB Mix Level
0-200%	Règle le niveau des signaux audio numériques, reçus de l'ordinateur via USB quand "Input Select" est réglé sur "Guitar 1~3".
Main Out Level
Vous peuvent régler le niveau de sortie en fonction du matériel branché aux prises OUTPUT.
-10dB	Sélectionnez ce réglage si vous avez branche un ampli de guitare.
+4dB	Sélectionnez cette valeur pour un enregistreur, une console de mixage ou un autre apparéil de niveau ligne.

PHRASE LOOP

Paramètre/Plage	Explication
PHRASE LOOP
Off, On	Active/ coupe la fonction "Phrase Loop".
Mode
Performance	Enregistre le signal de sortie des effets. Voues pouvez créé des variations très ri-ches en combinant différents sons.
Patch Edit	Enregistre le son avant les effets. Les eff-fets sont appliqués lors de la reproduc-tion de la boucle. Cela vous permet de modifier les réglages d'effets ou de sélectionner有所不同 Patches.
Pdl Mode (Pedal Mode)
Off	Les pédales BANK ne sont pas assignées à la fonction "Phrase Loop". Elle seront donc à sélectionner des banques. ASTUCE Voues pouvez piloter les boucles en assignant la fonction "Phrase Loop" à une pédale CTL 1~4 tout en conservant la fonction originale des pédales BANK.
On	Les pédales BANK sont assignées à la fonction "Phrase Loop".
Rec Mode (Recording Mode)
Mono	Les phrases sont enregistrées en mono.
Stereo	Les phrases sont enregistrées en stéreo.
Play Lev (Play Level)
0~120	Rôle le volume de lecture des phrases.
Clear Pdl (Clear Pedal Function)
Clear Only	Si vous appuyez sur [BANK ▲] alors que la fonction "Phrase Loop" est activée, les données enregistrées sont effacées et le GT-10 passe en mode STANDBY.
Mute/Clear	Si vous appuyez sur [BANK ▲] alors que la fonction "Phrase Loop" est activée, la phrase enregistrée est inaudible (mais les données ne sont pas effacées). Si vous appuyez de nouveau sur [BANK ▲] alors que la phrase est inaudible, les données enregistrées sont effacées et le GT-10 passe en mode STANDBY. ASTUCE L'utilisation experte de la coupure de phrases vous permet d'alterner entre des parties jouées en direct et les parties enregistrées.

Paramètre/Plage	Explication
Number Pedal 1-4, BANK▼Pedal, BANK▲Pedal
La pédale numérootée et la pédale BANK servent à couper/activer l'effet choisi.
Off	Aucune commutation d'effet n'est assignée aux pédales.
Ch.A/B	Alterne entre les canaux A et B du préampli.
OD Sol	Active/robe "OD/DS SOLO".
Solo	Active/robe la fonction "SOLO" du préampli.
A&BSol	Active/robe la fonction "SOLO" du préampli pour les canaux A et B.Si l'un des deux canaux est coupé, les deux sont activés.
Comp	Active/robe "COMP".
OD/DS	Active/robe "OD/DS".
Preamp	Active/robe "PREAMP/SPEAKER".
EQ	Active/robe l'égaliseur.
FX1	Active/robe "FX-1".
FX2	Active/robe "FX-2".
Delay	Active/robe "DELAY".
Chorus	Active/robe "CHORUS".
Reverb	Active/robe "REVERB".
PdlFX	Active/robe "Pedal FX".
S/R	Active/robe "SEND/RETURN".
AmpCtrl	Active/robe "Amp Control".
Tuner	Active/robe "TUNER/BYPASS".
PL	Active/robe "PHRASE LOOP".
PL R/P	Enregistre/reproduit la phrase.
PL Clr	Efface la phrase.
PL M/P	Coupe la reproduction d'une phrase.
BPMTap	Saisie du tempo global ("Master BPM") par Tap Tempo.
DlyTap	Saisie du temps de retard par Tap Tempo.
MIDI	Démarrage/arrêt de l'appareil MIDI externe (sesquenceur, par exemple).
MMCPly	Démarrage/arrêt de l'appareil MIDI externe (enregistreur à disque dur, par exemple).
Lev+10	Augmente le volume du Patch de 10 unités.
Lev+20	Augmente le volume du Patch de 20 unités.
Lev-10	Réduit le volume du Patch de 10 unités.
Lev-20	Réduit le volume du Patch de 20 unités.
NumInc	Sélectionne le Patch portant le nombre suivant celui du Patch sélectionné.
NumDec	Sélectionne le Patch portant le nombre précédant celui du Patch sélectionné.
BnkInc	Sélectionne la banque suivante.
BnkDec	Sélectionne la banque précédente.

Paramètre/Plage	Explication
Preamp Mode
Patch	Le préampli du Patch est utilisé. Cela vous permet d'utiliser différents régages de préampli avec vos Patches.
System1-3	Le préampli système est utilisé et reste le même pour tous les Patches.
Patch ChgMode (Patch Change Mode)
Ce réglage déterminé si l'effect de réverb, de delay etc. s'estompe naturellement lorsque vous changez de Patch.
Fast	Les Patches changent normalement. L'effect s'arrête lorsque vous changez de mémoire: la réverbération ou le delay du Patch précédent n'est pas conservé.
Smooth	La chute de l'effect précédent est conser-vee lorsque vous changez de Patch. MEMO Pour garantir un changement en douceur, vous pouvez changer de Patch avec un temps de retard.
Bank Chg Mode
Voues pouvez déterminer si le GT-10 doit ou non charger un autre Patch lorsque vous changez de banque.
Wait	Bien que l'écran affiche le numéro de la nouvelle banque quand vous actionnez une pédale BANK, le Patch ne change que lorsque vous appuyez sur une pédale numérotée.
Immed	Le Patch change dès que vous actionnez une pédale BANK ou une pédale numérique.
BankExtentMin (Bank Extent Minimum)
P01-P50, U01-U50	Règle la limite inférieure de la plage de banques.
BankExtentMax (Bank Extent Maximum)
P01-P50, U01-U50	Règle la limite supérieure de la plage de banques.
EXP Pdl Hold (Expression Pedal Hold)
Ce réglage déterminé si l'assignation de la pédale (p. 52) reste la même lorsque vous changez de Patch.
Off	L'assignation n'est pas maintainue. Exemple: Si vous changez de Patch alors que le vo-lume est contrôle par une pédale d'ex-pressure, le volume du nouveau Patch est régèle sur la valeur sauvégardée pour ce dernier. Dès que vous actionnez la pédale d'ex-pressure, le volume change en fonction de la position de la pédale.
On	L'assignation est maintainue.Example:Si vous changez de Patch alors que le vo-lume est contrôle par la pédale EXP, le vo-lume du nouveau Patch adopte la valeur correspondant à la position actuelle de la pédale (angle).Si la pédale d'expression contrôle l'effect wah du nouveau Patch, le volume prend alors la valeur définie par ce Patch et l'efet wah adopte le réglage prend la valeur déterminée d'après la position actuelle de la pédale (angle).
Pdl Indicate (Pedal Indicate)
Si vous le souhaitez, les tímoins des pédales coupées peuvent cli-gnoter à faible luminosité.
Off	La fonction "Pedal Indicate" est coupée.
On	Les tímoins des pédales coupées cligno- tent.
Num Pdl Sw (Number Pedal Switch)
Ce paramètre permet d'assigner une deuxième fonction aux péda- les numérotées. Pour piloter cette fonction, enforcez la pédale nu-mérotée du dernier Patch choisi.
Off	La fonction est coupée.
Tuner	Active/coape l'accordeur.
Ch. A/B	Alterne entre les canaux A et B du préam- pli.
OD Solo	Active/coape "OD/DS SOLO".
Solo	Active/coape la fonction "SOLO" du préampli.
AB Solo	Active/coape la fonction "SOLO" du préampli pour les canaux A et B.
Dial Func (Dial Function)
Ce paramètre déterminé si la molette peut ou non être utilisée pour sélectionner des Patches.
Pat&Val	La molette permet de changer de Patch et de modifier les valeurs de paramètres. Vous pouvez ainsi changer de Patch avec les pédales et avec la molette.
Value	La molette sert exclusivement à régler les paramètres.

Paramètre/Plage	Explication
SYS KNOB SETTING (System Knob Setting)
Knob P1-P4	COMP:Sustain, COMP:Attack,COMP:Threshold, COMP:Release,COMP:Level, ODDS:Drive, ODDS:ToneODDS:EffectLev, ODDS:Solo Lev,PRE-A(B):Gain, PRE-A(B):LevelPRE-A(B):Bass, PRE-A(B):MidPRE-A(B):Treble, PRE-A(B):PresncePRE-A(B):SoloLev, EQ:Low CutEQ:Low Gain, EQ:Lo-MidGain, EQ:Hi-MidGain, EQ:High GainEQ:High Cut, DELAY:Time, DELAY:Feedback, DELAY:Hi CutDELAY:EfectLev, DELAY:D1(2)TimeDELAY:D1(2)Fbk, DELAY:D1(2)HCUTDELAY:D1(2)Lev, CHORUS:RateCHORUS:Depth, CHORUS:PreDlyCHORUS:E.Lev, REVERB:TimeREVERB:Hi Cut, REVERB:E.LevMASTER:Low, MASTER:MidMASTER:High, Patch LevelPDL:Wah E.Lev, PDL:PB E.LevSR:Send Level, SR:Rtn LevelNS1(2):Threshold, NS1(2):ReleaseGLOBAL EQ:Low, GLOBAL EQ:MidGLOBAL EQ:Hi
EXP1/2 PEDAL SETTING
Prefernc (Preference)
Patch	La fonction de la pédale dépend de l'assi-gation au sein du Patch sélectionné. Cela vous permet d'utiliser différentes assi-gnations pour vos Patches.
System	La pédale a la fonction définie à la page “CONTROLLER” (“Function”, “Min” et “Max”). Ce réglage s’applique à tous les Patches.
Function
Off	Aucune fonction n'est assignée au contrôleurs.
Foot Volume	Pilotage du volume.
Pedal Bend *1	Pilote le Pitch Bend.
WAH *1	Pilote l’effet “WAH”.
PB/FV *1	Pilotage du Pitch Bend ou du volume.
WAH/FV *1	Pilotage du “WAH” ou du volume.
Patch Level	Spécifie le volume du Patch.
*1 Ce paramètre doit être activé avec “EXP1 PEDAL SETTING”.
Min (Minimum)
0~100	Valeur minimum de la plage de réglage du paramètre.
Max (Maximum)
0~1000~200 (Function = Patch Level)	Valeur maximum de la plage de réglage du paramètre.
EXP PEDAL SW SETTING (Expression Pedal Switch Setting)CTL1-4 PEDAL SETTING (CTL1-4 Pedal Setting)
Prefernc (Preference)
Patch	La fonction de la pédale dépend de l'assignation au sein du Patch sélectionné. Cela vous permet d'utiliser différentes assignations pour vos Patches.
System	La pédale a la fonction définie à la page “CONTROLLER” (“Function”, “Min”, “Max” et “Src Mode”). Ce réglage s'applique à tous les Patches.
Function
Off	Aucune fonction n'est assignée au contrôleurs.
Ch. A/B	Alterne entre les canaux A et B du préampli.
OD Solo Sw	Active/robe “OD/DS SOLO”.
Solo Sw	Active/robe la fonction SOLO du préampli.
A&B Solo	Active/robe la fonction “SOLO” du préampli pour les canaux A et B. Si l'un des deux canaux est coupé, les deux sont activés.
Comp Sw	Active/robe “COMP”.
OD/DS Sw	Active/robe “OD/DS”.
Preamp Sw	Active/robe “PREAMP/SPEAKER”.
EQ Sw	Active/robe l'égaliseur.
FX-1 Sw	Active/robe “FX-1”.
FX-2 Sw	Active/robe “FX-2”.
Delay Sw	Active/robe “Delay”.
Chorus Sw	Active/robe “Chorus”.
Reverb Sw	Active/robe “Reverb”.
Pedal FX Sw	Active/robe “Pedal FX”.
Send/Rtn Sw	Active/robe “Send&Return”.
Amp Ctl Sw	Active/robe “Amp Control”.
Tuner	Active/robe “Tuner/Bypass”.
Manual Sw	Active/robe le mode “Manual”.
PL Sw	Active/robe “Phrase Loop”.
PL Rec/Play	Enregistrement/lecture de la phrase.
PL Clear	Efface la phrase.
PL Mute/Ply	La lecture en boucle est étouffée.
BPM Tap	Saisie du tempo global (“Master BPM”) par Tap Tempo.
Delay Tap	Saisie du temps de retard par Tap Tempo.
MIDI Start	Démarrage/arrêt de l'appareil MIDI ex-terne (sesquenceur, par exemple).
MMC Play	Démarrage/arrêt de l'appareil MIDI ex-terne (enregistreur à disque dur, par exemple).
P.Lev Inc1	Augmente le volume du Patch de 10 unités.
P.Lev Inc2	Augmente le volume du Patch de 20 unités.
P.Lev Dec1	Réduit le volume du Patch de 10 unités.

Paramètre/Plage	Explication
P.Lev Dec2	Réduit le volume du Patch de 20 unités.
P.Num Inc	Sélectionne le Patch suivant au sein de la banque actuelle.
P.Num Dec	Sélectionne le Patch précédent au sein de la banque actuelle.
P.Bank Inc	Sélectionne la banque suivante.
P.Bank Dec	Sélectionne la banque précédent.
Min (Minimum)
Off, On	Permet de spécifique la valeur à utiliser lorsque le commutateur est "coupe".
Max (Maximum)
Off, On	Permet de spécifique la valeur à utiliser lorsque le commutateur est activé.
Src Mode (Source Mode)
Détermine le mode de commutation.
Moment	L'etat normal est "coupe" (valeur minimum); il n'y a contact ("activé": valeur maximum) que tant que vous appuyez sur le commutateur au pied.
Toggle	Le réglage alterne entre "On" (valeur maximum) et "Off" (valeur minimum) à chaque pression sur le commutateur.

Affichage des noms des paramètres pilotables avec 'SYS KNOB SETTING

Les noms des paramètres affichés à la page principale sont abrégés. Le tableau suivant montre les différentes nomenclatures utilisées pour les paramètres.

A la page 'SYS KNOB SETTING'	Affichage à la page principale, onglet 1	Affichage au bas de la page principale
COMP:Sustain	COMP SUSTN	CS SUS
COMP:Attack	COMP ATACK	CS ATK
COMP:Threshold	COMP THRES	CS THR
COMP:Release	COMP RELE	CS REL
COMP:Level	COMP LEVEL	CS LEV
ODDS:Drive	ODDS DRIVE	OD DRV
ODDS:Tone	ODDS TONE	OD TNE
ODDS:EfectLev	ODDS E LEV	OD ELV
ODDS:Solo Lev	ODDS S LEV	OD SLV
PRE:A:Gain	PRE-A GAIN	AchGAN
PRE:A:Level	PRE-A LEVEL	AchLEV
PRE:A:Bass	PRE-A BASS	AchBAS
PRE:A:Mid	PRE-A MID	AchMID
PRE:A:Treble	PRE-A TREBL	AchTRB
PRE:A:Presnce	PRE-A PRES	AchPRS
PRE:A:SoloLev	PRE-A S LEV	AchSLV
PRE:A:Mic Lev	PRE-A M LEV	AchMLV
PRE:B:Gain	PRE-B GAIN	BchGAN
PRE:B:Level	PRE-B LEVEL	BchLEV
PRE:B:Bass	PRE-B BASS	BchBAS
PRE:B:Mid	PRE-B MID	BchMID
PRE:B:Treble	PRE-B TREBL	BchTRB
PRE:B:Presnce	PRE-B PRES	BchPRS
PRE:B:SoloLev	PRE-B S LEV	BchSLV
PRE:B:Mic Lev	PRE-B M LEV	BchMLV
EQ:Low Cut	EQ L CUT	EQ LC
EQ:Low Gain	EQ LOW	EQ LOW
EQ:Lo-MidGain	EQ L MID	EQ LMD
EQ:Hi-MidGain	EQ H MID	EQ HMD
EQ:High Gain	EQ HIGH	EQ HI
EQ:High Cut	EQ H CUT	EQ HC
DELAY:Time	DELAY TIME	DD TIM
DELAY:Feedback	DELAY FBK	DD FBK
DELAY:Hi Cut	DELAY H CUT	DD HC
DELAY:EfectLev	DELAY E LEV	DD ELV
DELAY:D1:Time	DELAY D1TIM	D1 TIM
DELAY:D1:Fbk	DELAY D1FBK	D1 FBK
DELAY:D1:HCut	DELAY D1HC	D1 HC
DELAY:D1:Lev	DELAY D1LEV	D1 LEV
DELAY:D2:Time	DELAY D2TIM	D2 TIM
DELAY:D2:Fbk	DELAY D2FBK	D2 FBK
DELAY:D2:HCut	DELAY D2HC	D2 HC
DELAY:D2:Lev	DELAY D2LEV	D2 LEV
CHORUS:Rate	CHORS RATE	CE RAT
CHORUS:Depth	CHORS DEPTH	CE DPT
CHORUS:PreDly	CHORS P DLY	CE DLY
CHORUS:E. Lev	CHORS E LEV	CE LEV
REVERB:Time	REVRB TIME	RV TIM
REVERB:Hi Cut	REVRB H CUT	RV HC
REVERB:E. Lev	REVRB E LEV	RV ELV
MASTER:Low	MST LOW	MT LOW
MASTER:Mid	MST MID	MT MID
MASTER:High	MST HIGH	MT HI
Patch Level	PATCH LEVEL	PAT LV
PDL:WAH:E. Lev	PEDA WAH E	WA ELV
PDL:PB:E. Lev	PEDAL PB E	PB ELV
SR:Send Level	SR S LEV	SR SND
SR:Rtn Level	SR R LEV	SR RTN
NS1:Threshold	NS1 THRES	N1 THR
NS1:Release	NS1 RELE	N1 REL
NS2:Threshold	NS2 THRES	N2 THR
NS2:Release	NS2 RELE	N2 REL
GLOBAL EQ:Low	GBEQ LOW	GB LOW
GLOBAL EQ:Mid	GBEQ MID	GB MID
GLOBAL EQ:Hi	GBEQ HIGH	GB HI

Paramètre/ Plage	Explication
Contrast
1~16	Permet de régler le contraste.

Paramètre/Plage	Explication
Rx Channel (Receive Channel)
1-16ch	Spécifie le canal utilisé pour la réception de messages MIDI.
Omni Mode
Omni Off, Omni On	"Omni On" signifie que les messages de tous les canaux sont reçus.
Tx Channel (Transmit Channel)
1-16ch	Définit le canal utilisé pour transmettre des messages MIDI.
Device ID
1~32	Définit le numéro d'identifient utilisé pour la transmission et la réception de messages SysEx.
Sync Clock
Spécifie l'horloge utilisée pour synchroniser les vitesses de modulation d'effets et d'autres paramètres à base temporelle. NOTE • Lorsqu'un apparéil MIDI externe est connecté, la valeur "Master BPM" adopte le tempo de l' apparéil MIDI externe. Pour utiliser la valeur "Master BPM" programmée, réglez ce paramètre sur "Internal". • Lors de la synchronisation avec un signal MIDI Clock externe, des erreurs de réception de ce signal peuvent entraîner des variations de tempo.
Auto	Lorsque l' apparéil MIDI externe branché au port USB ou à la prise MIDI IN ne transmit pas de signal MIDI Clock, le tempo est régli par la valeur "MASTER BPM". Aubout du signal MIDI Clock, le jeu est synchronisé avec ce signal.
Internal	Le tempo dépend du réglage "MASTER BPM".
PC Out (Program Change Out)
Ce paramètre détermine si le GT-10 transmet des numérores de programme MIDI lorsque vous Sélectionnez un autre Patch.
Off	Les numérores de programme MIDI des Patchs sélectionnés ne sont pas transmis.
On	Les numérores de programme MIDI sont transmis lors des changements de Patch.
EXP1/EXP Sw/CTL1/CTL2/EXP2/CTL3/CTL4 Out(Transmit Control Change)
Permet d'assigner un numéro de contrôle MIDI (CC) à la pédale ou au commutateur en question.
Off, CC#1-CC#31, CC#64-CC#95	Spécifie le numéro de contrôle.
Map Select
Détermine si les changements de Patch s'effectuent selon les régles "Program Change Map" ou selon les régles par défaut.
Fix	Les changements de Patch s'effectuant selon les régles par défaut.
Prog	Le choix des Patches est régi par les régles "Program Change Map" en vigueur.
PROGRAM MAP
Lorsque vous utilisez un dispositif MIDI externe pour sélectionner des Patches, il arrive souvent que les numérios de programme reçus par le GT-10 ne correspondant pas aux mémoires désirées. Vous pouvez alors les "détourner" en vous servant de la fonction "PROGRAM MAP".
Bank 0-3 /PC#1-PC#128	Permet deCHOISIR le numéro du Patch(P01-1~U50-4) devant être chargé à la réception de numéro de programme reçu.
BULK DUMP
Le GT-10 permet d'utiliser des messages SysEx pour transmettre ses régles à un autre GT-10 ou pour archiver les régles dans un séquenceur ou un autre apparéil MIDI.
SYSTEM	Paramètres "System"
Quick	Réglages utiliser "Quick"
U01-1-U50-4	Réglages des Patches U01-§1~U50-4
Temp	Réglages du Patch sélectionné

Paramètre/ Plage	Explication
Driver Mode
Standard	Ce mode utilise le pilote USB standard du système d'exploitation. MEMO Les fonctions MIDI ne sont pas disponibles en mode "Standard" du pilote. Pour utiliser le MIDI via USB, réglez "Driver Mode" sur "Advanced" (sur le GT-10).
Advanced	Ce mode utilise le pilote spécifique.
Monitor Cmd (Monitor Command)
Disable	La commande "Direct Monitor" est dé-saïvvée: le mode "Direct Monitor" du GT-10 est maintainu.
Enable	La commande "Direct Monitor" est acti- vée: le mode "Direct Monitor" peut être changé à partir d'un appareil externe.
Dir.Monitor (Direct Monitor)
Off	Choisissez "Off" si les données audio doit transiter par l'ordinateur avant d'être restituees (Thru). Veillez alors à régler le paramètre en question du logiciel utilisé sur "Thru" afin d'entendre les signaux audio.
On	Le signal de sortie du GT-10 est transmis. Choisissez "On" si vous'utilisationze le GT-10 seul, sans connexion avec un ordinateur (seul le signal USB seraientroduit si vous choisisssiez "Off").
MEMO • Ce réglage ne peut pas être sauvégardié. Il est régle sur "On" à la mise sous tension. • Si vous utiliser le pilote spécifique, vous pouvez activer/couper "Dir.Monitor" à partir d'une application compatible ASIO 2.0.

Sélectionnez le type d'appareil branché.

Paramètre/Plage	Explication
Mode
Patch	Le réglage “Output Select” du Patch est utilisé. Cela permet d'utiliser un réglage de sortie différent pour chaque Patch.
System	Le réglage “Output Select” du système est utilisé. Tous les Patches utilisent les mêmes régages de sortie.
Select
JC-120	Choisissez ce réglage si vous branchez un ampli de guitare Roland JC-120.
SMALL AMP	Sélectionnez ce réglage pour un petit ampli de guitare.
COMBO AMP	Sélectionnez ce réglage pour l'entrée gui-tare d'un ampli combo autre qu'un JC-120 (combiné ampli + haut-parleur(s)).* Notez que le réglage “JC-120” peut aussi donner de bons résultats avec d'autres amplis de guitare.
STACK AMP	Sélectionnez ce réglage lorsque vous branchez l'appareil à l'entrée guitare d'un ampli de guitare multi-corps (tête avec haut-parleurs séparés).
JC-120 Return	Sélectionnez ce réglage pour une connexion à la prise RETURN du JC-120.
COMBO Return	Sélectionnez ce réglage pour une connexion à la prise RETURN d'un autre combo.
STACK Return	Sélectionnez ce réglage pour une connexion à la prise RETURN d'un ampli multi-corps. “STACK Return” convient aussi pour un ampli de puissance et une enceinte.
LINE/PHONES	Sélectionnez ce réglage quand vous utilise un casque ou pour brancher le GT-10 à un enregistreur multipiste.* Choisissez le réglage “LINE/PHONES” si vous utilisez une simulation d'enceintes.MEMOLorsque vous branchez une fiche à la prise PHONES, les signaux sonttraités de façon à émuler le son d'un ampli de guitare.

Flux du signal

Tableau d'équipement MIDI

GUITAR EFFECTS PROCESSOR

Model GT-10

Date : 10 janv. 2008

Version: 1.00

MIDI Implementation Chart

Conversion a/n

24 bits, méthode AF

Conversion n/a

24 bits

Fréquence d'échantillonnage

44.1kHz

Mémoires de programmes

400: 200 (user) + 200 (preset)

Niveau d'entrée nominal

INPUT: -10dBu

RETURN: -10dBu

Impédance d'entrée

INPUT: 1MΩ

RETURN: 220kΩ

Niveau de sortie nominal

OUTPUT: -10dBu / +4dBu

SEND: -10dBu

Impédance de sortie

OUTPUT: 2k

SEND: 3k

Plage dynamique

100dB ou plus (IHF-A)

Sortie numérique

Coaxiale (conforme à la norme IEC60958)

Affichage

LCD graphique de 132 × 64 points (rétro-éclairé)

Ecran à diodes de 3 caractères à 7 segments

Prises

Prise INPUT (jack 6,35mm)

4,9kg (sans adaptateur secteur)

Accessoires

Adaptateur secteur (Roland PSB-1U)

Mode d'emploi

Feuillet d'information "Roland Service"

Options

Commutateur au pied: BOSS FS-5U

Double commutateur au pied : BOSS FS-6

Pédale d'expression: BOSS FV-500L/500H, Roland EV-5

Câble pour commutateur au pied : Roland PCS-31

(fiche jack 6,35mm (stéréo) - fiches jack 6,35mm (mono) x2)

• 0dBu = 0,775V_rms

En vue d'améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiés sans avis préalable.

Méthode AF ("adaptive focus")

Il s'agit d'une méthode brevetée de Roland et de BOSS améliorant considérablement le rapport signal/bruit (S/B) des convertisseurs A/N et N/A.

Messages d'erreur

Si des erreurs se produisent ou si des opérations ne peuvent pas être effectuées correctement, un message d'erreur apparait.

Veuillez alors suivre les instructions données plus loin pour résoudre le problème.

Le débit des données MIDI reçues est tel qu’elles ne peuvent être correctement interprétées. Diminuez le volume des données MIDI transmises au GT-10.

• La transmission d'un appareil connecté a été interrompue. Ce message apparaît en outre lorsque vous coupez l'unité externe. Il ne s'agit donc pas toujours d'un dysfonctionnement. Vérifief si tous les câbles sont bien connectés ou s'il y a un court-circuit.

• Impossible de sauvegarder des données utilisées. L'unité pourrait être endommagée. Veuillez consulter votre revendeur ou le SAV Roland le plus proche.

Dépannage

Si vous n'entendez rien ou si d'autres problèmes de fonctionnement se produisent, veuillez vérifier les solutions proposées ci-dessous. Si cela ne résout pas votre problème, contactez votre revendeur ou le centre SAV Roland le plus proche.

Aucun son/volume trop faible

Est-ce qu'un câble serait endommagé? Changez les câbles. Le GT-10 est-il correctement branché au dispositif externe? Vérifiez les connexions avec les périphériques (p. 22). L'ampli ou la console de mixage branché(e) est-il/est-elle coupé(e) ou le volume est-il réglé trop bas? Vérifiez les réglages de votre ampli/console de mixage. La commande OUTPUT LEVEL est-elle au minimum? Réglez la commande OUTPUT LEVEL convenablement (p. 25). L'accordeur est-il activé? Quand le volume est réglé sur "Mute" en mode Tuner, même le signal direct n'est pas produit en activant simplement l'accordeur (p. 30). Les effets sont-ils correctement régés? Voyez "Changer l'ordre de connexion des effets (Effect Chain)" (p. 40) et vérifiez le niveau de sortie de chaque bloc d'effet. Si le VU-mètre ne rouge pas pour un des effets, vérifiez les réglages de cet effet. "USB/DGT Out Lev" a peut-être une valeur trop basse. Réglez ce paramètre sur une valeur adéquate (p. 137). "PEDAL: FV: Level" ou "MASTER: Patch Level" est-il spécifique comme cible ("Target") d'une assignation? Actionnez la commande à laquelle il est assigné. L'appareil externe branché à la prise EXT LOOP est-il hors tension ou son volume est-il au minimum? Vérifiez les réglages sur l'appareil branché.

L'appareil branché à l'entrée INPUT est inaudible au casque

Avez-vous réglé "Dir. Monitor" sur "OFF" (p. 95)? Choisissez "ON".

Le niveau de l'appareil branché à INPUT et RETURN est trop faible.

Utilisez-vous un câble contenant une résistance? → Servez-vous d'un câble qui ne contient pas de résistance.

Son oscillant

Le réglage de paramètres d'effets basés sur le gain ou le volume est-il trop élevé? Diminuez ces valeurs. "INPUT SELECT" (p. 63) est-il réglé sur "USB In?" Avec "USB In", les signaux audio peuvent, selon les réglages du logiciel, finir par former une boucle. Pour éviter ce problème, procédez de la façon suivante.

• Arrêtez la lecture du logiciel et coupez le paramètre "Soft".
• Coupez l'entrée audio du logiciel.
• Changez INPUT SELECT en "Guitar 1~3".

Pas de changement dans le son du préampli même après un changement de patch.

Le GT-10 se trouve-t-il en mode "Preamp" = "System1~3" (p. 71)? Quand le GT-10 est réglé sur "System1~3" en mode Preamp, les réglages de préampli ne changent pas lorsque vous changez de Patch.

Pour effectuer des réglages de préampli différents pour les Patchs, choisissez "Patch" pour le mode Preamp.

Impossible de modifier les paramètres avec les commandes ou la molette

Utilisez-vous le système "Internal Pedal" pour "ASSIGN" (p. 56)? → Quand "Assign Source" est régée sur "INTERNAL PDL" ou "WAVE PDL", le réglage "Assign Target" change automatiquement.

Pour pouvoi afin de désactiver le système "Internal Pedal".

Avez-vous besoin "INPUT LEVEL" comme "Assign Source" (Assign, p. 52)? Quand "Assign Source" est réglé sur "INPUT LEVEL", le réglage "Assign Target" change automatiquement en fonction du niveau d'entrée de la guitare (dynamique). Pou .

Le patch ne change pas.

L'écran affiche-t-il une autre page que la page principale? → Sur le GT-10, vous ne pouvez changer de Patch qu'à la page principale. Appuyez sur [EXIT] pour revenir à la page principale (p. 24).

Les paramètres spécifiés avec 'assign' ne sont pas pilotés

L'effet est-il coupé? Pour piloter un paramètre avec la pédale d'expression ou un commutateur au pied, assurez-vous que l'effet qui contient le paramètre que vous avez l'intention de piloter est activé. Sous "Pedal Function", avez-vous réglé "Preference" sur "System"? Le réglage "Pedal Function" a toujours priorité (p. 49), que le Patch contienne ou non une assignation. Pour utiliser l'assignation du Patch, réglez la préférence de "Pedal Function" du contrôleur en question sur "Patch". Les canaux MIDI des deux appareils correspondent-ils? Assurez-vous que les canaux MIDI des deux appareils correspondent (p. 82). - Les numéro de contrôle des deux appareils sont-ils compatibles? Assurez-vous que les numéros de contrôle des deux appareils correspondent (p. 128).

Les messages MIDI ne sont pas transmis/reçus

Est-ce qu'un câble MIDI serait endommagé? Remplacez les câbles MIDI. Le GT-10 est-il correctement branché à l'autre appareil MIDI? Vérifiez les connexions avec l'autre appareil MIDI. Les canaux MIDI des deux appareils correspondent-ils? Assurez-vous que les canaux MIDI des deux appareils correspondent (p. 82). Quand vous transmettez des messages du GT-10, assurez-vous que le GT-10 utilise les bons réglages de transmission. Vérifiez l'objet (activé/coupé) de la transmission de numéros de programme (p. 86) et de commandes de contrôle (p. 86).

Chiffres

2x2 CHORUS 104 2x2 CHORUS 120

AC. PROCESSOR 104,114 Accordeur 28 Acoustic Processor 104, 114 Adaptateur 22 ADV. COMP 104,106 Advanced Compressor 104, 106

Affichage

Commande 37 37

Affichage des commandes 37 AMP CONTROL 13,23,134 Ampli de guitare 27 Amplificateur 22-23 ANTI-FEEDBACK 104 Anti Feedback 104 ANTI-FEEDBACK 115 Assign 52 ASSIGN 1-8 128 AUTO RIFF 104, 113 AutoRiff 104 AUTO WAH 104-105 Auto Wah 104

Bank Change Mode 74 Bank Extent 73 BANK, Pedales 12 Banque 16 Banque préprogrammée 31 Banque utilisateur 31 BOTTOM 99 Bulk Dump 89 Bulk Load 91

CATEGORY 33,41 CATEGORY NAME 42 CATEGORY/ENTER 12 CC 87 Changement de programme 81 CHORUS 11, 123 Commande de contrôle 81 Commutateur au pied 22 COMP 11,98 Compressor 98 Connexion 14,22 Contraste 69,141 Contrôleur 55 CONTROLLER 139 Copier 44 CREATE 11 CTL 81 CTL, Pédales 12

DC IN 13 DEFRETTER 104, 108 Defretter 104 DELAY 11, 121 Dial Function 77 DIGITAL OUT 13,68 Direct Monitor 95 DISPLAY MODE 11 Driver Mode 93 Dual-L/R 122 Dual-P 122 Dual-S 122

Echange 45 EDIT 11 Effect Chain 40 EFFECTS SELECT 11 Effet Activation/coupure 36 Externe 23, 27 Niveau 41 Égaliseur graphique 106 Égaliseur paramétrique 107 Enceinte 22 EQ 11, 103 Equalizer 103 EXIT 11 EXP 81 EXP Pedal Hold 75 EXP PEDAL SW 12,81 EXP PEDAL/CTL 3,4 13 EXP, Pedale 12 EXT LOOP 13 EZ TONE 11,34,135 CREATE 34 EDIT 35 EZ Tone 20

Factory Reset 78 FEEDBACKER 104, 115 Feedbacker 104 FLANGER 104, 116 Flanger 104 FootVolume 127 FX-1 11, 104 FX-2 11, 104

Global 64 Global EQ 64 GRAPHIC EQ 104, 106 Graphic Equalizer 104 GUITAR SIM. 104, 108 Guitar Simulator 104 GUITAR SYNTH 104, 109

Guitar Synth 104

HARMONIST 104, 112

Harmonist 104

Indicateur de niveau 41

Initialize 45

INPUT 13

Sélection d'entrée 63

INPUT/OUTPUT 136

Paramètre utilisateur 31,45

Pil Indicate 76

PEAK 105

Pedal Bend 126

Fonction Pédales 49

PEDAL FX 124

Pedal FX 50

Pédale 49

Pédale d'expression 22-23

Pédale EXP

Calibrer 79

Pédale numérotée 16,59

Pédales numérotées 12

PHASER 104, 116

Phaser 104

PHONES 13

Phrase

Ajout 60

Effacer 61

Enregistrement 60

PHRASE LOOP 12, 137

Phrase Loop 60

Pilote USB 92

Simulateur de guitare 108

Simulateur de haut-parleur 26

Simulateur de sitar 110

Sitar 110

SITAR SIM. 104, 110

Sitar Simulator 104

SLICER 104, 118

Slicer 104

SLOWGEAR 104,108

Slow Gear 104

SOUND HOLD 104, 114

Sound Hold 104

SUB DELAY 104, 120

Sub Delay 104

SUB WAH 104-105

Sub Wah 104

SW&PDL FUNCTION 124

SYSTEM 11, 136

T. WAH 104

Target 55

TARGETPARAMETER 129

TONE MODIFY 104, 107

Tone Modify 104

TOP 99

Total Noise Suppressor 65

Total REVERB 66

Touch Wah 104

TREMOLO 104, 117

Tremolo 104

TUNER 28,136

TUNER/BYPASS 12

TYPE 100, 121

UNI-V 104, 117

USB 13,92

User Phrase 114

Pour les pays de l'ue

Ce symbole indique que dans les pays de l'Union européenne, ce produit doit être collecté séparément des ordures ménagères selon les directives en vigueur dans chacun de ces pays. Les produits portant ce symbole ne doivent pas être mis au rebut avec les ordures ménagères.

• Microsoft et Windows sont des marques déposées de Microsoft Corporation.
• Windows® a la dénomination officielle suivante : "Microsoft® Windows® operating system".
• Apple et Macintosh sont des marques déposées de Apple Inc..
• Mac OS est une marque commerciale de Apple Inc..
• Tous les noms de produits mentionnés dans ce document sont des marques commerciales ou déposées appartenant à leurs détenteurs respectifs.

Pour le Royaume-Uni

Pour les pays de l'UE

Ce produit répond aux normes de la directive européenne EMC 2004/108/CE.

Pour les États-Unis

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Pour les États-Unis
