CS-3 - Pédale d'effet pour guitare BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare (compresseur/sustainer)
Marque	BOSS
Modèle	CS-3
Alimentation	Pile 9 V (1) ou adaptateur secteur optionnel (ACA-120/220/240 BOSS)
Consommation	9 V (10 mA)
Commandes	Level, Tone, Attack, Sustain
Commutateur	Effet ON/OFF (pédale)
Indicateur	LED CHECK (indique ON/OFF et état de la pile)
Prises	Entrée (Input), sortie (Output), adaptateur secteur
Niveau d'entrée max.	+5 dBm (1 kHz)
Impédance d'entrée	1 MΩ
Impédance de sortie	Plus de 10 kΩ
Plage de compression	38 dB
Bruit d'entrée équivalent	-110 dBm / -80 dBm (IHF-A)
Dimensions	70 (L) x 55 (H) x 125 (P) mm
Poids	410 g
Fonctions principales	Compression, sustain, limiteur, réglage d'attaque et de tonalité
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants ; retirer la pile si inutilisé longtemps
Sécurité	Respecter la polarité de la pile ; ne pas retirer la vis de la pédale ; utiliser uniquement l'adaptateur recommandé
Pièces détachées et réparabilité	Pile standard 9 V ; adaptateur secteur optionnel ; vis de compartiment de pile
Informations générales	Pédale conçue pour produire un sustain long sans distorsion, utilisable avec tout instrument électronique

FOIRE AUX QUESTIONS - CS-3 BOSS

Comment alimenter la CS-3 ?

La CS-3 peut être alimentée par une pile 9 V ou un adaptateur secteur optionnel (ACA-120, 220 ou 240 BOSS). Insérez une fiche dans la prise INPUT pour allumer l'appareil.

Comment régler le niveau de compression ?

Tournez le bouton SUSTAIN pour ajuster la durée du sustain. En position minimale, la pédale fonctionne comme un limiteur.

Comment utiliser la CS-3 comme limiteur ?

Réglez le bouton SUSTAIN sur la position minimale (sens inverse des aiguilles d'une montre). Cela limite le niveau de sortie.

Que faire si l'indicateur CHECK ne s'allume pas ?

L'indicateur peut indiquer une pile usée. Si la LED ne s'allume pas ou est faible, remplacez la pile par une neuve de 9 V.

Comment changer la pile ?

Desserrez la vis avant de la pédale, ouvrez le couvercle, retirez l'ancienne pile, connectez la nouvelle en respectant la polarité, replacez et refermez.

Comment éviter le bruit ou le Larsen ?

Si vous entendez du bruit en tournant SUSTAIN dans le sens horaire, réduisez légèrement le réglage dans le sens inverse.

Puis-je utiliser la CS-3 avec une guitare basse ?

Oui, la CS-3 peut être utilisée avec tout instrument de musique électronique, y compris la guitare basse.

Comment régler l'attaque ?

Tournez le bouton ATTACK pour ajuster la dynamique de l'attaque. Une position élevée conserve l'attaque même pour des notes rapides.

Que fait la commande TONE ?

La commande TONE règle la tonalité : dans le sens horaire, elle augmente les aigus pour un son agressif ; en sens inverse, elle les coupe pour un son plus doux.

Comment régler le volume de l'effet ?

Utilisez le bouton LEVEL pour ajuster le volume du son d'effet par rapport au son direct. Tournez dans le sens horaire pour augmenter.

MODE D'EMPLOI CS-3 BOSS

Merci et félicitations pour votrechoix de la CS-3 BOSS. Pour vous assurer un

fonctionnement correct et des années d'utilisation sans problème, veuillez prendre le temps de lire la totalité de ce manuel avant de commencer l'utilisation.

La CS-3 BOSS est un effet Compression Sustainer qui produit un long sustain sans distorsion des sons d'origine. Le volume d'attaque ajuste la plage de dynamique de jeu et produit tout son clair.

Grâce à sa commande de tonalité, la CS-3 permet une plus grande variété de créations sonores. Plus encore, possédant une grande étendue de niveau d'entrée maximal et de plage de compression, elle peut être utilisée pour tout instrument de musique électronique.

De plus, la CS-3 peut être utilisée comme un limiteur ordinaire en baissant le volume de sustain.

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite sous aucune forme sans la permission écrite de Roland Corporation.

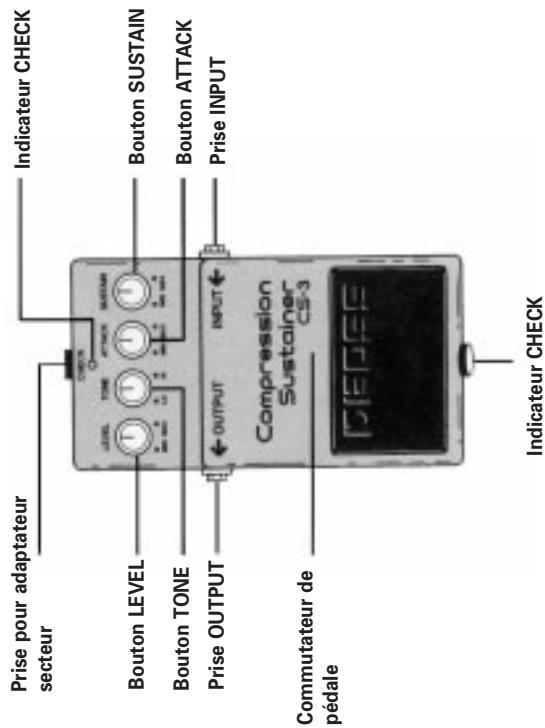

Indicateur CHECK

Avec cette diode, vous pouvez voir si la pédale est en ou hors service, même sur les scènes les plus noires. Cet indicateur vous permet également de contrôler la pile. Lorsqu'il est temps de remplacer la pile, l'indicateur ne s'allume plus ou est affaibli. PEDALE COMMUTATEUR Presser cette pédale commute l'effet ON ou OFF.

• Grâce à un système de communication FET unique, vous n'entendez aucun "click" audible.

Prise pour adaptateur

Connectez un adaptateur secteur (ACA-120, 220 ou 240 BOSS) à cette prise.

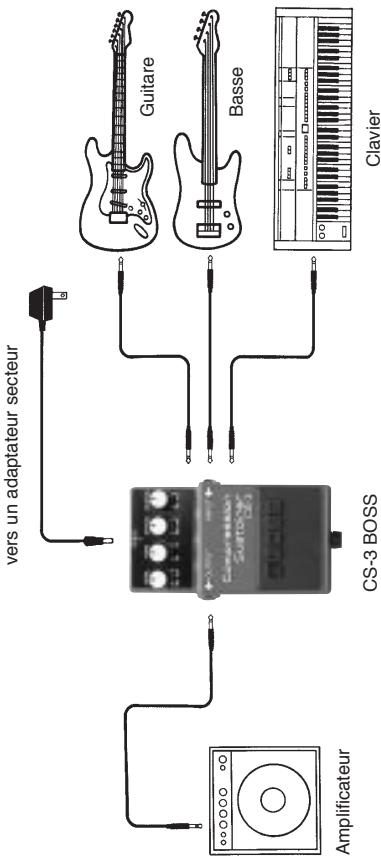

Connectez une guitare ou un autre instrument de musique électronique à cette prise

Prise OUTPUT

Cette prise envoie le signal à l'amplificateur. Vis du compartiment de pile.

Dévisser cette vis pour ouvrir la pédale afin d'atteindre le compartiment à pile.

• Ne retirez pas la vis de la pédale.

Bouton LEVEL

Ce bouton change le volume du son d'effet. Le tourner dans le sens des aiguilles d'une montre augmente le volume et le tourner en sens inverse le diminue. Par conséquent, ce bouton peut être efficacement utilisé pour ajuster la balance de volume du son d'effet et du son direct.

Commande TONE

Tourner ce bouton dans le sens des aiguilles d'une montre augmente les haute

fréquences, donnant un son plus agressif. La rotation en sens inverse coupe les hautes

fréquences, donnant des sons plus doux.

Bouton ATTACK Ajuste l'intensité de l'attaque des notes. En

position plus élevée, le son d'attaque est

conservé pour chaque note, même jouée rapidement, créant un son bien distinct.

Bouton SUSTAIN

Ce bouton ajuste la durée de maintien (sustain). Le tourner dans le sens des aiguilles

d'une montre augmente le temps de sustain. En le tournant en sens inverse, le niveau de

sortie est limitée, dès lors la CS-3 fonctionne comme limiteur

Insérer une fiche dans la prise INPUT mettra automatiquement l'unité sous tension. Débranchez le cordon d'alimentation quand la CS-3 n'est pas utilisée.

1. Enonceze le commutateur de la pédale. Vérifiez que la diode s'allume pour indiquer que l'effet est actif et s'éteint pour indiquer que l'effet est hors service.
2. Cette diode sert également à contrôler la pile. Si la diode ne s'allume pas ou devient faible, la pile doit être remplacee.
3. Tournez le bouton SUSTAIN jusqu'à une position appropriée.
4. Quand vous tournez ce bouton dans le sens des aiguilles d'une montre, vous pouvez entendre du bruit ou un Larsen. Dans ce cas, tournez-le légèrement dans le sens inverse.

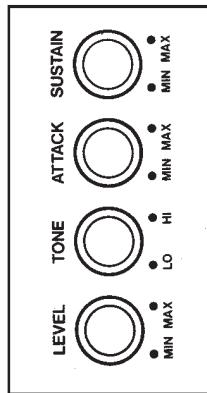

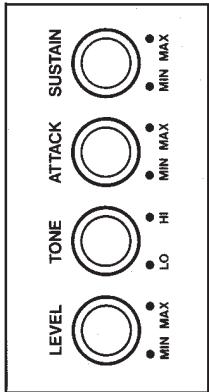

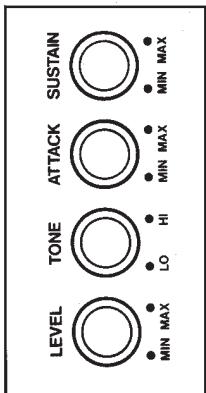

Emploi de la CS-3 comme limiteur

SUSTAIN

MIN MAX

SUSTAIN

MIN MAX

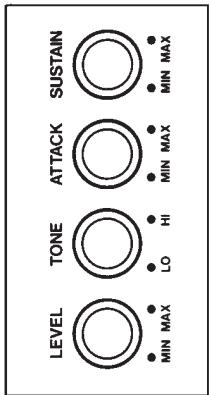

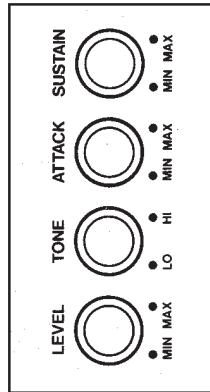

Emploi de la CS-3 comme compresseur

1. Pressez le commutateur de la pédale pour activer l'effet (diode allumée), et ajustez le volume du son d'effet à l'aide du bouton LEVEL.

LEVEL

MIN MAX

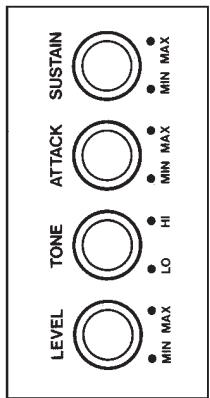

1. Ajustez l'intensité de l'attaque avec le bouton ATTACK.

ATTACK

MIN MAX

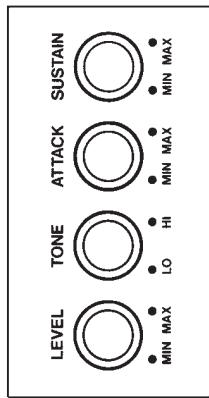

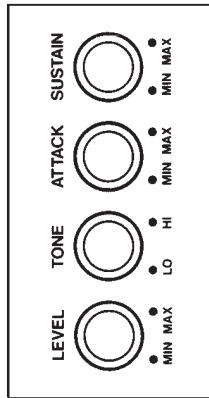

1. Gérez la tonalité du son avec la commande TONE.

TONE

LO HI

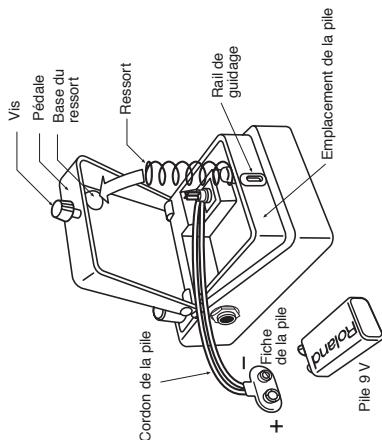

Changement de la PILE

Quand l'indicateur s'affaiblit ou ne s'allume plus du tout alors que l'unité est sous tension, cela signifie que la pile est épuisée et doit être remplacée. Remplacez la pile en suivant les étapes ci-dessous.

1. Desserrez la vis à l'avant de la

pédale et relevez le couvercle de cette dernière pour l'ouvrir.

• La vis peut être laissée dans la pédale lors du changement de la pile.
• Retirez la pile de son emplacement

et déconnectez la fiche qui la retient.

Connectez la fiche à la nouvelle pile.

et placez celle-ci dans son

emplacement.

• Veillez à respecter la polarité (+/-).
• Faites glisser le ressort sur sa base

refermez la pédale.

• Evitez de pincer le cordon de pile dans le
• Ensuite, insérez la vis dans le rail de guidage et serrez-la correctement.
• Quand la CS-3 n'est pas utilisée durant une longue période, retirez la pile pour éviter tout risque de coulure de celle-ci.
• Si la tension de la pile faiblit, l'effet devient inférieur ou aucun son n'est produit. Pour éviter cela, remplacez la pile. Veillez à garder la pile bien connectée même lorsque vous utilisez l'adaptateur.

ADAPTATEUR SECTEUR (OPTIONNEL) ACA-220 BOSS pour courant 220

ACA-240 BOSS pour courant 240V ACA-120 BOSS pour courant 117V

Alimentation......................................................................... Pile 9 V (1), adaptateur secteur (ACA-120, 220 ou 240 BOSS, optionnel) Consommation : 9V (10 mA) Commandes : Level, Tone, Attack, Sustain Commutateur : Effect ON/OFF Indicateur : Indicateur de contrôle de pile (sert également à visualiser si la pédale est en ou hors service) Prises : Entrée (Input), sortie (Output), adaptateur secteur Bruit d'entrée équivalent : -110 dBm -80 dBm (IHF-A) Niveau d'entrée max. +5 dBm (1 kHz) Niveau d'entités max. 100 dBm Niveau de sortie max. 10 dBm Plage de compression : 38 dB Impédance d'entrée 1 MΩ Impédance de sortie : plus que 10 kΩ Dimensions 70 (L) x 55 (H) x 125 (P) mm Poids 410g
