CH-1 - Pédale d'effet pour guitare BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare
Marque	BOSS
Modèle	CH-1 Super Chorus
Catégorie	Pédale d'effet pour guitare
Alimentation	Pile 9V (incluse) ou adaptateur secteur PSA (optionnel)
Consommation	15 mA (9V)
Dimensions (L x H)	70 x 55 mm
Poids	400 g
Commandes	E. LEVEL, EQ, RATE, DEPTH
Indicateur	CHECK (marche/arrêt et niveau de pile)
Prises	INPUT, OUTPUT A, OUTPUT B, adaptateur secteur
Impédance d'entrée	1 MΩ
Impédance de sortie	1 kΩ
Charge recommandée	10 kΩ ou plus
Bruit résiduel	Moins de -95 dBm (IHF-A, EQ central)
Fonctions principales	Chorus stéréo avec mélange d'effet et son direct ; sortie stéréo (OUTPUT A : effet, OUTPUT B : direct)
Utilisation recommandée	Guitare électrique, instrument électronique
Changement de pile	Dévisser la vis avant, ouvrir le couvercle, remplacer la pile 9V en respectant la polarité
Nettoyage	Chiffon sec et doux ; éviter solvants et produits abrasifs
Précautions d'emploi	Éviter températures extrêmes, humidité, poussière ; utiliser uniquement adaptateur PSA
Pile incluse	Oui (9V)
Accessoires optionnels	Adaptateur secteur série PSA
Sortie stéréo	Oui (OUTPUT A et B)
Mise sous tension automatique	Par insertion du jack d'entrée

FOIRE AUX QUESTIONS - CH-1 BOSS

Comment allumer la pédale BOSS CH-1 ?

Insérez un jack dans la prise INPUT. L'indicateur CHECK s'allume lorsque l'effet est activé par la pédale.

Comment changer la pile du CH-1 ?

Desserrez la vis à l'avant de la pédale, ouvrez le couvercle, retirez l'ancienne pile, déconnectez la fiche, connectez une nouvelle pile 9V en respectant la polarité, replacez-la et refermez le couvercle.

Comment obtenir un son chorus large avec le CH-1 ?

Utilisez les deux sorties OUTPUT A et OUTPUT B pour une sortie stéréo. Réglez DEPTH et RATE selon vos préférences et ajustez E. LEVEL pour le mélange.

Comment utiliser le CH-1 en sortie mono ?

Utilisez uniquement la sortie OUTPUT A. Elle envoie le mélange du son d'effet et du son normal.

Que faire si l'indicateur CHECK est faible ou ne s'allume pas ?

Cela signifie que la pile est épuisée. Remplacez-la immédiatement par une pile 9V neuve.

Puis-je utiliser un adaptateur secteur autre que le modèle PSA ?

Non, utilisez uniquement l'adaptateur secteur spécifié (série PSA). Tout autre adaptateur peut endommager l'appareil ou provoquer un court-circuit.

Comment nettoyer la pédale BOSS CH-1 ?

Utilisez un chiffon sec et doux. N'utilisez pas de solvants, de produits abrasifs ou de chiffon imbibé de produits chimiques.

Quelle est la consommation électrique du CH-1 ?

La consommation est de 15 mA sous 9V.

Quels réglages pour un chorus classique ?

Réglez E. LEVEL à 12h, EQ à 12h, RATE à 10h et DEPTH à 14h. Ajustez ensuite selon votre goût.

Que faire si le son est distordu ?

Si vous utilisez une guitare à fort niveau de sortie, baissez le volume de la guitare ou utilisez un limiteur pour éviter la distorsion.

MODE D'EMPLOI CH-1 BOSS

Merci et félicitations pour votre choix du CH-1 Super Chorus BOSS. Pour vous assurer un fonctionnement correct et des années d'utilisation sans problème, veillez prendre le temps de lire la totalité de ce manuel avant de commencer l'utilisation.

Le CH-1 BOSS dispose d'une sortie stéréo pour créer un effet chorus ample. Grâce à quatre commandes, niveau d'effet (E. Level), égaliseur (EQ), vitesse (Rate) et intensité (Depth), le CH-1 autorise une grande variété de sons de chorus.

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite sous aucune forme sans la permission écrite de Roland Corporation.

1. Prise pour adaptateur secteur

Accepte la connexion d'un adaptateur secteur

(optionnel, série PSA BOSS). En utilisant

l'adaptateur secteur, vous pouvez jouer sans vous

soucier de l'état de la pile.

• Si vous devez utiliser un adaptateur secteur, veillez à

utilisier le modele specifie (serie PSA BOSS). L'emploi de

tout autre adaptateur peut entraîner des dommages ou un mauvais fonctionnement, voire un short électrique.

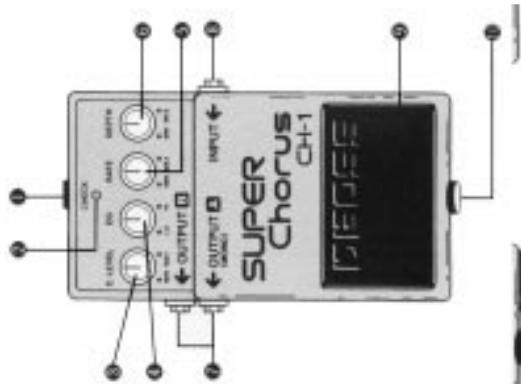

2. Indicateur CHECK

Cet indicateur donne le statut ON/OFF de l'effet, et

Se double d'un indicateur de niveau de pile.

L'indicateur s'allume quand l'effet est actif. Si un

des capteurs s'affaiblit ou ne s'allume plus alors que

l'effet est actif, la pile est bientôt épuisée et doit être

immédiatement remplacée.

8. Prise OUTPUT

Cette prise envoie le signal à l'amplificateur ou autre unité d'effet.

9. Prise INPUT

Connectez une guitare ou un autre instrument de musique électronique à cette prise. * La prise d'entrée est équipée d'un

commutateur d'alimentation. Quand une

fiche y est insérée, la pédale est mise sous tension. Quand elle est retirée, la pédale est

mis hors tension. Quand la pédale n'est pas utilisée, tout cordon doit être déconnecté.

7. Commutateur de la pédale

Presser cette pédale commute l'effet ON ou

OFF.

8. Vis du compartiment de pile

Cette vis est à desserrer pour ouvrir la pédale afin de replacer la pile. Pour des instructions sur la façon de replacer la pile, veuillez vous référer à "Changement de la pile".

• Ne retirez pas la vis de la pédale pour ne pas risquer de la perdre.

3. Bouton de niveau d'effet

Il fixe le niveau de mélange du son d'effet

(le lui dont la hauteur est changée) et du son

normal. Le tourner dans le sens des aiguilles

d'une montre augmente le volume du

d'effet et le tourner en sens inverse, le

diminue.

4. Bouton égaliseur

Il commande la tonalité du son d'effet. Le tourner dans le sens des aiguilles d'une

montre amplifie les hautes fréquences, et le

tourner en sens inverse les atténue.

5. Bouton de vitesse de modulation

Fixe la vitesse de l'effet chorus. Le tourner

Dans le sens des aiguilles d'une montre

augmente la vitesse et le tourner en sens

inverse la diminue.

6. Bouton intensité de modulation

Il fixe l'intensité de l'effet chorus. Le tourner dans le sens des aiguilles d'une montre.

accentue l'effet et le tourner en sens inverse crée l'effet opposé.

Pour une sortie mono, utilisez uniquement Output A. Assurez-vous de déconnecter toute fiche de la prise d'entrée quand l'unité reste inutilisée.

1. Réglez l'intensité de modulation désirable avec le bouton DEPTH.

doivent être réglés comme illustré.

1. Allumez l'indicateur CHECK (s'il ne. Ajustez la tonalité du son d'effet avec

le bouton EQ.

1. Réglez le volume du son d'effet avec le bouton E. LEVEL.

1. Réglez la vitesse de modulation désirée avec le bouton RATE.

• Le son peut souffrir de distorsion si une guitare à fort niveau de sortie est utilisée. Si cela arrive, baissez le volume de la guitare ou utilisez un limiteur.
• Pour une sortie mono, n'utilise que la sortie OUTPUT A. OUTPUT A envoie le mélange du son d'effet et du son normal.
• Si vous utilisez le CH-1 avec la sortie stéréo : OUTPUT A : seul le son d'effet (dont la hauteur est changée) est produit, OUTPUT B : seul le son normal est produit. Le CH-1 adopte un système stéréo de mixage dans l'espace. Par conséquent, l'effet variera en fonction de la distance séparant les deux enceintes (G/D). Essayez de jouer de votre instrument pour écouter comment cela sonne réellement. Si vous baissez l'égaliseur ou le niveau d'effet, le panormaque se déplacera vers la sortie OUTPUT B.

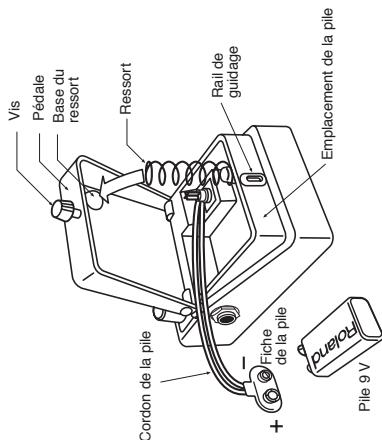

Changement de la PILE

Quand l'indicateur s'affaiblit ou ne s'allume plus du tout alors que l'unité est sous tension, cela signifie que la pile est épuisée et doit être remplacée. Remplacez la pile en suivant les étapes ci-après.

1. Desserrez la vis à l'avant de la

pédale et relevez le couvercle de cette dernière pour l'ouvrir.

• La vis peut être laissée dans la pédale lors du changement de la pile.
• Retirez la pile de son emplacement

et déconnectez la fiche qui la retient.

Connectez la fiche à la nouvelle pile

et placez celle-ci dans son

emplacement.

• Veillez à respecter la polarité (+/-).
• Faites glisser le ressort sur sa base

Refermez la pédale.

• Evitez de pincer le cordon de pile dans le
• Ensuite, insérez la vis dans le rail de guidage et serrez-la correctement.

Remarques importantes

Lorsque vous utilisez un adaptateur secteur, n'utilisez que le modèle spécifique (serie PSA). L'emploi de tout autre adaptateur secteur pourrait entraîner des dommages, un mauvais fonctionnement voire un choc électrique. - L'alimentation nécessaire à cette unité est indiquée sur sa plaque d'identification (face arrière). Assurez-vous que la tension fournie par votre installation satisfait ces besoins. - Si l'unité doit rester inutilisée durant une longue période, débranchez le cordon d'alimentation. - Ne soumettez pas l'unité à des températures extrêmes (comme par exemple à l'exposition directe au soleil, dans un véhicule fermé). Évitez de l'utiliser ou de la stocker dans des zones poussiéreuses ou humides ou encore sujettes à de hauts niveaux de vibration.

Alimentation. Pile 9 V (1), adaptateur secteur (série PSA, optionnel) Consommation : 9 V (15 mA) Commandes : E. LEVEL, EQ, RATE, DEPTH Indicateur : Effect ON/OFF (Indicateur de contrôle de pile) Prises : Entrée (Input), sortie (Output), adaptateur secteur Bruit résiduel : moins de -95 dBm (IHF-A) avec l'égaliseur réglé en position centrale Impédance d'entrée : 1 MΩ Impédance de sortie : 1 kΩ Impédance en charge recommandée : 10 kΩ ou plus Dimensions : 70 (L) x 55 (H) Poids : 400g * Caractéristiques et/ou apparence sont sujettes à modification sans préavis.

Pour le canada

Cet appareil numérique ne dépasse pas les limites de la classe B au niveau des émissions de bruits radioélectriques fixées dans le Règlement des signaux parasités par le ministère canadien des Communications.
