T-4355 - Récepteur radio ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur radio AM/FM (tuner)
Marque	ONKYO
Modèle	T-4355
Bandes de réception	FM et AM
Plages de fréquences FM	87,50 - 108,00 MHz
Plage de fréquences AM	522 - 1611 kHz (9 kHz pas) / 530 - 1710 kHz (10 kHz pas)
Nombre de préréglages	30 stations (FM/AM)
Connectivité	Sortie audio analogique RCA, ports RI (Remote Interactive)
Fonctions spéciales	Balayage automatique des stations, préréglage automatique, RDS (modèles européens), sélection manuelle, nom des préréglages
Puissance consommée	9 W
Alimentation	AC 220-230 V, 50/60 Hz
Dimensions (L × H × P)	435 × 81 × 310 mm
Poids	3,2 kg
Accessoires inclus	Câble audio (80 cm), câble RI (80 cm), antenne FM intérieure, antenne-cadre AM
Nettoyage et entretien	Essuyer avec un chiffon doux et sec. Pour les taches, utiliser un chiffon légèrement humide avec un détergent doux, puis essuyer avec un chiffon sec. Ne pas utiliser de solvants.
Précautions de sécurité	Ne pas utiliser près de l'eau, ne pas obstruer les orifices de ventilation, débrancher en cas d'orage, faire appel à un technicien qualifié pour toute réparation.
Compatibilité télécommande	Peut être piloté par la télécommande de l'amplificateur intégré Onkyo A-9355/A-9155 (RC-627S) via connexion RI.
Système RI (Remote Interactive)	Permet la sélection automatique de source et le contrôle par télécommande lorsqu'il est connecté à un amplificateur Onkyo compatible.
RDS (modèles européens uniquement)	Affiche le nom de la station (PS) et le texte radio (RT) pour les stations FM compatibles.
Antenne FM fournie	Antenne FM intérieure filaire
Antenne AM fournie	Antenne-cadre AM
Réparabilité	Le fusible interne n'est pas remplaçable par l'utilisateur. En cas de problème, contacter un revendeur Onkyo. Possibilité de réinitialiser l'appareil.

FOIRE AUX QUESTIONS - T-4355 ONKYO

Comment mémoriser une station radio sur le T-4355 ?

Sélectionnez la bande (FM/AM) avec le bouton BAND, puis syntonisez la station avec les boutons TUNING. Appuyez sur MEMORY (le témoin MEM clignote), choisissez un numéro de préréglage avec PRESET, puis appuyez à nouveau sur MEMORY pour confirmer.

Comment utiliser la télécommande avec le T-4355 ?

Le T-4355 ne possède pas de télécommande dédiée mais peut être contrôlé par la télécommande RC-627S fournie avec l'amplificateur Onkyo A-9355/A-9155. Pour cela, reliez les deux appareils via un câble RI et un câble audio, puis pointez la télécommande vers le capteur de l'amplificateur.

Pourquoi la réception FM est-elle mauvaise ?

Vérifiez la connexion de l'antenne FM intérieure et essayez de la repositionner. Éloignez le tuner des téléviseurs ou ordinateurs. Si le problème persiste, passez en mode FM mono (bouton FM MODE) ou installez une antenne FM extérieure.

Comment nettoyer le T-4355 ?

Utilisez un chiffon doux et sec pour essuyer le boîtier. Pour les taches tenaces, imbibez légèrement un chiffon d'eau avec un détergent doux, essuyez, puis séchez avec un chiffon propre. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs.

Comment réinitialiser le T-4355 aux paramètres d'usine ?

Mettez l'appareil sous tension, puis maintenez enfoncés les boutons FM MODE et DISPLAY simultanément jusqu'à ce que « CLEAR » s'affiche à l'écran. Tous les préréglages et réglages seront effacés.

Comment raccorder le T-4355 à un amplificateur ?

Utilisez le câble audio fourni pour relier les sorties ANALOG AUDIO OUTPUT L/R du T-4355 aux entrées audio de l'amplificateur. Pour bénéficier du système RI, connectez également les prises RI des deux appareils avec un câble RI.

Qu'est-ce que la fonction RDS et comment l'utiliser ?

Le RDS (Radio Data System) est disponible sur les modèles européens. Il affiche le nom de la station (PS) ou le texte radio (RT) lorsque vous syntonisez une station FM compatible. Pour voir ces informations, appuyez plusieurs fois sur DISPLAY.

Comment régler le pas de fréquence AM ?

Sur les modèles internationaux, un commutateur FREQ. STEP se trouve à l'arrière. Positionnez-le sur USA pour un pas de 10 kHz (Amérique du Nord) ou sur OTHER pour un pas de 9 kHz (autres régions). Le réglage doit être effectué avant la mise sous tension.

Que faire si le T-4355 ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché à une prise secteur appropriée. Si le problème persiste, débranchez le cordon, attendez 5 secondes puis rebranchez-le. Si rien ne fonctionne, contactez votre revendeur Onkyo.

Comment effacer un préréglage radio ?

Sélectionnez la mémoire à effacer avec les boutons PRESET. Maintenez enfoncé le bouton MEMORY tout en appuyant sur FM MODE. Le numéro de préréglage disparaît de l'écran, confirmant la suppression.

MODE D'EMPLOI T-4355 ONKYO

Manuel d'instructions

Merci d'avoir besoin de ce tuner AM/FM Onkyo.

Veuillez lire ce manuel avec attention avant de raccorder et de brancher l'appareil.

Respectez les instructions du présent manuel afin de pouvoir profiter pleinement des performances de votre nouveau tuner et de découvrir un_plain d'écoute incomparable.

Veuillez conserver ce manuel pour un usage ultérieur.

Caractéristiques techniques Fr-21

équilatéral est destiné à attirer l'attention de l'utilisateur sur le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique. ASFZs de gendereux pour constituer un resque d'électrocution.

Un point d'exclamation dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur des instructions importantes relatives à l'entretien et à l'utilisation du produit.

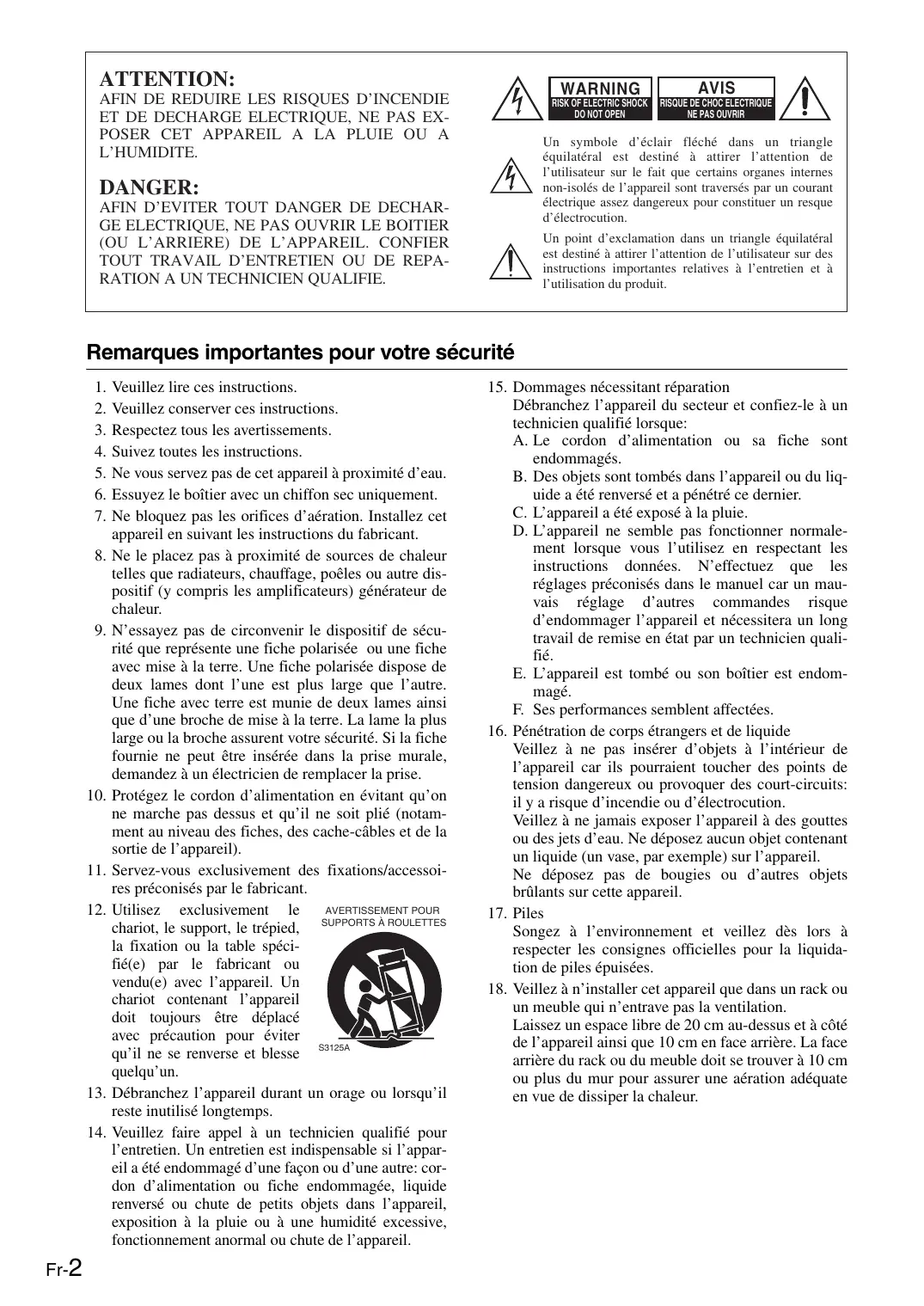

Remarques importantes pour votre sécurité

1. Veuillez lire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que representa une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de replacer la prise.
10. Protégez le cordon d'alimentation en évitant qu'on ne marche
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. Utilisez exclusivement le chariot, le support, le trépied, la fixation ou la table spécifique(e) par le fabricant ou vendu(e) avec l'appareil. Un chariot contenant l'appareil doit toujours être déplace avec précaution pour éviter qu'il ne se renverse et blesse quelqu'un.

AVERTISSEMENT POUR SUPPORTS A ROULETTESS

1. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
2. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre: cordon d'alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l'appareil.
3. Dommages nécessitant réparation

Débranche l'appareil du secteur et confiez-le à un technicien qualifié lorsque :

A. Le cordon d'alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier. C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

1. Pénetration de corps étrangers et de liquide

Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pourraient toucher des points de tension dangereux ou provoquer des courts-circuits. Il y a risque d'incendie ou d'électrocution.

Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l'appareil.

Ne déposez pas de bougies ou d'autres objets brûlants sur cet appareil.

1. Piles

Songez à l'environnement et veillez lors à respecter les consignes officielles pour la liquidation de piles usées.

1. Veillez à n'installer cet appareil que dans un rack ou un meuble qui n'entrave pas la ventilation.

Laissez un espace libre de 20 cm au-dessus et à côté de l'appareil ainsi que 10 cm en face arrière. La face arrière du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération adéquate en vue de dissiper la chaleur.

1. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'œuvres protégées par des droits d'auteur est interdit sans l'accord préalable du détenteur de ces droits.
2. Fusible—Le fusible à l'intérieur de l'appareil ne peut pas être remplacé par l'utilisateur. Si vous n'arrivez pas à mettre l'appareil sous tension, adressez-vous à votre revendeur Onkyo.
3. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilisez jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier.

4. Alimentation avertissement

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrêté de l'appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

Pour débrancher l'unité du secteur, veuillez déconnecter le cordon d'alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment.

Certains modèles sont dotés d'un sélecteur de tension et peuvent donc être utilisés à différentes tensions. Avant de brancher un tel modèle au secteur, vérifie si son sélecteur de tension est correctement réglé.

1. Ne touchez jamais cet appareil avec des mains mouillées. — Ne manipulez jamais cet appareil ou son cordon d'alimentation avec des mains mouillées ou humides. Si de l'eau ou tout autre liquide pénètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.

6. Remarques concernant la manipulation

• Si vous nevez transporter cet appareil, servez-vous de l'emballage d'origine pour l'emballer comme il l'était lors de son acquisition.
• Ne posez pas d'objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier.
• Les panneaux supérieur et latéraux de l'appareil peuvent venir chauds après un usage prolongé. C'est parfaitement normal.
• Si vous n'utilisez pas l'appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l'utiliser de temps en temps.

Modèles pour l'europe

Déclaration de Conformité

Nous, ONKYO EUROPE ELECTRONICS GmbH, LIEGNITZERSTRASSE 6, 82194 GROBENZELL, ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

30 prééglages AM/FM Balayage automatique des stations AM/FM □ Affichage des caractères sélectionnable RDS (PS/RT) (Modèles européens uniquement) Condensateur de classe A Châssis ultra-rigide, anti-résonance Panneau avant en aluminium - Télécommande compatible RI

Accessoires fournis

Assurez-vous que les accessoires suivants sont bien fournis :

Cable audio (80 cm)

Cable R1 (80 cm)

Pour pouvoir profiter du système R1, le T-4355 doit être connecté avec un cable R1 et un cable audio.

Antenne FM intérieure

Antenne-cadre AM

La déclinaison de l'alphabet placée après le nom du produit sur les catalogues et sur l'emballage indique la couleur du T-4355. Les caractéristiques techniques et le fonctionnement restent identiques, indépendamment de la couleur.

Avant d'utiliser cet appareil

• Coupe l'alimentation avant de changer les réglages des commutateurs.
• Après le changement des réglages des commutateurs, le T-4355 est initialisé aux valeurs par défaut. Les préreglages radio et les autres réglages sont effacés.

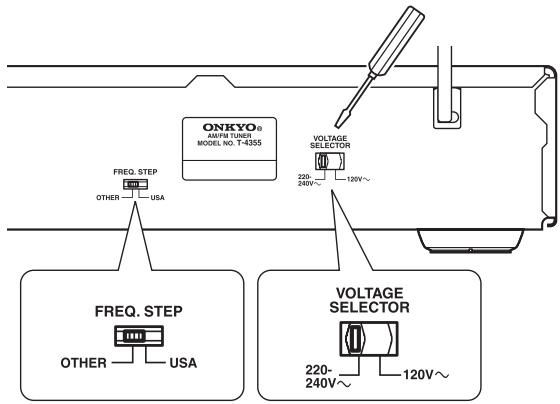

Réglage de la fréquence d'échelonnement de la bande AM (modèles internationaux uniquement)

Les modèles internationaux sont dotés d'un commutateur qui permet de régler l'échelonnement de la syntonisation pour la bande AM. Veuillez régler ce commutateur en fonction de la fréquence d'échelonnements de votre région.

USA: Positionnez ce commutateur sur USA lorsque vous utilisez le T-4355 dans une zone de syntonisation à 10kHz. L'Amérique du Nord constitue la principale zone utilisant la fréquence par étape de 10kHz.

OTHER: Positionnez ce commutateur sur OTHER lorsque vous utilisez le T-4355 dans une zone de syntonisation à 9kHz.

Réglage du sélecteur de tension (modèles internationaux uniquement)

Les modèles internationaux sont dotés d'un sélecteur de tension permettant de se conformer à la tension locale.

Veillez à régler le sélecteur correctement avant de brancher l'appareil.

Déterminez la tension adéquate pour toute zone : 220-240 V ou 120 V.

Si la tension préprogrammée ne correspond pas à celle de votre zone, insérez un tournevis dans la fente du commutateur. Tournez l'interrupteur complètement vers la droite (120 V) ou vers la gauche (220-240 V) selon le besoin.

Remarques importantes pour votre sécurité 2 Précautions 3 Caractéristiques 4 Accessoires fournis 4

Avant d'utiliser cet appareil 4

Réglage de la fréquence d'échantillonnage de la bande AM (modèles internationaux uniquement). 4 Réglage du sélecteur de tension (modèles internationaux uniquement)...........................4

Table des matières 5

Panneaux avant et arrêtés 6

Panneau avant 6 Ecran 7 Panneau arrière 7

Télécommande 8

Télécommande RC-627S (fournie avec l'amplificateur intégré A-9355/A-9155)...8

Utilisation de la télécommande 9

Connexions

Connexion du T-4355 10

Connexion d'un amplificateur 10 Fonctions du système 11

Connexion d'une antenne 12

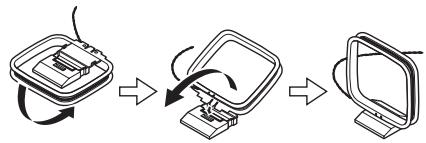

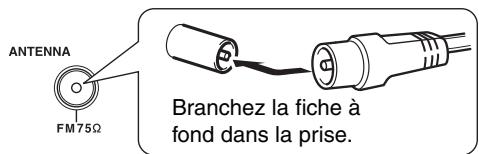

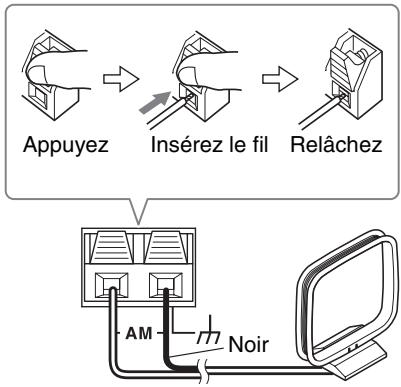

Connexion de l'antenne FM intérieure. 12 Connexion de l'antenne-cadre AM 12 Connexion d'une antenne FM extérieure 13 Connexion d'une antenne AM extérieure 13

Écoute de sources audio

Mise sous tension du T-4355 14 Ecouter la radio 14 Recherche manuelle d'une station radio 14 Réglage automatique des stations (Auto Preset) 15 Réglage manuel des stations 15 Choix d'une station mémoorisée 16 Nommer les mémoires 17 Effacer une mémoire 18 Affichage d'informations 18 Mode FM 18 Pilotage du tuner avec la télécommande RC-627S (fournie avec l'A-9355/A-9155) 18 Utilisation de la connexion RDS (modèles européens uniquement) 19

Autres

Dépannage 20 Caractéristiques techniques 21

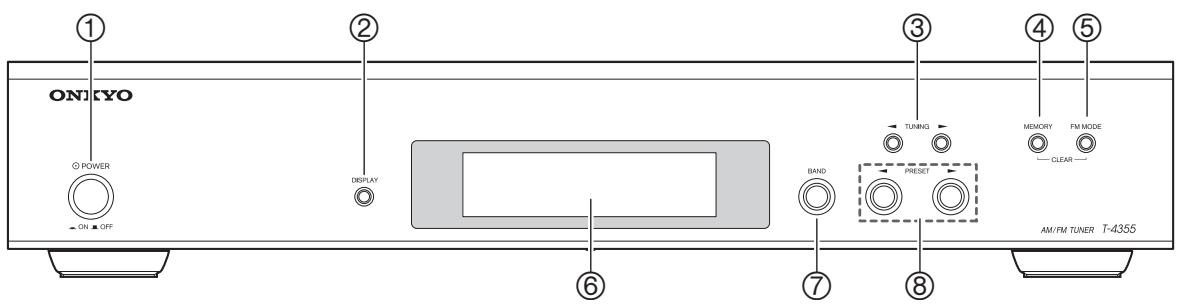

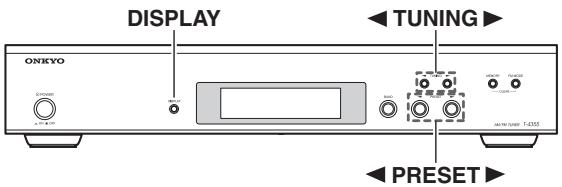

Panneau avant

Pour en savoir plus, voyez les pages indiquées entre parenthèses.

Interrupteur POWER (14)

Ce commutateur sert à mettre en marche/éteindre le T-4355.

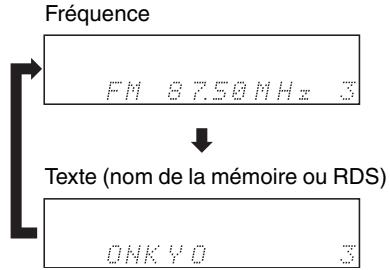

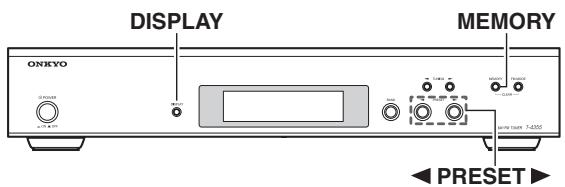

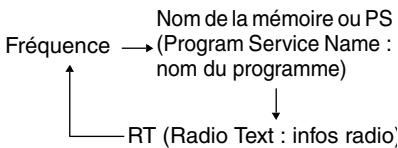

② Bouton DISPLAY (18)

Ce bouton permet d'afficher diverses informations à l'écran.

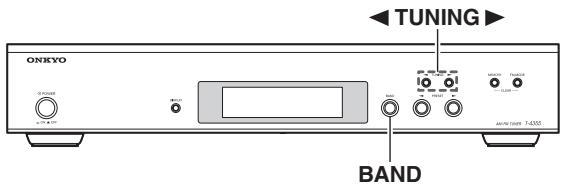

③ Boutons TUNING [<]/[▶] (14)

Ces boutons servent à rechercher des stations de radio. Elles servent également à nommer les préglages.

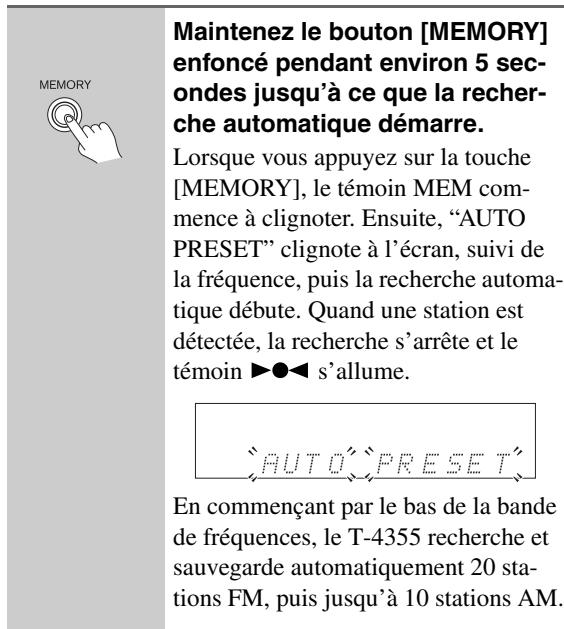

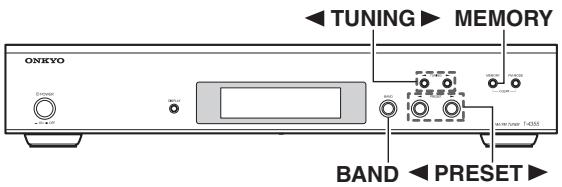

Bouton MEMORY (14)

Ce bouton permet de sauvegarder et d'effacer les programmations.

Bouton FM MODE (18)

Ce bouton permet de choisir le mode FM stéréo ou mono.

⑥ Ecran

Voyez la page suivante.

⑦ Bouton BAND (14)

Ce bouton permet de sélectionner la bande FM ou AM.

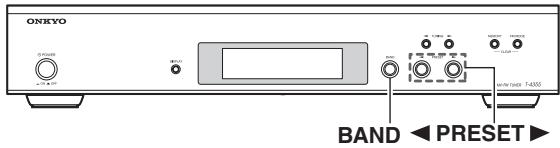

Boutons PRESET [<]/[▶] (14)

Ces boutons servent à choisir les stations radio mémorisées. Elles servent également à nommer les préréglages.

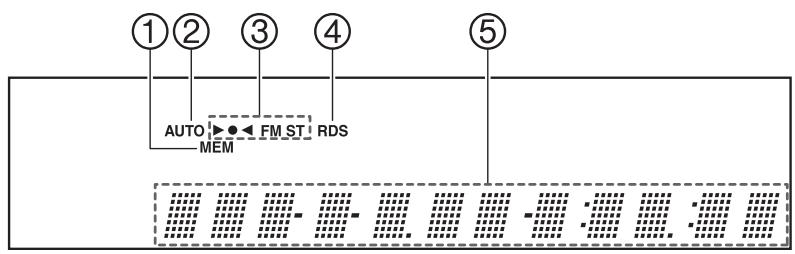

① Témoin MEM (mémoire)

Ce témoin s'allume lors de la mémorisation d'une station de radio.

② Témoin AUTO

Ce témoin s'allume lorsque le mode FM Auto Stereo est activé.

3 Témoins / FM ST

Ces témoins indiquent l'état de la réception radio.

Témoin RDS (modèles européens uniquement)

S'allume lorsqu'vous écoutez une station FM RDS.

5 Zone de message

Différentes informations s'affichent ici, comme le numéro de prépréglage, la fréquence de syntonisation, le nom du prépréglage, etc.

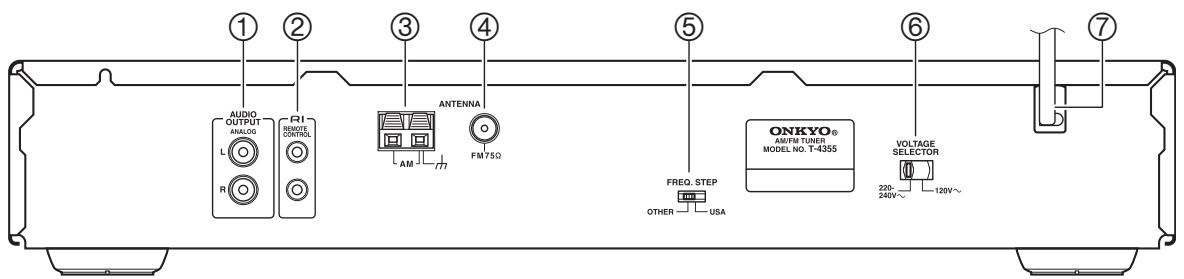

Panneau arrêté

Pour en savoir plus, voyez les pages indiquées entre parenthèses.

Vous pouvez relier cette sortie à une entrée analogique de l'amplificateur à l'aide du câble audio fourni.

② R1 REMOTE Control (11)

Ces deux prises RI (Remote Interactive) identiques peuvent être reliées aux prises RI de vos autres appareils audio Onkyo pour un pilotage interactif. Pour pouvoir profiter du système RI, le T-4355 doit être connecté à l'aide d'un cable RI et d'un cable audio.

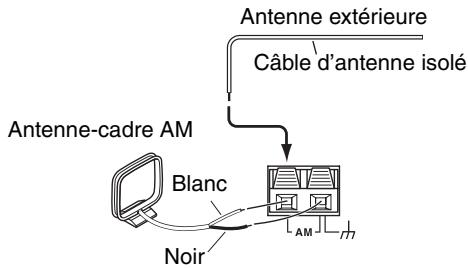

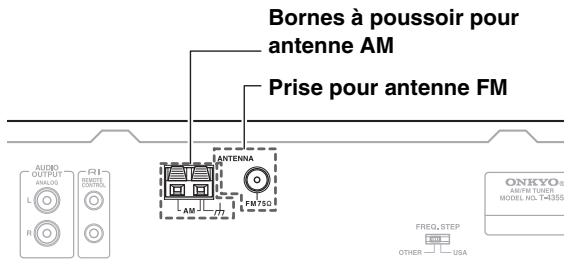

Ces prises permettent de brancher l'antenne AM en boucle fournie ou une antenne AM extérieure.

Cette prise permet de brancher l'antenne FM intérieure fournie ou une antenne FM extérieure.

5 Commutateur FREQ. STEP (4)

Pour les modèles internationaux uniquement.

6 Commutateur voltage selector (4)

Pour les modèles internationaux uniquement.

7 Cordon d'alimentation (14)

Branchez le cordon d'alimentation à une prise secteur équivalente.

Pour en savoir plus sur les connexions, voyez les pages 10 à 13.

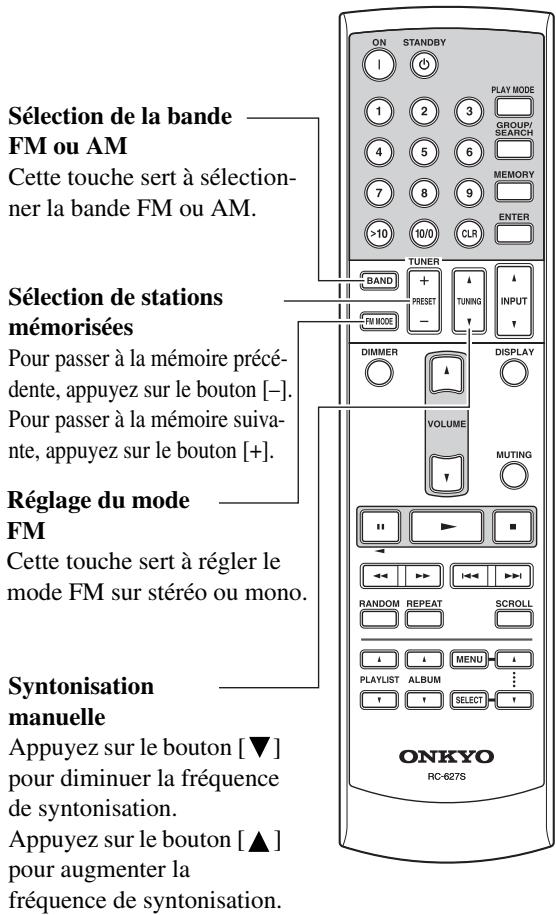

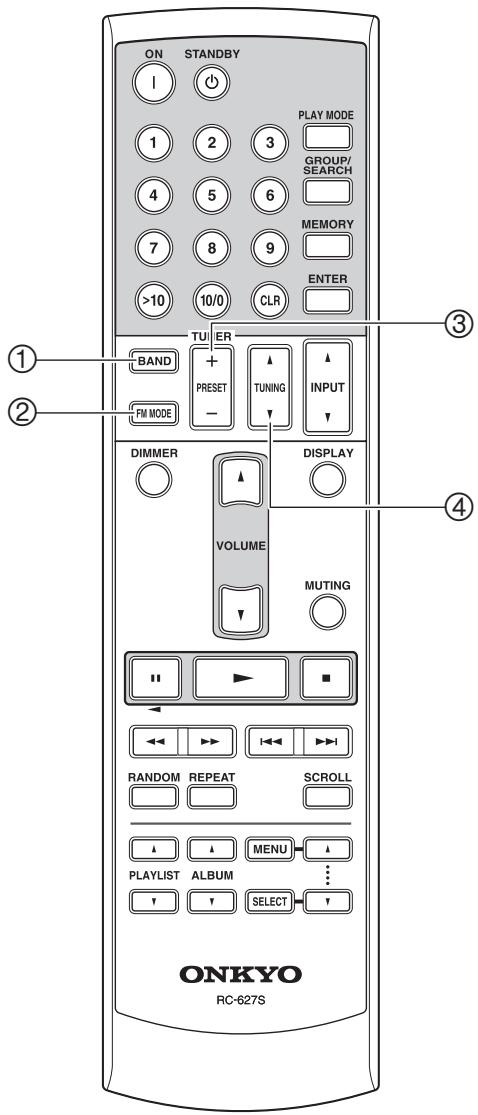

Télécommande rc-627s (fournie avec l'amplificateur intégré a-9355/a-9155)

Cette touche sert à sélectionner la bande FM ou AM.

Si le T-4355 et l'A-9355/A-9155 sont reliés par un câble R1, une pression sur ce bouton en mode de veille active le T-4355 et l'A-9355/A-9155. Tous les autres éléments restent en mode de veille.

Cette touche sert à régler le mode FM sur stéréo ou mono.

③ Boutons PRESET [+]/[-] (18)

Quand la source d'entrée de l'A-9355/A-9155 est réglée sur TUNER, ces boutons servent à choisir les stations mémorisées.

4 Boutons TUNING [▲]/[▼] (18)

Quand la source d'entrée de l'A-9355/A-9155 est réglée sur TUNER, ces boutons servent à rechercher les stations radio.

• N'importe quelle télécommande d'amplificateur Onkyo peut être utilisée pour contrôler le T-4355 à condition que la connexion RI soit effectuée. (Sur certaines télécommandes, certaines touches ne figurent pas sur le schéma. Les fonctions correspondantes ne peuvent pas être contrôlées par la télécommande.)

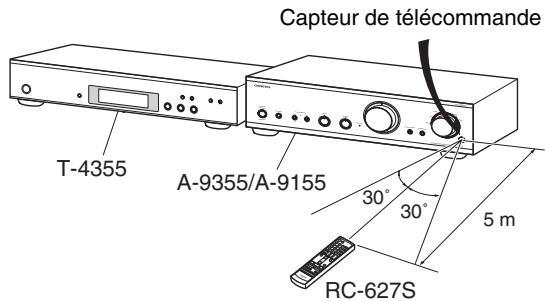

Utilisation de la télécommande

Le T-4355 n'a pas de télécommande propre mais peut être piloté par la télécommande RC-627S fournie avec l'amplificateur intégré Onkyo A-9355/A-9155. Pour que le système fonctionne, le T-4355 et l'A-9355/A-9155 doivent être reliés par un cable R1 et un cable audio.

Lorsque vous pilotez le T-4355 avec la télécommande de l'A-9355/A-9155, pointez la télécommande vers le capteur de l'A-9355/A-9155 (voir l'illustration).

Remarques :

• Si le A-9355/A-9155 est exposé à une forte source de lumière ou aux rayons du soleil, il ne captera pas le signal de la télécommande. Tenez-en compte lors du choix de l'emplacement du A-9355/A-9155.
• L'utilisation d'une autre télécommande du même type dans la même pièce ou la présence d'un appareil émettant des rayons infrarouge à proximité du A-9355/A-9155 peut provoquer des interférences.
• Ne posez jamais d'objet (livres, etc.) sur la télécommande car cela risquerait d'enfoncer accidentellement un bouton et d'utiliser les piles.
• Si vous placez le A-9355/A-9155 dans un meuble muni d'une porte en verre fumé, l'appareil pourrait ne pas capter le signal de la télécommande. Tenez-en compte lors du choix de l'emplacement du A-9355/A-9155.
• Si un obstacle se trouve entre le A-9355/A-9155 et la télécommande, l'appareil ne captera pas les signaux de la télécommande.

Avant d'effectuer les branchements

• Respectez toujours les instructions d'utilisation de l'appareil que vous raccordez.
• Ne branchez pas le cordon d'alimentation sur la prise secteur avant d'avoir effectué correctement tous les branchements.
• N'attachez pas les câbles de connexion audio aux cordons d'alimentation ou aux câbles d'enceintes. Cela pourrait réduire la qualité sonore.
• Pour éviter les interférences, gardez les câbles audio et les cordons d'alimentation aussi séparés que possible de l'antenne du tuner.

Codage en couleur pour la connexion du câble audio RCA

• Le connecteur rouge sert au canal droit et le connecteur blanc au canal gauche.

• Enforcez chaque fiche à fond pour obtenir une connexion correcte (une connexion lâche peut provoquer du bruit ou un dysfonctionnement).

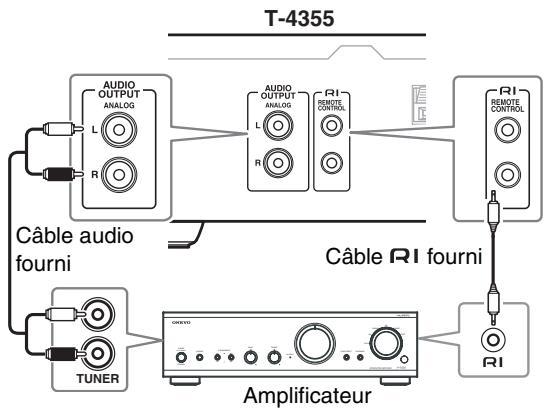

Connexion d'un amplificateur

Utilisez le câble audio fourni pour relier les prises ANALOG AUDIO OUTPUT L/R du T-4355 aux entrées analogiques audio de l'amplificateur (voir l'illustration).

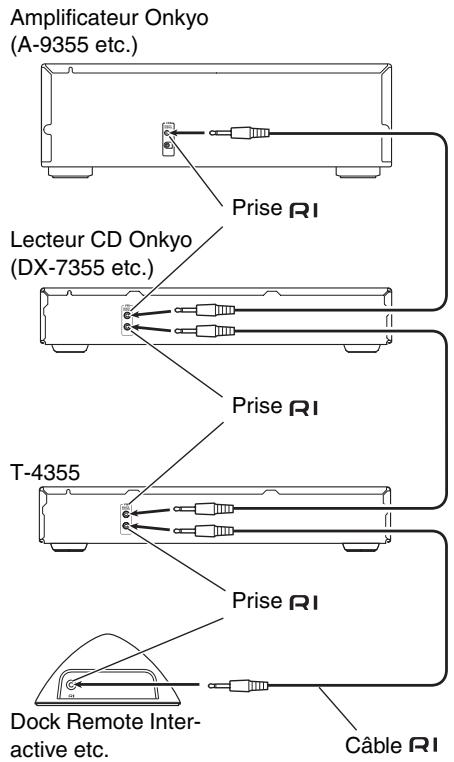

Pour utiliser les fonctions du système R1, servez-vous du câble R1 fourni pour établir une connexion R1.

Remarques :

• Le T-4355 est doté de deux prises R1. Elles sont identiques et interchangeables.
• Pour pouvoir exploiter le système R1, il faut établir une connexion audio entre le T-4355 et l'autre élément.
• Utilisez des câbles RI pour les connexions RI.
• Si le T-4355 est utilisé avec un autre composant Onkyo, tel que le A-9355/A-9155, reportez-vous également à son mode d'emploi.

Fonctions du système

En reliant le T-4355 à un autre élément Onkyo compatible RI à l'aide des câbles RI et audio fournis, vous bénéficiez des fonctions du système décrites ci-dessous. Les câbles RI sont des câbles spéciaux conçus exclusivement pour les produits Onkyo.

Choix automatique de la source d'entrée

Quand vous sélectionnez une station radio ou que vous changez de bande (AM, FM), l'amplificateur Onkyo sélectionne automatiquement le T-4355 comme source d'entrée.

Pilotage avec la télécommande

Vous pouvez piloter le T-4555 avec la télécommande de l'amplificateur Onkyo. Voir le mode d'emploi de l'amplificateur.

Le système R1 (Remote Interactive) permet de piloter un lecteur CD Onkyo compatible R1, le T-4355 etc. avec la télécommande de l'amplificateur.

• Pour exploiter le système R1, il faut établir une connexion analogue audio entre l'amplificateur et chaque élément audio.

Remarques :

• Enforcez la fiche à fond pour obtenir une bonne connexion.
• Utilisez des câbles RI pour les connexions RI. Les câbles RI sont fournis avec les tuners et lecteurs Onkyo (DVD, CD etc.).
• Certains éléments, dont le T-4355, ont deux prises R1. Elles sont identiques et interchangeables.
• Les prises R1 ne peuvent être branchées qu'à des éléments Onkyo. Si vous les branchez à un élément d'un autre fabricant, cela risque d'entraîner des dysfonctionnements.
• Certains éléments n'offrent pas toutes les fonctions R1. Pour en savoir plus, consultez les manuels fournis avec les autres éléments Onkyo.

Ce chapitre explique comment brancher l'antenne FM intérieure et l'antenne-cadre AM fournies. Vous apprendrez aussi comment brancher des antennes FM et AM extérieures disponibles dans le commerce.

Connexion de l'antenne FM intérieure

L'antenne FM fournie est conçue exclusivement pour une utilisation intérieure.

Branchez l'antenne FM de la façon décrite sur l'illustration.

Dès que le T-4355 est prêt à l'utilisation, recherchez une station FM et déterminez l'emplacement idéal de l'antenne FM en vous basant sur la qualité du signal reçu.

Fixez l'antenne FM au mur à l'aide de punaises.

Attention : Veillez à ne pas vous blesser avec les punaises.

Si la réception FM laisse à désirer avec l'antenne FM intérieure, remplacez-la par une antenne FM extérieure.

Connexion de l'antenne-cadre AM

L'antenne-cadre AM fournie est conçue exclusivement pour une utilisation intérieure.

Assemblez l'antenne-cadre AM en insérant les saillies dans le socle.

Insérez les deux fils de l'antenne-cadre AM dans les bornes à pouvoir pour antenne AM.

La connexion de l'antenne doit se faire en respectant la polarité. Branchez le fil noir à la prise de terre (m). Branchez l'autre fil à l'autre prise.

Vérifiez que les bornes à pouvoir sont bien en contact avec les fils et non avec leur gaine.

Dès que le T-4355 est prêt à l'utilisation, recherchez une station AM et déterminez l'emplacement idéal de l'antenne AM en vous basant sur la qualité du signal reçu.

Placez l'antenne aussi loin que possible du T-4355, d'un téléviseur, de câbles d'enceintes et des cordons d'alimentation.

Si la réception AM laisse à désirer avec l'antenne-cadre AM fournie, remplacez-la par une antenne AM extérieure.

Connexion d'une antenne FM extérieure

Si la réception FM laisse à désirer avec l'antenne FM intérieure fournie, utilisez une antenne FM extérieure.

Remarques :

• Les antennes FM extérieures produisent une réception optimale en extérieur. Cependant, il suffit parfaitement de les installer dans un grenier pour obtenir une réception suffisante.
• Installez l'antenne FM extérieure en veillant à l'éloigner au maximum des grands immeubles. Il faut que l'antenne puisse recevoir correctement les ondes.
• Ne placez jamais l'antenne à proximité d'une source d'interférences (enseignes lumineuses, routes à circulation intense, etc.).
• Par mesure de sécurité, ne placez jamais d'antenne à proximité de lignes à haute tension ou d'appareils à haute tension.
• Une antenne extérieure doit être branchée à la terre conformément aux règlements en vigueur pour éviter les risques d'électrocution.

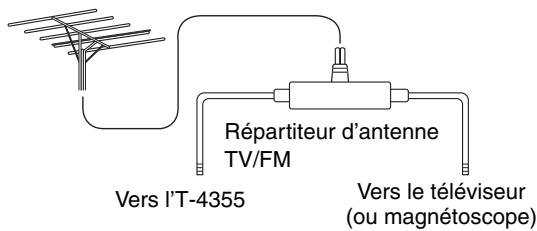

Utilisation d'un répartiteur d'antenne tv/fm

N'utilisez jamais la même antenne pour la réception de signaux FM et de programmes télévisés car cela pourrait produire des interférences. Si toutefois le manque d'espace ne permet que cette solution, utilisez un répartiteur d'antenne TV/FM.

Connexion d'une antenne AM extérieure

Si l'antenne-cadre AM fournie ne suffit pas à obtenir une réception satisfaisante, vous pouvez ajouter une antenne AM extérieure.

Dans la mesure du possible, placez l'antenne AM extérieure en position horizontale et à l'air libre. Cependant, il suffit parfois de l'installer au-dessus d'une fenêtre pour obtenir une réception suffisante. Ne débranchez en aucun cas l'antenne-cadre AM.

Une antenne extérieure doit être branchée à la terre conformément aux règlements en vigueur pour éviter les risques d'électrocution.

Mise sous tension du t-4355

POWER ONKYO CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE CABLE
1	Branchez le cordon d'alimenta- tion à une prise de courant de tension appropriée (ou à la prise AC OUTLET à l'arrête de l'A-9355/A-9155).
2	Appuyez sur le commutateur [POWER] du T-4355. Le T-4355 se met en marche. Pour éteindre le T-4355, appuyez sur le commutateur [POWER].

Utilisation de la télécommande de l'A-9355/A-9155 RC-627S (télécommande fournie avec l'A-9355/A-9155)

Si vous utilisez le T-4355 avec l'amplificateur Onkyo A-9355/A-9155, appuyez sur la touche [ON] de la télécommande pour permettre le T-4355 et le A-9355/A-9155 en marche. (Branchez le cordon d'alimentation du T-4355 dans la prise AC OUTLET de I'A-9355/A-9155.)

Sauvegarde des réglages

Le T-4355 compte un système de sauvegarde des réglages qui fonctionne sans pile. Ce système conserve les mémoires de la partie radio et d'autres réglages quand vous mettez l'appareil hors tension ou que vous le débranchez du secteur. Les données peuvent être enregistrées de façon incorrecte ou être détruites, ce qui peut causer un dysfonctionnement si l'une des opérations suivantes est effectuée:

• couper l'alimentation juste après une opération.
• répéter rapidement la commutation marche/arrêt.

Lorsqu'un dysfonctionnement s'est produit à cause de ces opérations, initialisez le T-4355 aux valeurs par défaut.

Les préreglages radio et les autres réglages sont effacés.

Pour initialiser le T-4355, appuyez sur la touche [DISPLAY] tout en maintenant la touche [FM MODE] enfoncée.

Lorsque l'alimentation est coupée alors que le

Préréglage auto fonctionne, le T-4355 est initialisé aux valeurs par défaut.

Écouter la radio

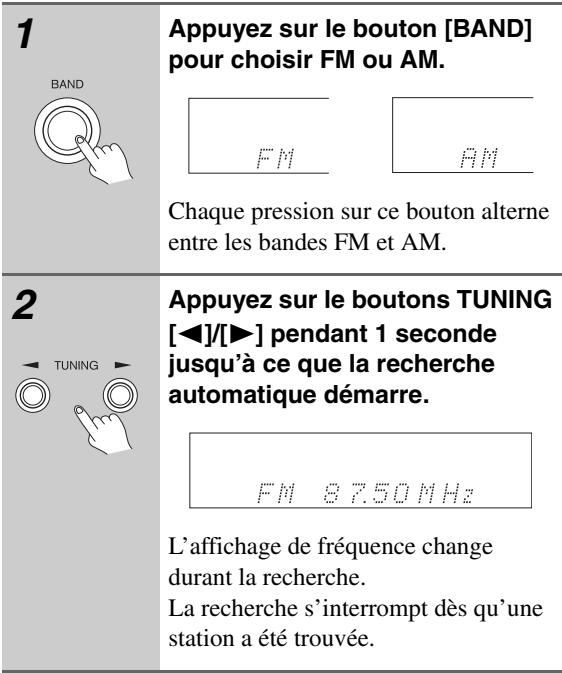

Recherche manuelle d'une station radio

1 BAND

Appuyez sur le bouton [BAND] pour désir FM ou AM. Chaque pression sur ce bouton alterne entre les bandes FM et AM.

2 Choisissez la station voulue avec les boutons TUNING [4] /[]. La fréquence de la station apparaît à l'écran.

Avec chaque pression, la fréquence change par étape de 0,05 MHz sur la bande FM et de 9 kHz sur la bande AM.

Si vous maintenez l'un des boutons enfoncés plus de 0,5 seconde, le T-4355 recherche automatiquement la station suivante.

Vous pouvez mémoriser vos 30 stations préférées et les retrouver instantanément. Il est possible de régler des stations automatiquement grâce à la fonction Auto Preset ou manuellement.

Remarques :

• Vous pouvez programmer jusqu'à 30 stations AM/FM. Si vous essayez de programmer plus de données, “FULL” s'affiche à l'écran.
• L'utilisation de la télécommande durant l'écoute d'une station AM peut causer des interférences.

Réglage automatique des stations (auto preset)

La fonction Auto Preset vous permet de rechercher et de mémoriser en une fois toutes les stations de radio disponibles dans votre région.

Remarques :

• L'activation de la fonction Auto Preset écrase toutes les programmations antérieures.
• Orientez vos antennes de sorte à obtenir la meilleure réception possible (voir page 12).

Remarque :

Selon l'endroit où vous êtes, une fréquence peut être programmée sans station et vous n'entendez que du bruit. Dans ce cas, effacez la programmation (voir page 18).

Réglage manuel des stations

Vous souspouvez rechercher des stations individuelles et les mémoriser. Cela vous permet de mémoriser les stations dans l'ordre qui vous convient.

Remarques :

• Vous pouvez mémoriser jusqu'à 30 stations, FM et AM selon n'importe quelle combinaison. Exemple : 17 stations FM et 13 stations AM ou 8 stations FM et 22 stations AM.
• Bien que la numérotation des stations FM et AM commence à 1, cela n'a aucune importance car les mémoires FM et AM sont sélectionnées indépendamment.
• Vous pouvez mémoriser les stations dans n'importe quel ordre. Vous pourriez, par exemple, mémoriser des stations AM dans les mémoires 2, 1, 9 etc.

3 MEMORY

Appuyez sur le bouton [MEM-ORY]

Témoin MEM

Le témoin MEM s'affiche et le numéro de la mémoire clignote. Si vous n'effectuez pas l'étape suivante dans les 8 secondes, le T-4355 retrouve son état antérieur et le témoin MEM disparaît.

Remarque :

N'appuyez pas trop longtemps sur le bouton [MEMORY] car "AUTO PRESET" peut sembler clignoter et faire démarrer la programmation automatique, effaçant toutes les programmes antérieures.

Utilisez les boutons PRESET [] / [] pour sélectionner une station mémorisée 1~30.

5 MEMORY

Appuyez à nouveau sur le bouton [MEMORY] pour mémoriser la station.

La station est mémorisée, le numéro de mémoire cesse de clignoter et le témoin MEM disparaît. Répétez cette procédure pour mémoriser d'autres stations.

Remarque :

Si vous mémorisez une station dans une mémoire déjà assignée à une station, l'ancienne station est remplacée par la nouvelle.

Après la mémorisation vous pouvez

• Sélectionner et écouter vos stations préférentes.
• Nommer les mémoires (voyez page 17).
• Effacer les mémoires (voyez page 17).

Choix d'une station mémorisée

Il faut mémoriser des stations avant de pouvoir les sélectionner (voyez page 15).

Avant de continuer, activez le T-4355.

1 BAND

Appuyez sur le bouton [BAND] pour désirer l'option FM ou AM.

Chaque pression sur ce bouton alterne entre les bandes FM et AM.

2 PRESET

Choisissez une mémoire avec les boutons PRESET [] / [].

Pour passer à la mémoire précédente, appuyez sur le bouton [▲]. Pour passer à la mémoire suivante, appuyez sur le bouton [▶].

Le numéro de la mémoire apparait à l'écran.

Nommer les mémoires

Vous pouvez nommer les stations mémorisées afin de les reconnaître facilement ; les noms peuvent compter jusqu'à 8 caractères parmi les suivants.

ABCDEFGHIJKLMNOPQRSTUVWXYZ

abcdefghijklmnopqrstuvwxyz

& () [ ] ^ { * } +, -. / = ? 0 1 2 3 4 5 6 7 8 9

Le soulignement (_ ) est réalisé un espace.

1	Choisissez la mémoire à nom- mer. Pour en savoir plus sur le choix des mémoires, voyagez page 16.
2 DISPLAY	Maintenez le bouton [DISPLAY]+ enforcé durant 3 secondes pour séléctionner le mode d'edition du nom. Le curseur apparaît à l'écran.
3 PRESET	Choisissez le caractère youlu avec les boutons PRESET [▲]/[▲].
4 MEMORY	Appuyez sur le bouton [MEM- ORY] pour entrer le caractère. Le curseur se déplace jusqu'à au car- actère suivant.
5 DISPLAY	Entrez les autres caractères en répétant les étapes 3 et 4. Appuyez sur le bouton [DIS- PLAY] quand vous avez fini. La fréquence radio réapparait à l'écran.

Astuces :

• Pour annuler l'entrée du nom, appuyez sur le bouton [MEMORY].
• Lorsque le huitième caractère a été entré, une pression sur [MEMORY] ramène le curseur sur le premier caractère.

Corriger les caractères

Si le mode d'édition du nom n'est pas sélectionné, suivez les étapes 1 et 2 dans la colonne gauche.

1 TUNING	Choisissez le caractère à changer avec les boutons TUN-ING [▲]/[▲].
2 PRESET	Utilisez les boutons PRESET [▲]/[▲] pour changer le car-actère.
3 DISPLAY	Maintenez le bouton [DISPLAY],enforcé pour saugevager le nom et quitter le mode d'édition du nom.

Remarque :

Les fonctions d’édition de texte telles que déplacer des caractères vers la droite pour insérer un nouveau caractère ou déplacer des caractères vers la gauche quand un caractère est effacé ne sont pas disponibles.

Effacer tous les caractères en une fois

Si le mode d'édition du nom n'est pas sélectionné, suivez les étapes 1 et 2 dans la colonne gauche.

MEMORY FM MODE CLEAR

Maintenez le bouton [MEMORY] enforcé en appuyant sur le bou-ton [FM MODE]. Remarque : Assurez-vous que le mode d'édition de nom est sélectionné avant d'effectuer cette opération car si ce n'est pas le cas, la station mémorisée sera effacée.

Effacer une mémoire

Vous pouvez effacer des mémoires individuelles de la façon suivante.

1	Choisissez la mémoire à effacer. Pour en savoir plus sur le choix des mémoires, voyagez la page 16.
2	Maintenez le bouton [MEMORY],enforcé en appuyant sur le bouton [FM MODE].Le numéro préréglé sur l'écran disparait et le préréglage est effacé.

Affichage d'informations

En appuyant plusieurs fois sur la touche [DISPLAY] du T-4355, vous pouvez voir la fréquence de syntonisation ou le texte (nom de la mémoire ou RDS).

Remarque :

Si la mémoire actuelle n'a pas de nom, aucun texte n'est affiché.

Mode FM

Dans les endroits où le signal est faible ou la réception mauvaise, appuyez sur le bouton [FM MODE] pour écouter en mono (le témoin AUTO est éteint). Cela réduit le bruit et les coupures de réception.

Appuyez de nouveau sur le bouton [FM MODE] pour revenir en stéréo (témoin AUTO allumé).

Remarque :

Si vous utilisez la télécommande d'un autre amplificateur Onkyo, reportez-vous à son mode d'emploi pour obtenir des informations sur son fonctionnement.

Utilisation de la connexion RDS (modèles européens uniquement)

RDS est l'acronyme de Radio Data System, un système de transmission de données des signaux radio FM. De nombreuses stations FM y font appel. Le T-4355 peut recevoir les informations RDS suivantes :

Si vous écoutez une station RDS émettant des signaux PS, le nom de la station s'affiche à l'écran.

Si vous écoutez une station RDS émettant des informations RT, le texte défile à l'écran.

Remarque :

Si le signal d'une station RDS est faible, les données RDS peuvent apparaître par intermittence ou pas du tout.

Remarque :

Pour avoir des informations radio, il faut que vous écoutiez une station FM transmettant des données RT (Radio Text).

Remarques :

• Si la station sélectionnée est incompatible RDS, seuls la fréquence et le nom du préréglage (voyez page 17) s'affichent. Si le préréglage sélectionné n'a pas de nom, seule la fréquence s'affiche.
• Un début de 2 à 15 secondes peut s'écouler avant que les informations RT ne s'affichent.
• Le message "Waiting..." peut apparaître durant la réception d'informations RT.
• Si vous écoutez une station RDS ne transmettant pas de données RT, le message "No Text" apparait.

En cas de problème lors de l'utilisation de votre T-4355, recherchez la solution dans cette section. Si vous n'arrivez toujours pas à résoudre le problème, contactez leur revendeur Onkyo.

L't-4355 ne s'allume pas.

• Vérifiez que le cordon d'alimentation est correctement branché à la prise secteur (page 14).
• Débranchez le cordon d'alimentation de la prise secteur, attendez cinq secondes puis branchez de nouveau le câble.

Aucun son n'est émis.

• Le T-4355 n'est pas correctement branché. Vérifiez les branchements et modifiez, si nécessaire.
• Vous avez sélectionné une source d'entrée incorrecte sur tout amplificateur. Vérifiez le réglage de la source d'entrée de tout amplificateur. Consultez le manuel d'instructions de l'amplificateur.
• Vérifiez que la commande de volume de l'amplificateur n'est pas réglée au minimum.

La réception souffre de parasites, la réception FM stéreo siffle, la fonction auto preset ne détecte pas toutes les stations ou le témoin ST ne s'allume pas lorsque vous écoutez une station FM stéreo.

• Vérifiez les connexions de l'antenne.
• Changez la position de l'antenne.
• Éloignez le T-4355 de votre téléviseur ou de votre ordinateur.
• Éloignez le plus possible les câbles audio et les cordons d'alimentation de l'antenne du tuner.
• Les voitures ou avions peuvent produire des interférences.
• Le signal radio s'affaiblit s'il doit passer à travers un mur en béton avant d'atteindre l'antenne.
• Essayez le mode FM mono.
• L'utilisation de la télécommande peut provoquer du bruit quand vous recevez une station AM.
• Si aucune des mesures ci-dessus ne permet d'améliorer la réception, installez une antenne extérieure.

Les réglages, tels que les préréglages radio, ont été effacés.

• Les données peuvent être enregistrées de façon incorrecte ou être détruites, ce qui peut causer un dysfonctionnement si l'une des opérations suivantes est effectuée :
• couper l'alimentation juste après une opération.
• répéter rapidement la commutation marche/arrêt.
• Lorsqu'un dysfonctionnement s'est produit à cause de ces opérations, initialisez le T-4355 aux valeurs par défaut (voir ci-dessous), puis effectuez à nouveau les pré-réglages radio et les autres réglages.

La télécommande de l'A-9355/a-9155 ne fonctionne pas.

• Pointez la télécommande vers le capteur de télécommande du A-9355/A-9155 (page 9).
• Pour utiliser le système R1, il faut une connexion R1 et une connexion audio entre l'A-9355/A-9155 et le T-4355 (page 11).

L'T-4355 est équipé d'un micro-ordinateur pour le traitement des signaux et les fonctions de contrôle. Il arrive rarement que des graves interférences, du bruit provenant d'une source extérieure ou l'électricité statique puissent le bloquer. Dans ce cas exceptionnel, débranchez le cordon d'alimentation, attendez au moins cinq secondes et rebranchez l'appareil au secteur.

Pour rétablir les réglages d'usine de l'T-4355, mettez-le sous tension et maintenez le bouton [FM MODE] enfoncé en appuyant sur le bouton [DISPLAY]. "CLEAR" s'affiche à l'écran.

Plage d'accord de fréquence : 87,50-108,00 MHz

Sensibilité utile : Stéréo : 17,2 dBf 2,0 μV (75Ω IHF)

Mono: 11,2 dBf 1,0 μV (75Ω IHF)

Rapport SN: Stéréo : 70 dB (IHF-A)

Mono : 76 dB (IHF-A)

THD (Distorsion harmonique totale): Stéréo: 0,3% (1 kHz)

Réponse en fréquence : 20 Hz-15 kHz / ±1,5 dB

Séparation stéréo : 45 dB (1 kHz)

Plage d'accord de fréquence : 522-1611 kHz

530-1710 kHz

Sensibilité utile : 30μV

Rapport SN : 50 dB

THD (Distorsion harmonique totale) : 0,7%

Caractéristiques générales

Alimentation : AC 220-230 V, 50/60 Hz

Consommation: 9 W

Dimensions (L× H× P) : 435× 81× 310mm

Poids : 3,2kg

Les caractéristiques techniques et caractéristiques sont susceptibles d'être modifiées sans préavis.
