Marque / Modele	Panasonic Aquarea WH-MXC16H9E8
Type	Pompe a chaleur air/eau monobloc T-CAP
Puissance chauffage	16 kW (A+7°C / W35°C)
COP chauffage (A+7°C / W35°C)	4,28
COP chauffage (A-7°C / W35°C)	2,49
SCOP (W35°C - climate moyen)	4,08
SCOP (W55°C - climate moyen)	3,20
Classe energetique	A++ / A++
Puissance refroidissement	12,2 kW (A35°C / W18°C)
EER refroidissement (A35°C / W18°C)	3,49
Temperature eau chauffage	20 a 60°C
Temperature eau refroidissement	5 a 20°C
Temperature exterieure minimale	-20°C
Fluide refrigerant	R410A - 2,35 kg (4,907 t CO2 eq.)
Raccord hydraulique	R 1¼ pouce
Puissance electrique absorbee (chauffage)	3,74 kW - 5,7 A
Puissance electrique absorbee (refroidissement)	4,76 kW - 7,1 A
Niveau sonore charge partielle	66 dB(A)
Niveau sonore pleine charge	72 dB(A)
Dimensions (H x L x P)	1 410 x 1 283 x 320 mm
Poids net	164 kg

FOIRE AUX QUESTIONS - WHMXC16H9E8 PANASONIC

À quoi sert la Panasonic Aquarea WH-MXC16H9E8 ?

La WH-MXC16H9E8 est une pompe à chaleur air/eau monobloc de la gamme Aquarea T-CAP. Elle chauffe ou refroidit l'eau d'un circuit hydraulique (plancher chauffant, radiateurs basse température, ventilo-convecteurs). Toute la mécanique frigorifique est regroupée dans l'unité extérieure ; seul le tuyau d'eau entre dans le logement.

Quelle puissance de chauffage délivre-t-elle par grand froid ?

La WH-MXC16H9E8 maintient une puissance constante de 16 kW même à -7°C extérieur (COP 2,49) grâce à la technologie T-CAP (Total Capacity). Elle fonctionne jusqu'à -20°C extérieur, ce qui la rend adaptée aux hivers rigoureux sans résistance d'appoint obligatoire.

Cette pompe à chaleur peut-elle aussi rafraichir en été ?

Oui. Le modèle MXC intègre un mode refroidissement actif : puissance froide de 12,2 kW, température eau entre 5 et 20°C. L'EER atteint 3,49 à eau 18°C. Il faut un émetteur compatible refroidissement (plancher rafraichissant ou ventilo-convecteurs).

Quelle température d'eau maximale peut-on atteindre ?

En mode chauffage, la température d'eau en sortie va de 20 à 60°C. Cela permet d'alimenter des radiateurs haute température ou de préparer de l'eau chaude sanitaire via un ballon tampon, sous réserve que le COP reste satisfaisant (il est plus élevé à 35°C qu'à 60°C).

Pourquoi l'unité extérieure s'arrête-t-elle brièvement et émet-elle un bruit de souffle ?

C'est le cycle de dégivrage automatique. Par temps froid et humide, le givre se forme sur l'échangeur. La pompe à chaleur inverse temporairement son cycle pour fondre le givre, puis reprend le chauffage. Ce fonctionnement normal dure 2 à 10 minutes et n'indique pas de panne.

Quel est le niveau sonore de l'unité extérieure ?

La WH-MXC16H9E8 émet 66 dB(A) en charge partielle et 72 dB(A) en pleine charge chauffage. Respectez les distances de riverains imposées par les réglementations locales et consultez un installateur pour le positionnement optimal afin de limiter les nuisances sonores.

Quelle alimentation électrique est nécessaire ?

La pompe à chaleur absorbe 3,74 kW en chauffage (5,7 A) et 4,76 kW en refroidissement (7,1 A). Elle est prévue pour un branchement triphasé ou monophasé selon la version ; consultez le schéma électrique fourni dans la notice d'installation pour le calibre du disjoncteur et le câble à prévoir.

Avec quels systèmes de chauffage est-elle compatible ?

Elle est optimisée pour le plancher chauffant (eau 35°C, SCOP 4,08 classe A++) mais peut alimenter des radiateurs basse température. Pour des radiateurs haute température (55°C), le SCOP descend à 3,20 (classe A++). Elle n'alimente pas directement des convecteurs électriques ni un réseau de chaleur à vapeur.

Quel entretien périodique est recommandé ?

Faites vérifier annuellement par un professionnel certifié :

• Pression et étanchéité du circuit frigorigène R410A
• Nettoyage de l'échangeur extérieur (grilles et ailettes)
• Pression et qualité de l'eau du circuit hydraulique (antigel, pH)
• État des filtres à eau et des vannes de sécurité

Que faire si l'affichage indique un code erreur ?

Notez le code affiché sur le contrôleur CZ-TAW1 ou sur l'interface et consultez la table des codes d'erreur en annexe de la notice d'installation. Les codes H ou F indiquent souvent un problème de débit d'eau (vérifiez la pompe de circulation et les vannes ouvertes). En cas de doute, contactez un technicien agréé Panasonic.

Quel fluide frigorigène contient ce modèle ?

La WH-MXC16H9E8 est chargée en usine avec du R410A (2,35 kg), soit un potentiel de réchauffement équivalent à 4,907 tonnes de CO2. Toute intervention sur le circuit frigorigène (recharge, récupération) doit être réalisée par un technicien titulaire d'une attestation de capacité fluides frigorigènes.

Comment raccorder le circuit eau à l'unité ?

Le raccordement hydraulique s'effectue en R 1¼ pouce (BSP femelle). Prévoyez un disconnecteur, une soupape de sécurité, un vase d'expansion et une purge d'air conformément aux normes d'installation. Le débit d'eau minimal doit être respecté pour éviter les alarmes de débit ; consultez la notice de planification pour les valeurs exactes selon la configuration.

MODE D'EMPLOI WHMXC16H9E8 PANASONIC

Pompe à chaleur air-eau (Mono bloc)

44-49

Avaykaotikn fonction DHW

PntroTe yia va eTnebaioe Tnv Etnioyn oac.

H Avaykaotikn etoupia DHW eiva aTevepyoTIOINeVN. H Avaykaotikn etoupyia DHW eivai evepyoitoineVn.

La Avaykaotikn etoupyia DHW eivai attevepyoiouev otav n Avaykaotikn etoupyia Oepuvtnpa eivai evpyoiouev. OTAV N Avaykaotikn AEitoupyia DHW evai aTVEvpyoToinuev, n AEIToupyia kai o TpOIOCS AEIToupyias TpeTei va eTavEa0ouv otyn TTponyouevn atioNkEeuEvn kaTaotaan.

Ioχupó

PntnoTe yia va eTneBaiwoeTe Tnv ETIIOyN OaC.

(HIOxUpH 5EIToupyia EKIVa TEPITou 1 AOTo aOu TATnTeI to

O interrupteur troisième aeitoupyia civai aTevepyoToinevoC.

• O interrupteur tropono eitoupyiaac eitoupyei yia 30 eTTa.

• O interrupteur troitoc eitoupyiaac eitoupyei yia 60 eTTt.

• O λογαριθμός τροπολογίας ειτουπυιας αττεβεπυοιοιεται οταν ειτουπυια ειvαι ANIENEPTOIOIHMENH.

Aθόρuβο

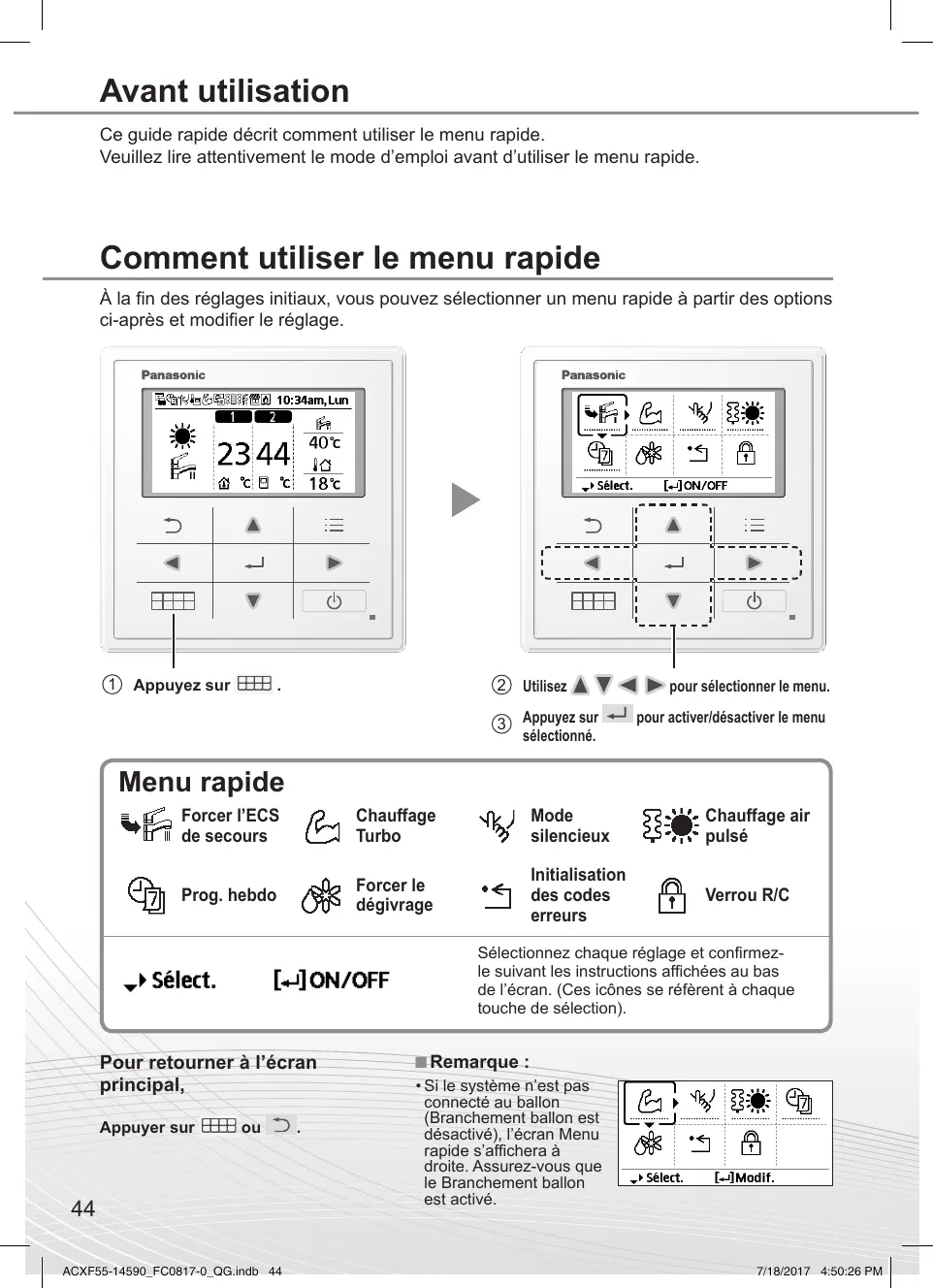

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

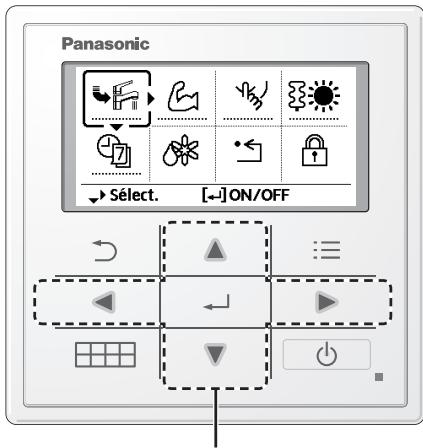

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Menu rapide

Forcer l'ECS de secours

Chauffage Turbo

Mode silencieux

Chauffage air pulsé

Prog. hebdo

Forcer le dégivrage

Initialisation des codes erreurs

Verrou R/C

Select.

ON/OFF

Sélectionnez le réglage et confirmez suivant les instructions affichées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur ou

Remarque :

• Si le système n'est pas connecté au gallon (Branchement gallon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icône de fonctionnement

Example :

• Indication de l'icone de fonctionnement « » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doit revenir au précédent état mémorisé.

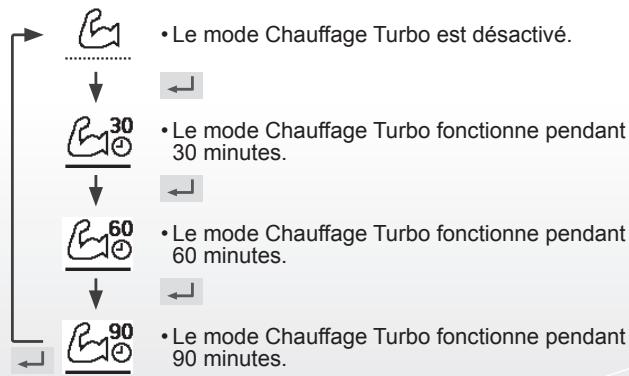

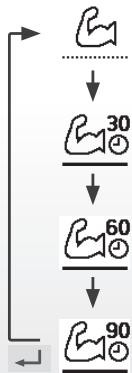

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

(Le mode Puissant démarre après 1 minute après avoir été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

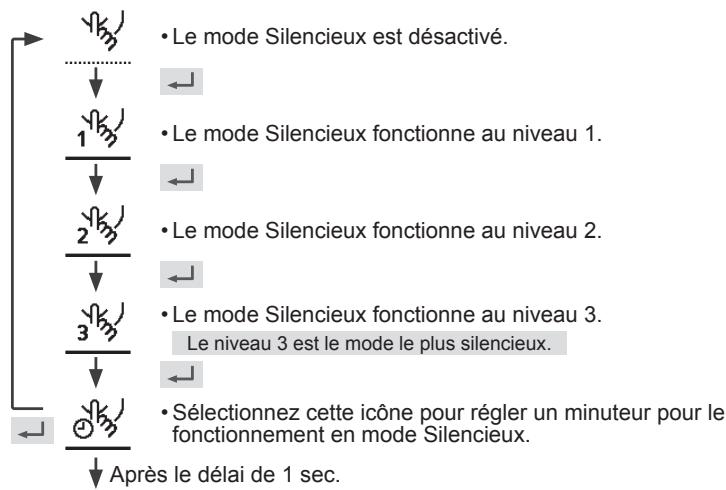

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

(Le mode Silencieux démarre près de 1 minute après que ait été activé).

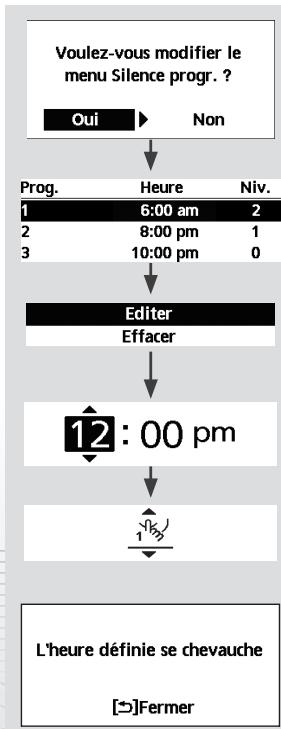

Sélectionnez « oui

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » ~ « 6 »

Sélectionner « editor

Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionne le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaitra à l'écran.

Chauffage air pulse

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

(Le mode Forcer le chauffage démarre après 1 minute après que ce soit été activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer

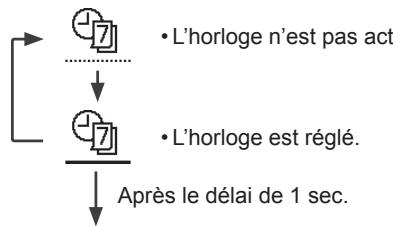

Prog. hebdo

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Sélectionnez « oui

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

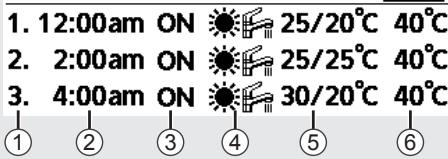

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÉT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi:Prog.1:T'consigne
Zone1		Zone2
ON	25°C	ON	25°C

⑥ Réglez la température de la zone 1.

Remarque :

• L'horloge est désactivée lorsque ForcerChauffage de secours ou Contactété/hiver est activé. Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté.)

Demande acceptée

[5]Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Voulez-vous verrouiller la télécommande?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande, appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Sélectionnez « Reset »

1. Mot de passe initialisé à 0000

1. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
