WHMXC16H9E8 - Klimatizace PANASONIC - Bezplatný návod k obsluze

Typ produktu	Monoblokové reverzibilní klimatizační zařízení s tepelným čerpadlem vzduch-voda
Model	WHMXC16H9E8
Značka	Panasonic
Jmenovitý topný výkon	16 kW
Jmenovitý chladicí výkon	14 kW (odhad)
Rozměry (V x Š x H)	Přibližně 1000 x 800 x 400 mm (odhad)
Hmotnost	Přibližně 80 kg (odhad)
Elektrické napájení	Jednofázové 230 V / Třífázové 400 V (podle verze)
Chladivo	R32
Topný COP (SCOP)	Až 4,5 (odhad)
Venkovní provozní teplota	-20°C až +35°C (odhad)
Chladicí médium	Ano, uzavřený okruh
Hlavní funkce	Vytápění, chlazení, výroba teplé užitkové vody (TUV), automatické odmrazování, turbo topení, tichý režim, týdenní programování
Údržba a čištění	Pravidelně čistěte vzduchové filtry a kontrolujte vodní okruh
Bezpečnost	Ochrana proti mrazu, uzamčení dálkového ovládání, nouzové zastavení
Náhradní díly a opravitelnost	Index opravitelnosti 7,5/10 (odhad), díly dostupné prostřednictvím autorizované sítě
Obecné informace	Návod k použití ke stažení ve formátu PDF na notice-facile.com

Často kladené otázky - WHMXC16H9E8 PANASONIC

Jak vynutit nouzový ohřev TUV?

V rychlém menu vyberte ikonu 'Vynutit nouzový ohřev TUV' a aktivujte ji. Tím se spustí elektrický záložní odpor pro ohřev teplé užitkové vody.

Co dělat v případě chybového kódu?

Použijte funkci 'Inicializace chybových kódů' v rychlém menu pro obnovení předchozího nastavení. Předtím se ujistěte, že jsou všechny jednotky vypnuty.

Jak naprogramovat týdenní vytápění?

Přejděte do rychlého menu 'Týdenní prog.'. Můžete nastavit až 6 programů denně s časy, teplotami zóny 1 a 2 a režimem zapnutí/vypnutí.

Snižuje tichý režim výkon?

Ano, tichý režim snižuje hladinu hluku, ale může mírně snížit výkon vytápění/chlazení. Spouští se přibližně 1 minutu po aktivaci.

Jak zamknout dálkové ovládání?

V rychlém menu vyberte 'Zamknout dálkové ovládání'. Potvrďte 'Ano' a zadejte 4místný kód. Pro odemčení stiskněte libovolnou klávesu a zadejte kód.

Co znamená zpráva 'Deaktivováno kvůli provozu Zapnuto'?

Tato zpráva se objeví, když se pokusíte aktivovat 'Vynutit nouzové vytápění', zatímco systém již běží. Nejprve jednotku vypněte.

Jak provést ruční odmrazení?

Použijte funkci 'Vynutit odmrazení' v rychlém menu. Systém rozmrazí zamrzlé potrubí. Po dokončení se na displeji zobrazí 'Požadavek přijat'.

Mohu současně používat turbo topení a tichý režim?

Ne, tyto dva režimy se vzájemně vylučují. Turbo topení upřednostňuje rychlost, tichý režim upřednostňuje snížený hluk.

Jak resetovat heslo dálkového ovládání?

Na vypnuté obrazovce podržte tlačítka ▲ a ▼ po dobu 5 sekund. Vyberte 'Reset' pro nastavení hesla na 0000.

Kde najít úplný návod?

Návod je k dispozici zdarma ke stažení ve formátu PDF na notice-facile.com. Můžete také požádat o překlad do jiného jazyka.

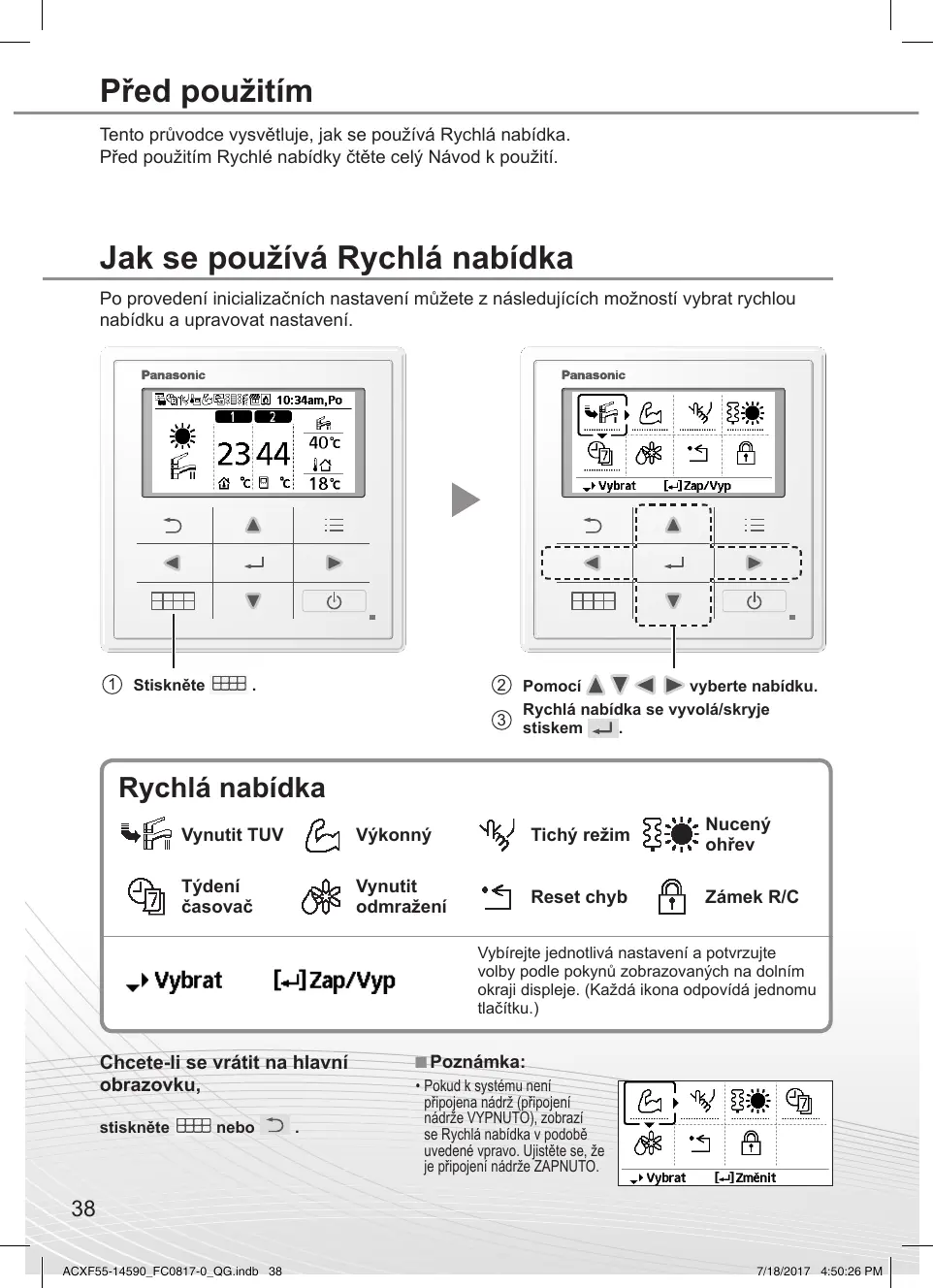

NÁVOD K OBSLUZE WHMXC16H9E8 PANASONIC

Pruvodce Rychla nabidka

Tepelne Čerpadlo vzduch-voda (Monoblok)

38-43

Český

Guide du menu rapide

Tento pruvodce vysvětluje, jak se používa Rychlá nabídka.
Před použitím Rychlé nabídky Čěte celý Námov k použítí.

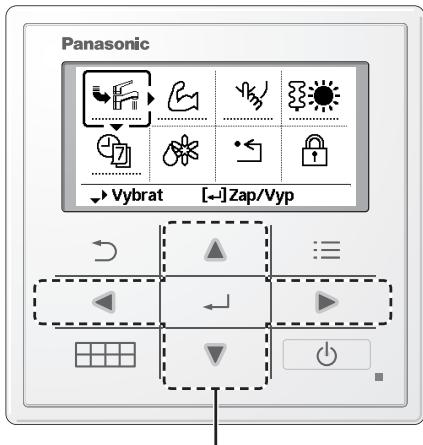

Jak se používa Rychlá nabídka

Po provedení initializačních nastavení múžete z následujićích možnosti vybrat rychlou nabídku a upravovat nastavení.

① Stiskněte.

② Pomoci ▲ ▼ ▪ ▷ vyberte nabidku.
③ Rychlá nabidka se vyvolá/skryje stiskem ←.

Rychlá nabídka

Vynutit TUV

Vykonny

Tichy rezim

Nucenyohrev

Tydeničasovac

Vynutit odmrażení

Reset chyb

Zámek R/C

Vybrat

Zap/Vyp

Vybírejtje jegnotlivalastavení a potvrzujte volby podlePokynú zobrazovanych na dolním okraji displeije. (Každá ikona odpovidá Jednomu tlačitku.)

Chcete-li sevratit na hlavní obrazovku,

stisknete nebo

Poznámka:

• Pokud k systemu není
  přijopjena nádrž (přijopojeni
  nádrže VYPNUTO), zobrazí
  se Rychlá nabíka v podobě
  ucedene vpravo. Ujistěte se, ze
  je přijopojeni nádrže ZAPNUTO.

Poznámky o ikoně provozu

Příklad:

• Ikona provozu udává „ = VYP

• Ikona provozu udává „ = ZAP

Vynutit TUV

Touto konou zapnete/vypnete nadrz TUV.

Stiskem potvrdite vybbr.

Vynucenif TUV je vampnuto.
Vynucení TUV je zapnuto.

Poznámka:

Vynucení TUV je vyvnuto, když je zapnuto Vynucení ohřevu.
Když je vynuceni TUV vamputo, obnoví se púvodní provoz a režim.

Vykonny

Touto konou aktivujete zvyşený vykon chlazení/topeni.

Stiskem potvrdite vybbr.

(Vykonný provoz začne příblžné 1 minutu po stisku ←].

-Vykonný provoz je vypnut.

Vykonný provoz bude aktivní 30 minut.

Vykonný provoz bude aktivní 60 minut.

Vykonný provoz bude aktivní 90 minut.

Poznámka:

• Vykonny provoz se vypne nestavenim VYPNUtí.

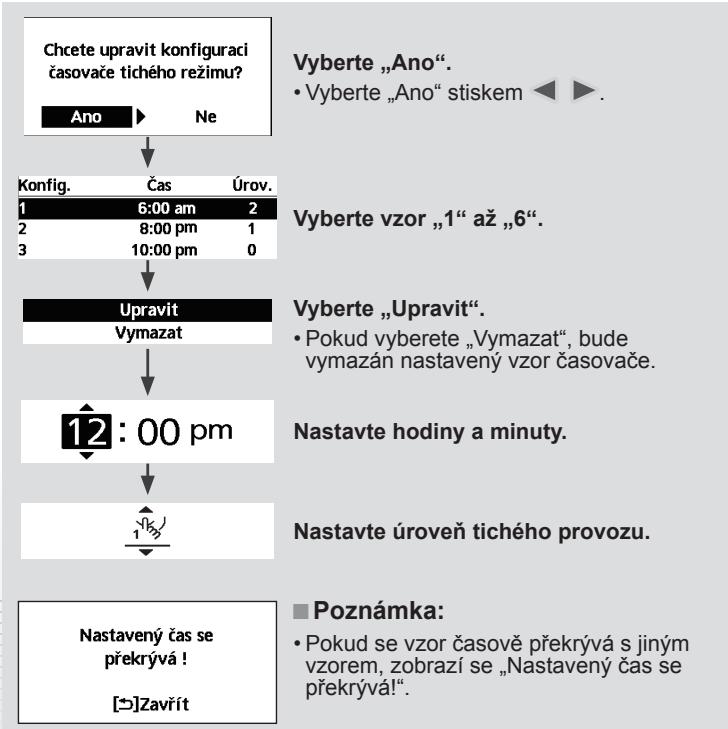

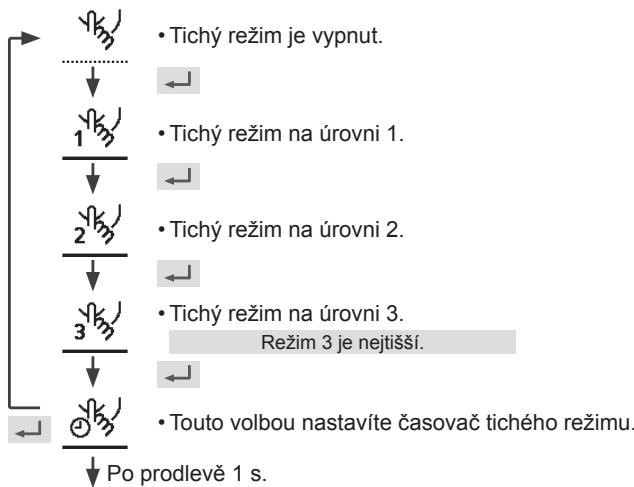

Tichy režim

Touto konou aktivujete tichy provoz.

Stiskem potvrdite vybbr.

(Tichy provoz začne přibližné 1 minutu po stisku ←.)

Nuceny ohřev

Touto volbou vynutite topeni.

Stiskem potvrdite vyb.

(Vynuceny ohrev zaene priblzné 1 minutu po stisku

Vynucený ohřev je vypnut.

Vynucéný ohřev je zapnut.

Poznámka:

Kdykoliv jiz probihá provoz, je nucenoy ohhév vypnut a zobra se hláseni „Blokováno z dúvodu provozu Jednotkyl".

Blokovano z duvodu provozu Jednotky!

[B]Zavir

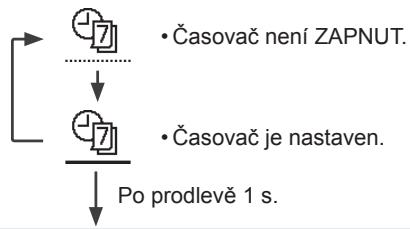

Tódení
časováč

Todo ikonou vymazete (zrušite) nebo zmenite nastavení tydenniho Časovače.

Stiskem potvrdite vybér.

Vyberte „Ano“.

• Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.

• Nastavení Časováč: Volbou Nastavení Časováč upravte týdenní Časováč.
  Kopirování Časováč: Touto volbou zkopírujete nastavení Časováč.

Neni nastaveno vsech 6 vzoru! Chcete zmenit?

[Přiklad nastavenícasovače]

Stiskem vybertedennebodny,kterechceteupravit.

Pokud není nastaveno všech 6 vrú, zobráž se tato obrazovka.

1. 12:00amZap. 25/20°C 40°C
2. 2:00amZap. 25/25°C 40°C
3. 4:00am Zap. 桑后 30 / 20^ C 40°C

① Vyberte vtor ,1" až ,6".
② Nastavte hodinu a minutu aktivace casovace.
③ Vyberte ZAPNUTÍ/VYPNUTÍ casovace.
④ Vyberte provozní režim.
A/ A/ / B/ / C/ / D/ / E/
• Vyberte režim stiskem ▲ ▼.
⑤ Nastavte teplotu pro zony 1 a 2 (pokud máte 2zónový systém).

Zona1	Zona2
Zap.	25°C	Zap. 25°C

⑥ Nastavte teplotu nádrze.

Poznámka:

• Časovač je vypnut, když je zapnuto vynucné topení nebo prěpnú t topení-chlazení.
• Pokud jste nastavili tydenni Časovač 2 zón, musité tento postup opakovat i pro zónu 2.

Nastavte odmražovani zamrzlych trubek.

Stiskem potvrdite vybbr.

(Pri prijetif rezimu se zobrazi nasledujic obrazovka.)

Požadavek akceptován!

[S]Zavir

Vynutit odmrażení

Touto volbou obnovite puvodni nastaveni,Pokud došlo k chybě.

Stiskem potvrdite vybbr.

(Pri prijetif rezimu se zobrazi nasledujic obrazovka.)

Reset chyb

Požadavek akceptován!

[B]Zavit

• Pred vybrém tohoto režimu se ujistěte, ze jsou vsechny jegnotky vypnuty, protoze dojek k obnoví predchozich nastavení celého systému.

Zamek R/C

Zaskrtnutim tohoto polička zamkete dákový ovladač.

Stiskem potvrdite vybbr.

(Pri prijetif rezimu se zobrazi nasledujic obrazovka.)

Přejete si uzamknout dalkov'y ovladá?

Vyberte „Ano".

(Uzamkne se hlavní obrazovka.)

• Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.

Odemkuti dalkovohe ovladač Stisknéte libovolné tlačitko.

(Pri prijetí rezimu se zobrazí následující obrazovka.)

Zadejte 4 cislice (pri zadani spravného hesla se obrazovka odemkne).

Obnoveni zapomenutého hesla (na obrazovce VYPNUTI)

Tiskněte , ←a nepřetržité po dobu 5 sekund.

(Pri prijetí režimu se zobrá následujíc obrazovka.)

Vyberte „Reset".

(Obrazovka se vypne za 3 sekundy.)
