Tipo di prodotto	Climatizzatore reversibile pompa di calore aria-acqua monoblocco
Modello	WHMXC16H9E8
Marca	Panasonic
Potenza nominale di riscaldamento	16 kW
Potenza nominale di raffreddamento	14 kW (stima)
Dimensioni (A x L x P)	Circa 1000 x 800 x 400 mm (stima)
Peso	Circa 80 kg (stima)
Alimentazione elettrica	Monofase 230 V / Trifase 400 V (a seconda della versione)
Fluido refrigerante	R32
COP riscaldamento (SCOP)	Fino a 4,5 (stima)
Temperatura di funzionamento esterna	-20°C a +35°C (stima)
Refrigerante	Sì, circuito chiuso
Funzioni principali	Riscaldamento, raffreddamento, produzione di acqua calda sanitaria (ACS), sbrinamento automatico, riscaldamento turbo, modalità silenziosa, programmazione settimanale
Manutenzione e pulizia	Pulire regolarmente i filtri dell'aria e verificare il circuito dell'acqua
Sicurezza	Protezione antigelo, blocco telecomando, arresto di emergenza
Ricambi e riparabilità	Indice di riparabilità 7,5/10 (stima), ricambi disponibili tramite rete autorizzata
Informazioni generali	Manuale di istruzioni scaricabile in formato PDF su notice-facile.com

Domande frequenti - WHMXC16H9E8 PANASONIC

Come forzare l'ACS di emergenza?

Nel menu rapido, seleziona l'icona 'Forza ACS di emergenza' e attivala. Ciò avvia la resistenza elettrica di emergenza per riscaldare l'acqua sanitaria.

Cosa fare in caso di codice errore?

Utilizzare la funzione 'Inizializzazione codici errore' nel menu rapido per ripristinare le impostazioni precedenti. Assicurarsi che tutte le unità siano spente prima.

Come programmare un riscaldamento settimanale?

Vai nel menu rapido 'Prog. settimanale'. Puoi impostare fino a 6 programmi al giorno con orari, temperature zona 1 e 2 e modalità accensione/spegnimento.

La modalità silenziosa riduce le prestazioni?

Sì, la modalità silenziosa riduce il livello sonoro ma può diminuire leggermente la potenza di riscaldamento/raffreddamento. Si avvia circa 1 minuto dopo l'attivazione.

Come bloccare il telecomando?

Nel menu rapido, seleziona 'Blocco telecomando'. Conferma con 'Sì' e inserisci un codice a 4 cifre. Per sbloccare, premi un tasto qualsiasi e inserisci il codice.

Cosa significa il messaggio 'Disattivato a causa del funzionamento in corso'?

Questo messaggio appare quando si tenta di attivare 'Forza riscaldamento di emergenza' mentre il sistema è già in funzione. Arrestare prima l'unità.

Come sbrinare manualmente?

Utilizzare la funzione 'Forza sbrinamento' nel menu rapido. Il sistema sbrinerà i tubi ghiacciati. Una volta terminato, lo schermo mostra 'Richiesta accettata'.

Posso utilizzare il riscaldamento turbo e la modalità silenziosa contemporaneamente?

No, queste due modalità si escludono a vicenda. Il riscaldamento turbo dà priorità alla velocità, la modalità silenziosa dà priorità al rumore ridotto.

Come reimpostare la password del telecomando?

Sulla schermata di arresto, tieni premuti i pulsanti ▲ e ▼ per 5 secondi. Scegli 'Reset' per reimpostare la password a 0000.

Dove trovare il manuale completo?

Il manuale è disponibile gratuitamente su notice-facile.com in download PDF. Puoi anche richiedere una traduzione in un'altra lingua.

MANUALE UTENTE WHMXC16H9E8 PANASONIC

Guida rapida dei menu

Pompa di calore Aria-acqua (Mono bloc)

14-19

Italiano

Selezione "Reinicio".

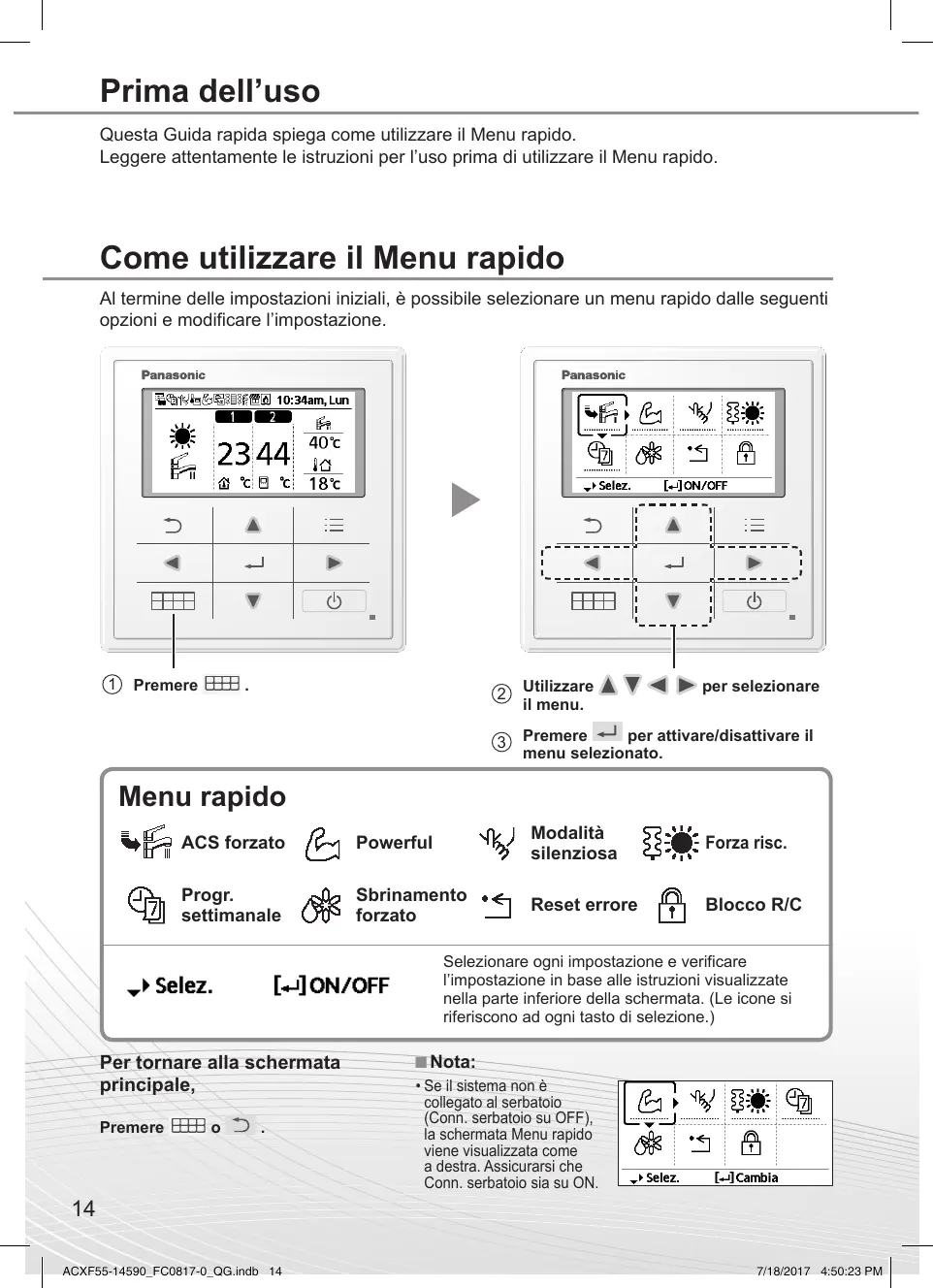

Questa Guida rapida spiega come utilizzato il Menu rapido.

Leggere attendamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possible selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

① Premere

Utilizzato per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Forza risc.

Progr. settimanale

Sbrinamento forzato
Reset errore

Blocco R/C

Selez.
[+]ON/OFF

Selezionare agli impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferisce ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere

Nota:

Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con "..........." = OFF

• Icona operativa indicata con “——” = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

■ Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

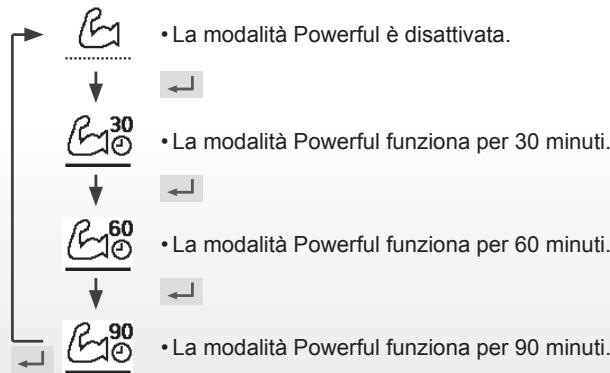

Powerful

Selezionare questa icona per azionare in a massima potenza l'impiano di riscaldamento/raffreddamento.

Premere perconfermarelascelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di ).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

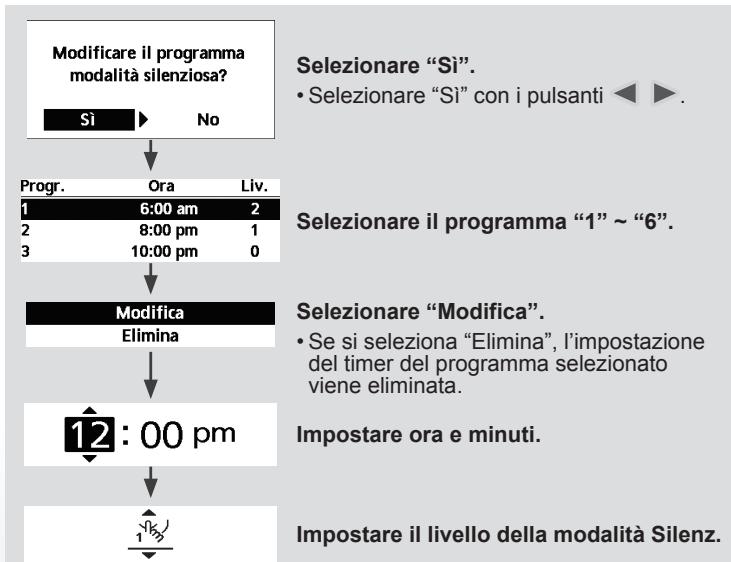

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere per confirmare la scelta.

(II funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←].

Nota:

• Se l'ora si sovrappone con un altre programmata, sullo schermo viene visualizzato "L'ora impostata si sovrappone".

Forza risc.

Selezionare per forzare l'attivazione della resistenza.

Premere per confirmare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è gli attivata è viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[B]Chiudi

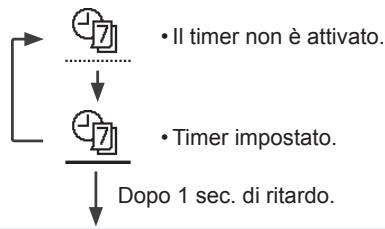

Progr. settimanale

Selezionare esta icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per confirmare la scelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: SeLECTIONARE per copiare una configurazione orario.

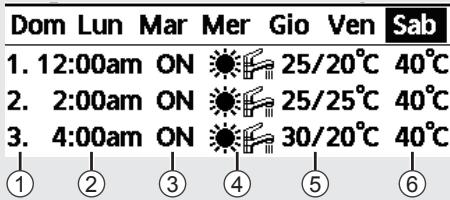

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

① Selezionare il programma "1" ~ "6".
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionare la modalità operativa.

A/A/ // // //

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se ilsystema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.

Zona1		Zona2
ON	25℃	ON	25℃

⑥ Impostare la temperatura del serbatoio.

Nota:

Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18 Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere perconfermarelascelta.

(Quando si accetta la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

Reset erre

Selezionare per ripristinare le precedenti impostazioni quando si verifica un erre.

Premere per confirmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare但这a modalità che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere perconfermarelascelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Bloccare il controlo remoto?

No

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando Premere un tasting.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare"Reset".

(Lo schermo si spagne dopo 3 secondi.)
