Producttype	Omkeerbare airconditioner warmtepomp lucht-water monobloc
Model	WHMXC16H9E8
Merk	Panasonic
Nominaal verwarmingsvermogen	16 kW
Nominaal koelvermogen	14 kW (schatting)
Afmetingen (H x B x D)	Ongeveer 1000 x 800 x 400 mm (schatting)
Gewicht	Ongeveer 80 kg (schatting)
Elektrische voeding	Eenfasig 230 V / Driefasig 400 V (afhankelijk van versie)
Koelmiddel	R32
Verwarmings-Cop (SCOP)	Tot 4,5 (schatting)
Buitentemperatuur bedrijf	-20°C tot +35°C (schatting)
Koelvloeistof	Ja, gesloten circuit
Belangrijkste functies	Verwarming, koeling, productie van sanitair warm water (SWW), automatische ontdooiing, turbo verwarming, stille modus, wekelijkse programmering
Onderhoud en reiniging	Reinig regelmatig de luchtfilters en controleer het watercircuit
Veiligheid	Vorstbeveiliging, afstandsbediening vergrendeling, noodstop
Onderdelen en repareerbaarheid	Repareerbaarheidsindex 7,5/10 (schatting), onderdelen beschikbaar via erkend netwerk
Algemene informatie	Gebruiksaanwijzing downloadbaar als PDF op notice-facile.com

Veelgestelde vragen - WHMXC16H9E8 PANASONIC

Hoe de nood-SWW forceren?

Selecteer in het snelmenu het pictogram 'Nood-SWW forceren' en activeer het. Dit schakelt de elektrische noodweerstand in om het sanitair water te verwarmen.

Wat te doen bij een foutcode?

Gebruik de functie 'Foutcodes initialiseren' in het snelmenu om de vorige instellingen te herstellen. Zorg ervoor dat alle units zijn uitgeschakeld.

Hoe een wekelijkse verwarming programmeren?

Ga naar het snelmenu 'Wek. prog.'. U kunt maximaal 6 programma's per dag instellen met tijden, temperaturen zone 1 en 2, en aan/uit-modus.

Vermindert de stille modus de prestaties?

Ja, de stille modus verlaagt het geluidsniveau maar kan het verwarmings-/koelvermogen licht verminderen. Het start ongeveer 1 minuut na activering.

Hoe de afstandsbediening vergrendelen?

Selecteer in het snelmenu 'Afst.bed. vergrendelen'. Bevestig met 'Ja' en voer een 4-cijferige code in. Om te ontgrendelen, druk op een willekeurige toets en voer de code in.

Wat betekent het bericht 'Uitgeschakeld vanwege werking Aan'?

Dit bericht verschijnt wanneer u probeert 'Noodverwarming forceren' te activeren terwijl het systeem al in werking is. Stop eerst de unit.

Hoe handmatig ontdooien?

Gebruik de functie 'Ontdooien forceren' in het snelmenu. Het systeem ontdooit de bevroren leidingen. Na voltooiing toont het scherm 'Verzoek geaccepteerd'.

Kan ik de turbo verwarming en de stille modus tegelijk gebruiken?

Nee, deze twee modi sluiten elkaar uit. De turbo verwarming geeft prioriteit aan snelheid, de stille modus aan verminderd geluid.

Hoe het wachtwoord van de afstandsbediening resetten?

Houd op het uitschakelscherm de knoppen ▲ en ▼ 5 seconden ingedrukt. Kies 'Reset' om het wachtwoord terug te zetten naar 0000.

Waar vind ik de volledige handleiding?

De handleiding is gratis beschikbaar op notice-facile.com als PDF-download. U kunt ook een vertaling in een andere taal aanvragen.

GEBRUIKSAANWIJZING WHMXC16H9E8 PANASONIC

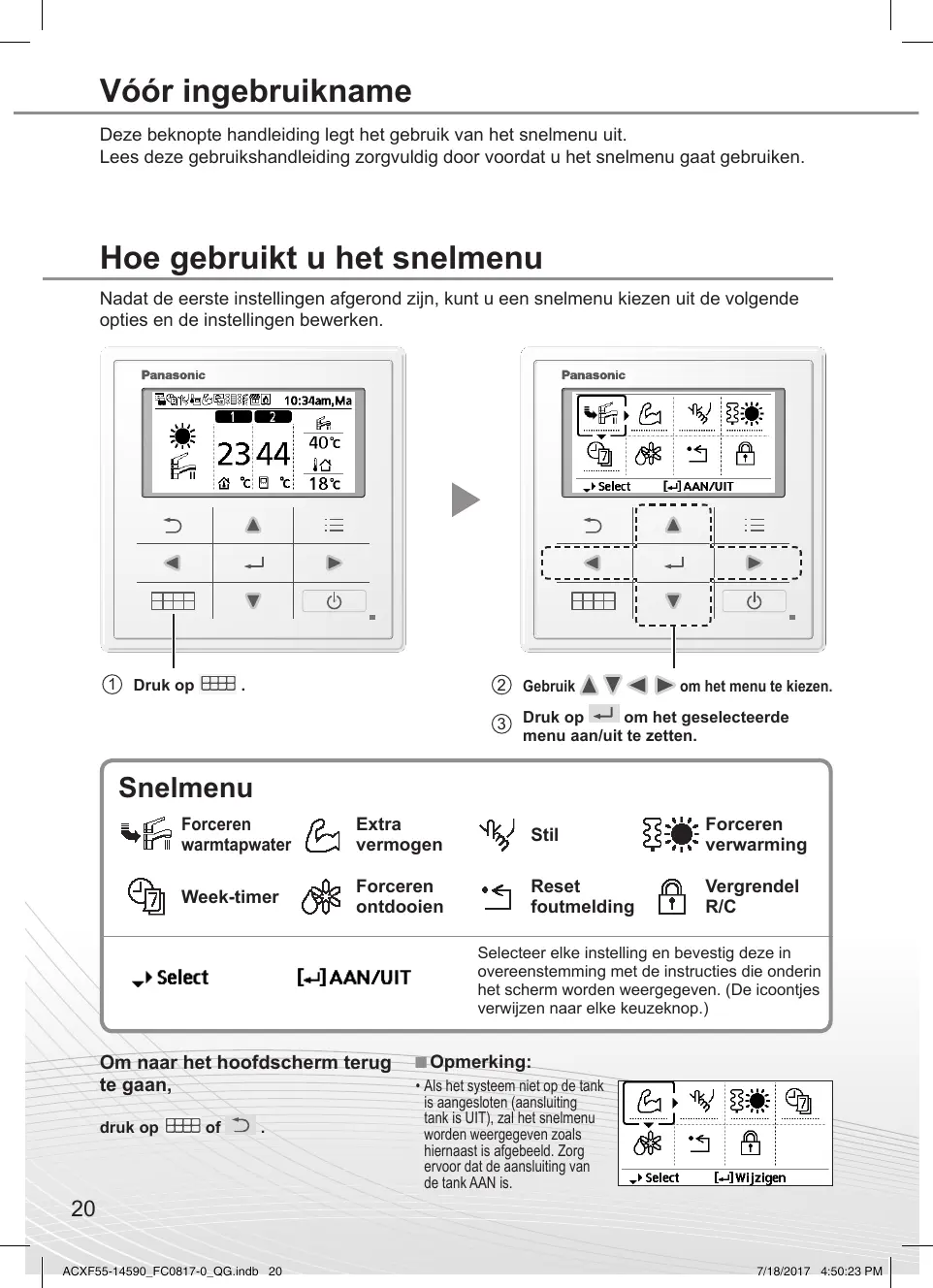

Handleiding snelmenu

(Mono bloc) Air-to-Water Warmtepomp

20-25

Nederlandss

Deze beknopte handleiding legt het gebruik van het snelmenu UIT.

Lees.Deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gezebruikt u het snelmenu

Nadat de eerste instellingen afgerond zich,kest u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

① Druk op

② Gebruik ▲ ▼ ▪ om het menu te kiezen.

③ Druk op ↓ om het geseleeteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater
Extra vermogen

Stil

Forceren verwarming

Week-timer

Forceren ontdooien

Resetfoutmelding

Vergrendel R/C

Select

AAN/UIT

Selecteer elke instelling en bevestig.Deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen aan elke keuzeknop.)

Om maar het hoofdschem terug Opmerking:

te gaan,

druk op l of

• Als het systeme Niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in ofuit te schakelen.

Druk op , om uw keuze te bevestigen.

• Forceren warmtapwater isuitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmthapwater is nicht beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmthapwater uitgeschakeld is, zullen werkking en stand teruggaan maar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werkking van het verwarmings-/koelingsssystem krachtiger te make.

Druk op , om uw keuze te bevestigen.

(De krachtige werkung start ongeveer 1 minuut nadat is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkkt ongeveeer 30 minuten.

• De stand extra vermogen werkkt ongeveer 60 minuten.

• De stand extra vermogen werkt ongeveer 90 minutes.

Opmerking:

• Extra vermogen is nicht beschikbaar als de werking UITgeschakeld is.

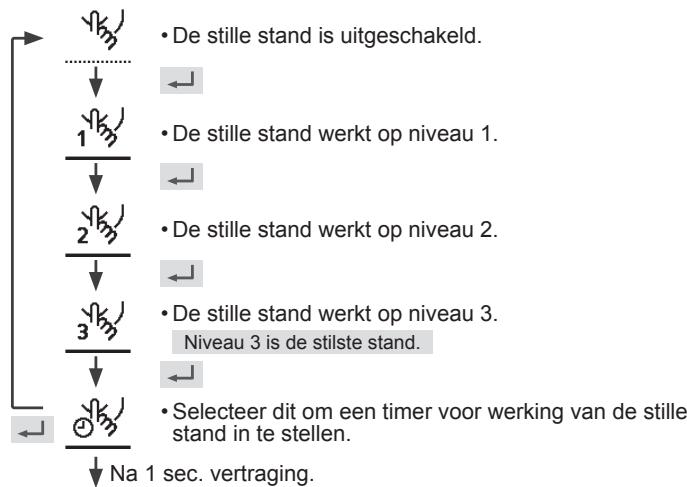

Stil

Selecteer dit icoontje voor een stille werkinq.

Druk op , om uw keuze te bevestigen.

(De stille werkung start ongeveer 1 minuut nadat is ingedrukt.)

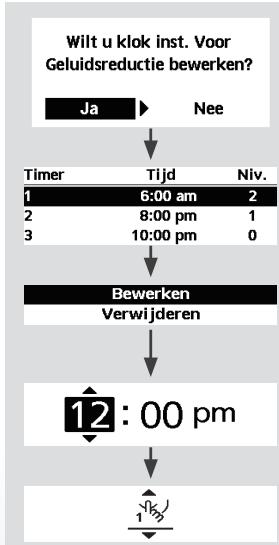

Ingestelte tijd overlap!

Dicht

Selecteer "Ja".

• Selecteer "Ja" met gebruik van de knappen.

Selecteer schema "1" ~ "6".

Selecteer "Bewerken".

• Als u "Verwijden" selecteert, worden de timerinstelling van het gekozen schemgewist.

Stel de uren en Minutes in.

Selecteer het niveau van de stille stand.

Opmerking:

• Als deijd overlap met een andere schema worden op het scherm "Ingestelde tijd overlap!" weergegeven.

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is nicht beschikbaar als het apparaat al in bedrijf is en "Schakel unituit voor installmenter instellenen!" wordt dan op het scherm weergegeven.

Schakel unituit voor installateur instelleningen!

[2]Dicht

Week-timer

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op , om uw keuze te bevestigen.

Wilt u klok inst. van de week-timer bewerken?

Ja

Nee

Timerinstelling
Timer kopie

Zo	Ma	Di	Wo	Do	Vr	Za
-	√	√	√	√	√	-

Selecteer "Ja".

• Als u "Nee" selecteert, zal het scherm terugkeren maar het hoofdschem.
• Timerinstelling: Selecteer instelling timer om de week-timer te bewerken.
• Timer kopie: Selecteer om een timerinstelling te kopiernen.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de ▲▼ knappen.

Alle 6 klokprogramma
zijn Niet ingesteld!
Wilt u bewaren?

Ja

Nee

Zo Ma Di Wo Do Vr Za

• Selecteer de stand met gebruik van de ▲▼ knappen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeme de 2-zone instelling heeft).

Zaterdag: Timer 1: Inst. temp.

Zone1		Zone2
Aan	25℃	Aan	25℃

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is nicht beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
  24 - Als u de week-timer in 2 zones hebt ingesteld, dan要去 udezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[3]Dicht

Forceren ontdooien

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Resetfoutmelding

Verzoek geacepteerd!

Dicht

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systemeruggezet worden daar de vorige instellenen.

Selecteer om de afstandsbediening te vergrendelen.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Wilt u de bediening vergrendelen?

Nee

Selecteer "Ja".

(Het hoofschemm worden vergrendeld.)

• Als "Nee" worden geseleeteerd, za het scherm terugkeren maar het hoofdschem.

Vergrendel R/C

Ontgrendeling van de afstandsbedietening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer"Reset".

1.Wachtwoord is gereset naar 0000
2.Bediening is nicht vergrendeld

(Het scherm gaat na 3 seconden uit.)
