MODE D'EMPLOI NE-32G NESX

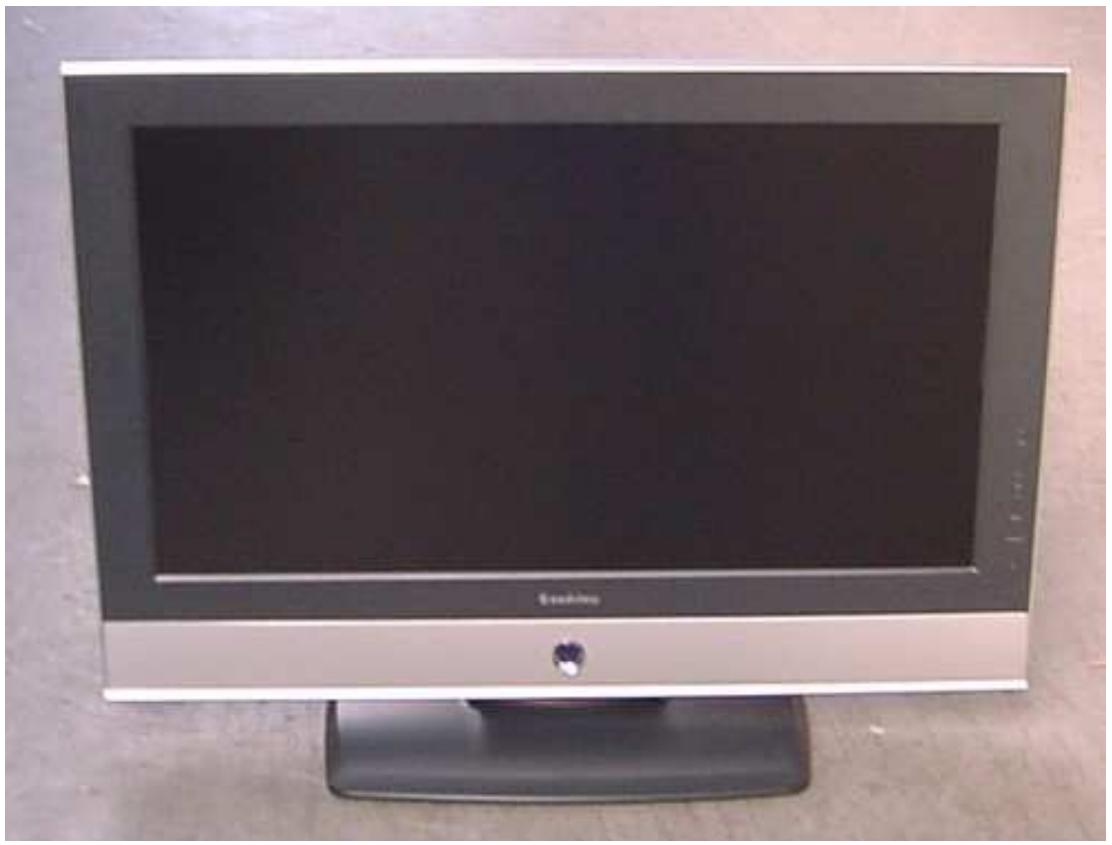

TELEVISEUR - MONITEUR LCD TFT
32POUCES-81CM
MODELE NE 32G
MANUEL D'UTILISATION
ATTENTION
RISQUE DE CHOC
ELECTRIQUE
NE PAS OUVRIR
Le symbole de l'éclair dans d'un triangle équilatéral sert à avertir l'usager qu'il existe à l'intérieur de l'appareil, des pieces qui sont sous une tension suffisamment haute pour constituer un risque d'électrocution.
Le symbole du point d'exclamation à l'intérieur d'un triangle équilatéral sert à averrir l'usager que la documentation accompagnant l'appareil contient d'importants renseignements concernant le fonctionnement de l'appareil, son entretien, et sa réparation.
- Avant de brancher le cordon secteur sur le réseau d'électricité, assurez vous que la tension soit compatible avec la tension d'alimentation de l'appareil. En cas de doute, adressez vous à votre distributeur local. (utilisation avec adaptateur secteur).
N'utilisez jamais d'objects pointus pour acceder à l'intérieur de l'appareil. Vous risquez de subir un choc électrique si ces objects atteignent un élément sous tension. - Ne nettoyez pas votre apparéil avec des solvants tels que le benzène. Cela risque d'endommager le coffret de manière irréversible.
N'utilisez plus l'appareil si le cordon secteur a ete endommagé. Veillez à ce que ce cordon secteur soit protégé des pincements ou des coupures qui peuvent apparaitre si le cordon est coince sous un meuble et evitez que ce cordon puisse arraché si quelqu'un passé à proximite. En cas d'orage ou si l'appareil n'est pas utilise pour longue période, debranchez le cordon secteur du réseau.
Des ouies d'aération sont presents sur le coffret pour permettre la ventilation et le refroidissement des circuits internes. Pour éviter une surchauffe de ces éléments, ne jamais recouvrir l'appareil et éviter de le placer sur des surfaces couples telles qu'un lit ou un sofa. Ne placez pas votre apparéil dans une étagère fermée ou trop étroite ou l'écoulement de l'air serait insuffisant.
N'utilisez pas votre apparéil dans un endroit trop chaud, trop humide ou trop poussièreux. Température d'utilisation : 0 à 40 °C Humidité relative : 30 à 80 % - Ne pas utiliser cet apparéil dans un endroit ou il existe un risque de projection de liquides ou une humidité excessive comme une salle de bain, une cuisine ou au bord d'une piscine.
Si vous appeareil fonctionne de maniere inhabituelle, et particulierement s'il émet dessons ou des odeurs qui vous paraissent anormaux, débrancher le immédiatement et faîtes le examiner par un réparateur qualifié.
N'ouvre pas le coffret de l'appareil. Il n'existe à l'intérieur aucune piece d'entretien courant accessibles à l'utiliser et vous pouvez vous trouver en presence de tensions élevées même Si l'appareil est débranché du réseau. Toute intervention opérée par un personnel non agrée vous fera perdre l'avantage de la garantie et peut endommager l'appareil de manière irréversible.
RECEPTION DES SIGNAUX DE TELEVISION
Votre taveliseur / moniteur LCD TFT possede une tres bonne definiion d'imagc ( 600 x 800 ) qui lui permet de restituer tous les details de l'imag. Pour profiter pleinement de cet avantage en mode television, nous you recommandons d'utiliser une installation antenne de belle qualite et d'un bon niveau de sortie.
Si le niveau de signal antenné de votre installation est insuffisant (image soufflée, neige), nous vous conseillons d'utiliser un amplificateur de signaux télévision que votre distributeur vous conseillera.
Si la réception des signaux télévision est de mauvaise qualité (Images multiples dues aux échos) il sera peut être nécessaire de faire contrôle votre installation antenné ou selon la région adopter la technologie TNT (television numérique terrestre) qui vous apportera des images de qualité proche de celles d'un DVD et une qualité de son comparable à la qualité CD.
QUALITE DES ECRANS LCD
Malgré le sein apporté à la fabrication et au contrôle des écrans LCD TFT il subsiste sur certaines dalles des éléments d'image (Pixels) qui ont une luminosité différente de l'ensemble des points constituant l'image.
Ce phénomène est bien connu et concerne tous les fabricants d'écran et des fabricants de moniteurs ou de téléviseurs qui utilisent cette technologie.
Le nombre et la répartition de ces points qui peuvent être plus brillants ou moins brillants que le reste des Pixels qui constituent l'écran a fait l'objet d'une classification qui permet de quantifier ce qui peut constituer une génie pour l'utilisateur et définit un critère d'acceptation.
| PHENOMENE OBSERVE | CRITRERES D'ACCEPTATION |
| Ligne continue | Non acceptable |
| Point brillant | Acceptable ≤ 5 points |
| Point noir | Acceptable ≤ 8 points |
| Répartition des points | Acceptable : 2 points brillants consécutifs en vertical ou en horizontal |
| Acceptable : 2 points noirs consécutifs en vertical ou en horizontal. | |
| Non acceptable : ≥ 3 points brillants consécutifs en vertical ou en horizontal. | |
| Non acceptable: ≥ 3 points noirs consécutifs en vertical ou en horizontal. |
Tous les fabricants de dalles adoptent le même critère de qualité pour leur produit et les fabricants de produits finis moniteurs ou téléviseurs suivant ces recommendations.
Si l'écran du produit moniter ou téléviseur LCD entre dans les critères d'acceptation décrits dans le tableau ci-dessus, la responsabilité du fabricant du panneau ou celle du fabricant du moniter / téléviseur ne sera pas engagée et la garantie ne s'aupplies pas à ce cas de figure.
Dans certains cas limites ou si le phénomène est particulièrement génants, le constructeur ou le distributeur peuvent accepter de prendre en charge tout ou partie du changement de panneau mais cela constitue uniquement un geste commercial qui n'a aucun caractère obligatoire.
SOMMAIRE
| DESIGNATION | PAGE |
| Précautions d'utilisation. | 2 |
| Signaux télévision - Qualité des écrans LCD. | 3 |
| Utilisation de la télécommande. | 5-6 |
| Branchements et raccordements. | 7 |
| Branchement des piles de la télécommande. | 7 |
| Raccordement des prises. | 8 |
| Commandes locales. | 9 |
| Raccordement des cables. | 10/12 |
| Sélection de la source d'entrée. | 13 |
| Menu de préréglage du téléviseur. | 14 |
| Sous menu image. | 14 |
| Sous menu audio. | 15 |
| Réglage des canaux télévision. | 16 |

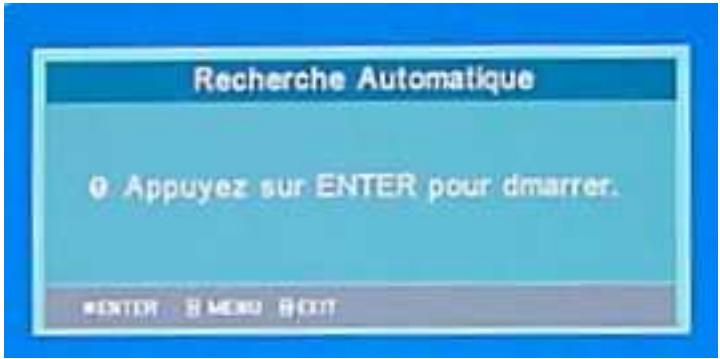

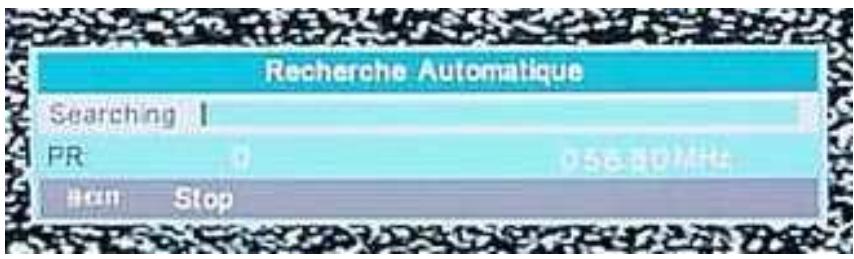

| Recherche automatique des canaux. | 16 |

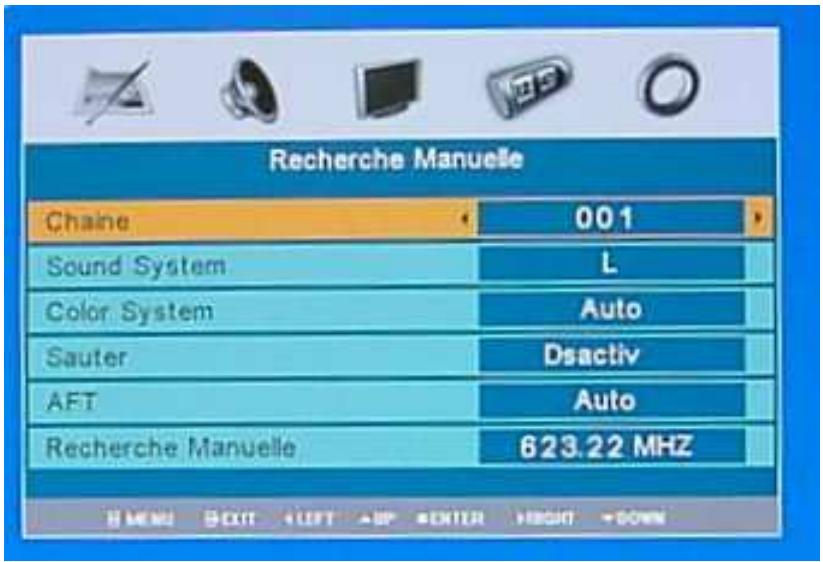

| Recherche manuelle des canaux. | 17 |

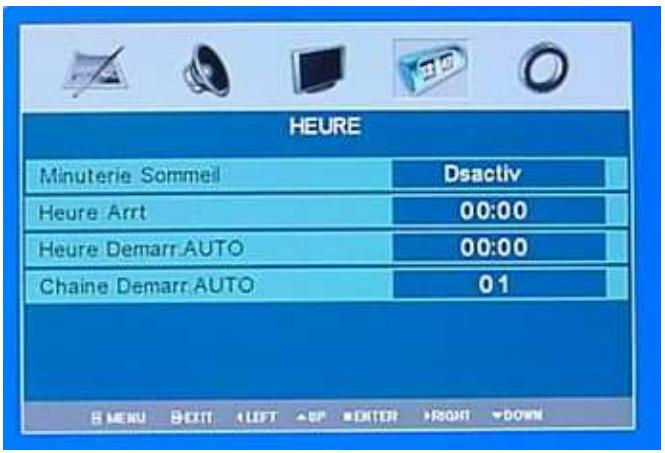

| Démarrage et Arrêt calculable. | 18 |

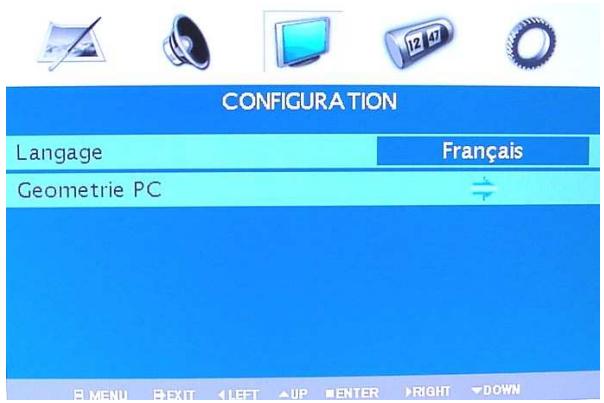

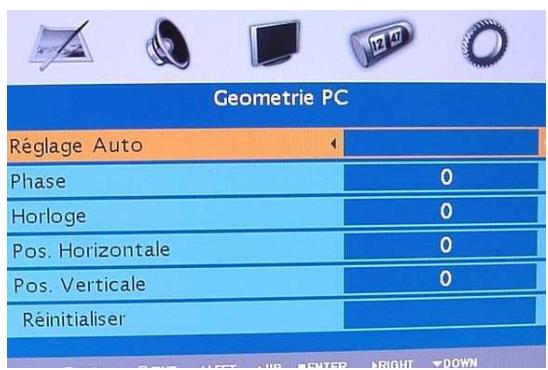

| Réglages de géométrie en mode PC. | 19 |
| Mode télétexte. | 20 |
| Modes d'affichage. | 21 |
| Spcifications. | 22 |
| Respect de l'environnement. | 23 |

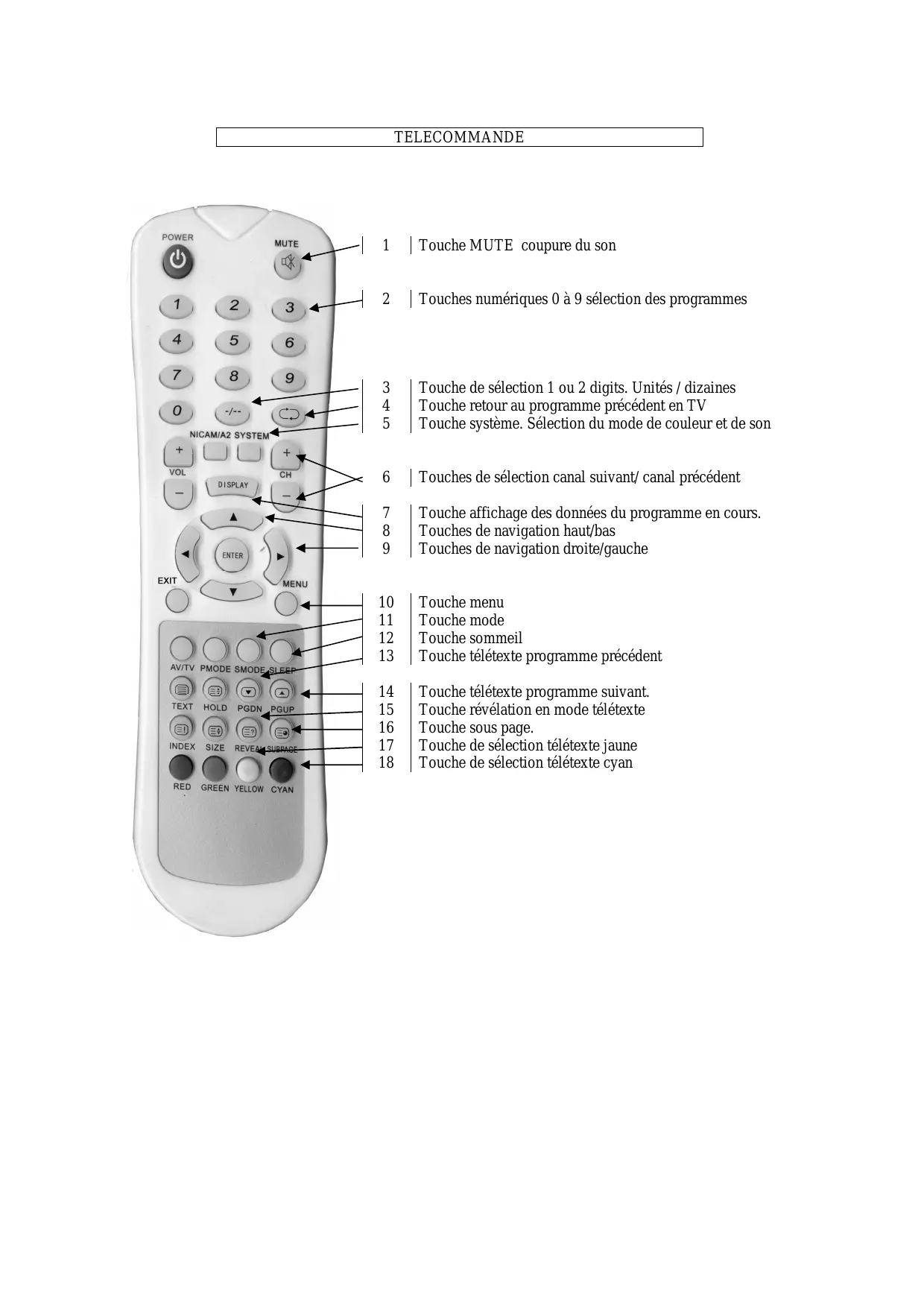

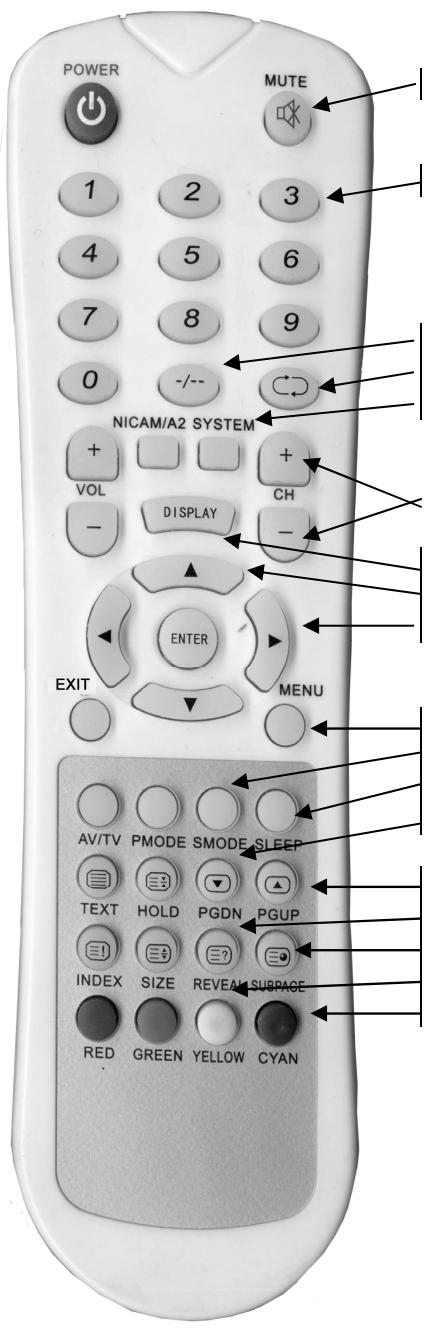

TELECOMMANDE
1 Touche MUTE coupure du son
2 Touches numériques 0 à 9 sélection des programmes
3 Touche de selection 1 ou 2 digits. Unités / dizaines
4 Touche retard au programme precedent en TV
5 Touche système. Sélection du mode de couleur et de son
6 Touches de selection canal suivant/ canal precedent
7 Touche affichage des données du programme en cours.
8 Touches de navigation haut/bas
9 Touches de navigation droite/gauche
10 Touche menu
11 Touche mode
12 Touche sommeil
13 Touche télétexte programme précédent
14 Touche télétexte programme suivant.
15 Touche révélation en mode télétexte
16 Touche sous page.
17 Touche de selection télétexte jaune
18 Touche de selection telétexte cyan

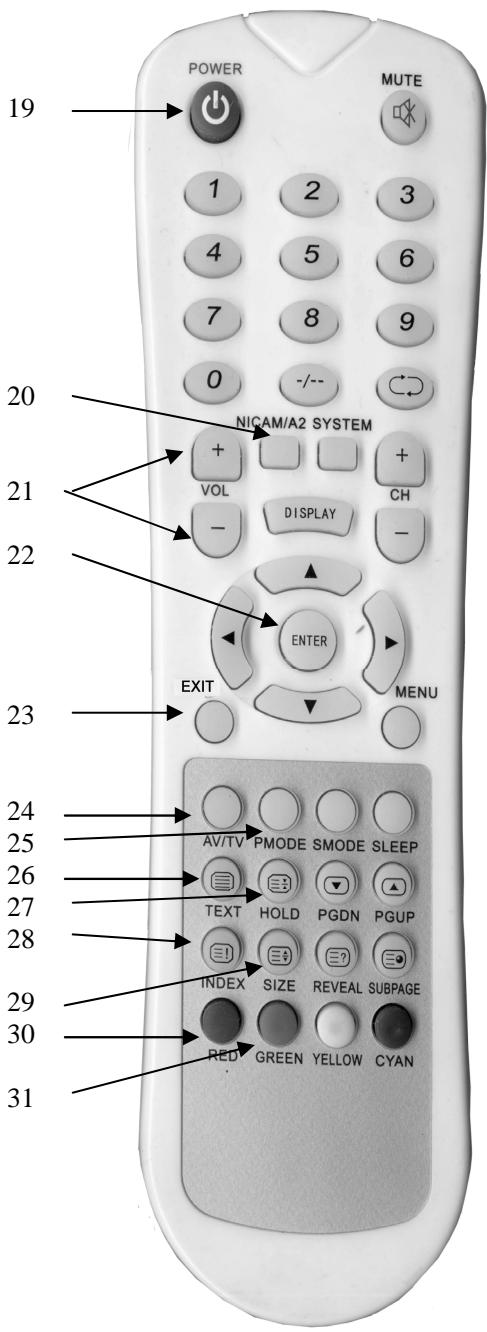

Touchemarche/veille
Appuyez sur cette touche pour allumer l'appareil.
Appuyez à nouveau pourmettre l'appareil en veille.
Touché de sélection NICAM / A2 / MONO
Cette touche n'est active qu'en TV et selon les programmes
Touches de réglage du volume sonore
Touche de validation des options
Touch de sortie du mode menu.
Touch de selection des sources d'entrée TV / AV
Touché de sélection des modes de correction Image
Touché de selection du mode télétexte entrée / sortie
Touché de verrouillage du mode télétexte
Touched'affichage des index tetexte
Touché de sélection de la taille des lettres du télétexte
Touche de selection telétexte rouge
Touch de selection télétexte verte

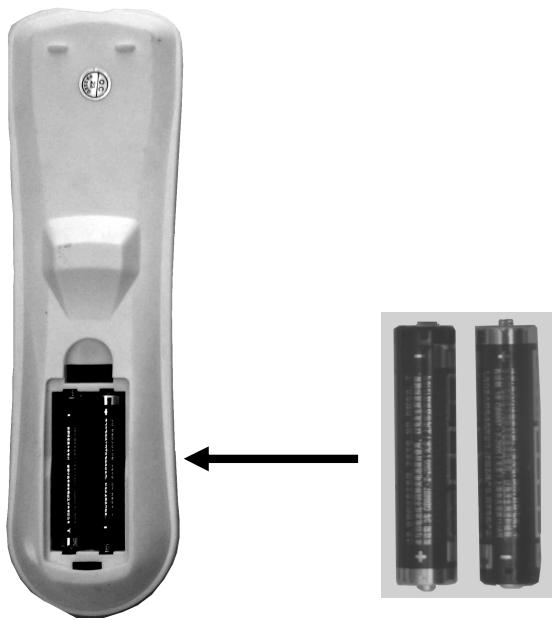

INSTALLATION DES PILES
Insérez les piles dans le logement piles de la télécommande, en respectant la polarité.
Lorsque la télécommande n'agit plus meme pre's du televiseur remplacez les pile usages.
Utilisez des piles 1.5V de type UM-4 ou AAA.
N'utilisez pas de piles rechargeables.
N'essayez pas de recharger des piles il y a un risque d'explosion ou d'incendie.
- Manipulez la télécommande avec précaution et évitez de la faire tomber afin d'éviter les risques de mauvais fonctionnement.
Si vous n'utilisez pas la télécommande pour une durée prolongée, retire z les piles de leur logement.
ATTENTION
Tenir les piles éloignées des enfants. Si un enfant venait à avaler une pile e appelez immediatement un docteur

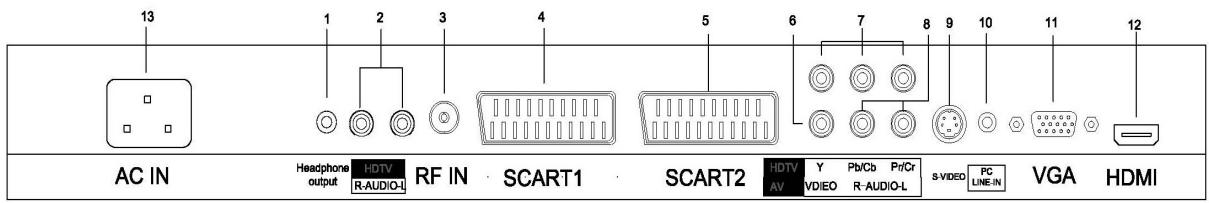

RACCORDEMENT DES PRISES
- Jack sortie casque ecouteurs
- Entrées Audio stéreo en mode HDTV
- Prise coaxiale antenné TV
- Prise Péritel 1 (SCART1)
- Prise Péritel 2 (SCART2)
- Entre Video composite CVBS
-
Entre RCA-HDTV (Y/Pb/Pr)
-
Prises RCA Entrée Audio stéreo mode AV
- Prise Video
- Jack entrée audio mode PC - VGA
- Prise SubD 15 Entreep PC - VGA
- Prise numérique HDMI
- Prise secteur
NOTA:
- Avant d'effectuer tout branchement entre apparciels ou éléments extérieurs, assurez vous que tous Les interrupteurs des apparciels soient sur la position arrêt.
Le bon affichage des images des images télévision ou Video dépend en grande partie d'un bon Raccordement aux sources de ces images. Il est important de bien identifier les prises de raccordement Avant de brancher les apparêls extérieurs tels que lecteur DVD, décodeur canal +, adaptateurs TNT Ou PC. Si les apparêls extérieurs ne sont pas branchés sur les prises adaptées à ces apparêls, la Qualité d'image peut être fortement dégradée.

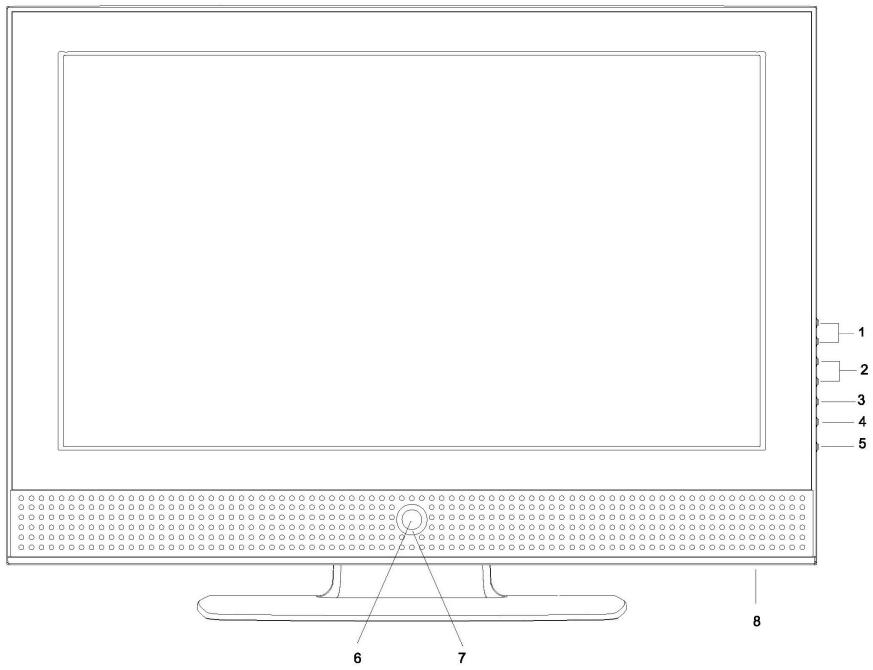

COMMANDES LOCALES
| COMMADE | FONCTION | |
| 1. | VOL + / - | Augmentation ou diminution du volume sonore.Ajustage des valeurs en mode Menu OSD. |
| 2. | CH □ / □ | Accès aux canaux supérieurs ou inférieurs en mode TV.Sélection des options en mode Menu. |
| 3. | MENU | Touche d'entrée ou de sortie du mode Menu. |
| 4. | SOURCE | Touche de sélection des entrées TV / SCART 1 / SCART 2 / VidéoS-Viséo / Y, Pb, Pr /VGA et HDMI |
| 5. | O | Touchche veille / marche |
| 6. | Témoin de fonctionnement | Allumé en rouge en mode veille. Passe en vert en mode marche. |
| 7. | Récepteur télécommande | Réception des informations infra rouge de la télécommande. |
| 8. | Interrupteur secteur | Coupure ou mise sous tension secteur de l'appareil. |

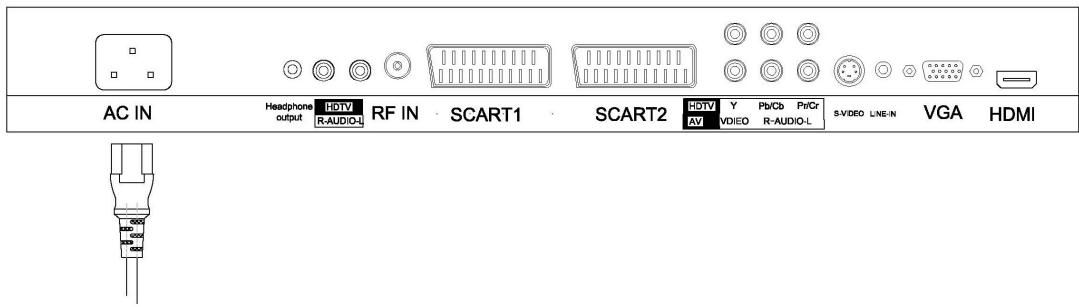

RACCORDEMENT DU CORDON SECTEUR
- Branchez le cordon secteur sur la prise 13 du téléviseur, puis raccordez la fiche secteur à une prise Secteur de votre installation électrique.
- Appuyez sur la touche marche située sous le téléviseur pour alimenter l'appareil. Le tímoin de Fonctionnement s'allume alors en rouge.

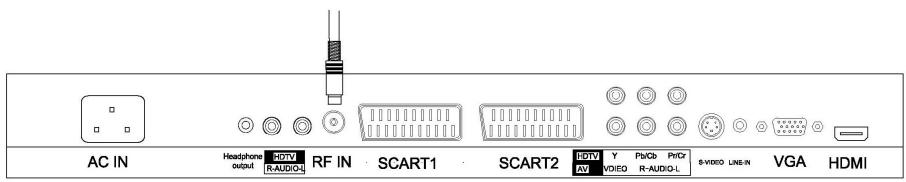

Raccordez le cable d'arrivee antenn en branchant la fiche coaxiale 75 Ohms dans la prise antenn du taveliseur.

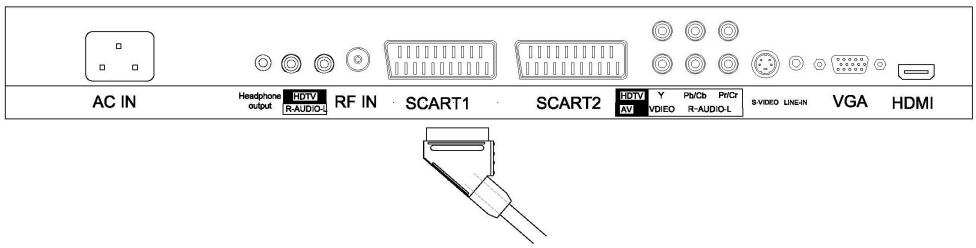

BRANCHEMENT DES PRISES SCART
- Branchez las apparèils extérieurs sur la prise SCART 1 ou sur la prise SCART2 selon la qualité d'image. Que vous désirez obtenir.
SCART 1 Entrées RVB ou Entrées / sorties CVBS. Les entrées RVB permettent une(Meilleure) Reproduction d'image et peuvent être employées pour l'affichage des images d'un Lecteur DVD.
SCART 2 Seules les entrées sortie CVBS sont disponibles sur cette prise.
Pour selectionner la prise SCART utilisée, appuyez sur la touche AV de la télécommande et positionnez Le curseur sur la prise utilisée à l'aide des touches de navigation / A.
NOTA : Le raccordement d'un écodeur Canal + devra se faire sur la prise péritel SCART 1

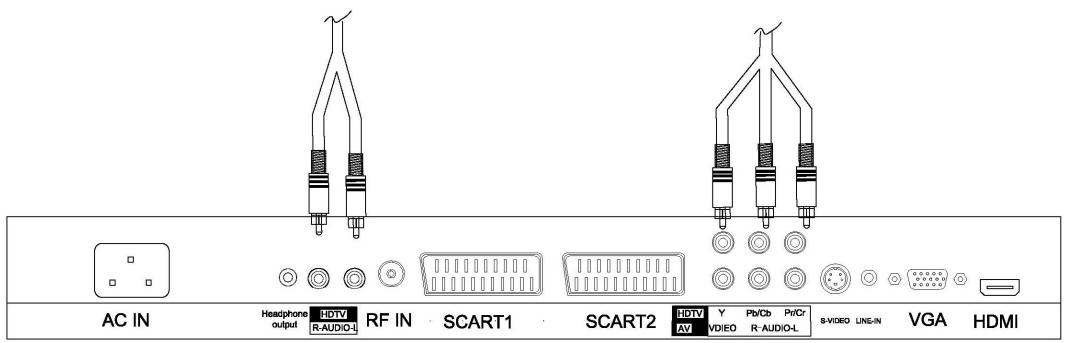

BRANCHEMENT DES PRISES YUV
- Branchez les prises YUV et les prises Audio correspondantes comme indiqué ci-dessous.
Les prises YUV peuvent être utilisées avec un lecteur DVD récent pour obtenir une image de très bonne Qualité grâce au balayage progressif des écrans LCD.
Les prises YUV ne transmettent que l'image, il est donc nécessaire de brancher les cables Audio Sur les entrées RCA correspondantes.
- Pour sélectionner les prises YUV, appuyez sur la touche AV de la télécommande et positionnez le Curseur sur la position COMPONENT YUV.

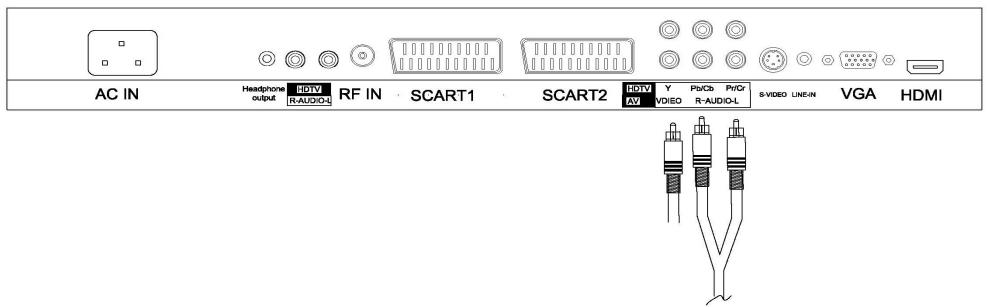

BRANCHEMENT DE LA PRESE VIDEO COMPOSITE CVBS
- Branchez le cable de video composite comme indiqué sur la figure ci-dessous.
Branchez les deux câbles Audio gauche et Droit correspondant au mode entrée video composite. - Pour sélectionner le mode videoe composite, appuyez sur la touche AV de la télécommande et Positionnez le curseur sur la position videoe composite CVBS.

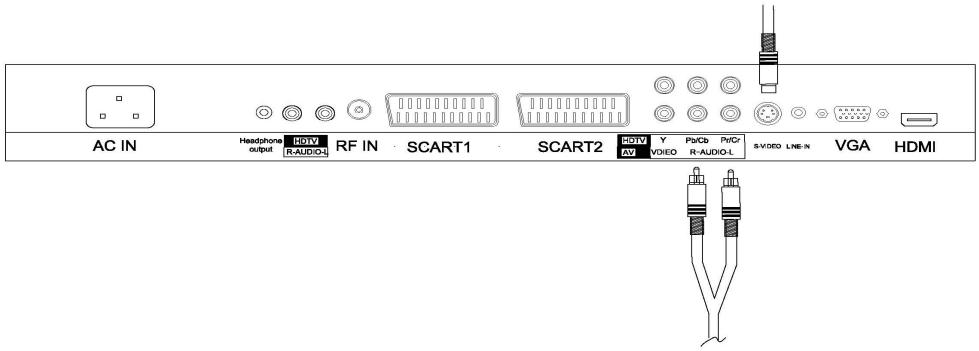

BRANCHEMENT DE LA PRESE S-VIDEO
- Branchez la prise S-Viséo comme indiqué sur la figure ci-dessous.
Branchez les cables Audio stéreo correspondants au mode S-Video. - Pour sélectionner le mode S-Video, appuyez sur la touche AV de la télécommande et positionnez le Curseur sur la position S-Video.

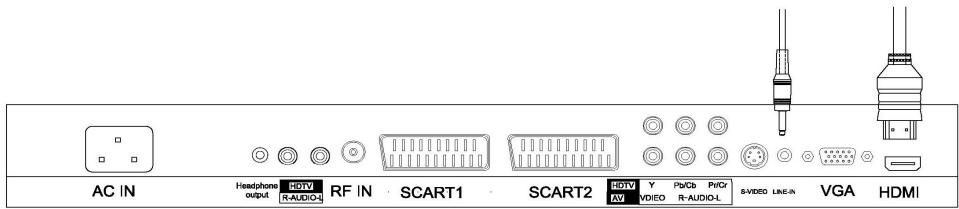

BRANCHEMENT DE LA PRESE HDMI (HIGH-DEFINITION MULTIMEDIA INTERFACE)
- Branchez la prise HDMI comme indiqué sur la figure ci-dessous.
La prise HDMI transmet les informations image et son sous forme de signaux numériques non Compressés et ce mode de transmission est compatible avec les nouveaux standards de télévision Haute Définition.
Dans le seul cas ou le cable utilisé est de type DV I-HDMI il sera nécessaire de brancher un cable Spécifique pour la transmission de l'Audio.
- Pour sélectionner le mode HDMI, appuyez sur la touche AV de la télécommande et positionnez le Curseur sur la position HDMI.

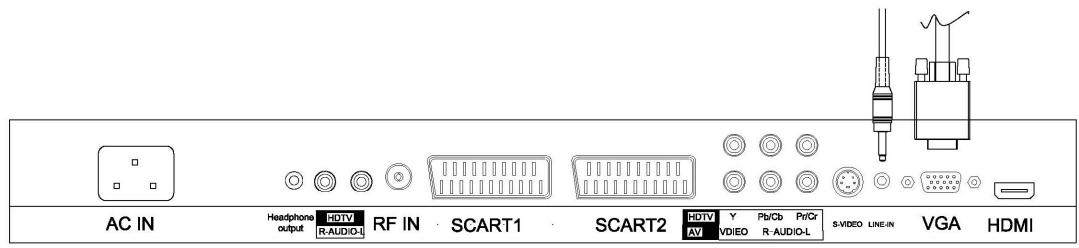

RACCORDEMENT A UN PC
- Branchez la prise de sortie SUBD 15 du PC sur l'entrée VGA de l'appareil comme indiqué sur la Figure ci-dessous.
Branchez le jack Audio Stereo sur l'entrée Jack du TV/ Moniteur.
- Pour sélectionner le mode PC, appuyez sur la touche AV de la télécommande et positionnez le curseur Sur la position PC.

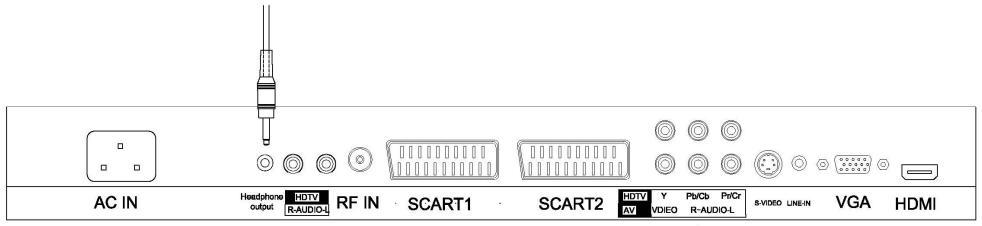

ECOUTE AU CASQUE
Il est possible de branchez un casque stéreo sur l'appareil afin de ne pas génér l'entourage avec le son issu des haut-parleurs.
UTILISATION DE L'INTERRUPTEUR SECTEUR
Un interrupteur secteur situé sous le coté droit de l'appareil permet de couper complètement l'alimentation du téléviseur.
Pour une utilisation frequente de l'ordinateil, il est possible de n'utiliser que la commande marche / veille du téléviseur.
Si l'appareil n'est pas utilisé pour quelques jours ou pour épargner l'énergie il est conseillé d'eteindre le téléviseur à l'aide de l'interrupteur secteur.
Lors de la mise en route de l'appareil par l'interrupteur secteur, le téléviseur se trouvera automatiquement en mode veille et il faudra appuyer sur la touche Marche / Veille pour allumer l'appareil.
TEMOIN LUMINEUX MARCHE/VEILLE
- Si l'interrupteur secteur est sur arrêt le témoin lumineux sera éteint.
Si le télévisueur est en mode Veille, le témoin sera allumé en rouge. - Si le télévisueur est en mode Marche, le témoin sera allumé en vert.
UTILISATION DES MENUS
- Appuyez sur la touche MENU de la télécommande ou du clavier local pour acceder au menu principal.
Utilisez les touches de navigation / pour selectionner un des sous menus
Utilisez les touches de navigation / pour selectionner une option de réglage.
Utilisez à nouveau les touches de navigation / pour ajuster l'option可以选择. - Appuyez sur la touche ENTER pour confirmer etémoriser votrechoix.
- Appuyez sur la touche MENU pour revenir au réglage précédent ou sur al touche EXIT pour sortir du Mode MENU.
SELECTION DE LA SOURCE D'ENTREE
Lorsque tous les apparèils auxiliaires auront été branchés à l'arrière de l'appareil, il sera nécessaire de seLECTIONner la source d'entrée que vous souhaitez regarder.
Appuyez sur la touche AV de la télécommande et déplacez le curseur à l'aide des touches de navigation / pour le positionner sur la source choisisie.
Appuyez ensuite sur la touche ENTER ou sur les touches de navigation / pour valider votre choix. La source active sera affichée en surbrillance.
| SOURCE CHANGE |
| TV |
| SCART 1 |
| SCART 2 |
| VIDEO |
| S-VIDEO |
| HDTV |
| VGA |
| HDMI |

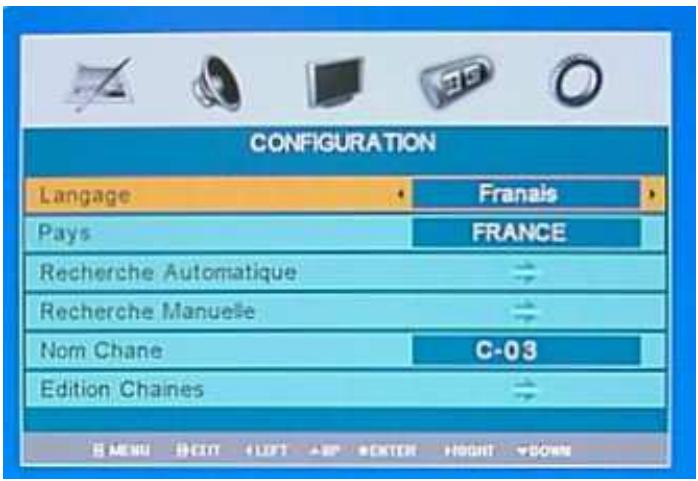

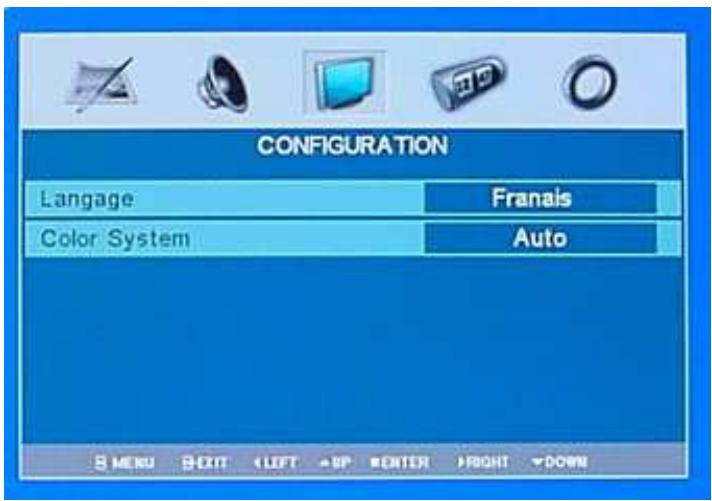

En appuyant sur la touche MENU, vous accéderez aux sous menus qui vous permettrons de préfigler les paramètres de l'image et du son selon votre propre choix.
Les menus seprésentent de la maniere suivante :
La partie supérieure du menu affiche 5 icones représentant les sous menus des paramêtres à régler.
L'icone delimitee par un cadre indique le sous menu actif.
Utilisez les touches de navigation / pour selectionner le sous menu choisi.
La ligne située sous les icones indique le nom du sous menu actif (Image par exemple).
- Les lignes situées sous le titre indiquent sur la partie gauche le paramètre qui peut être ajusté et sur La partie droite la valeur ou la désignation de ces paramêtres.
Utilisez les touches de navigation / pour acceder au parametre à ajuster.
Le paramètre selectionné sera affiché en surbrillance.
- Une fois le paramètre seLECTIONné, utilisez les touches de navigation / pour acceder au réglage.
- Selon le paramètre à ajuster il sera nécessaire ou non de valider votre choix en appuyant sur la touche ENTER.

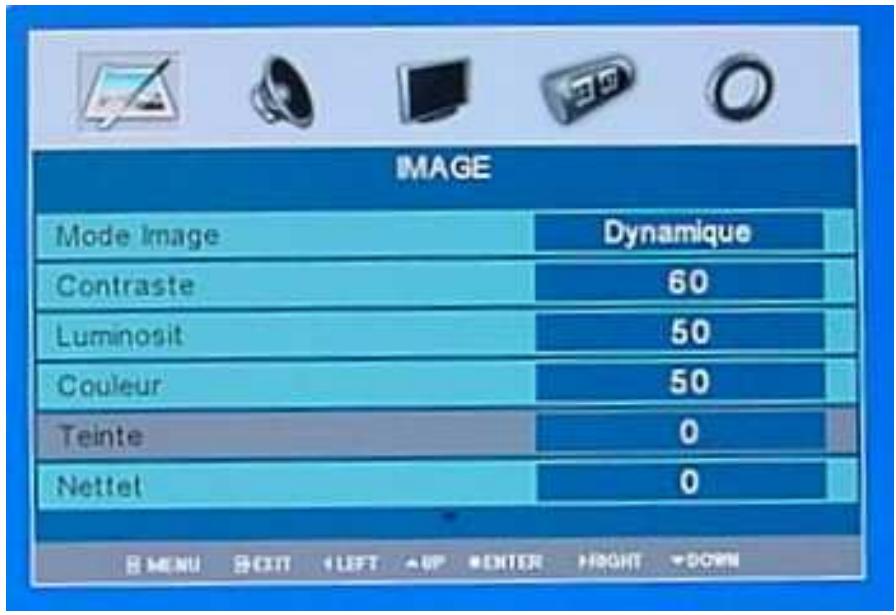

1. SOUS MENU IMAGE
Le sous menu image donnea acces aux reglages suivants :
Mode Image : 4 Options d'image UTILISATEUR/DYNAMIQUE/STANDARD/DOUX
- Contraste: Réglage continu de 0 à 100 Valeur moyenne 50.
Luminosite: Réglage continu de 0 à 100 Valeur moyenne 50.
Couleur:Réglage continu de 0 à 100 valeur moyenne 50.
- Teinte: Accessible uniquement en mode NTSC
- Nettété: Réglage de -50 à +50 Valeur moyenne 0.

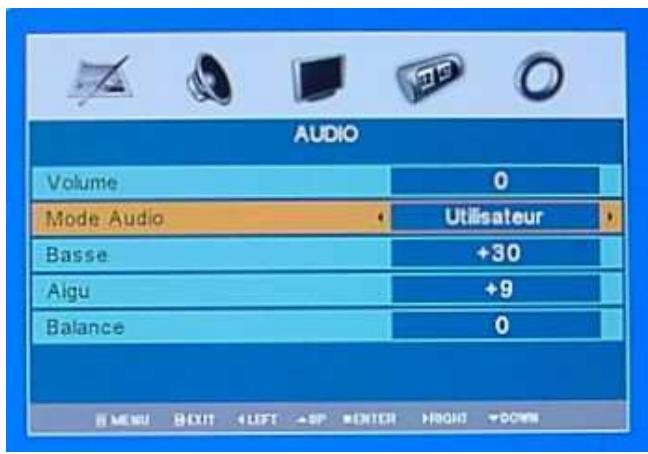

2. SOUS MENU AUDIO
Le sous menu Audio donne accès aux réglages suivants :
Volume: Reglage continu de 0 à 100 du volume sonore.
Mode Audio: 5 modes d'égalisation sont possibles UTILISATEUR (basses et aigus régables) STANDARD / CINEMA / MUSIQUE / NOUVELLES.
Basses: Régibles de -50 à +50 réglage normal 0.
Aigus: Reglables de -50 à +50 réglage normal 0.
Balance: Reglage de répartition des haut-parleurs gauches et droite de -50 à +50 réglage normal 0.
Le sous menu configuration donne accès aux réglages suivants :
1) Langage : Choix de la langue (Français pour la France).
2) Choix du système de couleur « COLOR SYSTEM): SECAM pour la France, PAL pour les autres pays d'Europe AUTO pour une utilisation multistandards.
Dans les modes d'entrée Video CVBS, S-VIDEO, YUV, HDMI ces seuls réglages sont accessibles dans le sous menu configuration.
Lorsque le mode d'entrée seLECTIONné est le mode TV télévision, le sous menu configuration compte 4 lignes supplémentaires permettant de régler les canaux télévision.
1) Langage: Français pour la France.
2) Pays : France.
3) Recherche Automatique: Recherche automatique des canaux dont on ne connait pas la fréquence ou le numéro de canal. Ce mode de recherche le plus simple permet de memoriser les canaux télévision reçus dans la région de réception. Le système classera ces canaux dans l'ordre ou ils auront été trouvés.
4) Recherche Manuelle: Recherche manuelle des canaux. Ce mode de recherche permet de régler canal par canal les programmes télévision pouvant être reçus dans la région. Ce mode permet également de désirir d'afficher ou non un canal donné (Option sauter).
5) Nom (numéro) de la chaîne : Affichage du numéro de chaîne.
6) Edition chaîne : Cette option permet de classer les programmes télévision dans un ordre différent de celui imposed par le mode recherche automatique :
RECHERCHE AUTOMATIQUE DES CANAUX TELEVISION
Assurez you avant de lancer une recherche des canaux que le cordon antenné est correctement branché, que le système de son programme soit le système français L ou que le pays de recherche soit lui aussi le France.
- Dans le sous menu configuration, Sélectionnéz « Recherche automatique » à l'aide Des touches de navigation / .
- Appuyez sur la touche navigation pour afficher la boîte de dialogue recherche automatique.
- Appuyez sur la touche ENTER pour lancer la recherche automatique des canaux.
- Un bar graphe affiché à l'écran vous informera sur la position de la recherche, la fréquence en cours. De recherche et le nombre de canaux trouvés sera affiché à gauche de l'écran.
Le curses de recherche des canaux se developspera de gauche a droite, chaque canal television rencontre sera memorise et l'indicateur de programmes PR sera incrementede'une unité 1,2,3....
RECHERCHE MANUELLE DES CANAUX
- Dans le sous menu configuration, Sélectionnez « recherche manuelle » à l'aide des touches de Navigation / et lancez la recherche manuelle en appuyant sur la touche de navigation .
Un nouveau tableau s'affiche avec les options suivantes :
1) Numéro de chaîne ou de programme. Entrez le numéro du programme à régler.
2) Système de son SOUND SYSTEM : L pour la France.
3) Système de couleur COLOR SYSTEM : Choisissez AUTO ou SECAM pour le France.
4) Option sauter : Vous pouvez conserver le canal affiché (option sauter désactivée) ou ne pas en tener compte lors de la recherche de programme canal par canal.
5) Option AFT : Cette option permet un meilleur calage des fréquences. Positionnez cette option sur AUTO.
6) Recherche manuelle: La fréquence du canal a à régler manuellement s'affiche dans cette fenêtre.
- SOUS MENU HEURE
Le sous menu HEURE permet de démarrer un programme ou de l'arrête à une hour prééglée.
L'option minuterie sommeil permet de programmer la coupure du téléviseur après une durée Préréglée de « OFF » pas d'arrêt à 15 / 30 / 60 / 90 / 120 minutes.
L'option heures d'arrêt permet d'arrêter un programme après une durée calculable progressive.
- L'option heures de démarrage AUTO permet de programmer le démarrage du téléviseur après une Durée calculable progressivement.
- L'option chaîne du démarrage AUTO permet de sélectionner le programme sur lequel le téléviseur Demarrera après la durée préprogrammée à la ligne précédente.

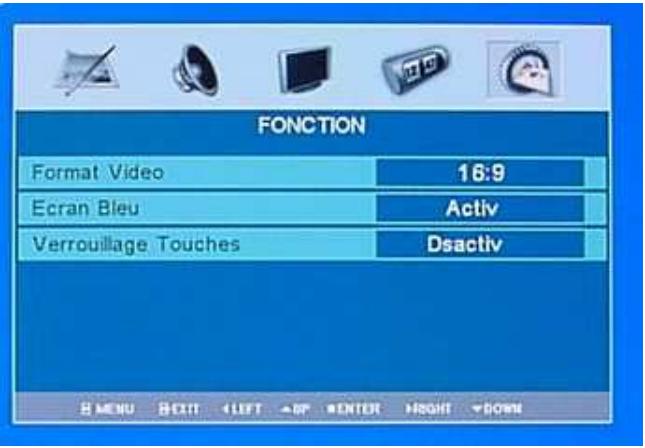

- SOUS MENU FONCTION
Le sous menu fonction donne acces aux options suivantes :
- Format video : Cette option permet deCHOISIR le format d'affichage en fonction du programme télévision Transmis. Si le programme est transmis en format 4 : 3 il est préféable de le visionner dans ce format Pour ne pas déformer les images.
- Les options de format disponibles sont : Original, le format affché est la format de l'image transmise 16:9 / 19:9 ZOOM / 19 : 9 Sous titres / 14 : 9.
L'option écran bleu permet d'afficher un écran bleu en l'absence d'image en provenance de la source Sélectionnée. - L'option verrouillage touches permit de rendre inactive l'action sur les touches du clavier local Du téléviseur.
6. REGLAGES ACCESSIBLES EN MODE PC
Ces réglages permettent de sélectionner le langage du menu et de régler les paramètres de géométrie en mode PC.
Ces réglages ne sont accessibles que si le sélection source d'entrée est positionné sur PC.
- Sélectionnéz le paramètre à régler à l'aide des touches de navigation / .
- Appuyez sur la touche de navigation pour acceder aux paramètres de réglage.
- Sélectionnez le paramètre à régler à l'aide des touches de navigation / .
L'option réinitialiser permet de revenir aux prééglages usine.

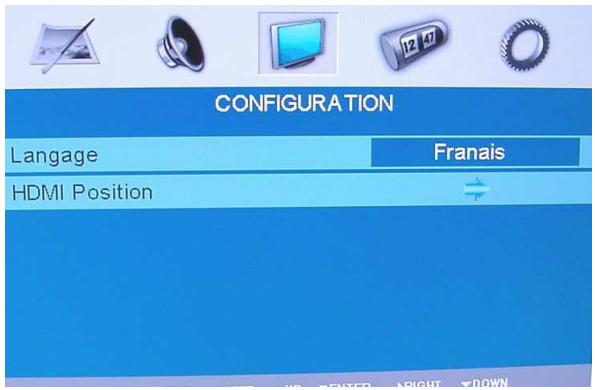

7. REGLAGES ACCESSIBLES EN MODE HDMI
Lorsque l'entrée HDMI est selectionnée deux options sont presents.
Option language: Français
Option position de l'image en vertical ou en horizontal avec possibilité de réinitialiser le réglage.
8. FONCTION TELETEXTE
La plupart des programmes de télévision diffusent des informations (nouvelles, météo, sport...) qui peuvent s'afficher sur l'écran de votre téléviseur. Cette caractéristique nommée télétexte est accessible de la manière suivants:
AFFICHAGE DU TELETEXTE
- Sélectionnez un programme qui émet des informations télétexte.
- Appuyez sur la touche TEXT de la télécommande.
- Sélectionnez la page correspondant aux boutons colorés de la télécommande.
- Vous pouze taper directement les trois chiffres de la page a visionner sur les touches numériques de la Télecommande.
- Vous pouvez acceder aux pages suivantes ou precedentes en utilisant les touches CH + / CH - de La télécommande.
- Vous pouvez afficher simultanément l'image du programme TV et le télétexte.
- Vous pouvez bloquer une page de télétexte en appuyant sur la touche HOLD de la télécommande. Appuyez à nouveau sur la touche HOLD pour rechercher d'autres pages.
- Appuyez sur la touche INDEX pour afficher le contenu de la page.
- Appuyez à nouveau sur la touche TEXT de la télécommande pour revenir au mode télévision.
FONCTION ZOOM DU TELETEXTE
- Vous pouvez agrandir le texte affiché de la manière suivante :
- Appuyez sur la touche SIZE de la télécommande pour agrandir la partie supérieure de la page de texte.
- Appuyez à nouveau sur la touche SIZE pour agrandir la partie inférieure de la page.
- Appuyez une fois encore sur la touche SIZE pour revenir à la taille d'image originale.
- Appuyez sur la touche REVEAL de la télécommande pour afficher les informations cachées du texte.
Appuyez à nouveau sur la touche REVEAL pour masquer ces informations. -
Appuyez sur la touche SUBPAGE de la télécommande pour sélectionner une sous page du texte.
-
MODES D'AFFICHAGE COMPATIBLES
MODE YUV-HDTV
| MODE | RESOLUTION | FREQUENCY HORIZ. (KHz) | FREQUENCY VERT. (H) |
| 576i | 576 | 15.63 | 50.00 |
| 480i | 480 | 15.73 | 59.94/60.00 |
| 576i | 576 | 31.26 | 50.00 |
| 480p | 480 | 31.47 | 59.94/60.00 |
| 1080i/50 | 1080 | 28.13 | 50.00 |
| 1080i/60 | 1080 | 33.45 | 59.94/60.00 |
| 720p/60 | 720 | 44.96 | 59.94/60.00 |
MODE RVB
| MODE | RESOLUTION | FREQUENCY HORIZ. (KHz) | FREQUENCY VERT. (H) |
| DOS | 720X400 | 31.5 | 70.0 |
| VGA | 640X480 | 31.5 | 60.0 |
| VGA | 640X480 | 37.9 | 72.0 |
| VGA | 640X480 | 37.5 | 75.0 |
| SVGA | 800X600 | 37.9 | 60.0 |
| SVGA | 800X600 | 47.2 | 72.0 |
| SVGA | 800X600 | 46.9 | 75.0 |
| XGA | 1024X768 | 48.4 | 60.0 |
| XGA | 1024X768 | 56.6 | 70.0 |
| XGA | 1027X768 | 60.0 | 75.0 |
| WXGA | 1280X768 | 64.0 | 60.0 |
| SXGA | 1280X1024 | 64.0 | 60.0 |
MODE HDMI
| MODE | RESOLUTION | FREQUENCY HORIZ. (KHz) | FREQUENCY VERT. (H) |
| VGA | 640X480 | 31.47 | 59.94 |
| 576P | 720X576 | 31.25 | 50.00 |
| 1080I/50 | 1920X1080 | 28.13 | 50.00 |
| 1080I/60 | 1920X1080 | 33.75 | 60.00 |
| 720P/50 | 1280X720 | 37.50 | 50.00 |
| 720P/60 | 1280X720 | 45.00 | 60.00 |
Les autres modes qui ne figurent pas sur les tableaux ci-dessus peuvent ne pas etre compatibles.
SPECIFICATIONS
| Ecran LCD | Taille | Diagonale 32 pouces 81 cm |
| Surface d'affichage | 408 (H) x 306 (L) | |
| Type | TFT couleur | |
| Pas des pixels | 0.51 (H) x 0.51 (L) | |
| Angle de vision | 89/89/89/89 | |
| Fréquence | Fréquence horizontal | 30 KHz à 48 KHz |
| Fréquence verticale | 50 Hz à 75 Hz | |
| Affichage couleurs | 16.7 M | |
| Mode d'affichage | Mode recommendé | 1366x768 à 60 Hz |
| Mode maximum | 13366x 768 à 75 Hz | |
| Signal d'entrée | Entrée synchro | H/V séparé TTL |
| Vidéo | 1 Vcc sur 75 Ohms | |
| Mode télévision | Standard de couleur | PAL / SECAM / NTSC (en Video) |
| Norme audio | DK / I / BG / L | |
| Entrées Vidéo | CVBS, S-VIDEO, RVB, YUV HDMI | |
| Alimentation | Secteur | 100 V – 240 V (50 / 60 Hz) |
| Consommation | Maximum | 150W |
| En voille | Moins de 5 W | |
| Dimensions | 517 x 500 x 202 mm | |
| Poids | 20.0 Kg | |
| Température | Température d'utilisation | 5°C à 35°C |
| Température de stockage | - 20 °C à + 40 °C | |
| Humidity | Utilisation | 10 % à 80 % |
| Stockage | 5 % à 95 % | |
| Paramètres AUDIO | Entrée canal gauche | RCA Blanche L / 0.5 V RMS |
| Entrée canal droit | RCA Rouge R / 0.5 V RMS | |
| Sortie canal gauche | 0.3 V RMS | |
| Sortie Canal droit | 0.3 V RMS | |
| Réponse en fréquence | 10 Hz / 12 KHz (TV) / 15 KHz AV |
ACCESSIONS
- Manuel d'utilisation
- Télecommande avec piles
- Cordon secteur
- Câble péritélevision
- Cable Audio
- Câble S-VIDEO
- Cordon antenna
- Câble YUV
- Câble HDMI
Fourni
Fourni
Fourni
Option
Option
Option
Option
Option
Option
Ce pictogramme signifie qu'il ne faut pas jeter les apparéils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles deContainir peuvent nuire à la santé et à l'environnement.
Faites reprendre les apparciels par votre distributeur ou utilisez les moyens de collecte selective mis a votre disposition par votre commune.
Cet averissement est valable pour les piles de la télécommande. Déposez les piles usagées dans les containers mis à votre disposition dans les lieux de distribution des produits électriques et électroniques.
Ce pictogramme signifie que ce produit a ete manufactured avec des composants et des procedes de fabrication qui respectent l'environnement. La fabrication de ce produit exclut tous les metaux qui figurent dans la liste des composants dangereux tels que le plomb, le cadmium et les composes qui ne s'eliminent que difficilement dans la nature
