MODE D'EMPLOI TR90BL1 SMEG

Sommaire

1 Avertissements 76

1.1 Avertissements généraux de sécurité 76 1.2 Plaque d'identification 77 1.3 Responsabilité du fabricant 77 1.4 But de l'appareil 77 1.5 Élimination 77 1.6 Ce manuel d'utilisation 78 1.7 Comment lire le manuel d'utilisation 78

2 Description 79

2.1 Description générale 79 2.2 Plan de cuisson 79 2.3 Panneau de commandes 80 2.4 Autres parties 81 2.5 Accessoires disponibles 81

3 Utilisation 83

3.1 Avertissements 83 3.2 Première utilisation 84 3.3 Utilisation des accessoires 84 3.4 Utilisation du compartiment de rangement 86 3.5 Utilisation du plan de cuisson 86 3.6 Utilisation du four 87 3.7 Conseils pour la cuisson 89 3.8 Horloge programmateur 90

4 Nettoyage et entretien 94

4.1 Avertissements 94 4.2 Nettoyage de l'appareil 94 4.3 Démontage de la porte 95 4.4 Nettoyage des vitres de la porte 96 4.5 Nettoyage de l'intérieur du four 96 4.6 Entretien extraordinaire 97

5 Installation 99

5.1 Raccordement du gaz 99 5.2 Adaptation aux différents types de gaz 102 5.3 Branchement électrique 107 5.4 Positionnement 108

Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l'appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com

1 Avertissements

1.1 Avertissements généraux de sécurité

Dommages corporels

• L'appareil et ses parties accessibles deviennent très chauds durant l'utilisation.
• Ne touchez pas les éléments chauffants durant l'utilisation.
• Éloignez les enfants de moins de huit ans s'ils ne font pas l'objet d'une surveillance constante.
• Les enfants ne doivent pas jouer avec l'appareil.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sous la supervision et en recevant la formation d'adultes et de personnes responsables de leur sécurité.
• Durant l'utilisation, ne posez pas sur l'appareil des objets métalliques comme des couteaux, des fourchettes, des cuillers et des couvercles.
• Mettez l'appareil hors tension après l'utilisation.
• N'essayez jamais d'éteindre une flamme/incendie avec de l'eau : mettez l'appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge.
• Les opérations de nettoyage et

d'entretien ne doivent jamais être effectuées par des enfants sans surveillance.

• Du personnel qualifié doit effectuer l'installation et les interventions d'assistance dans le respect des normes en vigueur.
• Ne modifiez pas cet appareil.
• N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes.
• N'essayez jamais de réparer l'appareil sans l'intervention d'un technicien qualifié.
• Si le câble d'alimentation électrique est abîmé, contactez immédiatement le service d'assistance technique qui se chargera de le remplacer.
• N'ouvrez pas le compartiment de rangement lorsque le four est allumé et encore chaud.
• Les objets laissés dans le compartiment de rangement pourraient être très chauds après l'utilisation du four.

Dommages subis par l'appareil

• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).
• Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu'au point d'arrêt. Les dispositifs de blocage mécanique de sécurité empêchent l'extraction accidentelle de la grille et doivent être tournés vers le bas et vers l'arrière du four.
• Utilisez éventuellement des outils en bois ou en plastique.
• Ne vous asseyez pas sur l'appareil.
• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.
• Ne laissez pas l'appareil sans surveillance durant la cuisson, car des graisses et des huiles peuvent s'en écouler.
• Ne laissez aucun objet sur les surfaces de cuisson.
• N'utilisez jamais l'appareil en guise de chauffage ambiant.
• Emportez des abondants résidus d'aliments ou des débordements des cuissons précédentes de l'intérieur du four.

Pour cet appareil

• Avant de remplacer la lampe, débranchez l'appareil.
• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte.
• Vérifiez qu'aucun objet ne reste coincé dans la porte du four.

1.2 Plaque d'identification

La plaque d'identification contient les données techniques, le numéro de série et le marquage. N'enlevez jamais la plaque d'identification.

1.3 Responsabilité du fabricant

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par :

• l'utilisation de l'appareil différente de celle prévue ;
• le non-respect des prescriptions du manuel d'utilisation ;
• l'altération, même d'une seule pièce de l'appareil ;
• l'utilisation de pièces détachées non originales.

1.4 But de l'appareil

• Cet appareil est destiné à la cuisson d'aliments dans le milieu domestique. Toute autre utilisation est impropre.
• Cet appareil n'est pas conçu pour fonctionner avec des temporisations externes ou des systèmes de commande à distance.

1.5 Élimination

Cet appareil doit être éliminé séparément des autres déchets (directives 2002/95/CE, 2002/96/CE, 2003/108/CE). Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur.

Pour éliminer l'appareil :

- Coupez le câble d'alimentation électrique et enlevez-le avec la fiche.

Tension électrique Danger d'électrocution

• Mettez l'appareil hors tension.
• Débranchez le câble d'alimentation électrique de l'installation électrique.

- Confiez l'appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l'achat d'un appareil équivalent, à raison d'un contre un.

On précise que pour l'emballage de nos produits, nous utilisons des matériaux non polluants et recyclables.

- Confiez les matériaux de l'emballage aux centres de collecte sélective.

Emballage en plastique Danger d'asphyxie

• Ne laissez jamais sans surveillance l'emballage ni ses parties.
• Évitez que les enfants jouent avec les sachets en plastique de l'emballage.

1.6 Ce manuel d'utilisation

Ce manuel d'utilisation fait partie intégrante de l'appareil. Conservez-le en parfait état et à portée de main de l'utilisateur pendant tout le cycle de vie de l'appareil.

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil.

1.7 Comment lire le manuel d'utilisation

Ce manuel d'utilisation utilise les conventions de lecture suivantes :

Avertissements

Informations générales sur ce manuel d'utilisation, la sécurité et l'élimination finale.

Description

Description de l'appareil et de ses accessoires.

Utilisation

Informations sur l'utilisation de l'appareil et des accessoires, conseils de cuisson.

Nettoyage et entretien

Informations pour un nettoyage et un entretien corrects de l'appareil.

Installation

Informations pour le technicien qualifié : installation, mise en fonction et essai.

Avertissement de sécurité

Information

Suggestion

1. Séquence d'instructions pour l'utilisation.

- Instruction d'utilisation individuelle.

2 Description

2.1 Description générale

1 Dosseret 2 Plan de cuisson 3 Panneau de commandes 4 Lampe 5 Joint

6 Porte 7 Turbine 8 Compartiment de rangement

1,2,3... Niveau du support de la glissière pour grilles et lèchefrites

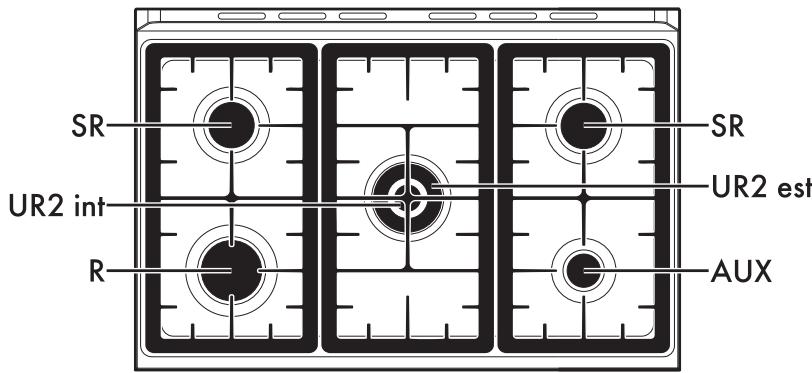

2.2 Plan de cuisson

AUX = Auxiliaire

SR = Semi-rapide

R = Rapide

UR2 int = Ultra-rapide couronne interne

UR2 est = Ultra-rapide couronne externe

2.3 Panneau de commandes

1 Manette de la température

Cette manette permet de sélectionner la température de cuisson.

Tournez la manette en sens horaire sur la valeur souhaitée comprise entre le minimum et le maximum.

2 Voyant

Quand il clignote, il indique que l'appareil est en train de chauffer pour atteindre la température réglée. Quand la température est atteinte, le voyant du thermostat reste toujours allumé jusqu'à l'arrêt de l'appareil. L'intermittence régulière signale que la température à l'intérieur du four est maintenue constante.

3 Manette des fonctions

Les différentes fonctions du four s'adaptent aux différents modes de cuisson. Après avoir sélectionné la fonction souhaitée, programmez la température de cuisson par la manette de la température.

4 Manettes des brûleurs du plan de cuisson

Utiles pour allumer et régler les brûleurs du plan de cuisson.

Enfoncez et tournez les manettes en sens inverse horaire sur la valeur pour allumer les brûleurs correspondants.

Tournez les manettes sur la zone comprise entre le maximum △ et le minimum △ pour régler l'intensité de la flamme.

Ramenez les manettes sur la position pour éteindre les brûleurs.

5 Horloge programmateur

Utile pour afficher l'heure actuelle, sélectionner une cuisson programmée ou programmer le temporisateur du minuteur.

2.4 Autres parties

Plaques de positionnement

L'appareil dispose de plaques permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d'enfournement sont considérées de bas en haut (voir 2.1 Description générale).

Ventilation de refroidissement

La ventilation refroidit les fours et se met en marche durant la cuisson.

Le fonctionnement de la turbine crée un flux d'air normal qui sort au-dessus de la porte et peut continuer pendant un court moment même après l'arrêt de l'appareil.

Éclairage interne

L'éclairage interne dans les fours s'allume lorsqu'on sélectionne une fonction quelconque.

2.5 Accessoires disponibles

Certains modèles ne sont pas équipés de ces accessoires.

Grille de réduction

Utile si l'on utilise de petits récipients.

Grille de réduction WOK

Utile si l'on utilise des récipients « WOK »

Grille

Utile pour y placer les récipients contenant des aliments en train de cuire.

Lèchefrite four

Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure.

Broche du tournebroche

Utile pour la cuisson du poulet et des aliments qui demandent une cuisson uniforme sur toute leur surface.

Supports du tournebroche

Ils servent de support au tournebroche.

Poignée du tournebroche

Utile pour extraire la broche du tournebroche de la cavité de cuisson.

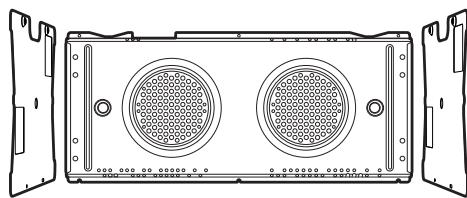

Panneaux autonettoyants

Utile pour absorber des petits résidus de nature grasse.

Les accessoires susceptibles d'entrer au contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur.

Vous pouvez demander les accessoires fournis ou en option aux centres d'assistance agréés. Utilisez uniquement les accessoires d'origine du fabricant.

3 Utilisation

3.1 Avertissements

Température élevée à l'intérieur des fours durant l'utilisation Risque de brûlures

• Pendant la cuisson, la porte du four doit rester fermée.
• Protégez vos mains avec des gants thermiques durant la manutention des aliments à l'intérieur du four.
• Ne touchez pas les éléments chauffants à l'intérieur de l'appareil.
• Ne versez pas de l'eau directement sur les lèchefrites très chaudes.
• Ne laissez pas les enfants de moins de 8 ans s'approcher de l'appareil durant son fonctionnement.
• En cas d'intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte 5 cm pour quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.

Utilisation impropre Risque de brûlures

• Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux.
• Les graisses et l'huile pourraient s'enflammer en surchauffant. Faites attention.

Utilisation impropre Risque de dommages aux surfaces

• Ne couvrez pas la sole de la cavité de cuisson avec des feuilles d'aluminium.
• Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu'il ne gène pas la circulation d'air chaud à l'intérieur du four.
• Ne posez pas de casseroles ni de lèchefrites sur la sole de la cavité de cuisson.
• Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte.
• Ne versez pas de l'eau directement sur les lèchefrites très chaudes.
• Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux.
• Les récipients et les grils à viande doivent être placés à l'intérieur du périmètre du plan de cuisson.
• Tous les récipients doivent avoir un fond plat et lisse.
• En cas de débordement, éliminez le liquide en excès du plan de cuisson.

Température élevée à l'intérieur du compartiment de rangement. Risque de brûlures.

• N'ouvrez pas le compartiment de rangement lorsque le four est allumé et encore chaud.
• Les objets laissés dans le compartiment de rangement pourraient être très chauds après l'utilisation du four.

Température élevée à l'intérieur du compartiment de rangement durant l'utilisation.

Risque d'incendie ou d'explosion.

• N'utilisez pas de produits en spray à proximité du four.
• N'utilisez pas et ne laissez pas du matériel inflammable à proximité du four ou du compartiment de rangement.
• N'utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments.
• N'introduisez pas de boîtes ni de récipients fermés à l'intérieur du four.
• Ne laissez pas le four sans surveillance durant la cuisson, car des graisses et des huiles peuvent s'en écouler.
• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

3.2 Première utilisation

1. Éliminez les éventuelles pellicules de protection à l'extérieur et à l'intérieur de l'appareil, y compris les accessoires.
2. Enlevez les éventuelles étiquettes (à l'exception de la plaque contenant les données techniques) appliquées sur les accessoires et dans les chambres de cuisson.
3. Enlevez et lavez tous les accessoires de l'appareil (voir 4 Nettoyage et entretien). Chauffez les fours à vide à la température maximale pour éliminer les éventuels résidus de fabrication.

3.3 Utilisation des accessoires

Grilles et lèchefrites

Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu'au point d'arrêt.

- Les dispositifs de blocage mécanique de sécurité empêchent l'extraction accidentelle de la grille et doivent être tournés vers le bas et vers l'arrière du four.

Introduisez complètement les grilles et les lèchefrites dans le four jusqu'à l'arrêt.

Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication.

Grille pour lèchefrite

La lèchefrite peut être utilisée de deux manières :

• insérée à l'intérieur de la grille (avec l'arrêt anti-basculement tourné vers le haut) pour la récupération de la graisse séparée des aliments en cours de cuisson ;
• posée sur la grille (avec l'arrêt anti-basculement tourné vers le bas) pour cuire les gâteaux, les biscuits, la pâtisserie...

Broche du tournebroche

1. Utilisez les fourchettes à clip fournies pour préparer le tournebroche.

1. Vissez la poignée fournie pour manipuler aisément le tournebroche.

1. Après avoir préparé le tournebroche, posez-le sur le support du tournebroche correspondant. Introduisez la tige dans le trou de manière à l'embrayer dans le moteur du tournebroche. Veillez à ce que le façonnage soit correctement

placé sur la glissière et enlevez la poignée.

1. Pour activer le tournebroche, tournez la manette des fonctions sur la position

Les cuissons au gril et au tournebroche ne doivent jamais dépasser 240°C et elles ne doivent jamais dépasser 30 minutes.

1. En fin de cuisson, utilisez la poignée du tournebroche fournie pour retirer la broche du trou et enlevez le support pour retirer la broche du tournebroche de la cavité de cuisson.

Effectuez ces opérations lorsque le four est éteint et froid.

Grilles de réduction

Les grilles de réduction doivent être posées sur les grilles du plan de cuisson. Assurez-vous qu'elles sont positionnées de façon correcte.

3.4 Utilisation du compartiment de rangement

Le compartiment de rangement se trouve dans la partie inférieure de la cuisinière. On y accède en tirant la poignée vers vous. Il peut être utilisé pour ranger les casseroles ou les objets métalliques qui sont nécessaires pour l'utilisation du four.

3.5 Utilisation du plan de cuisson

Toutes les commandes et les contrôles de l'appareil sont réunis sur le panneau frontal. Au niveau de chaque manette est indiqué le brûleur correspondant. L'appareil est équipé d'un allumeur électronique. Il suffit d'enfoncer et de tourner la manette dans le sens inverse horaire sur le symbole de la flamme maximum, jusqu'à ce que le brûleur s'allume. S'il ne s'allume pas au cours des 15 premières secondes, tournez la manette sur 🔒 et attendez 60 secondes avant d'effectuer un nouvel essai. Après l'allumage, maintenez la manette enfoncée pendant quelques secondes pour permettre au thermocouple de se réchauffer. Le brûleur peut s'éteindre lorsque l'on relâche la manette : cela signifie que le thermocouple n'est pas suffisamment chaud. Attendez quelques instants et répétez l'opération. Maintenez la manette enfoncée plus longuement.

Si les brûleurs s'éteignent accidentellement, un dispositif de sécurité bloque l'émission de gaz, même si le robinet est ouvert.

Ramenez la manette sur Ⓞ et attendez 60 secondes avant d'essayer d'allumer le brûleur.

Position correcte des couronnes et des chapeaux

Avant d'allumer les brûleurs du plan, assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. Veillez à ce que les orifices des couronnes soient bien en face des bougies et des thermocouples (A).

Conseils pratiques pour l'utilisation du plan de cuisson

Pour assurer un rendement optimal des brûleurs et une consommation de gaz minimale, il faut utiliser des casseroles munies d'un couvercle et proportionnées au brûleur, de façon à éviter que la flamme ne vienne au contact des parois. Au moment de l'ébullition, réduisez la flamme pour empêcher que le liquide ne déborde.

Diamètres des récipients :

• Auxiliaire : 12 - 14 cm.
• Semi-rapide : 16 - 24 cm.
• Rapide : 18 - 26 cm.
• Ultra-rapide : 18 - 28 cm.

3.6 Utilisation du four

Allumage du four

Pour allumer le four :

1. Sélectionnez la fonction de cuisson au moyen de la manette des fonctions.
2. Sélectionnez la température au moyen de la manette de la température.

Liste des fonctions

ECO

Eco

La combinaison entre le gril et la résistance inférieure est particulièrement indiquée pour les cuissons sur un seul niveau, à faibles consommations d'énergie. Idéale pour cuire la viande, le poisson et les légumes. Fonction déconseillée pour la pâtisserie exigeant une phase de levage.

Statique

Grâce à la chaleur en provenance simultanément du haut et du bas, ce système permet de cuisiner des types d'aliments particuliers. La cuisson traditionnelle, appelée également statique, est indiquée pour cuisiner un plat à la fois. Idéal pour tous les rôtis, le pain, les tartes et en particulier pour les viandes grasses comme l'oie ou le canard.

Sole

La chaleur en provenance du bas uniquement permet de terminer la cuisson des aliments exigeant une température de base supérieure, sans conséquences pour le rôtissage. Idéal pour la cuisson de tartes sucrées et salées, de gâteaux et de pizzas.

Gril + tournebroche

Le tournebroche fonctionne en combinaison avec la résistance du gril central, permettant de dorer parfaitement les aliments.

Gril

La chaleur émanant de la résistance du gril permet d'obtenir d'excellents résultats de rôtissage surtout avec les viandes de petite/moyenne épaisseur et, combiné au tournebroche (si prévu), il permet un dorage uniforme en fin de cuisson. Idéal pour les saucisses, les côtelettes, le bacon. Cette fonction permet de griller uniformément de grandes quantités d'aliments, en particulier la viande.

Gril ventilé

L'air produit par la turbine adoucit la vague de chaleur nette générée par le gril, permettant également de griller de façon optimale des aliments très épais. Idéal pour les gros morceaux de viande (ex. jarret de porc).

Les cuissons au gril et au gril ventilé ne doivent jamais dépasser 240° C.

Chaleur tournante

La combinaison de la turbine et de la chaleur tournante (intégrée à l'arrière du four) permet la cuisson d'aliments différents sur plusieurs niveaux, à condition qu'ils exigent les mêmes températures et le même type de cuisson. La circulation d'air chaud assure une répartition instantanée et uniforme de la chaleur. Par exemple, il sera possible de cuisiner simultanément (sur plusieurs niveaux) du poisson, des légumes et des biscuits sans jamais mélanger les odeurs ni les saveurs.

Turbo (sur certains modèles uniquement)

La combinaison de la cuisson ventilée et de la cuisson traditionnelle permet de cuisiner avec une extrême rapidité et efficacité des aliments différents sur plusieurs niveaux, sans transmissions d'odeurs ni de saveurs. Idéal pour les gros volumes d'aliments exigeant des cuissons intenses.

Statique ventilé (sur certains modèles uniquement)

Le fonctionnement de la turbine, associé à la cuisson traditionnelle, assure des cuissons homogènes même en cas de recettes complexes. Idéal pour biscuits et tartes, également cuits simultanément sur plusieurs niveaux. (Pour les cuissons sur plusieurs niveaux, on conseille d'utiliser le 2ème et le 4ème niveau).

3.7 Conseils pour la cuisson

Conseils généraux

• Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux.
• En augmentant la température il n'est pas possible de réduire les temps de cuisson (les aliments risquent d'être trop cuits à l'extérieur et pas assez cuits à l'intérieur).

Conseils pour la cuisson des viandes

• Les temps de cuisson dépendent de l'épaisseur, de la qualité des aliments et des goûts du consommateur.
• Utilisez un thermomètre pour viandes durant la cuisson des rôtis ou appuyez simplement avec une cuiller sur la viande. Il est prêt lorsqu'il est ferme ; dans le cas contraire, poursuivez la cuisson pendant quelques minutes.

Conseils de cuisson au Gril et au Gril ventilé

• Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l'effet de cuisson.
• Avec la fonction Gril ventilé, on conseille de préchauffer le four avant de mettre les viandes à griller.
• On recommande de disposer les aliments au centre de la grille.
• Avec la fonction Gril, on conseille de tourner la manette de la température sur la valeur la plus haute au niveau du symbole pour optimiser la cuisson.
• Les aliments doivent être assaisonnés avant la cuisson. Ajoutez l'huile et le beurre liquéfié avant la cuisson.
• Utilisez la lèchefrite fournie au premier niveau en bas pour récupérer les liquides produits par le rôtissage.
• La durée des cuissons au gril ne doit pas dépasser 60 minutes.

Conseils pour la cuisson des gâteaux et biscuits

• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.
• La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte.
• Vérifiez si le gâteau est cuit à l'intérieur : à la fin de la cuisson, piquez un cure-dent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit.
• Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10°C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur.
• Durant la cuisson de gâteaux ou de légumes, une condensation excessive peut se déposer sur la vitre. Pour éviter ce phénomène, ouvrez la porte deux fois environ durant la cuisson en faisant très attention.

Conseils pour la décongélation et le levage

• Positionnez les aliments congelés dans un récipient sans couvercle et hors de l'emballage au premier niveau du four.
• Évitez de superposer les aliments.
• Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation.
• Couvrez les parties les plus délicates d'une feuille d'aluminium.
• Pour une pâte bien levée, positionnez un récipient contenant de l'eau sur la sole du four.

Pour économiser l'énergie

• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s'est accumulée à l'intérieur du four.
• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.
• Nettoyez constamment l'intérieur de l'appareil.

3.8 Horloge programmateur

1 Touche temporisateur minuteur 2 Touche durée de cuisson 3 Touche fin de cuisson 4 Touche diminution de la valeur 5 Touche augmentation de la valeur

Assurez-vous que l'horloge programmateur indique le symbole de durée de cuisson ; dans le cas contraire, il sera impossible d'allumer le four. Enfoncez simultanément les touches et pour remettre à zéro l'horloge programmateur.

Réglage de l'heure

Il est impossible d'allumer le four si l'heure n'est pas sélectionnée.

À la première utilisation, ou après une coupure de courant, les chiffres clignotent sur l'afficheur de l'appareil.

1. Appuyez simultanément sur les touches

Le symbole rond entre les heures et les minutes clignote.

1. Avec les touches — ou + il est

possible de régler l'heure. Maintenez la touche enfoncée pour avancer rapidement.

1. Appuyez sur la touche 📋 ou attendez 5

secondes. Le symbole rond entre les heures et les minutes cesse de clignoter.

1. Le symbole 📊 sur l'afficheur indique que

l'appareil est prêt pour commencer une cuisson.

Cuisson temporisée

On entend par cuisson temporisée la fonction qui permet de commencer une cuisson et de la terminer après le temps sélectionné par l'utilisateur.

1. Après avoir sélectionné une fonction et une température de cuisson, appuyez sur la touche 🚗. L'afficheur montrera les

chiffres

et le symbole

s'affiche entre les heures et les minutes ;

1. Appuyez sur les touches — ou + pour sélectionner les minutes souhaitées.
2. Attendez 5 secondes environ sans appuyer sur aucune touche pour activer la fonction. L'afficheur montre l'heure actuelle avec les symboles A et 📊.
3. Au terme de la cuisson les éléments chauffants se désactivent. Sur l'afficheur, le symbole 📁 s'éteint, le symbole A clignote et une sonnerie se déclenche.
4. Pour interrompre la sonnerie, appuyez sur n'importe quelle touche de l'horloge programmateur.
5. Enfoncez simultanément les touches et pour remettre à zéro l'horloge programmateur.

Il n'est pas possible de programmer des durées de cuisson supérieures à 10 heures.

Après la programmation, pour afficher le temps résiduel enfoncez la touche 🎨.

Pour annuler la programmation configurée appuyez simultanément sur les touches 🎨 et 🎨 et éteignez manuellement le four.

Cuisson programmée

On entend par cuisson programmée la fonction qui permet de commencer une cuisson à une heure fixée et de la terminer après un temps sélectionné par l'utilisateur.

1. Programmez la durée de cuisson d'après le paragraphe précédent « Cuisson temporisée ».
2. Appuyez sur la touche 📁. L'afficheur affichera la somme de l'heure actuelle avec la durée de cuisson sélectionnée précédemment.
3. Appuyez sur les touches — ou + pour sélectionner les minutes souhaitées.
4. Attendez 5 secondes environ sans appuyer sur aucune touche pour activer la fonction. L'afficheur montre l'heure actuelle avec les symboles A et
5. Au terme de la cuisson les éléments chauffants se désactivent. Sur l'afficheur, le symbole 📁 s'éteint, le symbole A clignote et une sonnerie se déclenche.
6. Pour interrompre la sonnerie, appuyez sur n'importe quelle touche de l'horloge programmateur.
7. Enfoncez simultanément les touches et pour remettre à zéro l'horloge programmateur. Après la programmation, pour afficher le temps résiduel enfoncez la touche 🎨. Pour afficher l'heure de fin de cuisson, appuyez sur la touche 🎨. Le temporisateur du minuteur n'interrompt pas la cuisson mais signale à l'utilisateur que les minutes sélectionnées se sont écoulées.

Temporisateur du minuteur

On peut activer le minuteur à tout moment.

1. Appuyez sur la touche 📁. L'afficheur montre les chiffres 0:00 et le voyant clignotant entre les heures et les minutes.
2. Appuyez sur les touches — ou + pour sélectionner les minutes souhaitées.
3. Attendez 5 secondes environ sans appuyer sur aucune touche pour terminer le réglage du minuteur. L'afficheur montre l'heure actuelle avec les symboles et

Il n'est pas possible de programmer des durées de cuisson supérieures à 24 heures.

Après la programmation du temporisateur du minuteur, l'afficheur montre de nouveau l'heure courante. Pour afficher le temps résiduel, appuyez sur la touche 🔒.

Réglage du volume de la sonnerie

Le volume de la sonnerie peut être réglé sur 3 tonalités. Pendant que la sonnerie est en fonction, appuyez sur la touche — pour changer la sélection.

Effacement des valeurs programmées

Enfoncez simultanément les touches 🎨 et

pour annuler les programmations configurées.

Éteignez manuellement le four si une cuisson est en cours.

Tableau indicatif des cuissons

Mets	Poids (kg)	Fonction	Position de la glissière à partir du bas	Température (°C)	Temps (minutes)
Lasagne	3 - 4	Statique	1	220 - 230	45 - 50
Pâtes au four	3 - 4	Statique	1	220 - 230	45 - 50
Rôti de veau	2	Turbo/Statique ventilé	2	180 - 190	90 - 100
Échine de porc	2	Turbo/Statique ventilé	2	180 - 190	70 - 80
Saucisses	1,5	Gril ventilé	4	240	15
Rôti de bœuf	1	Turbo/Statique ventilé	2	200	40 - 45
Lapin rôti	1,5	Chaleur tournante	2	180 - 190	70 - 80
Rôti de dinde	3	Turbo/Statique ventilé	2	180 - 190	110 - 120
Cou de porc au four	2 - 3	Turbo/Statique ventilé	2	180 - 190	170 - 180
Poulet rôti	1,2	Turbo/Statique ventilé	2	180 - 190	65 - 70
					Côté 1	Côté 2
Côtelettes de porc	1,5	Gril ventilé	4	240	15	5
Ribs	1,5	Gril ventilé	4	240	10	10
Lard de porc tranché	0,7	Gril	5	240	7	8
Filet mignon de porc	1,5	Gril ventilé	4	240	10	5
Filet de bœuf	1	Gril	5	240	10	7
Truite saumonée	1,2	Turbo/Statique ventilé	2	150 - 160	35 - 40
Lotte	1,5	Turbo/Statique ventilé	2	160	60 - 65
Turbot	1,5	Turbo/Statique ventilé	2	160	45 - 50
Pizza	1	Turbo/Statique ventilé	2	260	8 - 9
Pain	1	Chaleur tournante	2	190 - 200	25 - 30
Fougasse	1	Turbo/Statique ventilé	2	180 - 190	20 - 25
Savarin	1	Chaleur tournante	2	160	55 - 60
Tarte à la confiture	1	Chaleur tournante	2	160	35 - 40
Tarte à la ricotta	1	Chaleur tournante	2	160 - 170	55 - 60
Tortellinis farcis	1	Turbo/Chaleur tournante	2	160	20 - 25
Gâteau paradis	1,2	Chaleur tournante	2	160	55 - 60
Beignets	1,2	Turbo/Chaleur tournante	2	180	80 - 90
Génoise	1	Chaleur tournante	2	150 - 160	55 - 60
Gâteau de riz	1	Turbo/Chaleur tournante	2	160	55 - 60
Brioches	0,6	Chaleur tournante	2	160	30 - 35

Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs.

4 Nettoyage et entretien

4.1 Avertissements

Utilisation impropre Risque de dommages aux surfaces

• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits de nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages).
• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).
• N'utilisez pas de matériaux rêches, abrasifs, ou de racloirs métalliques tranchants.
• Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles du plan de cuisson, les couronnes et les chapeaux.

4.2 Nettoyage de l'appareil

Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir.

Nettoyage ordinaire quotidien

N'utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore.

Versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre.

Taches d'aliments ou résidus

Évitez absolument d'utiliser des éponges en acier et des racloirs tranchants susceptibles d'endommager les surfaces.

Utilisez les produits normalement préconisés, non abrasifs, en vous servant éventuellement d'ustensiles en bois ou en plastique. Rincez soigneusement et essuyez avec un chiffon doux ou en microfibre. Évitez de laisser sécher à l'intérieur de l'appareil des résidus d'aliments à base de sucre (tels que la confiture) car ils peuvent abîmer l'émail à l'intérieur de l'appareil.

Grilles du plan de cuisson

Extrayez les grilles et nettoyez-les avec de l'eau tiède et un détergent non abrasif. Veillez à éliminer toute incrustation. Séchez-les et repositionnez-les sur le plan de cuisson.

Le contact continu des grilles avec la flamme peut provoquer dans le temps une altération de l'émail à proximité des zones exposées à la chaleur. Ce phénomène est tout à fait naturel et ne compromet en aucun cas la fonctionnalité de ce composant.

Couronnes et chapeaux

Les couronnes et les chapeaux sont amovibles pour faciliter le nettoyage. Lavez-les avec de l'eau chaude et du détergent non abrasif. Éliminez toute incrustation et attendez qu'ils soient parfaitement secs. Remontez les couronnes en vous assurant qu'elles sont bien en place dans leurs logements avec leurs chapeaux.

Bougies et thermocouples

Pour un bon fonctionnement, les bougies d'allumage et les thermocouples doivent toujours être bien propres. Contrôlez-les fréquemment et, si nécessaire, nettoyez-les avec un chiffon humide. Éliminez les résidus secs avec un cure-dent en bois ou une aiguille.

4.3 Démontage de la porte

Pour faciliter le nettoyage, on conseille d'enlever la porte et de la placer sur un chiffon.

Pour enlever la porte, procédez comme suit :

1. Ouvrez complètement la porte et introduisez les deux pivots dans les trous des charnières indiqués dans la figure.

1. Saisissez la porte des deux côtés avec les deux mains, soulevez-la vers le haut en formant un angle d'environ 30° et extrayez-la.

1. Pour remonter la porte, introduisez les charnières dans les fentes prévues à cet effet sur le four en vous assurant que les rainures A sont complètement posées contre les fentes. Abaissez la porte puis,

après l'avoir positionnée, sortez les pivots des trous des charnières.

4.4 Nettoyage des vitres de la porte

On conseille de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de crasse persistante, lavez avec une éponge humide et du détergent neutre.

4.5 Nettoyage de l'intérieur du four

Pour une bonne conservation du four, il faut le nettoyer régulièrement après l'avoir laissé refroidir.

- Extrayez toutes les parties amovibles. Nettoyez les grilles du four avec de l'eau chaude et des détergents non abrasifs, rincez et essuyez soigneusement les parties humides.

Il est conseillé de faire fonctionner le four à la température maximale pendant environ 15/20 minutes après l'utilisation de produits spécifiques, afin d'éliminer les éventuels résidus.

Pour faciliter les opérations de nettoyage, on conseille d'enlever la porte.

Démontage des supports des glissières pour grilles et lèchefrites

Le démontage des supports des glissières des grilles/lèchefrites facilite ultérieurement le nettoyage des parties latérales.

Pour démonter les supports des glissières des grilles/lèchefrites :

1. Dévissez les deux axes de fixation du support.

1. Tirez le support vers l'intérieur ; si les panneaux autonettoyants sont présents ils doivent être enlevés avec le support.

1. Au terme du nettoyage, répétez les opérations qu'on vient de décrire pour repositionner les supports des glissières.

Régénération des panneaux autonettoyants (cycle de catalyse)

Le cycle de régénération des panneaux autonettoyants est une méthode pour le nettoyage avec réchauffage indiquée pour éliminer des petits résidus de nature grasse et non sucrée.

1. Nettoyez d'abord la sole et la protection supérieure avec un chiffon en microfibre imbibé d'eau et de détergent neutre pour la vaisselle. Rincez bien.
2. Sélectionnez un cycle de régénération en sélectionnant une fonction ventilée à la température maximale pendant une heure.
3. Si les panneaux sont particulièrement sales, après le cycle de régénération, démontez-les et lavez-les avec un détergent neutre pour vaisselle. Rincez-les et séchez-les.

Remontez les panneaux et sélectionnez une fonction ventilée à la température de 180° C pendant une heure, de manière à bien les sécher.

On conseille d'effectuer un cycle de régénération des panneaux autonettoyants tous les 15 jours.

4.6 Entretien extraordinaire

Pièces sous tension électrique Danger d'électrocution

- Mettez le four hors tension.

Remplacement de la lampe d'éclairage interne

1. Enlevez tous les accessoires présents à l'intérieur du four.
2. Enlevez les supports des glissières pour grilles / lèchefrites.
3. Enlevez le couvercle de l'ampoule au moyen d'un ustensile (par exemple un tournevis).

1. Dévissez et enlevez l'ampoule.

Ne touchez pas directement l'ampoule halogène avec les doigts, mettez un gant de protection.

1. Remplacez l'ampoule par une ampoule identique (40W).
2. Remontez correctement le couvercle en laissant le façonnage de la vitre interne tourné vers la porte.
3. Enfoncez le couvercle à fond de manière à ce qu'il adhère parfaitement à la douille.

Démontage du joint du four

Pour permettre un nettoyage minutieux du four, on peut démonter le joint de la porte. Des crochets situés aux 4 angles et au centre fixent le joint au bord. Tirez le joint vers l'extérieur aux endroits indiqués pour l'enlever de l'appareil.

Pour maintenir les joints de la porte en parfait état de propreté, utilisez une éponge non abrasive et de l'eau tiède. Les joints doivent être souples et élastiques.

5 Installation

5.1 Raccordement du gaz

Fuite de gaz Danger d'explosion

• Après toute intervention sur l'appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm.
• Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur.
• Une fois l'installation terminée, vérifiez la présence d'éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme.
• La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 mètres d'extension maximale pour les tuyaux flexibles en acier et 1,5 mètres pour les tuyaux en caoutchouc.
• Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés.

Informations générales

Le raccordement au réseau du gaz peut être réalisé avec un tuyau flexible en acier à paroi continue et conformément aux prescriptions de la norme en vigueur.

Pour l'alimentation avec d'autres types de gaz, voir le chapitre « 5.2 Adaptation aux différents types de gaz ». Le raccord d'entrée du gaz est fileté 1/2 pouce gaz externe (ISO 228-1).

Raccordement avec un tuyau en caoutchouc

Vérifiez que toutes les conditions suivantes sont respectées :

• que le tuyau soit fixé à son embout avec des colliers de serrage ;
• que le tuyau ne soit jamais au contact des murs chauds, tout le long de son parcours (max. 50 °C) ;
• que le tuyau ne soit sujet à aucun effort de traction ou tension et ne présente de virages serrés ni d'étranglements ;
• que le tuyau ne soit pas au contact de corps tranchants ou d'angles vifs ;
• si le tuyau n'est pas parfaitement étanche et s'il est la cause d'une fuite de gaz dans l'environnement, n'essayez pas de le réparer ; remplacez-le par un tuyau neuf ;
• Vérifiez que les termes d'expiration du tuyau, imprimés directement sur celui-ci, ne soient pas dépassés.

Effectuez le raccordement au réseau de distribution du gaz à l'aide d'un tuyau en caoutchouc conforme aux caractéristiques visées par la norme en vigueur (vérifiez que le sigle de la norme est bien imprimé sur le tuyau).

Vissez soigneusement l'embout 3 au raccord du gaz 1 (filet ½ pouce ISO 228-1) de l'appareil en interposant le joint 2. En fonction du diamètre du tuyau de gaz utilisé, il est possible de visser également l'embout 4 sur l'embout 3.

Après avoir serré le(s) embout(s), calez le tuyau de gaz 6 sur l'embout et fixez-le avec le collier 5 conforme à la norme en vigueur.

Le raccordement avec un tuyau en caoutchouc conforme à la norme en vigueur peut être réalisé seulement s'il est possible d'inspecter le tuyau sur toute sa longueur.

Le diamètre interne du tuyau doit être de 8 mm pour le Gaz Liquide et de 13 mm pour le Gaz Méthane et le Gaz de Ville.

Raccordement avec un tuyau flexible en acier

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur.

Vissez soigneusement le raccord 3 au raccord du gaz 1 de l'appareil en interposant toujours le joint 2 fourni.

Raccordement avec un tuyau flexible en acier avec un raccord à baïonnette

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier avec un raccord à baïonnette conforme à B.S. 669. Appliquez du matériau isolant sur le filet du tuyau de gaz 4 avant d'y visser l'adaptateur 3. Vissez le bloc sur le raccord mobile 1 de l'appareil en interposant toujours le joint 2 fourni.

Raccordement avec un tuyau flexible en acier à raccord conique

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur.

Vissez soigneusement le raccord 3 au raccord du gaz 1 (filet ½ pouce ISO 228-1) de l'appareil en interposant toujours le joint 2 fourni. Appliquez du matériau isolant sur le filet du raccord du tuyau de gaz 3, puis vissez le tuyau flexible en acier 4 au raccord 3.

Raccordement au gaz liquide

Utilisez un régulateur de pression et réalisez le raccordement à la bouteille conformément aux prescriptions établies par les normes en vigueur.

La pression d'alimentation doit respecter les valeurs indiquées dans le tableau « Type de gaz et Pays d'appartenance ».

Aération des locaux

L'appareil doit être installé dans des pièces aérées en permanence, conformément aux normes en vigueur. La pièce où l'appareil est installé doit assurer la présence d'une quantité d'air suffisante pour la combustion régulière du gaz et le renouvellement de l'air dans la pièce. Les prises d'air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. La pièce doit être constamment aérée pour éliminer la chaleur et l'humidité produites par les cuissons : en particulier, après un usage prolongé, on recommande d'ouvrir une fenêtre ou d'augmenter la vitesse des éventuels ventilateurs.

Évacuation des produits de la combustion

L'évacuation des produits de la combustion peut être assurée par une hotte reliée à une cheminée à tirage naturel au fonctionnement sûr ou bien par une aspiration forcée. Un système d'aspiration efficient doit être minutieusement conçu par un spécialiste habilité, en respectant les positions et les distances indiquées par les normes.

À la fin de l'intervention, l'installateur devra délivrer un certificat de conformité.

1 Évacuation par l'intermédiaire d'une hotte 2 Évacuation en l'absence d'une hotte

A Évacuation dans une cheminée individuelle à tirage naturel B Évacuation dans une cheminée individuelle avec un électroventilateur. C Évacuation directement dans l'atmosphère avec un électroventilateur mural ou sur une vitre. D Évacuation directement dans l'atmosphère externe à travers le mur.

Air

Produits de la combustion

Électroventilateur

5.2 Adaptation aux différents types de gaz

En cas d'utilisation d'un autre type de gaz, il faut remplacer les injecteurs des brûleurs, puis régler la flamme minimum des robinets de gaz.

Remplacement des injecteurs

1. Enlevez les grilles, les chapeaux et toutes les couronnes pour accéder aux coupelles des brûleurs.
2. Remplacez les injecteurs à l'aide d'une clé à tube de 7 mm, en fonction du gaz à utiliser (voir les tableaux des caractéristiques des brûleurs et des injecteurs).

1. Remettez correctement les brûleurs dans leurs logements.

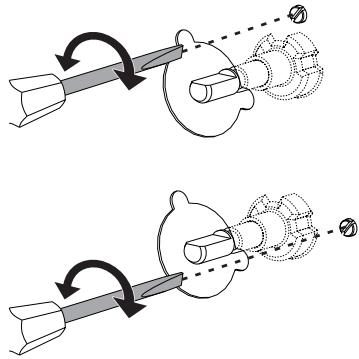

Réglage du minimum pour le méthane ou le gaz de ville

Allumez le brûleur et mettez-le en position minimum. Retirez la manette du robinet de gaz et agissez sur la vis de réglage située à côté de la tige du robinet (selon les modèles), jusqu'à obtenir une flamme minimale régulière.

Remontez la manette et vérifiez la stabilité de la flamme du brûleur. Tournez rapidement la manette du maximum au minimum : la flamme ne doit pas s'éteindre. Répétez cette opération pour tous les robinets.

Réglage du minimum pour le gaz liquide

Serrez complètement la vis logée à côté de la tige du robinet dans le sens horaire.

Après avoir effectué l'adaptation à un gaz différent de celui réglé à l'usine, remplacez l'étiquette de réglage du gaz appliquée sur l'appareil par celle correspondant au nouveau gaz utilisé. Cette étiquette se trouve à l'intérieur de l'enveloppe contenant les injecteurs (si elle est prévue).

Lubrification des robinets de gaz

Avec le temps, il peut arriver que les robinets de gaz tournent difficilement et se bloquent. Nettoyez-les à l'intérieur et remplacez la graisse lubrifiante.

La lubrification des robinets gaz devra être effectuée par un technicien spécialisé.

Type de gaz et Pays d'appartenance

Type de gaz

IT

GB-IE

FR-BE

DE

AT

NL

ES

PT

SE

RU

DK

PL

HU

1 Gaz Méthane G20

G20

20 mbar

●

●

●

●

●

●

●

●

●

G20/25

20/25 mbar

●

2 Gaz Méthane G20

G20

25 mbar

●

3 Gaz Méthane G25

G25

25 mbar

●

4 Gaz Méthane G25.1

G25.1

25 mbar

●

5 Gaz Méthane G25

G25

20 mbar

●

6 Gaz Méthane G27

G27

20 mbar

●

7 Gaz Méthane G2.350

G2.350

13 mbar

●

8 Gaz Liquide G30/31

G30/31

28/37 mbar

●

●

●

●

G30/31

30/37 mbar

●

●

G30/31

30/30 mbar

●

●

●

9 Gaz Liquide G30/31

G30/31

37 mbar

●

10 Gaz Liquide G30/31

G30/31

50 mbar

●

●

11 Gaz de Ville G110

G110

8 mbar

●

●

●

12 Gaz de Ville G120

G120

8 mbar

●

Vous pouvez identifier les types de gaz disponibles suivant le pays d'installation. Référez-vous au numéro de l'en-tête pour identifier les valeurs correctes dans les « Tableaux des caractéristiques des brûleurs et injecteurs ».

Tableaux des caractéristiques des brûleurs et injecteurs

1 Gaz Méthane G20	AUX	SR	R	UR2 int.	UR2
Portée thermique nominale (kW)	1.0	1.8	2.9	1.1	3.9
Diamètre injecteur (1/100 mm)	72	97	115	80	145
Pré-chambre (imprimée sur l'injecteur)	(X)	(Z)	(Y)	(H1)	(H4)
Portée réduite (W)	400	500	800	400	1600
2 Gaz Méthane G20	AUX	SR	R	UR2 int.	UR2
Portée thermique nominale (kW)	1.1	1.8	2.9	1.1	3.9
Diamètre injecteur (1/100 mm)	72	94	108	75	135
Pré-chambre (imprimée sur l'injecteur)	(X)	(Z)	(H8)	(H1)	(H4)
Portée réduite (W)	400	500	800	400	1600
3 Gaz Méthane G25	AUX	SR	R	UR2 int.	UR2
Portée thermique nominale (kW)	1.0	1.8	2.9	1.0	4.0
Diamètre injecteur (1/100 mm)	72	94	121	80	150
Pré-chambre (imprimée sur l'injecteur)	(F1)	(Y)	(F2)	(H1)	(H4)
Portée réduite (W)	400	500	800	400	1600
4 Gaz Méthane G25.1	AUX	SR	R	UR2 int.	UR2
Portée thermique nominale (kW)	1.1	1.8	3.0	1.0	4.0
Diamètre injecteur (1/100 mm)	77	100	134	80	155
Pré-chambre (imprimée sur l'injecteur)	(F1)	(Y)	(F3)	(H1)	(H4)
Portée réduite (W)	400	500	800	400	1600
5 Gaz Méthane G25	AUX	SR	R	UR2 int.	UR2
Portée thermique nominale (kW)	1.0	1.8	2.9	1.1	3.9
Diamètre injecteur (1/100 mm)	77	100	134	85	155
Pré-chambre (imprimée sur l'injecteur)	(F1)	(Y)	(F3)	(H1)	(H4)
Portée réduite (W)	400	500	800	400	1600
6 Gaz Méthane G27	AUX	SR	R	UR2 int.	UR2
Portée thermique nominale (kW)	1.0	1.8	2.9	1.0	3.9
Diamètre injecteur (1/100 mm)	77	105	138	85	160
Pré-chambre (imprimée sur l'injecteur)	(F1)	(Y)	(F3)	(H1)	(H4)
Portée réduite (W)	400	500	800	400	1600
7 Gaz Méthane G2.350	AUX	SR	R	UR2 int.	UR2
Portée thermique nominale (kW)	1.0	1.8	2.9	1.0	4.0
Diamètre injecteur (1/100 mm)	94	120	165	100	200
Pré-chambre (imprimée sur l'injecteur)	(Y)	(Y)	(F3)	(0)	(H4)
Portée réduite (W)	400	500	800	400	1600
8 Gaz Liquide G30/31	AUX	SR	R	UR2 int.	UR2
Portée thermique nominale (kW)	1.0	1.8	3.0	0.9	4.0
Diamètre injecteur (1/100 mm)	50	65	85	46	98
Pré-chambre (imprimée sur l'injecteur)	-	-	-	-	-
Portée réduite (W)	400	500	800	400	1600
Portée nominale G30 (g/h)	73	131	218	65	291
Portée nominale G31 (g/h)	71	129	214	64	286
9 Gaz Liquide G30/31	AUX	SR	R	UR2 int.	UR2
Portée thermique nominale (kW)	1.1	1.9	2.9	0.9	4.1
Diamètre injecteur (1/100 mm)	50	65	81	46	94
Pré-chambre (imprimée sur l'injecteur)	-	-	-	-	-
Portée réduite (W)	450	550	800	450	1600
Portée nominale G30 (g/h)	80	138	211	65	305
Portée nominale G31 (g/h)	79	136	207	64	300
10 Gaz Liquide G30/31	AUX	SR	R	UR2 int.	UR2
Portée thermique nominale (kW)	1.0	1.8	2.9	1.0	4.0
Diamètre injecteur (1/100 mm)	43	58	70	43	75
Pré-chambre (imprimée sur l'injecteur)	(H2)	(M)	(Y)	(H2)	(S1)
Portée réduite (W)	400	500	850	400	1700
Portée nominale G30 (g/h)	73	131	211	73	291
Portée nominale G31 (g/h)	71	129	207	71	286
11 Gaz de Ville G110	AUX	SR	R	UR2 int.	UR2
Portée thermique nominale (kW)	1.0	1.8	2.8	1.0	3.6
Diamètre injecteur (1/100 mm)	145	185	260	140	320
Pré-chambre (imprimée sur l'injecteur)	(/8)	(/2)	(/3)	(/8)	-
Portée réduite (W)	400	500	800	400	1400
12 Gaz de Ville G120	AUX	SR	R	UR2 int.	UR2
Portée thermique nominale (kW)	1.0	1.8	2.8	1.1	3.7
Diamètre injecteur (1/100 mm)	135	175	240	130	300
Pré-chambre (imprimée sur l'injecteur)	(/8)	(/1)	(/3)	(/8)	-
Portée réduite (W)	400	500	800	400	1400

Les injecteurs non fournis sont disponibles dans les centres d'assistance agréés.

5.3 Branchement électrique

Tension électrique Danger d'électrocution

• Un technicien habilité doit effectuer le branchement électrique.
• Munissez-vous de dispositifs de protection individuelle.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique.
• Mettez l'appareil hors tension.
• Ne tirez jamais le câble pour débrancher la fiche.
• Utilisez des câbles résistant à une température d'au moins 90° C.
• Le couple de serrage des vis des conducteurs d'alimentation du bornier doit être égal à 1,5 - 2 Nm.

Informations générales

Vérifiez que les caractéristiques du réseau électrique sont adéquates aux données indiquées sur la plaque.

La plaque d'identification, avec les données techniques, le numéro de série et le marquage, est placée dans une position bien visible sur l'appareil.

N'enlevez jamais la plaque.

Effectuez la mise à la terre avec un câble plus long des autres câbles d'au moins 20 mm.

L'appareil peut fonctionner dans les modalités suivantes :

- 220-240 V 1N~

Utilisez un câble tripolaire 3 x 2,5 mm².

- 380-415 V 2N~

Utilisez un câble tétrapolaire 4 x 1,5 mm².

- 380-415 V 3N~

Utilisez un câble pentapolaire 5 x 1,5 mm².

(sur certains modèles uniquement)

- 220-240 V 1N~

Utilisez un câble tripolaire 3 x 1,5 mm².

Les valeurs indiquées se réfèrent à la section du conducteur interne.

Les câbles d'alimentation sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).

Branchement fixe

Préparez sur la ligne d'alimentation un dispositif d'interruption omnipolaire conformément aux règles d'installation. Le dispositif d'interruption doit être situé dans une position facilement accessible et à proximité de l'appareil.

Branchement au moyen d'une prise et d'une fiche

Vérifiez que la fiche et la prise sont du même type.

Évitez d'utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures.

5.4 Positionnement

Appareil lourd Danger de blessures par écrasement

- Positionnez l'appareil dans le meuble avec l'aide d'une autre personne.

Pression sur la porte ouverte Risque de dommages à l'appareil

• N'utilisez pas la porte ouverte comme levier pour faire entrer l'appareil dans le meuble.
• N'exercez pas de pressions excessives sur la porte ouverte.

Dégagement de chaleur durant le fonctionnement de l'appareil Risque d'incendie

- Les placages, les colles ou les revêtements en plastique des meubles adjacents doivent être thermorésistants (minimum 90° C).

Informations générales

Cet appareil peut être installé contre des parois ; l'une d'entre elles doit dépasser en hauteur le plan de travail à une distance minimale de 50 mm du côté de l'appareil, comme l'illustrent les figures A et C des classes d'installation.

Installez les meubles suspendus au-dessus du plan de travail à une distance minimale de 750 mm. Si l'on installe une hotte aspirante au-dessus du plan de cuisson, consultez le manuel d'instructions de cette dernière pour respecter la distance.

Suivant le type d'installation, cet appareil appartient aux classes :

A - Classe 1 (Appareil pour installation libre)

B - Classe 2 sous-classe 1 (Appareil encastré)

C - Classe 2 sous-classe 1 (Appareil encastré)

L'appareil doit être installé par un technicien qualifié et dans le respect des normes en vigueur.

Montage du dosseret

Le dosseret fourni fait partie intégrante du produit ; fixez-le à l'appareil avant l'installation.

Le dosseret doit toujours être positionné et correctement fixé sur l'appareil.

1. Desserrez les 6 vis situées à l'arrière du plan (A) et dévissez les 2 vis (B) situées sur la partie latérale du dosseret.

1. Positionnez le dosseret au-dessus du plateau. Faites correspondre les 6 rainures inférieures du dosseret et les 6 vis situées à l'arrière du plan desserrées précédemment.
2. Serrez les 6 vis situées à l'arrière du plan de cuisson (A) et serrez les 2 vis au-dessous du plan (B) pour fixer le dosseret.

Montage du socle

Le socle fourni fait partie intégrante du produit ; fixez-le à l'appareil avant l'installation.

Le socle doit toujours être positionné et correctement fixé sur l'appareil.

1. Positionnez le socle dans la partie inférieure avant de l'appareil.

1. Positionnez le socle dans la partie inférieure avant de l'appareil.
2. Vissez les quatre vis latérales pour fixer le socle à l'appareil.
3. Couvrez les trous du socle avec les bouchons fournis.

Positionnement et nivellement de l'appareil

Pour obtenir une meilleure stabilité, il est indispensable que l'appareil soit correctement nivelé au sol après avoir réalisé le raccordement électrique et/ou du gaz ; vissez ou dévissez le pied de la partie inférieure jusqu'à ce que l'appareil soit bien nivelé et stabilisé au sol.
