BRUKSANVISNING TR90BL1 SMEG

Innholdsfortegnelse

1 Advarsler 40

1.1 Generelle sikkerhetsregler 40
1.2 Typeskilt 41
1.3 Produsentens ansvar 41
1.4 Formålet med produktet 41
1.5 Kassering 41
1.6 Denne bruksanvisningen 42
1.7 Hvordan lese bruksanvisningen 42

2 Beskrivelse 43

2.1 Generell beskrivelse 43
2.2 Platetopp 43
2.3 Betjeningspanel 44
2.4 Andre deler 45
2.5 Tilgjengelig tilbehør 45

3 Bruk 47

3.1 Advarsler 47
3.2 Første gangs bruk 48
3.3 Bruk av tilbehøret 48
3.4 Bruk av oppbevaringsrommet 50
3.5 Bruk av toppen 50
3.6 Bruk av ovnen 51
3.7 Råd om tilberedning 53
3.8 Programmeringsklokke 54

4 Rengjøring og vedlikehold 58

4.1 Advarsler 58
4.2 Rengjøring av produktet 58
4.3 Demontering av døra 59
4.4 Rengjøring av glassrutene i døra 60
4.5 Rengjøring av innsiden av ovnen 60
4.6 Ekstraordinært vedlikehold 61

5 Installasjon 63

5.1 Gasstilkobling 63
5.2 Tilpasning til forskjellige gasstyper 66
5.3 Elektrisk tilkobling 71
5.4 Plassering 72

Vi anbefaler deg å lese nøye gjennom bruksanvisningen. Den inneholder alle nødvendige anvisninger for å bevare produktets estetiske og funksjonelle egenskaper over tid.

For mer informasjon om produktet besøker du: www.smeg.com

1 Advarsler

1.1 Generelle sikkerhetsregler

Personskader

• Dette produktet og de tilgjengelige delene blir svært varme under bruk.
• Ikke berør varmelementene under bruk.
• Hold barn som er yngre enn 8 år unna produktet, hvis de ikke er under konstant oppsyn.
  • Barn må ikke leke med produktet.
• Dette produktet kan brukes av barn som er eldre enn 8 år og av personer med reduserte fysiske eller mentale evner, eller som mangler erfaring og kunnskap, hvis de er under oppsyn av eller har fått instrukser fra voksne som er ansvarlige for deres sikkerhet.
• Ikke legg metallgjenstander (f.eks. kniver, gafler, skjeer og lokk) oppå produktet under bruk.
• Slå av produktet etter bruk.
• Slukk aldri flammer/branntilløp med vann. Slå av produktet og dekk til flammen med et lokk eller et brannteppe.

• Rengjøring og vedlikehold må ikke utføres av barn uten oppsyn.

• Installasjon og service må utføres av autorisert teknisk personale i samsvar med gjeldende standarder.

• Ikke foreta endringer på produktet.
• Ikke stikk skarpe metallgjenstander (bestikk eller redskap) inn i slissene.
• Prøv aldri å reparere produktet selv, eller uten hjelp fra autorisert teknisk personale.
• Hvis strømkabelen er skadet, må du øyeblikkelig kontakte teknisk service som vil sørge for å skifte den ut.
• Ikke åpne oppbevaringsrommet när ovnen er på og fremdeles varm.
• Gjenstandene inne i oppbevaringsrommet vil kunne bli svært varme när ovnen er i bruk.

Skader på produktet

• Ikke bruk slipende eller etsende rengjøringsmidler på glassdeler (f.eks. produkter i pulverform, flekkfjernere og stålsvamper).

• Rister og bakebrett må settes inn i ovnsstigene til de stopper. De mekaniske sikkerhetslåsene hindrer at man uforutsett kan dra ut risten, må være vendt nedover og mot ovnens bakre del.

• Bruk eventuelt redskaper i tre eller plast.

• Ikke sitt på produktet.
• Ikke bruk dampstråler til rengjøring av produktet.
• Ikke dekk til åpninger for ventilasjon og varmespredning.
• Hold alltid øye med produktet når du arbeider med olje og fett.
• Ikke la gjenstander ligge på kokeflaten.
• Produktet må ikke under noen omstendigheter brukes til å varme opp rom.
• Fjern eventuelle matrester eller større søl fra tidligere tilberedning fra ovnens innside.

For dette produktet

• Før du skifter ut lyspæren må du deaktivere strømmen til produktet fullstendig.
• Du må ikke lene deg mot eller sette deg på den åpne døren.
• Forsikre deg om at ingen gjenstander klemmes fast i dørene.

1.2 Typeskilt

- Tekniske data, serienummeret og merkingen er oppført på typeskiltet. Typeskiltet må ikke fjernes.

1.3 Produsentens ansvar

Produsenten er ikke ansvarlig for skader på personer eller eiendom forårsaket av:

• bruk av produktet til annen bruk enn den som er beskrevet,
• manglende overholdelse av kravene i brukerhåndboken,
• tukle med noen del av produktet,
• bruk av uoriginale reservedeler.

1.4 Formålet med produktet

• Dette produktet er beregnet til tilberedning av mat i et husholdningsmiljø. Enhver annen bruk er feilaktig bruk.
• Produktet er ikke beregnet på bruk med eksterne tidsbrytere, eller med fjernkontroll.

1.5 Kassering

Dette produktet må ikke kastes som vanlig avfall, men må kasseres separat (direktiver 2002/95/EF, 2002/96/EF, 2003/108/EF). I henhold til gjeldende EU-direktiver, inneholder dette produktet ingen stoffer i slike konsentrasjoner, at de kan vurderes som farlige for helse og miljø.

For kassering av produktet:

- Skjær av strømkabelen og fjern den sammen med støpselet.

Elektrisk spenning Fare for elektrisk støt

• Slå av hovedstrømforsyningen.
• Koble strømkabelen fra strømforsyningen.

- Lever produktet til en gjenbruksstasjon for elektrisk og elektronisk avfall, eller lever det tilbake til en forhandler som tilbyr tjenesten ved kjøp av et nytt tilsvarende produkt.

Som emballasje for våre produkter benytter vi gjenbrukbare materialer som ikke forurenser miljøet.

- Lever emballasjen til en gjenbruksstasjon.

Plastemballasje Fare for kvelning

• Ta vare på emballasjen på en forsvarlig måte.
• Ikke la barn leke med plastemballasjen.

1.6 Denne bruksanvisningen

Denne bruksanvisningen er en viktig del av produktet og må derfor oppbevares intakt og på et sted som er lett tilgjengelig for brukeren, under hele produktets levetid. Les denne bruksanvisningen nøye før du bruker produktet.

1.7 Hvordan lese bruksanvisningen

Denne bruksanvisningen benytter fölgende symboler:

Advarsler

Generell informasjon om denne bruksanvisningen, om sikkerhet og kassering etter endt levetid.

Beskrivelse

Beskrivelse av produktet og tilbehøret.

Bruk

Informasjon om bruk av produktet og tilbehøret, råd om tilberedning.

Rengjøring og vedlikehold

Informasjon om riktig rengjøring og vedlikehold av produktet.

Installasjon

Informasjon for kvalifisert tekniker: Installasjon, ibruktaking og kontroll.

Sikkerhetsregler

Informasjon

Råd

1. Avsnitt i bruksanvisningen.

- Enkelt bruksanvisning.

2 Beskrivelse

2.1 Generell beskrivelse

1 Kant
2 Platetopp
3 Betjeningspanel
4 Lampe

5 Pakning
6 Dør
7 Vifte
8 Oppbevaringsrom

2.2 Platetopp

AUX = Ekstra

SR = Halvrask

R = Rask

UR2 int = Ultrarask innvendig krone

UR2 est = Ultrarask utvendig krone

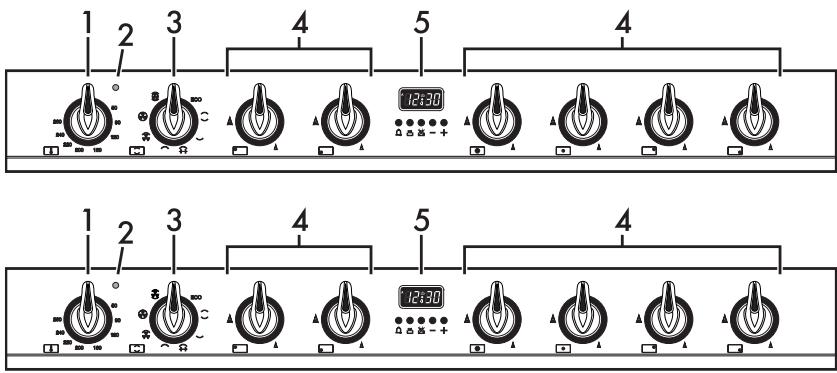

2.3 Betjeningspanel

1 Temperaturknapp

Med denne knappen kan du velge tilberedningstemperaturen.

Drei temperaturbryteren i klokkeretningen til ønsket verdi mellom minimum og maksimum

2 Kontrollampe

Når lampen blinker, betyr det at produktet varmes opp for å nå innstilt temperatur.

Når temperaturen er nädd, vedblir termostatens kontrollampe tent helt til du slår av produktet.

Regelmessig slukking og antenning indikerer at temperaturen som er stilt inn inne i ovnen holdes konstant.

3 Funksjonsknapp

De forskjellige ovnsfunksjonene er egnet for forskjellige tilberedningsmåter. Etter å ha valgt ønsket funksjon stiller du inn tilberedningstemperaturen ved hjelp av temperaturknappen.

4 Knapper for brennerne på platetoppen

Nyttig for å få adgang til og regulere brennerne på platetoppen.

Trykk inn og drei knappene mot klokka til verdien ▲ for å antenne de tilhørende brennerne. Drei knappene i området mellom maksimum ▲ og minimum ▲ for å regulere flammen.

Sett knappene tilbake i posisjonen ⚙ for å slukke brennerne.

5 Programmeringsklokke

Nyttig for å vise gjeldende klokkeslett, stille inn programmert tilberedning og programmere det tidsinnstilte varseluret.

2.4 Andre deler

Riller

Produktet er utstyrt med riller for plassering av bakebrett eller rister i ulike høyder. Høyden for innsetting telles nedenfra og oppover (se 2.1 Generell beskrivelse).

Kjølevifte

Viften avkjøler ovnene og settes i gang under tilberedning.

Viften sørger for en stadig luftstrøm som føres ut over døren. Viften kan fortsette å være i funksjon en kort tid etter at produktet er slått av.

Innvendig belysning

Belysningen inne i produktet tennes när en hvilken som helst funksjon blir valgt.

2.5 Tilgjengelig tilbehør

For enkelte modeller er ikke alt tilbehør medlevert.

Reduksjonsrist

Nyttig for bruk av små kokekar

Reduksjonsrist for wok

Nyttig for bruk av wok.

Rist

Nyttig for plassering av beholdere med mat som skal tilberedes.

Stekebrett

Nyttig for å samle opp fett som drypper fra matvarer som er plassert på risten ovenfor.

Grillspydstang

Nyttig for tilberedning av hel kylling og alle andre matvarer som krever en jevn steking over hele overflaten.

Støtte for grillspyd

Brukes som støtte for grillspydstangen.

Håndtak til grillspyd

Nyttig for å trekke ut grillspydstangen fra hulrommet i ovnen.

Selvrensende paneler

Nyttig for å absorbere små mengder fettrester.

Tilbehøret som kan komme i kontakt med maten, er produsert av materialer som er i samsvar med forskriftene i gjeldende lovgivning.

Medfølgende standardutstyr eller ekstrautstyr kan bestilles hos autoriserte servicesentre. Bruk kun originaltilbehør fra produsenten.

3 Bruk

3.1 Advarsler

Høy temperatur inne i ovnene under bruk Fare for forbrenninger

• Hold døren lukket under tilberedning.
• Bruk grytevotter när du setter inn eller tar ut varm mat, samt när du arbeider i ovnsrommet.
• Ikke berør varmeelementene inne i produktet.
• Ikke hell vann direkte på svært varme bakebrett.
• Ikke la barn som er yngre enn 8 år oppholde seg i nærheten av ovnen under bruk.
• Hvis du må sjekke maten eller när tilberedningen er ferdig, åpne døra 5 centimeter i noen få sekunder, la dampen slippe ut, og åpne så døra helt.

Feilaktig bruk Fare for forbrenninger

• Forsikre deg om at brennerkronene er korrekt plassert på plassene sine, med de tilhørende brennerdekslene.
• Fett og olje som varmes opp vil kunne antennes. Utvis maksimal forsiktighet.

Feilaktig bruk Fare for skader på overflater

• Ikke dekk til bunnen i ovnsrommet med aluminiumsfolie.
• Hvis man skulle bruke bakepapir, må man legge det slik at det ikke kommer i veien for sirkulasjonen av varmluft i ovnsrommet.
• Ikke plasser kjeler eller bakebrett direkte på bunnen i ovnsrommet.
• Ikke bruk den åpne døra til å plassere kokekar eller bakebrett direkte på det innvendige glasset.
• Ikke hell vann direkte på svært varme bakebrett.
• Forsikre deg om at brennerkronene er korrekt plassert på plassene sine, med de tilhørende brennerdekslene.
• Kokekarene og grillpannene må plasseres innenfor omkretsen til platetoppen.
• Alle beholdere og kokekar må ha flat og jevn bunn.
• Ved søl eller lignende fjern den utsølte væsken fra platetoppen.

Høy temperatur inne i oppbevaringsrommet Fare for forbrenninger

• Ikke åpne oppbevaringsrommet när ovnen er på og fremdeles varm.
• Gjenstandene inne i oppbevaringsrommet vil kunne bli svært varme när ovnen er i bruk.

Høy temperatur inni oppbevaringsrommet under bruk Fare for brann eller eksplosjon

• Ikke spray noen sprayprodukter i nærheten av ovnen.
• Ikke bruk eller etterlat brennbare materialer i nærheten av ovnen eller i oppbevaringsrommet.
• Ikke bruk servise eller beholdere av plast for tilberedning av mat.
• Ikke sett inn hermetikkbokser eller lukkede beholdere i ovnen.
• Hold alltid øye med ovnen när du steker med olje eller fett.
• Fjern fra ovnsrommet alle bakebrett og rister som ikke brukes under tilberedning.

3.2 Første gangs bruk

1. Fjern eventuell beskyttelsesfilm fra utsiden eller innsiden av produktet, og fra tilbehøret.
2. Fjern eventuelle etiketter (med unntak av typeskiltet med tekniske data) fra tilbehøret og ovnsrommet.
3. Fjern og vask alt tilbehøret til produktet (se 4 Rengjøring og vedlikehold). Varm opp tomme stekeovner ved maksimal temperatur for å fjerne eventuelle produksjonsfeil.

3.3 Bruk av tilbehøret

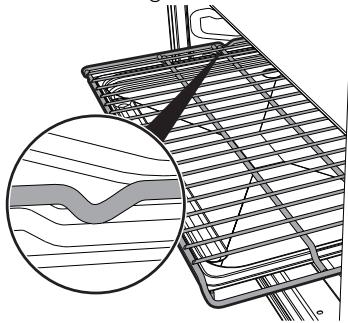

Rister og bakebrett

Rister og bakebrett må settes inn i ovnsstigene til de stopper.

- De mekaniske sikkerhetslåsene hindrer at man uforutsett kan dra ut risten, må være vendt nedover og mot ovnens bakre del.

Før ristene og bakebrettene forsiktig inn i ovnen til de stopper opp.

Rengjør bakebrettene før de brukes for første gang for å fjerne eventuelle produksjonsrester.

Rist til bakebrett

Bakebrettet kan brukes på to måter:

• Inne i risten (denne med antivelteinnretningen vendt oppover) for å samle opp fettet som skilles fra matvarene som tilberedes
• Hvilende på risten (denne med antivelteinnretingen vent nedover), for tilberedning av kaker, kjeks og lignende...

Grillspydstang

1. Bruk de medfølgende gaffelklemmene for å gjøre klar grillspydstangen.

1. Skru fast det medfølgende håndtaket for å enkelt kunne bevege grillspydstangen.

1. Etter å ha klargjort grillspydstangen plasserer du den på den tilhørende støtten. Sett stangen inn i åpningen på en slik måte at den festes til motoren for grillspydet. Pass på at formen er korrekt

plassert på ovnsstigen og fjern håndtaket.

1. For å aktivere grillspydet, drei funksjonsknappen til posisjonen

Tilberedning med grill og grillspyd må aldri overstige 240°C og må vare maksimalt 30 minutter.

1. Når tilberedningen er ferdig bruker du håndtaket på det medfølgende grillspydet til å trekke stangen ut fra åpningen og flytter ovnsstigen slik at du kan trekke grillspydstangen ut fra ovnsrommet.

Disse operasjonene må gjennomføres når ovnen er slukket og kald.

Reduksjonsrister

Reduksjonsristene skal legges på ristene på platetoppen. Forsikre deg om at de er korrekt plassert.

3.4 Bruk av oppbevaringsrommet

Nede til høyre på komfyren finner du oppbevaringsrommet, som du åpner ved å dra håndtaket mot deg. Det kan brukes til å plassere kjeler eller metallgjenstander som behøves ved bruk av produktet.

3.5 Bruk av toppen

Toppens betjeningsknapper og kontrollinnretninger er samlet på kontrollpanelet foran. I nærheten av hver knapp er det tilhørende brenneren angitt. Produktet er utstyrt med en innretning for automatisk antenning. Du trenger bare å dreie knappen mot klokka til symbolet med maksimal flamme, til brenneren er antent. Hvis brenneren ikke tennes i løpet av de første 15 sekundene setter du knappen tilbake på ⚙️ og venter i 60 sekunder før du forsøker på nytt. Når brenneren er tent holder du knappen inne i noen sekunder for at varmeelementet skal få tid til å varmes opp. Det kan skje at brenneren slukkes når du slipper knappen: Det betyr at termoelementet ikke har blitt tilstrekkelig varmet opp. Vent litt før du gjentar operasjonen. Hold knappen innen lengre.

Hvis du brenneren skulle slukkes utilsiktet, vil en sikkerhetsinnretning sørge for at gasstilførselen kuttes, selv når kranen er åpen. Sett knappen tilbake på ⚙ og ikke prøv å tenne brenneren igjen før etter 60 sekunder.

Korrekt plassering av brennerkroner og - deksler

Før du slår på gassbrennerne på platetoppen må du forsikre deg om at brennerkronene er plassert på riktig plass, med tilhørende deksler. Pass på at åpningene på brennerkronene er i samsvar med tennerne og termoelementene (A).

Praktiske råd for bruk av platetoppen

For optimal utnyttelse av brennerne og et minimalt gassforbruk, må du bruke kokekar utstyrt med lokk og som har riktig størrelse i forhold til brenneren, for å unngå at flammen stiger opp over kantene. Når du når kokepunktet reduserer du flammen nok til at væsken ikke koker over.

Diameter på kokekarene:

• Ekstra: 12 - 14 cm.
  • Halvrask: 16 - 24 cm.
• Rask: 18 - 26 cm.
• Ultrarask: 18 - 28 cm.

3.6 Bruk av ovnen

Slå på ovnen

For å slå på ovnen:

1. Velg tilberedningsfunksjon ved hjelp av funksjonsknappen.
2. Velg temperatur ved hjelp av temperaturknappen.

Liste over funksjoner

ECO

Eco

Kombinasjonen av grillen og det nedre varmeelementet er spesielt egnet for tilberedning i én høyde, da dette gir lavt energiforbruk. Ideelt for tilberedning av kjøtt, fisk og grønnsaker. Vi anbefaler ikke kaker som krever heving.

Over- og undervarme

Varmen som kommer jevnt ovenfra og nedenfra, gjør dette systemet egnet til tilberedning av utvalgte retter. Tradisjonell tilberedning, også kjent som statisk konveksjon, er egnet når du bare skal tilberede én rett om gangen. Ideell for alle typer av stek, brød, kaker og er spesielt godt egnet for fett kjøtt, slik som gås og and.

Undervarme

Varmen som kommer nedefra gjør det mulig å fullføre tilberedningen av mat som krever en høyere grunntemperatur, uten at dette gjør at de brennes. Ideelt for søte eller salte kaker, paier og pizza.

Grill + grillspyd

Grillspydet fungerer i kombinasjon med det sentrale grillelementet, slik at matvarene stekes perfekt.

Grill

Varmen fra grillelementet gir perfekte grillresultater særlig for alle tynne og middels tykke kjøttstykker og i kombinasjon med det roterende spiddet (der tilgjengelig) gir denne funksjonen maten en jevn bruning mot slutten av tilberedningen. Ideell for pølser, ribber og bacon. Med denne funksjonen er det mulig å grille store mengder mat på en jevn måte, i særdeleshet kjøtt.

Omluftsgrill

Viften blåser den varme luften rundt og demper derved den sterke varmebølgen som genereres av grillelementet, og gir et optimalt grillresultat selv ved store matstykker. Ideell for store kjøttstykker (f.eks. svinelegg).

Tilberedning med grill og omluftsgrill må aldri overstige 240°C.

Varmluft med vifte

Når viften kombineres med varmluften (integrert i bakveggen) kan du steke ulike typer mat på flere nivåer, så lenge den samme temperaturen og samme type tilberedning kreves. Sirkulasjonen av varmluft sikrer en umiddelbar og jevn fordeling av varme. Det vil for eks. være mulig å tilberede fisk, grønnsaker og kjeks samtidig (på ulike høyder) uten å blande dufter og smaker.

Turbo (kun enkelte modeller)

Kombinasjonen av varmluft og tradisjonell tilberedning, gir en svært rask og effektiv tilberedning på forskjellige nivåer, uten å blande dufter eller smak. Ideell for matvarer med stort volum som krever tilberedning med intensiv varme.

Statisk med omluft (kun enkelte modeller)

Kombinasjonen av varmluft og tradisjonell tilberedning, sikrer jevn tilberedning selv med kompliserte oppskrifter. Ideell for kjeks og kaker, til og med hvis de stekes samtidig på forskjellige nivåer. (Til tilberedning på flere nivåer anbefaler vi bruk av andre og fjerde rille.)

3.7 Råd om tilberedning

Generelle råd

• Bruk en varmlufffunksjon for å oppnå en jevn tilberedning på flere trinn.
• Det er ikke mulig å forkorte tilberedningstider ved å øke temperaturene (matretten kan bli godt stekt på utsiden og lite stekt på innsiden).

Råd om tilberedning av kjøtt

• Tilberedningstidene varierer, avhengig av matvarenes tykkelse og kvalitet, samt forbrukerens smak.
• Bruk et steketermometer under tilberedning av stek, eller trykk ganske enkelt på steken med en skje. Hvis den er fast, er den ferdig. Hvis ikke, må den stekes i noen minutter til.

Råd om tilberedning med Grill og Omluftsgrill

• Grillingen av kjøtt kan utføres både ved å sette inn kjøttet mens ovnen er kald, og mens ovnen er forvarmet, dersom du ønsker å endre effekten av tilberedningen.
• Med funksjonen Omluftsgrill, anbefaler vi at du forvarmer ovnen før grilling.
• Vi anbefaler å plassere matretten midt på risten.

• I grillfunksjonen anbefaler vi å dreie temperaturknappen på den høyeste verdien i forbindelse med symbolet for å optimere tilberedningen.

• Matvarene må krydres før tilberedning. Også olje eller smeltet smør må smøres på før tilberedningen.

• Bruk stekebrettet på den første rillen nedenfra for å samle opp væsken som danner seg under grillingen.
• Varigheten av grilltilberedning må aldri overstige 60 minutter.

Råd om tilberedning av kaker og kjeks

• Bruk fortrinnsvis mørke metallformer: de har evne til å absorbere varmen bedre.
• Temperaturen og tilberedningstiden er avhengige av deigens kvalitet og konsistens.
• For å kontrollere om kaken er helt gjennomstekt: Mot slutten av tilberedningstiden, stikk med en tannpirker der hvor kaken er høyest. Dersom det ikke kleber deig på tannpirkeren, er kaken ferdig.
• Hvis kaken faller sammen når den kommer ut av ovnen, reduserer du temperaturen med omtrent 10 °C ved neste tilberedning. Velg en lengre tilberedningstid dersom det er nødvendig.
• Under tilberedning av kaker og grønnsaker vil det kunne danne seg for mye kondens på glasset. For å unngå dette fenomenet kan du åpne døra noen ganger under tilberedningen. Vær svært forsiktig.

Råd om opptining og heving

• Sett de fryste matvarene uten emballasje i en beholder uten lokk på første rille i ovnen.
• Unngå å plassere matvarer oppå hverandre.
• For å tine kjøtt bruker du en rist plassert på andre rille og et bakebrett plassert på første rille. På den måten kommer ikke maten i kontakt med tinevæsken.
• De mest delikate delene kan dekkes til med aluminiumsfolie.
• For å oppnå en vellykket heving bør en beholder med vann plasseres i bunnen av ovnen.

For å spare energi

• Stopp tilberedningen noen minutter før den tiden som vanligvis brukes. Tilberedningen vil fortsette for de gjenværende minuttene med varmen som har samlet seg inne i ovnen.
• Reduser åpning av døren til et minimum for å unngå varmetap.
• Sørg for at produktet alltid er rent innvendig.

3.8 Programmeringsklokke

1 Tast for varselur
2 Tast for tilberedningsvarighet
3 Tast for avsluttet tilberedning
4 Tast for å redusere verdien
5 Tast for å øke verdien

Forsikre deg om at programmeringsklokken viser

symbolet for tilberedningvarighet i motsatt fall er det ikke mulig å slå på ovnen.

Trykk samtidig på tastene for å nullstille programmeringsklokka.

Regulering av klokkeslett

Hvis klokka ikke er stilt inn er det ikke mulig å slå på ovnen.

Ved første gangs bruk eller etter et strømbrudd, vil de blinkende tallene

vises på panelet.

1. Trykk samtidig på tastene 📄 og 🌐. Prikken mellom timene og minuttene blinker.
2. Ved hjelp av tastene — eller + kan du regulere klokkeslettet. Hold tasten inne for å gå raskt framover.
3. Trykk på tasten eller vent i 5 sekunder. Prikken mellom timene og minuttene slutter å blinke.
4. Symbolet 📁 på displayet indikerer at produktet er klart for å begynne tilberedningen.

Tidsinnstilt tilberedning

Tidsinnstilt tilberedning er en funksjon som gjør det mulig å starte en tilberedning og avslutte den etter en spesifikk tid innstilt av brukeren.

1. Etter å ha valgt en funksjon og en tilberedningstemperatur, trykker du på tasten 📁. Displayet viser tallene 📁 og symbolet 📁 vises mellom timene og minuttene.

2. Bruk tastene — eller + for å stille inn ønskede minutter.

3. Vent i cirka 5 sekunder uten å trykke inn noen tast for å aktivere funksjonen. På displayet vises gjeldende klokkeslett, sammen med symbolene A og 📄.

4. Når tilberedningen er over deaktiveres varmeelementene. På displayet slukkes symbolet 📁, symbolet A blinker og et lydsignal aktiveres.
5. For å slå av lydsignalet er det nok å trykke på en hvilken som helst tast på programmeringsklokka.
6. Trykk samtidig på tastene 📄 og 🌐 for å nullstille programmeringsklokka.

Det er ikke mulig å stille inn tilberedningstider over 10 timer.

Etter innstillingen trykker du på tasten 🚗 for å vise hvor lang tid som er igjen av tilberedningen.

For å nullstille den innstilte programmeringen trykker du samtidig på tastene 🐎 og 🐎 og slår deretter av ovnen manuelt.

Programmert tilberedning

Med programmert tilberedning menes en funksjon som gjør det mulig å starte en tilberedning og avslutte den etter en spesifikk tid innstilt av brukeren.

1. Still inn tilberedningsvarigheten som beskrevet i forrige avsnitt "Tidsinnstilt tilberedning".

2. Trykk på tasten 📁. På displayet vises nåværende klokkeslett pluss tilberedningsvarigheten som tidligere er stilt inn.

3. Bruk tastene — eller + for å stille inn ønskede minutter.
4. Vent i cirka 5 sekunder uten å trykke inn noen tast for å aktivere funksjonen. På displayet vises gjeldende klokkeslett, sammen med symbolene A og 📄.
5. Når tilberedningen er over deaktiveres varmeelementene. På displayet slukkes symbolet 📁, symbolet A blinker og et lydsignal aktiveres.
6. For å slå av lydsignalet er det nok å trykke på en hvilken som helst tast på programmeringsklokka.
7. Trykk samtidig på tastene 📄 og 📋 for å nullstille programmeringsklokka.

Etter innstillingen trykker du på tasten 🚗 for å vise hvor lang tid som er igjen av tilberedningen. For å vise klokkeslettet for avsluttet tilberedning trykker du på tasten 🚗.

Timer/varselur

Timeren avbryter ikke tilberedningen, men varsler brukeren när det innstilte antallet minutter har gått.

Varseluret kan aktiveres när som helst.

1. Trykk på tasten 📁. Displayet viser tallene 0:00 og varsellampen blinker mellom timene og minuttene.
2. Bruk tastene — eller + for å stille inn ønskede minutter.
3. Vent i cirka 5 sekunder uten å trykke inn noen tast for å avslutte reguleringen av varseluret. På displayet vises gjeldende klokkeslett og symbolene 📊 og 🔒.

Det er ikke mulig å stille inn tilberedningstider over 24 timer.

Etter programmeringen av timeren går displayet tilbake til å vise nåværende klokkeslett. For å vise resttiden trykker du på tasten 🔒.

Regulering av volumet på lydsignalet

Volumet på lydsignalet kan varieres i 3 lydstyrker. Mens lydsignalet er i funksjon trykker du på tasten — for å endre innstillingen.

Sletting av innstilte data

Trykk samtidig på tastene 📄 og 🌐 for å nullstille innstilte programmeringer. Fortsett deretter med manuell slukking av ovnen hvis en tilberedning pågår.

Veiledende tabell for tilberedning

Matvarer	Vekt (Kg)	Funksjon	Rilleposisjon nedenfra	Temperatur °C	Tid (minutter)
Lasagne	3 - 4	Over- og undervarme	1	220 - 230	45 - 50
Övnsstekt pasta	3 - 4	Over- og undervarme	1	220 - 230	45 - 50
Kalvestek	2	Turbo/Over- og undervarme med omluft	2	180 - 190	90 - 100
Svinefilet	2	Turbo/Over- og undervarme med omluft	2	180 - 190	70 - 80
Pølser	1,5	Omluftsgrill	4	240	15
Roast beef	1	Turbo/Over- og undervarme med omluft	2	200	40 - 45
Stekt kanin	1,5	Varmluft	2	180 - 190	70 - 80
Kalkunbryst	3	Turbo/Over- og undervarme med omluft	2	180 - 190	110 - 120
Stekt svinenakke	2 - 3	Turbo/Over- og undervarme med omluft	2	180 - 190	170 - 180
Stekt kylling	1,2	Turbo/Over- og undervarme med omluft	2	180 - 190	65 - 70
					Side 1	Side 2
Svinekoteletter	1,5	Omluftsgrill	4	240	15	5
Ribber	1,5	Omluftsgrill	4	240	10	10
Bacon av svin	0,7	Grill	5	240	7	8
Svinefilet	1,5	Omluftsgrill	4	240	10	5
Oksefilet	1	Grill	5	240	10	7
Sjørret	1,2	Turbo/Over- og undervarme med omluft	2	150 - 160	35 - 40
Breiflabb	1,5	Turbo/Over- og undervarme med omluft	2	160	60 - 65
Flyndre	1,5	Turbo/Over- og undervarme med omluft	2	160	45 - 50
Pizza	1	Turbo/Over- og undervarme med omluft	2	260	8 - 9
Brød	1	Varmluft	2	190 - 200	25 - 30
Focaccia	1	Turbo/Over- og undervarme med omluft	2	180 - 190	20 - 25
Kringle	1	Varmluft	2	160	55 - 60
Fruktpai	1	Varmluft	2	160	35 - 40
Ricottakake	1	Varmluft	2	160 - 170	55 - 60
Fylte tortellini	1	Turbo/Varmluft	2	160	20 - 25
Paradiskake	1,2	Varmluft	2	160	55 - 60
Vannbakkel's	1,2	Turbo/Varmluft	2	180	80 - 90
Sukkerbrød	1	Varmluft	2	150 - 160	55 - 60
Riskake	1	Turbo/Varmluft	2	160	55 - 60
Gjærbakst	0,6	Varmluft	2	160	30 - 35

Tidene som er angitt i tabellene inkluderer ikke tid for forvarming og er veiledende.

4 Rengjøring og vedlikehold

4.1 Advarsler

Feilaktig bruk Fare for skader på overflater

• Ikke bruk dampstråler til rengjøring av produktet.
• Ikke bruk rengjøringsprodukter som inneholder klor, ammoniakk eller blekemiddel på ståldeler, eller deler med metallisk overflatefinish (f.eks. anodisering, fornikling eller kromatering).
• Ikke bruk slipende eller etsende rengjøringsmidler på glassdeler (f.eks. produkter i pulverform, flekkfjernere og stålsvamper).
• Bruk ikke grove eller slipende materialer eller kvasse metallskraper.
• Ikke vask avtakbare deler, slik som ristene på platetoppen, brennerkronene og -dekslene i oppvaskmaskin.

4.2 Rengjøring av produktet

For å bevare produktets overflater i god stand, må de rengjøres regelmessig etter bruk. La dem kjøle seg ned først.

Vanlig, daglig rengjøring

Bruk alltid kun spesielle produkter som ikke inneholder slipende eller klorbaserte syrer. Hell produktet på en fuktig klut og rengjør overflaten, skyll godt og tørk av med en myk klut eller en mikrofiberklut.

Matflekker eller rester

Bruk aldri metallsvamper eller kvasse skraper, da dette kan skade overflatene. Bruk vanlige ikke-slipende produkter og kjøkkenredskap av tre eller plast dersom det er nødvendig. Skyll grundig og tørk med en tørr klut eller mikrofiberklut.

Unngå at sukkerholdige matrester (f.eks. syltetøy) brenner seg fast inne i produktet. Hvis de brenner seg fast over for lang tid, kan det ødelegge emaljebelegget inne i produktet.

Rister for platetoppen

Ta av ristene og rengjør med lunkent vann og ikke slipende oppvaskmiddel. Fjern alle rester omhyggelig. Tørk delene og sett dem på plass på platetoppen igjen.

Det at ristene er i kontinuerlig kontakt med flammen vil over tid kunne føre til endringer i emaljen på de stedene der produktet kommer i kontakt med varmen. Det er et helt naturlig fenomen som ikke har noen innvirkning på funksjonen til denne komponenten.

Brennerkroner og -deksler

Brennerkronene og dekslene kan tas av, for å gjøre rengjøringen enklere. Vask dem i varmt vann og med et ikke slipende vaskemiddel. Fjern alle rester og smuss omhyggelig, og vent til delene er helt tørre. Sett brennerkronene på plass igjen, pass på at de plasseres på riktig plass og med de tilhørende dekslene.

Tennere og termoelementer

For en god funksjon må tennerne og termoelementene alltid være rene. Kontroller ofte om det er nødvendig å rengjøre dem med en fuktig klut. Eventuelle tørre rester kan fjernes med en trepinne eller en nål.

4.3 Demontering av døra

For å gjøre rengjøringen enklere anbefaler vi å fjerne døren og legge den på et kjøkkenhåndkle.

Gjør som følger for å fjerne døra:

1. Åpne døren fullstendig og sett de to knottene inn i åpningene i hengslene som indikert i figuren.

1. Ta tak i begge sidene av døren med begge hender, løft den oppover i en vinkel på omtrent 30° og trekk den ut.

1. For å sette døra på plass igjen setter du hengslene inn i de riktige åpningene som er plassert på ovnen. Pass på at sporene A hviler fullstendig på åpningene. Senk døren nedover og når

den er på plass fjerner du knottene fra åpningene i hengslene.

4.4 Rengjøring av glassrutene i døra

Det anbefales å alltid holde glassrutene i døren grundig rene. Bruk absorberende kjøkkenpapir. Hvis skitten sitter godt fast, vask med en fuktig svamp og et nøytralt rengjøringsmiddel.

4.5 Rengjøring av innsiden av ovnen

For å bevare ovnen godt, bør den rengjøres etter hver gang den har vært i bruk, etter at den har kjølt seg ned.

- Ta av alle de avtagbare delene. Rengjør ovnsristene med varmt vann og ikke-slipende rengjøringsmidler. Skyll og tørk godt av de fuktige delene.

For å fjerne eventuelle rester av rengjøringsmidler, bør ovnen settes i funksjon med maksimal temperatur i 15/20 minutter.

Fjern døren for å gjøre rengjøringen lettere.

Fjern ovnsstigene for rister/bakebrett

Ved å fjerne ovnsstigene, blir det lettere å rengjøre sidene.

For å fjerne ovnsstigene for ristene/bakebrettene:

1. Skru ut de to festepluggene som holder ovnsstigen.

1. Trekk ovnsstigen innover. Hvis det finnes selvrensende paneler må disse fjernes sammen med ovnsstigen.

1. Når rengjøringen er ferdig, gjentar du de ovennevnte prosedyrene for å sette ovnsstigene inn igjen.

Regenerering av selvrensende paneler (katalysesyklus)

Regenereringssyklusen av de selvrensende panelene er en rengjøringsmetode som skjer ved hjelp av oppvarming, egnet for å fjerne små fett-, men ikke sukkerholdige rester.

1. Renjgør først bunnen og den øvre beskyttelsen med en mikrofiberklut fuktet med vann og nøytralt oppvaskmiddel. Skyll godt.
2. Still inn en regenereringssyklus ved å velge en ventilert funksjon ved maksimal temperatur i en time.
3. Hvis panelene er spesielt skitne etter regenereringssyklusen demonterer du dem og vasker dem med nøytralt oppvaskmiddel. Skyll og tørk dem.

Monter panalene igjen og still in en ventilert funksjon ved en temperatur på 180°C i en time, slik at de tørkes godt.

Vi anbefaler at du gjennomfører regenerering av de selvrensende panelene hver 14. dag.

4.6 Ekstraordinært vedlikehold

Strømførende deler Fare for elektrisk støt

- Slå av strømforsyningen til ovnen.

Utskifting av belysningslampen inne i ovnen

1. Fjern absolutt alt tilbehør fra innsiden av ovnen.
2. Fjern ovnsstigene for ristene/bakebrettene.
3. Fjern dekselet foran lampen ved hjelp av et verktøy (for eksempel en skrutrekker).

1. Trekk ut og fjern lampen.

Ikke ta direkte på halogenlampen med fingrene, bruk et isolerende materiale.

1. Skift ut lampen med en av samme type (40W).
2. Sett dekselet korrekt på plass igjen. Formen for det innvendige glasset skal være vendt mot døra.
3. Trykk dekselet helt inn, slik at det fester seg fullstendig til lampeholderen.

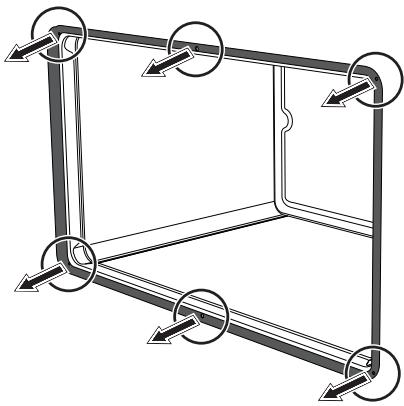

Demontering av ovnspakningen

For å kunne rengjøre ovnen grundig er dørpakningen avtakbar. I de 4 hjørnene og i midten er det plassert kroker som fester den til kanten. Trekk pakningen utover i de angitte punktene for å fjerne den fra produktet.

For å holde pakningene rene bruker du en ikke-slipende svamp og vasker med lunkent vann. Pakningene skal være myke og elastiske.

5 Installasjon

5.1 Gasstilkobling

Gasslekkasje Fare for eksplosjon

• Etter alle inngrep må du kontrollere at dreiemomentet på gasskoblingene ligger mellom 10 Nm og 15 Nm.
• Der det er nødvendig bruker du en trykkregulator i overensstemmelse med gjeldende standard.
• Ved fullført installasjon må du kontrollere om det finnes eventuelle lekkasjer ved bruk av en såpeløsning, aldri med bruk av flamme.
• Plassering av den fleksible slangen må gjennomføres på en slik måte at lengden på slangen ikke overstiger maksimalt 2 meter for fleksible ståslanger og 1,5 meter for gummislanger.
• Slangene må ikke komme i kontakt med bevegelige deler, og de må heller ikke klemmes.

Generell informasjon

Kobling til gassnettet må gjøres med en fleksibel slange i stål med kontinuerlige vegger, i overensstemmelse med forskriftene som er slått fast i gjeldende standard. For forsyning med andre typer gass, se kapittelet "5.2 Tilpasning til forskjellige gasstyper".

Gassinngangskoblingen er gjenget ½" ekstern gass (ISO 228-1).

Tilkobling med fleksibel slange i gummi

Kontroller at alle betingelsene under respekteres:

• Slangen er festet til gummiholderen med sikkerhetsklemmer
• At slangen ikke på noe punkt i løpet sitt kommer i kontakt med de varme veggene (maks. 50 °C);
• Slangen verken trekkes eller strammes, og den har heller ikke trange svinger eller vridninger
• Slangen kommer ikke i kontakt med skarpe deler eller kanter
• Hvis slangen ikke er i perfekt stand kan det føre til gasslekkasjer i lokalet. Du må ikke forsøke å reparere slangen, men straks skifte den ut med en ny.
• kontroller at utløpstiden til slangen, som er merket på denne, ikke er over.

Foreta kobling til gassnettet med bruk av en gummislange som er i overensstemmelse med egenskapene anigt i gjeldende standard (kontroller at koden for denne standarden er trykt på slangen).

Skru gummiholderen 3 godt fast til gasskoblingen 1 (gjenget ½" ISO 228-1) på produktet, plasser pakningen 2 i mellom. Avhengig av diameteren på gasslangen som brukes er det mulig å også skru fast gummiholderen 4 til gummiholderen 3.

Etter å strammet gummiholderen eller gummiholderne plasserer du gasslangen 6 på gummiholderen og fester den med klemmen 5 i overensstemmelse med den gjeldende standarden.

Koblingen med gummislange i samsvar med gjeldende standard kan kun skje hvis slangen er kontrollerbar i hele sin lengde.

Den innvendige diameteren på slangen skal være 8 mm for flytende gass og 13 mm for metangass og bygass.

Tilkobling med fleksibel slange i stål

Gjennomfør kobling til gassnettet ved bruk av en fleksibel gasslange med kontinuerlig vegg, i overensstemmelse med de egenskapene som er angitt i gjeldende standard.

Skru koblingen 3 godt fast til gasskoblingen 1 på produktet, alltid med den medfølgende pakningen 2 plassert i mellom.

Tilkobling med fleksibel slange i stål med bajonettkobling

Foreta koblingen til gassnettet ved bruk av en fleksibel ståslange med bajonettkobling i overensstemmelse med B.S. 669. Påfør isolerende materialet på gjengene til gasslangen 4 og skru den fast il adapteren 3. Skru den mobile koblingen 1 på produktet med den medfølgende pakningen 2 plassert i mellom.

Tilkobling med fleksibel slange i stål med kjegleformet kobling

Gjennomfør kobling til gassnettet ved bruk av en fleksibel gasslange med kontinuerlig vegg, i overensstemmelse med de egenskapene som er angitt i gjeldende standard.

Skru koblingen 3 godt fast til gasskoblingen 1 (gjenget ½" ISO 228-1) på produktet, alltid med den medfølgende pakningen 2 plassert i mellom. Påfør isolerende materiale på gjengene til koblingen 3, etter dette skrur du fast den fleksible slangen i stål 4 til koblingen 3.

Tilkobling til flytende gass

Bruk en trykkregulator og foreta koblingen til gassflasken i henhold til kravene fastsatt av gjeldende standarder.

Forsyningstrykket må respektere verdiene som er angitt i tabellen "Gasstype og installasjonsland".

Ventilasjon i lokalene

Produktet må installert i lokaler som er permanent ventilert, som forutsatt av gjeldende standarder. I lokalet der produktet er installert må det finnes nok luft som trengs til gassforbrenningen, og til å skifte ut luften inne i selve lokalet.

Lufteåpningene, beskyttet av rister, må ha egnede dimensjoner i tråd med gjeldende standarder, og være plassert på en slike måte at de ikke er hindret eller tettet igjen, heller ikke delvis.

Lokalet må holdes godt ventilert for å fjerne varmen og fuktigheten som produseres ved tilberedningen. Spesielt etter langvarig bruk anbefaler vi å åpne et vindu eller øke hastigheten på eventuelle ventilatorer.

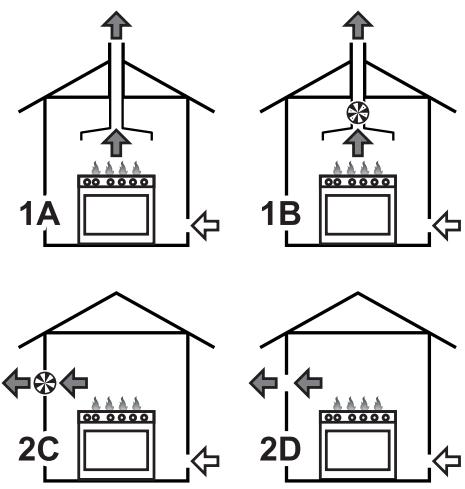

Tømming av forbrenningsproduktene

Tømming av fobrenningsproduktene kan garanteres ved hjelp av avtrekkesvifter med naturlig eller tvungent avtrekk. Et effektivt avtrekkssystem krever nøye planlegging av en godkjent spesialist, og det må gjennomføres i overensstemmelse med posisjonene og avstandene som er angitt i lovverket.

Når installatøren er ferdig må vedkommende utstede et samsvarssertifikat.

1 Tømming ved hjelp av avtrekksvifte
2 Tømming uten hjelp av avtrekksvifte

A Tømming ved hjelp av enkelt skorstein med naturlig trekk
B Tømming ved hjelp av enkelt skorstein med elektrovifte
C Tømming direkte utendørs med elektrovifte montert i vegg eller glass
D Tømming direkte utendørs gjennom veggen

Luft

Forbrenningsprodukter

Elektrovifte

5.2 Tilpasning til forskjellige gasstyper

I tilfelle av funksjon med andre gasstyper må du skifte ut dysene på brennerne og regulere minimumsflammen på gasskranene.

Utskiftning av dyser

1. Fjern ristene, dekslene og brennerkronene for å få adgang til brennerkoppene.
2. Skift ut dysene ved hjelp av en slangenøkkel størrelse 7 på bakgrunn av hvilken gass som skal benyttes (se Tabeller over egenskapene til brennere og dyser).

1. Plasser brennerne korrekt på riktig plass.

Regulering av minimum for metangass eller bygass

Tenn brenneren og sett den i minimumsposisjon. Ta ut håndtaket på gasskranen og bruk reguleringsskruen på siden av kranen (avhengig av modell), til du oppnår en regelmessig minimal flamme. Monter håndtaket igjen og kontroller at flammen på brenneren er stabil. Drei knappen raskt fra maksimum- til minimumsposisjon: flammen skal ikke slukkes. Gjenta operasjonen på alle gasskranene.

Regulering av minimum for flytende gass

Løsne skruen som er plassert på siden av kranstangen fullstendig.

Etter å ha tilpasset produktet til bruk av en annen gass enn det var regulert for på fabrikken, må du skifte ut etiketten for gassregulering som er påført produktet, med en som gjelder for den nye gasstypen. Etiketten er å finne inne i dyseposen (der den finnes).

Smøring av gasskranene

Over tid kan de forekomme at det blir vanskeligere å skru på gasskranene og de blokkeres. Sørg for å rengjøre dem innvendig og skifte ut smørefettet.

Smøring av gasskranene må gjennomføres av en spesialisert tekniker.

Gasstype og installasjonsland

Gasstype

IT

GB-IE

FR-BE

DE

AT

NL

ES

PT

SE

RU

DK

PL

HU

1 Metangass G20

G20

20 mbar

●

●

●

●

●

●

●

●

●

G20/25

20/25 mbar

●

2 Metangass G20

G20

25 mbar

●

3 Metangass G25

G25

25 mbar

●

4 Metangass G25.1

G25.1

25 mbar

●

5 Metangass G25

G25

20 mbar

●

6 Metangass G25

G27

20 mbar

●

7 Metangass G2.350

G2.350

13 mbar

●

8 Flytende gass G30/31

G30/31

28/37 mbar

●

●

●

●

G30/31

30/37 mbar

●

●

G30/31

30/30 mbar

●

●

●

9 Flytende gass G30/31

G30/31

37 mbar

●

10 Flytende gass G30/31

G30/31

50 mbar

●

●

11 Bygass G110

G110

8 mbar

●

●

●

12 Bygass G120

G120

8 mbar

●

På bakgrunn av installasjonslandet kan du avdekke egenskapene til de tilgjengelige gasstypene. Se indikasjonsnummeret for å finne i "Tabeller over egenskapene til brennere og dyser" de riktige verdiene.

Tabeller over egenskapene til brennere og dyser

1 Metangass G20	AUX	SR	R	UR2 int	UR2
Merkeeffekt (kW)	1.0	1.8	2.9	1.1	3.9
Diameter dyse (1/100 mm)	72	97	115	80	145
Forkammer (trykt på dysen)	(X)	(Z)	(Y)	(H1)	(H4)
Redusert effekt (W)	400	500	800	400	1600
2 Metangass G20	AUX	SR	R	UR2 int	UR2
Merkeeffekt (kW)	1.1	1.8	2.9	1.1	3.9
Diameter dyse (1/100 mm)	72	94	108	75	135
Forkammer (trykt på dysen)	(X)	(Z)	(H8)	(H1)	(H4)
Redusert effekt (W)	400	500	800	400	1600
3 Metangass G25	AUX	SR	R	UR2 int	UR2
Merkeeffekt (kW)	1.0	1.8	2.9	1.0	4.0
Diameter dyse (1/100 mm)	72	94	121	80	150
Forkammer (trykt på dysen)	(F1)	(Y)	(F2)	(H1)	(H4)
Redusert effekt (W)	400	500	800	400	1600
4 Metangass G25.1	AUX	SR	R	UR2 int	UR2
Merkeeffekt (kW)	1.1	1.8	3.0	1.0	4.0
Diameter dyse (1/100 mm)	77	100	134	80	155
Forkammer (trykt på dysen)	(F1)	(Y)	(F3)	(H1)	(H4)
Redusert effekt (W)	400	500	800	400	1600
5 Metangass G25	AUX	SR	R	UR2 int	UR2
Merkeeffekt (kW)	1.0	1.8	2.9	1.1	3.9
Diameter dyse (1/100 mm)	77	100	134	85	155
Forkammer (trykt på dysen)	(F1)	(Y)	(F3)	(H1)	(H4)
Redusert effekt (W)	400	500	800	400	1600
6 Metangass G25	AUX	SR	R	UR2 int	UR2
Merkeeffekt (kW)	1.0	1.8	2.9	1.0	3.9
Diameter dyse (1/100 mm)	77	105	138	85	160
Forkammer (trykt på dysen)	(F1)	(Y)	(F3)	(H1)	(H4)
Redusert effekt (W)	400	500	800	400	1600
7 Metangass G2.350	AUX	SR	R	UR2 int	UR2
Merkeeffekt (kW)	1.0	1.8	2.9	1.0	4.0
Diameter dyse (1/100 mm)	94	120	165	100	200
Forkammer (trykt på dysen)	(Y)	(Y)	(F3)	(0)	(H4)
Redusert effekt (W)	400	500	800	400	1600
8 Flytende gass G30/31	AUX	SR	R	UR2 int	UR2
Merkeeffekt (kW)	1.0	1.8	3.0	0.9	4.0
Diameter dyse (1/100 mm)	50	65	85	46	98
Forkammer (trykt på dysen)	-	-	-	-	-
Redusert effekt (W)	400	500	800	400	1600
Merkeeffekt G30 (g/h)	73	131	218	65	291
Merkeeffekt G31 (g/h)	71	129	214	64	286
9 Flytende gass G30/31	AUX	SR	R	UR2 int	UR2
Merkeeffekt (kW)	1.1	1.9	2.9	0.9	4.1
Diameter dyse (1/100 mm)	50	65	81	46	94
Forkammer (trykt på dysen)	-	-	-	-	-
Redusert effekt (W)	450	550	800	450	1600
Merkeeffekt G30 (g/h)	80	138	211	65	305
Merkeeffekt G31 (g/h)	79	136	207	64	300
10 Flytende gass G30/31	AUX	SR	R	UR2 int	UR2
Merkeeffekt (kW)	1.0	1.8	2.9	1.0	4.0
Diameter dyse (1/100 mm)	43	58	70	43	75
Forkammer (trykt på dysen)	(H2)	(M)	(Y)	(H2)	(S1)
Redusert effekt (W)	400	500	850	400	1700
Merkeeffekt G30 (g/h)	73	131	211	73	291
Merkeeffekt G31 (g/h)	71	129	207	71	286
11 Bygass G110	AUX	SR	R	UR2 int	UR2
Merkeeffekt (kW)	1.0	1.8	2.8	1.0	3.6
Diameter dyse (1/100 mm)	145	185	260	140	320
Forkammer (trykt på dysen)	(/8)	(/2)	(/3)	(/8)	-
Redusert effekt (W)	400	500	800	400	1400
12 Bygass G120	AUX	SR	R	UR2 int	UR2
Merkeeffekt (kW)	1.0	1.8	2.8	1.1	3.7
Diameter dyse (1/100 mm)	135	175	240	130	300
Forkammer (trykt på dysen)	(/8)	(/1)	(/3)	(/8)	-
Redusert effekt (W)	400	500	800	400	1400

Dyser som ikke medfølger er å få tak i hos autoriserte serviceverksteder.

5.3 Elektrisk tilkobling

Elektrisk spenning Fare for elektrisk støt

• Elektriske tilkoblinger må utføres av autorisert teknisk personale.
• Bruk personlig verneutstyr.
• Jordkoplingen er påbudt ifølge reglene fastlagt av sikkerhetsnormene for elektriske anlegg.
• Slå av hovedstrømforsyningen.
• Trekk ikke i ledningen for å ta ut kontakten.
• Bruk ledninger som tåler en temperatur på minst 90 °C.
• Skruene til forsyningsledningene på klemmebrettet må trekkes til med et tiltrekkingsmoment på 1,5 - 2 Nm.

Generell informasjon

Kontroller at strømnettets egenskaper er egnet til opplysningene som er oppført på typeskiltet.

Typeskiltet med tekniske data, serienummeret og merkenavn er plassert synlig på produktet.

Dette skiltet må aldri av noen grunn fjernes. Utfør jordingstilkoblingene med en kabel som er minst 20 mm lengre enn de andre kablene.

Produktet kan fungere på følgende måter:

- 220-240 V 1N\~

Bruk en ledning med tre poler 3 x 2,5 mm².

- 380-415 V 2N\~

Bruk en ledning med fire poler 4 x 1,5 mm².

- 380-415 V 3N\~

Bruk en ledning med fem poler 5 x 1,5 mm².

(kun enkelte modeller)

- 220-240 V 1N\~

Bruk en ledning med tre poler 3 x 1,5 mm².

De angitte verdiene henviser til snittet på den innvendige lederen.

Forsyningskablene er dimensjonert i henhold til samtidighetsfaktoren (i overensstemmelse med standarden EN 60335-2-6).

Fast tilkobling

Se til at tilførselsledningen er utstyrt med en allpolet skillebryter i samsvar med forskriftene for installasjon.

Skillebryteren må være i nærheten av produktet og i en lett tilgjengelig posisjon.

Tilkobling med kontakt og støpsel

Påse at pluggen og kontakten er av samme type.

Unngå bruk av reduksjonsstykker, adaptere eller shunter, da de kunne forårsake oppvarming eller brannskader.

5.4 Plassering

Tungt produkt Fare for klemming

- Plasser produktet inn i møbeldelen ved hjelp av en annen person.

Trykk på den åpne døren Fare for skade på produktet

- Bruk aldri døren som vektstang til å løfte produktet på plass under montering.

- Unngå for mye trykk på ovnsdøren när den er åpen.

Varmeproduksjon under bruk av ovnen Brannfare

- Finéroverflater, limte overflater eller plastoverflater på møbler i nærheten må være varmebestandige (>90 °C).

Generell informasjon

Dette produktet kan plasseres nær vegger hvorav en er høyere enn arbeidsbenken, i en minimumsavstand på 50 mm fra siden av produktet, som vist i figurene A og C for de respektive installasjonsklassene.

Hyllene som er plassert over arbeidsoverflaten til produktet må være i en minimumsavstand på 750 mm. Hvis det skal installeres en avtrekksvifte over platetoppen, bruksanvisningen for viften for å respektere korrekt avstand.

Dette produktet, avhengig av installasjonstype, tilhører klassene:

A - Klasse 1
(Frittstående komfyr)

B - Klasse 2 underklasse 1 (Integrert komfyr)

C - Klasse 2 underklasse 1 (Integrert komfyr)

Produktet må installeres av en kvalifisert tekniker og i henhold til gjeldende standarder.

Montering av kanten

Den medfølgende kanten er en integrert del av produktet, den må festes til produktet før det installeres.

Kanten skal alltid plasseres og festes korrekt til produktet.

1. Løsne de 6 skruene som er plassert på baksiden av toppen (A) og skru løs de 2 skruene (B) som er plassert på siden av kanten.

1. Plasser kanten over platetoppen. Plasser de 6 nedre åpningene på kanten på linje med de 6 skruene på baksiden av platetoppen, som du allerede har løsnet.
2. Stram de ó skruene på baksiden av koketoppen (A) og skru fast de 2 skruene under toppen (B) for å feste toppen.

Montering av sokkelen

Den medfølgende sokkelen er en integrert del av produktet, og den må festes til produktet før det installeres.

Sokkelen skal alltid plasseres og festes korrekt til produktet.

1. Plasser sokkelen på den framre nedre delen av produktet.

1. Plasser sokkelen på den framre nedre delen av produktet.
2. Skru gast de fire skruene på siden for å feste sokkelen til produktet.
3. Dekk åpningene på sokkelen med de medfølgende korkene

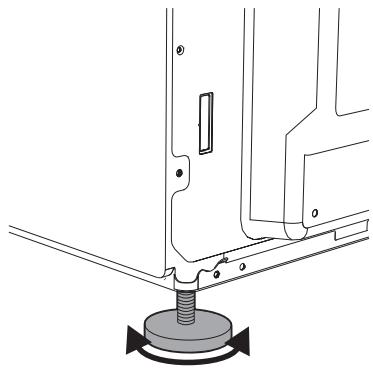

Plassering og vatring av produktet

Etter å ha foretatt strøm- og/eller gasstilkoblingene, for å oppnå større stabilitet er det helt nødvendig at produktet er korrekt vatret til underlaget. Løsne eller skru fast foten i den nedre delen, til produktet er helt stabilt og vatret.
