KÄYTTÖOHJE TR90BL1 SMEG

Sisällysluettelo

1 Varoituksia 4

1.1 Turvallisuuteen liittyvät yleiset varoitukset 4
1.2 Tyyppikilpi 5
1.3 Valmistajan vastuu 5
1.4 Laitteen käyttötarkoitus 5
1.5 Hävittäminen 5
1.6 Tämä käyttöohje 6
1.7 Miten käyttöohjetta luetaan 6

2 Kuvaus 7

2.1 Yleinen kuvaus 7
2.2 Keittotaso 7
2.3 Ohjauspaneeli 8
2.4 Muut osat 9
2.5 Saatavana olevat lisävarusteet 9

3 Käyttö 11

3.1 Varoituksia 11
3.2 Ensimmäinen käyttökerta 12
3.3 Lisävarusteiden käyttö 12
3.4 Säilytystilan käyttö 14
3.5 Keittotason käyttö 14
3.6 Uunin käyttö 15
3.7 Neuvoja paistamiseen 17
3.8 Ohjelmointilaitteen kello 18

4 Puhdistus ja hoito 22

4.1 Varoituksia 22
4.2 Laitteen puhdistus 22
4.3 Luukun irrottaminen 23
4.4 Luukun lasin puhdistaminen 24
4.5 Uunin puhdistaminen sisältä 24
4.6 Ylimääräinen huolto 25

5 Asennus 27

5.1 Kaasuliitäntä 27
5.2 Mukautus eri kaasutyyppeihin 30
5.3 Sähkökytkentä 35
5.4 Asemointi 36

Lue tämä käyttöopas huolellisesti. Ohjeita noudattamalla taataan laitteen oikeaoppinen ylläpito ja sen ominaisuuksien säilyvyys.

Tuotteeseen liittyviä lisätietoja löytyy osoitteesta www.smeg.com

1 Varoituksia

1.1 Turvallisuuteen liittyvät yleiset varoitukset

Henkilövahingot

• Laite ja siihen kuuluvat osat tulevat erittäin kuumiksi käytön aikana.
• Älä koske lämmityselementteihin käytön aikana.
• Pidä alle 8-vuotiaita lapsia loitolla, ellei heitä valvota jatkuvasti.
• Lapset eivät saa leikkiä laitteella.
• 8-vuotiaat lapset, fyysisesti tai henkisesti rajoittuneet henkilöt tai henkilöt, joilla ei ole tämän laitteen käyttöön liittyvää kokemusta saavat käyttää laitetta jos heidän toimintaansa valvoo tai heitä opastaa aikuiset tai heidän turvallisuudesta vastaavat henkilöt.
• Käytön aikana älä aseta laitteen päälle metallisia esineitä kuten veitset, haarukat, lusikat ja kannet.
• Sammuta laite käytön jälkeen.
• Älä koskaan yritä sammuttaa liekkiä/tulipaloa vedellä: sammuta laite ja peitä liekki kannella tai sammutuspeitteellä.

• Lapset eivät saa suorittaa puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

• Anna asennus- ja huoltotoimenpiteet ammattitaitoisen henkilökunnan suoritettavaksi voimassa olevien säädösten mukaisesti.

• Älä tee muutoksia laitteeseen.
• Älä työnnä teräviä metalliesineitä (keittiövälineitä tai työkaluja) laitteessa oleviin aukkoihin.
• Älä koskaan yritä korjata laitetta yksin tai ilman pätevän teknikon apua.
• Jos virtajohto on vahingoittunut, ota välittömästi yhteyttä tekniseen huoltoon, joka vaihtaa sen uuteen.
• Älä avaa säilytystilaa kun uuni on päällä ja vielä kuuma.
• Säilytystilan sisällä olevat esineet voivat olla erittäin kuulumia uunin käytön jälkeen.

Laitteelle aiheutuvat vahingot

• Älä käytä hankaavia tai syövyttäviä puhdistusaineita luukun lasien puhdistamiseen (esim. jauhetuotteita, tahanpoistoaineita ja metallisia sieniä).

• Ritilät ja uunipellit tulee asettaa sivutasotukien päälle niiden pysähtymiskohtaan asti. Mekaanisten turvalukitusten, jotka estävät ritilän tahatonta ulosvetoa, tulee olla alasuuntaan ja uunin takaosaan päin.

• Käytä mahdollisesti puu- tai muovisia ruokailuvälineitä.

• Älä istu laitteen päälle.
• Älä käytä höyrysuihkeita laitteen puhdistamiseksi.
• Älä tuki laitteen aukkoja tai tuuletusaukkoja.
• Älä jätä laitetta valvomatta paiston aikana, sillä rasvaa tai öljyjä voi vuotaa ulos.
• Älä jätä esineitä keittotasojen päälle.
• Älä missään tapauksessa käytä laitetta huoneen lämmittämiseen.
• Poista uunin sisältä edellisistä paistoista jäljelle jääneet suuret ruokajäämät tai valumat.

Laitteeseen liittyen

• Ennen lampun vaihtoa on laitteen virransyöttö katkaistava.
• Älä nojaa äläkä istu avoimen luukun päälle.
• Tarkista, ettei luukkujen väliin jää esineitä.

1.2 Tyyppikilpi

- Laitteen tyyppikilpi sisältää tekniset tiedot, sarjanumeron ja merkinnän. Tyyppikilpeä ei saa koskaan irrottaa.

1.3 Valmistajan vastuu

Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat:

• käyttötarkoitukseen nähden poikkeavasta käytöstä
• käyttöoppaassa olevien määräysten noudattamatta jättämisestä
  • jonkin laitteen osan muuttamisesta
• muiden kuin laitteen alkuperäisten varaosien käytöstä.

1.4 Laitteen käyttötarkoitus

• Laite on tarkoitettu ruokien paistamiseen kotitalouskäytössä. Kaikenlainen muu käyttö on sopimatonta.
• Laitetta ei ole tarkoitettu käytettäväksi ulkoisten ajastimien tai kauko-ohjainten kanssa.

1.5 Hävittäminen

Laite tulee hävittää erillään kotitalousjätteistä (direktiivit 2002/95/EY, 2002/96/EY, 2003/ 108/EY). Tämä laite ei sisällä siinä määrin terveydelle ja ympäristölle haitallisia aineita, että sitä voitaisiin pitää vaarallisena voimassa olevien Euroopan neuvoston direktiivien mukaisesti.

Laitteen hävittämiseksi:

- Katkaise virtajohto ja irrota johto yhdessä pistokkeen kanssa.

Sähkövirta Sähköiskun vaara

• Kytke pääkatkaisin pois päältä.
• Irrota virtajohto sähkölaitteistosta.

- Toimita laite käyttöiän loputtua sähkö- ja elektronisten laitteiden erilliskeräykseen tai anna se jälleenmyyjälle toisen vastaavan laitteen hankinnan yhteydessä.

Laitteen pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätettäviä.

- Toimita pakkausmateriaalit tarkoituksenmukaiseen erilliskeräykseen.

Muovipakkaukset Tukehtumisen vaara

• Pakkausmateriaaleja tai niiden osia ei saa jättää ilman valvontaa.
• Älä anna lasten leikkiä pakkausmateriaaleihin kuuluvilla muovipusseilla.

1.6 Tämä käyttöohje

Tämä käyttöohje on kiinteä osa laitetta, ja siksi sitä tulee säilyttää kokonaisuudessaan helposti saatavilla koko laitteen käyttöiän ajan.

Ennen laitteen käyttöä lue tämä käyttöohje huolellisesti läpi.

1.7 Miten käyttöohjetta luetaan

Tässä käyttöohjeessa käytetään seuraavia kuvamerkkejä:

Varoituksia

Yleistietoja liittyen tähän käyttöohjeeseen, turvallisuuteen ja hävittämiseen.

Kuvaus

Laitteen ja lisävarusteiden kuvaus.

Käyttö

Laitteeseen ja lisävarusteisiin sekä paistoon liittyvää tietoa.

Puhdistus ja hoito

Laitteen oikeaan puhdistamiseen ja huoltoon liittyvää tietoa.

Asennus

Pätevälle teknikolle kuuluvaatietoa: asennus, käyttöönotto ja säätö.

Turvallisuuteen liittyvät varoitukset

Tietoa

Neuvo

1. Käyttöohjeiden järjestys.

- Yksittäinen käyttöohje.

2 Kuvaus

2.1 Yleinen kuvaus

1 Koroke
2 Keittotaso
3 Ohjauspaneeli
4 Lamppu
5 Tiiviste

6 Luukku
7 Tuuletin
8 Säilytystila

1,2,3. Ritiöiden/peltien kannattimien taso

2.2 Keittotaso

AUX = Lisä

SR = Puolinopea

R = Nopea

UR2 int = Pika sisäinen liekin jako - osa

UR2 est = Pika ulkoinen liekin jako - osa

2.3 Ohjauspaneeli

1 Lämpötilakytkin

Tämän kytkimen avulla on mahdollista valita paistolämpötila.

Käännä kytkintä myötäpäivään halutun arvon kohdalle, minimi- ja maksimiarvojen välillä.

2 Merkkivalo

Kun merkkivalo vilkkuu se osoittaa, että laite kuumenee asetetun lämpötilan saavuttamiseksi.

Kun lämpötila saavutetaan, termostaatin merkkivalo jää aina palamaan, kunnes laite sammuu.

Kun merkkivalo syttyy ja sammuu säännöllisesti se osoittaa, että uunin sisälle asetettu lämpötila säilyy vakaana.

3 Toimintokytkin

Uunin eri toiminnot soveltuvat erilaisille paistotavoille. Kun haluttu toiminto on valittu, aseta paistolämpötila lämpötilakytkimen kautta.

4 Keittotason polittimien nupit

Hyödyllisiä tasolla olevien polittimien sytyttämiseen ja säätöön.

Paina ja käännä kytkimiä vastapäivään arvon △ kohdalle sytyttääksesi vastaavat polttimet Liekkiä säädetään kiertämällä kytkimiä maksimi- △ ja minimalueen △ välissä olevalla alueella.

Sammuta polittimet asettamalla kytkimet takaisin asentoon.

5 Ohjelmointilaitteen kello

Hyödyllinen oikean kellonajan näyttöön, ohjelmoitujen kypsennysaikojen asetukseen ja ajastimen ohjelmointiin.

2.4 Muut osat

Uunin tasot

Uunissa on eri korkeustasoja uunipeltien ja ritilöiden asemointia varten.

Asetuskorkeudet lasketaan alhaalta ylöspäin (ks. 2.1 Yleinen kuvaus).

Jäähdytystuuletin

Tuulettimen tehtävänä on jäähdyttää uunit ja se kytkeytyy päälle paiston aikana.

Tuulettimet muodostavat normaalin ilmavirtauksen, joka tulee ulos luukun yläpuolelta. Ilmavirtaus voi jatkua lyhyen aikaa myös uunin sammutuksen jälkeen.

Sisävalaistus

Uunien sisävalaistus syttyy kun mikä tahansa toiminnoista valitaan.

2.5 Saatavana olevat lisävarusteet

Joissakin malleissa ei välttämättä ole kaikkia lisävarusteita.

Pienentävä riti lä

Ihanteellinen pienille astioille.

Wokkipannuille tarkoitettu pienentävä ritilä

Hyödyllinen wokkipannuja käytettäessä.

Ritilä

Hyödyllinen keittoastioiden tukemista varten.

Uunipelti

Hyödyllinen rasvojen keräämiseen, jotka voivat valua yläpuolella olevalle ritilälle asetetuista ruoka-aineksista.

Varras

Kanan ja muiden kaikilta pinnoiltaan tasaista kypsennystä vaativien ruokien kypsentämiseen.

Paistinvartaan tuki

Käytettävä paistinvartaan tukena.

Paistinvartaan kahva

Hyödyllinen paistinvartaan irrottamiseksi uunitilasta.

Itsepuhdistuvat paneelit

Hyödylliset pienten rasvamäärien absorbointiin.

Uunissa käytettävät elintarvikkeiden kanssa kosketuksiin joutuvat lisävarusteet on valmistettu käyttämällä voimassa olevien lakien mukaisia materiaaleja.

Varustuksiin kuuluvia lisävarusteita tai ylimääräisiä lisävarusteita voidaan pyytää valtuutetuista huoltokeskuksista. Käytä vain valmistajan alkuperäisiä lisävarusteita.

3 Käyttö

3.1 Varoituksia

Korkea lämpötila uunien sisällä käytön aikana. Palovammojen vaara

• Pidä luukkua kiinni paiston aikana.
• Suojaa käsiä uunikintailla ruokien liikuttamisen aikana uunin sisällä
• Älä koske uunin sisällä oleviin kuumennuselementteihin.
• Älä kaada vettä suoraan erittäin kuumille pelleille.
• Älä päästä alle 8-vuotiaita lapsia laitteen läheisyyteen sen toiminnan aikana.
• Jos ruoka-aineita käsitellään paiston aikana tai paiston lopussa, avaa luukkua 5 senttimetriä muutaman sekunnin ajaksi saadaksesi höyryn pois ja avaa luukku sitten kokonaan.

Väärä käyttö Palovammojen vaara

• Varmista, että liekin jako-osat ja vastaavat kannet on asetettu oikein paikoilleen.
• Rasvat ja öljyt voivat syttyä ylikuumentuessa. Toimi äärimmäisen varovaisesti.

Väärä käyttö Pinnoille syntyvien vahinkojen vaara

• Älä peitä uunitilan pohjaa alumiinipaperilla tai tinapaperilla.
• Jos leivinpaperia halutaan käyttää, aseta paperi niin, ettei se vaikuta uunin sisällä kiertävään kuumaan ilmaan.
• Älä aseta kattiloita tai peltejä suoraan uunitilan pohjalle.
• Älä käytä avattua luukkua asettaaksesi kattiloita tai peltejä suoraan sisälasin päälle.
• Älä kaada vettä suoraan erittäin kuumille pelleille.
• Varmista, että liekin jako-osat ja vastaavat kannet on asetettu oikein paikoilleen.
• Astiat tai pannut on asetettava keittotason alueen sisäpuolelle.
• Kaikkien keittoastioiden pohjan tulee olla tasainen ja säännöllinen.
• Jos neste kiehuu yli, puhdista valunut neste pois keittotasolta.

Korkea lämpötila säilytystilan sisällä Palovammojen vaara

• Älä avaa säilytystilaa kun uuni on päällä ja vielä kuuma.
• Säilytystilan sisällä olevat esineet voivat olla erittäin kuulumia uunin käytön jälkeen.

Korkea lämpötila säilytystilan sisällä käytön aikana Tulipalo- tai räjähdysvaara

• Älä suihkuta suihkeita uunin läheisyydessä.
• Älä käytä tai jätä tulenarkoja materiaaleja uunin tai säilytystilan läheisyyteen.
• Älä käytä muovisia keittiövälineitä tai astioita ruokien paistossa.
• Älä aseta uuniin purkkeja tai suljettuja astioita.
• Älä jätä uunia valvomatta paiston aikana, sillä rasvaa tai öljyjä voi vuotaa ulos.
• Ota kaikki uunipellit ja ritilät pois joita ei käytetä paiston aikana.

3.2 Ensimmäinen käyttökerta

1. Irrota mahdolliset laitteen ulko- tai sisäpuolella olevat suojamuovit mukaan lukien lisävarusteet.
2. Poista mahdolliset tarrat (teknisiä tietoja sisältävää tarraa lukuun ottamatta) lisävarusteista ja uunitiloista.
3. Irrota ja pese kaikki laitteeseen kuuluvat lisävarusteet (ks.4 Puhdistus ja hoito). Kuumenna uunit tyhjänä maksimaaliseen lämpötilaan poistaaksesi mahdolliset valmistukseen liittyvät jäämät.

3.3 Lisävarusteiden käyttö

Ritilät ja uunipellit

Ritilät ja uunipellit tulee asettaa sivutasotukien päälle niiden pysähtymiskohtaan asti.

- Mekaanisten turvalukitusten, jotka estävät ritiilän tahatonta ulosvetoa, tulee olla alasuuntaan ja uunin takaosaan päin.

Aseta ritilät ja pellit varovasti uuniin niiden pysähtymiskohtaan asti.

Puhdista uunipellit ennen kuin niitä käytetään ensimmäistä kertaa poistaaksesi mahdolliset valmistuksesta jääneet jäämät.

Uunipellin riti lä

Uuninpeltiä voidaan käyttää kahdella eri tavalla:

• ritilän sisälle asetettuna (ritilä kallistumisen estolukitus yläsuuntaan käännettynä) rasvan keräämistä varten erikseen paistettavista ruoista
• ritilän päälle asetettuna (ritilä kallistumisen estolukitus alasuuntaan käännettynä) leivosten, pipareiden, leivonnaisten paistoon...

Varras

1. Käytä varustuksiin kuuluvia klipsi haarukoita ruoan asettamiseksi vartaaseen.

1. Ruuvaa tarkoituksenmukainen varustuksiin kuuluva kahva kiinni liikuttaaksesi paistinvarrasta kätevästi.

1. Kun varras on valmistettu, aseta se vastaavalle paistinvartaan kannattimelle. Työnnä varras aukkoon siten, että se kytkeytyy paistinvartaan moottoriin.

Varmista, että ura on asetettu oikein ohjauskiskolle ja irrota kahva.

1. Vartaan aktivoimiseksi, käännä toimintokytkin asentoon [1].

Grillillä ja vartaalla tehdyt kypsennykset eivät koskaan saa ylittää 240 °C ja niiden on kestettävä korkeintaan 30 minuuttia.

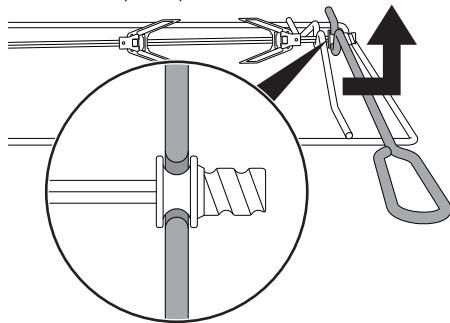

1. Paiston päättyessä käytä varustuksiin kuuluvaa paistinvartaan kahvaa irrottaaksesi vartaan uunista ja irrota ohjauskisko siten, että paistinvarras saadaan pois paistotilasta.

Nämä toimenpiteet tulee suorittaa uuni sammutettuna ja jäähtyneenä.

Pienentävät ritiälät

Pienentävät ritiät asetetaan keittotason ritiöiden päälle. Varmista, että ne on asetettu oikein paikoilleen.

3.4 Säilytystilan käyttö

Lieden alaoikealla sijaitsee säilytystila, johon päästään vetämällä kahvaa itseesi päin. Sitä voidaan käyttää kattiloiden ja laitteen käyttöön tarvittavien metalliesineiden säilyttämiseen.

3.5 Keittotason käyttö

Kaikki laitteen kytkimet ja ohjaimet sijaitsevat samassa etupaneelissa. Jokaiselle kytkimelle on osoitettu vastaava poltin. Keitin on varustettu elektronisella sytytyslaitteella. Sytyttämistä varten riittää, että painat ja käännät kytkintä vastapäivään suurimman liekin kohdalle, kunnes poltin syttyy. Mikäli poltin ei syty 15 sekunnin kuluessa, käännä kytkin kohtaan. Odota 60 sekuntia ennen kuin yrität sytyttää uudelleen. Kun polttimet on sytytetty, pidä kytkintä painettuna muutaman sekunnin ajan niin, että termoelementti lämpenee. Poltin voi sammua kytkimen hellittämishetkellä: se tarkoittaa, että lämpöelementti ei ole lämmennyt tarpeeksi. Odota hetki ja toista toimenpide. Pidä kytkintä alhaalla pidempään.

Tahattoman sammumisen tapahtuessa aktivoituu turvatoiminto, joka estää kaasun syötön vaikka hana olisi auki.

Käännä kytkin takaisin kohtaan äläkä yritä sytyttää uunia uudelleen 60 sekuntiin.

Liekkien jako-osien ja kansien oikea asento

Ennen keittotason polittimien sytyttämistä varmista, että liekin jako-osat ja vastaavat kannet on asetettu paikoilleen. Huomioi, että liekin jako-osien aukot vastaavat sytytystulppia ja lämpöpareja (A).

Keittotason käyttöön liittyviä käytännöllisiä neuvoja

Polttimien ihanteellinen tehokkuus ja kaasun kulutus voidaan optimoida käyttämällä polttimien kokoon sopivia kannellisia keittoastioita, tällöin liekki ei yllä keittoastioiden sivuille. Kiehumispisteen saavutuksen jälkeen liekkiä tulee pienentää niin, ettei neste kiehu keittoastiasta yli.

Keittoastioiden läpimitta:

• Lisä: 12 - 14 cm.
  • Puolinopea: 16 - 24 cm.
• Nopea: 18 - 26 cm.
• Pika: 18 - 28 cm.

3.6 Uunin käyttö

Uunin käynnistys

Uunin käynnistämiseksi:

1. Valitse paistotoiminto toimintokytkimellä.
2. Valitse lämpötila lämpötilakytkimellä.

Toimintojen lista

Eco

Grillin ja alavastuksen yhdistelmä soveltuu erinomaisesti yhdellä tasolla suoritettavaan paistoon alhaisella energiankulutuksella. Hyödyllinen lihan, kalan ja vihannesten paistoon. Sitä ei suositella leivonnaisten paistoon, jotka vaativat kohotusta.

Staattinen

Samanaikaisesti ylhäältä ja alhaalta tuleva lämpö tekee tästä järjestelmästä sopivan erityisten ruokien paistoon. Perinteinen paisto, jota kutsutaan myös staattiseksi, soveltuu yhden ruokalajin paistoon kerrallaan. Ihanteellinen kaiken tyypisten paistien, leivän, täytettyjen piirakoiden ja joka tapauksessa rasvaisten lihojen kuten hanhen tai ankan paistoon.

Alalämpö

Alhaalta saapuva lämpö sallii ruokien paiston, jotka vaativat suurempaa peruslämpötilaa vaikuttamatta kuitenkaan niiden ruskistumiseen. Ihanteellinen makeille tai suolaisille kakuille, piirakoille ja pizzalle.

Grilli + paistinvarras

Paistinvarras toimii yhdessä keskellä olevan grillivastuksen kanssa ja saa aikaan täydellisen ruskistuksen.

Grilli

Grillivastuksesta säteilevän lämmön avulla saavutetaan ihanteellisia grillaustuloksia paksuudeltaan pienissä/keskikokoisissa lihoissa. Se saa aikaan, yhdessä paistinvartaan kanssa (jos kuuluu varustuksiin), yhdenmukaisen ruskistuksen. Ihanteellinen makkaroiden, porsaankyliyksen ja pekonin paistoon. Kyseisen toiminnon avulla voidaan grillata yhdenmukaisella tavalla suuria ruokamääriä, erityisesti lihaa.

Kiertoilmagrilli

Tuulettimen aikaansaama ilmavirtaus vähentää grillin lämpöaaltoa. Tämä saa aikaan ihanteellisen grillauksen myös paksuille ruoille. Ihanteellinen suurikokoisille lihapaloille (esim. porsaan potka).

Grillitoiminnolla ja kiertoilmagrillillä suoritettavien paistojen lämpötila ei koskaan saa ylittää 240 °C.

Pyöreä vastus ja kiertoilma

Tuulettimen ja pyöreän vastuksen yhdistelmän avulla (joka on asennettu uunin takaosaan) ruokia voidaan paistaa eri tasoilla. Riittää, että niiden paistolämpötila ja - tyyppi ovat samat. Kuumanilman kierto takaa välittömän ja yhdenmukaisen lämmön jakautumisen. Näin ollen on esimerkiksi mahdollista paistaa samanaikaisesti (eri tasoilla) kalaa, vihanneksia ja pipareita, hajuja ja makuja sekoittamatta.

Turbo (vain joissakin malleissa)

Kiertoilman ja perinteisen paiston yhdistelmän ansiosta voidaan paistaa äärimmäisen nopeasti ja tehokkaasti eri tasoilla, ilman hajujen ja makujen syntymistä. Ihanteellinen suurikokoisten ruokien paistoon, jotka vaativat tehokasta kypsennystä.

Staattinen kiertoilma (vain joissakin malleissa)

Tuulettimen toiminta perinteiseen paistoon yhdistettynä takaa tasaisen paistotuloksen myös monimutkaisten reseptien valmistuksessa. Ihanteellinen pipareiden ja kakkujen paistoon myös samanaikaisesti eri tasoilla. (Eri tasoilla suoritettavia paistoja varten suositellaan 2. ja 4. tason käyttöä)

3.7 Neuvoja paistamiseen

Yleisiä ohjeita

• Käytä kiertoilmatoimintoa saadaksesi tasaisen poistotuloksen kaikilla tasoilla.
• Paistoaikaa ei ole mahdollista lyhentää lisäämällä lämpötilaa (ruoka voi olla paistunut ulkoapäin mutta raakaa sisältä).

Neuvoja lihan paistamiseen

• Paistoajat vaihtelevat ruokien paksuuden ja laadun sekä käyttäjän makujen mukaan.
• Käytä paistien paistoajan mittaamisessa lihamittaria tai paina yksinkertaisesti lihan pintaan lusikalla. Jos se on kiinteä, se on kypsää, muussa tapauksessa paistoa joudutaan jatkamaan vielä muutaman minuutin ajan.

Neuvoja grillaukseen ja kiertoilmagrillaukseen

• Lihojen grillaaminen voidaan suorittaa myös asettamalla lihat kylmään uuniin. Esilämmitystä suositellaan jos paistovaikutusta halutaan muuttaa.
• Kiertoilmagrillauksessa on suositeltavaa esilämmittää uuni ennen grillausta.
• Aseta ruoka grillin keskelle.

• Grillitoiminnossa on suositeltava kääntää lämpötilakytkin korkeimman arvon kohdalle, joka vastaa symbolia paiston optimoimiseksi.

• Ruoka on maustettava ennen paiston aloittamista. Myös öljy tai sulatettu voi tulee levittää ruoan pinnalle ennen sen paistoa.

• Käytä uunipeltiä matalimmalla tasolla grillauksesta syntyvien nesteiden keräämiseen.
• Grillaus ei saa ylittää 60 minuuttia.

Neuvoja leivonnaisten ja piparien paistamiseen

• Käytä mieluummin tummia metallisia vuokia, sillä ne absorboivat lämpöä paremmin.
• Lämpötila ja paistoaika riippuvat taikinan laadusta ja tiiviydestä.
• Tarkistaaksesi että leivonnainen on sisältä kypsää: paistoajan päätyttyä, työnnä hammastikku leivonnaisen korkeimpaan kohtaan. Jos leivonnainen ei jää kiinni hammastikkuun, se on kypsä.
• Jos leivonnainen menee kasaan kun se poistetaan uunista, seuraavan paiston yhteydessä vähennä asetettua lämpötilaa noin 10 °C ja valitse mahdollisesti pidempi paistoaika.
• Leivonnaisten tai vihannesten paiston aikana liiallista kondenssivettä voi muodostua lasin pintaan. Välttääksesi tämän ilmiön muodostumista, avaa luukku muutaman kerran paiston aikana toimimalla varovaisesti.

Neuvoja sulatukseen ja kohotukseen

• Aseta sulatettavat ruoat ilman pakkausta kannettomaan astiaan ja uunin ensimmäiselle tasolle.
• Vältä ruokien asettamista päällekkäin.
• Lihan sulattamiseksi käytä toiselle tasolle asetettavaa ritilää ja ensimmäiselle tasolle asetettavaa uunipeltiä. Tällä tavoin ruoka ei jää kosketuksiin sulatuksessa syntyvän nesteen kanssa.
• Herkimmät osat voidaan peittää alumiinifoliolla.
• Hyvää kohotusta varten aseta uunin pohjalle vettä sisältävä astia.

Energian säästämiseksi

• Pysäytä paisto muutama minuutti ennen normaalisti käytettyä aikaa. Paisto jatkuu jäljelle jäävien minuuttien ajan uunin sisälle kertyneellä lämmöllä.
• Vähennä luukun avaamista minimiin, jotta energian häviämistä voitaisiin estää.
• Pidä laitteen sisäosa aina puhtaana.

3.8 Ohjelmointilaitteen kello

1 Ajastimen näppäin
2 Käyttöaikanäppäin
3 Käyttöajan päätymisnäppäin
4 Vähennysnäppäin
5 Lisäysnäppäin

Varmista, että kellossa näkyy paistoajan kuvake 📊. Jos kuvaketta ei näy, uunia ei voi laittaa päälle.

Paina samanaikaisesti näppäimiä ja ohjelmointilaitteen kellon nollaamiseksi.

Kellonajan asetus

Jos kellonaikaa ei ole asetettu, uunia ei ole mahdollista laittaa päälle.

Ensimmäisen käytön yhteydessä tai jos virta katkeaa, laitteen näyttöön ilmestyvät

vilkuvat numerot

1. Paina samanaikaisesti näppäimiä ja
   Tuntien ja minuuttien välillä oleva e vilkkuu.

1. Näppäinten — tai + kautta on mahdollista säätää kellonaikaa. Pidä näppäintä painettua siirtyäksesi nopeasti eteenpäin.

2. Paina näppäintä tai odota 5 sekuntia. Tuntien ja minuuttien välillä oleva piste lakkaa vilkkumasta.

3. Näytöllä oleva symboli 📄 osoittaa, että laite on valmis paiston alkamiseen.

Ajastettu paistaminen

Ajastetulla paistamisella tarkoitetaan sitä toimintoa, jonka avulla paisto voidaan aloittaa ja lopettaa käyttäjän asettaman määrätyn ajan kuluttua.

1. Kun toiminto ja paistoaika on valittu, paina näppäintä 📁. Näytölle ilmestyvät arvot 🔒 0:00 ja symboli 📁 tuntien ja minuuttien väliin.

2. Käytä näppäintä — tai + haluttujen minuuttien asettamiseksi.

3. Odota noin 5 minuuttia painamatta mitään näppäintä toiminnon

aktivoimiseksi. Näytölle ilmestyy senhetkinen kellonaika yhdessä symbolien A ja kanssa.

1. Paiston päätyttyä kuumentavat osat kytkeytyvät pois päältä. Näytöllä oleva symboli 📁️ sammuu, symboli 🐆 vilkkuu ja äänimerkki soi.

2. Äänimerkin sammuttamiseksi riittää, että painetaan mitä tahansa ohjelmointilaitteen kellon näppäintä.

3. Paina samanaikaisesti näppäimiä ja ohjelmointilaitteen kellon nollaamiseksi.

Yli 10 tuntia kestävää paistoaikaa ei ole mahdollista ohjelmoida.

Asetuksen jälkeen voidaan jäljelle jäävä aika tarkistaa painamalla näppäintä

Asetetun ohjelmoinnin nollaamiseksi paina samanaikaisesti näppäimiä ja ja siirry uunin manuaaliseen sammutukseen.

Ohjelmoitu paisto

Ohjelmoidulla paistolla tarkoitetaan sitä toimintoa, jonka avulla paisto voidaan aloittaa määrättyyn aikaan ja lopettaa käyttäjän asettaman ajan kuluttua.

1. Aseta paistoaika edellisessä kappaleessa "Ajastettu paistaminen" kuvattuun tapaan.

2. Paina näppäintä 📁, Näytölle ilmestyy senhetkinen kellonaika laskettuna yhteen edellä asetetun paistoajan kanssa.

3. Käytä näppäintä — tai + haluttujen minuuttien asettamiseksi.
4. Odota noin 5 minuuttia painamatta mitään näppäintä toiminnon aktivoimiseksi. Näytölle ilmestyy senhetkinen kellonaika yhdessä symbolien 🐆 ja 📋 kanssa.
5. Paiston päätyttyä kuumentavat osat kytkeytyvät pois päältä. Näytöllä oleva symboli 📁️ sammuu, symboli 🐆 vilkkuu ja äänimerkki soi.
6. Äänimerkin sammuttamiseksi riittää, että painetaan mitä tahansa ohjelmointilaitteen kellon näppäintä.
7. Paina samanaikaisesti näppäimiä ja ohjelmointilaitteen kellon nollaamiseksi.

Asetuksen jälkeen voidaan jäljelle jäävä aika tarkistaa painamalla näppäintä 📁. Tarkistaaksesi paiston päättymisajan, paina näppäintä 📁.

Ajastin

Ajastin ei keskeytä paistoa, mutta ilmoittaa käyttäjälle kun asetetut minuutit ovat kuluneet umpeen.

Ajastin voidaan käynnistää milloin tahansa.

1. Paina näppäintä . Näytölle ilmestyvät arvot 0:00 ja vilkkuva merkkivalo tuntien ja minuuttien väliin.
2. Käytä näppäintä — tai + haluttujen minuuttien asettamiseksi.
3. Odota noin 5 minuuttia painamatta mitään näppäintä ajastimen säädön päättämiseksi. Näytölle ilmestyy senhetkinen kellonaika ja symbolit 📁 ja

Yli 24 tuntia kestävää paistoaikaa ei ole mahdollista ohjelmoida.

Kun ajastin on ohjelmoitu, näyttö palaa näyttämään senhetkistä kellonaikaa. Jäljelle jäävän ajan visualisoimiseksi, paina näppäintä

Merkkiäänen voimakkuuden säätö

Merkkiäänen voimakkuutta voidaan säätää 3 eri sävellajissa. Kun merkkiääni soi, paina näppäintä — asetuksen muuttamiseksi.

Asetuksien peruutus

Paina samanaikaisesti näppäimiä ja asetettujen ohjelmointien nollaamiseksi. Siirry sitten uunin manuaaliseen sammuttamiseen jos paisto on meneillään.

Suuntaa-antava paistotaulukko

Ruuat	Paino (Kg)	Toiminto	Taso alhaalta katsottuna	Lämpötila (°C)	Aika (minuutit)
Lasagne	3 - 4	Staattinen	1	220 - 230	45 - 50
Uunipasta	3 - 4	Staattinen	1	220 - 230	45 - 50
Naudanpaisti	2	Turbo/Staattinen kiertoilma	2	180 - 190	90 - 100
Porsaan ulkofilee	2	Turbo/Staattinen kiertoilma	2	180 - 190	70 - 80
Makkarat	1,5	Kiertoilmagrilli	4	240	15
Paahtopaisti	1	Turbo/Staattinen kiertoilma	2	200	40 - 45
Kanipaisti	1,5	Pyöreä vastus	2	180 - 190	70 - 80
Kalkkunapaisti	3	Turbo/Staattinen kiertoilma	2	180 - 190	110 - 120
Painosyltyä uunissa	2 - 3	Turbo/Staattinen kiertoilma	2	180 - 190	170 - 180
Kanapaisti	1,2	Turbo/Staattinen kiertoilma	2	180 - 190	65 - 70
					Puoli 1	Puoli 2
Porsaankyljykset	1,5	Kiertoilmagrilli	4	240	15	5
Kyljykset	1,5	Kiertoilmagrilli	4	240	10	10
Porsaan pekonifilee	0,7	Grilli	5	240	7	8
Sianliha filee	1,5	Kiertoilmagrilli	4	240	10	5
Häränliha filee	1	Grilli	5	240	10	7
Kirjolohi	1,2	Turbo/Staattinen kiertoilma	2	150 - 160	35 - 40
Merikrotti	1,5	Turbo/Staattinen kiertoilma	2	160	60 - 65
Piikkikampela	1,5	Turbo/Staattinen kiertoilma	2	160	45 - 50
Pizza	1	Turbo/Staattinen kiertoilma	2	260	8 - 9
Leipä	1	Pyöreä vastus	2	190 - 200	25 - 30
Focaccia -leipä	1	Turbo/Staattinen kiertoilma	2	180 - 190	20 - 25
Rinkilänmuotoinen kakku	1	Pyöreä vastus	2	160	55 - 60
Murotaikinapiiras	1	Pyöreä vastus	2	160	35 - 40
Ricottakakku	1	Pyöreä vastus	2	160 - 170	55 - 60
Täytetyt nyytit	1	Turbo/pyöreä vastus	2	160	20 - 25
Kermakakku	1,2	Pyöreä vastus	2	160	55 - 60
Tuulihatut	1,2	Turbo/pyöreä vastus	2	180	80 - 90
Sokerikakku	1	Pyöreä vastus	2	150 - 160	55 - 60
Risikakku	1	Turbo/pyöreä vastus	2	160	55 - 60
Briossit	0,6	Pyöreä vastus	2	160	30 - 35

Taulukossa osoitettuihin aikoihin ei kuulu esilämmitysaikoja ja niitä on pidettävä viitteellisinä.

4 Puhdistus ja hoito

4.1 Varoituksia

Väärä käyttö Pinnoille syntyvien vahinkojen vaara

• Älä käytä höyrysuihkeita laitteen puhdistamiseksi.
• Älä käytä teräsosien tai metallipinnoituksilla käsiteltyjen osien puhdistuksessa (kuten esimerkiksi anodisoinneissa, nikkelöinnissä, kromauksissa) klooria, ammoniakkia tai valkaisuainetta sisältäviä puhdistusaineita.
• Älä käytä hankaavia tai syövyttäviä puhdistusaineita luukun lasien puhdistamiseen (esim. jauhetuotteita, tahranpoistoaineita ja metallisia sieniä).
• Älä käytä karkeita ja hankaavia materiaaleja tai teräviä, metallisia lastoja.
• Älä pese tasoon kuuluvia irrotettavia ritilöitä, liekin jako-osia ja kansia astianpesukoneessa.

4.2 Laitteen puhdistus

Pintojen hyvän kunnon säilyttämiseksi ne tulee puhdistaa säännöllisesti jokaisen käyttökerran jälkeen. Pintojen tulee antaa jäähtyä ennen niiden puhdistamista.

Päivittäinen puhdistus

Käytä aina ja ainoastaan hankaamattomia erityispuhdistusaineita, jotka eivät sisällä klooripohjaista happoa.

Kaada tuotetta kosteaan pyyhkeeseen ja pyyhi pinnat pyyhkeellä, huuhtele huolellisesti ja kuivaa pehmeällä kankaalla tai mikrokuituliinalla.

Ruokajäämät

Metallisia sieniä tai leikkaavia kaapimia ei saa käyttää missään tapauksessa, sillä ne vahingoittavat pintoja.

Käytä normaaleja hankaamattomia tuotteita. Käytä mahdollisesti puisia tai muovisia materiaaleja. Huuhtele huolellisesti ja kuivaa pehmeällä pyyhkeellä tai mikrokuituliinalla.

Älä anna sokeripohjaisten tuotteiden kuivua uunin sisäpuolelle (esim. hillo). Jos ne kuivuvat liian pitkän aikaa, ne voivat vaurioittaa uunin suojaavaa pintakerrosta.

Keittotason ritilät

Irrota ritilät ja puhdista ne haalealla vedellä ja hankaamattomalla pesuaineella. Poista huolella kaikki ruokajäämät. Kuivaa huolellisesti ja aseta ne keittotasolle.

Ritilöiden ollessa jatkuvassa kosketuksessa liekkien kanssa, kuumuudelle altistettujen osien maalipinta saattaa ajan myötä heikentyä. Se on kuitenkin täysin luonnollista, eikä se vaikuta ritilöiden toimivuuteen millään tavoin.

Liekin jako-osat ja kannet

Kannet ja liekin jako-osat voidaan irrottaa niiden puhdistuksen helpottamiseksi. Pese ne lämpimässä vedessä hankaamattomalla pesuaineella. Poista niistä kaikki kovettumat huolellisesti ja odota, että ne ovat kuivuneet kokonaan. Aseta liekin jako-osat ja varmista, että ne ja vastaavat kannet ovat asetettu paikoilleen.

Sytytystulpat ja termoelementit

Sytytystulppien ja termoelementtien hyvä toiminta edellyttää, että ne ovat aina hyvin puhtaat. Tarkista säännöllisesti osien puhtaus ja puhdista ne tarvittaessa kostealla pyyhkeellä. Mahdolliset kuivat jäämät voidaan poistaa puutikulla tai neulalla.

4.3 Luukun irrottaminen

Puhdistustoimenpiteiden helpottamiseksi on suositeltavaa irrottaa luukku ja asettaa se astiapyyhkeen päälle.

Irrota luukku toimimalla seuraavasti:

1. Avaa luukku kokonaan ja aseta kaksi tappia kuvassa osoitettujen saranoiden aukkoihin.

1. Tartu kiinni luukun molemmista reunoista kaksin käsin. Nosta sitä yläsuuntaan muodostamalla noin 30 asteen kulman ja vedä se irti.

1. Asettaaksesi luukun takaisin paikoilleen, aseta saranat tarkoituksenmukaisiin uunissa oleviin aukkoihin ja varmista, että A-urat asettuvat kunnolla aukkoihin. Laske luukku alasuuntaan ja kun se on

asetettu paikoilleen, irrota tapit saranoiden aukoista.

4.4 Luukun lasin puhdistaminen

On suositeltavaa pitää luukun laseja aina puhtaina. Käytä kotitalouspaperia. Jos lika on jäänyt kiinni, pese lasi kostealla sienellä ja yleisellä pesuaineella.

4.5 Uunin puhdistaminen sisältä

Uuni tulee puhdistaa säännöllisesti ja kylmiltään.

- Poista kaikki irrotettavat osat. Puhdista uunin ritilät lämpimällä vedellä ja hankaamattomilla puhdistusaineilla, huuhtele ja kuivaa kosteat osat.

On suositeltavaa antaa uunin toimia maksimiteholla noin 15/20 minuutin ajan sen jälkeen kun erityisiä tuotteita on käytetty, jotta mahdolliset jäämät saataisiin poistettua.

Puhdistuksen helpottamiseksi irrota luukku.

Ritilöiden/peltien kannattimien irrottaminen

Ritilöiden/peltien kannattimet irrottamalla sivuseinät voidaan puhdistaa helpommin. Ritilöiden/peltien kannattimien irrottamiseksi:

1. Ruuvaa irti kannattimien kaksi kiinnitystappia.

1. Vedä kannatinta sisälle päin, jos paikalla on itsepuhdistuvia paneeleita, ne on irrotettava yhdessä kannattimen kanssa.

1. Kun edellä kuvatut puhdistustoimenpiteet on suoritettu, aseta ohjauskiskot takaisin paikoilleen.

Automaattisesti puhdistuvien paneelien regenerointi (katalyysijakso)

Paneelien regenerointijakso on puhdistusmenetelmä, joka soveltuu pienten rasvajäämien poistoon jotka ovat sokerittomat.

1. Puhdista ensin pohja ja yläsuojus veteen ja neutraaliin astianpesuaineeseen kostutetulla mikrokuituliinalla. Huuhtele kunnolla.
2. Aseta regenerointijakso asettamalla kiertoilmatoiminto maksimaaliseen lämpötilaan tunnin ajaksi.
3. Jos paneelit ovat erityisen likaisia, irrota ne regenerointijakson jälkeen ja pese ne neutraalilla astianpesuaineella. Huuhtele ja kuivaa.

Asenna paneelit takaisin ja aseta kiertoilmatoiminto tunnin ajaksi 180 °C siten, että ne kuivuvat kunnolla.

Suorita itsepuhdistuvien paneelien regenerointijakso 15 vrk välein.

4.6 Ylimääräinen huolto

Jännitteiset osat Sähköiskun vaara

- Kytke uunin pääkatkaisin pois päältä.

Sisävalon lampun vaihto

1. Irrota kaikki lisävarusteet uunin sisältä.
2. Irrota ritilöiden/peltien kannattimet.
3. Irrota lampun kansi työkalua käyttämällä (esimerkiksi ruuvimeisseli).

1. Irrota lamppu.

Älä koske halogeenilamppua suoraan käsillä, vaan varustaudu eristävällä suojuksella.

1. Vaihda lamppu tyypiltään samanlaiseen lamppuun (40W).
2. Asenna kansi oikein ja jätä sisälasin ura luukkuun päin.
3. Paina kupu pohjaan siten, että se asettuu oikein lampun kannattimeen.

Varauunin tiivisteen irrottaminen

Uunin huolellista puhdistamista varten, luukun tiiviste voidaan irrottaa. Jokaiseen 4 kulmaan ja keskelle on asetettu koukut, jotka kiinnittävät sen reunaan. Vedä tiivistettä ulkosuuntaan osoitetuista kohdista sen irrottamiseksi laitteesta.

Pitääksesi luukun tiivistettä puhtaana, käytä hankaamatonta pesusientä ja haaleaa vettä. Tiivisteiden tulee olla pehmeät ja joustavat.

5 Asennus

5.1 Kaasuliitäntä

Kaasuvuoto Räjähdysvaara

• Jokaisen toimenpiteen jälkeen tarkista, että kaasuliitäntöjen kiristysmomentti on 10 Nm ja 15 Nm välillä.
• Käytä vaadittaessa määräyksen mukaista paineensäädintä.
• Kun asennus on suoritettu, tarkasta mahdolliset vuodot saippuanesteellä. Älä koskaan käytä liekkia.
• Käyttöönotto letkua käyttämällä tulee tehdä siten, että letkun pituus ei ylitä 2 metriä jos kyseessä olevat teräsletkut ja 1,5 metriä jos kyseessä ovat kumiletkut.
• Letkut eivät saa joutua kosketuksiin liikkuvien osien kanssa eikä ne saa litistyä.

Yleisiä tietoja

Liitäntä kaasuverkkoon voidaan suorittaa teräsletkulla ja voimassa olevan standardin asettamien määräysten mukaisesti. Muita kaasutyyppejä käytettäessä katso luku "5.2 Mukautus eri kaasutyyppeihin". Kaasun sisääntulo on 1/2" putki jossa on kierteitetty liitin ulkoiselle kaasulle (ISO 228-1).

Liitäntä kumiletkulla

Tarkista, että seuraavia olosuhteita noudatetaan:

• letkun on oltava kiinnitettynä liitoskappaleeseen turvamuhveilla.
• letku ei saa mistään kohdasta koskettaa kuumia seiniä (maks. 50 °C)
• letkuun ei saa kohdistua vetoa tai painetta, eikä se saa olla jyrkällä mutkalla tai kiertynyt.
• letku ei saa olla kosketuksissa terävien esineiden tai kulmien kanssa.
• jos letku ei ole täysin tiivis, ja se vuotaa kaasua älä yritä korjata sitä: vaihda letku uuteen.
• tarkista, että letkun viimeistä käyttöpäivämäärää, joka on painettu sen pintaan, ei ole ohitettu.

Suorita liitäntä kaasuverkkoon käyttämällä kumiletkua, joka täyttää voimassa olevassa määräyksessä annetut ominaisuudet (varmista, että kyseisen määräyksen lyhenne on merkitty letkuun).

Ruuvaa letkuliitos 3 huolella laitteen kaasuliitokseen 1 (kierre ½" ISO 228-1) asettamalla väliin tiiviste 2. Käytetyn kaasuletkun läpimitan mukaan on mahdollista ruuvata myös letkuliitos 4 letkuliitokseen 3.

Kun letkuliitos tai letkuliitokset on kiristetty, aseta kaasuletku 6 letkuliitokseen ja kiinnitä se kiinnikkeellä 5 voimassa olevan määräyksen mukaisesti.

Voimassa olevaa määräystä noudattava kumiletkulla tehty liitos tulee suorittaa vain jos letku voidaan tarkastaa sen koko pituudelta.

Letkun sisäisen läpimitan tulee olla 8 mm nestekaasulle ja 13 mm metaanikaasulle ja kaupunkikaasulle.

Liitäntä teräsletkulla

Suorita liitäntä kaasuverkkoon käyttämällä teräsletkua, voimassa olevan standardin osoittamien ominaisuuksien mukaisesti.

Ruuvaa liitos 3 kiinni laitteen kaasuliitokseen 1 asettamalla väliin aina varusteisiin kuuluva tiiviste 2.

Liitäntä teräsletkulla ja bajonettiliittimellä

Suorita liitäntä kaasuverkkoon käyttämällä teräsletkua, voimassa olevan standardin 669 mukaista bajonettiliitintä. Laita eristävää materiaalia kaasuputken 4 kierteeseen ja ruuvaa siihen sovitin 3. Ruuvaa lohko laitteen liikkuvaa liitokseen 1 asettamalla väliin aina varusteisiin kuuluva tiiviste 2.

Liitäntä teräsletkuun kartiomaisella liittimellä

Suorita liitäntä kaasuverkkoon käyttämällä teräsletkua, voimassa olevan standardin osoittamien ominaisuuksien mukaisesti.

Ruuvaä liitos 3 huolella laitteen kaasuliitokseen 1 (kierre ½" ISO 228-1) asettamalla väliin aina varustuksiin kuuluva tiiviste 2. Kiinnitä eristävää materiaalia liittimen kierteeseen 3, jonka jälkeen ruuvaa kiinni teräsletku 4 liittimeen 3.

Nestekaasun liitäntä

Käytä paineen säädintä ja suorita liitos kaasupulloon voimassa olevan lain määräämällä tavalla.

Varmista, että syöttöpaineessa noudatetaan taulukossa "Kaasutyypit ja maat" osoitettuja arvoja.

Tuuletus tiloissa

Laite tulee asentaa vain pysyvästi tuuletettuihin tiloihin, voimassa olevien lakien mukaisesti. Paikassa, johon laite on asennettu tulee virrata niin paljon ilmaa kuin sitä vaaditaan säännöllistä kaasun palamista ja tilan ilmanvaihtoa varten.

Ritilöillä suojattujen ilmanottoaukkojen tulee olla sopivan kokoisia voimassa olevien lakien mukaisesti ja sijoitettu siten, etteivät ne pääse tukkeutumaan edes osittain.

Tilaa tulee pitää riittävästi tuuletettuna, jotta paiston aikana syntyvä lämpö ja kosteus saadaan poistettua: erityisesti pitkän käyttöajan jälkeen on suositeltavaa avata ikkuna tai lisätä mahdollisten tuulettimien nopeutta.

Palamistuotteiden poistaminen

Palamistuotteiden poisto voidaan taata luonnollisella ilmankierrolla toimivan savuhormiin kiinnitetyn liesituulettimen kautta tai pakotetun imun avulla. Tehokas imujärjestelmä vaatii huolellista suunnittelua pätevän ammattilaisen toimesta ja sen asentamista noudattamalla säantöjen määräämiä asentoja ja etäisyyksiä.

Toimenpiteen päättyessä asentajan on annettava yhdenmukaisuusvakuutus.

1 Poisto liesituulettimen kautta
2 Poisto jos liesituuletinta ei ole asennettu

A Poisto yksittäisessä hormissa luonnollisella ilmankierrolla.
B Poisto yksittäisellä hormilla ja sähkötuulettimella
C Poisto suoraan ulkoilmaan seinässä tai ikkunassa olevan sähkötuulettimen kanssa
D Poisto suoraan ulkoilmaan seinän kautta

llma

Palamistuotteet

Sähkötuuletin

5.2 Mukautus eri kaasutyyppeihin

Jos sitä käytetään muiden kaasutyyppien kanssa, vaihda polttimien suuttimet ja säädä kaasuhanoihin pienin mahdollinen liekki.

Suuttimien vaihto

1. Irrota ritilät, ota kaikki kannet ja liekin jako-osat pois päästäksesi polittimien kuppeihin.
2. Vaihda suuttimet putkiavaimella 7 käytettävän kaasun mukaan (ks. Polttimien ja suuttimien ominaisuuksien taulukko).

1. Aseta polittimet takaisin paikoilleen oikealla tavalla.

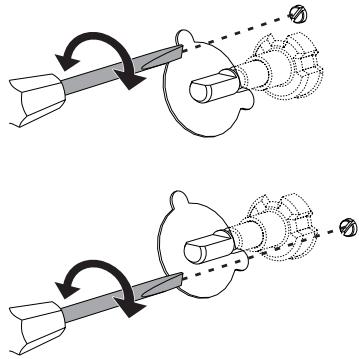

Metaani- tai kaupunkikaasun minimiarvon säätö

Sytytä poltin ja säädä se minimiarvoon. Poista kaasuhanan nuppi ja säädä hana tikun vieressä (mallista riippuen) olevaa säätöruuvia käyttäen, kunnes saavutat säännöllisen ja mahdollisimman pienen liekin.

Asenna nuppi paikoilleen ja tarkista polittimen liekin vakaus. Käännä nuppia nopeasti maksimiasennosta minimiasentoon: liekki ei saa sammua. Toista toimenpide kaikkien kaasuhanojen kohdalla.

Nestekaasun minimiarvon säätö

Ruuvaa hanan tikun vieressä olevat ruuvit täysin myötäpäivään.

Kun on vaihdettu tehdasasetuksista poikkeavalle kaasuasetukselle, vaihda sovelletun kaasun etiketti uutta kaasua vastaavaan etikettiin. Etiketti löytyy suuttimien pussista (jos paikalla).

Kaasuhanojen voitelu

Kaasuhanat voivat ajan myötä kääntyä huonosti ja lukittua. Puhdista niiden sisäosat ja vaihda niiden voiteluaine.

Kaasuhanojen voitelu on suoritettava ammattitaitoisen teknikon toimesta.

Kaasutyypit ja maat

Kaasutyyppi

IT

GB-IE

FR-BE

DE

AT

NL

ES

PT

SE

RU

DK

PL

HU

1 metaanikaasu G20

G20

20 mbar

●

●

●

●

●

●

●

●

●

G20/25

20/25 mbar

●

2 metaanikaasu G20

G20

25 mbar

●

3 metaanikaasu G25

G25

25 mbar

●

4 metaanikaasu G25.1

G25.1

25 mbar

●

5 metaanikaasu G25

G25

20 mbar

●

6 metaanikaasu G27

G27

20 mbar

●

7 metaanikaasu G2.350

G2.350

13 mbar

●

8 nestekaasu G30/31

G30/31

28/37 mbar

●

●

●

●

G30/31

30/37 mbar

●

●

G30/31

30/30 mbar

●

●

●

9 nestekaasu G30/31

G30/31

37 mbar

●

10 nestekaasu G30/31

G30/31

50 mbar

●

●

11 kaupunkikaasu G110

G110

8 mbar

●

●

●

12 kaupunkikaasu G120

G120

8 mbar

●

Asennusmaan perusteella on mahdollista paikantaa käytettävissä olevat kaasutyypit. Viittaa otsikossa annettuun numeroon löytääksesi "Polttimien ja suuttimien ominaisuuksien taulukko" oikeat arvot.

Polttimien ja suuttimien ominaisuuksien taulukko

1 metaanikaasu G20	AUX	SR	R	UR2 int.	UR2
Nimellinen lämpöteho (kW)	1,0	1,8	2,9	1,1	3,9
Suuttimen halkaisija (1/100 mm)	72	97	115	80	145
Esikammio (merkitty suuttimeen)	(X)	(Z)	(Y)	(H1)	(H4)
Alhainen teho (W)	400	500	800	400	1600
2 metaanikaasu G20	AUX	SR	R	UR2 int.	UR2
Nimellinen lämpöteho (kW)	1.1	1.8	2.9	1.1	3.9
Suuttimen halkaisija (1/100 mm)	72	94	108	75	135
Esikammio (merkitty suuttimeen)	(X)	(Z)	(H8)	(H1)	(H4)
Alhainen teho (W)	400	500	800	400	1600
3 metaanikaasu G25	AUX	SR	R	UR2 int.	UR2
Nimellinen lämpöteho (kW)	1,0	1,8	2,9	1,0	4,0
Suuttimen halkaisija (1/100 mm)	72	94	121	80	150
Esikammio (merkitty suuttimeen)	(F1)	(Y)	(F2)	(H1)	(H4)
Alhainen teho (W)	400	500	800	400	1600
4 metaanikaasu G25.1	AUX	SR	R	UR2 int.	UR2
Nimellinen lämpöteho (kW)	1,1	1,8	3,0	1,0	4,0
Suuttimen halkaisija (1/100 mm)	77	100	134	80	155
Esikammio (merkitty suuttimeen)	(F1)	(Y)	(F3)	(H1)	(H4)
Alhainen teho (W)	400	500	800	400	1600
5 metaanikaasu G25	AUX	SR	R	UR2 int.	UR2
Nimellinen lämpöteho (kW)	1,0	1,8	2,9	1,1	3,9
Suuttimen halkaisija (1/100 mm)	77	100	134	85	155
Esikammio (merkitty suuttimeen)	(F1)	(Y)	(F3)	(H1)	(H4)
Alhainen teho (W)	400	500	800	400	1600
6 metaanikaasu G27	AUX	SR	R	UR2 int.	UR2
Nimellinen lämpöteho (kW)	1,0	1,8	2,9	1,0	3,9
Suuttimen halkaisija (1/100 mm)	77	105	138	85	160
Esikammio (merkitty suuttimeen)	(F1)	(Y)	(F3)	(H1)	(H4)
Alhainen teho (W)	400	500	800	400	1600
7 metaanikaasu G2.350	AUX	SR	R	UR2 int.	UR2
Nimellinen lämpöteho (kW)	1,0	1,8	2,9	1,0	4,0
Suuttimen halkaisija (1/100 mm)	94	120	165	100	200
Esikammio (merkitty suuttimeen)	(Y)	(Y)	(F3)	(0)	(H4)
Alhainen teho (W)	400	500	800	400	1600
8 nestekaasu G30/31	AUX	SR	R	UR2 int.	UR2
Nimellinen lämpöteho (kW)	1,0	1,8	3,0	0,9	4,0
Suuttimen halkaisija (1/100 mm)	50	65	85	46	98
Esikammio (merkitty suuttimeen)	-	-	-	-	-
Alhainen teho (W)	400	500	800	400	1600
Nimellinen virtaus G30 (g/h)	73	131	218	65	291
Nimellinen virtaus G31 (g/h)	71	129	214	64	286
9 nestekaasu G30/31	AUX	SR	R	UR2 int.	UR2
Nimellinen lämpöteho (kW)	1,1	1,9	2,9	0,9	4,1
Suuttimen halkaisija (1/100 mm)	50	65	81	46	94
Esikammio (merkitty suuttimeen)	-	-	-	-	-
Alhainen teho (W)	450	550	800	450	1600
Nimellinen virtaus G30 (g/h)	80	138	211	65	305
Nimellinen virtaus G31 (g/h)	79	136	207	64	300
10 nestekaasu G30/31	AUX	SR	R	UR2 int.	UR2
Nimellinen lämpöteho (kW)	1,0	1,8	2,9	1,0	4,0
Suuttimen halkaisija (1/100 mm)	43	58	70	43	75
Esikammio (merkitty suuttimeen)	(H2)	(M)	(Y)	(H2)	(S1)
Alhainen teho (W)	400	500	850	400	1700
Nimellinen virtaus G30 (g/h)	73	131	211	73	291
Nimellinen virtaus G31 (g/h)	71	129	207	71	286
11 kaupunkikaasu G110	AUX	SR	R	UR2 int.	UR2
Nimellinen lämpöteho (kW)	1.0	1.8	2.8	1.0	3.6
Suuttimen halkaisija (1/100 mm)	145	185	260	140	320
Esikammio (merkitty suuttimeen)	(/8)	(/2)	(/3)	(/8)	-
Alhainen teho (W)	400	500	800	400	1400
12 kaupunkikaasu G120	AUX	SR	R	UR2 int.	UR2
Nimellinen lämpöteho (kW)	1,0	1,8	2,8	1,1	3,7
Suuttimen halkaisija (1/100 mm)	135	175	240	130	300
Esikammio (merkitty suuttimeen)	(/8)	(/1)	(/3)	(/8)	-
Alhainen teho (W)	400	500	800	400	1400

Suuttimia, jotka eivät kuulu varustuksiin, on saatavilla valtuutetuista huoltokeskuksista.

5.3 Sähkökytkentä

Sähkövirta Sähköiskun vaara

• Anna sähkökytkennät ammattitaitoisen teknikon tehtäväksi.
• Käytä henkilönsuojaimia.
• Sähköjärjestelmän turvallisuusmääräyksien mukainen maadoitus on pakollinen.
• Kytke pääkatkaisin pois päältä.
• Älä koskaan irrota pistoketta johdosta vetämällä.
• Käytä vähintään 90 °C kestäviä kaapeleita.
• Virtajohtojen ruuvien kirstysmomentit liitinrimassa tulee olla 1,5-2 Nm.

Yleisiä tietoja

Tarkista, että sähköverkon ominaisuudet soveltuvat arvokilvessä annettuihin tietoihin.

Tekniset tiedot, sarjanumeron ja merkintä sijaitsevat näkyvällä paikalla laitteessa.

Tyyppikilpeä ei saa koskaan irrottaa.

Suorita maadoitus käyttämällä vähintään 20 mm pidempää johtoa muihin johtoihin nähden.

Laite voi toimia seuraavilla tavoilla:

- 220-240 V 1N\~

Käytä kolminapaista johtoa 3 x 2,5 mm².

- 380-415 V 2N\~

Käytä nelinapaista johtoa 4 x 1,5 mm².

- 380-415 V 3N\~

Käytä viisinapaista johtoa 5 x 1,5 mm².

(vain joissakin malleissa)

- 220-240 V 1N\~

Käytä kolminapaista johtoa 3 x 1,5 mm².

Osoitetut arvot viittaavat johdon sisäiseen läpimittaan.

Edellä osoitetut virtajohdot on mitoitettu ottamalla huomioon tasoituskerroin (EN 60335-2-6 standardin mukaisesti).

Pysyvä kytkentä

Kytke syöttölinjaan sijoitettava kaikkinapainen katkaisin, asennukseen liittyvien säätöjen mukaan.

Katkaisin on sijoitettava helppopääsyiseen paikkaan laitteen lähelle.

Kytkentä pistokkeella ja pistorasialla

Tarkista, että pistoke ja pistorasia ovat saman tyyppisiä.

Vältä alentimien, sovittimien tai sivupiirien käyttöä, sillä ne voivat aiheuttaa kuumentumisia tai palaa.

5.4 Asemointi

Painava laite

Litistymisestä syntyvä vaara

- Asenna laite kalusteeseen toisen henkilön avulla.

Avattuun luukkuun kohdistuva paine

Laitteeseen syntyvien vahinkojen vaara

- Älä käytä luukkua vipuna kun uunia asennetaan kalusteeseen.

- Älä kohdista avattuun luukkuun liiallista voimaa.

Laitteen toiminnan aikana kehittyvä lämpö

Tulipalovaara

- Lähellä olevien kalusteiden puuviilutuksen, liimojen tai muovipinnoitusten tulee olla lämmönkestäviä (ei alle 90 °C).

Yleisiä tietoja

Tämä laite voidaan asentaa seinän viereen, joista yksi ylittää työtason korkeuden, korkeintaan 50 mm pähän laitteen sivusta, kuvissa A ja C osoitettuun tapaan, asennusluokista riippuen.

Työtason päälle asetettujen hyllyjen välillä tulee olla vähintään 750 mm etäisyys.

Mikäli liesituuletin asennetaan keittotason päälle, viitaa liesituulettimen ohjeisiin noudattamalla oikeaa etäisyyttä.

Tämä laite, asennustyypistä riippuen, kuuluu luokkaan:

A - Luokka 1
(Vapaasti seisova laite)

B - Luokka 2 alaluokka 1 (Kalusteasennettu laite)

C - Luokka 2 alaluokka 1 (Kalusteasennettu laite)

Laitteen saa asentaa pätevä teknikko voimassa olevia määräyksiä noudattamalla.

Korokkeen asennus

Varustukseen kuuluva koroke on oleellinen osa tuotetta ja se tulee kiinnittää laitteeseen ennen sen asentamista.

Koroke tulee aina asemoida ja kiinnittää oikein laitteeseen.

1. Löysää 6 ruuvia, jotka on asetettu tason takapuolelle (A) ja ruuvaa auki 2 ruuvia (B), jotka on asetettu korokkeen sivuosaan.

1. Aseta koroke tason päälle. Aseta korokkeen alaosassa olevat 6 aukkoa tason takaosassa olevien 6 ruuvin kohdalle, jotka on löysennetty edellä.
2. Kiristä 6 keittotason takaosassa olevaa ruuvia (A) ja ruuvaa kiinni tason alla olevat 2 ruuvia (B) korokkeen kiinnittämiseksi.

Jalkalistan asennus

Varustukseen kuuluva jalkalista on oleellinen osa tuotetta ja se tulee kiinnittää laitteeseen ennen sen asentamista.

Jalkalista tulee aina asemoida ja kiinnittää oikein laitteeseen.

1. Aseta jalkalista laitteen etupuolella olevaan alalaitaan.

1. Aseta jalkalista laitteen etupuolella olevaan alalaitaan.
2. Ruuvaa kiinni neljä sivuruuvia kiinnittääksesi jalkalistan laitteeseen.
3. Laita jalkalistassa oleviin aukkoihin varustuksiin kuuluvat korkit.

Laitteen asemointi ja vaaitus

Kun sähkö-/kaasuliitäntä on suoritettu vakauden lisäämiseksi on ehdottoman tärkeää, että laite vaaitetaan oikein lattialle. Ruuvaa jalka kiinni tai auki alaosassa, kunnes laite saadaan vaaitettua ja vakaaksi.
