KIT BOITIER MURAL FIL PILOTE - Boîtier mural pour commande de chauffage ATLANTIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier mural pour thermostat avec fil pilote
Caractéristiques techniques principales	Compatible avec les systèmes de chauffage électrique et les thermostats à fil pilote
Alimentation électrique	230 V AC
Dimensions approximatives	Dimensions standards pour installation murale
Poids	Poids léger pour une installation facile
Compatibilités	Compatible avec la plupart des thermostats à fil pilote du marché
Fonctions principales	Permet le contrôle à distance du chauffage via le fil pilote
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations générales	Vérifier la compatibilité avec votre système de chauffage avant l'achat

FOIRE AUX QUESTIONS - KIT BOITIER MURAL FIL PILOTE ATLANTIC

Comment installer le boîtier mural ATLANTIC KIT BOITIER MURAL FIL PILOTE ?

Pour installer le boîtier, commencez par couper l'alimentation électrique. Fixez le boîtier au mur à l'aide des vis fournies, puis connectez les fils selon le schéma fourni dans le manuel d'utilisation. Assurez-vous que toutes les connexions sont sécurisées avant de remettre l'alimentation.

Quelle est la compatibilité du boîtier avec les systèmes de chauffage ?

Le boîtier mural ATLANTIC est compatible avec la plupart des systèmes de chauffage à fil pilote, y compris les radiateurs électriques et les chaudières. Vérifiez toujours la compatibilité avec votre installation avant d'installer.

Que faire si le boîtier ne fonctionne pas après installation ?

Si le boîtier ne fonctionne pas, vérifiez d'abord que l'alimentation électrique est rétablie. Assurez-vous également que les connexions sont correctement effectuées. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service client.

Le boîtier peut-il être utilisé à l'extérieur ?

Non, le boîtier mural ATLANTIC est conçu pour une utilisation intérieure uniquement. Il n'est pas étanche et ne doit pas être exposé à des conditions météorologiques extérieures.

Comment régler la température avec le boîtier ?

Le boîtier mural ATLANTIC vous permet de régler la température en utilisant le thermostat intégré. Suivez les instructions dans le manuel pour ajuster les paramètres de température selon vos préférences.

Y a-t-il des précautions à prendre lors de l'utilisation du boîtier ?

Oui, assurez-vous de ne pas couvrir le boîtier ou de le placer près de matériaux inflammables. Ne tentez pas de réparer le boîtier vous-même en cas de problème, contactez un professionnel.

Où puis-je trouver le manuel d'utilisation du boîtier ?

Le manuel d'utilisation est généralement fourni dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel d'ATLANTIC en cherchant le modèle de votre boîtier.

Quelle est la garantie du produit ?

Le boîtier mural ATLANTIC est généralement couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour faire valoir la garantie.

MODE D'EMPLOI KIT BOITIER MURAL FIL PILOTE ATLANTIC

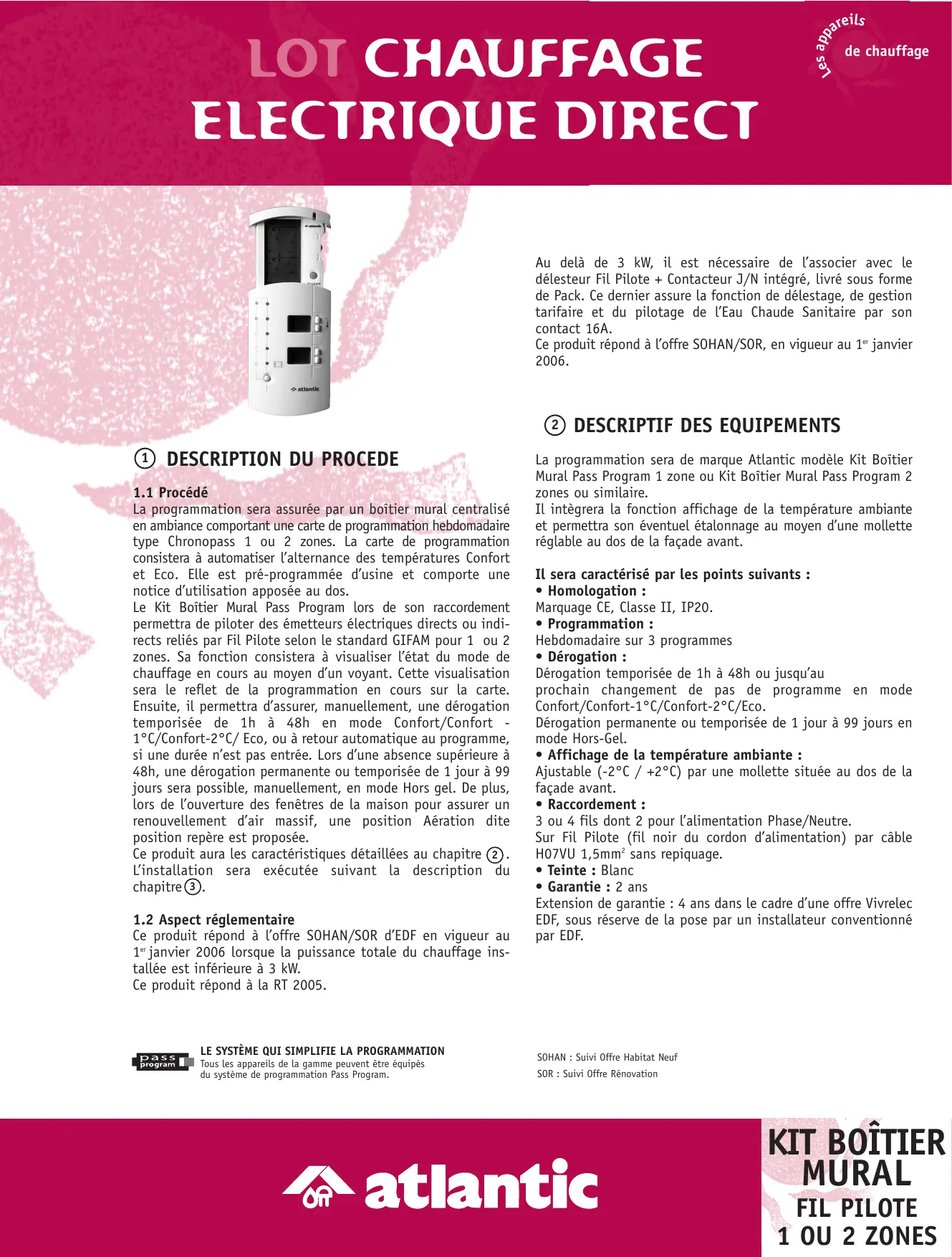

La programmation sera assurée par un boîtier mural centralisé en ambiance compteant une carte de programmation hebdomàtaire type Chronopass 1 ou 2 zones. La carte de programmation consistera à automatiser l'alternance des températures Confort et Eco. Elle est pré-programmée d'usine et compte une notice d'utilisation apposée au dos.

Le Kit Boitier Mural Pass Program lors de son raccordement permettra de piloter des émetteurs électriques directs ou indirects reliés par Fil Pilote selon le standard GIFAM pour 1 ou 2 zones. Sa fonction consistera à visualiser l'état du mode de chauffage en cours au moyen d'un voyage. Cette visualisation sera le reflet de la programmation en cours sur la carte. Ensuite, il permettra d'assurer, manuellement, une dérogation temporisée de 1h à 48h en mode Confort/Confort - 1^ / Confort - 2^ / Eco , ou à retard automatique au programme, si une durée n'est pas entrée. Lors d'une absence supérieure à 48h, une dérogation permanente ou temporisée de 1 jour à 99 jours sera possible, manuellement, en mode Hors gel. De plus, lors de l'ouverture des fenêtres de la maison pour assurer un renouvellement d'air massif, une position Aération dite position repère est proposée.

Ce produit aura les caractéristiques détaillées au chapitre ②. L'installation sera executée suivant la description du chapitre ③.

1.2 Aspect réglementaire

Ce produit répond à l'offre SOHAN/SOR d'EDF en vigueur au 1^er janvier 2006 lorsque la puissance totale du chauffage installée est inférieure à 3kW .

Ce produit répond à la RT 2005.

Au-delà de 3 kW, il est nécessaire de l'associer avec le délesteur Fil Pilote + Contacteur J/N intégré, livre sous forme de Pack. Ce dernier assure la fonction de délestage, de gestion tarifaire et du pilotage de l'Eau Chaude Sanitaire par son contact 16A.

Ce produit répond à l'offre SOHAN/SOR, en vigueur au 1^er janvier 2006.

(2) DESCRIPTIF DES EQUIPIEMENTS

La programmation sera de marque Atlantic modèle Kit Boitier Mural Pass Program 1 zone ou Kit Boitier Mural Pass Program 2 zones ou similaire.

Il integrera la fonction affichage de la température ambiente et permettra son évientuel étalonnage au moyen d'une mollette régable au dos de la façade avant.

Il sera caractérisé par les points suivants :

• Homologation :

Marquage CE, Classe II, IP20.

• Programmation :

Hebdomadaire sur 3 programmes

• Dérogation :

Dérogation temporisée de 1h à 48h ou jusqu'au

prochain changement de pas de programme en mode Confort/Confort-1°C/Confort-2°C/Eco.

Dérogation permanente ou temporisée de 1 jour à 99 jours en mode Hors-Gel.

• Affichage de la température ambiente :

Ajustable (-2^ / + 2^) par une mollette située au dos de la façade avant.

Raccordement :

3 ou 4 fils dont 2 pour l'alimentation Phase/Neutre.

Sur Fil Pilote (fil noir du cordon d'alimentation) par cable H07VU 1,5mm^2 sans repiquage.

Teinte: Blanc

• Garantie : 2 ans

Extension de garantie : 4 ans dans le cadre d'une offre Vivrelec EDF, sous réserve de la pose par un installateur conventionné par EDF.

③ MISE EN ŒUVRE DU PROCEDE

3.1 La mise en œuvre

Elle sera réalisée dans les respects des régles de l'art et suivant les normes d'installation en vigueur (NFC15-100). L'appareil doit être installé dans la partie habitée de la maison et dans un endroit où les informations sont visibles sans obstacle.

3.2 La pose

L'appareil se monte sur une boîte d'encastrement ou maçonnerie d'entraxe 60 mm et de profondeur 40 mm.

La hauteur de pose recommandée est de 1m50.

Pour que l'affichage de la température soit représentatif de la température réelle d'ambiance, il est conseillé de fixer le produit sur une cloison interieure.

3.3 Le raccordement electrique

L'appareil sera alimenté en 230V monophasé 50Hz . Le raccordement au secteur se fera conformément à la norme NFC15-100, à l'aide de 3 fils ou 4 fils conducteurs (suivant modèle), d'une section 1.5mm^2 (Phase, Neutre, Fil Pilote) par l'intémediaire d'une boîte de raccordement.

En aucun cas, le Fil Pilote ne doit être matérialisée par le fil conducteur Vert/Jaune.

L'appareil doit être protégé par un disjoncteur divisionnaire (phase + neutre) assurant le sectionnement et la commande (copure de l'alimentation).

3.4 Mise en service

Lors de l'introduction de la carte de programmation, la programmation en cours est active immédiatement.

Unvoyant signale la bonne insertion de la carte de programmation.

Il est possible d'utiliser l'appareil seul, dans ce cas, il va agir comme une commande manuelle directe des différents modes par un simple appui sur la touche de changement de mode. Ainsi, l'appareil utilise le choix de mode par défaut en Confort ou en Eco. C'est le mode de return à la fin d'une temporisation. A la première mise sous tension, le mode par défaut de départ est Confort.
