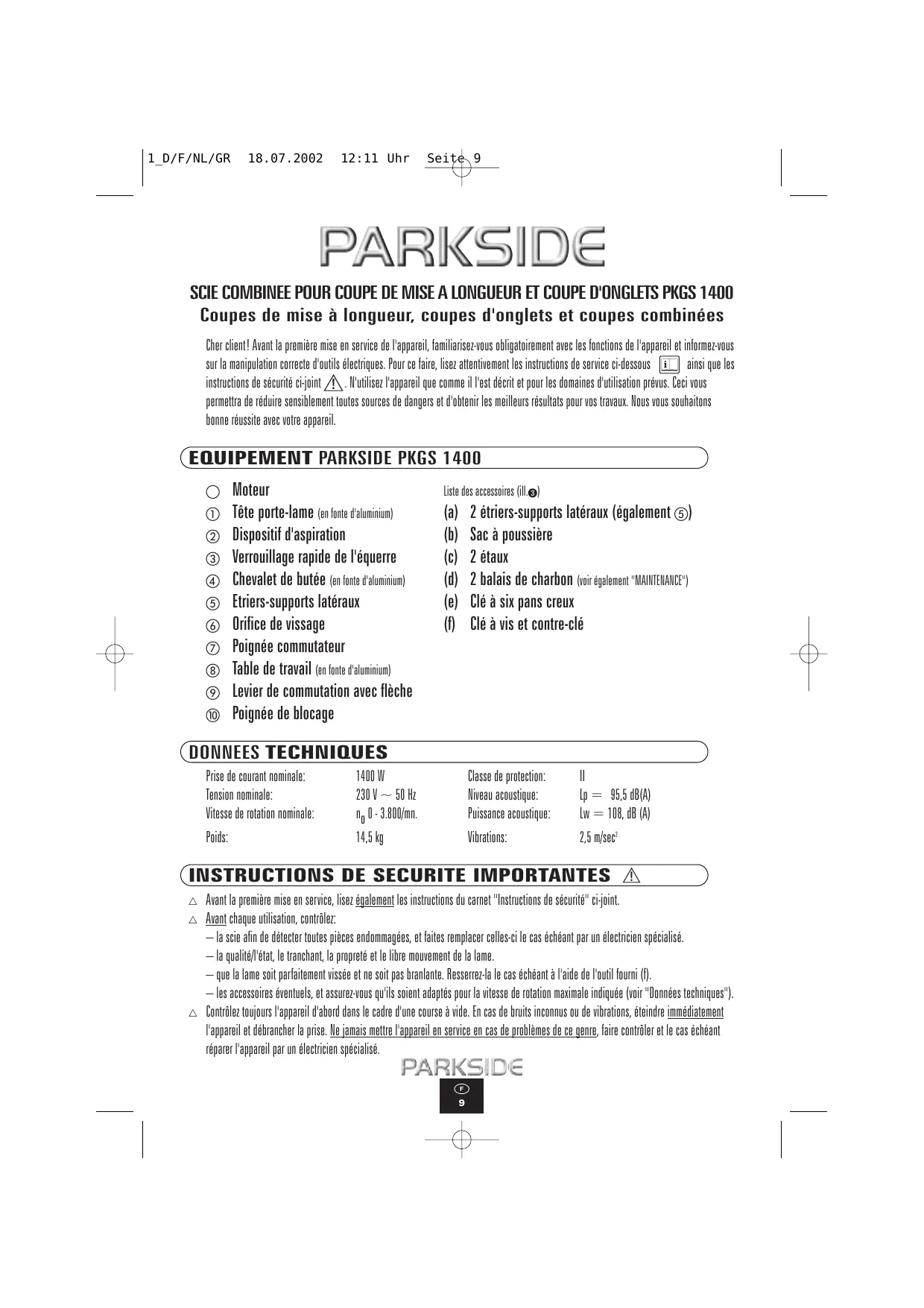

Sac à poussière 2 étaux Clé à vis et contre-clé
(b) – la qualité/l'état, le tranchant, la propreté et le libre mouvement de la lame. – que la lame soit parfaitement vissée et ne soit pas branlante. Resserrez-la le cas échéant à l'aide de l'outil fourni (f). – les accessoires éventuels, et assurez-vous qu'ils soient adaptés pour la vitesse de rotation maximale indiquée (voir "Données techniques"). Contrôlez toujours l'appareil d'abord dans le cadre d'une course à vide. En cas de bruits inconnus ou de vibrations, éteindre immédiatement l'appareil et débrancher la prise. Ne jamais mettre l'appareil en service en cas de problèmes de ce genre, faire contrôler et le cas échéant réparer l'appareil par un électricien spécialisé. F 9
Protégez votre santé en portant une protection acoustique, des lunettes de protection et un masque de protection des voies respiratoires. Après chaque utilisation, bloquez la machine à l'aide du bouton de verrouillage . Travaillez uniquement avec des lames ayant un diamètre de 250 mm et avec les brides de lames spécifiques de cette scie. Les lames équipées de métal dur doivent avoir un angle de coupe orthogonal négatif. Ne travaillez jamais avec des lames ayant des dents crochues profondes. Ne travaillez pas avec des lames recommandées pour un fonctionnement à une vitesse de rotation inférieure à 3800 tours/minutes. La vis de tête de l'arbre d'entraînement et les manchettes doivent toujours être propres. Contrôlez toujours la pièce à usiner afin de détecter tous corps étrangers (clous etc...) et éliminez du domaine devant être coupé tous les résidus dangereux. Ne passez jamais la main derrière la scie. Ne retirez les pièces bloquées que lorsque la prise de la machine est débranchée et que la lame est à l'arrêt complet. Ne coupez pas de pièces trop petites. Votre main doit rester à un écart d'au moins 10 cm par rapport à la lame. Utilisez les étaux (c) ou des dispositifs de serrage afin que les pièces à usiner (par exemple les pièces encombrantes) ne tournent pas ou ne se déplacent pas pendant la coupe. La pièce à usiner doit être fermement serrée contre la base de la table et le chevalet de butée doit être serré afin qu'il n'y ait pas de vide entre le plateau tournant et la pièce à usiner ainsi qu'entre le chevalet de butée et la pièce à usiner. Assurez-vous toujours que tous les dispositifs de serrage et de blocage soient bien serrés. Ne coupez jamais plus d'une pièce à la fois. Assurez-vous avant de procéder à la coupe que la lame a atteint sa pleine vitesse et ne travaillez pas avec trop de force. Vous évitez ainsi que la lame ne se bloque.
2. Vissez la poignée de blocage destinée au blocage de la table de travail dans l'orifice fileté prévu à cet effet. 3. Desserrez à nouveau la poignée de blocage de deux à trois tours et faites tourner la table de travail à l'aide du levier de commutation (si l'on appuie sur le levier de commutation, le dispositif de blocage se débraye et il est alors possible de mettre la table de travail dans la position voulue en la faisant tourner vers la droite ou vers la gauche) jusqu'à ce qu'elle soit dans la position de départ (position 0°). 4. Lorsque le levier de commutation s'est encliqueté en position de départ, resserrer la poignée de blocage pour bloquer la table de travail. 5. Pressez alors la poignée commutateur légèrement vers le bas et tirez le bouton de verrouillage vers l'extérieur. La tête porte-lames peut alors être mise dans la position supérieure ouverte. 6. Fixez alors le sac à poussière (b) au dispositif d'aspiration . Faites encliqueter la bague de fil de fer du sac à poussière dans la rainure du dispositif d'aspiration prévue à cet effet. 7. Pour un travail sûr, nous recommandons de fixer la scie sur une surface plane - à l'aide des quatre orifices de vissage prévus à cet effet au niveau du châssis -.
10 Mettez la table de travail en position de départ (position 0°). Abaissez la tête porte-lame et comparez la surface latérale de la lame avec l'arête gauche de la fente du plateau. La lame et l'arête doivent être absolument parallèles l'une par rapport à l'autre. Modifiez le réglage - si nécessaire - en desserrant à l'aide de la clé à six pans creux (e) les trois vis situées directement derrière la lame (voir également ill. /) et en mettant le bras de coupe en position parallèle. Resserrer ensuite les vis.
Contrôlez le chevalet de butée , en particulier s'il a été retiré de la machine et remonté. Le chevalet de butée doit être à angle droit (90°) par rapport à la lame. Ce réglage ne peut être effectué qu'après que la lame ait été réglée comme il l'est décrit ci-dessus. Nous recommandons d'utiliser une équerre pour contrôler le chevalet de butée. Placer une extrémité de l'équerre contre le chevalet de butée, l'autre contre la surface latérale de la lame. Si nécessaire, procéder comme suit à une modification du réglage: Desserrer les deux vis au dos du chevalet de butée et positionner le chevalet de butée à 90° par rapport à la surface latérale de la lame. Resserrez ensuite les vis.
Contrôlez la profondeur de la lame en abaissant la tête porte-lame le plus bas possible. La lame doit alors pouvoir évoluer librement. Assurez-vous que les dents n'entrent pas en contact avec des surfaces métalliques. Pour ce faire, faites tourner légèrement la lame à la main. Si la lame n'évolue pas librement, procédez comme suit à la modification du réglage: Desserrez l'écrou de blocage (voir également ill. /) et faites tourner la vis d'ajustage jusqu'à ce que la lame évolue librement. Resserrez l'écrou de blocage.
Vous pouvez, si nécessaire, ajuster la butée d'onglets à 0°. Mettez la table de travail (8) en position de départ 90° (position 0°). Utilisez une cornière et comparez, tête porte-lame baissée , les surfaces latérales de la lame à la surface support de la table. Pour procéder à l'ajustage, desserrez l'écrou de blocage (voir également ill. /) et faites tourner la vis jusqu'à ce qu'elle touche la partie en fonte et que la lame soit à 90° par rapport à la table de travail. Resserrez ensuite l'écrou de blocage. La lame doit former un angle droit avec la table de travail et l'échelle au niveau de la tête de la scie doit se trouver sur 0°.
Il est également possible d'ajuster la butée pour les coupes d'onglets à 45°. Mettez également dans ce cas la table de travail (8) dans la position de départ 90° (position 0°). Desserrez le verrouillage rapide de l'équerre et inclinez le bras de coupe jusqu'au réglage 45° de l'échelle. Resserrer le verrouillage rapide de l'équerre et abaisser la tête porte-lame . Utilisez pour le contrôle une équerre combinée et comparez la surface latérale de la lame à la surface support de la table de travail. Pour procéder à l'ajustage, desserrez l'écrou de blocage (voir également ill. /) et faites tourner la vis jusqu'à ce qu'elle touche la partie en fonte et que la lame soit à 45° par rapport à la table de travail. Resserrer ensuite l'écrou de blocage.
S'il est nécessaire de rajuster l'aiguille de l'échelle au niveau de la table de travail - desserrer simplement la vis, repositionner l'aiguille en conséquence et resserrer la vis. Chaque ligne de l'échelle sur la table de travail correspond à 1°. F 11
Vous pouvez également, lors du transport de la machine, utiliser comme poignée de transport l'étrier-support arrière complètement sorti . Portez ou soulevez toujours la machine par sa base ou par l'étrier-support sorti , mais jamais par la poignée commutateur, ceci pouvant entraîner un déport de l'appareil. Lors du transport, bloquez toujours le bouton de verrouillage en le faisant s'encliqueter, la tête porte-lame abaissée.
Avant de réaliser les coupes, resserrez obligatoirement la poignée de blocage afin que le réglage correspondant soit arrêté.
Desserrez le verrouillage rapide de l'équerre et déterminez à l'aide de l'aiguille l'angle voulu pour votre coupe en biais. Après avoir déterminé cet angle et avant de procéder à la coupe, resserrer obligatoirement le verrouillage rapide de l'équerre afin que le réglage correspondant soit arrêté.
"Coupe d'onglets" et "Coupes en biais"). Choisissez tout d'abord l'angle d'inclinaison, puis l'angle de pivot, puis serrez tous les dispositifs de blocage. Placez-vous à gauche de la lame pour travailler (voir également ill. ). Nous nous recommandons, e manière générale, de procéder toujours tout d'abord à quelques coupes test. Vous pouvez ainsi vérifier que l'angle voulu est bien exact et que votre matériau sera usiné correctement.
12 • Nettoyez régulièrement la scie, de préférence immédiatement après le travail. • Veiller à ce qu'aucuns liquides ne pénètrent à l'intérieur de la machine. Utilisez un chiffon doux pour nettoyer le boîtier. N'utilisez en aucun cas de l'essence, des solvants ou des produits nettoyants attaquant le plastique.
• Si vous utilisez la scie fréquemment dans des lieux différents, nous recommandons, à titre de surface de montage, un socle de 20 mm en contre-plaqué. Vous pourrez le transporter facilement et le fixer à de nombreuses surfaces support. • Ne positionnez jamais les pièces coudées de telle sorte qu'elles s'éloignent du chevalet de butée. Un vide entre le chevalet de butée et la pièce à usiner aurait pour conséquence que la pièce se bloque pendant la coupe. • Coupez les pièces coudées tout d'abord légèrement plus grandes / plus longues que la taille souhaitée. Recoupez-les ensuite exactement à la mesure voulue, un coude important nuisant toujours à l'exactitude. • Augmentez la sécurité en montant une surface d'appui supplémentaire en bois (75 x 500 x 12 mm). Des orifices correspondants sont prévus à cet effet au niveau du chevalet de butée. Vous trouverez également d'autres conseils pratiques pour les outils électriques dans le carnet "Instructions de sécurité" ci-joint. Sous réserve de modifications techniques dans l'intérêt de la poursuite du développement du produit.
Directive sur les basses tensions: Compatibilité électromagnétique: Normes correspondantes applicables:
37, Av. Jules Julien · 31400 Toulouse Les endommagements résultant d'une utilisation inadéquate et les pièces à usure ne sont pas couverts par la garantie.
