MODE D'EMPLOI PHLG 600 PARKSIDE

FR SOUFFLANTE A AIR CHAUD BE Instructions d'utilisation et consignes de sécurité

Utilisation conforme. Page 6 Équipement. Page 6 Meubles. Page 7 Caractéristiques. Page 7

Consignes de sécurité générales

Poste de travail... Page 7 Sécurité électrique. Page 7 Sécurité personnelle. Page 8 Manipulation prudente et usage d'outils électriques Page 8 Consignes de sécurité spécifiques de l'appareil.... Page 9

Utilisation

Mise en service. Page 10 Utiliser les buses adaptables. Page 10 Autres exemples d'utilisation pour maison, auto, jardin. Page 11

Nettoyage. Mise au rebut. Page 11

Informations

S.A.V. Page 11 Déclaration de conformité/fabricant...... Page 12

Ce mode d'emploi utilise les pictogrammes et symboles suivants :
	Lire le mode d'emploi !	W	Watt (puissance appliquée)
	Respecter les avertissements et les consignes de sécurité !	© ©	Porter des lunettes protecrices, un masque antipoussières, un casque auditif et des gants de protection.
	Risque d'électrocution ! Tension electrique dangereuse - Danger de mort !	©	Outil électricque de la classe de protection II
	Risque d'incendie !	©	Régime à vide mesuré.
	Risque d'explosion !	®	Éloignez les enfants et les autres personnes pendant l'utilisation de l'outil électricque.
	Maintenez l'appareil à l'abri de la pluie et de l'humidité. Le risque d'un choc électricque augmente dans le cas où de l'eau pénétre dans l'appareil électricque.	®	Si l'appareil, le cordon d'alimentation ou la fiche secteur est endommagé, il peut se produit un chic électricquemortel. Contrôlez régulièrement l'état de l'appareil, du cable électricque et de la fiche secteur.
V~	Tension alternative	®	Bien respecter les règles concernant la protection de l'environnement lorsque vous mettez au rebut l'emballage et l'appareil.

Pistolet à air chaud PHLG 600

Enlever, déformer, préchauffer, dégivrer, etc.

• Introduction

Avant la première mise en service de l'appareil, familiarisez-vous avec ses fonctions et informez-vous sur la

manipulation correcte d'outils électriques. Lisez pour cela le mode d'emploi ci-après. Conservez avec soin le présent mode d'emploi. Si vous donnez l'appareil à des tiers, remettez-leur également l'ensemble des documents correspondants.

Utilisation conforme

Cet appareil est conçu pour enlever les couches de peinture, réchauffer (par ex. des films rétractables) et pour déformer et souder des matières plastiques. Il peut en outre être utilisé pour détacher des rac-cords collés et dérouiller et dégivrer des conduites d'eau. Toute autre utilisation ou modification de l'appareil est considérée comme non conforme et peut être source de graves dangers. Le constructeur décline toute responsabilité pour les dégâts issus d'une utilisation non conforme. Cet appareil n'est pas conçu pour une utilisation commerciale.

- Équipement

1 Prise d'air Interrupteur MARCHÉ/ARRÊT & régulateur de la température et du débit d'air 3 Isolant thermique

Tube d'évacuation Buse réflectrice Buse spatule Buse plate Buse de réduction

Vérifier immédiatement après avoir déballé l'appareil le contenu de la livraison :

1 pistolet à air chaud PHLG 600 1 buse réfléchissante 1 buse spatule 1 buse plate 1 buse de réduction 1 mode d'emploi 1 documents de garantie

Caractéristiques

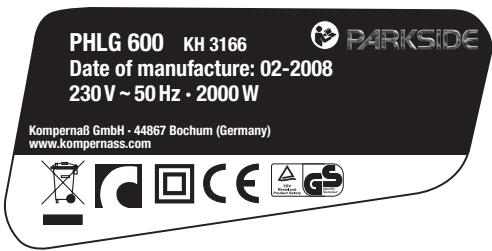

Tension nominale : 230V~50Hz

Tension nominale : max. 2000W

Volume d'air : Niveau I : env. 250 l/min.

Niveau II: env.3501/min.

Niveau III: env. 600 l/min.

Température

-sortie de la buse): Niveau I: env. 30°C

Niveau II: env. 400°C

Niveau III: env. 600°C

Protection contre

Les surcharges : coupure de protection

thermique

Classe de protection : Il/Il

Le niveau de pression acoustique de l'appareil avec référence A est normalement inférieur à 70 dB (A).

Coupure de protection thermique :

En cas de surchauffe excessive (en cas de non-circulation d'air, par exemple), le chauffage est automatiquement coupé, tandis que la soufflante continue de tourner.

Consignes de sécurité générales

ATTENTION! Veuillez suivre toutes les instructions. Tout manquement aux consignes ci-dessous peut provoquer une électrocution, un incendie et/ou de graves blessures.

SOIGNEUSEMENT CONSERVER CES INSTRUCTIONS.

1. Poste de travail

Maintenez votre poste de travail propre et en ordre. Le désordre et un éclairage insuffisant peuvent être à l'origine d'accidents.

Ne pas utiliser l'appareil dans une atmosphère explosive contenant des liquides, des

gaz ou des poussières inflammables. Les étincelles produites par les outils électriques peuvent faire exploser la poussière ou les gaz.

Tenir les enfants et les autres personnes à l'écart lors de l'utilisation de cet outil électrique-

Toute distraction peut vous faire perdre le contrôle de l'appareil.

2. Sécurité électrique

La fiche de branchement secteur de l'appareil doit s'enficher aisément dans la prise de courant. La fiche ne doit jamais être modifiée. Ne pas utiliser d'adaptateur avec des appareils reliés à la terre. Une fiche intacte et une

prise de courant adéquate permettent de réduire les risques d'électrocution.

b) Éviter tout contact physique avec les surfaces reliées à la terre, par ex. conduites, chauffages, jours et réfrigérateurs. Risque élevé d'électrocution lorsque vous êtes relié à la terre.

Ne pas exposer cet appareil à la pluie, ni à l'humidité.

L'infiltration d'eau dans un appareil augmente les risques d'électrocution.

Ne jamais utiliser le câble de manière non conforme, pour porter l'appareil ou le lire, voiré pour débrancher la filueur de la prise de courant. Tenir à l'écart de toute source de charrues coupantes ou de parties de l'appareil. Un câble tordu ou sé augmente les risques d'électrocution.

e) Lorsque vous utilisez un outil électrique en plein air, uniquement utiliser un cable de rallonge homologué pour l'usage à l'extérieur. L'utilisation d'un cable de rallonge homologué pour l'usage en plein air réduit les risques d'électrocution. f) Si l'utilisation de l'outil électrique dans une ambiance humide est incontournable, il faut utiliser un disjoncteur différentiel. L'usage d'un disjoncteur différentiel réduit les risques de décharge électrique.

3. Sécurité personnelle

a) Soyez toujours attentif et vigilant quel que soit la tâche executée et procédez toujours avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'appareil si vous n'êtes pas concentré ou fatigué ou êtes sous l'influence de drogues, d'alcool ou de médicaments. Le moindre instant de distraction lors de l'utilisation de l'appareil peut causer des blessures sérieuses.

Portez une tenue de protection personnelle et toutes des lunettes de protection. L'équipement personnel de protection tel que antipoussières, chaussures antidérapantes, casque ou protection selon le type et l'utilisation de l'appareil, diminue les risques de blessures.

c) Éviter toute mise en service involontaire. Vérifier que l'interrupteur est en position „ARRÊT“ avant de brancher la fiche dans la prise de courant. Porter l'appareil avec le doigt sur l'interrupteur ou le brancher allumé sur l'alimentation électrique peut provoquer des accidents. d) Avant de mettre en marche l'appareil, il faut retirer les outils de réglage ou les clés à vis. Un outil ou une clé pris dans un élément en rotation peut provoquer des blessures. e) Ne vous surestimez pas! Travailler dans une position stable et veiller à toujours garder l'équilibre. Vous pouvez ainsi maîtriser l'appareil en cas de situations imprévues. f) Porter des vêtements adéquats. Ne pas porter de vêtements ou bijoux amples. Tenir les cheveux, vêtements et gants à l'écart des pièces mobiles. Les cheveux longs dénoués, les bijoux et vêtements amples peuvent être happés par les parties mobiles. g) Si les dispositifs d'aspiration et de récupération des poussières sont montés, il faut veiller à ce qu'ils soient correctement raccordés et utilisés.

L'utilisation de ces dispositifs réduit les dangers causés par les poussières.

4. Manipulation prudente et usage d'outils électriques

a) Ne pas surcharger l'appareil. Utiliser l'outil électrique ajustat pour réaliser votre travail. L'outil ajustat vous permet de travailler et en toute sécurité dans la plage de puissance prescrite.

b) Ne pas utiliser un outil électrique si son interrupteur est défectueux. Un outil électrique dont l'allumage et l'extinction ne fonctionnent plus correctement est dangereux et doit être réparé. c) Ranger les outils électriques inutilisés hors de portée des enfants. Ne jamais laisser des personnes sans expérience ou qui n'ont pas lu ces instructions utiliser l'appareil. Les outils électriques sont dangereux dans les mains de personnes sans expérience. d) Entretenir l'appareil avec soin. Contrôler si les parties mobiles fonctionnent irréprochablement et ne coincent pas, si des pièces sont cassées ou endommagées, ainsi que le bon fonctionnement de l'appareil. Faire réparer les pièces endommagées avant de réutiliser l'appareil. Les outils électriques mal entretenus sont à l'origine de nombreux accidents. e) Toujours conserver les outils de coupe tranchants et propres. Un outil de coupe tranchant et bien entretenu se coince moins et est plus facile à guider. f) Utiliser l'outil électrique, les accessoires, les outils d'usinage, etc. conformément à ces instructions et aux spécifications de l'outil. Tenir compte des conditions de travail et de la tâche à exécuter.

L'usage d'outils électriques dans un but différent de celui prescrit peut être à l'origine de situations dangereuses.

Attention! prévention des risques de blessures :

Immédiatement débrancher la fiche électrique de la prise de courant en cas de danger. RISQUE DE BLESSURES! N'utilisez jamais cet appareil en tant que sèche-cheveux. Ne jamais diriger l'air chaud vers des personnes ou des animaux.

Ne jamais regarder directement dans l'orifice de la buse du tube d'évacuation 4.

RISQUE De brulure!

Ne pas toucher la buse chaude. Porter des gants de protection.

Porter des lunettes de protection.

RISQUE d'incendie et d'explosion!

L'appareil développe une forte chaleur. Une manipulation négligente représente un risque élevé d'incendies et d'explosions.

Ne pas travailler à proximité de gaz ou matières facilement inflammables. Le traitement de matières plastiques, peintures, laques, etc. peut en outre produire des gaz toxiques. Toujours assurer une ventilation convenable. Laisser l'appareil entièrement refroidir avant de le ranger. Le poser à la verticale avec la buse dirigée vers le haut. Ne pas laisser l'appareil fonctionner sans surveillance. Lors des pauses, avant d'effectuer tous les travaux sur l'appareil (par ex. remplacement de la buse) et lorsque l'appareil n'est pas utilisé, toujours débrancher la fiche secteur de la prise de courant. Ne pas laisser l'appareil longtemps dirigé sur la même zone. - Maintenez une distance entre la sortie de la buse et la pièce ou la surface à usiner. L'accumulation d'air peut faire surchauffer l'appareil. Surveillez la zone de travail directe ainsi que la zone environnante. La chaleur peut atteindre des objets inflammables situés hors du champ de vision. L'appareil doit toujours rester propre, sec et exempt d'huiles ou de graisses. Ne jamais utiliser l'appareil de manière non-conforme. Les enfants ou les personnes ne possédant pas les connaissances ou l'expérience requise avec cet appareil, ou dont les aptitudes physiques, sensorielles ou mentales sont limitées, ne doivent

veut pas utiliser l'appareil sans la surveillance ou la direction d'une personne responsable pour leur sécurité. Il convient de surveiller les enfants de manière à ce qu'ils ne jouent pas avec l'appareil.

Mise en service

La tension de la source de courant doit correspondre aux indications de la plaque signalétique de l'appareil. Les appareils homologues pour 230 V fonctionnent également sous 220 V.

ATTENTION! Ne pas obturer les fentes de ventilation de l'appareil pendant l'utilisation.

Allumer l'appareil :

Réglez l'interrupteur MARCHÉ/ARRÉT 2 sur la position niveau « I », « II » ou « III »

Eteindre l'appareil :

Réglez l'interrupteur MARCHE/ARRÉT 2 sur la position niveau « O »

Régler le début et la température :

Graisse regulateur de température et de débit d'air 2, vous pouvez régler trois niveaux de soufflage différents. Selon l'utilisation, vous pouvez ainsi sélectionner le débit d'air et la température appropriés :

niveau I :	250 l/min	30 °C
niveau II :	350 l/min	400 °C
niveau III :	600 l/min	600 °C

Le niveau « air froid » I est adapté pour : - le séchage de laques/peintures - le refroidissement de pièces à usiner échauffées - le refroidissement de l'appareil avant la pose / le changement des buses adaptables

Démonter l'isolant thermique :

ATTENTION! L'appareil doit être entièrement refroidi avant de démonter ou de monter l'isolant thermique.

ATTENTION! RISQUE DE BRÛLURES! Ne pas toucher la buse chaude. Le risque de brûlures est plus élevé lors des travaux sans isolant thermique 3. Pour travailler dans des zones étroites, démontez l'isolant thermique 3.

Démontez l'isolant thermique 3 vers l'avant.

Utilisation stationnaire/refroidissement (voir ill. b, e):

Poser l'appareil à la verticale sur une surface plane, pour - avoir les deux mains libres pour travailler - pour laisser l'appareil refroidir.

Utiliser les buses adaptables

A AVENTISSEMENT! Toute exposition trop facile à la chaleur risque de provoquer l'inflammatiion des laques et des matieres synthétiques.

DANGER! N'inspirez pas les vapeurs produites.

Buse réfléchissante 5 - déformer des tubes plastiques (voir fig. b)

Montez la buse réflectrice 5 sur le tube d'évacuation 4. Ceci empêche le tube de se plier. Chauffez le tube régulièrement en le déplaçant de part et d'autre.

Buse spatule 6 - décaper peintures et laques (voir fig. c):

Montez la buse spatule 6 sur le tube d'évacuation 4. La forme de spatule de cette buse sert à diriger l'air chaud avec précision. Utiliser une spatule distincte pour décoller la peinture ou la laque.

Buse plate - dissoudre la colle, ramollir la peinture (voir fig. d):

Montez la buse plate 7 sur le tube d'évacuation 4. Évitez de trop chauffer, la plaque brûlée s'enlève difficilement. La chaleur permet de ramollir de nombreuses colles. Il est ensuite possible de défaire l'encollage et d'éliminer les traces de colle.

Buse de réduction 8 - souder du plastique

Montez la buse de réduction 8 sur le tube d'évacuation 4. Utilisez la buse de réduction [8] pour les tubes et films rétractables.

Dégivrage de conduites d'eau :

Remarque! Ne pas dégivrer des tubes en PVC.

Remarque! L'apparence des conduites d'eau est souvent identique à celle des conduites de gaz. Toujours consulter un spécialiste en cas de doute.

Remarque! Les conduites en cuivre se composent d'un alliage d'étain et ne doivent pas être chauffées à plus de 200°C

Utiliser la buse réflectrice [5] pour dégivrer les conduites d'eau. Toujours réchauffer la zone givrée des bords vers le milieu.

Dégripper des vissages :

Réchauffer prudemment le racard visse à l'air chaud, les vis peuvent alors généralement mistroux se dévisser.

Désherber:

L'air chaud dessèche les mauvaises herbes et les graines.

Allumer le charbon de bois :

A AVENTISSEMENT! N'utilise pas d'alcool à brûler.

Allumer le charbon de bois en quelques minutes.

Enlèvement de cire :

Enlever la cire résiduelle de skis/planche des snowboard ou d'un chandelier en procédant avec la rigueur requise en fonction du produit.

Nettoyage

A AVENTISSEMENT! Toujours débrancher la fiche secteur de la prise de courant avant d'effectuer des travaux sur l'appareil.

Les orifices d'entrée et de sortie d'air doivent toujours être propres. Utiliser un chiffon pour essuyer le boîtier.

Ne jamais utiliser d'essence, de solvant ou de détergent attaquant le plastique.

Mise au rebut

L'emballage se compose exclusivement de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.

Ne jetez pas les appareils électriques aux ordures ménagères!

Conformément à la Directive européenne 2002/96/CE sur les appareils électriques et électroniques usagés et sa mise en œuvre dans le droit national, les appareils électriques usagés doivent être collectés séparément et recyclés dans le respect de l'environnement. Pour les possibilités d'élimination d'appareils électriques usagés, renseignez-vous auprès de votre commune.

S. a. v.

La filiale compétente de votre pays est indiquée dans les documents de garantie.

Uniquement confier la réparation de vos appareils à des techniciens qualifiés et avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil. Toujours confier le remplacement de la fiche ou du cordon secteur au fabricant de l'appareil ou à son S. A. V. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

-Déclaration de conformité/fabricant ce

Nous soussignés, société Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Allemagne, déclarons par la présente que le produit est conforme aux directives UE suivantes :

Compatibilité électromagnétique

2004/108/EC:

EN 55014-1:2000+A1+A2

EN 55014-2:1997+A1

EN 61000-3-2:2000

EN 61000-3-3:1995+A1

Type/désignation de l'appareil :

Parkside Pistol à air chaud PHLG 600

Bochum, 31.12.2007

Hans Kompernaβ

-Gerant-

Tous droits de modifications techniques à fins

d'amélioration réservés.
