PEBH 780 - Perceuse PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Marque	PARKSIDE
Modèle	PEBH 780
Type de produit	Perceuse à percussion avec fonction burinage
Alimentation	Secteur 230 V ~ 50/60 Hz
Puissance absorbée	780 W
Fréquence de frappe	0 - 5 800 min⁻¹
Diamètre de perçage max. (béton)	24 mm
Diamètre de perçage max. (acier)	13 mm
Diamètre de perçage max. (bois)	30 mm
Porte-embout	SDS-plus (mandrin rapide)
Poids	3,3 kg
Niveau de pression acoustique (Lp)	99,6 dB(A)
Niveau de puissance acoustique (Lw)	112,6 dB(A)
Niveau de vibration	8,5 m/s²
Fonctions	Perçage, perçage avec percussion, burinage
Vitesse variable	Oui (molette de régulation)
Sens de rotation	Droite / Gauche
Sécurité	Coupe-circuit de surcharge, poignée latérale, butée de profondeur
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, garder les fentes d'aération libres
Réparabilité	Réparation par professionnel recommandée, consulter le manuel
Classe de protection	IP20 (estimation)

FOIRE AUX QUESTIONS - PEBH 780 PARKSIDE

Comment changer le foret sur la perceuse PARKSIDE PEBH 780 ?

Pour changer le foret, reculez l'embout de blocage/déblocage (2), insérez le nouvel outil dans le mandrin jusqu'à ce qu'un déclic se fasse entendre, puis relâchez l'embout. Vérifiez le verrouillage en tirant sur l'outil. Pour les forets à tige cylindrique, utilisez le mandrin supplémentaire fourni.

Comment régler la vitesse de rotation ?

La vitesse se règle à l'aide de la molette de régulation de vitesse (7) lorsque l'outil est à l'arrêt. Tournez la molette vers le haut (+) pour une vitesse élevée, vers le bas (-) pour une vitesse réduite. La course de la gâchette s'adapte automatiquement.

Comment utiliser la fonction burinage ?

Sélectionnez le mode burinage en tournant le sélecteur de fonction (4) sur le symbole correspondant (marteau seul). Assurez-vous que l'outil est à l'arrêt avant de changer de mode. Utilisez toujours la poignée latérale et portez un casque anti-bruit.

Quelles sont les précautions de sécurité à prendre ?

Portez toujours un casque anti-bruit, des lunettes de protection et un masque anti-poussière. Utilisez la poignée latérale et tenez la perceuse à deux mains. Vérifiez l'absence de câbles ou canalisations avant de percer. Débranchez l'outil avant tout entretien.

Comment régler la profondeur de perçage ?

Desserrez les vis à ailettes de la butée de profondeur (3), réglez la butée à la profondeur souhaitée selon la graduation, puis resserrez les vis. Cela permet de percer avec précision.

Que faire si la perceuse s'arrête brusquement ?

La perceuse est équipée d'un coupe-circuit de surcharge qui arrête le moteur si le foret se bloque. Relâchez la gâchette, retirez le foret de la matière, puis redémarrez. Assurez-vous d'avoir une bonne prise et une position stable.

Comment entretenir la perceuse ?

Nettoyez régulièrement le boîtier avec un chiffon doux. Ne pas utiliser d'essence ni de solvant. Gardez les fentes d'aération libres de poussière. Graissez légèrement le porte-foret avant de monter un outil.

Quels diamètres de perçage max. sont possibles ?

Dans le béton : 24 mm, dans l'acier : 13 mm, dans le bois : 30 mm. Utilisez des forets adaptés au matériau.

Comment inverser le sens de rotation ?

Utilisez le sélecteur droite/gauche (8) uniquement lorsque l'outil est à l'arrêt. La vitesse maximale n'est disponible qu'en rotation droite. En rotation gauche, la vitesse est réduite.

Puis utiliser la perceuse sans la poignée latérale ?

Non, pour des raisons de sécurité, la perceuse à percussion PEBH 780 doit toujours être utilisée avec la poignée latérale. Vous pouvez ajuster sa position en desserrant les vis à ailettes.

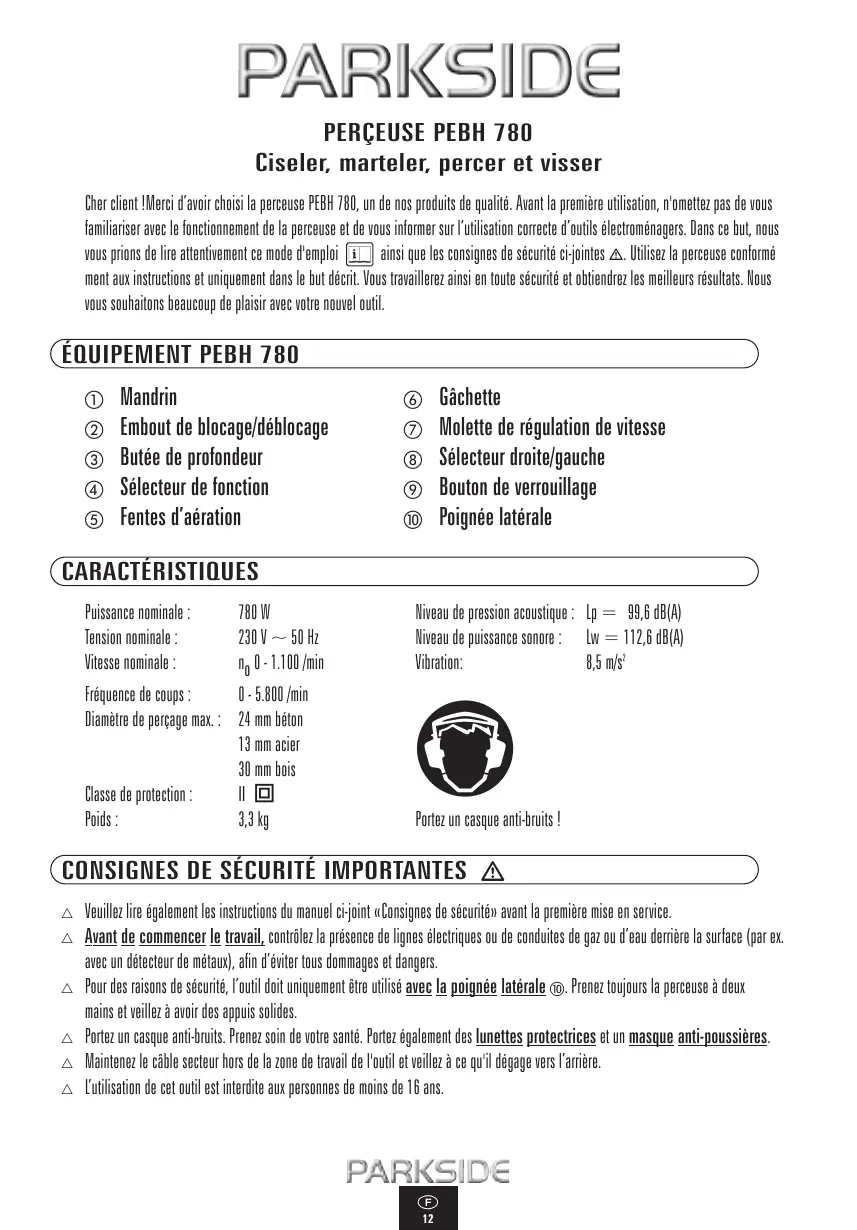

MODE D'EMPLOI PEBH 780 PARKSIDE

Mode d'emploi et instructions de sécurité

Cher client ! Merci d'avoir besoin de la perceuse PEBH 780, un de nos produits de qualité. Avant la première utilisation, n'omettez pas de vous familiariser avec le fonctionnement de la perceuse et de vous informer sur l'utilisation correcte d'outils électroménagers. Dans ce but, nous prions de lire attentivement ce mode d'emploi ainsi que les consignes de sécurité ci-jointes. Utilisez la perceuse conformément aux instructions et uniquement dans le but décrit. Vous travaillerez ainsi en toute sécurité et obtiendrez les meilleurs résultats. Nous vous souhaitons beaucoup de plaisir avec votre nouvel outil.

Equipement PEBH 780

① Mandrin ② Embout de blocage/déblocage ③ Butée de profondeur ④ Sélecteur de fonction ⑤ Fentes d'aération

⑥ Gachette ⑦ Molette de régulation de vitesse ⑧ Sélecteur droite/gauche ⑨ Bouton de verrouillage 10 Poignée latérale

Fréquence de coups: 0 - 5.800/min

Diamètre de perçage max.: 24 mm béton

13 mm acier

30 mm bois

Classe de protection : IP

Poids: 3,3 kg

Niveau de pression acoustique: Lp = 99.6dB(A)

Niveau de puissance sonore: Lw = 112.6dB(A)

Vibration: 8.5m / s²

Portez un casque anti-bruits!

Consignes de sécurité importantes

Veuillez tirer également les instructions du manuel ci-joint « Consignes de sécurité » avant la première mise en service. Avant de commencer le travail, contrôlez la présence de lignes électriques ou de conduites de gaz ou d'eau derrière la surface (par ex. avec un détecteur de métaux), afin d’éviter tous dommages et dangers. Pour des raisons de sécurité, l’outil doit uniquement être utilisé avec la poignée latérale 10. Prenez toujours la perceuse à deux mains et veillez à avoir des appuis solides. Portez un casque anti-bruits. Prenez soin de votre santé. Portez également des lunettes protectrices et un masque anti-poussières. Maintenez le câble secteur hors de la zone de travail de l’outil et veillez à ce qu’il dégage vers l’arrière. L’utilisation de cet outil est interdite aux personnes de moins de 16 ans.

La perceuse à percussion PEBH 780 vous permet d'exécuter aisément les petits travaux de burinage. Elle est également adaptée pour le forage avec percussion et le perçage dans la brique, le béton, la pierre naturelle, le taililage au ciseau ou l'enlèvement de crépi. Le forage dans le bois, le plastique et le métal et le vissage font également partie du domaine d'application de cette perceuse à percussion.

Utilisation

Respectez la tension secteur V. La tension doit correspondre aux indications de la plaque signalétique de l'outil (les appareils indiqués pour 230V peuvent aussi être branchés sur 220V).

Lorsque vous utilisez la perceuse à percussion, vous pouvez choisir entre le régime de couple et le régime permanent. Utilisez le régime de couple pour les travaux de courte durée et le régime permanent pour les travaux prolongés. Réglez le mode de fonctionnement comme suit :

MISE EN MARCHE DU RÉGIME DE COUPLE :

ARRÊT DU RÉGIME DE COUPLE :

MISE EN MARCHE DU RÉGIME PERMANENT :

ARRÊT DU RÉGIME PERMANENT :

Appuyer sur la gachette ⑥

Relâcher la gachette ⑥

Appuyer sur la gachette ⑥ et la bloquer avec le bouton de verrouillage ⑨

Appuyer sur la gachette ⑥ et la relâcher

Montage des OUTILS

Avant de monter l'outil, graissez légèrement le porte-foret et nettoyez-le au besoin. Reculez l'embout de blocage/déblocage ② et placez l'outil dans le mandrin. Un déclic indique le positionnement correct de l'outil. Relâchez l'embout de blocage/déblocage ② pour verrouiller le serrage. Tirez sur l'outil pour contrôler le verrouillage. Le jeu radial et axial de l'outil est normal. Le centrage s'effectue automatiquement directement après la mise en route du moteur.

Démontage des OUTILS

Pour démonter l'outil, reculez l'embout de blocage/déblocage ② et retirez l'outil du mandrin.

Montage du mandrin supplementaire pour FORETS à TIGE cylindrique

Reculez l'embout de blocage/déblocage ② et placez le mandrin supplémentaire (voir aussi ill. ①). Un déclic indique le positionnement correct. Relâchez l'embout de blocage/déblocage ② pour verrouiller le serrage. Tirez sur l'outil pour contrôler le verrouillage.

Démontage du mandrin supplémentaire pour FORETS à TIGE cylindrique

Pour démonter le mandrin supplémentaire pour forêts à tige cylindrique, reculez l'embout de blocage/déblocage (2) et retirez le mandrin supplémentaire.

Selection de la fonction

Attention! Effectuez uniquement le réglage du sélecteur de fonction ④ lorsque l'outil est à l'arrêt. Selon l'application, sélectionnez la fonction correspondante en tournant le sélecteur de fonction ④ sur le symbole respectif. Les fonctions sont signalisées comme suit :

Selection du SENS de rotation

Attention! Effectuez uniquement le réglage du sélection droite/gauche ⑧ lorsque l'util est à l'arrêt. Remarque: la vitesse de rotation maximale pour les travaux en puissance est uniquement disponible dans le sens de rotation à droite. L'util travaille toujours avec une vitesse de rotation réduite dans le sens de rotation à gauche.

Preselection de la vitesse de rotation

Attention! Effectuez uniquement le réglage de la molette de régulation de vitesse ⑦ lorsque l'outil est à l'arrêt. La molette de régulation de vitesse ⑦ permet de régler progressivement le régime de la perceuse selon vos besoins. Ceci vous permet non seulement de percer aisément les surfaces lisses telles que carrelages, etc., mais empêche également le foret de glisser lors du centrage et d'éclater le trou de forage. Remarque: lorsque vous sélectionnez une vitesse réduite, la course de la gachette (6) se réduit automatiquement. Utilisez la vitesse maximale (en tournant la molette de régulation de vitesse ⑦ vers le bas () ) lorsque les travaux exigent la puissance maximum.

PETITE VITESSE (-) tourner la molette de régulation de vitesse ⑦ vers le haut () GRANDE VITESSE (+) : tourner la molette de régulation de vitesse ⑦ vers le bas ()

Utilisation de la poignee laterale

Attention! Pour des raisons de sécurité, la perceuse à percussion PEBH 780 doit uniquement être utilisée avec la poignée latérale. Pour modifier la position de la poignée latérale, desserrez les vis à ailettes et tournez la poignée pour l'enclencher dans l'une des positions de réglage. Serrez ensuite les vis à ailettes. Conseil : réglez la poignée à l'horizontale (90°), cette position vous permet de travailler sûrement et facilement.

Coupe-circuit de surcharge

Pour votre sécurité, la perceuse à percussion PEBH 780 est équipée d'un coupe-circuit de surcharge qui arrête automatiquement le moteur lorsque l'outil de forage coince et vous permet ainsi de travailler en toute sécurité. Assurez vos appuis au sol, prenez la perceuse fermement des deux mains et utilisez toujours la poignée latérale 10.

BUTEE De profondeur

La butée de profondeur ③ vous permet de régler la profondeur de forage et ainsi de percer avec précision. Il suffit de desserrer les vis à ailettes, de régler la butée de profondeur ③ selon la graduation et de resserrer les vis à ailettes.

Maintenance de la perceuse à percussion

Débranchez toujours le cordon d'alimentation de la prise secteur avant d'effectuer les travaux sur l'outil !

1. Nettoyez la perceuse régulièrement, de préférence directement après l'utilisation.
2. Protegez l'outil contre les infiltrations de liquides. Essuyez le boîtier avec un chiffon doux. N'utilisez jamais d'essence, de solvant ou de détenteur pouvant endommager le plastique.
3. Les fentes d'aération ⑤ doivent rester libres et propres.

Vous trouvez d'autres conseils utiles concernant les outils électriques dans le manuel ci-joint « Consignes de sécurité »

Tous droits de modifications techniques réservés.

Certificat de conformite

La société Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Allemagne, certifie par le présent document que ce produit est conforme aux directives européennes suivantes:

Directive de la CE concernant les machines: (89/392/EEG), (91/368/EEG), (93/44/EEG), (93/68/EEG) Directive sur les basses tensions: (73/23/EEG), (93/68/EEG) Compatibilité électromagnétique: (89/336/EEG), (92/31/EEG), (93/68/EEG) Normes correspondantes applicables: EN 50144-1:1998, EN 50144-2-6:1996, EN 55014-1:1993 + A1 + A2, EN 61000-3-2:1995 + A1 + A2, EN 61000-3-3:1995, EN 55014-2:1997

Marque PARKSIDE Machine/type: PEBH 780 Désignation: PERCEUSE À PERCUSSION Bochum, 01.04.2002

Hans Kompernaß - Directeur/Gérant
