Marka	PARKSIDE
Model	PEBH 780
Typ produktu	Wiertarka udarowa z funkcją dłutowania
Zasilanie	Sieć 230 V ~ 50/60 Hz
Pobór mocy	780 W
Częstotliwość udaru	0 - 5 800 min⁻¹
Maks. średnica wiercenia (beton)	24 mm
Maks. średnica wiercenia (stal)	13 mm
Maks. średnica wiercenia (drewno)	30 mm
Uchwyt narzędziowy	SDS-plus (szybkomocujący)
Waga	3,3 kg
Poziom ciśnienia akustycznego (Lp)	99,6 dB(A)
Poziom mocy akustycznej (Lw)	112,6 dB(A)
Poziom drgań	8,5 m/s²
Funkcje	Wiercenie, wiercenie z udarem, dłutowanie
Regulacja prędkości	Tak (pokrętło regulacji)
Kierunek obrotów	Prawo / Lewo
Bezpieczeństwo	Wyłącznik przeciążeniowy, uchwyt boczny, ogranicznik głębokości
Konserwacja i czyszczenie	Czyścić regularnie miękką ściereczką, utrzymywać szczeliny wentylacyjne wolne
Naprawialność	Zalecana naprawa przez profesjonalistę, sprawdź instrukcję
Klasa ochronności	IP20 (estimation)

Często zadawane pytania - PEBH 780 PARKSIDE

Jak wymienić wiertło w wiertarce PARKSIDE PEBH 780 ?

Aby wymienić wiertło, cofnij tuleję blokującą/odblokowującą (2), włóż nowe narzędzie do uchwytu aż do usłyszenia kliknięcia, a następnie zwolnij tuleję. Sprawdź zablokowanie, ciągnąc za narzędzie. W przypadku wierteł z trzonkiem cylindrycznym użyj dołączonego dodatkowego uchwytu.

Jak wyregulować prędkość obrotową?

Prędkość reguluje się za pomocą pokrętła regulacji prędkości (7), gdy narzędzie jest wyłączone. Obróć pokrętło w górę (+) w celu uzyskania wysokiej prędkości, w dół (-) w celu zmniejszenia prędkości. Skok spustu dostosowuje się automatycznie.

Jak używać funkcji dłutowania?

Wybierz tryb dłutowania, obracając przełącznik funkcji (4) na odpowiedni symbol (sam młot). Upewnij się, że narzędzie jest wyłączone przed zmianą trybu. Zawsze używaj uchwytu bocznego i noś nauszniki ochronne.

Jakie środki ostrożności należy zachować?

Zawsze noś nauszniki ochronne, okulary ochronne i maskę przeciwpyłową. Używaj uchwytu bocznego i trzymaj wiertarkę obiema rękami. Przed wierceniem sprawdź, czy nie ma kabli ani rur. Odłącz narzędzie przed każdą konserwacją.

Jak ustawić głębokość wiercenia?

Poluzuj śruby motylkowe ogranicznika głębokości (3), ustaw ogranicznik na żądaną głębokość zgodnie z podziałką, a następnie dokręć śruby. Pozwala to na precyzyjne wiercenie.

Co zrobić, jeśli wiertarka nagle się zatrzyma?

Wiertarka jest wyposażona w wyłącznik przeciążeniowy, który zatrzymuje silnik, jeśli wiertło się zablokuje. Zwolnij spust, wyjmij wiertło z materiału, a następnie uruchom ponownie. Upewnij się, że masz dobry chwyt i stabilną pozycję.

Jak konserwować wiertarkę?

Regularnie czyść obudowę miękką ściereczką. Nie używaj benzyny ani rozpuszczalników. Utrzymuj szczeliny wentylacyjne wolne od kurzu. Lekko nasmaruj uchwyt wiertła przed zamontowaniem narzędzia.

Jakie są maksymalne średnice wiercenia?

W betonie: 24 mm, w stali: 13 mm, w drewnie: 30 mm. Używaj wierteł odpowiednich do materiału.

Jak odwrócić kierunek obrotów?

Używaj przełącznika prawo/lewo (8) tylko wtedy, gdy narzędzie jest wyłączone. Maksymalna prędkość jest dostępna tylko przy obrotach w prawo. Przy obrotach w lewo prędkość jest zmniejszona.

Czy mogę używać wiertarki bez uchwytu bocznego?

Nie, ze względów bezpieczeństwa wiertarka udarowa PEBH 780 musi być zawsze używana z uchwytem bocznym. Możesz dostosować jego położenie, poluzowując śruby motylkowe.

INSTRUKCJA OBSŁUGI PEBH 780 PARKSIDE

Wskazówki dotyczę obstugi i bezpiecz国家标准

Bedienungsanleitung
GB Operating instructions
F Mode d'emploi Page 12-15
Istruzioni per l'uso
E Instrucciones de service Pagina 20-23
P Instruções de service Págnina 24 - 27
NL Gebruiksaanwijzing
GR OAHIGIeI ΛEITOYPIIa Σελiδα 32-35
PL Instrukcja obstugi Strona 36-39

PARKSIDE

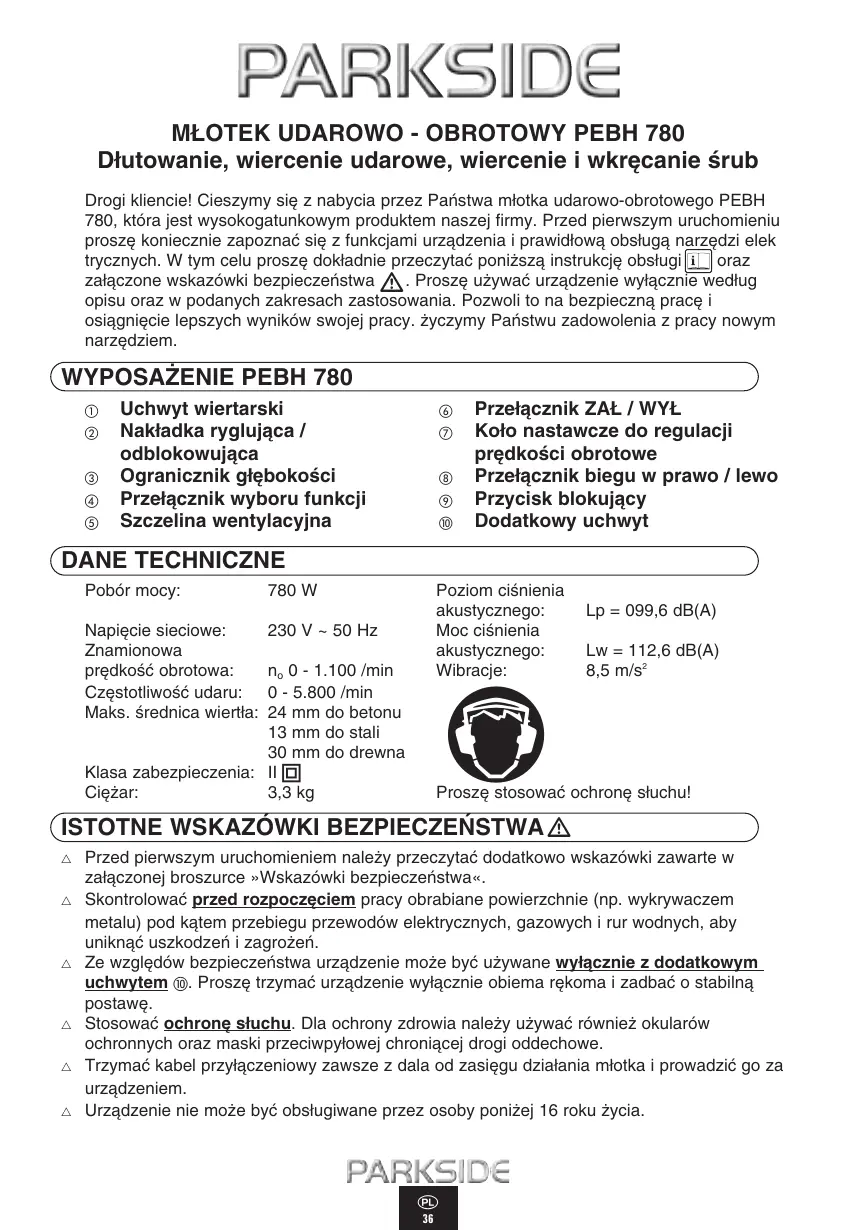

BOHRHAMMER PEBH 780

Dłutowanie, wiercenie udarowe, wiercenie i wkręcanieŚrub

Drogi kliencie! Cieszymy sie z nabycia przyez Państwa mlotka udarowo-obrotowej PEBH 780, kóra jest wysokogatunkowy Produktem naszej firmy. Przed pierwszym uruchomieniu prosze koniecznie zapoznać sie z funkcjami urzadzenia i prawidłowoa obśɡa narźedzi elek trycznych. W tym celu prosze dokladnie przyȩczyta odniższa instrukcje obśgli oraz załaczone wskazówki bezpieczność wę)]; Prosze uzywać urzadzenia wy)—cznych wedlug opisu oraz w podanych zakresach zastosowania. Pozwoli to na bezpieczna prace iosiągniść lepszych wyników swojej pracy.źyszmy Państwu zadowolenia z pracy nowym narźedzieim.

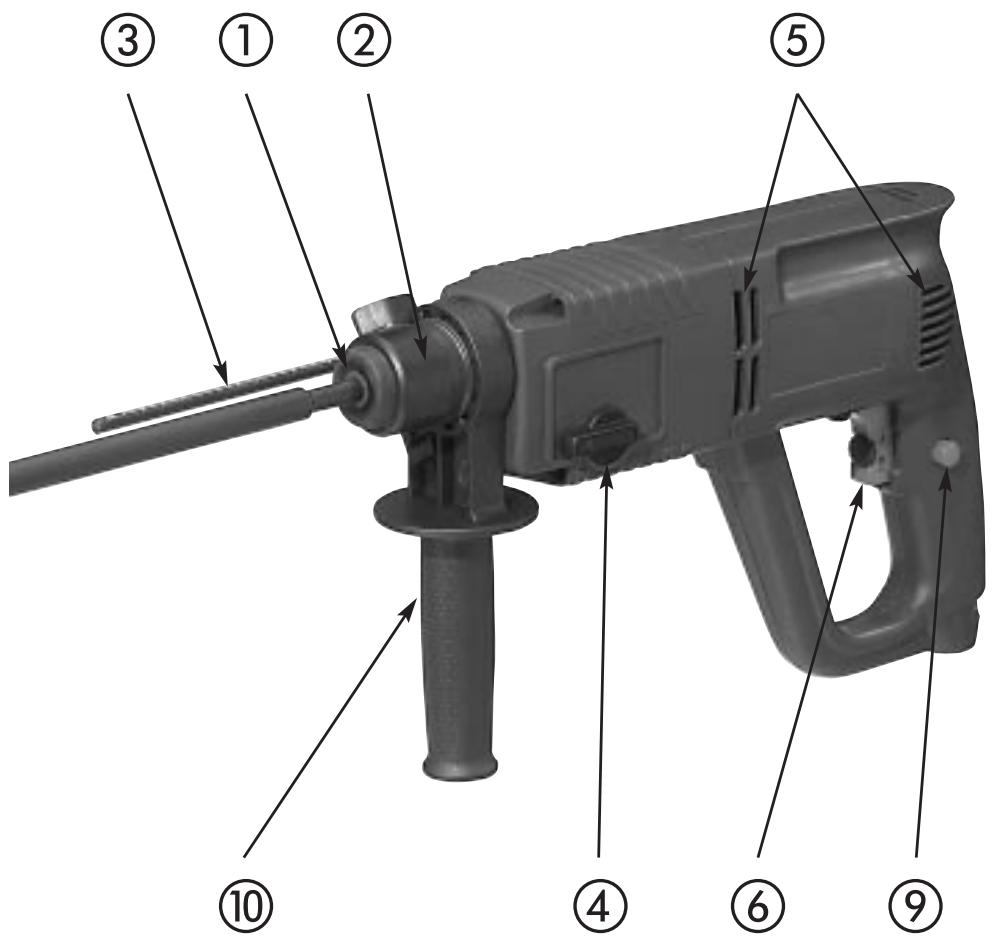

WYPOSAZENIE PEBH 780

① Uchwyt wiertarski
② Nakładka ryglujacja / odblokowujca
③ Ogranicznik glębokosci
④ Przelacznik wyboru funkcjji
⑤ Szczelina wentylacyjna

⑥ Przelacznik ZAL / WYL
⑦ Koło nastawczy do regulacji prędkosci obrotowe
⑧ Przelacznik biegu w prawo / lewo
⑨ Przycisk blokujacy
Dodatkowy uchwyt

DANE TECHNICZNE

Pobórmocy: 780W

Napięcie sieciowe: 230 V ~ 50 Hz

Znamionowa

predkosc obrotowa: n_o0 - 1.100 / min

Czestotliwość udaru: 0 - 5.800 /min

Maks. srednica wiertla: 24 mm do betonu

13 mm do stali

30 mm do drewna

Klasa zabezmiezenia: II

Ciezar: 3,3 kg

Poziom ciñnienia

akustycznego: Lp = 099,6 dB(A)

Moc ciśnienia

akustycznego: Lw = 112,6 dB(A)

Wibracie: 8,5 m/s²

Prosz stosowac ochrone sluchu!

ISTOTNE WSKAZOWKI BEZPIECZENSTWA

Przed pierwszym uruchomieniem nalezy przyczytac dodatkowo wskazowki zawarte w zaclarenej broszurce »Wskazowki bezpieczene sta!.
Skontrolować przyd rozpoczeciem pracy obrabiane powierzchnie (np. wykrywaczem metalu) pod katem przybebęgu przyzewów elektrycznych, gazowych i rur wodnych, abyunikné uszkodźén i zagrożen.
Ze wzgliedów bezpieczeneistwa urzadzenie要去byc uzywane wylacznie z dodatkowym uchwytem 10. Prosze trzymać urzadzenie wylacznie obiema rękoma i zadbać o stabilna postawe.
Stosowac ochrone stuchu. Dla ochry zdrowia nalezy uzywac rowniez okularow ochronnych oraz maski przyciwpyłowej chroniacej drogi oddechowe.
Trzymać kabel przyłączeniowy zawsze z dala od zasięgu dziatania młotka i prowadzić go za urzadzeniem.
Urzadzenie nie要去c obslugiwane przyez osoby ponizej 16 roku zycia.

ZAKRESY ZASTOSOWANIA

Za pomocę młotka udarowo-obrotowej PEBH 780MZna bez problemu wykonac lekkie dlutowania. Urzadzenia PEBH 780 nadaje sie rɔwniez do wiercenia udarowo i wiercenia w cegle, betonie, kamieniu naturalnym, do bruzdowania oraz usuwania tynku. Do zakresu zastosowania młota udarowo-obrotowej naleź rɔwniez wiercenie w drewnie, tworzywie sztuczonym i w metalu oraz wkręcanieŚrub.

PRACA

Prosę przyestrzejność parametrów zasilania sieciowego! Napiecie musi odpowiȩć danym na tabliczec znamionowej urzadzenia (urzadzenia, króte są oznaczone 230 V, mogość podłaczone rownikę do sieci 220 V).

WŁACZANIE I WŁACZANIE

Podczas praczy z mlotkiem udarowo-obrotowym można wybrać tryb pracy przerywanej i ciąglej. Dla krótszych prac naleź stosowej tryb pracy przerywanej, a do dlugotrwanych prac - ciągly tryb pracy. Obstuga zędanego ustawuminium działa w nastepujczy spośob:

WLACZENIE PRACY PRZERYWANEJ: WYLACZENIE PRACY PRZERYWANEJ:

wcisnac przyęcznik ZAL/WYL ⑥
zwolnić przyȩcznik ZAL/WYL ⑥

WLACZENIE PRACY CIAGLEJ:

wcisnac przelacznik ZAL/WYL 6 i zablokowa c w pozycji wcisiagnej przyciskiem blokujacym 9 wcisnac przelacznik ZAL/WYL 6 i ponownie puscić

WYLAGZENIEPRACYCIAGLEJ:

WKŁADANIE/WYJMOWANIE NARZIEDZI

WKŁADANIE NARZEDZIA

Przed wlozeniem narzedzia uchwyt wiertarski lekko nasmarowac i ewentualnie wycyszeci. W celu wlozenia nalezy odciagnac do tylu nakladke ryglujac/odblokowujac 2i wtozy narzedzie. Poprawne osadzenie jest sygnalizowane slyszalnym zaskoczeniem zapadki. Uchwyt blokuje sie po zwolnienu nikladki ryglujacej/odblokowujacej ②. Skontrolowa niena ganne zablokowanie, pociagajc narzedzie. Zaleznie od systemu narzedzie ma luz promie niowy lub osiowy. Centrowanie odywa sie samoczynnie, bezposrednio po Rozruchu silnika.

WYJMOWANIE NARZEDZIA

W celu wyjecia naręździa nalewy równieź odciąnć do tymi nakłądky ryglujacja / oblokowujacja ② i wymiąnć narȩźdie.

DODATKOWY UCHWYT WIERTARSKI DO WIERTEŁ Z TRZONEM OKRAGLYM

WKŁADANIE UCHWYTU WIERTARSKIEGO DO WIERTEL Z TRZONEM OKRAGLYM

W celu wlożenia dodatkowego uzychtu wiertarskiego naleź odciąnć do tymi nakladkę ryglujacja/odblokowujacja ② (patrz rawnieź rys. ⑩) i włość dodatkowy uzycht wierarski. Poprawne osadzenia jest sygnalizowej shyszalinym zaskoczeniem zapady. Uchwyt blokuje są po zwolnieniu nakladki ryglujacej/odblokowujciej ②. Skontrlowań nienaganne zablokowanie, pociągȩc narȩźdie.

WYJMOWANIE UCHWYTU WIERTARSKIEGO DO WIERTEZ TRZONEM OKRAGLYM

W celu wyjecia dodatkowego uchwytu wiertarskiego nalezy rornyiez odciagnac do tyfu nakladkye rgyljuc/a/odblokowujaca ② i wyciagnac dodatkowy uchwyt wiertarski.

WYBóR FUNKCJI

Uwaga! Uzywanie / przystawianie przyȩćznika wyboru fungcjji ④ sądwać są wyłącznie przy przystoju urzadzenia.

Zależnie od zakresu zastosowania można wybrać jeder z trzech fungcji poprzej obrotp przyłącznika wyboru fungcji ④ na disappointni symbol. Funkcje są oznaczone w następućcy spośob;

DLUTOWANIE

WIERCENIE U DAROWE

WIERCENIE / WKRECANIE SRUB

WYBOR KIERUNKU OBROTU

Uwaga! Uzywanie / przystawianie przyȩćznika obrotu w sprawo / lewo są wyłączenia przy przystoju urzadzenia.

Wskazówka: Maksymalna prędkość obrotowa do czȩkich prac jest dostepna wyłącznie przy obrocie w sprawo. Urzadzenia pracuje z biegiem w lewo zawsze automatycznie ze zreduktor wano prȩdkość obrotowa.

Uwaga! Uzywanie / przystawianie koja nastawczego regulacje prędkosci obrotowej ⑦ są odbywać sie wymiarczie przy przystozimu urzadzenia.

Za pomocka koja nastawczego do regulacji prędkosci obrotowej ⑦ przyna indywidualnie i plynyNie wybrać wstepmie robocza prȩdkość obrotowa, wazolechnosci od wymogłow roboczych. Umożliwa to lekke nawiercanie, np. na gladkich powierzchniach jak płytki ceramiczne itd.

W ten sposob unika sie rowniez ześlizgniecia sie wierta przy nawiercaniu oraz tworzeniu są odprysków wierconego otworu.

Wskazówka: Przy wyborze wstepnym niskiej prędkosci obrotowej przyłącznik ZAL / WYL ⑥要去 plynne dane sący tylko w agraniczonym zakresie (ze wźględu na zredukowana prȩdkość obrotowa).

Wybiera zgodnie z tym najwyszza prędkość obrotowej (obróc koło nastawcie do regulacja prȩdkosci obrotowej ⑦ ( ) w dót, jestli do pracy wymagana jest maksymalna moc.

NISKA (-) PREDKOSC OBROTOWA:

obrócić kola nastawczé do regulações prędkosci obrotowej ⑦ (▲) w goře

WYSOKA (+) PREDKOSC OBROTOWA:

obróci koto nastawczede regulaci prędkosci obrotowej ⑦ (▼) w dof

STOSOWANIE DODATKOWEGO UCHWYTU

Uwaga! Ze wźglȩdów bezpiecznych stwa miłotek udarowo-obrotowy PEBH 780 są boć stosowany wyłączne z dodatkowy uchwytem.

Ustawienie połozenia dodatkowej uchwytu ⑩ zmieenia są poprzej poluzowanie szuby moty lkowej i odchylenie uchwytu. Uchwyt mayna zablokować w rożnych połozeniaiach.

Nastepnie ponownie dokrcic sbré motylkowa.

Zalecenie: Ustawic uchwyt w połozeniu poziomym (90° do urzadzenia). Zapewnia to bez pieczna i niedowodujacja zmieczenie pozycjeciała.

SPRZEGGLO PRZECIAZENIOWE

Dla Państwa bezpieczne sta w mlotek udarowo-obrotowy PEBH 780 zostaw wyposzaźny w spręgło przyȩzieniore. Powoduje ono automatyczne odśczenia napȩdu w przyypadku zablokownik naręźdia. Dzieki temu praca nie stwarza zagrożen. Prosze zawsze zadbać o zachowanie stabilnej poźycji, mocno trzymać mlotek obiema rękoma i uzywać zawsze dodat kowego uchwytu ⑩.

OGRANICZNIK GLEBOKOSCI

Za pomocę ogranicznika glębokość ③ość ustawic glębokość wiercenia i tym samym wykonywać dokladne otwory.

Po prostu poluzowac sbrbe motylkowa, przestawic odpowiednio wedlug podzialki ogranicznik glębokość ③ i ponownie dokrecić sbrbe motylkowa.

KONSERWACJA MLOTKA UDAROWO-OBROTOWEGO

A Przed wsystkimi pracami przy urzadzeniu zawsze wciagnac wtyczke z gniazda!

1. Regularnie czyscić młotek udarowo-obrotowy, najlepiej bezposrednio po zakończeniu przyc.
2. Do wętrza młotka udarowo-obrotowej nie sądć są jakolweitkie ciecz. Do czyszczenia obudowy uzywać miękkiej sciereczki. Wźadnym wypadku nie uzywać benzyny, rozpuszczalnika lub srodków czyszczących, króte działażość na tworzywo sztuczne.
3. Otwory wentylacyjne ⑤ musza byc zawsze odkryte i wyczyszczone.

Inne practyczne porady dotyczne narędzi elektrycznych są zańść równej w załaczonej broszurce »Wskazówki bezpiecznośćw*.

Zastrzega sie zmiany techniczne slużęce rozwojowy produktu.

DEKLARACJA ZGODNOSCI

Firma Komperna GmbH, Burgstr. 21, D - 44 867 Bochum. Niemcy. oświadcza, ze produkt zostaf wykonany zgodnia z normami EWG.

	(89/392 EEG), (91/368 EEG),
	(93/44 EEG), (93/68 EEG),
EG - dotyczymi niskiego napiecia:	(73/23/EEG), (93/68 EEG)
Zgodnosci elektromagnetycznej:	(89/336 EEG), (92/31 EEG), (93/68 EEG)
Zgodnie z normami:	EN 50144-1:1998
	EN 50144-2-6:1996
	EN 55014-1:1993+A1+A2
	EN 61000-3-2:1995+A1+A2
	EN 61000-3-3:1995
	EN 55014-2:1997

Marka: PARKSIDE

Typ: PEBH 780

Nazwa urzadzenia: wiertarka udarowa.

Bochum, 01.04.2002

Hans KompernaB

-dyrektor
