Gamme	Aquarea T-CAP Génération H
Référence unité extérieure	WH-UX09HE8
Type de système	Pompe à chaleur air-eau bi-bloc
Fonction	Chauffage et rafraîchissement (SXC)
Puissance calorifique (A7/W35)	9,00 kW
COP (A7/W35)	4,84
SCOP W35 / W55	4,60 / 3,33
Classe énergétique chauffage	A+++ à 35 °C / A++ à 55 °C
Efficacité saisonnière	181 % (W35) / 130 % (W55)
Puissance frigorifique (A35/W7)	7,00 kW
EER (A35/W7)	3,17
Technologie T-CAP	Maintien puissance jusqu'à -20 °C
Plage de fonctionnement chauffage	-28 °C à +35 °C extérieur
Température de sortie eau max	60 °C
Alimentation électrique	Triphasé 400 V / 50 Hz
Réfrigérant	R410A - charge 2,85 kg
Niveau sonore normal / silence	60 / 57 dB(A) à A7/W35
Dimensions H x L x P	1 340 x 900 x 320 mm
Poids net	108 kg
Longueur tuyauterie (Min / Max)	3 à 30 m

FOIRE AUX QUESTIONS - WH-UX09HE8 PANASONIC

Qu'est-ce que la technologie T-CAP du Panasonic Aquarea WH-UX09HE8 ?

La technologie T-CAP (Total Capacity) garantit le maintien de la pleine puissance calorifique de 9,00 kW même lorsque la température extérieure descend jusqu'à -20 °C. La plage de fonctionnement en mode chauffage s'étend jusqu'à -28 °C, ce qui la rend adaptée aux régions à hivers rigoureux.

Quelle est la puissance calorifique et le COP du WH-UX09HE8 ?

L'unité délivre 9,00 kW en conditions standard A7/W35, avec un COP de 4,84. Elle maintient cette puissance jusqu'à -20 °C extérieur grâce à la technologie T-CAP. Même à -7 °C extérieur sur départ à 35 °C, le COP reste à 2,85.

Quelles sont les classes énergétiques de ce système pompe à chaleur ?

En chauffage basse température (35 °C), le système atteint la classe A+++ avec un SCOP de 4,60 et une efficacité saisonnière de 181 %. En haute température (55 °C), la classe est A++, SCOP 3,33, efficacité saisonnière 130 %.

Le WH-UX09HE8 permet-il également le rafraîchissement ?

Oui, dans le kit KIT-WXC09H3E8 (version SXC), l'unité assure aussi le rafraîchissement avec 7,00 kW frigorifiques à A35/W7 et un EER de 3,17. Le mode froid fonctionne pour des températures extérieures comprises entre +20 °C et +60 °C.

Quelle alimentation électrique est requise pour le WH-UX09HE8 ?

L'unité extérieure WH-UX09HE8 requiert une alimentation triphasée 400 V / 50 Hz. La section de câble recommandée est de 5 x 2,5 mm² ou 3 x 2,5 mm², avec un fusible PAC/BUH de 16/16 A. L'installation doit être réalisée par un électricien qualifié.

Quel est le niveau sonore de l'unité extérieure WH-UX09HE8 ?

En fonctionnement normal à A7/W35, le niveau sonore est de 60 dB(A). Le mode Silence 3 le réduit à 57 dB(A), idéal pour les nuits ou les zones sensibles au bruit. À A7/W55, les valeurs sont respectivement 64 dB(A) et 62 dB(A).

Quelle est la longueur maximale de tuyauterie entre les deux unités ?

La longueur de tuyauterie peut varier de 3 à 30 m, avec un dénivelé maximal de 30 m. La tuyauterie est pré-chargée en usine pour 10 m ; au-delà, une charge supplémentaire de 50 g/m de réfrigérant R410A est nécessaire.

Comment piloter le WH-UX09HE8 à distance ?

Le module optionnel CZ-TAW1 Aquarea Smart Cloud permet de contrôler et surveiller l'installation à distance via réseau sans fil ou filaire. Il est également compatible avec les systèmes de Gestion Technique du Bâtiment (GTB) pour une intégration dans des projets tertiaires.

Quelle température maximale de l'eau produit cette pompe à chaleur ?

L'unité WH-UX09HE8 peut chauffer l'eau du circuit jusqu'à 60 °C maximum en sortie. Elle est ainsi compatible avec les radiateurs basse température, les planchers chauffants et la production d'eau chaude sanitaire via un ballon séparé.

Quel réfrigérant utilise le WH-UX09HE8 et quelles sont les obligations réglementaires ?

L'appareil fonctionne au R410A, avec une charge de 2,85 kg (équivalent CO2 : 5,951 t). Conformément à la réglementation F-Gaz, seul un technicien certifié est habilité à intervenir sur le circuit réfrigérant. Un contrôle d'étanchéité annuel est obligatoire.

Comment entretenir le filtre à tamis de l'unité intérieure associée ?

L'unité intérieure SXC est équipée d'un aimant pour filtre à tamis, facilitant son nettoyage et réduisant l'encrassement du circuit hydraulique. Il est recommandé de vérifier et nettoyer ce filtre à chaque entretien annuel pour maintenir les performances.

Le WH-UX09HE8 est-il compatible avec une installation en cascade ?

Oui, l'accessoire optionnel PAW-A2W-CMH (contrôleur d'installation en cascade) permet de coupler plusieurs unités Aquarea pour augmenter la puissance totale disponible. Cette configuration est adaptée aux bâtiments tertiaires ou aux logements collectifs à forte demande calorifique.

MODE D'EMPLOI WH-UX09HE8 PANASONIC

Pompe à chaleur air-eau

Avaykaotikn λeɪtoupyia DHW

loxupó

Aθόpuβο

Avaykaotikn Aetoupyia Oepuvtnpa

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

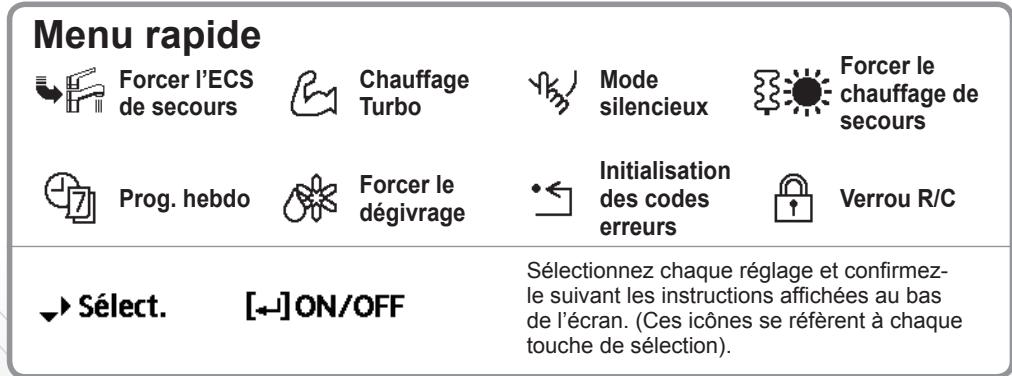

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour retourner à l'écran principal,

Appuyer sur ou

Remarque :

Si le système n'est pas connecté au gallon (Branchement gallon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icône de fonctionnement

Example:

• Indication de l'icone de fonctionnement « » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé. Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doit revenir au précédent état mémorisé.

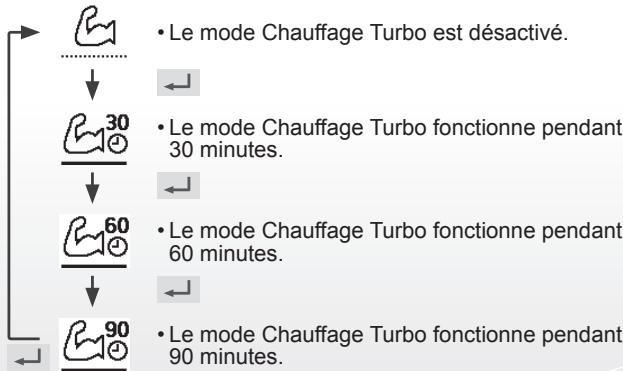

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

(Le mode Puissant démarre près de 1 minute après que ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

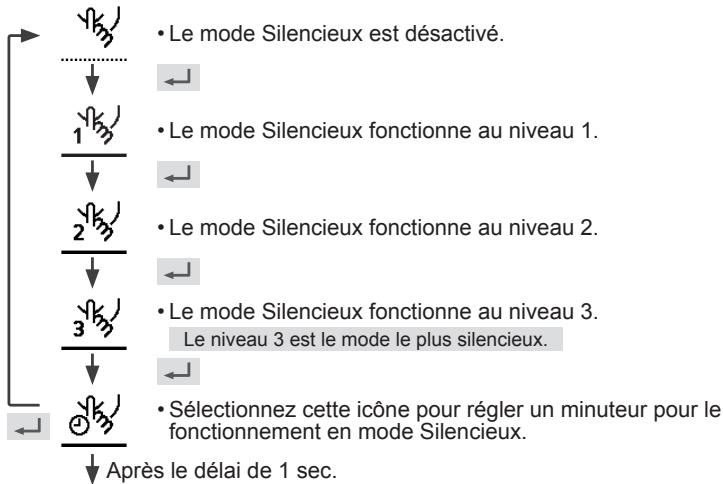

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

(Le mode Silencieux démarre près de 1 minute après que « ait été activé).

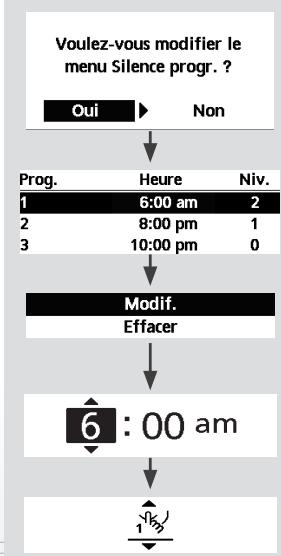

Sélectionnez « Oui »

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » ~ « 6 »

Sélectionner « Modif. »

• Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionnez le niveau de silence.

L'heure définie se chevauche

[5]Fermer

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaitra à l'écran.

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

(Le mode Forcer le chauffage demarre pres de 1 minute après que ait été activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer

Prog. hebdo

Sélectionnez « oui

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

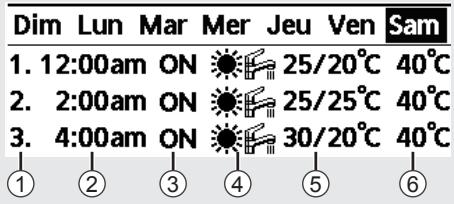

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÉT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

A/AB/ ////

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T° consigne

Réglez la température du gallon.

Remarque :

• L'horloge est désactivée lorsque Forcer chauffage de secours ou Contact étéd / hiver est activé. · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté.)

Demande acceptée

[Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Voulez-vous verrouiller la télécommande?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Sélectionnez « Reset »

1. code initialisé à 0000 2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
