Produkttype	Luft-til-vand varmepumpe
Mærke	Panasonic
Model	WH-UX09HE8
Kategori	Klimaanlæg / Varmepumpe
Hovedfunktioner	Køling, Opvarmning, Produktion af varmt brugsvand (VBV)
Driftstilstande	Tving VBV backup, Turbo opvarmning, Stille tilstand, Tving opvarmning backup, Tvungen afrimning, Ugeprogrammering
Betjening	Fjernbetjening med display og hurtigmenu
Låsning af fjernbetjening	Ja, med PIN-kode (kan nulstilles)
Urprogrammering	Op til 6 programmer pr. dag, kan indstilles pr. dag
Zonehåndtering	Op til 2 temperaturzoner
Fejlvisning	Ja, med nulstilling af fejlkoder
Strømforsyning	Ikke specificeret i manualen
Mål (indendørsenhed)	Ikke specificeret i manualen
Vægt (indendørsenhed)	Ikke specificeret i manualen
Vedligeholdelse	Rengør filtrene regelmæssigt; kontakt en professionel til årlig vedligeholdelse
Reservedele	Kontakt Panasonic kundeservice
Reparerbarhed	Reparerbarhedsindeks ikke oplyst
Sikkerhed	Låsning af fjernbetjening, automatisk stop ved fejl
Garanti	Se Panasonics generelle vilkår

Ofte stillede spørgsmål - WH-UX09HE8 PANASONIC

Hvordan får jeg adgang til hurtigmenuen?

Efter de indledende indstillinger trykkes på den dedikerede tast (normalt repræsenteret ved et menusymbol) og brug pilene ▲▼ ◀▶ til at navigere i indstillingerne.

Hvordan aktiverer jeg stille tilstand?

I hurtigmenuen skal du vælge ikonet 'Stille tilstand' og derefter vælge 'Ja'. Tilstanden starter ca. 1 minut efter aktivering.

Hvordan programmerer jeg ugetimeren?

I hurtigmenuen vælges 'Ugeprog' og derefter 'Ja'. Derefter kan du definere programmer for hver dag (op til 6 pr. dag) med ønskede tidspunkter, tilstande og temperaturer.

Hvad gør jeg, hvis fjernbetjeningen er låst?

Tryk på en vilkårlig tast for at vise låseopskærmen, og indtast derefter den 4-cifrede kode. Hvis du har glemt koden, tryk samtidigt på tasterne ▲, ▼ og en knap (ikke specificeret) i 5 sekunder for at nulstille koden til 0000.

Hvordan aktiverer jeg backup-opvarmning?

I hurtigmenuen vælges 'Tving backup-opvarmning' og bekræft. Elvarmen starter ca. 1 minut efter.

Hvordan fortolker jeg driftssymbolerne?

Symbolet « » angiver stop, mens « — — » angiver drift. Se manualen for betydningen af andre symboler.

Kan jeg låse fjernbetjeningen for at forhindre manipulation?

Ja, i hurtigmenuen vælges 'Lås fjernbetjening', bekræft derefter 'Ja'. Du vil blive bedt om en PIN-kode for at låse op senere.

Hvordan nulstiller jeg fejlkoderne?

I hurtigmenuen vælges 'Nulstilling af fejlkoder' og bekræft. Sørg for, at alle enheder er stoppet, før du fortsætter.

Hvad gør jeg, hvis displayet viser 'Den indstillede tid overlapper'?

Det betyder, at et tidsprogram overlapper et andet. Rediger tidsplanerne for at undgå konflikter ved at justere start-/sluttidspunkterne.

Hvordan tvinger jeg backup-produktion af varmt brugsvand (VBV)?

I hurtigmenuen vælges 'Tving VBV backup' for at aktivere elpatronen i varmtvandsbeholderen. Bemærk, at denne tilstand deaktiveres, hvis 'Tving opvarmning' er aktiv.

BRUGSANVISNING WH-UX09HE8 PANASONIC

Hurtig menuvejledning

Luft-til-vand varmepumpe

2-7

8-13

4-19

0-25

26-31

2-37

8-43

4-49

0-55

6-61

2-67

8-73

4-79

0-85

English

Espanol

Italiano

Nederlandsl

Polski

Eληνικά

Český

Français

Deutsch

Türkce

Svenska

Norsk

Suomi

Dansk

This Quick Guide explains how to use the Quick Menu.

• Driftssymbol indikert med "——" = PÅ

Tvungen DHW

Velg dette symbolet for a sla Tank DHW pellaer av.

Trykk paa for a bekrefte valget.

• Tving DHW er slätt av.
• Tving DHW er slätt pa.

Merk:

• Tving DHW er deaktivert'nar Kraftvarmeapparat er slatt pa.
• När Tving DHW er slätt av, bør drift og modus settes tilbake til forrige lagrede status.

Kraftig

Velg dette symbolet for à la varme-/kjølesystemet gå ved full effekt.

Trykk paa for a bekrefte valget.

Kraftvarmeapparat er deaktivert nár systemet allerede er pa og "Deaktivert pga. Drift PÄ!" vises.

Deaktvert pga. drift PÄ!

[2]Lukk

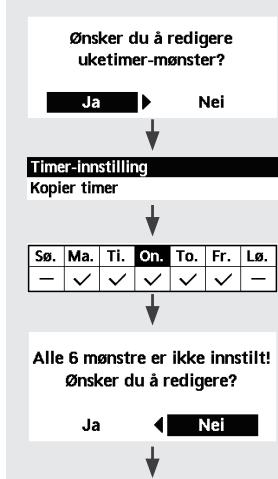

Uketimer

Velg dette symbolet for a slette (kansellere) aller endre forhändsinnstilt Uketimer.

Trykk paa for a bekrefte valget.

Velg "Ja".

• Hvis du velger "Nei", vil displayet gà tilbake til hovedbildet.

• Timer-innstilling: Velg Timer-innstilling for Å redigere Uketimer.

• Kopier timer: Velg for a kopiere en tidsinnstilling.

Velgragen(e) som du vil redigere med -knappene.

Hvis alle de 6 monstre Ike er forhandsinnstilt, vil dette bildet vises.

① Velg monster "1" ~ "6".
② Still inn time og minutter for Timer.
③ Velg PÁ/AV for Timer.
④ Velg driftsmodus.

A/AH/ /H/H/H/H/V ·Velg modus med -knappene.

(Nár modusen er bekreftet, vises bildet nedenfor.)

Tast inn 4 sifre i nummeret (hvis nummeret er riktig, vil displayet lases opp).

Slik tilbakerstiller du glemt passord (under bildet for drift AV)

Trykk , oog kontinuerlig i 5 sekunder.

Denne hurtige vegledning forklarer, hvordan hurtigmenuen skal bruges. Du bedes lese betjeningeveledningen grundigt, før du bruger hurtigmenuen.

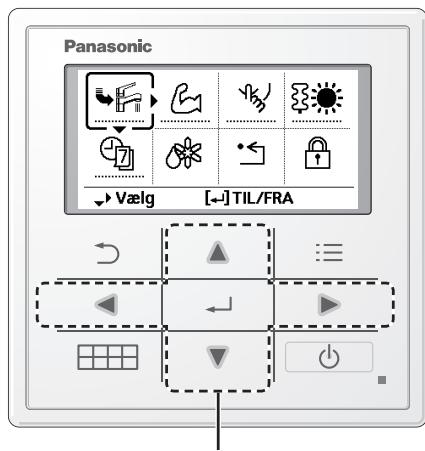

Sàdan bruger du hurtigmenuen

Nár de indledende indstillinger er gennemfør, kan du vælge en hurtigmenu fra følgende indstillinger, og redigere indstillingen.

① Tryk pā.

② Brug ▲▼ △til at vœlge menuen.
③ Tryk på ↓ for at tænde/slukke for den valgte menu.

Hurtig menu

Kraftigt varme
brugsvand

Kraftig

Lydsvag

Vælg haver indstilling og bekraeft indstillingen i henhold til de instruktioner, der vises nederst paskærmen. (Ikonerne henviser til haver valgtast.)

Sádan vender du tilbage til hovedskærmen,

Tryk pā ellerr

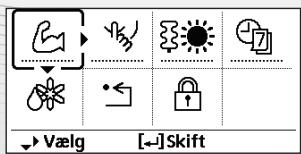

Bemark:

Hvis systemet ikke er forbundet til tanken (Tankens forbindelse er slukket), bliver hurtigskærmen vist til højre. Sørg for at tankforbindelsen erændt.

Noter om betjeningsikon

Ekmempel:

-Betjeningsikon indikeres med" ^ 不 FRA

• Betjeningsikon indikeres med "——" = TIL

Tving DHW

Vælg dette ikon for atænde eller slukke tankens varme brugsvand.

Tryk pa for at bekræfte dit valg.

Kraftigt varmt brugsvand er slukket.
Kraftigt varmt brugsvand er taendt.

Bemark:

Kraftigt varmt brugsvand er deaktiveren nár det kraftige varmelegeme er taendt.
- När det kraftige varme brugsvand er slukket, bør Funktionen & tilstanden skifte tilbage til den forrige gemte status.

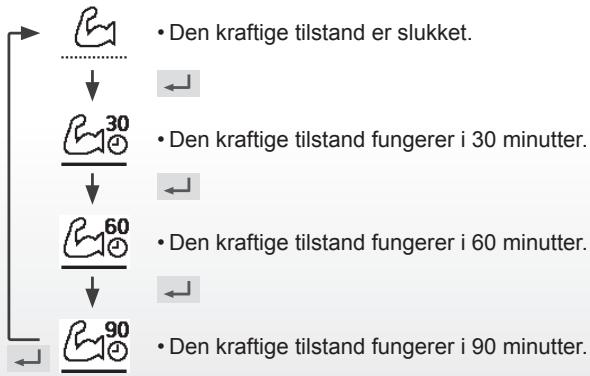

Kraftig

Vælg dette ikon for at køre varme/kølesystemet kraftigt.

Tryk pa for at bekræfte dit valg.

(Den kraftige drift starter ca. 1 minut after der er trykket pa

Bemärk:

Kraftig bliver deaktiveret nár funktionen er slukket

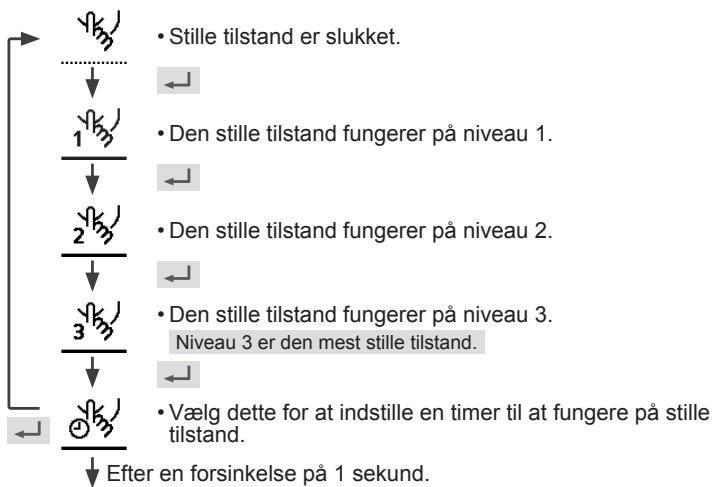

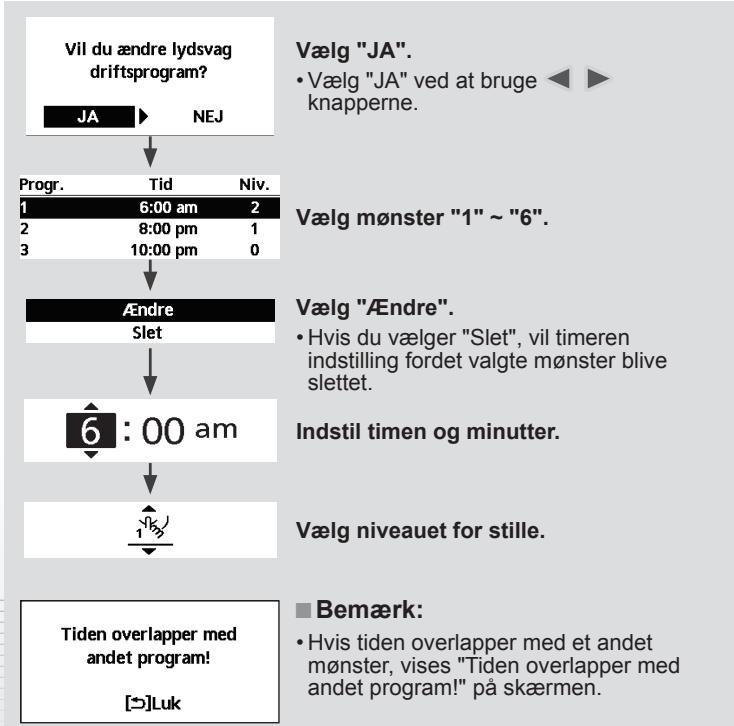

Lydsvag

Tryk pá ← for at bekræfte dit valg.

(Den stille drift starter cirka 1 minut after der er trykket pa

Vælg for at tvinge varmelegemets til atænde.

Tryk pà for at bekræfte dit valg.

(Tilstanden kraftigt varmelegeme starter cirka 1 minut after der er trykket pa

Bemärk:

• Force-varmer er deaktiveret nár driften allerede er i gang og "Deaktiveret grundet drift TIL" vil blve vist.

Ikke mulig fordiat varmepumpereir drift!

[5]Luk

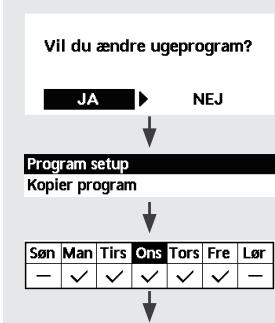

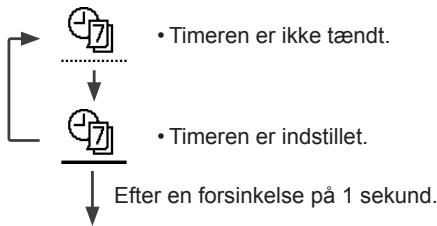

Ugentligh timer

Vælg dette ikon for at slette (annullere) ellerændre den forudindstillede ungentlige timer.

Tryk pa for at bekraefte dit valg.

Valg "JA".

Hvis du vælger "NEJ", vender skærmen tilbage til hovedskaærmen.

• Program setup: Vaelg opsætning af timer for at redigere den ungentlige timer.
• Kopier program: Vaelg at kopiere en timer-indstilling.

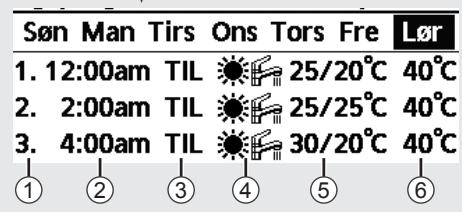

[Eksempel på en timer-opsætning]

Vaelg den/de dag (e), du onsker at redigere ved hjaelp af -knapperne.

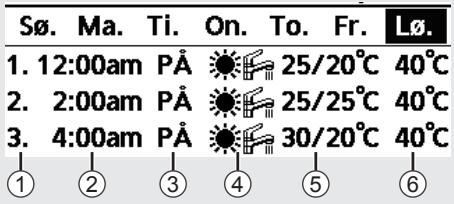

Hvis alle 6 mønstre ikke er forudindstillet, vil dette skærmbillede blive vist.

① Vælg mønster "1" ~ "6".
② Indstil timerens time og minutter.
③ Vælg tændt/slukket for timeren.
④ Vael driftstilstanden.

A/A/ // // //

Vaelg tilstand ved hjaelp af -knapperne.

⑤ Indstil temperaturen for bade zone 1 og 2 (hvis dit system har en indstilling med 2 zoner).

Lørdag: Progr. 1: Temp.
Zone1	∑	Zone2	∑
TIL	25°C	TIL	25°C

⑥ Indstil tankens temperatur.

Bemark:

• Timeren er deaktiveret, nár det kraftige varmelegeme tændes eller Varme-Kole SW er aktiveret.
• Hvis du har forudindstillet den ungentlige timer på 2 zoner, skal du gentage den samme procedure med zone 2.

Kraftig optøning

Vaelg at afrime de frosne r.

Tryk pá ← for at bekræfte dit valg.

(Nar tilstanden er blevet accepteret, vil skaermen nedenfor blive vist.)

Valg accepteret!

[5]Luk

Nulstilling af fejl

Vælg for at gendanne de tidligere indstillinger, när der er opstået en fejl.

Tryk pá ← for at bekræfte dit valg.

(Nár tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[5]Luk

Sorg for, at alle enheder er slukket, ffor du vaelger donne tilstand, somgenskaber hele systemet til de tidligere indstlinger.

R/C-Iås

Vålg at lase fjernbetjeningen.

Tryk pá ← for at bekræfte dit valg.

(Nár tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Vil du lase betjen.?

NEJ

Vaelg"JA".

(Hovedskærmen bliver last.)

(Nár tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Indtast 4 cîfre (hvis nummeret er korrekt, og skærmen bliver lâst op).

For at nulstille glemt adgangskode (under drift OFF-skærm) Tryk , ogernaest i 5 sekunder.

(Nár tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Vælg "Reset".

(Skaermen slukker after 3 sekunder).
