WH-UX09HE8 - Condizionatore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa di calore aria-acqua
Marca	Panasonic
Modello	WH-UX09HE8
Categoria	Condizionatore / Pompa di calore
Funzioni principali	Raffreddamento, Riscaldamento, Produzione di acqua calda sanitaria (ACS)
Modalità di funzionamento	Forzatura ACS emergenza, Riscaldamento Turbo, Modalità Silenziosa, Forzatura riscaldamento emergenza, Sbrinamento forzato, Programmazione settimanale
Controllo	Telecomando con schermo e menu rapido
Blocco telecomando	Sì, con codice PIN (reimpostabile)
Programmazione orologio	Fino a 6 programmi al giorno, regolabili per giorno
Gestione zone	Fino a 2 zone di temperatura
Visualizzazione errori	Sì, con inizializzazione codici errore
Alimentazione elettrica	Non specificata nel manuale
Dimensioni (unità interna)	Non specificate nel manuale
Peso (unità interna)	Non specificato nel manuale
Manutenzione	Pulire i filtri regolarmente; rivolgersi a un professionista per la manutenzione annuale
Ricambi	Contattare il servizio post-vendita Panasonic
Riparabilità	Indice di riparabilità non comunicato
Sicurezza	Blocco telecomando, arresto automatico in caso di errore
Garanzia	Consultare le condizioni generali di Panasonic

Domande frequenti - WH-UX09HE8 PANASONIC

Come accedere al menu rapido?

Dopo le impostazioni iniziali, premere il tasto dedicato (generalmente rappresentato da un simbolo di menu) e utilizzare i tasti freccia ▲▼ ◀▶ per navigare tra le opzioni.

Come attivare la modalità silenziosa?

Nel menu rapido, selezionare l'icona 'Modalità silenziosa' e scegliere 'Sì'. La modalità si avvia circa 1 minuto dopo l'attivazione.

Come programmare il timer settimanale?

Nel menu rapido, selezionare 'Prog. sett.' poi 'Sì'. Successivamente sarà possibile definire i programmi per ogni giorno (fino a 6 al giorno) con gli orari, le modalità e le temperature desiderate.

Cosa fare se il telecomando è bloccato?

Premere un tasto qualsiasi per visualizzare la schermata di sblocco, quindi inserire il codice a 4 cifre. Se si è dimenticato il codice, premere contemporaneamente i tasti ▲, ▼ e un pulsante (non specificato) per 5 secondi per reimpostare il codice su 0000.

Come attivare il riscaldamento di emergenza (ausiliario)?

Nel menu rapido, selezionare 'Forzatura riscaldamento emergenza' e confermare. La resistenza elettrica si avvierà circa 1 minuto dopo.

Come interpretare le icone di funzionamento?

L'icona « » indica l'arresto, mentre « — — » indica il funzionamento. Consultare il manuale per il significato degli altri simboli.

Posso bloccare il telecomando per evitare manipolazioni?

Sì, nel menu rapido selezionare 'Blocco T/C', quindi confermare 'Sì'. Verrà richiesto un codice PIN per sbloccare successivamente.

Come reimpostare i codici di errore?

Nel menu rapido, selezionare 'Inizializzazione codici errore' e confermare. Assicurarsi che tutte le unità siano spente prima di procedere.

Cosa fare se lo schermo mostra 'Orario impostato sovrapposto'?

Significa che un programma orario si sovrappone a un altro. Modificare gli orari per evitare conflitti regolando gli orari di inizio/fine.

Come forzare la produzione di acqua calda sanitaria (ACS) di emergenza?

Nel menu rapido, selezionare 'Forzatura ACS emergenza' per attivare la resistenza del bollitore. Nota: questa modalità è disattivata se 'Forzatura riscaldamento' è attiva.

MANUALE UTENTE WH-UX09HE8 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

• Icono de funciona con “...” = OFF

• Selezione "Si" mediante los botones

Selezione "Reinicio".

Questa Guida rapida spiega come utilizzato il Menu rapido.

Leggere attendamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

① Premere

Utilizzato per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore
Blocco R/C

Selez.

Selezionare agli impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Leicone si riferiscono ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere o

Nota:

• Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con “……” = OFF

• Icona operativa indica con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confirmare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

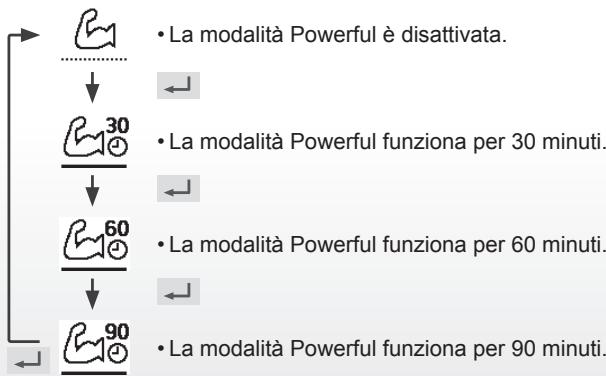

Powerful

Selezionare esta icona per azionare in a massima potenza l'impliano di riscaldamento/raffreddamento.

Premere per confirmare la scelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di ).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

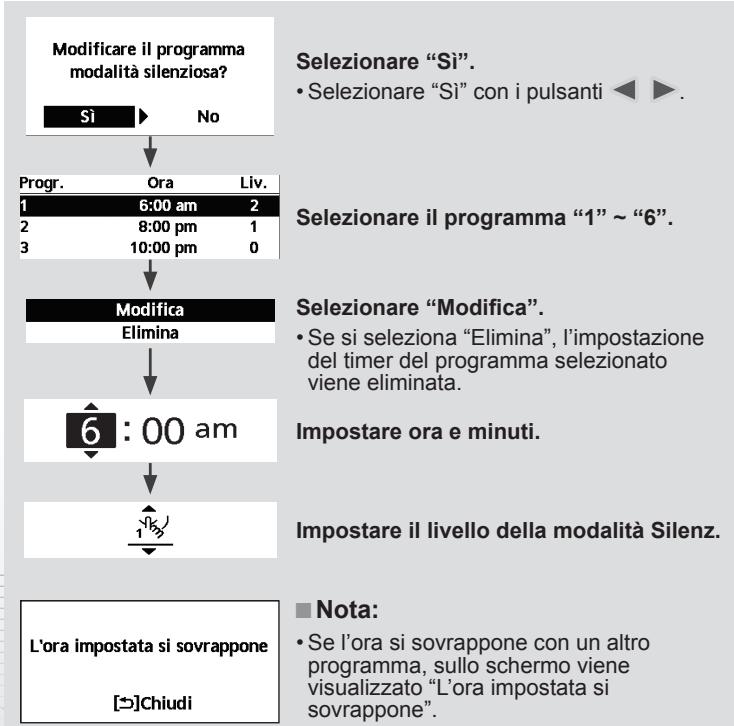

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere perconfermarelascelta.

(II funzionamento silenzioso si avvia circa 1 minuto après la pressione di ←].)

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere per confirmare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è gli attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[3]Chiudi

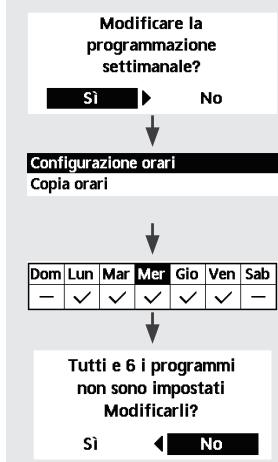

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per confirmare la scelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: SeLECTIONARE per copiare una configurazione orario.

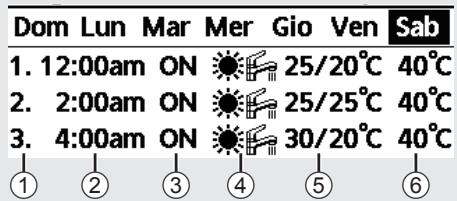

[Esempio di Configurazione orari]

Selectionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

① Selezionare il programma "1" ~ "6".
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionate la modalità operativa.

A/A/ // // //

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se il systemà dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.
• Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere per confirmare la scelta.

(Quando si accetta la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

Reset erre

Selezionare per ripristinare le precedenti impostazioni quando si verifica un erre.

Premere perconfermarelascelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezione questa modalità che ripristina le impostazioni predefinite dell'interoSYSTEMA.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere per confirmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Bloccare il controlo remoto?

No

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un taste.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cîfre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente , e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare"Reset".

(Lo schermo si spegne dopo 3 secondi.)
