| Marque | OMRON |
| Modèle | ZG (série ZG-WDS) |
| Type de produit | Capteur industriel de profil laser |
| Alimentation | 24 Vcc (21,6 à 26,4 Vcc) |
| Consommation électrique | 0,8 A max. |
| Plage de mesure en hauteur | De 20±0,5 mm à 210±30 mm selon le modèle |
| Plage de mesure en largeur | De 3 mm à 70 mm selon le modèle |
| Résolution en hauteur | De 0,25 µm à 10 µm selon le modèle |
| Résolution en largeur | 3 mm/631 pixels à 70 mm/631 pixels |
| Cycle de mesure | 5 ms (mode grande vitesse), 8 ms (mode standard), 16 ms (mode haute précision) |
| Source lumineuse | Laser à semi-conducteur visible (658 nm / 650 nm) |
| Classe laser | Classe 2 (JIS C6802 2005) ou 2M selon modèle |
| Indice de protection | IP66 (têtes ZG-WDS70/22/8T), IP64 (ZG-WDS3T) |
| Température de fonctionnement | 0 à 50 °C |
| Humidité de fonctionnement | 35% à 85% (sans condensation) |
| Poids (tête de capteur) | De 300 g à 650 g selon le modèle |
| Poids (contrôleur) | Env. 300 g (câble inclus) |
| Affichage | Moniteur LCD couleur TFT 1,8 pouces |
| Sorties | Analogique (tension ou courant), jugement (NPN/PNP), auxiliaire, USB, RS-232C |
| Nombre de banques de configuration | 4 |
| Fonctions de mesure | Hauteur, pas (2 points/3 points), position/largeur de contour, angle, zone, jusqu'à 4 objets simultanément |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants. Débrancher avant nettoyage. |
| Sécurité | Ne pas regarder directement le faisceau laser. Éviter toute exposition. Utiliser des protections oculaires si nécessaire. |
| Pièces détachées et accessoires | Câbles d'extension (3, 8, 15, 25 m), carte parallèle temps réel, adaptateur de montage, égalisateur numérique |
| Réparabilité | Débrancher l'alimentation avant toute intervention. Confier les réparations à un professionnel qualifié. |
FOIRE AUX QUESTIONS - ZG OMRON
Questions des utilisateurs sur ZG OMRON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur industriel au format PDF gratuitement ! Retrouvez votre notice ZG - OMRON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ZG de la marque OMRON.

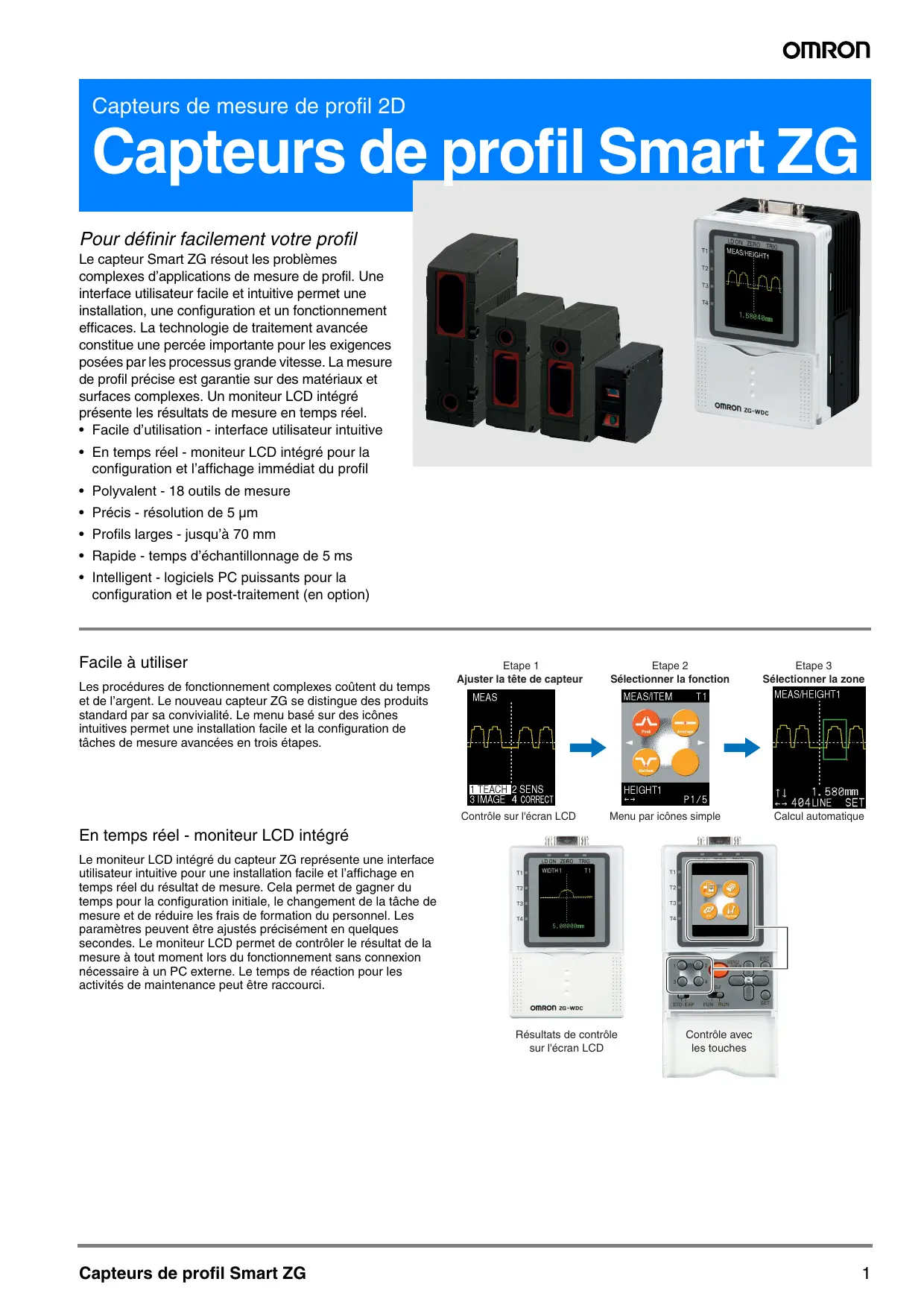

MODE D'EMPLOI ZG OMRON

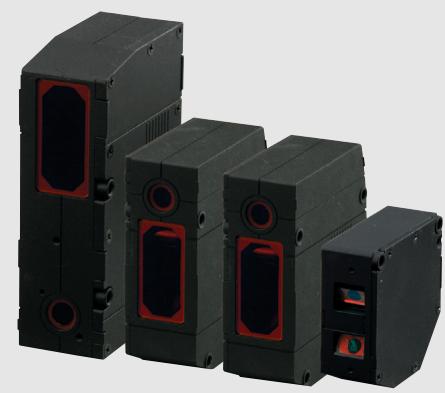

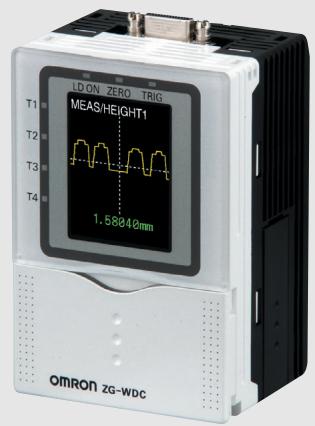

Pour définir facilement votre trophée
Le capteur Smart ZG résout les problèmes complexes d'applications de mesure de profil. Une interface utilisateur facile et intuitive permet une installation, une configuration et un fonctionnement efficaces. La technologie de traitement avancée constitue une percée importante pour les exigences posées par les processus grande vitesse. La mesure de profil précise est garantie sur des matériaux et surfaces complexes. Un moniteur LCD intégré présente les résultats de mesure en temps réel.
- Facile d'utilisation - interface utilisateur intuitive
- En temps réel - moniteur LCD intégré pour la configuration et l'affichage immédiat du profil
- Polyvalent - 18 outils de mesure
- Précis - résolution de 5 m
- Profils larges - jusqu'à 70 mm Rapide - temps d'échantillonnage de 5 ms
- Intelligent - logiciels PC puissants pour la configuration et le post-traitement (en option)


Facile à utiliser
Les procédures de fonctionnement complexes coûtent du temps et de l'argent. Le nouveau capteur ZG se distingue des produits standard par sa convivialité. Le menu basé sur des icônes intuitives permet une installation facile et la configuration de tâches de mesure avancées en trois étapes.

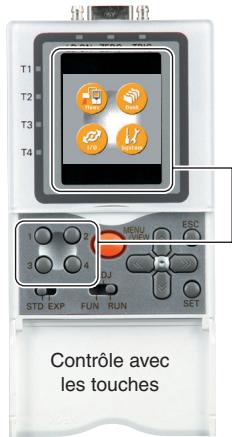

En temps réel - moniteur LCD intégré
Le moniteur LCD intégré du capteur ZG représente une interface utilisateur intuitive pour une installation facile et l'affichage en temps réel du résultat de mesure. Cela permet de gagner du temps pour la configuration initiale, le changement de la tâche de mesure et de réduire les frais de formation du personnel. Les paramètres peuvent être ajustés précisément en quelques secondes. Le moniteur LCD permet de contrôler le résultat de la mesure à tout moment lors du fonctionnement sans connexion nécessaire à un PC externe. Le temps de réaction pour les activités de maintenance peut être raccourci.

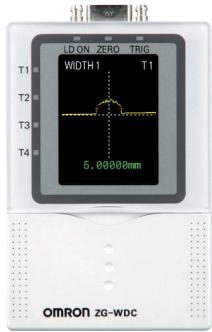

Résultats de contrôle sur l'écran LCD

Polyvalent - diverses fonctions de mesure
Le capteur ZG peut prendre en charge des tâches de mesure avancées. Jusqu'à 18 fonctions différentes sont disponibles pour satisfaire aux exigences des applications. Celles-ci permettent de calculer par ex. la largeur, la hauteur, l'angle et la zone du profil. Les fonctions de mesure peuvent être sélectionnées à partir de l'interface utilisateur à icônes faciles d'utilisation sur le moniteur LCD.
Hauteur

Pas


Pas de la base


Bord et largeur


Autres (angle, zone, calcul...)


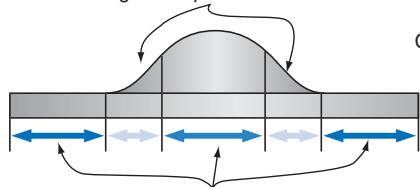

Intelligent - réglage automatique de la puissance du laser
Les capteurs doivent souvent fonctionner avec des matériaux complexes ou changeants. Afin d'éviter les reconfigurations permettant de détecter les objets de façon fiable mais pouvant prendre du temps à l'utiliser, le capteur doit : gérer lui-même les contraintes du processus. Le capteur ZG fournit un réglage automatique de la puissance du laser, en fonction de la surface de l'objet. La déviation de la réflexion, par ex. des différentes couleurs peuvent être compensées par l'augmentation ou la diminution de la puissance du laser pour obtenir des résultats optimaux.
Des améliorations supplémentaires du résultat de mesure peuvent être obtenues, par ex. sur des surfaces brillantes. Le niveau de réflexion des différentes parties de l'objet à mesurer peut varier, ce qui peut entraîner des profils incomplets.
Pour compléter le profil, le capteur ZG a la capacité de prendre différentes images et de les combiner. La « fonction de multisensibilité » permet d'ajuster la luminosité incidente par rapport à l'objet et de reconstituer un profil complet.
Mauvaise réflexion
Image avec puissance Hi-LD Image avec puissance Lo-LD
Mauvais profil

Profil correct

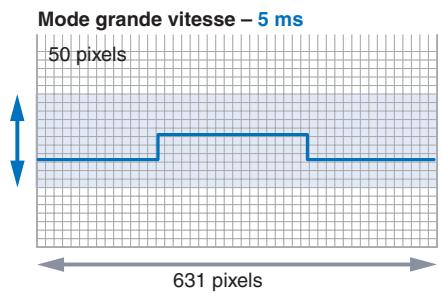

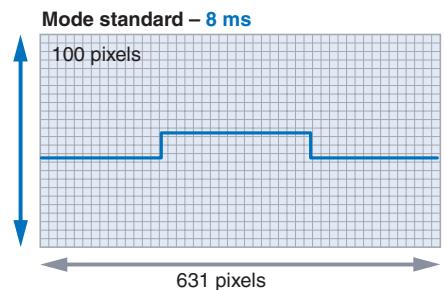

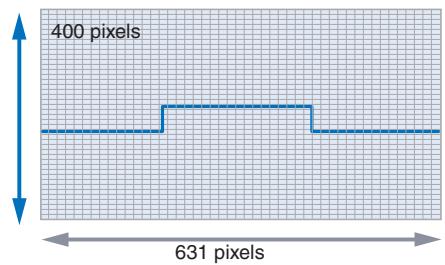

Flexible - équilibre entre la vitesse et la précision
Le capteur de profil Smart ZG offre différents types de fonctionnement, ce qui permet l'ajustement du comportement du capteur en fonction des exigences de l'application. L'optimisation peut concerner la grande vitesse ou la haute précision. Pour les processus grande vitesse, le temps d'échantillonnage peut être réduit à 5 ms. Une précision de 5m peut être atteinte dans l'autre direction.


Mode haute précision - 16 ms

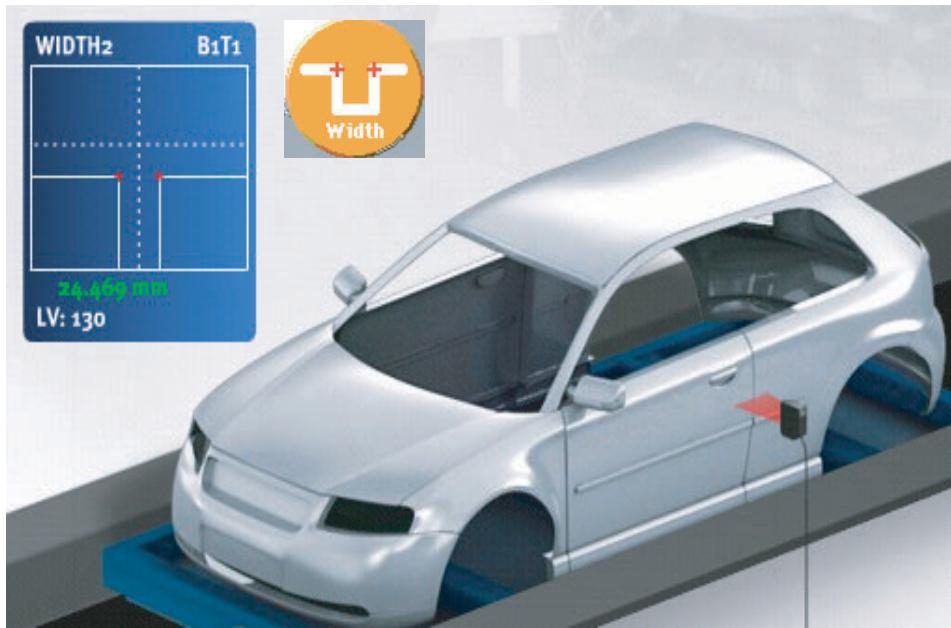

Mesure de la largeur - carrosserie de véhicule
- Tâche : mesurer l'espace entre les différentes parties de la carrosserie du véhicule
- Industrie : automobile Défi : changement des couleurs des objets
- Solution : réglage automatique de la puissance du laser du capteur ZG
- Point important : précision accrue par rapport aux systèmes de vision

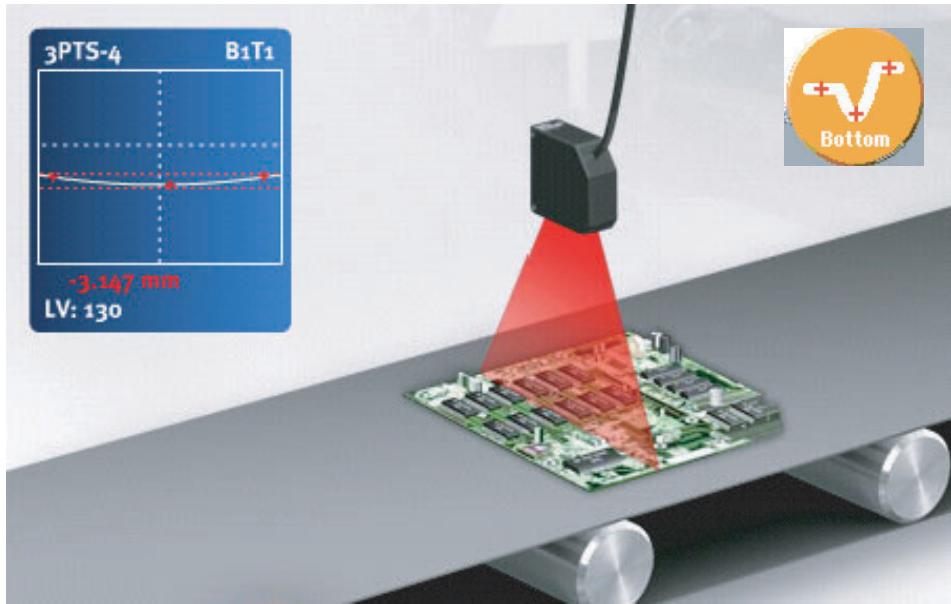

Mesure de la déformation - circuits imprimés
Tâche: mesure la déformation d'un circuit imprimé pour éviter les défauts de soudage ou de connexion - Industrie : électronique

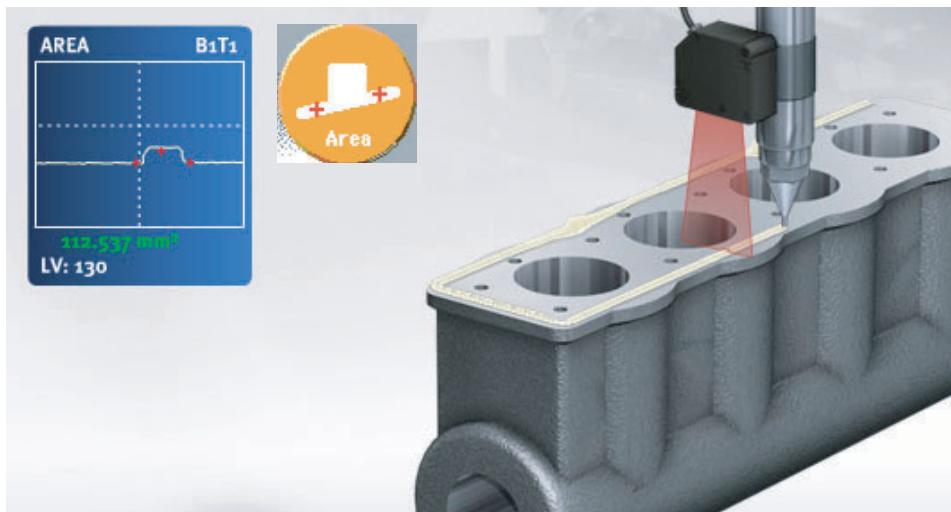

Zone de mesure - mesure du cordon de colle
Tâche : mesure la présence ou la forme d'un cordon de colle pour contrôler le mouvement continu d'un robot - Industrie : automobile

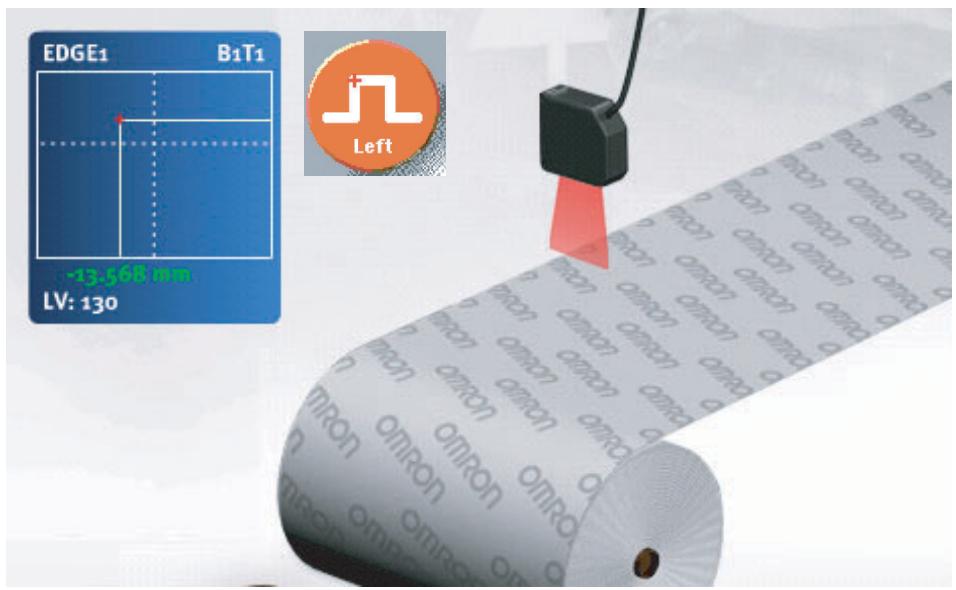

Mesure de la position - papier
- Tâche : contrôle la position du papier et contrôle toute divergence
- Industrie : papier

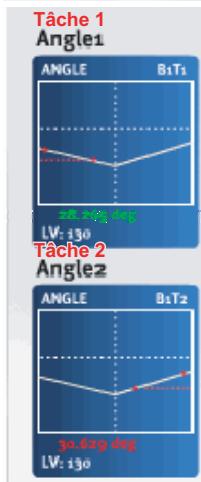

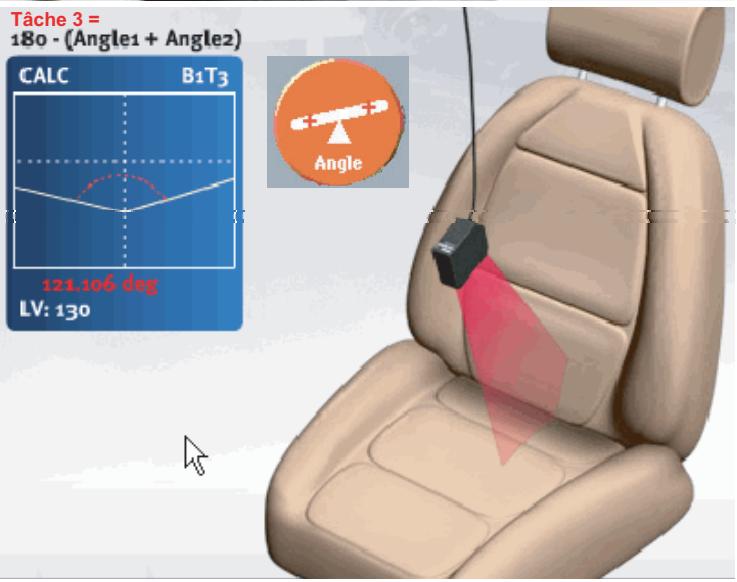

Mesure d'angle - siège de véhicule
Tâche: mesurer l'angle du siège de véhicule - Industrie : automobile - Point important: le contrôleur peut calculer n'importe quel angle en définissant des tâches supplémentaires

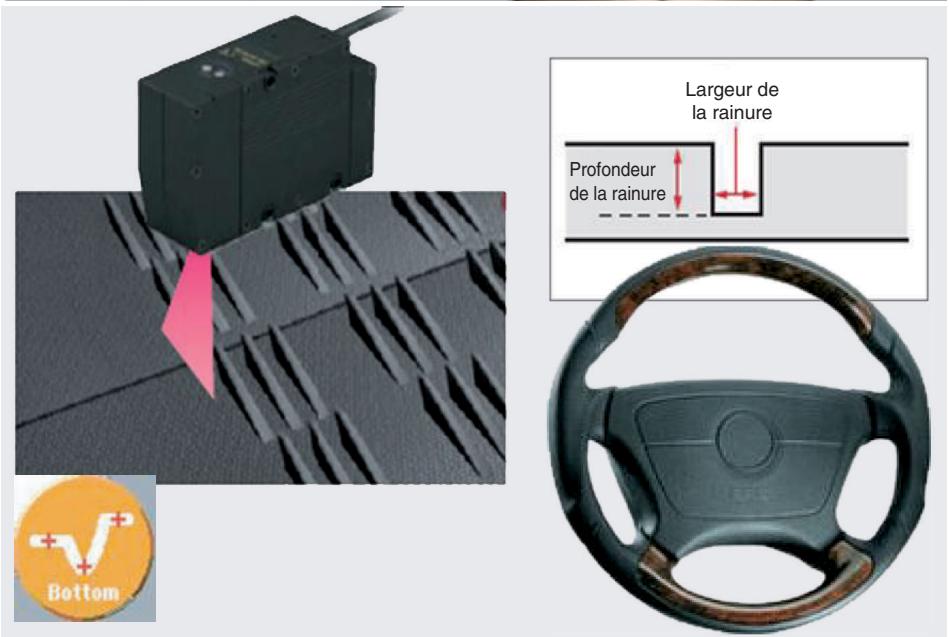

Mesure de l'encoche d'un airbag
Tâche : mesure la profondeur et la largeur d'une encoche d'airbag - Industrie : automobile - Point important : haute précision

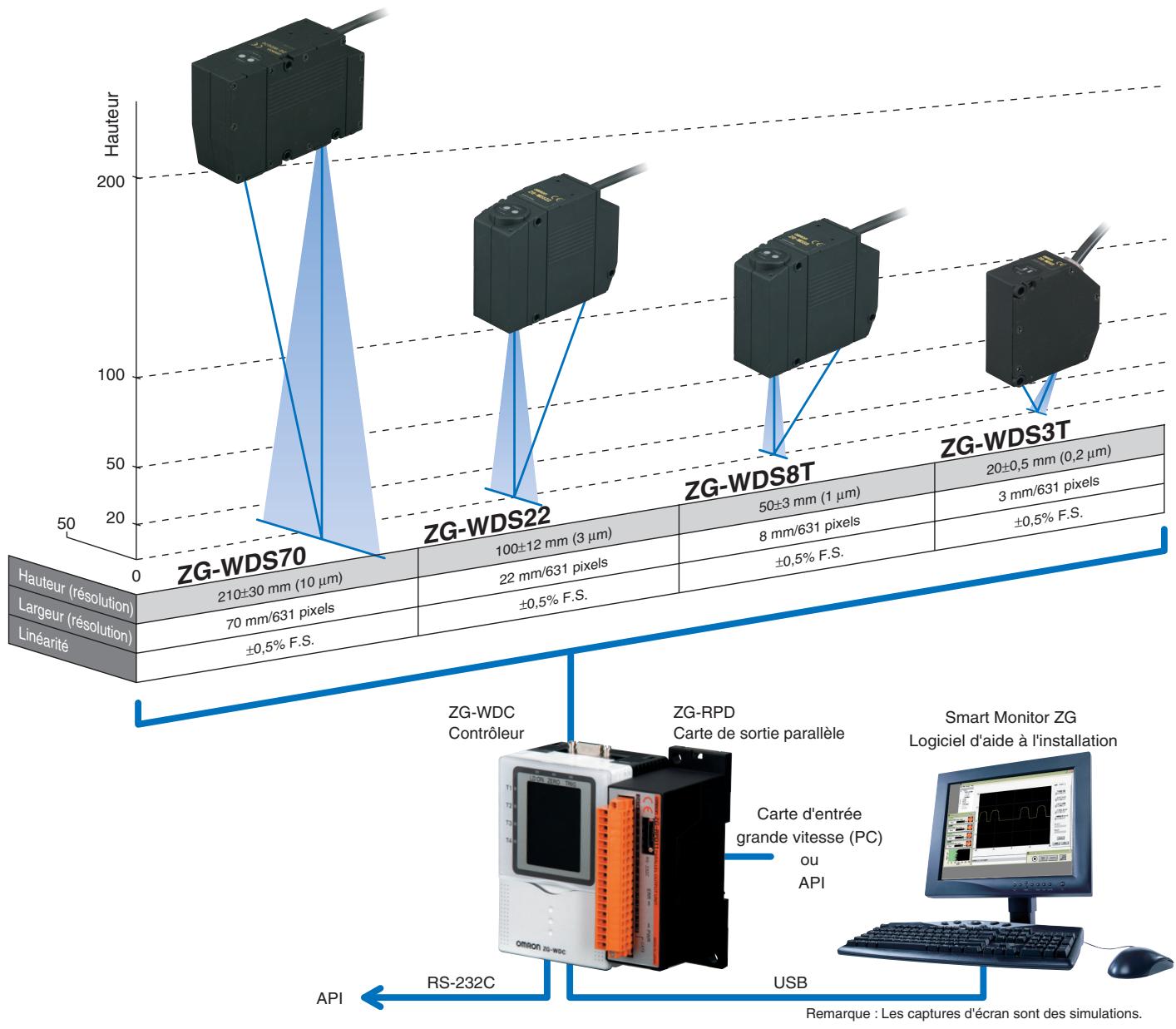

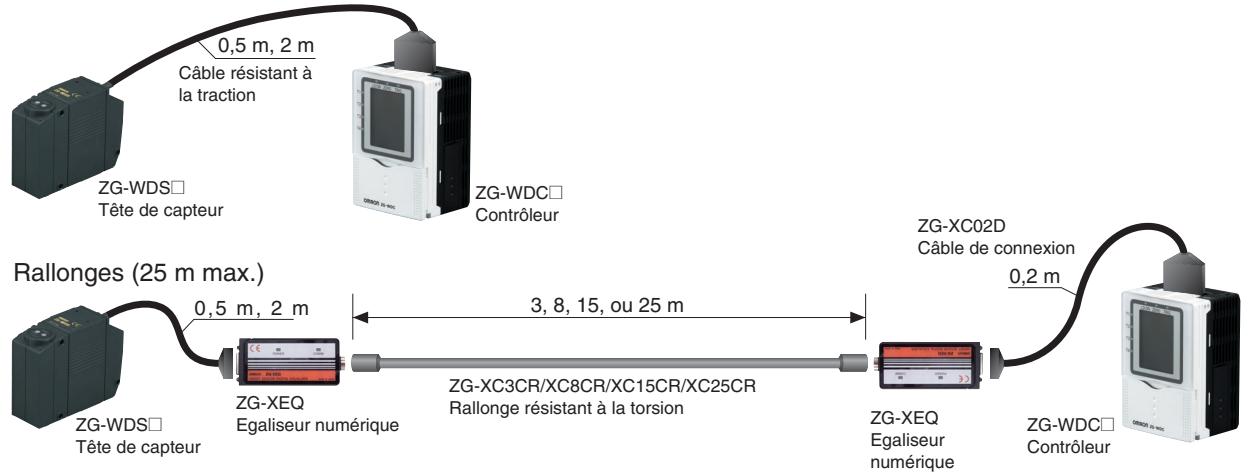

Têtes de capteur Longueur du câble entre la tête de capteur et le contrôleur
Longueur du câble de tête de capteur standard
Têtes de capteur
| Méthode optique | Portée | Résolution | Modèle | ||
| Direction hauteur | Direction largeur | Direction hauteur | Direction largeur | ||
| Réflexion directe | 210±30 mm | 70 mm | 10 μm | 70 mm/631 pixels | ZG-WDS70 |
| Réflexion directe | 100±12 mm | 22 mm | 3 μm | 22 mm/631 pixels | ZG-WDS22 |
| Réflexion directe | 50±3 mm | 8 mm | 1 μm | 8 mm/631 pixels | ZG-WDS8T |
| Réflexion limitée | 20±0,5 mm | 3 mm | 0,25 μm | 3 mm/631 pixels | ZG-WDS3T |
Contrôleurs de capteur
| Présentation | Alimen-tation | Type de-sortie | Modèle |
| 24 Vc.c. | NPN | ZG-WDC11A* | |
| PNP | ZG-WDC41A* |
- Inclus avec le logiciel d'aide à l'installation Smart Monitor ZG et le câble USB.
Accessoires (à commander séparément)
Carte parallèle temps réel (pour la série ZG-WDC)
| Présentation | Type de sortie | Modèle |
| NPN | ZG-RPD11 | |
| PNP | ZG-RPD41 |
Cable RS-232
| Péripérispe de connexion | Modèle | Qité |
| Pour la connexion à l'ordinateur personnel (2 m) | ZS-XRS2 | 1 |
| Pour la connexion API/PT (2 m) | ZS-XPT2 | 1 |
Câble d'extension pour tête de détection
| Nom | Modèle | Qté |
| Câbles d'extension de 3 m | ZG-XC3CR | 1 |
| Câbles d'extension de 8 m | ZG-XC8CR | 1 |
| Câbles d'extension de 15 m | ZG-XC15CR | 1 |
| Câbles d'extension de 25 m | ZG-XC25CR | 1 |
| Égalisateur numérique (relais) | ZG-XEQ | 1 |
| Câble de connexion de l'égalisateur numérique de 0,2 m | ZG-XC02D | 1 |
Adaptateur de montage parallèle
| Présentation | Modèle | |
| ZS-XPM1 | Pour 1 unité | |
| ZS-XPM2 | Pour 2 unités ou plus | |
Têtes de capteur
| Modèle | ZG-WDS70 | ZG-WDS22 | ZG-WDS8T | ZG-WDS3T | ||||
| Système optique | Réflexion directe | Réflexion diffuse | Réflexion régulière | Réflexion diffuse | Réflexion régulière | Réflexion régulière | Réflexion diffuse | |
| Plage de mesure | Direction hauteur(en mode standard) | 210±30 mm | 100±12 mm | 94±10 mm | 50±3 mm | 44±2 mm | 20±0,5 mm | 5,2±0,4 mm |
| Direction largeur | 70 mm (typique) | 22 mm (typique) | 8 mm (typique) | 3 mm (typique) | ||||
| Résolution | Direction hauteur*1 | 10 μm | 3 μm | 1 μm | 0,25 μm | |||
| Direction largeur | 70 mm/631 pixels | 22 mm/631 pixels | 8 mm/631 pixels | 3 mm/631 pixels | ||||
| Linéarité (dans la direction hauteur)*2 | ±0,5% F.S. | |||||||
| Caracteristiques thermiques*3 | 0,1% pleine échelle /°C | |||||||
| Source lumineuse | Type | Laser à semi-conducteur visible | ||||||
| Longueur d'onde | 658 nm | 650 nm | ||||||
| Sortie | Sortie 5 mW max., exposition 1 mW max. (sans l'utilisation d'instruments optiques) | 1 mW max. | ||||||
| Classe laser | Classe 2M (JIS C 6802 2005) | Classe 2 (JIS C 6802 2005) | ||||||
| Forme du faisceau (à la distance du centre de la mesure)*4 | 120 μmx75 mm (typique) | 60 μmx45 mm (typique) | 30 μmx24 mm (typique) | 25 μmx4 mm (typique) | ||||
| LED | STANDBY: allumé lorsque la préparation d'irradiation laser est terminée (couleur du tímein : vert)LD_ON: allumé lors de l'irradiation laser (couleur du tímein : rouge) | |||||||
| Objet de mesure | Matériau opaque | |||||||
| Résistance à l'environnement | Intensité lumineuse ambiente | Lampe à incandescence: 1000 lx max. (intensité lumineuse sur la surface du récepteur) | ||||||
| Température ambiente | En fonctionnement: 0 à 50°C, stockage: -15 à 60°C (sans givrage ni condensation) | |||||||
| Humidité ambiente | Fonctionnement et stockage: 35% à 85% (sans condensation) | |||||||
| Classe de protection | IP66 (IEC 60529) | IP64 (IEC 60529) | ||||||
| Résistance aux vibrations (destruction) | 10 à 150 Hz avec amplitude simple de 0,35 mm pour 80 min chacun dans les directions X, Y et Z. | |||||||
| Résistance aux chocs (destruction) | 150 m/s2, 3 fois chacun dans 6 directions (haut/bas, droite/gauche, avant/arrête) | |||||||
| Matériaux | Boîtier: Aluminium coulé, couvercle supérieur: verre, isolation du cable: polychlorure de vinyle (PVC) résistant à la chaleurConnecteur: alliage de zinc et laiton | |||||||
| Longueur de cable | 0,5 m, 2 m | |||||||
| Rayon de coubure mini. | 68 mm | |||||||
| Poids | Environ 650 g | Environ 500 g | Environ 500 g | Environ 300 g | ||||
| Accessoires | Etiquettes de laser (EN, 2étiquettes), noyau en ferrite (1), manuel d'instructions | |||||||
Remarque : 1. Obtenu en plaçant un objet de mesure standard OMRON à la distance du centre de la mesure et en déterminant la hauteur moyenne de la ligne du faisceau. Les conditions sont indiquées dans le tableau ci-dessous. Cependant, une résolution satisfaisante ne peut pas être obtenue dans des champs électromagnétiques puissants.
| Modèle | Mode CCD | Nombre moyen d'opérations | Objet de mesure | |
| Réflexion régulière | Réflexion diffuse | |||
| ZG-WDS70/ WDS22/ WDS8T | Mode stan- dard | 16 | Objet céramique d'alumine blanche OMRON standard | |
| ZG-WDS3T | Mode stan- dard | 32 | Objet réfléchissant OMRON standard | Objet céramique d'alumine blan- che OMRON standard |
- Tolerance pour une ligne droite idéale obtenue en déterminant la hauteur moyenne d'un objet de mesure OMRON standard pour la ligne du faisceau. Modèle standard CCD utilisés. La linéarité varie en fonction de l'objet de mesure.
| Modèle | Objet de mesure | |
| Réflexion limitée | Réflexion directe | |
| ZG-WDS70/WDS22/WDS8T | Objet céramique d'alumine blanche OMRON standard | |
| ZG-WDS3T | Objet réfléchissant OMRON standard | Objet céramique d'alumine blanche OMRON standard |
- Valeur obtenue en utilisant un gabarit en aluminium pour fixer la distance entre la tête et l'objet de mesure. Le mode standard CCD est utilisé.
- Défini comme 1/e² (13,5%) du centre de l'intensité lumineuse. Cela peut être influencé par une fuite lumineuse en dehors de la zone définie et lorsque la réfléctivité de la lumière autour de l'objet de mesure est supérieure à celle de l'objet de mesure.
Contrôleurs de capteur
| Modèle | ZG-WDC11A | ZG-WDC41A | ||
| Type entrée/sorting | NPN | PNP | ||
| Nombre de têtes de capteur connectable | 1 par contrôleur | |||
| Cycle de mesure 1 | 16 ms (mode haute précision), 8 ms (mode standard), 5 ms (mode grande vitesse) | |||
| Unité d'affichage min. | 10 nm | |||
| Plage d'affichage | -999.99999 à 999.99999 | |||
| Affiche | Moniteur LCD | LCD couleur TFT 1,8 pouces (557x234 pixels) | ||
| Voyants | • Indicateurs pour chaque tâche (couleur du témoin : orange) : T1, T2, T3, T4 • Témoin du laser (couleur du témoin : vert) : LD_ON • Témoin de remise à zéro (couleur du témoin : vert) : ZERO • Témoins de déclenchement (couleur du témoin : vert) : TRIG | |||
| Interface externe | Lignes de signal d'entrée/ de sortie | Sorties analogiques | Sélectionner tension ou courant (à l'aide de l'interrupteur à glissière sur la surface interieure) • Sortie tension : -10 à 10 V, impédance de sortie : 40 Ω • Sortie courant : 4 à 20 mA, résistance de charge maximum : 300 Ω | |
| Sortie de jugement (ALL-PASSING/ERROR) | Collecteur ouvert NPN 30 Vc.c., 50 mA max. Tension résiduelle : 1,2 V max. | PNP collecteur ouvert 50 mA maximum Tension résiduelle : 1,2 V max. | ||
| Sortie auxiliaire déclencheur (ENABLE/GATE) | ||||
| Sortie d'arrêt laser (LD-OFF) | ON: 0 V court ou 1,5 V max. OFF: ouvert (courant de fuite: 0,1 mA max.) | ON: Tension d'alimentation court ou tension d'alimentation -1,5 V min. OFF: ouvert (courant de fuite: 0,1 mA max.) | ||
| Entrée de remise à zéro (ZERO) | ||||
| Entrée de déclenchement de mesure (TRIG) | ||||
| Entrée de commutation de banque (BANK A, B) | ||||
| E/S série | USB2.0 | 1 port, vitesse max. (12 Mbit/s), MINI-B | ||
| RS-232C | 1 port, 115 200 bps max. | |||
| Fonctions principales | Nombre de banques de configuration | 4 | ||
| Réglage de sensibilité | Multi/auto/fixe | |||
| Type de mesure | Hauteur, pas de 2 points, pas de 3 points, position de contour, largeur de contour, calcul d'angle/de zone (jusqu'à quatre objets peuvent être mesurés simultanément) | |||
| Modes de déclenchement | Déclencheur externe/continu | |||
| Valeurs nominales | Tension d'alimentation | 21,6 à 26,4 Vc.c. (notamment courant ondulé) | ||
| Courant consommé | 0,8 A max. | |||
| Résistance d'isolement | 20 MΩ à 250 V entre les cables de sortie et le boîtier du contrôleur | |||
| Rigidité diélectrique | 1000 Vc.a., 50/60 Hzpendant 1 min entre les cables de sortie et le boîtier du contrôleur | |||
| Résistance à l'environnement | Température ambiente | En fonctionnement : 0 à 50°C, stockage : -15 à 60°C (sans givrage ni condensation) | ||
| Humidité ambiente | Fonctionnement et stockage : 35 à 85% | |||
| Classe de protection | IP20 (IEC 60529) | |||
| Résistance aux vibrations (destruction) | Fréquence des vibrations : 10 à 150 Hz, amplitude simple : 0,35 mm, accélération : 50 m/s², 10 fois pour 8 min chacun | |||
| Résistance aux chocs (destruction) | 150 m/s², 3 fois chacun dans 6 directions (haut/bas, droite/gauche, avant/arrière) | |||
| Matériaux | Boîtier : polycarbonate (PC), isolation de cable : polychlorure de vinyle (PVC) résistant à la chaleur | |||
| Longueur de cable | 2 m | |||
| Poids | Env. 300 g (câble inclus) (emballé : env. 450 g) | |||
| Accessoires | Grand noyau en ferrite (1), petit noyau en ferrite (2), verrouillage d'isolation (1), manuel d'instructions, logiciel d'aide à l'installation Smart Monitor ZG (CD-rom), cable USB (1 m) | |||
Remarque : 1. La période d'entrée d'image indiquée ici correspond à la sensibilité fixe/auto. La période d'entrée d'image sera plus longue pour la fonction de multisensibilité ou les autres paramètres. Utiliser le moniteur ECO en mode RUN pour déterminer la période d'entrée d'image réelle.
Le produit étant sans cette amélioration, ces caractéristiques peuvent être modifiées sans préavis.
