Type de produit	Contrôleur de niveau conductif, enfichable compact
Référence	61F-GP-N8
Marque	OMRON
Dimensions (L x H)	70 mm x 84 mm
Alimentation	24, 100, 110, 120, 200, 220 ou 230 V c.a., 50/60 Hz
Consommation	3,5 VA max.
Tension entre électrodes	8 V c.a. (24 V c.a. pour modèles haute sensibilité)
Courant entre électrodes	Environ 1 mA c.a. max.
Résistance d'enclenchement	0 à 4 kΩ (type standard)
Résistance de relâchement	Environ 15 kΩ à ∞ Ω
Sortie de contrôle	1 A, 250 V c.a. (charge inductive cosφ=0,4) ; 3 A, 250 V c.a. (charge résistive)
Temps de réponse	Fonctionnement : 80 ms max. ; Relâchement : 160 ms max.
Température ambiante	-10 °C à +55 °C
Humidité ambiante	45 à 85 % HR
Résistance d'isolement	100 MΩ min (500 V c.c.)
Rigidité diélectrique	2000 V c.a., 50/60 Hz pendant 1 minute
Durée de vie électrique	100 000 opérations min.
Durée de vie mécanique	5 000 000 opérations min.
Montage	Enfichable, sur rail DIN
Homologations	CE, UL/CSA
Fonctions principales	Contrôle de niveau de liquides conducteurs (eau, eaux usées, etc.), 1 ou 2 points, alimentation en eau automatique, vidange
Pièces détachées disponibles	Supports d'électrodes (PS-3S, PS-31, BF-1), électrodes (F03-01, F03-02, F03-03), séparateurs (F03-14), socles (PF113A-E, PL11, PF083A-E, PL08), étriers (PFC-N8), limiteur de surintensité (61F-03B/04B)

FOIRE AUX QUESTIONS - 61F-GP-N8 OMRON

Quels types de liquides puis-je contrôler avec le 61F-GP-N8 ?

Ce contrôleur est conçu pour les liquides conducteurs tels que l'eau de ville, l'eau de puits, les eaux usées, l'eau de mer et les solutions acides ou alcalines diluées. Pour les liquides à haute résistivité comme l'eau distillée, utilisez le modèle haute sensibilité (61F-GP-N8H).

Comment installer les électrodes correctement ?

Fixez les électrodes dans le support d'électrodes en les vissant dans l'écrou de connexion. Utilisez un contre-écrou et une rondelle à ressort pour bloquer. Respectez l'ordre : électrode courte connectée à E1, moyenne à E2, longue à E3. Assurez-vous que E3 dépasse d'au moins 50 mm par rapport à E2.

Quelle est la différence entre les modèles 61F-GP-N8 et 61F-GP-N8H ?

Le 61F-GP-N8 est le modèle standard pour l'eau ordinaire. Le 61F-GP-N8H est un modèle à haute sensibilité, adapté aux liquides à haute résistance spécifique comme l'eau distillée. De plus, le 61F-GP-N8H a un relais qui se désactive en présence d'eau, tandis que le 61F-GP-N8HY s'active en présence d'eau.

Comment câbler le contrôleur pour une alimentation en eau automatique ?

Connectez la borne A de la bobine du contacteur à la borne 2 du contrôleur. La pompe s'arrête lorsque le niveau atteint E1 et démarre lorsque le niveau descend sous E2. Pour la vidange, connectez la borne A à la borne 3. Consultez le schéma de câblage dans la notice.

Quelle est la tension d'alimentation requise ?

Le 61F-GP-N8 fonctionne sous 24, 100, 110, 120, 200, 220 ou 230 V c.a., 50/60 Hz. La tension doit être comprise entre 85 % et 110 % de la tension nominale.

Comment ajuster la sensibilité ou la portée ?

La sensibilité est fixée par le modèle : le modèle standard a une résistance d'enclenchement de 0 à 4 kΩ. Pour des distances plus longues (jusqu'à 2 ou 4 km), utilisez les modèles longue distance (61F-GP-N8L 2KM ou 4KM). Aucun réglage utilisateur n'est disponible.

Que faire si le relais ne commute pas ?

Vérifiez l'alimentation électrique, le câblage entre le contrôleur et les électrodes, et la propreté des électrodes. Assurez-vous que le liquide est conducteur et que la résistance entre électrodes est dans la plage spécifiée (enclenchement < 4 kΩ, relâchement > 15 kΩ).

Puis-je utiliser ce contrôleur avec des liquides corrosifs ?

Oui, mais utilisez des électrodes en acier inoxydable SUS316 adaptées aux acides et alcalins dilués. Évitez les liquides très corrosifs comme l'acide acétique ou sulfurique concentré. Vérifiez la compatibilité avec OMRON pour des cas spécifiques.

Quels accessoires sont disponibles pour ce contrôleur ?

Les accessoires incluent des supports d'électrodes (PS-3S, PS-31, BF-1), des électrodes de différentes longueurs, des séparateurs (F03-14), des socles pour montage sur rail ou arrière, des étriers de maintien (PFC-N8) et un limiteur de surintensité (61F-03B/04B) pour la protection contre les pics de foudre.

Comment nettoyer et entretenir le contrôleur ?

Nettoyez les électrodes régulièrement pour enlever les dépôts. Utilisez un chiffon doux et un détergent doux si nécessaire. Évitez les solvants agressifs. Vérifiez périodiquement les connexions et l'état des câbles. Le contrôleur lui-même ne nécessite pas d'entretien particulier.

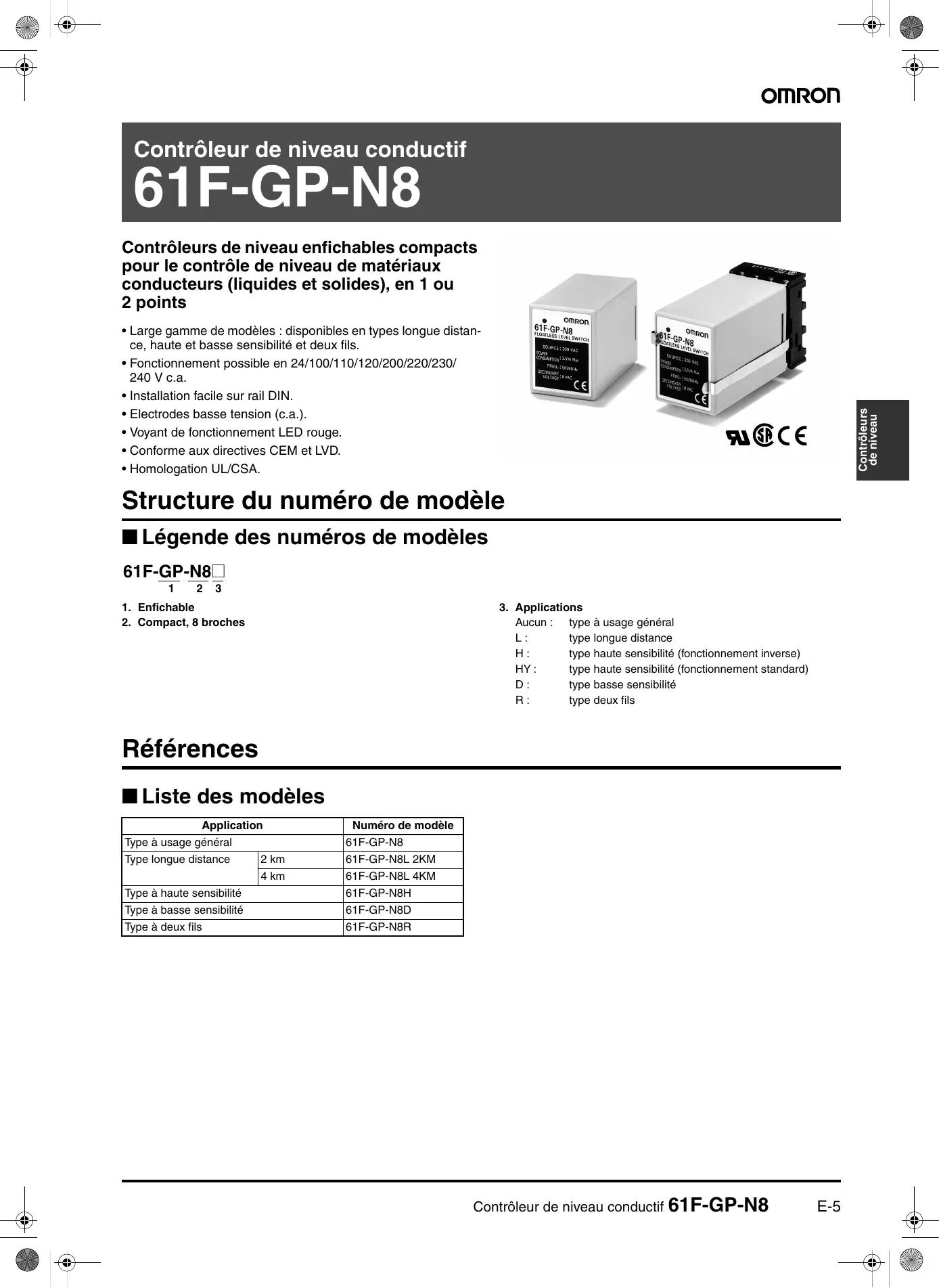

MODE D'EMPLOI 61F-GP-N8 OMRON

Contrôleur de niveau conductif

61F-GP-N8

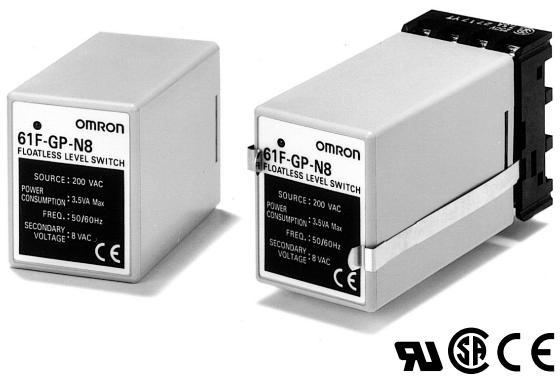

Contrôleurs de niveau enfichables compacts pour le contrôle de niveau de matériaux conducteurs (liquides et solides), en 1 ou 2 points

• Large gamme de modèles : disponibles en types longue distance, haute et basse sensibilité et deux fils.
• Fonctionnement possible en 24/100/110/120/200/220/230/240 V c.a.
• Installation facile sur rail DIN.
  • Electrodes basse tension (c.a.).
• Voyant de fonctionnement LED rouge.
• Conforme aux directives CEM et LVD.
  • Homologation UL/CSA.

omron 61F-GP-N8 FLOATLESS LEVEL SWITCH SOURCE: 200 VAC POWER CONSUMPTION: 3.5VA Max FREQ.: 50/60Hz SECONDARY VOLTAGE: 8 VAC OMRON 61F-GP-N8 FLOATLESS LEVEL SWITCH SOURCE: 200 VAC POWER CONSUMPTION: 3.5VA Max FREQ.: 50/60Hz SECONDARY VOLTAGE: 8 VAC CE CE CE

Structure du numéro de modèle

■ Légende des numéros de modèles

1. Enfichable
2. Compact, 8 broches

3. Applications

Aucun : type à usage général
L : type longue distance
H : type haute sensibilité (fonctionnement inverse)
HY : type haute sensibilité (fonctionnement standard)
D : type basse sensibilité
R : type deux fils

Références

■ Liste des modèles

Application		Numéro de modèle
Type à usage général		61F-GP-N8
Type longue distance	2 km	61F-GP-N8L 2KM
	4 km	61F-GP-N8L 4KM
Type à haute sensibilité		61F-GP-N8H
Type à basse sensibilité		61F-GP-N8D
Type à deux fils		61F-GP-N8R

■ Accessoires (commande séparée)

Guide de sélection pour supports et séparateurs d'électrodes

Supports d'électrodes

Applications		Electrodes pour eau de ville ou autre usage général. Les versions séparées faciles à remplacer simplifient l'entretien des électrodes.	Convient à un espace de montage limité. Support spécial à 3 pôles, petit et léger. Idéal pour les distributeurs de boissons fraîches et autres appareils similaires, où l'espace disponible est limité.	Pour les liquides à faible résistance spécifique. S'utilise pour les eaux usées, l'eau de mer et d'autres liquides similaires présentant une faible résistance spécifique. Dans le cas des eaux usées, vous devez installer les supports d'électrodes à une distance de 10 à 20 cm les uns des autres. Dans le cas des acides, des alcalis et de l'eau de mer, vous devez laisser jusqu'à 1 mètre de distance entre les supports d'électrodes pour qu'ils fonctionnent correctement.	Lorsqu'une résistance aux hautes pressions est requise. Idéal pour une utilisation dans les cuves ou les réservoirs soumis à une température ou une pression interne élevées, par exemple de 250 °C
Type de montage		Bride	Vis	Bride	Vis
Matériau isolant		Résine de phénol	Résine de phénol	Céramique	Téflon
Température maximale		70°C		150°C (sans éclaboussures ni vapeur d'eau à la surface du support d'électrodes)	250°C (sans éclabous-sures ni vapeur d'eau à la surface du support d'électrodes)
Nombre d'électrodes	1	---	---	BF-1	BS-1
	3	PS-3S	PS-31	---	---

Séparateurs d'électrodes

Nombre d'électrodes	Modèle
1	F03-14 1P
3	F03-14 3P

Guide de sélection pour électrodes, écrous de connexion et écrous de verrouillage

Liquides à utiliser	Matériau	Modèles de composants pour l'assemblage d'électrodes individuelles
		Electrode (1 m de long)		Ecrou de connexion		Ecrou de verrouillage
		Modèle	Marquage	Modèle	Inscription	Modèle	Inscription
Eau de réseau purifiée, eaux industrielles, eaux usées	Equivalent à SUS 304 (AISI-304)	F03-01 SUS201	1 ligne	F03-02 SUS201	---	F03-03 SUS201	---
Eau de réseau purifiée, eaux industrielles, eaux usées, solution alcaline diluée	SUS316 (AISI-316)	F03-01 SUS316	2 lignes	F03-02 SUS316	6	F03-03 SUS316	316

■ Valeurs nominales et caractéristiques

Modèle	Contrôleur à usage général61F-GP-N8	Contrôleurs longue distance61F-GP-N8L 2KM(pour 2 km)61F-GP-N8L 4KM(pour 4 km)	Contrôleurs à haute sensibilité61F-GP-N8H61F-GP-N8HY(voir note 1)	Contrôleur à basse sensibilité61F-GP-N8D	Contrôleur à deux fils61F-GP-N8R
Matériaux à contrôler et conditions de fonctionnement	Pour le contrôle de l'eau ordinaire purifiée ou des eaux usées	Pour le contrôle de l'eau ordinaire purifiée lorsque la distance entre les pompes d'épuration et les réservoirs d'eau, ou entre les bassins de collecte et les bassins d'alimentation, est importante ou lorsque la situation nécessite un contrôle à distance.	Pour le contrôle des liquides à haute résistance spécifique tels que l'eau distillée	Pour le contrôle des liquides à faible résistance spécifique tels que l'eau salée, les eaux usées, les produits chimiques acides et alcalins	Pour le contrôle de l'eau ordinaire purifiée ou des eaux usées, lorsque vous utilisez un support d'électrodes à deux fils (avec résistance de 6,8 kΩ incorporée)
Alimentation	24, 100, 110, 120, 200, 220 ou 230 V c.a. ; 50/60 Hz
Plage de tension de fonctionnement	85 à 110 % de la tension nominale
Tension entre électrodes	8 V c.a.		24 V c.a.	8 V c.a.
Courant entre électrodes	Environ 1 mA c.a. max.		Environ0,4 mA c.a. max.	Environ 1 mA c.a. max.
Puissance consommée	Environ 3,5 VA max.
Résistance d'enclenchement entre électrodes	0 à 4 kΩ environ	0 à 1,3 kΩ environ(pour 2 km)0 à 0,5 kΩ environ(pour 4 km)	15 kΩ à 70 kΩ environ (voir note 3)	0 à 1,3 kΩ environ	0 à 2 kΩ environ
Résistance de relâchement d'électrode	Environ 15 k à ∞ Ω	4 k à ∞ Ω (pour 2 km)2,5 k à ∞ Ω (pour4 km)	Environ 300 k à ∞ Ω	Environ 4 k à ∞ Ω	Environ 15 k à ∞ Ω
Temps de réponse	Fonctionnement :80 ms max.Relâchement :160 ms max.
Longueur de câble(voir note 2)	1 km maximum	2 km maximum4 km maximum	50 m maximum	1 km maximum	800 m maximum
Sortie de contrôle	1 A, 250 V c.a. (charge inductive : cosφ = 0,4)3 A, 250 V c.a. (charge résistive)
Température ambiante	Fonctionnement : - 10 °C à 55 °C
Humidité ambiante	Fonctionnement : taux d'humidité relative de 45 à 85 %
Résistance d'isolement(voir note 3)	100 MΩ max. (à 500 V c.c.)
Rigidité diélectrique(voir note 4)	2 000 V c.a., 50/60 Hz pendant 1 minute
Durée de vie	Electrique : 100 000 opérations min.Mécanique : 5 000 000 opérations min.

Note : 1. Le relais monté dans le 61F-GP-N8H se désactive en présence d'eau entre les électrodes, alors que le relais monté dans le 61F-GP-N8HY s'active en présence d'eau entre les électrodes.

1. Longueur lorsque vous utilisez des câbles souples, entièrement isolés, de 600 V, à 3 conducteurs (0,75 mm²). Plus le diamètre du câble et le nombre de conducteurs augmentent, plus les longueurs de câble à utiliser diminuent.

2. La résistance d'isolement et la rigidité diélectrique indiquent des valeurs entre les bornes de puissance et les bornes d'électrode, entre les bornes de puissance et les bornes de contact et entre les bornes d'électrode et les bornes de contact.

3. Utilisable avec 10 kΩ ou moins, au risque toutefois d'entraîner une erreur de réinitialisation.

■ Schémas du circuit interne

61F-GP-N8/-N8L/-N8D/-N8HY

Alimentation 24 V Circuit de contrôle 8 V (voir remarque) U ⑤ ⑥ ① ⑧ S0 S1 E3 E2 E1

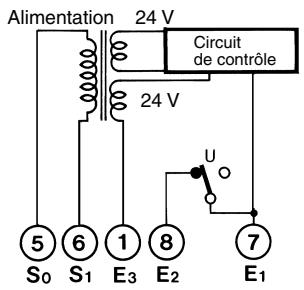

61F-GP-N8H

Alimentation 24 V Circuit de contrôle 24 V 5 6 1 8 U S0 S1 E3 E2 E1

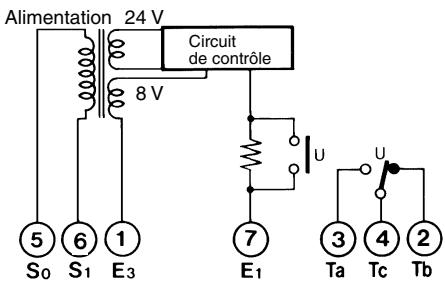

61F-GP-N8R

Alimentation 24 V Circuit de contrôle 8 V 5 6 1 S0 S1 E3 7 U E1 3 4 2 Ta Tc Tb

Remarque : 24 V pour le 61F-GP-N8HY.

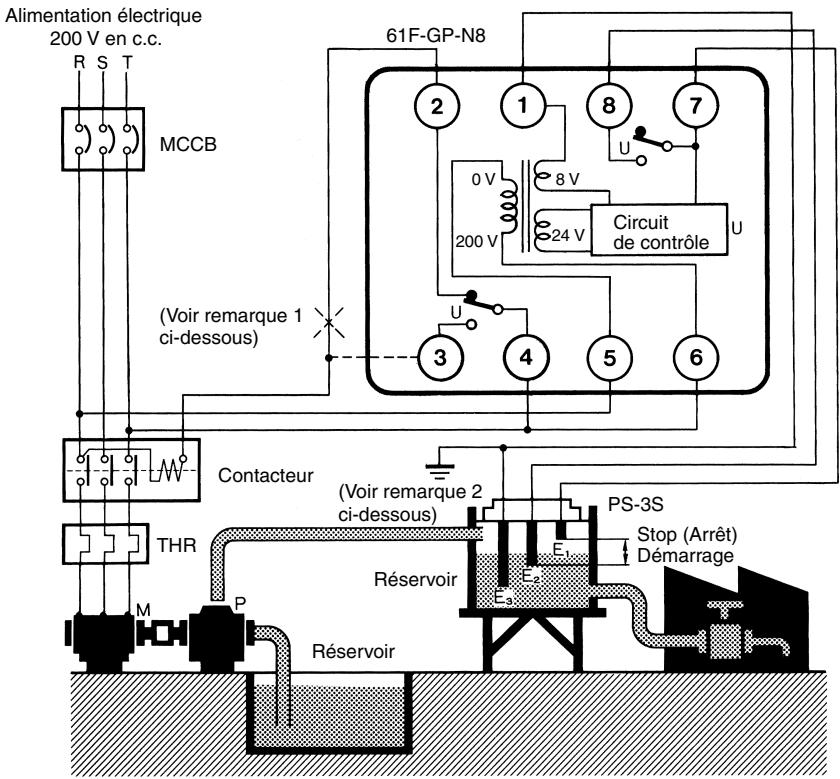

■ Alimentation en eau automatique et contrôle de vidange

1. Alimentation en eau

• Connectez la borne A de la bobine de commutateur électromagnétique à la borne 2.
• La pompe s'arrête lorsque le niveau d'eau atteint E1 et démarre lorsque le niveau d'eau descend en dessous de E2.

2. Vidange

• Connectez la borne A de la bobine de commutateur électromagnétique à la borne 3.
• La pompe démarre lorsque le niveau d'eau atteint E1 et s'arrête lorsque le niveau d'eau descend en dessous de E2.

Alimentation électrique 200 V en c.c. R S T MCCB 61F-GP-N8 2 1 8 7 U 0 V 8 V 200 V Circuit de contrôle U 3 4 5 6 (Voir remarque 1 ci-dessous) Contacteur (VOIR REMARQUE 2 ci-dessous) PS-3S Stop (Arrêt) Démarrage THR E1 E2 E3 Réservoir M P Réservoir

Note : 1. Le schéma représente les connexions pour l'alimentation d'eau. Lors de la vidange, branchez la connexion de la borne 2 sur la borne 3. 2. La borne de terre doit être reliée à la terre.

Fonctionnement

Le contrôleur de niveau conductif se compose d'un contrôleur enfichable connecté à un ensemble de sondes en acier inoxydable. Celles-ci sont coupées à la longueur appropriée et plongées verticalement dans le liquide. Une basse tension est appliquée entre ces sondes et la sonde de terre (ou la cuve, si elle est conductrice de courant). L'eau génère un courant entre la sonde de terre et la sonde niveau haut. Le relais de sortie du contrôleur s'active lorsque le niveau d'eau atteint la sonde niveau haut et se désactive lorsque le niveau d'eau chute en dessous de ce niveau.

Pour le contrôle en 2 points, vous pouvez également utiliser une sonde niveau bas. Dans ce cas, le relais reste actif jusqu'à ce que le niveau d'eau chute en dessous de la sonde niveau bas. L'utilisation d'une sonde niveau bas autorise un large différentiel entre le démarrage et l'arrêt d'une pompe, et permet d'éviter un fonctionnement trop intensif de la pompe pendant la vidange ou le remplissage de la cuve. Si ce différentiel n'est pas nécessaire, vous n'avez pas besoin de connecter la sonde niveau bas.

Limiteur de surintensité (61F-03B/04B)

Un dispositif de protection haute capacité est disponible pour protéger les contrôleurs de niveau sans flottaison de la série 61F contre les défaillances dues à des surintensités (p. ex. les pics électriques indirects, dus à la foudre), lorsque vous utilisez les contrôleurs dans des réservoirs d'eau élevés ou des lieux situés en altitude.

Caractéristiques techniques

Tension de démarrage de décharge	90 V ±20 V c.c.
Tension de résistance d'impulsion	200 000 V (1 x 40μs)
Courant de résistance d'impulsion	6 000 A (1 x 40μs)

Connexions internes

61F-03B E3 E2 E1 3 5 9 1 7 11

Conseils d'utilisation

1. Montez le limiteur de surintensité aussi près que possible du contrôleur.
2. Lors de la mise à la terre du limiteur de surintensité à proximité du contrôleur, connectez le côté terre du limiteur à l'électrode E3.

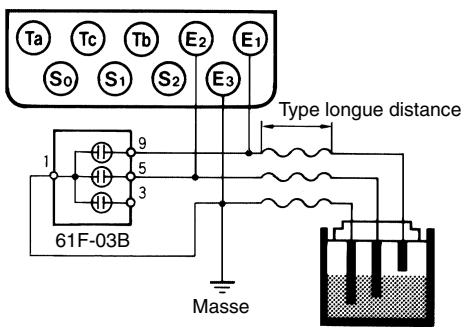

Ta Tc Tb E2 E1 S0 S1 S2 E3 Type longue distance 1 9 5 3 61F-03B Masse

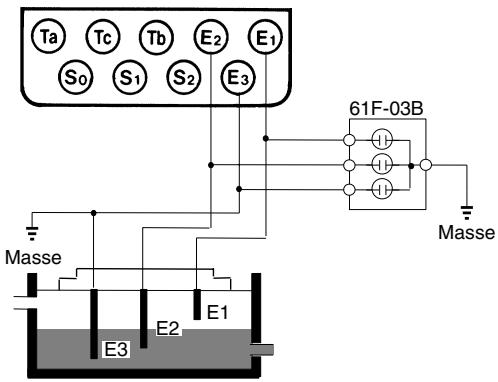

1. Lors de la connexion du limiteur de surintensité, effectuez le câblage comme dans l'exemple suivant (avec trois électrodes).

Ta Tc Tb E2 E1 S0 S1 S2 E3 61F-03B Masse E1 E2 E3 Masse

Socles de connexion
PF113A-E Socle pour montage sur rail PL11 Socle de connexion arrière

Dimensions

Note : Toutes les unités sont des millimètres, sauf indication contraire

70 84

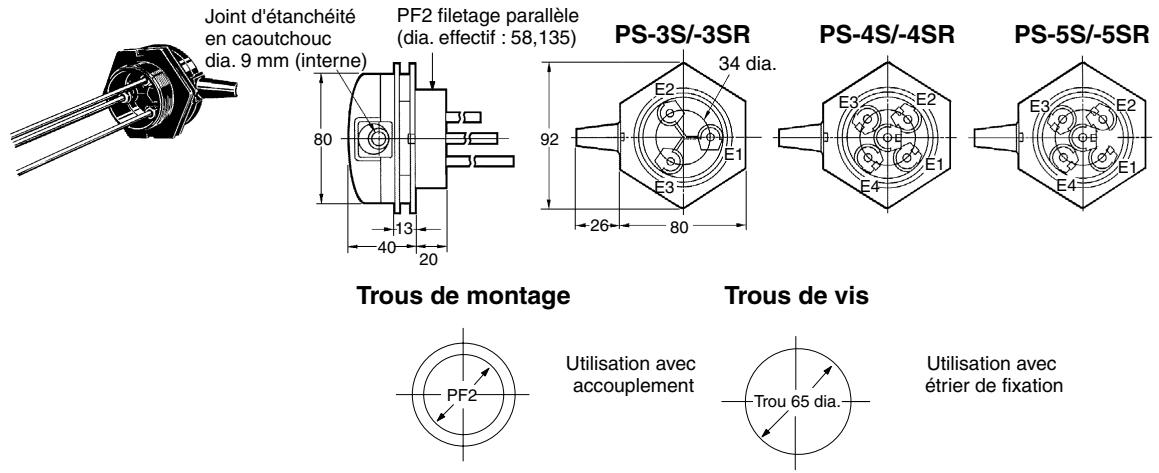

Supports d'électrodes

PS-□S

Joint d'étanchéité en caoutchouc dia. 9 mm (interne) 80 13 40 20 PF2 filetage parallèle (dia. effectif : 58,135) 92 26 80 PS-3S/-3SR 34 dia. E2 E1 E3 E4 PS-4S/-4SR E3 E2 E1 E4 PS-5S/-5SR Trous de montage Trous de vis PF2 Utilisation avec accouplement Trous 65 dia. Utilisation avec étrier de fixation

PS-31

PF1/2 Filetage parallèle 38,5 11 32 7 12 Électrode SUS304 M3 3 Garniture en caoutchouc (voir remarque) 4 dia. 11 dia. 26 29,5 dia.

Remarque : la configuration standard du support d'électrodes comprend trois électrodes intégrales de 300 mm de long. Toutefois, un modèle possédant des électrodes de 1 000 mm de long est disponible sur demande.

Trous de montage

BF-1

Vis de connexion SUS304 (M4) P=0,7 Largeur sur plats : 20 M18 P = 1,5 Deux M4 Écrou (fonte) -12 39 50 51 101 24 dia. M18 P=1,5 (filetage de précision)

Séparateurs d'électrodes

F03-14 1P (pour 1 pôle)

F03-14 3P (pour 3 pôles)

Socles de connexion

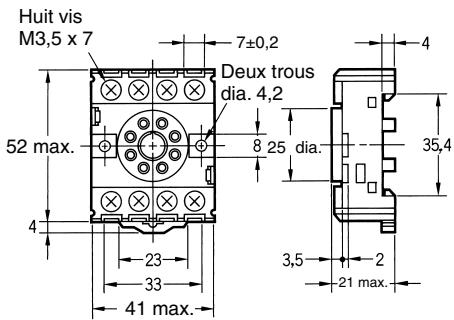

Socle pour montage sur rail
PF083A-E

Huit vis M3,5 x 7 7±0,2 Deux trous dia. 4,2 52 max. 8 25 dia. 4 35,4 23 33 3,5 21 max. 41 max.

Disposition des bornes/Connexions internes (vue de dessus)

Trous de montage

Socle de connexion arrière
PL08

50,5 max. 40 35 max. 3,5

16 dia. 30 Deux trous dia. 2 3,9 Env. 20,5

Disposition des bornes/Connexions internes (vue de dessous)

Trous de montage
Deux trous de montage contrôleur de dia.3,5 ou M3
Deux trous de montage socle de dia. 3,5 ou M3

Etriers de maintien

Pour monter le contrôleur de niveau conductif 61F-GP-N8 sur le socle pour montage sur rail PF083A, utilisez les étriers de fixation PFC-N8 livrés avec le socle, en tant qu'accessoires.

PFC-N8

Env. 80 4 83 4,5 t0,3

Limiteur de surintensité

61F-03B
61F-04B

51,5 66

Exemples d'application

• Contrôle de niveau dans les cuves, les réservoirs, les stations d'épuration, les sources, les mélangeurs, etc.
• Contrôle de niveau pour protéger les éléments dans les conduites, les canaux et les systèmes d'irrigation.
• Détection de débit dans les conduites, les canaux et les systèmes d'irrigation.

• Contrôle de la réfrigération dans les distributeurs de boissons fraîches, les machines à glace, les groupes frigorifiques, les cuves de réfrigération à lait, etc.

• Distribution de liquides par volume.

• Indication de l'accumulation des liquides due aux colmatages des filtres.
• Détection de la pollution ou de l'eau croupie dans les rivières, les canalisations d'évacuation, etc.
• Contrôle d'alerte signalant des niveaux anormaux ou dangereusement haut ou bas.

■ Application

Lors de l'utilisation des électrodes dans de l'eau de mer ou des eaux usées, laissez un intervalle (généralement 1 m) entre les électrodes. Si la situation ne vous permet pas de laisser un espace suffisant, utilisez un contrôleur de niveau sans flottaison, à basse sensibilité.

Lorsque vous enroulez un ruban autour de l'une des électrodes pour éviter qu'elle ne touche les autres électrodes dans l'eau, laissez au moins 100 mm de l'extrémité de l'électrode à nu.

Si la longueur d'électrode requise est supérieure à 1 m, utilisez un séparateur à chaque jointure entre deux électrodes pour empêcher tout contact entre les électrodes.

Note : évitez d'utiliser les séparateurs dans des liquides contenant des poussières.

Les électrodes s'utilisent habituellement par jeu de trois : une longue, une moyenne et une courte. Connectez l'électrode courte à E1, l'électrode moyenne à E2 et l'électrode longue à E3. Veillez à ce que E3 mesure au moins 50 mm de plus que E2.

1 m 1 m

E1 E2 E3 50 mm minimum

Les électrodes sont en contact réel avec le liquide. Les électrodes standard sont en acier inoxydable et sont utilisables dans l'eau purifiée, l'eau de mer, les eaux usées, les liquides acides (sauf l'acide acétique, l'acide sulfurique, etc.) et alcalins, bien qu'elles puissent se corroder suivant la température et les conditions de fonctionnement.

Notez que le régulateur de niveau conductif 61F-GP-N8 peut contrôler des liquides avec des résistances spécifiques pouvant atteindre 30 kΩ-cm, lorsque vous utilisez le contrôleur avec un support d'électrodes PS-3S et que vous immergez la ou les électrode(s) à une profondeur de 30 mm maximum.

Type d'eau	Résistance spécifique	Type utilisable
Eau de ville	5 à 10 kΩ-cm	Type standard
Eau de puits	2 à 5 kΩ-cm	Type standard
Eau industrielle	5 à 15 kΩ-cm	Type standard
Eau de pluie	15 à 25 kΩ-cm	Type standard
Eau de mer	0,03 kΩ-cm	Type à basse sensibilité
Eaux usées	0,5 à 2 kΩ-cm	Type à basse sensibilité
Eau distillée	100 kΩ-cm ou moins	Type à haute sensibilité
	100 kΩ-cm	Consultez OMRON

Conseils d'utilisation

■ Procédure de montage des électrodes

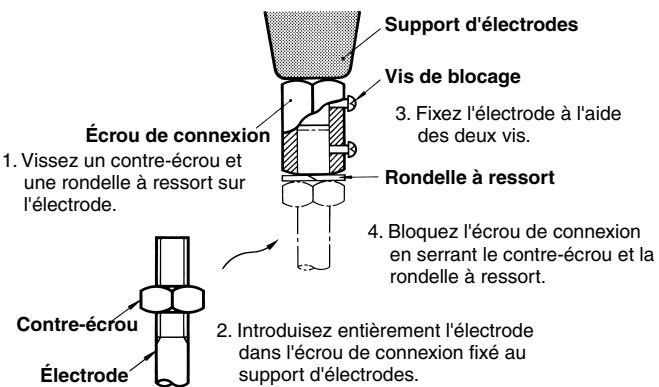

Connexion des électrodes aux supports d'électrodes

Support d'électrodes Vis de blocage 3. Fixez l'électrode à l'aide des deux vis. Rondelle à ressort 4. Bloquez l'écrou de connexion en serrant le contre-écrou et la rondelle à ressort. 2. Introduisez entièrement l'électrode dans l'écrou de connexion fixé au support d'électrodes. Écrou de connexion 1. Vissez un contre-écrou et une rondelle à ressort sur l'électrode. Contre-écrou Électrode

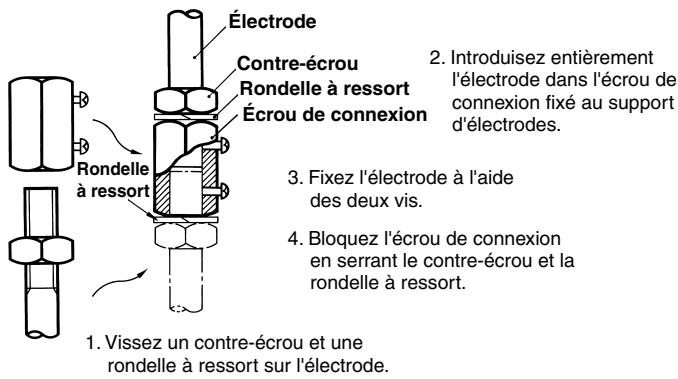

Connexion d'une électrode à une autre électrode

Électrode Contre-écrou Rondelle à ressort Écrou de connexion 2. Introduisez entièrement l'électrode dans l'écrou de connexion fixé au support d'électrodes. 3. Fixez l'électrode à l'aide des deux vis. 4. Bloquez l'écrou de connexion en serrant le contre-écrou et la rondelle à ressort. 1. Vissez un contre-écrou et une rondelle à ressort sur l'électrode.

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
