FOIRE AUX QUESTIONS - BT-HP 160 EINHELL

Comment mettre en marche le nettoyeur haute pression ?

Ouvrez l'alimentation en eau, appuyez sur le boulon de sécurité du pistolet et tirez le levier pour évacuer l'air. Mettez l'interrupteur Marche/Arrêt sur "I". Pour arrêter, relâchez le levier ; pour arrêt complet, mettez l'interrupteur sur "0".

Quelle est la pression maximale de l'appareil ?

La pression de service maximale est de 16 MPa (160 bar). La pression de service nominale est de 9 MPa (90 bar).

Comment utiliser le réservoir de nettoyant ?

Dévissez la buse moussante du réservoir de nettoyant, remplissez-le avec un produit de nettoyage adapté, puis revissez la buse. Montez la buse moussante sur le pistolet ; le nettoyant se mélange automatiquement.

Que faire si le moteur ne fonctionne pas ?

Vérifiez le fusible, le câble secteur et la fiche. Assurez-vous que la rallonge a une section suffisante (1,5 mm² jusqu'à 10 m, 2,5 mm² de 10 à 30 m). Si la pompe est gelée, dégelez-la.

Comment nettoyer le filtre d'aspiration d'eau ?

Dévissez l'accouplement du tuyau d'aspiration d'eau de l'appareil et nettoyez le tamis d'aspiration à l'eau courante. Contrôlez-le périodiquement pour éviter qu'il ne se bouche.

Puis-je utiliser des produits chimiques avec cet appareil ?

Oui, mais uniquement via le réservoir de nettoyant avec la buse moussante. N'introduisez pas d'eau chargée de produits chimiques directement dans l'alimentation, car cela pourrait endommager la pompe.

Comment ranger l'appareil pour l'hiver ?

Si l'appareil doit rester inutilisé plus de 3 mois dans un local susceptible de geler, remplissez-le d'antigel (type produit automobile). Cela empêche les dépôts de calcaire et les dommages dus au gel.

Que faire si la buse est bouchée ?

Utilisez le fil fourni pour nettoyer une buse bouchée. Insérez le fil dans l'orifice de la buse pour déloger les débris.

Quel type de rallonge électrique utiliser ?

Utilisez une rallonge adaptée à l'extérieur avec une section de brin suffisante : 1,5 mm² pour 1-10 m, 2,5 mm² pour 10-30 m.

Comment changer le flexible haute pression ?

Débranchez l'appareil. Retirez le blocage de transport du raccord du tuyau haute pression, puis dévissez le flexible. Raccordez le nouveau flexible au raccord de l'appareil et au pistolet.

MODE D'EMPLOI BT-HP 160 EINHELL

Mode d'emploi Nettoyeur haute pression

(1)

Ne mettez pas l'appareil en service sans avoir lu ce mode d'emploi!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l'appareil doit être remis à d'autres personnes, remettez-leurs aussi ce mode d'emploi. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

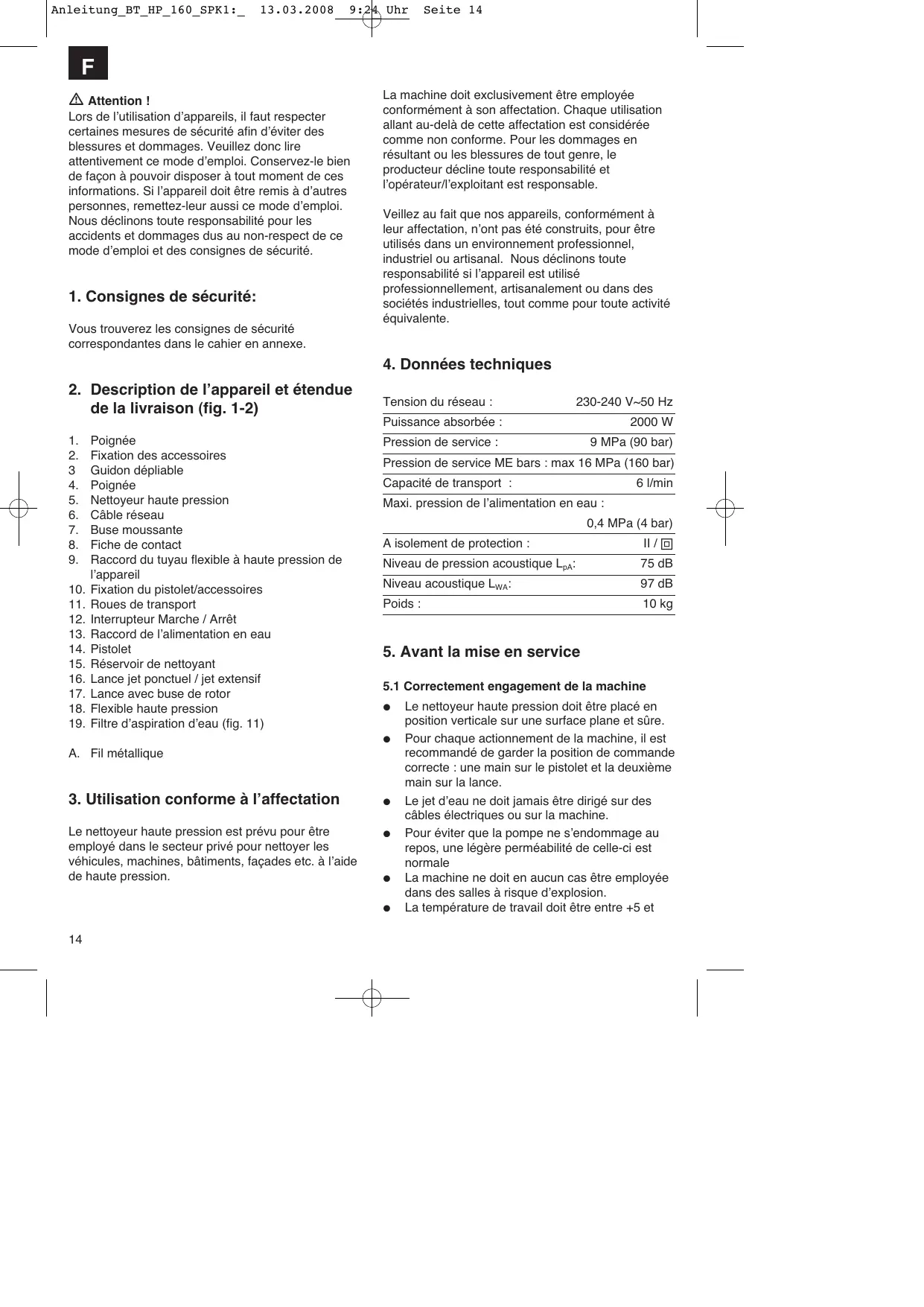

1. Consignes de sécurité:

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

2. Description de l'appareil et étendue de la livraison (fig. 1-2)

1. Poignée
2. Fixation des accessoires 3 Guidon dépliable
3. Poignée
4. Nettoyeur haute pression
5. Câble réseau
6. Buse moussante
7. Fiche de contact
8. Raccord du tuyau flexible à haute pression de l'appareil
9. Fixation du pistolet/accessoires
10. Roues de transport
11. Interrupteur Marche / Arrêt
12. Raccord de l'alimentation en eau
13. Pistol
14. Réservoir de nettoyant
15. Lance jet ponctuel / jet extensif
16. Lance avec buse de rotor
17. Flexible haute pression
18. Filtre d'aspiration d'eau (fig. 11)

A. Fil métallique

3. Utilisation conforme à l'affectation

Le nettoyeur haute pression est prévu pour être employé dans le secteur privé pour nettoyer les véhicules, machines, bâtiments, façades etc. à l'aide de haute pression.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension du réseau :	230-240 V~50 Hz
Puisance absorbée :	2000 W
Pression de service :	9 MPa (90 bar)
Pression de service ME bars : max 16 MPa (160 bar)
Capacité de transport :	6 l/min
Maxi. pression de l'alimentation en eau :
	0,4 MPa (4 bar)
A isolement de protection :	II / ☑
Niveau de pression acoustique LpA:	75 dB
Niveau acoustique LWA:	97 dB
Poids :	10 kg

5.1 Correctement engagement de la machine

Le nettoyeur haute pression doit être placé en position verticale sur une surface plane et sûre. - Pour chaque actionnement de la machine, il est recommandé de garder la position de commande correcte : une main sur le pistolet et la deuxième main sur la lance. - Le jet d'eau ne doit jamais être dirigé sur des câbles électriques ou sur la machine. Pour éviter que la pompe ne s'endommage au repos, une légère perméabilité de cette-ci est normale - La machine ne doit en aucun cas être employée dans des salles à risque d'explosion. - La température de travail doit être entre +5 et

+60°C.

• Il est interdit de recouvrir ou de modifier la lance ou la buse d'injection. Le nettoyeur haute pression est conçu pour fonctionner avec de l'eau froide ou légèrement chaude (jusqu'à max. 60°C), des températures plus élevées entraînent des dommages à la pompe. L'eau introduite ne doit pas être encrassée, ni contenir du sable, ni encore être chargée de produits chimiques qui entraîneraient un préjudice à la fonction et pourraient réduire la durée de vie de la machine.

5.2.1 Montage de l'appareil

Montez le nettoyeur haute pression comme indiqué dans la figure 2-7.

5.2.2 Raccord de l'alimentation en eau (fig. 1/13)

Le raccord de l'alimentation en eau (13) est équipé d'une pièce de raccordement pour systèmes d'accouplement de tuyaux standards. Enfichez le raccord du tuyau d'alimentation (mini. 1/2^u) sur le raccord de l'alimentation en eau (13).

Il faut monter un interrupteur de conduite entre le robinet à eau et l'appareil de nettoyage haute pression. Demandez à votre installateur/installatrice sanitaire.

5.2.3 Raccord du tuyau haute pression (fig. 1-2; 5-6/18)

Retirez le blocage de transport du raccord du tuyau haute pression (9) comme indiqué dans la figure 5. Raccordez le flexible haute pression (18) au raccord du nettoyeur haute pression (9) et au raccord du pistolet (14).

5.2.4 Montage des embouts de pistolet

Avant d'employer l'appareil de nettoyage à haute pression, il est possible d'enficher soit la lance normale, soit la lance à buse de rotor ou encore la buse moussante (fig. 2).

Lance jet ponctuel / jet extensif (16)

La buse peut être tournée pour transformer le jet ponctuel en jet plat (fig. 9).

Lance avec buse de rotor (17)

Pour les salissures particulièrement réticentes, utilisez la Lance à buse de rotor (17).

5.2.5 Raccordement électrique raccord (fig. 1)

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. - Attention lorsque vous utilisez des câbles de rallonge au fait qu'ils doivent convenir à l'emploi en extérieur et qu'il dispose d'une section de brin suffisante :

1-10 m : 1,5mm² 10 - 30m : 2,5mm²

• Enfichez la fiche de contact (8) sur le câble secteur (6) dans la prise de courant.

6. Commande

La machine est composée d'un module complémentant une pompe protégée par un boîtier résistant aux chocs. La machine est équipée d'une lance et d'un pistolet adhérent pour une position de travail optimale; leur forme et équipement étant conformes aux prescriptions en vigueur.

6.1 Mise en marche :

Une fois que vous avez complètement monté le nettoyeur haute pression et lorsque vous avez effectué tous les raccords, vous pouvez procéder comme suit :

Ouvrez l'alimentation en eau. Appuyez le boulon de sécurité a (fig. 2) sur le pistolet et tirez le levier de tirage b (fig. 2) vers l'arrière pour que l'air se trouvant dans l'appareil puisse s'échapper.

Mettez l'appareil sous tension, placez à ce propos l'interrupteur Marche / Arrêt (fig. 1/12) sur "I".

Pour la mise hors circuit, relâchez le levier de soutirage (b), l'appareil se met en veille. Dès que vous actionnez le levier de soutirage (b), le nettoyeur haute pression se remet en circuit.

Pour mettre le nettoyeur haute pression entièrement hors circuit, mettez l'interrupteur Marche/Arrêt (fig. 1/12) sur 0

6.2 Utilisation de produits de nettoyage (fig. 2; 7) :

Dévissez la buse moussante (7) du réservoir de nettoyant (15) (figure 7). Remplissez le réservoir de nettoyant (15) avec un produit de nettoyage correspondant et remettez la buse moussante (7). Montez la buse moussante (7), comme représenté en figure 2, sur le pistolet (14). Le nettoyant se

mélange automatiquement.

6.3 Support du pistolet/accessoires (fig. 1/8)

Pour un stockage peu encombrant du pistolet et des accessoires, on peut les ranger dans le support prévu à cet effet (fig. 8/10).

Attention!

Retirez la fiche de contact avant tous travaux de nettoyage.

7.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation. Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.

7.2.1 Contrôle du filtrage d'aspiration d'eau (fig. 10-11/19)

Contrôlez périodiquement le filtré d'aspiration pour éviter qu'il ne se bouche, ce qui occasionnerait un risque pour le fonctionnement de la pompe. Dévissez l'accouplement du tuyau d'aspiration d'eau de l'appareil et nettoyez le tamis d'aspiration se trouvant derrière à l'eau courante.

7.2.2 Arrêts prolongés de la pompe électrique

S'il est prévu de garder la machine à l'arrêt (plus de 3 mois) dans des locaux à risque de gel, il est recommandé de remplir la machine d'un produit antigel (produit semblable à ceux employé pour les voitures).

Lorsque l'appareil n'a pas été employé pendant une période prolongée, des dépôts de calcaire apparaissent dans la pompe électrique ; ceux-ci peuvent entraîner des difficultés de démarrage.

7.2.3 Nettoyage de la buse (fig. 12)

Veuillez utiliser le fil fourni pour nettoyer une buse bouchée (C).

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes :

• Type de l'appareil No. d'article de l'appareil No. d'identification de l'appareil No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

8. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.

L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune!

1. Origine possible des pannes

Dérangement	Origine	Remède
L'appareil ne fonctionne pas.	- Aucune tension électriche sur l'appareil	- Contrôlez le fusible, le cable secteur et la fiche de contact et faites-les replacer le cas échéant par un personnel qualifié
	- Diamètre de la conduite de rallonge trop petit ou conduite de rallonge trop longue	- Utilisez des conduites de rallonge à sections de brin plus importantes ou des conduites de rallonge plus courtes
	- La tension du secteur est sous la valeur prédéterminée	- Le cas échéant, contactez votre distributeur d'énergie électricque
	- Pompe gelée	- Contrôler, le cas échéant, la dégeler.
Le moteur fonctionne, mais aucune pression ne se constitue	- Filtre d'aspiration de l'eau bouché.	- Nettoyer le filtré d'aspiration de l'eau. (cf. 7.2.1)
	- Aspiration d'air dans l'alimentation en eau.	- Contrôler le tuyau d'alimentation et les racaccords de flexibles, les replacer le cas échéant
	- Buse de sortie trop grande.	- Contrôler, remplacez-la le cas échéant.
Pression de service irrégulière.	- Aspiration d'air dans l'alimentation en eau	- Contrôler le tuyau d'alimentation et les racaccords de flexibles, les replacer le cas échéant

Uniquement pour les pays de l'union européenne

Ne jetez pas les outils électriques dans les ordures ménagères.

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être recueillis à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retard, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

La réimpression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autorisée qu'avec l'agrément exprès de l'entreprise ISC GmbH.

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil avait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volontaires à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s'applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériel et est limitée à l'élimination de ces défauts ou encore au remplacement de l'appareil. Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l'appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil (comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l'usure normale conforme à l'utilisation. Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l'appareil.
3. Le délai de garantie s'élève à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.
4. Pour faire reconnaître vos demandes de garantie, veuillez nous envoyer l'appareil défectueux franco de port à l'adresse indiquée ci-dessous. Ajoutez à l'envoi l'original du bon d'achat ou de tout autre preuve de l'achat datée. Veuillez donc toujours bien conserver le bon d'achat en guise de preuve! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l'appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l'appareil n'est plus ou pas garanti. Pour ce faire, veuillez envoyer l'appareil à notre adresse de service après-vente.
