Type de produit	Pompe submersible
Marque	Einhell
Modèle	BG-SP 500 IF
Tension d'alimentation	230 V ~50 Hz
Puissance absorbée	550 W
Débit maxi	11 000 l/h
Hauteur manométrique maxi	8,5 m
Profondeur d'immersion maxi	8 m
Température de l'eau maxi	35°C
Raccord de tuyau	1 1/2" filet intérieur
Corps étranger maxi	5 mm
Hauteur de point de commutation (marche)	env. 14 cm
Hauteur de point de commutation (arrêt)	env. 6 cm
Hauteur d'aspiration min.	5 mm
Modes de fonctionnement	Automatique / Manuel
Interrupteur à flotteur	Intégré
Protection recommandée	Disjoncteur différentiel 30 mA
Entretien	Nettoyage à l'eau claire, contrôle du flotteur tous les 3 mois
Sécurité	Ne pas utiliser en présence de personnes dans l'eau, ne pas faire fonctionner à sec
Pièces détachées	Disponibles via service après-vente (références requises)
Garantie	2 ans à compter de la date d'achat

FOIRE AUX QUESTIONS - BG-SP 500 IF EINHELL

Quelle est la profondeur d'immersion maximale de la pompe ?

La profondeur d'immersion maximale est de 8 mètres. Au-delà, la pompe pourrait être endommagée.

Puis-je utiliser cette pompe dans une piscine ou un bassin avec des baigneurs ?

Non, il est strictement interdit de faire fonctionner la pompe en présence de personnes ou d'animaux dans l'eau. L'appareil ne convient pas à une utilisation dans les piscines, pataugeoires ou plan d'eau où des personnes peuvent se baigner.

Comment nettoyer la roue à aubes de la pompe ?

Pour nettoyer la roue à aubes, débranchez d'abord la pompe. Retirez le boîtier de l'interrupteur en dévissant les vis (figure 4), puis dévissez les vis du fond de la pompe et retirez le panier d'aspiration (figure 5). Nettoyez la roue à aubes avec de l'eau claire. Ne pas poser ou étayer l'appareil sur la roue à aubes. Remontez dans l'ordre inverse.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord la tension secteur et que la prise fonctionne. Ensuite, assurez-vous que l'interrupteur à flotteur peut se déplacer librement et n'est pas bloqué. Le commutateur doit être en position basse pour le mode automatique. Si le problème persiste, contactez le service après-vente.

Quelle est la température maximale de l'eau admise ?

La température maximale de l'eau est de 35°C. Au-delà, le moteur peut surchauffer et la protection thermique coupera l'alimentation.

Comment installer la pompe dans un puits ou une cuve ?

Placez la pompe sur le fond de la cuve, en vous assurant qu'elle est stable et que le fond est exempt de boue. Pour l'installation fixe, utilisez une tuyauterie rigide ou un flexible. Ne suspendez jamais la pompe par le câble électrique ou la conduite de pression ; utilisez la poignée prévue. Le puits doit mesurer au moins 40x40x50 cm pour permettre le mouvement du flotteur.

Quelle est la hauteur d'aspiration minimale en mode manuel ?

En mode manuel, la pompe peut aspirer jusqu'à 5 mm du sol. Cependant, l'eau doit atteindre au moins 60 mm de hauteur avant la mise en marche pour permettre l'aspiration initiale.

Dois-je utiliser un disjoncteur différentiel avec cette pompe ?

Oui, il est impératif d'utiliser un disjoncteur différentiel de 30 mA maximum, conformément aux normes VDE 0100, parties 702 et 738, surtout si la pompe est utilisée dans des eaux dormantes, pièces d'eau de jardin ou piscines.

Comment remplacer le câble d'alimentation s'il est endommagé ?

Le remplacement du câble d'alimentation doit être effectué uniquement par le fabricant, son service après-vente ou une personne qualifiée, afin d'éviter tout risque de décharge électrique. N'essayez pas de le réparer vous-même.

Que faire si la pompe s'arrête après un court fonctionnement ?

Cela peut être dû à une protection moteur qui se déclenche à cause d'une eau trop encrassée ou d'une température trop élevée. Débranchez la pompe, nettoyez-la ainsi que la cuve, et vérifiez que la température de l'eau ne dépasse pas 35°C. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI BG-SP 500 IF EINHELL

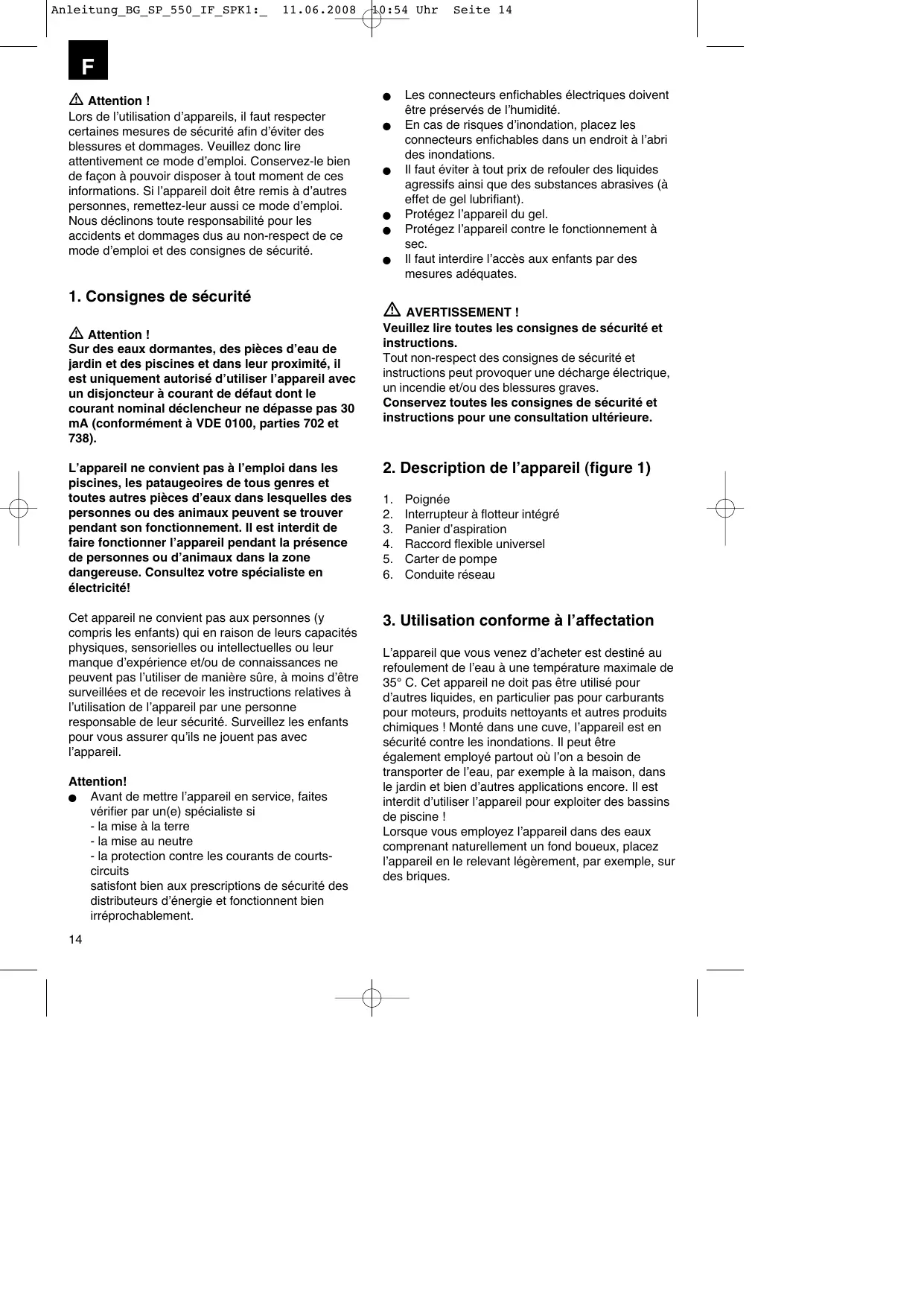

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l'appareil doit être remis à d'autres personnes, remettez-leurs aussi ce mode d'emploi. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

Attention!

Sur des eaux dormantes, des pièces d'eau de jardin et des piscines et dans leur proximité, il est uniquement autorisé d'utiliser l'appareil avec un disjoncteur à courant de défaut dont le courant nominal déclencheur ne dépasse pas 30 mA (conformément à VDE 0100, parties 702 et 738).

L'appareil ne convient pas à l'emploi dans les piscines, les pataugeoires de tous genres et toutes autres pièces d'eau dans lesquelles des personnes ou des animaux peuvent se couvrir pendant son fonctionnement. Il est interdit de faire fonctionner l'appareil pendant la présence de personnes ou d'animaux dans la zone dangereuse. Consultez votre spécialiste en électricité!

Cet appareil ne convient pas aux personnes (y compris les enfants) qui, en raison de leurs capacités physiques, sensorielles ou intellectuelles ou de leur manque d'expérience et/ou de connaissances, ne peuvent pas l'utiliser de manière sûre, à moins d'être surveillées et de recevoir les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillance des enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

Attention!

• Avant de mettre l'appareil en service, faites vérifier par un(e) spécialiste si

- la mise à la terre - la mise au neutre - la protection contre les courants de courts-circuits

satisfont bien aux prescriptions de sécurité des distributeurs d'énergie et fonctionnent bien irréprochablement.

• Les connecteurs enfichables électriques doivent être protégés de l'humidité.
• En cas de risques d'inondation, placez les connecteurs enfichables dans un endroit à l'abri des inondations.
• Il faut éviter à tout prix de refouler des liquides agressifs ainsi que des substances abrasives (à effet de gel lubrifiant). • Protégez l'appareil du gel.
• Protégez l'appareil contre le fonctionnement à sec.
• Il faut interdire l'accès aux enfants par des mesures adaptées.

Avertissement!

Veuillez respecter toutes les consignes de sécurité et instructions.

Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de l'appareil (figure 1)

1. Poignée
2. Interrupteur à flotteur intégré
3. Panier d'aspiration
4. Raccord flexible universel
5. Carter de pompe
6. Conduite réseau

3. Utilisation conforme à l'affectation

L'appareil que vous venez d'acheter est destiné au refoulement de l'eau à une température maximale de C. Cet appareil ne doit pas être utilisé pour d'autres liquides, en particulier pas pour carburants pour moteurs, produits nettoyants et autres produits chimiques! Monté dans une cuve, l'appareil est en sécurité contre les inondations. Il peut être également employé partout où l'on a besoin de transporter de l'eau, par exemple à la maison, dans le jardin et bien d'autres applications encore. Il est interdit d'utiliser l'appareil pour exploiter des bassins de piscine!

Lorsque vous employez l'appareil dans des eaux contenant naturellement un fond boueux, placez l'appareil en le relevant légèrement, par exemple, sur des briques.

L'appareil ne convient pas à une utilisation continue, par exemple comme pompe de circulation dans une pièce d'eau. La durée de vie attendue de l'appareil serait alors essentiellement raccourcie, étant donné que l'appareil n'est pas construit pour une charge permanente.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Branchement secteur	230V ~50 Hz
Puisance absorbée	550 watts
Refoulement maxi.	11.000 l/h
Hauteur manometrique maxi.	8,5 m
Profondeur d'immersion maxi.	8 m
Température de l'eau maxi.	35°C
Raccord de tuyau flexible	1 1/2" fillet int.
Corps étranger maxi.:	Ø 5 mm
Hauteur de point de commutation: MARCHÉmax. env. 14 cm
Hauteur de point de commutation : ARRETmin. env. 6 cm
Hauteur d'aspiration min.:	5 mm

5.1 L'installation

L'installation de l'appareil se fait soit:

• fixe avec une tuyauterie fixe ou fixe avec une conduite couplée

Remarque:

La quantité de refoulement maximale peut uniquement être atteinte avec le plus grand diamètre de conduite possible, si l'on raccorde de petits tuyaux ou conduites, le refoulement est réduit. Si vous utilisez le raccord flexible universel (fig. 1/pos. 4), celui-ci doit donc être coupé comme indiqué en fig. 6 jusqu'au raccord utilisé pour ne pas réduire inutillement la quantité de refoulement. Fixez les conduites flexibles avec un collier de serrage (non compris dans la livraison) au niveau du raccord flexible universel.

Lors de l'installation, faites attention à ne jamais suspendre l'appareil librement à la conduite de pression ni à le monter à un cable électrique. L'appareil doit être suspendu à la poignée prévue à cet effet ou être placé sur le fond de la cuve. Dans le but de garantir un fonctionnement irréprochable de l'appareil, le fond de la cuve doit toujours être exempt de boue ou d'autres impuretés. Lorsque le niveau de l'eau est trop faible, la boue qui se trouve dans la cuve peut rapidement sécher, ce qui est un obstacle au bon démarrage de l'appareil. Raison pour laquelle il est nécessaire de contrôler l'appareil régulièrement (en effectuant des essais de démarrage).

Remarque:

Le puits de pompe doit au moins mesurer 40 × 40 × 50 cm pour que l'interrupteur à flotteur puisse se mouvoir librement.

5.2. Branchement secteur

Votre appareil est déjà pourvu d'une fiche à contact de protection. L'appareil est destiné à être raccordé à une prise de courant de sécurité 230V ~ 50 Hz. Assurez-vous que la prise de courant est suffisamment protégée (mini. 6 A), et est dans un état irréprochable. Engagez la fiche secteur dans la prise de courant et l'appareil est prêt au fonctionnement.

Attention!

Ce travail doit uniquement être effectué par un spécialiste electricien ou du service après-vente afin d'éviter tout risque.

6. Commande

Après avoir lu attentivement les générales instructions d'installation et de service, vous pouvez mettre l'appareil en service en respectant les points suivants:

• Vérifiez que l'appareil est placé de manière sûre.
• Vérifiez que la conduite de pression est montée dans les règles de l'art. Assurez-vous que l'alimentation électrique est de 230V ~ 50Hz
• Vérifiez que la prise de courant électrique est en bon état. Assurez-vous que l'humidité ou l'eau n'entrent jamais en contact avec le branchement secteur. Assurez-vous que l'appareil fonctionne à sec.

Mode automatique :

En mode automatique, le commutateur (A) doit se couvrir en position basse (fig. 2). Ainsi, l'interrupteur à flotteur intégré est alors activé. La hauteur de mise en circuit est d'env. 14 cm. A env. 6 cm, l'appareil se met à nouveau hors circuit.

Mode manuel / aspiration plane :

Mettez le commutateur (A) en position haute pour le mode manuel ou l'aspiration plane (fig. 3). L'interrupteur à flotteur intégré est alors ponté et l'appareil fonctionne constamment. En mode manuel, l'eau peut être aspirée jusqu'à un niveau de 5 mm.

L'eau doit atteindre au moins 60 mm de hauteur afin de permettre à l'appareil d'aspirer en mode manuel !

Attention!

L'appareil ne doit pas fonctionner à sec!

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

Attention!

• Avant chaque travail de maintenance, débranchez la prise secteur. Lorsque vous l'utilisez en la transportant, nettoyez l'appareil après chaque emploi avec de l'eau claire.
• En cas d'installation fixe, il est recommandé de

contrôler tous les 3 mois la fonction de l'interrupteur à flotteur.

• Eliminez les particules de peluches et fibres éventuellement déposées dans le boîtier à l'aide d'un jet d'eau. Tous les 3 mois, débarrassez le fond de la boue et nettoyez également les parois de la cuve.
• Éliminer les dépôts de l'interrupteur à flotteur avec de l'eau claire.

8.1 Nettoyage de la roue à aubes

1. Dévissez les vis et retirez le boîtier de l'interrupteur (2) (fig. 4).
2. Desserrez les vis du fond de la pompe et retirez le panier d'aspiration (3) (fig. 5).
3. Nettoyez la roue à aubes avec de l'eau claire. ATTENTION! Ne pas poser ou étayer l'appareil sur la roue à aubes!
4. Le montage est effectué dans l'ordre inverse des étapes.

8.2 Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

8.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes :

• Type de l'appareil No. d'article de l'appareil No. d'identification de l'appareil No. de pièce de rechange de la pièce requise Vous trouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.

L'appareil et ses accessoires sont en matière divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune!

10. Plan de recherche des erreurs

Dérangements	Origines	Remède
L'appareil ne démarre pas	- Tension secteur manque - Interrupteur à flotteur ne commute pas	- Vérifier la tension secteur - Placer l'interrupteur à flotteur dans une position plus élevé
L'appareil ne refoule pas	- Filtre d'entrée bouché - Tuyau de refoulement flamné	- Nettoyer le filtre d'entrée au jet d'eau - Défaire le point de piage
L'appareil ne se met pas hors circuit	- L'interrupteur à flotteur ne peut pas s'abaisser	- Monter correctement l'appareil sur le fond de la cuve
Refoulement insuffisant	- Filtre d'entrée bouché - Puisance diminuée par des produits mélangés à l'eau très encrassés et graissants	- Nettoyer le filtre d'entrée - Nettoyer l'appareil et replacer les pieces d'usure
L'appareil se déconnecte après une brève durée de fonctionnement	- La protection du moteur déconnecte l'appareil à cause d'un trop grand encrassement de l'eau - Température de l'eau trop élevé, la protection du moteur déconnecte	- Débrancher la prise secteur et nettoyez l'appareil ainsi que la cuve - Veillez à la température maximale de l'eau de 35° C!

Uniquement pour les pays de l'union européenne

Ne jetez pas les outils électriques dans les ordures ménagères.

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être recueillis à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retard, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

La réimpression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autorisée qu'avec l'agrément exprès de l'entreprise ISC GmbH.

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil avait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volontaires à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s'applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériel et est limitée à l'élimination de ces défauts ou encore au remplacement de l'appareil. Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l'appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil (comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l'usure normale conforme à l'utilisation.

Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l'appareil.

1. Le délai de garantie s'élève à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.
2. Pour faire reconnaître vos demandes de garantie, veuillez nous envoyer l'appareil défectueux franco de port à l'adresse indiquée ci-dessous. Ajoutez à l'envoi l'original du bon d'achat ou de tout autre preuve de l'achat datée. Veuillez donc toujours bien conserver le bon d'achat en guise de preuve! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l'appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l'appareil n'est plus ou pas garanti. Pour ce faire, veuillez envoyer l'appareil à notre adresse de service après-vente.
