Tipo di prodotto	Pompa sommersa
Marca	Einhell
Modello	BG-SP 500 IF
Tensione di alimentazione	230 V ~50 Hz
Potenza assorbita	550 W
Portata max	11 000 l/h
Altezza manometrica max	8,5 m
Profondità di immersione max	8 m
Temperatura dell'acqua max	35°C
Raccordo tubo	1 1/2" filetto interno
Corpo estraneo max	5 mm
Altezza punto di commutazione (avviamento)	circa 14 cm
Altezza punto di commutazione (arresto)	circa 6 cm
Altezza di aspirazione min.	5 mm
Modalità di funzionamento	Automatico / Manuale
Interruttore a galleggiante	Integrato
Protezione consigliata	Interruttore differenziale 30 mA
Manutenzione	Pulizia con acqua pulita, controllo del galleggiante ogni 3 mesi
Sicurezza	Non utilizzare in presenza di persone in acqua, non far funzionare a secco
Ricambi	Disponibili tramite servizio post-vendita (richiesti riferimenti)
Garanzia	2 anni dalla data di acquisto

Domande frequenti - BG-SP 500 IF EINHELL

Qual è la profondità di immersione massima della pompa?

La profondità di immersione massima è di 8 metri. Oltre, la pompa potrebbe essere danneggiata.

Posso utilizzare questa pompa in una piscina o vasca con bagnanti?

No, è severamente vietato far funzionare la pompa in presenza di persone o animali nell'acqua. L'apparecchio non è adatto per l'uso in piscine, vasche per bambini o specchi d'acqua dove le persone possono fare il bagno.

Come pulire la girante della pompa?

Per pulire la girante, scollegare prima la pompa. Rimuovere l'alloggiamento dell'interruttore svitando le viti (figura 4), quindi svitare le viti del fondo della pompa e rimuovere il cestello di aspirazione (figura 5). Pulire la girante con acqua pulita. Non appoggiare o sostenere l'apparecchio sulla girante. Rimontare in ordine inverso.

Cosa fare se la pompa non si avvia?

Verificare prima la tensione di rete e che la presa funzioni. Quindi assicurarsi che l'interruttore a galleggiante possa muoversi liberamente e non sia bloccato. L'interruttore deve essere in posizione bassa per la modalità automatica. Se il problema persiste, contattare il servizio post-vendita.

Qual è la temperatura massima dell'acqua consentita?

La temperatura massima dell'acqua è di 35°C. Oltre, il motore può surriscaldarsi e la protezione termica interromperà l'alimentazione.

Come installare la pompa in un pozzo o in una vasca?

Posizionare la pompa sul fondo della vasca, assicurandosi che sia stabile e che il fondo sia privo di fango. Per l'installazione fissa, utilizzare tubazioni rigide o flessibili. Non sospendere mai la pompa dal cavo elettrico o dal tubo di pressione; utilizzare l'apposita maniglia. Il pozzo deve misurare almeno 40x40x50 cm per consentire il movimento del galleggiante.

Qual è l'altezza di aspirazione minima in modalità manuale?

In modalità manuale, la pompa può aspirare fino a 5 mm dal suolo. Tuttavia, l'acqua deve raggiungere almeno 60 mm di altezza prima dell'avviamento per consentire l'aspirazione iniziale.

Devo utilizzare un interruttore differenziale con questa pompa?

Sì, è obbligatorio utilizzare un interruttore differenziale da 30 mA massimo, conformemente alle norme VDE 0100, parti 702 e 738, soprattutto se la pompa viene utilizzata in acque stagnanti, laghetti da giardino o piscine.

Come sostituire il cavo di alimentazione se danneggiato?

La sostituzione del cavo di alimentazione deve essere effettuata solo dal produttore, dal suo servizio post-vendita o da una persona qualificata, per evitare il rischio di scosse elettriche. Non tentare di ripararlo da soli.

Cosa fare se la pompa si ferma dopo un breve funzionamento?

Ciò può essere dovuto a una protezione motore che si attiva a causa di acqua troppo sporca o temperatura troppo elevata. Scollegare la pompa, pulirla insieme alla vasca e verificare che la temperatura dell'acqua non superi i 35°C. Se il problema persiste, contattare il servizio post-vendita.

MANUALE UTENTE BG-SP 500 IF EINHELL

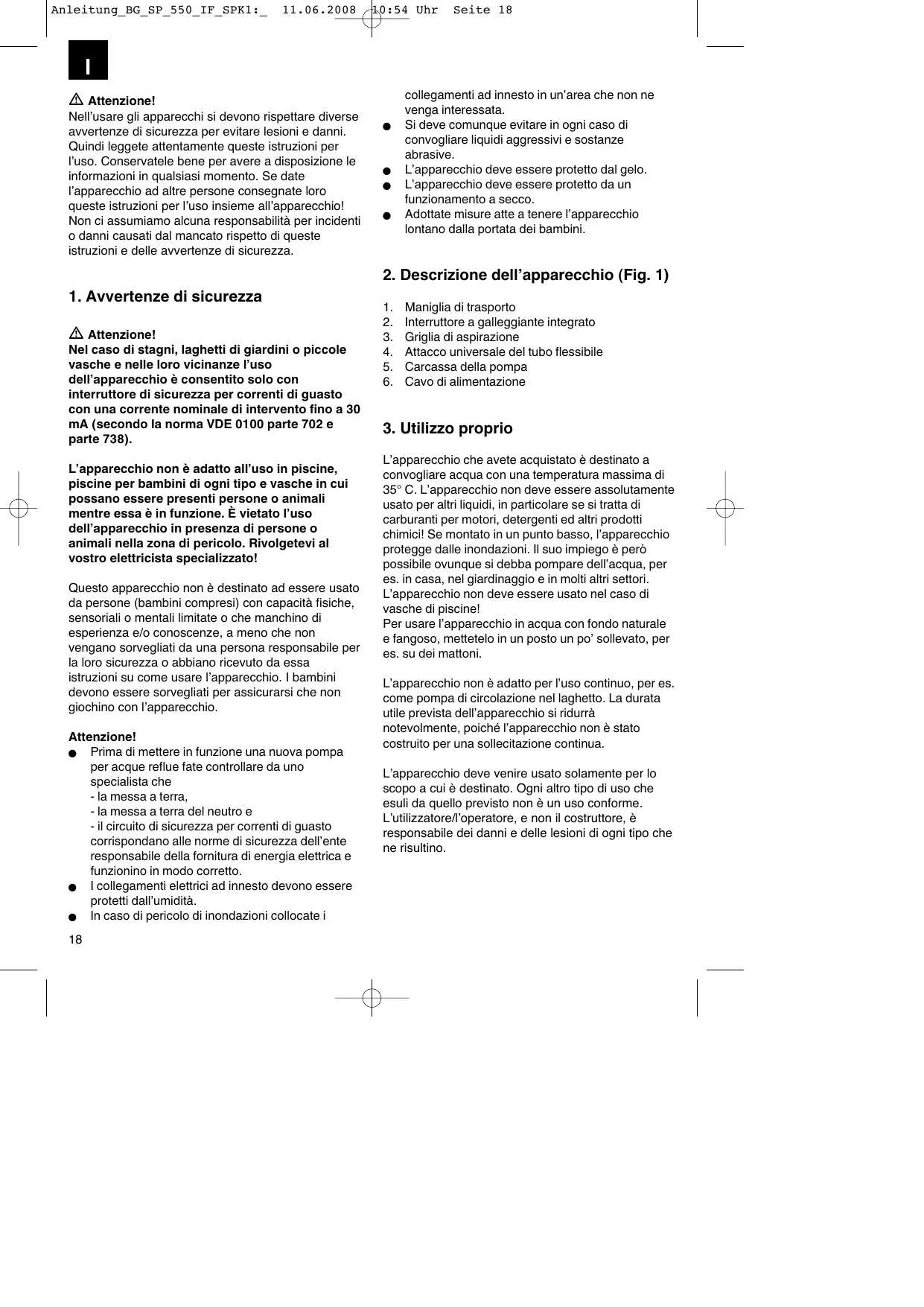

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso. Conservatele bene per avera a disposizione le informazioni in qualsiasi momento. Se date l'apparechio ad altre persone consegnate loro queste istruzioni per l'uso insieme all'apparechio! Non ci assumiamo una responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze di sicurezza

Attenzione!

Nel caso di stagni, laghetti di giardini o piccole vasche e nelle loro vicinanze l'uso dell'apparecchio è consentito solo con interruptore di sicurezza per correnti di guasto con una corrente nominale di intervento fino a 30 mA (secondo la norma VDE 0100 parte 702 e parte 738).

L'apparecchio non è adatto all'uso in piscine, piscine per bambini di agli tipo e vasche in cui possano essere presenti persone o animali nelle està è in funzione. è vietato l'uso dell'apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato!

Questo apparecchio non è destinato ad essere usato da persona (bambini compresi) con disponà fisiche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsable per la loro sicurezza o abbiano ricevuto da esta istruzioni su come usare l'appareccchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

Attenzione!

• Prima diMETTERe in funzione una nuova pompa per acque reflue fate controllare da uno specialista che

-la messa a terra,
- la messa a terra del neutro e
- il circuito di sicurezza per correnti di guasto corrispondano alle norme di sicurezza dell'ente responsabile della fornitura di energia elettrica e funzionino in modo correttto.

I collegamenti elettrici ad innesto devono essere protetti dall'umidità.
In caso di pericolo di inondazioni collocate i

collegamenti ad innesto in un'area che non ne venga interessata.

• Si deve comunique evitare in agli caso di convogliare liquidi aggressivi e sostanze abrasive.
  L'apparecchio deve essere protetto dal gelo.
  L'apparecchiouveessereprottadoun funzionamentoa secco.
• Adottate misureatte a tenere l'apparecchio lontano alla portata dei bambini.

2. Descrizione dell'apparecchio (Fig. 1)

1. Maniglia di transporte
2. Interruttore a galleggiante integrato
3. Griglia di aspirazione
4. Attacco universale del tubo flessibile
5. Carcassa della pompa
6. Cavo di alimentazione

3. Utilizzo proprio

L'apparecchio che avete acquistato è destinato a convogliare acqua con una temperatura massima di 35^ C. L'apparecchio non deve essere assolutamente usato per altri liquidi, in particolare se si tratta di carburanti per motori, detergenti ed altri prodotti chimici! Se montato in un punto basso, l'apparecchio protegge dalle inondazioni. Il suo impiego è perso possibile ovunque si debba pompare dell'acqua, per es. in casa, nel giardinaggio e in molti altri settori. L'apparecchio non deve essere usato nel caso di vasche di piscine!

Per usare l'apparecchio in acqua con fondo naturale e fangoso, mettetelo in un posto un po' sollevato, per es. su dei mattoni.

L'apparecchio non è adatto per l'uso continuo, per es. come pompa di circolazione nel laghetto. La durata utile prevista dell'apparecchio si ridurà notevolmente, poiché l'apparecchio non è stato costruito per una sollecitazione continua.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

1. Caratteristiche tecniche

Allacciameto alla rete	230V ~ 50 Hz
Potenza assorbita	550 Watt
Portata max.	11.000 l/h
Prevalenza max.	8,5 m
Profondità di immersione max.	8 m
Temperatura max. dell'acqua	35°C
Attacco del tubo flessibile	1 1/2" (filetto interno)
Corpi estranei max.	Ø 5 mm
Altezza del punto di commutazione ONmax. ca. 14 cm
Altezza del punto di commutazione OFFmin. ca. 6 cm
Prevalenza min:	5 mm

5. Prima della messa in esercizio

5.1 L'installazione

L'installazione dell'apparecchio viene effettuata o

• in modo fisso con tubazione rigida
  0
• in modo fisso con tubazione flessibile

Avverenza

La portata max. si raggiunge soltanto con un diametro max. della tubazione, collegando tubazioni e tubi flessibili più piccoli si riduce la portata. Usando l'attacco universale del tubo flessibile (Fig. 1/Pos. 4)esso dovrebbe essere accorciato fino all'attacco usato come migliorato nella Fig. 6 per non ridurre la portata senza motivo. Tubazioni flessibili devono essere fissate con una fascetta (non compresa nella fornitura) all'attacco universale del tubo flessibile.

Da osservare!

Durante l'installazione fate attenzione a non montare mai l'apparecchio appeso al tubo di mandata o al cavo della corrente. L'apparecchio deve essere agganciato alla maniglia prevista o deve essere appoggiata sul fondo del pozzo. Per garantire un perfetto funzionamento dell'apparecchio, il fondo del

pozzo delve essere sempre libero da fango o da altre sporco. In caso di un livello d'acqua insufficiente, il fango nel pozzo può asciugarsi rapidamente e impedire all'apparecchio di avviarsi. Percò è necessario controllare regolarmente l'apparecchio (eseguite tentativi di avviamento).

Avverenza

Il pozzetto della pompa deve ave dimensioni di almeno 40 × 40 × 50 cm perché l'interruttore a galleggiante possa muoversi liberamente.

5.2 Collegamento alla rete

L'apparecchio da voi acquistato è già dotato di una spina con messa a terra. L'apparecchio è concepito per essere collegato ad una presa di corrente con messa a terra da 230V 50Hz . Assicuratevi che la presa di corrente sia sufficientemente protetta (almeno 6 A) ed in perfetto stato. Inserite la spina nella presa di corrente. In tal modo l'apparecchio è pronto all'esercizio.

Attenzione!

Al fine di evitare rischi, tale operazione deve essere eseguita da un elettricista specializzato o da un servizio di assistenza.

6. Uso

Dopo aver fatto attentionamente queste istruzioni di installazione ed uso, potete mettere in esercizio l'apparecchio tenendo presente i seguenti punti.

• Accertatevi che l'apparecchio sia installato in modo sicuro.
• Verificate che il tubo di mandata sia stato montato in modo corretto.
• Assicuratevi che il collegamento elettrico sia di 230V 50Hz
• Verificate che la presa elettrica sia in perfetto stato.
• Assicuratévi che umidità e acqua non raggiungano in nessun caso l'allacciamento alla rete.
  Evitate che l'apparecchio funzioni a secco.

Funzione dell'interruttore a galleggiante integrato

Esercizio automatico

In esercizio automatico il commutatore (A) deve trovarsi nella posizione inferiore (Fig. 2). In quello modo l'interruttore a galleggiante viene attivato. L'altezza di inserimento è di ca. 14 cm. In caso di ca. 6 cm l'apparecchio si disinserisce di nuovo.

Esercizio manuale/aspirazione orizzontale

Per l'esercizio manuale o per l'aspirazione orizzontale il commutatore (A) delve essere什么意思 nella posizione superiore (Fig. 3). In quello modo l'interruttore a galleggiante integrato viene escludo e l'apparecchio funziona in esercizio continuo. In esercizio manuale è possibile aspirare l'acqua fino a 5mm

Da tenere presente

É necessaria una profondità dell'acqua di almeno 60 mm perché l'apparecchio possa aspirare in esercizio manuale!

Attenzione!

L'apparecchio non deve funzionare a secco!

7. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di quello apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Attenzione!

• Prima di agli lavoro di manutenzione staccate la spina alla presa di corrente.
  In caso di impiego mobile, l'apparecchio deve agli volta essere lavato con acqua pulita durante l'uso.
• In caso di un utilizzo fisso si consiglia di controllare il funzionamento dell'interruttore a galleggiante agli 3 mesi.
• Togliete con un getto d'acqua filetti, peluzzi e particelle fibrose che si siano eventualmente depositati nella carcassa.
• Ogni 3 mesi togliete il fango dal fondo del vano in cui si trovava la pompa e puliteneanche le pareti.
• Pulite l'interruttore a galleggiante e liberatelo dai depositi.

8.1 Pulizia della ruota a pale

1. Allentate le viti e togliete l'involucro dell'interruttore (2) (Fig. 4).
2. Allentate le viti sul fondo della pompa e togliete la griglia di aspirazione (3) (Fig.5).
3. Pulite la ruota a pale con acqua pulita.

Attenzione! Non mettete o appoggiate

I'apparecchio sulla ruota a pale!

1. L'assemblaggio avviene nell'ordine inverso.

8.2 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quando segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L'apparechio si trovina in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato.

L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica.

Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negotio specializzato o all'amministrazione comunale!

1. Tabella per l'eliminazione delle anomalie

Anomalie	Cause	Rimedio
Il motore non si avvia	- Manca la tensione di rete	- Controllate la tensione di rete
	- L'interruttore a galleggiante non funziona	- Portate l'interruttore a galleggiante in una posizione più elevata
L'apparecchio non convoglia	- Filtrato in entrata ostruito	- Pulite con un getto d'acqua il filtrato in entrata
	- Tubo di mandata piegato	- Eliminate la piega
La pompa non si disinserisce	- L'interruttore a galleggiante non può abbassarsi	- Installate bene l'apparecchio sul fondo del pozzo
Portata insufficiente	- Filtrato in entrata ostruito	- Pulite il filtrato in entrata
	- Prestazioni ridotte a causa di impurità e corpi estranei abrasivi nell'acqua	- Pulite l'apparecchio e sostituite le parti usurate
La pompa si spegnebero un breve periodo di esercizio	- Il salvamotore spegne l'apparecchio a causa del notevole sporco presente nell'acqua	- Staccate la spina e pulite l'apparecchio e il pozzo
	- Temperatura dell'acqua troppo alta, il salvamotore spegne l'apparecchio	- Tenete presente la temperatura massima dell'acqua di 35°C!

Solo per paesi membri dell'UE

Non gettate gli utensili elettrici nei rifuti domestici.

Secondo la Direttiva europea 2002/96/CE sui rifui di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale gli elettROUTensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.

Alternative di riciclaggio alla richiesta di restituzione

Il proprietario dell'apparecchio elettrico è tenuto in alternatively, invoce della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può essere tornate consignato ad un centro di raccolta che provvede poi alllo smaltimento secondo le norme nazionali sul risciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari perché elementi elettrici forniti insieme ai vecchi apparecchi.
