Notice SUPRA Fixation du Kit Turbine 1000 - page 1
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Kit de ventilation pour poêle à bois
Modèle Fixation du Kit Turbine 1000
Marque Supra
Compatibilité Foyers 1000 HORIZON FV, NEO 100 et autres modèles désignés
Poids net 7,5 kg
Poids brut 10 kg
Tension d'alimentation 220-230 V / 50 Hz
Puissance absorbée 15 W
Intensité 120 mA
Niveau sonore 33 dBa
Débit d'air max 240 m³/h
Nombre de vitesses 2 (interrupteur 2 positions)
Type de ventilateur Axial avec aimants de fixation
Matériel fourni Support de ventilateur, ventilateur KTE 152, vis à tôle x6, interrupteur, câble 4x0,75mm² (3 m), dominos
Espace libre nécessaire sous le foyer 250 mm
Entretien Nettoyage des grilles de protection accessible par le bas
Installation Nécessite 2 personnes, utiliser des gants
Sécurité Mise à la terre obligatoire via clip fourni
Normes CE, directives basse tension et CEM
Fabricant SUPRA SA, BP 22 - 67216 OBERNAI Cedex, France
Options disponibles Buse de distribution d'air chaud, Carénage1000, Piètement PS 1000

FOIRE AUX QUESTIONS - Fixation du Kit Turbine 1000 SUPRA

Quel est l'espace libre nécessaire sous le foyer pour installer le kit ?
Un espace libre de 250 mm est nécessaire sous le foyer pour le montage du kit.
Combien de personnes sont requises pour l'installation ?
L'installation du foyer nécessite 2 personnes. Il est recommandé d'utiliser des gants.
Comment fixer le support de ventilateur ?
Insérer le support de ventilateur (B) dans le logement sous le foyer (A) et le fixer avec les 6 vis à tôle fournies.
Comment installer le ventilateur dans le support ?
Insérer le ventilateur (C) dans le support (B). Les aimants du ventilateur assurent la fixation au support.
Quelles sont les caractéristiques électriques du kit ?
Tension : 220-230 V / 50 Hz, Puissance : 15 W, Intensité : 120 mA, Niveau sonore : 33 dBa.
Quel est le débit d'air maximum du ventilateur ?
Le débit du kit en vitesse maximale est de 240 m³/h.
Comment entretenir le kit de ventilation ?
Après utilisation, la poussière peut encrasser les grilles de protection. Le nettoyage se fait en déboîtant l'appareil vers le bas et en le ramenant vers l'avant du foyer (accès sous la margelle). Laissez cet accès libre.
Quels sont les accessoires optionnels disponibles ?
Les options disponibles sont : Buse de distribution d'air chaud, Carénage1000, Piètement PS 1000.
Que faire en cas de dysfonctionnement électrique ?
Avant d'accéder aux connexions, mettez tous les circuits d'alimentation hors tension. Vérifiez le raccordement électrique conformément au schéma fourni (phase, neutre, terre).
Quel est le poids du kit ?
Le poids net est de 7,5 kg et le poids brut (avec emballage) de 10 kg.

Questions des utilisateurs sur Fixation du Kit Turbine 1000 SUPRA

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Poêle à bois au format PDF gratuitement ! Retrouvez votre notice Fixation du Kit Turbine 1000 - SUPRA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Fixation du Kit Turbine 1000 de la marque SUPRA.

MODE D'EMPLOI Fixation du Kit Turbine 1000 SUPRA

Utiliser des gants pour le montage ! L'installation du foyer nécessite 2 personnes.

Montage de l'option kit de ventilation sur le foyer.

Le kit de montage est destiné foyer 1000 HORIZON FV, NEO 100 et autres foyers désignés par le fabricant.

Un espace libre de 250 mm est nécessaire sous le foyer.

Toute autre utilisation dégage la responsabilité du fabricant.

Contrôler le matériel fourni.

Insérer le support de ventilateur B dans le logement sous le foyer (A). Fixer le support avec les 6 vis à tôle (a) fournies.

Insérer le ventilateur (C) dans le support (B).

Les aimants du ventilateur assurent la fixation au support.

Raccordement du kit de ventilation.

Consulter la notice fournie avec le ventilateur (C).

Matériel fourni:

a) Vis à tôle x 6

B) Support de ventilateur.

C) Ventilateur KTE 152 avec notice.

Poids net/brut: 7,5 kg / 10 kg.

Options disponibles :

Buse de distribution d'air chaud.

Carénage1000.

Piètement. PS 1000

Illustrations non contractuelles

FIXATION DU KIT TURBINE 1000 SUR LE FOYER

2 1000 500 Ø 180 770 830 310 P

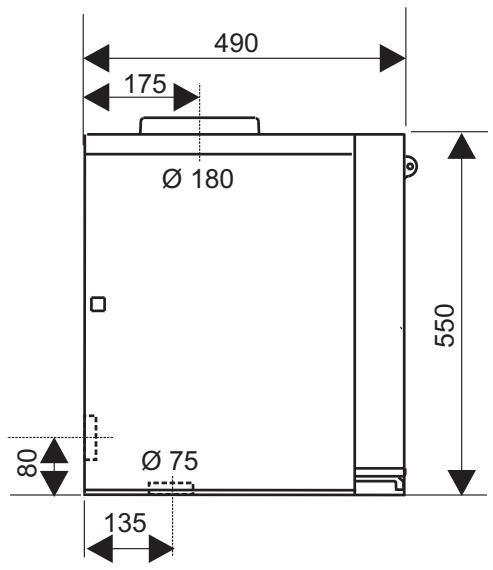

490 175 Ø 180 80 Ø 75 135 550

1000 300 105 105 Ø 75 150 220 Ø 150 490 170 170

Foyer 1000 FV COTES (avec option DA 1000)

SUPRA Fixation du Kit Turbine 1000 - FIXATION DU KIT TURBINE 1000 SUR LE FOYER - 4

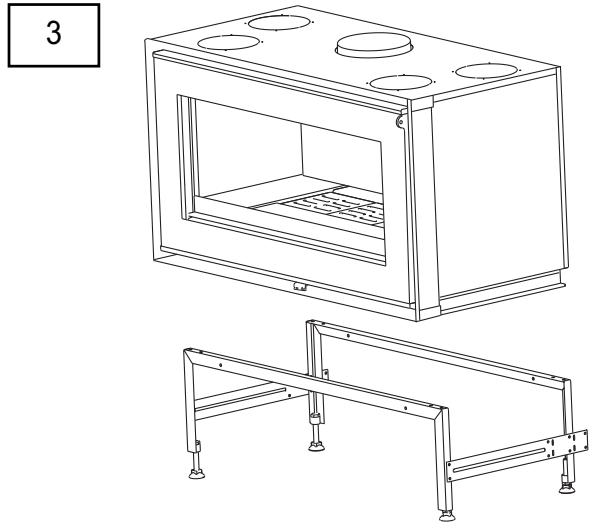

Foyer avec options carénage 1000 et piètement PS 1000

SUPRA Fixation du Kit Turbine 1000 - FIXATION DU KIT TURBINE 1000 SUR LE FOYER - 5

Foyer avec option carénage 1000

SUPRA Fixation du Kit Turbine 1000 - FIXATION DU KIT TURBINE 1000 SUR LE FOYER - 6

SUPRA SA RCS Saverne B 675 880 710 - SIRET 675 880 710 00032

BP 22 - 67216 OBERNAI Cedex- FRANCE

www. supra. fr

142 370 CE 72

F NOTICE D'INSTALLATION ET D'UTILISATION

Cet appareil est conforme aux exigences essentielles des directives 89/336/CEE relative à la compatibilité électromagnétique et 73/23/CEE relative à la basse tension

L'accélérateur de convection est équipé de 2 ventilateurs axiaux. L'interrupteur 2 positions permet de faire fonctionner les ventilateurs à 2 vitesses.

Débit du kit vitesse maxi.240 m3/h
Puissance absorbée15 W
Intensité120 mA
Tension / Fréquence220-230 V / 50 Hz
Niveau sonore33 dBa

2. MONTAGE DU KTE 152

2.1. Inventaire colis

  • un boîtier accélérateur de convection
  • un déflecteur métallique + vis de fixation (à n'utiliser que dans le cas des foyers classiques).
  • un sachet interrupteur(voir §4 "Raccordement électrique)

2.2. Montage horizontal AVEC déflecteur métallique

FOYERS CONCERNES

  • Foyers Classiques
    (148,150,152,158,160,162,168,...-(B,C,D,VL,VLD)
  • HF 120C / HF 121C / HF 131C
  • Intégral 8
  • Granit 22 / 24 / 26

Utiliser impérativement le déflecteur métallique

  • Fixer le déflecteur métallique sur le boîtier (fig. 1).
  • Introduire le boîtier par le dessous du foyer déjà en place (fig.2).
  • L'emboîter à fond et le faire pivoter pour que les aimants se plaquent bien contre la tôle de fond.
  • Vérifier la bonne mise en place et rabattre la languette de sécurité.
  • Raccorder le clip de mise à la terre sur le foyer, dans la découpe de la languette.
  • Procéder au raccordement électrique.

1 Déflecteur métallique Coins à replier vers le haut Clip de mise à la terre Interrupteur 2 positions Aimants de fixation Fixation déflecteur

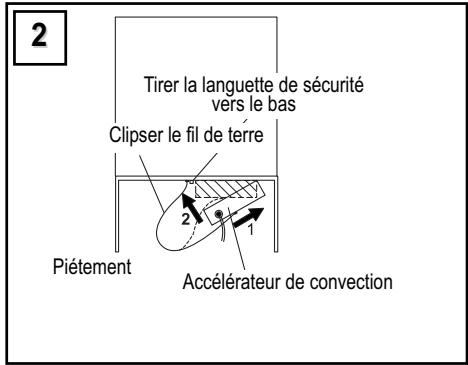

2 Tirer la languette de sécurité vers le bas Clipser le fil de terre Piétement Accélérateur de convection

2.3. Montage horizontal SANS déflecteur métallique

Ne pas utiliser le déflecteur métallique !
- Introduire le boîtier par le dessous du foyer déjà en place
- L'emboîter à fond et le faire pivoter pour que les aimants se plaquent bien contre la tôle de fond.
- Vérifier la bonne mise en place et rabattre la languette de sécurité.
- Raccorder le clip de mise à la terre sur le foyer, dans la découpe de la languette.
- Procéder au raccordement électrique.

FOYERS CONCERNES

1602Cristal
4900-4901-4902Diademe
5100-5101-5102Elodie
5600-5601-5602Empyrium
5800-5801-5802Equation
AgatheFlavie
AltimaFSU6
AravisFSU9
CaratGranit 20

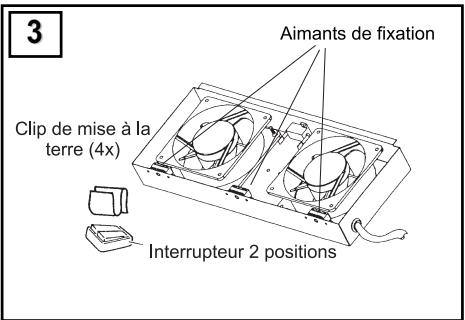

3 Aimants de fixation Clip de mise à la terre (4x) Interrupteur 2 positions

Granit Temporis

HF 102 / HF 103

HF 8955

Intégral 6

Intégral 9

Kantaa

Palatium

Onyx

Quartz

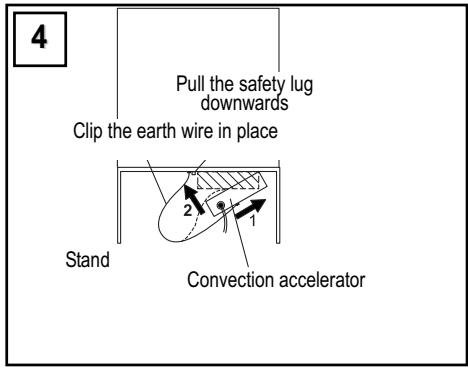

Tirer la languette de sécurité vers le bas Clipser le fil de terre 2 1 Piétement Accélérateur de convection

Result

Rubis

Taranis

Temporis

Univers

Vallauris

Valloire

Vanoise/ Vanoise R

2.4. Montage vertical SANS déflecteur métallique

APPAREILS CONCERNES

A) Foyers à vitre prismatique ou galbée FV 40

Vertal

Antibia

Antibia

Ne pas utiliser le déflecteur métallique !

  • Placer le boîtier de ventilation face à l'orifice rectangulaire prévu sur la face arrière du piétement (fig.5).
  • Le fixer en faisant reposer la patte de fixation inférieure sur le rebord inférieur de l'orifice rectangulaire du piétement. Les aimants se plaquent contre la face arrière du piétement (Fig. 5 et 6).
  • Raccorder le clip de mise à la terre sur le foyer, dans la découpe de la languette.
  • Procéder au raccordement électrique.

APPAREILS CONCERNES

B) Poêle à bois BEAUFORT

Ne pas utiliser le déflecteur métallique !

  • Placer le boîtier de ventilation face à l'orifice rectangulaire prévu sur la face arrière du piétement (fig.7).
  • Le fixer en faisant reposer la patte de fixation supérieure sur le rebord supérieur de l'orifice rectangulaire du piétement. Les aimants se plaquent contre la face arrière du piétement (Fig. 7 et 8).
  • Raccorder le clip de mise à la terre sur le foyer, dans la découpe de la languette.
  • Procéder au raccordement électrique.

5
Orifice rectangulaire
Aimants de fixation Patte de fixation inférieure

6
Aimant Clipser le fil de terre Arrière DA Piétement Accélérateur de convection

7
Orifice rectangulaire

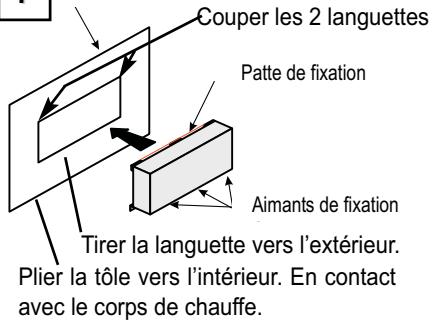

Couper les 2 languettes Patte de fixation Aimants de fixation Tirer la languette vers l'extérieur. Plier la tôle vers l'intérieur. En contact avec le corps de chauffe.

8
Clipser le fil de terre Accélérateur de convection Arrière Aimant

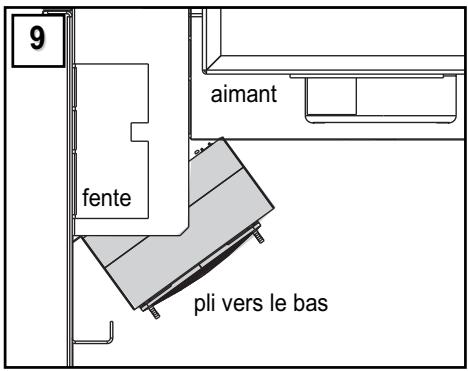

2.5. Montage incliné SANS déflecteur métallique

APPAREILS CONCERNES

"Toute prête" Vanoise-Vanoise R

9
aimant fente pli vers le bas

Cet appareil est conforme aux exigences des directives européennes :

  • Basse Tension 2006/95/CE du 12/12/06
  • Compatibilité Electro-Magnétique 2004/108/CE
  • DEEE 2002/96/CE du 27/01/03 relative aux Déchets des Equipements Electriques et Electroniques.

4. RACCORDEMENT ÉLECTRIQUE

Avant d'accéder aux dispositifs de connexion, tous les circuits d'alimentation doivent être mis hors tension.

4.1. Inventaire

Remarque: ce sachet interrupteur est identique pour les deux kits.

Il est composé des éléments suivants:

  • un interrupteur 2 positions, non-monté.
  • un câble électrique 4 conducteurs de 3 m de long, pour le raccordement de l'accélérateur de convection à l'interrupteur. Cette longueur permet de disposer d'une liberté suffisante pour placer l'interrupteur 2 positions à la meilleure place.
    Fil électrique 0,75 mm²; 6 cm (pontage)
  • L'amenée (3 x 0,75 mm²) de courant (220-230 V / 50 Hz) à l'interrupteur n'est pas fournie.
  • un domino, à couper en deux.

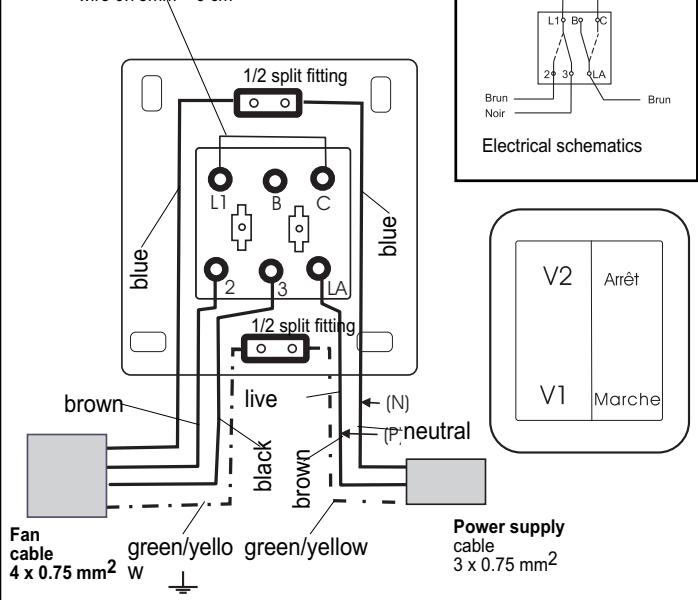

4.2. Raccordement électrique

  • Repérer la phase au départ du tableau électrique à l'aide d'un tournevis détecteur de courant. Le conducteur de phase (P) sera raccordé sur cette borne. Il devra passer par un dispositif de sécurité omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
  • Présenter la platine de connexion comme représenté, les lettres LA (Phase) disposée en bas à droite.
  • Préparer le pont électrique, 0,75 mm 2 , longueur de 6 cm.
  • Dénuder les 3 conducteurs de l'amenée de courant et les raccorder comme représenté (fig. 12):

  • le conducteur de phase (P) sur la borne LA.

  • le conducteur neutre (N) sur le 1/2 domino.
  • le conducteur de terre ( 1= ) sur l'autre 1/2 domino.

  • Ramener ensuite les 4 conducteurs du câble fourni (éventuellement raccourci) et le raccorder en respectant les couleurs (fig.12).

  • Fixer la platine à l'endroit réservé.
  • Placer le boîtier de l'interrupteur de telle sorte qu'il contienne l'ensemble de câblage en plaçant les dominos dans les coins et le clipser sur la platine.
  • Amener les 2 couvercles comme représenté et les clipser sur les interrupteurs.
  • Mettre sous tension et faire un essai de fonctionnement.

11

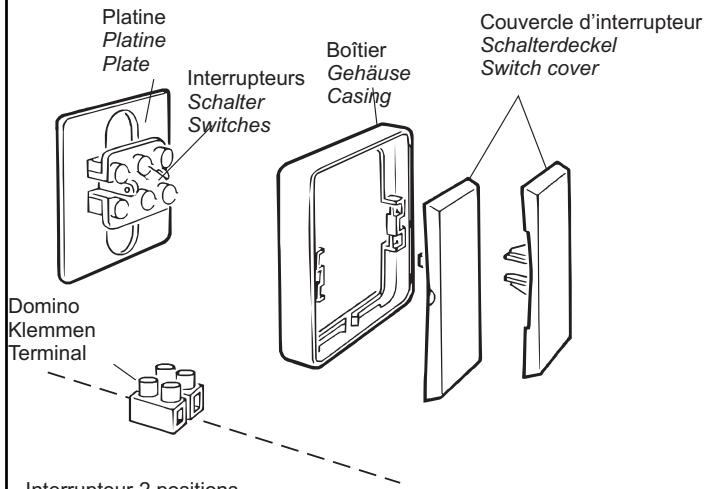

Platine Platine Plate Interrupteurs Schalter Switches Boîtier Gehäuse Casing Couvercle d'interrupteur Schalterdeckel Switch cover Domino Klemmen Terminal Interrupteur 2 positions

Interrupteur 2 positions
2 Stufenschalter
2 Positions switch

12
Pontage
fil 0,75mm 2 、6 cm
1/2 domino L1 B C bleu 2 3 LA 1/2 domino phase (brun) brun ventilateur câble 4x0,75mm² vert-jaune vert-jaune alimentation câble 3x0,75mm² N P neutre V2 Arrêt V1 Marche Schéma électrique

SUPRA Fixation du Kit Turbine 1000 - Raccordement électrique - 3

V2 Arrêt V1 Marche

5. ENTRETIEN

Après un certain temps d'utilisation, la poussière peut encrasser les grilles de protection. Le nettoyage peut se faire en déboîtant l'appareil vers le bas et en le ramenant vers l'avant du foyer (accès sous la margelle).

Laisser libre cet accès sous la margelle.

1. TECHNISCHE DATEN

"Toute prête" Vanoise-Vanoise R

9
aimant fente pli vers le bas

"Toute prête" Vanoise-Vanoise R

9 aimant fente pli vers le bas

  • HF 120C / HF 121C / HF 131C
  • Intégral 8
  • Granit 22 / 24 / 26

Utilizar obligatoriamente el deflector metálico

Granit Temporis

HF 102 / HF 103

HF 8955

Intégral 6

Intégral 9

Kantaa

Palatinum

Onyx

Quartz

4

Accélérateur de convection

Interrupteur 2 positions
2 Stufenschalter
2 Positions switch

12

Derivación

hilo de 0,75mm² 6 cm

V2 Arrêt V1 Marche

5. MANTENIMIENTO

Granit Temporis

HF 102 / HF 103

HF 8955

Intégral 6

Intégral 9

Kantaa

Palatinum

Onyx

Quartz

SUPRA Fixation du Kit Turbine 1000 - MANTENIMIENTO - 1

SUPRA Fixation du Kit Turbine 1000 - MANTENIMIENTO - 2
oli vers le bas
oli vers le bas
oli vers le bas
oli vers le bas
oli vers le bas

4. ELECTRICAL CONNECTION

Interrupteur 2 positions
2 Stufenschalter
2 Positions switch

12

Bridging

wire 0.75mm 2 6 cm

SUPRA Fixation du Kit Turbine 1000 - ELECTRICAL CONNECTION - 1
