MANUALE UTENTE Fixation du Kit Turbine 1000 SUPRA
I MANUALE D'INSTALLAZIONE E DI UTILIZZO
Questo apparechio e conforme alle norme EEC sulla compatibilita elettromagnetica 89/336/EEC e sulla bassa tensione 73/23/EEC.
LL'acceleratore di convezione è dotato di 2 ventilatori assiali. L'interruttore a 2 posizioni permette di far funzionare i ventilatori a 2 velocità.
Flusso del kit velocità massimai. 240 m³/h
Potenza assorbita 15 W
Intensità 120 mA
Tensione/Frequenza 220-230 V / 50 Hz
33 dB
2. MONTAGGIO DEL KTE 152
2.1. Inventario contenuto imballaggio
- un contenitore dell'acceleratore di convezione
- un deflettore metallico+viti di fissaggio (da utilizzare unicamente nel caso dei focolari classici)-
- un sacchetto interruttore (vedi §4 "Collegamento elettrico").
2.2. Montaggio orizzontale CON deflettore metallico
Utilizzare imperativamente un deflettore metallico
- Fissare il deflettore metallico sul contenitore (fig. 1).
- Introdurre il contenitore dalla parte inferiore del focolare già montato (fig. 2)
- -Incastrarlo fino in fondo e farlo ruotare in modo che le calamite si fissino bene contro la lamiera del fondo.
- Verificare la corretta installazione e abbassare la linguetta di sicurezza.
- Collegare il dispositivo di messa a terra sul focolare, nella sezionatura della linguetta.
- Procedere al collegamento elettrico.
1

Interruttore a 2 posizioni
Fissaggio
deflettore
Tirare la linguetta di
curezza verso il bass
Bloccare il filo da terra
2

Base d'appoggio
Acceleratore di convezione
2.3. Montaggio orizzontale SENZA deflettore metallico
Non utilizzare il deflettore metallico!
- Introdurre il contenitore dalla parte inferiore del focolare già montato
- Incastrarlo fino in fondo e farlo ruotare in modo che le calamite si fissino bene contro la lamiera del fondo
- Verificare la corretta installazione e abbassare la linguetta di sicurezza
- Collegare il dispositivo di messa a terra sul focolare, nella sezionatura della linguetta
- Procedere al collegamento elettrico.
Calamite di fissaggio
Granit Temporis
HF 102 / HF 103
HF 8955
Intégral 6
Intégral 9
Kantaa
Palatium
Onyx
Quartz
4
Tirare la linguetta di curezza verso il bass
Bloccare il filo da terra

Base d'appoggio
Acceleratore di convezione
Result
Rubis
Taranis
Temporis
Univers
Vallauris
Valloire
Vanoise/ Vanoise R
2.4. Montaggio verticale SENZA deflettore metallico
Non utilizzare il deflettore metallico!
- Posizionare la scatola di ventilazione di fronte al foro rettangolare previsto sul lato posteriore della base d'appoggio (fig. 5)

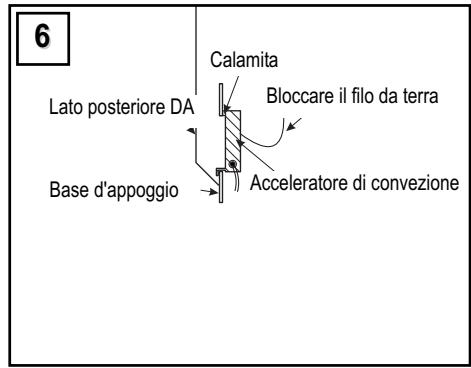

.- Fissarla facendo appoggiare il piedino di fissaggio inferiore sul bordo inferiore del foro rettangolare della base d'appoggio. Le calamite si fissano contro il lato posteriore della base d'appoggio (Fig. 5 e 6). - Collegare il dispositivo di messa a terra sul focolare, nella sezionatura della linguetta
- Procedere al collegamento elettrico.
APPARECCHI INTERESSATI
Non utilizzare il deflettore metallico!

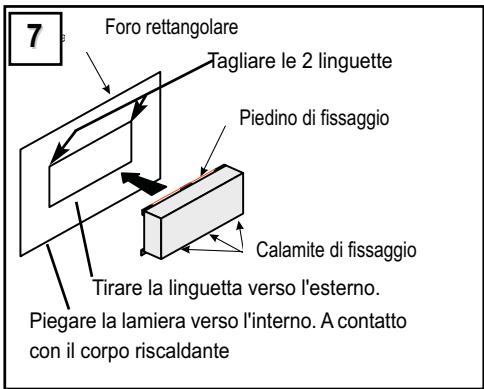

- Posizionare la scatola di ventilazione di fronte al foro rettangolare previsto sul lato posteriore della base d'appoggio (fig. 7).
- Fissarla facendo appoggiare il piedino di fissaggio superiore sul bordo superiore del foro rettangolare della base d'appoggio. Le calamite si fissano contro il lato posteriore della base d'appoggio (Fig. 7 e 8).
- Collegare il dispositivo di messa a terra sul focolare, nella sezionatura della linguetta.
- Procedere al collegamento elettrico.




2.5. Montaggio SENZA deflettore metallico
APPARECCHI INTERESSATI
Prima di accedere ai dispositivi di collegamento, tutti i circuiti di alimentazione devono essere messi fuori tensione.
4.1. Inventario
NB: il sacchetto per l'interruttore è identico per entrambi i kit.
Esso è composto dagli elementi seguenti:
- un interruttore a 2 posizioni, non montato
- un cavo elettrico a 4 conduttori lunghi 3 m per il collegamento dell'acceleratore di convezione all'interruttore. Questa lunghezza permette di avere una libertà sufficiente per posizionare al meglio l'interruttore a 2 posizioni.
- Filo elettrico 0,75 mm2 ; 6 cm (collegamento a ponte).
- Il dispositivo di alimentazione (3x 0,75 mm2) della corrente (220 V/50 Hz) all'interruttore non è fornito.
- Un domino da tagliare in due.
11

4.2. Collegamento elettrico
- Ripetere la fase all'inizio del pannello elettrico per mezzo di un cacciavite elettrico. Il conduttore di fase (P) sarà collegato su questo morsetto e dovrà passare da un dispositivo di sicurezza omnipolare dalla distanza di apertura dei contatti di almeno 3 mm.
- Presentare la piastrina di collegamento come raffigurato, con le lettere LA (Fase) posizionate in basso a destra.
- Preparare il ponte elettrico, 0,75 mm2, lunghezza 6 cm.
- Scoprire i 3 conduttori dell'alimentazione di corrente e collegarli come raffigurato (fig. 12):
- il conduttore di fase (P) sul morsetto LA
- il conduttore neutro (N) sul 12 domino
- il conduttore da terra sull'altro 12 domino
- Recuperare quindi i 4 conduttori del cavo fornito (eventualmente accorciato) e collegarlo rispettando i colori (fig. 12).
- Fissare la piastrina nel punto indicato.
- Posizionare il contenitore dell'interruttore in modo che possa contenere l'insieme dei cavi sistemando i domino negli angoli e fissarli sulla piastrina.
- Posizionare i 2 coperchi come indicato e fissarli sugli interruttori.
- Mettere sotto tensione e procedere ad un test di funzionamento.
12
Collegamento a ponte

5. MANUTENZIONE
Dopo un certo periodo di utilizzo, la polvere può incrostare le griglie di protezione. La pulitura può essere effettuata portando l'apparecchio verso il basso e posizionandolo verso la parte anteriore del focolare (accesso sotto il puteale).
Lasciare libero questo accesso sotto il puteale
