Häufig gestellte Fragen - Fixation du Kit Turbine 1000 SUPRA

Wie befestige ich das Turbinenkit 1000 am Ofen?

Befolgen Sie die Anleitung: Befestigen Sie die Wandhalterung, schließen Sie den Warmluftkanal an und stecken Sie die Turbine in eine 230V-Steckdose.

Wie hoch ist die elektrische Leistung der Turbine?

Die Turbine verbraucht ca. 50 W, wird an 230V Netzstrom angeschlossen.

Kann ich den Ofen ohne Turbine benutzen?

Ja, der Ofen funktioniert unabhängig, aber die Turbine optimiert die Wärmeverteilung im Raum.

Wie reinige ich die Ofenscheibe?

Verwenden Sie einen speziellen Ofenglasreiniger oder weißen Essig, nach vollständiger Abkühlung.

Welcher Sicherheitsabstand ist um den Ofen einzuhalten?

Halten Sie mindestens 1 Meter Abstand zu brennbaren Materialien (Möbel, Vorhänge) ein.

Wo finde ich Ersatzteile für die Turbine?

Kontaktieren Sie den SUPRA-Kundendienst oder einen autorisierten Händler, um das Turbinenkit oder Dichtungen zu bestellen.

Ist der Ofen mit einem vorhandenen Schornstein kompatibel?

Ja, vorausgesetzt der Kamin ist für Rauchgase bis 350°C geeignet und entspricht den DTU 24.1 Normen.

Wie stelle ich die Geschwindigkeit der Turbine ein?

Die Turbine verfügt über einen integrierten elektronischen Drehzahlregler, der am Bedienfeld zugänglich ist.

Wie oft wird eine Schornsteinreinigung empfohlen?

Die Schornsteinreinigung sollte zweimal jährlich durchgeführt werden, einmal während der Heizperiode.

Ist das Geräusch der Turbine störend?

Der Geräuschpegel ist niedrig (unter 40 dB), vergleichbar mit einem leisen Ventilator.

BEDIENUNGSANLEITUNG Fixation du Kit Turbine 1000 SUPRA

D AUFSTELLUNGS- UND BEDIENUNGSANLEITUNG

Dieses Gerät entspricht den EEC Vorschriften über elektromagnetische Verträglichkeit 89/336/EEC und die Niederspannungsrichtlinie 73/23/EEC.

Das Gebläse-Set ist mit 2 Axial-Gebläse versehen. Der doppelte E-Schalter steuert die 2 Geschwindigkeiten der Gebläse.

Max. Luftmenge	240 m3/h
Stromleistung	15 W
Intensität	120 mA
Spannung	220-230 V / 50 Hz
	33 DbA

2. AUFBAU VON KTE 152

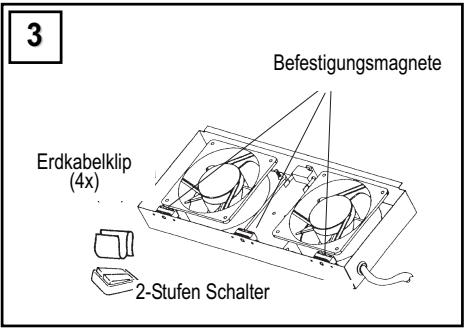

2.1. Lieferumfang

• Gebläsegehäuse
• Ablenkblech + Befestigungsschrauben: darf nur im Fall der klassischen Einsätze benutzt werden.
• ein Schalterbeutel (s. § 4 "Elektrischer Anschluß")

2.2. Horizontaler Aufbau MIT Ablenkblech

Betroffene Feuerstätten

- Klassisch-(148,150,152,158,160,162,168, ...-(B,C,D,VL,VLD)

HF 150C / D HF 152C / D

HF 162C

Amelie

Das Umlenblech immer befestigen!

• Das Ablenkblech am Gehäuse befestigen (Abb.1).
• Das Gehäuse unter dem Einsatz einbringen.
• Komplett einfügen und hoch klappen, bis die Magnete am Bodenblech fassen (Abb.2).
• Die richtige Stellung durchprüfen und die Sicherheitslasche umbiegen
• Der Clips des Erdungskabels an der Ansparung der Sicherheitslasche einfügen.
• Den elektrischen Anschluss durchführen.

2.3. Horizontaler Aufbau OHNE Ablenkblech

Das Umlenblech nicht befestigen!

• Das Gehäuse unter dem Einsatz einbringen.
• Komplett einfügen und hoch klappen, bis die Magnete am Bodenblech fassen.
• Die richtige Stellung durchprüfen und die Sicherheitslasche umbiegen
• Der Clips des Erdungskabels an der Ansparung der Sicherheitslasche einfügen.
• Den elektrischen Anschluss durchführen.

Betroffene Feuerstätten

1602	Cristal
4900-4901-4902	Diademe
5100-5101-5102	Elodie
5600-5601-5602	Empyrium
5800-5801-5802	Equation
Agathe	Flavie
Altima	FSU6
Aravis	FSU9
Carat	Granit 20

Granit Temporis

HF 102 / HF 103

HF 8955

Intégral 6

Intégral 9

Kantaa

Palatium

Onyx

Quartz

Result

Rubis

Taranis

Temporis

Univers

Vallauris

Valloire

Vanoise/ Vanoise R

2.4. Vertikaler Aufbau OHNE Ablenkblech

Betroffene Feuerstätten

Prismatische Einsätze, mit prismatische bzw. gewölbte Scheibe.

FV40

Vertal

Das Umlenkblech nicht benutzen!

• Das Gehäuse unter dem Einsatz einbringen (Abb.5).
• Um das Gehäuse zu befestigen soll der untere Befestigungswinkel auf die Unterkante der Fußgestellöffnung liegen. Die Magnete sind auf der Hinterseite des Fußgestell (über die Öffnung) zu befestigen (Abb.5 und 6).
• Der Clips des Erdungskabels an der Ansparung der Sicherheitslasche einfügen.
• Den elektrischen Anschluss durchführen.

5
Rechteckige Öffnung

6

Betroffene Feuerstätten

B) Kaminhofen Beaufort.

Das Umlenkblech nicht benutzen!

• Das Gehäuse unter dem Einsatz einbringen (Abb.7).
• Um das Gehäuse zu befestigen soll der }obere Befestigungswinkel auf die Oberkante der Fußgestellöffnung liegen. Die Magnete sind auf der Hinterseite des Fußgestell (unter die Öffnung) zu befestigen (Abb.7 und 8).
• Der Clip des Erdungskabels an der Ansparung der Sicherheitslasche einfügen.
• Den elektrischen Anschluss durchführen.

7
Rechteckige Öffnung

8

2.5. Aufbau OHNE Ablenkblech

Betroffene Feuerstätten

4. ELEKTRISCHER ANSCHLUß

Bevor man den E-Anschluß ausführt, muß der Stromkreis außer Spannung gemacht werden.

4.1. Lieferumfang

Bemerkung: dieser Schalterbeutel ist mit den beiden Gebläsekits mitgeliefert.

Er besteht aus:

• ein 2 Stufen-Schalter, nicht aufgebaut.
  ein E-Draht 0,75 mm²; 6 cm (By-Pass)
• ein 4 drahtiges E-Kabel von 3 m Länge geliefert. Diese Länge ist ausreichend um eine vernünftige Stelle zu finden für den Schalter.
• Das E-Zuleitungskabel (3 x 0,75 mm²) zum Schalter gehört nicht zum Lieferumfang.
• eine Lüsterklemme. Diese wird in zwei getrennt.

4.2. Elektrischer Anschluß

• Auf der Stromzufuhr die Phase P mit einem Elektroschrauber auffinden. Der Phasenleiter wird auf diese Klemme angesteckt und muss eine omnipolare Sicherheitseinrichtung haben, mit einem Abstand zwischen den Kontakten von mindestens 3 mm.
  • Die Anschlussplatine des Schalters so vorlegen, dass die Buchstaben LA (Phase) unten rechts ist.
  • Die drei Drähte der Stromzufuhr entblößen und wie abgebildet (Abb. 12) anschließen:
• Phasenleiter (P) an Klemme LA.
• Nulleiter (N) an die halbe Lüsterklemme.
• Erdleitung (⊥) an die andere halbe Lüsterklemme.
• Das mitgelieferte Vierfachleiterkabel (eventuell gekürzt) in die Platine einführen und wie abgebildet anschließen.
  • Die Platine an die ausgesuchte Stelle befestigen.
  • Die beiden Deckel wie abgebildet aufclipsen.
  • Die E-Spannung anlegen und ein Probelauf durchführen.

11

12
By-Pass
Leiterkabel 0,75 mm² - 6 cm

5. WARTUNG

Nach einer längeren Betriebszeit können sich eventuell die Luftgitter mit Staub verschmutzen. Das Gebläse muß hervor genommen werden.

Der Zugang über dem Holzlagerfach muß frei bleiben.
