| Intitulé | Description |
|---|---|
| Type de produit | Motorisation de porte de garage |
| Caractéristiques techniques principales | Système de motorisation à chaîne, compatible avec les portes de garage sectionnelles et basculantes |
| Alimentation électrique | 230 V AC |
| Dimensions approximatives | Dimensions du moteur : 40 x 30 x 20 cm |
| Poids | Environ 10 kg |
| Compatibilités | Compatible avec la plupart des portes de garage standard |
| Type de batterie | Non applicable (système filaire) |
| Tension | 230 V |
| Puissance | 600 W |
| Fonctions principales | Ouverture et fermeture automatique de la porte, télécommande incluse, sécurité anti-revers |
| Entretien et nettoyage | Vérifier régulièrement le système de chaîne et lubrifier si nécessaire |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service client Chamberlain |
| Sécurité | Système de sécurité intégré pour éviter les accidents, conforme aux normes CE |
| Informations générales utiles | Installation recommandée par un professionnel pour garantir la sécurité et le bon fonctionnement |
FOIRE AUX QUESTIONS - HC500ML-2 CHAMBERLAIN
Questions des utilisateurs sur HC500ML-2 CHAMBERLAIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Automatisme de porte au format PDF gratuitement ! Retrouvez votre notice HC500ML-2 - CHAMBERLAIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HC500ML-2 de la marque CHAMBERLAIN.
MODE D'EMPLOI HC500ML-2 CHAMBERLAIN

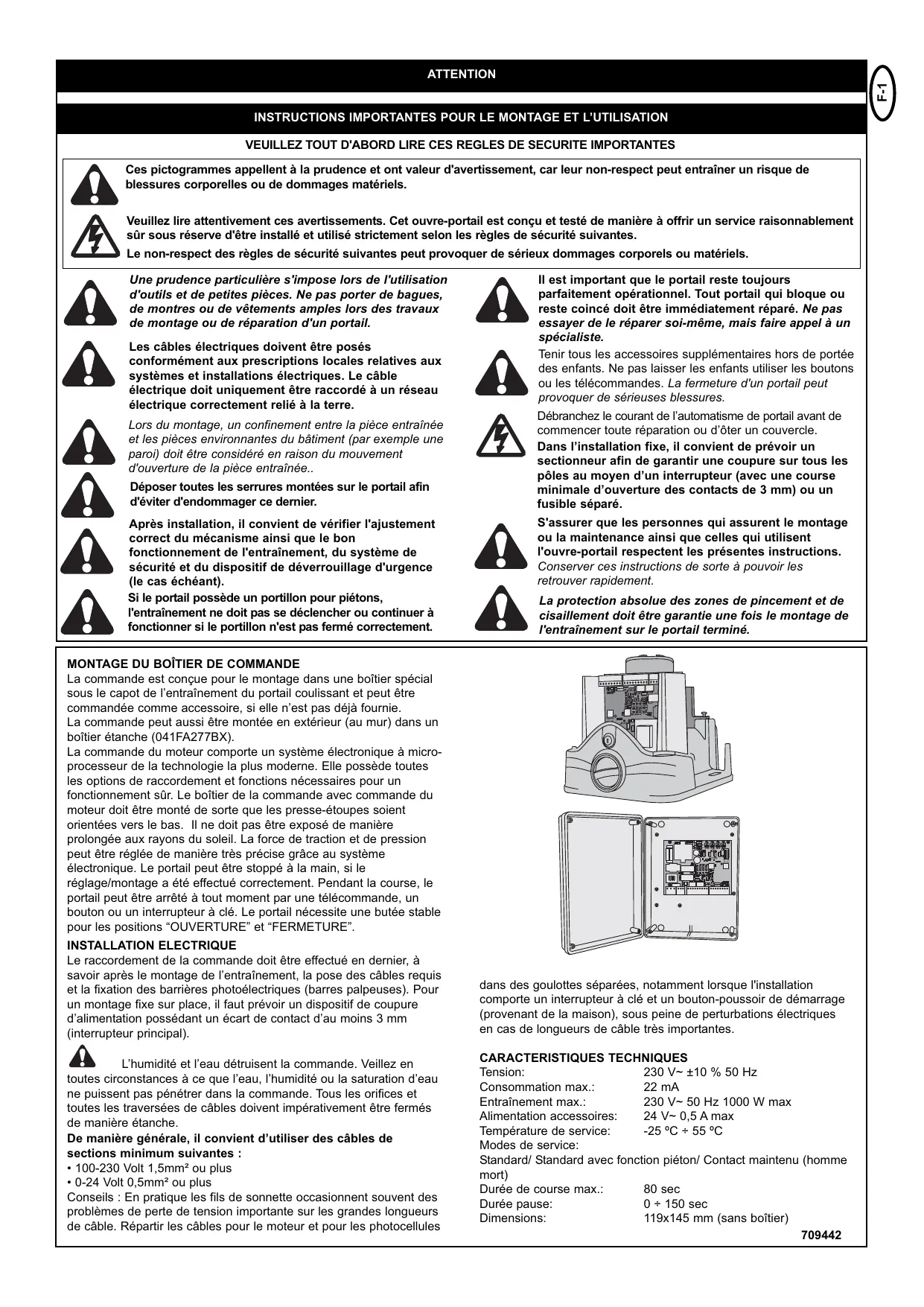

Ces pictogrammes appellent à la prudence et ont valeur d'avertissement, car leur non-respect peut entraîner un risque de blessures corporelles ou de dommages matériels.
Veuillez lire attentivement ces avertissements. Cet ouvre-portail est conçu et testé de manière à offrir un service raisonnablement sûr sous réserve d'être installé et utilisé strictement selon les règles de sécurité suivantes.
Le non-respect des règles de sécurité suivantes peut provoquer de sérieux dommages corporels ou matériels.
Une prudence particulière s'impose lors de l'utilisation d'outils et de petites pièces. Ne pas porter de bagues, de montres ou de vêtements amples lors des travaux de montage ou de réparation d'un portail.
Les câbles électriques doivent être posés conformément aux prescriptions locales relatives aux systèmes et installations électriques. Le câble électrique doit uniquement être raccordé à un réseau électrique correctement relié à la terre.
Lors du montage, un confinement entre la pince entraînée et les pièces environnantes du bâtiment (par exemple une paroi) doit être considéré en raison du mouvement d'ouverture de la pince entraînée.
Déposer toutes les serrures montées sur le portail afin d'éviter d'endommager ce dernier.
Après installation, il convient de vérifier l'ajustement correct du mécanisme ainsi que le bon fonctionnement de l'entrainement, du système de sécurité et du dispositif de déverrouillage d'urgence (le cas échéant).
Si le portail possède un portillon pour piétons, l'entraînement ne doit pas se déclencher ou continuer à fonctionner si le portillon n'est pas fermé correctement.
Il est important que le portail reste toujours parfaitement opérationnel. Tout portail qui bloque ou reste coincé doit être immédiatement réparé. Ne pas essayer de le réparer soi-même, mais faire appel à un spécialiste.
Tenir tous les accessoires supplémentaires hors de portée des enfants. Ne pas laisser les enfants utiliser les boutons ou les télécommandes. La fermeture d'un portail peut provoquer de sérieuses blessures.
Débranche le courant de l'automatisation de portail avant de commencer toute réparation ou d'ôter un couvercle.
Dans l'installation fixe, il convient de prévoir un sectionneur afin de garantir une coupure sur tous les pôles au moyen d'un interrupteur (avec une course minimale d'ouverture des contacts de 3 mm) ou un fusible séparé.
S'assurer que les personnes qui assurent le montage ou la maintenance ainsi que celles qui utilisent l'ouvre-portail respectent les générales instructions.
Conserver ces instructions de sorte à pouvoir les retrouver rapidement.
La protection absolue des zones de pincement et de cisaillement doit être garantie une fois le montage de l'entraînement sur le portail terminé.

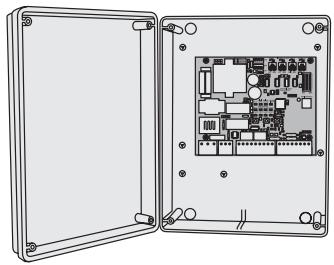

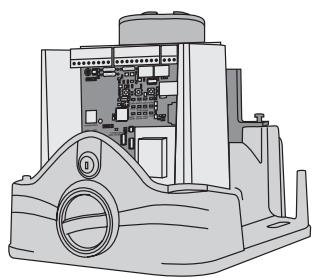

Montage du boitier de commande
La commande est concise pour le montage dans un boîtier spécial sous le capot de l'entraînement du portail coulissant et peut être commandée comme accessoire, si elle n'est pas déjà fournie.
La commande peut aussi être montée en extérieur (au mur) dans un boîtier étanche (041FA277BX).
La commande du moteur comporte un système électronique à microprocesseur de la technologie la plus moderne. Elle possède toutes les options de raccordement et fonctions nécessaires pour un fonctionnement sur. Le boîtier de la commande avec commande du moteur doit être monté de sorte que les pressé-étoupes soient orientées vers le bas. Il ne doit pas être exposé de manière prolongée aux rayons du soleil. La force de traction et de pression peut être réglée de manière très précise grâce au système électronique. Le portail peut être stoppé à la main, si le réglage/montage a été effectué correctement. Pendant la course, le portail peut être arrêté à tout moment par une télécommande, un bouton ou un interrupteur à clé. Le portail nécessite une butée stable pour les positions "OUVERTURE" et "FERMETURE".
Installation electrique
Le raccordement de la commande doit être effectué en dernier, à savoir après le montage de l’entraînement, la pose des câbles requis et la fixation des barrières photoélectriques (barres palpeuses). Pour un montage fixe sur place, il faut prévoir un dispositif de coupure d’alimentation possédant un écart de contact d’au moins 3 mm (interrupteur principal).
L'humidité et l'eau détruisent la commande. Veillez en
toutes circonstances à ce que l'eau, l'humidité ou la saturation d'eau ne puissent pas pénétrer dans la commande. Tous les orifices et toutes les traversées de câbles doivent impérativement être fermés de manière étanche.
De manière générale, il convient d'utiliser des câbles de sections minimum suivantes :
100-230 Volt 1,5mm² ou plus
- 0-24 Volt 0,5mm² ou plus
Conseils : En pratique, les fils de sonnette occasionnent souvent des problèmes de perte de tension importante sur les grandes longueurs de câble. Répartir les câbles pour le moteur et pour les photocellules.
Dans des goulottes séparées, notamment lorsqu'ellest installation comporte un interrupteur à clé et un bouton-poussoir de démarrage (provenant de la maison), sous peine de perturbations électriques en cas de longueurs de câble très importantes.
Tension: 230V ± 10% 50Hz
Consommation max.: 22 mA
Entrainement max.: 230 V~50 Hz 1000 W max
Alimentation accessoires: 24 V~ 0,5 A max
Température de service: -25 °C ÷ 55 °C
Modes de service:
Standard / Standard avec fonction piéton / Contact maintenu (homme mort)
Durée de course max. : 80 sec
Durée pause: 0 ÷ 150 sec
Dimensions: 119x145 mm (sans boîtier)

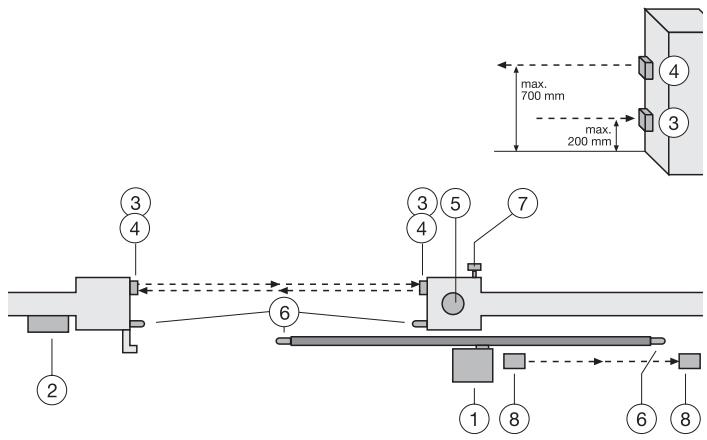

Configuration typique d'une installation
- Entraînement avec commande
L'entraînement se trouve sur la plaque de montage à hauteur réglable
- Commande (si montée à l'extérieur)
Si la commande est montée à l'extérieur (boîtier de montage externe nécessaire), les câbles et alimentations doivent être posés comme il convient.
- Barrière photoélectrique (771EML) 150-200 mm (option)
Première barrière photoélectrique. Sécurise les personnes
- Barrière photoélectrique (771EML) 700 mm (option)
Deuxième barrière photoélectrique. Sécurise les véhicules et objets plus élévés
- Clignantant
Signal optique important du mouvement du portail
- Barre palpeuse (option)
Bloque la porte en cas de contact. Les barres palpeuses peuvent être placées sur le portail ou sur les montants. Si le portail comporte des ouvertures de plus de 45mm, il est nécessaire de placer une barre palpeuse sur le montant (accessoires). Si nécessaires, les barres palpeuses doivent être placées jusqu'à 2,5m de hauteur.
- Interrupteur à clé (option)
Est placé à l'extérieur. Le portail s'ouvre avec une clé ou à la saisie d'un code.
- Barrière photoélectrique (option)
Sécurise l'ouverture du portail. On peut se passer de cette barrière photoélectrique quand la construction empêche que des personnes poussent accéder à cette zone. Il est aussi possible de monter ici une barre palpeuse.
La commande satisfait aux directives EN exigeées les plus
récentes. Une de ces directives stipule que les forces de fermeture au bord du portail ne doivent pas excéder 400 N (40 kg) dans les 500 mm précédant la position fermée du portail. A plus de 500 mm, la force maximale admise au bord de portail est de 1400 N (140 kg). Si cela n'est pas garanti, une barre palpeuse doit impérativement être placée jusqu'à une hauteur de 2,5 m sur le portail ou sur le montant d'en face (EN12453).

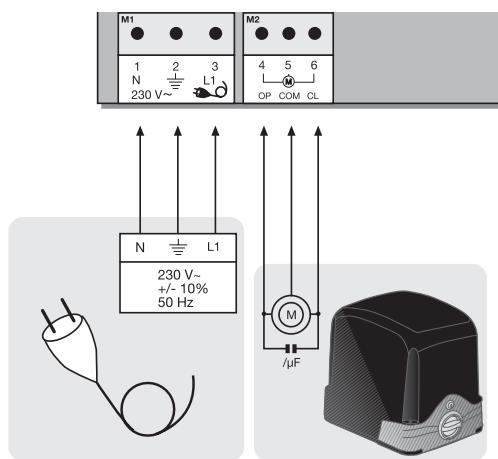

Moteur
Raccordez le moteur à la commande exactement comme l'indique le plan de connexion.
Borne 4 câble noir
Borne 5 câble bleu
Borne 6 câble marron
Les câbles du condensateur livré avec les moteurs doivent être branchés avec les câbles du sens de rotation dans les bornes OP et CL. Veillez à ce que le condensateur soit correctement raccordé aux bornes et qu'il ait un bon contact électrique. Le condensateur est responsable de la force exercée par le moteur.
Remarque: Si d'autres moteurs/entraînements que le nôtre sont raccordés, il peut s'avérer nécessaire de permuter les câbles des bornes 4 + 6 pour assurer un bon fonctionnement. Se référer à la "Première mise en service", lorsque la commande ne produit pas le bon sens de marche du portail. Voir aussi les instructions concernant le raccordement d'interrupteur de fin de course.

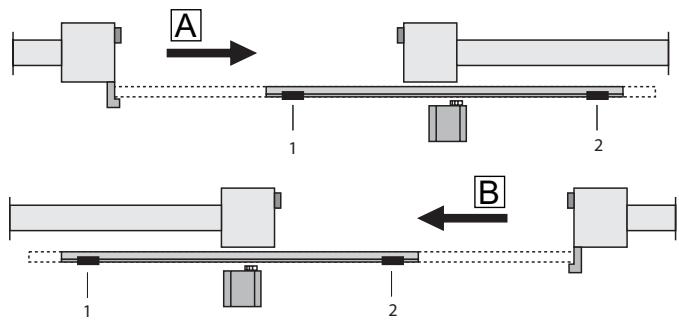

Raccordement d 'interrupteur de fin de COURSE
Modèle 2005: Le câble est relié à la broche CN2 par le connecteur. Autres modèles: Il n'y a pas de connecteur sur l'interrupteur de fin de course. Un connecteur à câble court est fourni à l'achat d'une commande. Les deux câbles sont reliés par une jonction par brasage ou par une jonction de bloc. Des systèmes d'interrupteur de fin de course de différentes sortes peuvent être raccordés à la commande. Le fin de course doit avoir 2 contacts NF (contact normalement fermé). Pour le raccordement correct, voir l'illustration. Positionnement des aimants sur le portail par rapport à l'interrupteur de fin de course magnétique:
L'aimant portant l'inscription 1 doit toujours être monté à gauche sur la crémaillère.
L'aimant portant l'inscription 2 doit toujours être monté à droite sur la crémaillère.
Remarque: Avant la première mise en service, il faut contrôler à nouveau le bon fonctionnement à l'aide des DEL de contrôle.
Remarque: Pour un sens d'ouverture correct, veuillez contrôler la position du commutateur DIP 7.

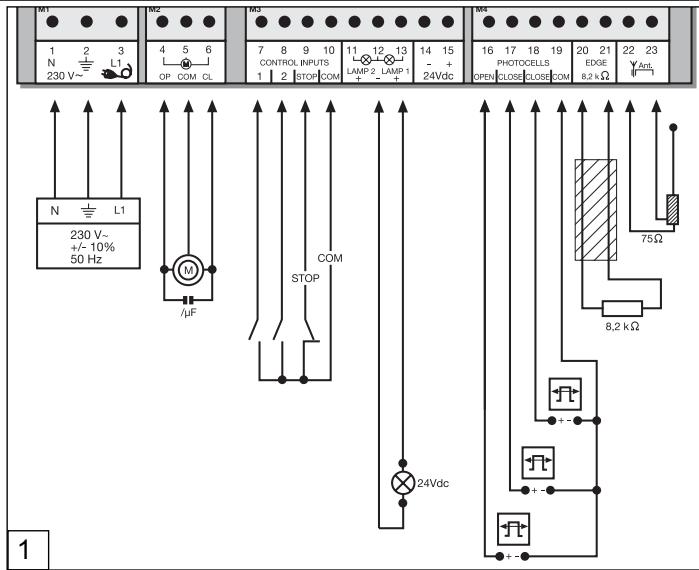

CONFIGURATION DE LA COMMANDE
| POINT | DESCRIPTION | FONCTION |
| 1 | M1, borne :1,2,3 | alimentation |
| 2 | M2, borne :4,5,6 | entrainment |
| 3 | M3, borne :7,10 | Générateur d'impulsions canal 1 |
| borne :8,10 | Générateur d'impulsions canal 2 | |
| borne :9,10 | Bouton d'arrêt d'urgence/ doit être ponté si interrupteur non raccordé | |
| borne :11,12 | aucune fonction | |
| borne :12,13 | clignotant | |
| borne :14,15 | raccordement pour accessoires 24 V | |

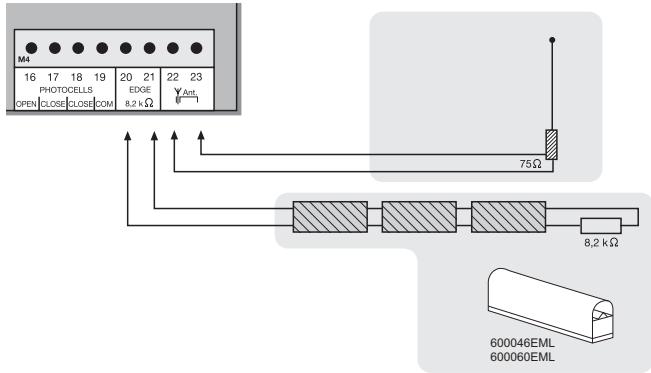

| 4 | M4, borne:16,19 | barrière photoélectrique optionnelle OUVERTURE |
| borne :17,19 | barrière photoélectrique optionnelle FERMETURE | |
| borne :18,19 | barrière photoélectrique principale FERMETURE | |
| borne :20,21 | barre palpeuse 8,2 Kohm | |
| borne :22,23 | antenne | |

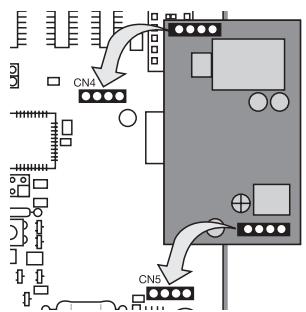

| 5 | CN4/CN5, connecteur | broches module radio |

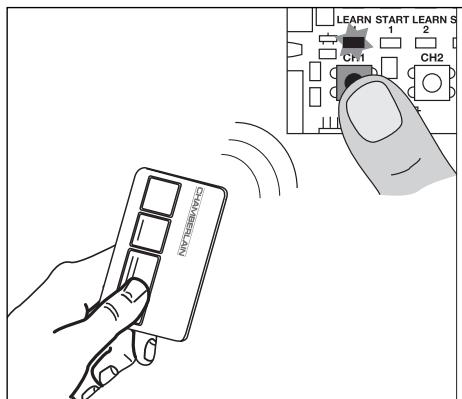

| 6 | CH1, bouton | programmer/effacer télécommande canal 1 |
| 7 | CH2, bouton | programmer/effacer télécommande canal 2 |

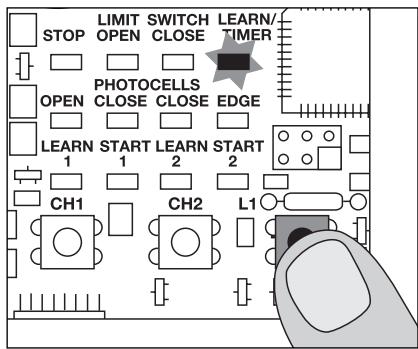

| 8 | L1, bouton | programmer course |
| 9 | JMP1, cavalier | programmation barrière photoélectrique |
| 10 | DIP1 | bloc commutateurs DIP |
| 11 | PT4, potentiamètre | aucune fonction |
| 12 | PT3, potentiamètre | réglage de force |
| 13 | PT2, potentiamètre | fermeture automatique |
| 14 | PT1, potentiamètre | frein |
| 15 | CN2, connecteur | fin de course magnétique |
| 16 | CN3, connecteur | aucune fonction |
| 17 | CN1, connecteur | aucune fonction |
DESCRIPTION DES DEL
| Les DIODES ROUGES doivent être éteintes. Tout diode rouge allumée en permence indique une erreur devant être corrigée (sauf pour les photocellules Failsafe non installées: voir description "barrière photoélectrique") (exemple: court-circuit, photo-cellules activées/ou barre palpeuse) | |
| POINT | DESCRIPTION |
| DEL A | ROUGE Programmation/Annulation radio canal 1 |
| DEL B | ROUGE Signal recu sortie d'impulsions canal 1 |
| DEL C | ROUGE Programmation/Annulation radio canal 2 |
| DEL D | ROUGE Signal recu sortie d'impulsions canal 2 |
| DEL E | ROUGE Barrière photoélectrique active en OUVERTURE |
| DEL F | ROUGE Barrière photoélectrique active en FERMETURE |
| DEL G | ROUGE Barrière photoélectrique active en FERMER |
| DEL H | ROUGE Barre palpeuse |
| DEL I | VERT Arrêt d'urgence |
| DEL J | JAUNE Fin de course OUVERTURE |
| DEL K | JAUNE Fin de course FERMETURE |
| DEL L | ROUGE Apprentissage de la course |
| PROGRAMMES La commande possède 3 modes de service (programmes). On règla le programme souhaité au moyen du commutateur DIP “ON” (MARCHE) ou “OFF” (ARRÊT). | ||
| DIP 1 | Marche Arrêt | Attribué à différents modes de service de l'entrainment. (voir tableau à part) |
| DIP 2 | Marche Arrêt | |
| DIP 3 | Marche Arrêt | |
| DIP 4 | Marche | Le Soft Stop (ralentissement) est actif. Le Soft Stop est activé 2 secondes avant la fin de course. L'entrainment ne s'arrête que lorsque les fins de course sont atteintes ou lorsque la phase Soft Stop maximum (10 sec.) est atteinte. |
| Arrêt | Le Soft Stop (ralentissement) est désactivé. Dans les deux sens OUVERTURE/FERMETURE, l'entrainment s'arrête dès que l'interrupteur de fin de course est atteint. | |
| DIP 5 | Marche | Réglage des barrières photoélectriques à suturetés intégrée Chamberlain (771EML), conforme à EN60335-2-103 |
| Arrêt | Réglages des barrières photoélectriques Chamberlain (263EML) ou autres | |
| DIP 6 | Marche | Fonction anticipée du clignotant 2 secondes avant le démarrage de l'entrainment. |
| Arrêt | Fonction anticipée du clignotant désactivée | |
| DIP 7 | Marche | voir B |
| Arrêt | voir A | |
| DIP 8 | aucune fonction | |
Coupez toujours l'alimentation électrique de l'électronique de commande avant de procéder à toute modification, sinon elles ne seront prises en compte!
PT1 (potentiomètre 1): FREIN (BRAKE)
L'entraînement s'arrête lorsque le portail a atteint ses fins de course. En fonction de son poids et de son type de fonctionnement, le portail en mouvement continue encore un peu sa course dans sa lancée. La fonction de freinage permet de freiner activement le portail afin de minimiser cette course.
Potentiomètre tourné complètement à gauche = frein INACTIF
PT2 (potentiométrie 2): fermeture automatique (TIMER TO CLOSE)
Le temps d'attente du portail en position OUVERTE avant fermeture peut être défini : 0-150 sec. Après écoulement de la durée réglée, le portail se ferme. Uniquement possible si les photocellules failsafe 771EML sont branchées. (Fonction impossible en fonctionnement homme mort et séparation de canaux)
PT3 (potentiomètre 3) : réglage de la force (force)
On définit la force avec laquelle le moteur doit travailler. La force nécessaire dépend du poids et de la fonction du portail.
PT4 (potentiomètre 4): capteur RPM
aucune fonction
PT1
PT2
PT3
PT4
BRAKE
OFF MAX
TIMER TO CLOSE
OFF MAX
FORCE
MIN MAX
RPMsensor
OFF MAX
Coupez toujours l'alimentation électrique de l'électronique de commande avant de procéder à toute modification, sinon elles ne seront prises en compte!
Tableau séparé pour le réglage des modes de service
| DIP1 | DIP2 | DIP3 | Impulsion/Canal 1 | Impulsion/Canal 2 | |
| Standard | MARCHE | MARCHE | ARRÊT | 1. impulsion ouvre, la suivante arrêté, la suivante ferme, la suivante arrêtéUne impulsion pendant la fermeture ouvreUne impulsion pendant la pause ferme immédiatement le portail | 1. impulsion: le portail s'ouvre sur une course de 10 secondes.L'impulsion suivante ferme le portail, l'impulsion suivante réouvre le portail |
| Standard & fonction piéton | ARRÊT | MARCHE | ARRÊT | 1. impulsion ouvre, la suivante ferme, la suivante arrêtéUne impulsion pendant la pause ferme immédiatement le portail | 1. impulsion pour ouverture piéton, le portail est ouvert pendant 10 secondes (fixe) |
| Homme mort (contact maintainu) | ARRÊT | ARRÊT | ARRÊT | signal continu nécessaire pour l'ouverture, le relâchement entraîne l'arrêtTélécommande désactivée, dispositifs de sécurité déactivés, les interrupteurs de fin de course sont actifs | signal continu nécessaire pour la fermeture, le relâchement entraîne l'arrêtTélécommande désactivée, dispositifs de sécurité déactivés, les interrupteurs de fin de course sont actifs |
Remarque: Si les dispositifs de sécurité nécessaires (barrière photoélectrique/barre palpeuse) sont endommagés, ou lorsque les dispositifs toujours actifs (commutateur) ou programmes ne sont pas raccordés, la commande fonctionne uniquement en homme mort. Voir la description. Pour une correction éventuelle, contrôlez le statut des DEL ou référéz-vous à la description de la fonction et aux “Questions fréquemment posées”.
Barrieres photolectriques (OPTION)
Les barrières photoélectriques seront à sécuriser le portail et doivent être utilisées. Leur emplacement de montage dépend de la construction du portail. Selon EN12453, une paire de barrières photoélectriques doit être installée à une hauteur de 200mm ; une deuxième paire dans la même position à une hauteur de 700mm. Il est possible d'installer une troisième paire de barrières photoélectriques en option. Les barrières photoélectriques se constituent d'un émetteur et d'un récepteur et doivent se faire face. Le boîtier des barrières photoélectriques (plastique) s'ouvre avec un tournevis. La barrière photoélectrique se fixe au mur au moyen de vis et de chevilles. Il est possible d'utiliser deux systèmes de barrières photoélectriques différents. (voir description de commutateur DIP) Si la fonction „Fermeture automatique" est souhaitée, il faut installer la barrière photoélectrique à sécurité intégrée Chamberlain. Il n'est pas possible de combiner les barrières photoélectriques. Le système à sûreté intégrée Chamberlain (système à 2 cables) possède des deux côtés une petite DEL visible de l'extérieur (lumière) pour indiquer l'état de la barrière photoélectrique. Il existe deux modèles de barrière photoélectrique à sûreté intégrée Chamberlain. L'une des variantes est parfaitement appropriée pour le montage sur des murs qui se font face. L'autre est idéale pour le montage sur l'intérieur du portail car les armatures sont déjà comprises pour le montage.
Diagnostic de la barrière phototélectrique à sûreté intégrée Chamberlain
DEL allumée = OK
DEL clignote = la barrière phototéléctrique bloque la commande
DEL éteinte = pas de courant, mauvais raccordement ou polarisation incorrecte
Diagnostic de la commande
DEL éteinte = OK
DEL constamment allumée = commande verrouillée
DEL clignote = OK aucune barrière photoélectrique raccordée
Section de câble: 0,5mm² ou plus.
Ne pas utiliser de câbles rigides. Ne pas poser en parallèle avec des câbles 230 V ou dans la même gaine.
- A effectuer lors du branchement / retrait d'un jeu de photocellules
- Coupe l'alimentation électrique de l'électronique de commande.

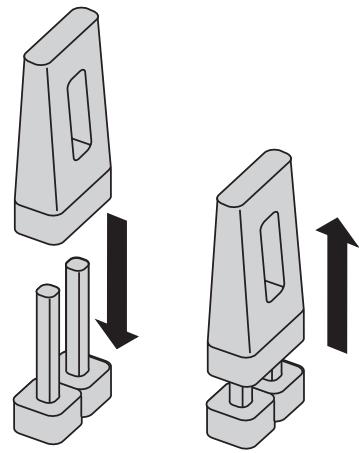

- Placez le cavalier (Jumper) sur les deux broches prévues à cet effet.
- Placez le commutateur DIP5 sur ON.
- Connectez les photocellules conformément au schéma.
- Rebranche l'alimentation de l'électronique de commande et patientez quelques instants.
- Retirez le cavalier et attendez quelques secondes : Programmation terminée ! (Le nombre de photocellules raccordées est enregistré)
Programmation des photocellules relais par ex. 263EML
La commande doit être coupée du secteur pendant quelques secondes. Toutes les bornes auxquelles aucune barrière photoélectrique n'est raccordée doivent être pontées avec COM. (16-19, 17-19, 18-19). L'alimentation électrique de la barrière photoélectrique relais vient des bornes 14-15.
Le commutateur DIP 5 doit être sur OFF. Le cavalier doit être retiré.
Remarque: Selon EN12978, les barrières photoélectriques relais ne sont plus admises pour les nouvelles installations car elles ne se contrôlent plus elles-mêmes (sécurité intégrée).
Utilisation sans barrières photoélectriques
Interdite pour le service normal. Dans ce cas, des barres
Les palpeuses doivent sécuriser le portail. La commande doit être coupée du secteur pendant quelques secondes. Les bornes 16-17-18-19 doivent toutes être pontées. Le commutateur DIP 5 doit être sur OFF. Le cavalier doit être retiré.
Remarque : des barrières photoélectriques de types différents ne peuvent PAS être combinées.

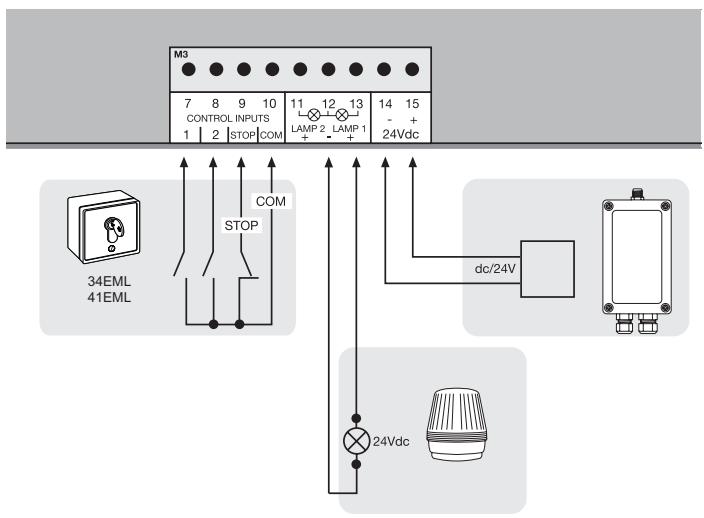

Bouton-poussour / interrupeur a CLE (OPTION)
La commande / l'entraînement peut être activée au moyen de différentes entrées. Ceci peut être fait par un émetteur ou un interrupteur à clé (Bornes 7 + 10 ).

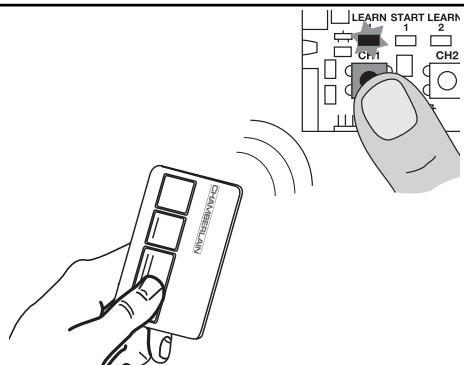

Émetteur = voir le point d'apprentissage de l'émetteur
Entrée 2 = Input St. 2 Active pour les réglages spéciaux (voir la description du commutateur DIP)
Un interrupteur coup-de-poing permet de stopper d'urgence ou de verrouiller l'installation. Un mouvement du portail est immédiatement interrompu. Les bornes 9 et 10 doivent être pontées quand aucun commutateur n'est installé.
Section de câble: 0,5mm² ou plus.
Il est possible de raccorder un clignotant à la commande. Elle avertit les personnes que le portail est en mouvement. Le clignotant doit être placé aussi haut et aussi visible que possible. La commande émet un signal constant qui est transformé en clignotant par la lampe.
Section de câble: 0,5mm² ou plus.
Tension: 24 V CC
24 V CC - SORTIE
Pour barrières photoélectriques ou autres appareils (par ex.
récepteurs)
max.500 mA
Ne pas utiliser de câbles rigides. Ne pas poser en parallèle.
avec des câbles 230 V ou dans la même gaine.
Il est possible de raccorder une barre palpeuse fonctionnant selon le principe 8,2 K Ohm à la commande, c'est-à-dire une résistance d'essai de 8,2 KOhm est fixée à la fin de la barre palpeuse. Elle assure le contrôle constant du circuit électrique. La commande est fournie avec une résistance intégrée de 8,2 KOhm. Plusieurs barres palpeuses sont raccordées en série.
Section de câble: 0,5mm2 ou plus.
La commande est équipée en série d'une antenne de fil.
Une antenne extérieure (accessoire) peut être raccordée aux bornes
22 et 23. Ceci permet de couvrir de plus grandes portées
(télécommande). Montez l'antenne le plus haut possible.
Ne pas utiliser de câbles rigides. Ne pas poser en parallèle avec des câbles 230 V ou dans la même gaine.
MODULE RADIO (prémonté)
Pour pouvoir faire fonctionner la commande par radio (télécommande), il faut d'abord installer un module radio sur les emplacements de connexion CN4/CN5.
Programmation / effacement des emetteurs
Appuyez sur le bouton CH1. La DEL „Learn1“ s'allume en rouge. Appuyez alors sur une touche de l'émetteur pendant environ 5 secondes. La DEL „Learn 1“ clignote. Terminé. Procédez de la même manière pour CH2, mais appuyez à présent sur une touche non encore attribuée de l'émetteur. jusqu'à 128 émetteurs peuvent être programmés.
Pour effacer un émetteur programme, appuyez simplement sur la touche CH1 jusqu'à ce que la DEL s'éteigne. Procédez de la même manière pour CH2.
Premiere mise en service / reglages de BASE
Suivez et effectuez exactement les points consécutifs. En cas de doute, recommencez depuis le début. Prenez tout le temps nécessaire pour procéder à ces réglages.
- Avez-vous tout bien raccordé pour l'utilisation? Moteur(s), barrière photoélectrique, clignotant, bouton ou interrupteur, etc.?
- Assurez-vous que personne ne se trouve ni ne puisse se couvrir dans la zone du portail.
- Vérifiez le statut des DEL (diodes) et si elles bloquent une fonction. Les DEL rouges doivent être éteintes, les DEL vertes doivent être allumées. (sauf les DEL de l'état de l'interrupteur de fin de course : jaunes)
- Si ce n'est pas déjà le cas, réglez les commutateurs DIP sur le programme standard: 1 = "ON", 2 = "ON", 3 = "OFF". Il est possible d'apporter des modifications ultérieurement. (voir la description des commutateurs DIP)
- Le commutateur DIP 7 définit le sens d'ouverture (voir description des commutateurs DIP)
- Reglez la force du potentiembre „FORCE“ sur 30% au maximum. Et même plus faible pour les portails très légers. Essayez d'abord et corrigez ensuite! N'augmentez la force que petit à petit.
- Coupez l'alimentation électrique de l'électronique de commande. 7.1 Placez le cavalier (Jumper) sur les deux broches prévues à cet effet. 7.2 Placez le commutateur DIP5 sur ON. 7.3 Connectez les photocellules conformément au schéma. 7.4 Rebranche l'alimentation de l'électronique de commande et patiently quelques instants.
7.5 Retirez le cavalier et attendez quelques secondes : les LEDs correspondant aux photocellules connectées à l'électronique sont éteintes ; les LEDs correspondant aux bornes sur lesquelles aucun jeu de photocellules n'est branché clignotent. Programmation terminée!
Programmation de la durée de la course
- Déverrouillez le portail et amenez-le manuellement en fins de course. Vous vérifiez ainsi si les aimants de fin de course pour OUVERTURE/FERMETURE allument les bonnes DEL. (OUVERTURE = OPEN, FERMETURE = CLOSED. Si le bon interrupteur de fin de course est activé, la DEL correspondante s'éteint.)
- Guidez manuellement le portail entre les interrupteurs de fin de course pour "OUVERTURE" et "FERMETURE" et verrouillez. (Les deux interrupteurs de fin de course doivent rester libres.)
- Appuyez brièvement sur la touche L1 (1 seconde), le portail s'ouvre. Lorsque le portail atteint l'interrupteur de fin de course "OUVERTURE", il s'arrête brièvement puis se referme automatiquement. Une fois que le portail a atteint l'interrupteur de fin de course "FERMETURE", la programmation est terminée.
ATTENTION: Si le portail se ferme au lieu de s'ouvrir, il faut changer la position du commutateur DIP 7! Puis recommencez la programmation depuis le début, à partir du point 1.
La durée de la course nécessaire a été programmée. Le Soft-Stop (course lente) d'environ 4-5 secondes avant d'atteindre l'interrupteur de fin de course a été programmé automatiquement. Il peut ensuite être activé par commutateur DIP4. (voir la description des commutateurs DIP)
Fin de l'installation/programmation:
Lorsque la course est programmée, les émetteurs peuvent être programmés (non obligatoire pour les kits) ou effacés.
- Démarrez le portail au moyen de l'émetteur ou d'un bouton raccordé et observez ce qui se produit. Refermez le portail SANS avoir fait de réglage. Remarque 1: Le portail ne réagit pas (voir la description du cavalier pour barrière photoélectrique). Remarque 2: Si le portail ne réagit pas avec un interrupteur (borne 7 + 10), soit la télécommande n'a pas été programmée/n'est pas disponible, soit le module radio n'est pas bien connecté.
- Si le portail ne se ferme pas complètement de lui-même, réglez les potentiomètres sur d'autres valeurs, adaptées à la valeur acquise lors des essais. (corriger la force)
- Faites maintenant un deuxième essai et procédez de la même manière que précédemment et fermez d'abord la porte avant de procéder à nouveau aux réglages.
- Une fois que tous les réglages ont été effectués, vérifie le fonctionnement des barrières photoélectriques, boutons, clignotant, émetteur, accessoire, etc. Si la fermeture automatique est souhaitée, tournez le potentiomètre „TIMER TO CLOSE" dans le sens des aiguilles d'une montre. Vous pouvez ainsi régler la durée de pause de 0-150 secondes. Effectuez également ces réglages lorsque le portail est fermé. 5. Expliquez à toute personne utilisant le portail les fonctionnements de la motorisation et des dispositifs de sécurité et ainsi que le débrayage de l'entraînement pour un actionnement manuel du portail.
| Questions féquèment posées | ||
| Quelle est la longévité prévisible d'un ouvre-portail ? | En cas d'installation correcte et d'utilisation à titre privé, un ouvre- portail peut fonctionner parfaitement pendant plus de 10 ans. Le portail et l'entrainment doit faire l'objet de contrôles réguliers et d'une maintenance selon le planning indiqué. | |
| Combien de temps dure l'installation d'un ouvre-portail ? | Suivant votre habilité manuelle, le montage des composants mécaniques doivent prende 3 à 4 heures. Le portail doit être préparé en vue de l'installation. Le raccordement électrique dure environ 1 à 2 heures. La manipulation de l'ouvre-portail doit être expliquée à chaque utilisateurpendant au moins 30 minutes, avec presentation des fonctions et des aspects de sécurité, des dispositifs de sécurité ainsi que de la procédure à suivre en cas de coupure de courant. | |
| Que se passie-il en cas de coupure de courant ? | Tous les ouvre-portails Chamberlain disposent d'un dispositif de déverrouillage permettant de manoeuvrer le portail à la main en cas de coupure de courant. | |
| Est-il possible d'ouvir seulement un battant ? (fonction piéton) | Oui, c'est possible. Cette opération peut être télécommandée (ce qui nécessite au moins une télécommande à 2 canaux) ou déclenchée par le bias d'un commutateur (voir réglage du mode de fonctionnement"Standard"). | |
| L'ouvre-portail ne fonctionne pas / ne réagit pas à l'actionnement de la touche. | 1. Branchement de la touche incorrect ou mal visse2. Branchement du commutateur STOP incorrect ou mal visse, la DEL STOP est éteinte.3. Un obstacle bloque la barrière photoélectrique dans le sens de déplacement 4. La tranche de sécurité (barre palpeuse) est endommagée ou a rencontrié un obstacle.5. L'entrainment est encore verrouillé. | 1. Contrôle le branchement de la touche et de COM2. Contrôle le branchement du commutateur STOP (STOP et COM).3. Retirer l'obstacle4. Retirer l'obstacle et contrôler les raccordements et les fils.5. Déverrouiller l'entrainment. |
| Juste après s'être mis en mouvement, le portail s'arrête et revient en arrière. | Obstacle dans la zone du portail. | Contrôle la présence d'obstacles dans la zone du portail. |
| L'entrainment n'ouvre pas complètement le portail | 1. La durée de course de la commande est-elle correctement programmée ?2. La force est-elle correctement régérie ? | 1. Reconcenner la programmation, en laissant tourner le moteur env. 3 secondes une fois la fin de course atteinte.2. Corriger la force (en cas de vent, l'ouvre-portail est un peu plus lent) |
| L'entrainment rônlé légalément, mais ne développement aucune force | 1. Le condensateur n'est pas correctement raccordé avec le cable marron et le cable noir 2. La force n'a pas été régérie.3. L'entrainment est verrouillé | 1. Contrôle le cablage du condensateur 2. Tourner le potentiamètre de la force dans le sens des aiguilles d'une montre3. Déverrouiller l'entrainment |
| La commande ne réagit pas quand je modifie le réglage des commutateurs multiples. | Couper le courant de l'alimentation avant de modifier le réglage des commutateurs multiples. | |
| L'entrainment ne fonctionne que lorsque je maintiens la télécommande enfonnée | 1. Commande en mode homme mort2. Un dispositif de sécurité ne fonctionne pas correctement (barrière photoélectrique, tranche de sécurité). | 1. Couper le courant de la commande, puis modifier les commutateurs multiples.2. Observer des DEL, déterminer la panne et y remédier. |
| La "Fermeture automatique" ne fonctionne pas | 1. Elle ne fonctionne que si la barrière photoélectrique à 2 cables 770E(ML) ou 771E(ML) est raccordée.2. Tourner alors le potentiamètre de "Fermeture automatique" dans le sens des aiguilles d'une montre. | |
| L'entrainment ne réagit pas du tout, bien que la commande soit raccordée (les DEL sont allumées). | 1. Télécommande non programmée2. Les DEL signatèns des défauts3. Barrière photoélectrique mal branchée4. Pas de pont entre STOP et COM5. Bornier pour moteurs évientuelles pas correctement enchê | 1. Programmer la télécommande2. Désminer le défaut et y remédier (voir description des DEL)3. Contrôle le racordement/ la programmation de la barrière photoélectrique4. Shunter le COM et le STOP5. Contrôle la borne et les branchements |
| L'entrainment ne réagit pas du tout, aucune DEL ne s'allume | Coupure évientuelle de courant | 1. Contrôle la phase et le neutre2. Contrôle le fusible de la maison |
| Le portail doit suivre une pente | Non commande! Modifier le portail! Le portail risque de se déplacer de manière incontrlée (dangereuse) lorsque l'entrainment est déverrouillé. Dans le sens de la pente, il faut une force plus importante ; dans le sens opposé, l'entrainment a alors trop de force. | |
| Le réglage de la force a été modifié, mais on ne constate aucune différence. | Débrancher la commande du secteur pendant quelques secondes pour déclencher l'auto-diagnostic de la platine. | |
| La portée de l'émetteur est trop faible | L'installation d'une antenné extérieure est recommendée, car la commande avec le cable d'antenne court se trouve généralement derrière le pilier ou à proximité du sol. L'antenne doit idéalement être toujours positionnée aussi haut que possible. Chamberlain propose en accession une antenne correspondante avec kit de montage sous la désignation ANT4X-1EML. | |
| L'entrainment s'accrite brusquement et ne fonctionne à nouveau qu'après une pause prolongée | Lorsque le portail est actionné en permanence, le moteur attaient la température de coupure. Le système est équipé de ce dispositif de protection de surchauffe, car l'entrainment n'est pas prévu pour un fonctionnement en continu. | Laisser le moteur refroidir suffisamment (au moins 15 minutes). |
| La commande ne fonctionne plus par impulsion avec la télécommande, mais uniquement avec l'interrupteur lors qu'une des touches (1) OUVERTURE ou (2) FERMETURE est maintainue enfoncée | 1.Mauvais réglage des commutateurs DIP. 2.Commandebloquée par une barrière photoélectrique de sécurité, une tranche de sécurité ou par l'arrêt 3.Seule une barrière photoélectrique active à l'OUVERTURE a été raccordée | 1.Corriger le réglage des commutateurs DIP. 2.Suprimer impératifement le défaut. S'il n'est pas possible de.Remédier au défaut, procéder à un „reset“ et recommencer la programmation (voir barrière photoélectrique) 3.II est nécessaire de raccordier au moins une barrière photoélectrique active à la FERMETURE ou bien une barrière active en OUVERTURE et en FERMETURE. |
| Le portail ne ferme pas automatiquement, mais s'ouvre automatiquement | Respecter le réglage du commutateur Dip 7 | Modifier le réglage du commutateur Dip 7 |
| La commande ne fonctionne pas avec l'émetteur | 1.Emetteur non programme 2.Une barrière photoélectrique fait obstacle | 1.Programmer l'émetteur 2.Vérifier les barrières photoélectriques |
| Le portail peut être seulement ouvert | 1.Une barrière photoélectrique fait obstacle 2.Mauvais réglage des commutateurs DIP | 1.Premier interrupteur de fin de course portail OUVERT Vérification du fonctionnement et du raccordement de l'interrupteur de fin de course 2.Vérifier le commutateur DIP |
| La commande ne fonctionne pas | Aucune course enregistrée | Programmer la course. Voir la première mise en service |
| En Soft-Stop, le battant ne s'ouvre/ ne se ferme pas complètement | 1.Force trop faible en cas de fort vent (portails à surface pleine) 2.Portail lourd ou dur à manoeuvrer | 1.Régler à nouveau la force (augmenter) 2.Vérifier l'état du portail 3.Programmer la commande sans Soft-Stop |
| Le récepteur universel (radio) ne fonctionne pas | Veiller à la polarité (bornes14/15) | Permuter les cables "+" et "-" |
Déclaration de conformité
Les ouvre-portals automatiques modèle HC100ML-2, HC500ML-2 satisfont aux exigences des sections applicables des normes EN300220-3·EN55014·EN61000-3·EN60555, EN60335-1·ETS 300 683·EN60335-1: 2002·EN60335-2-103: 2003·EN55014-1: 2000 + A1 + A2·EN55014-2: 2001·EN61000-3-2: 2000·EN61000-3-3: 1995 + A1 + EN 301 489-3, V1.3.1·EN 300 220-3 V1.1.1·EN 13241-1 ainsi qu'aux dispositions et a tous les compléments des prescriptions communautaires.........73/23/EEC, 89/336EEC, 1999/5/EG
Déclaration d'incorporation
Les ouvre-portails automatiques satisfont aux dispositions de la prescription communautaire 89/393/CEE et de ses compléments, sous réserve d’être installées et entretenues conformément aux indications du fabricant et d’être utilisées en liaison avec un portail lui aussi installé et entretenu conformément aux instructions du fabricant.
Le signataire déclaré par la première que l'appareil indiqué ci-dessus ainsi que tous les accessoires indiqués dans le manuel satisfont aux prescriptions et normes précitées.
B. P. Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH D-66793 Saarwellingen October, 2006
Babbaia P. KekkhoH
PLEASE START BY READING THESE IMPORTANT SAFETY RULES • SAVE THESE INSTRUCTIONS
