CRX151 - Système de contrôle d'accès CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Moteur tubulaire
Fonction principale	Ouverture et fermeture automatique des volets roulants
Modèles compatibles	CRX101, CRX151, CRX251, CRX401, CRX501, CRX0628, CRX1026
Normes de conformité	DIN EN 60335-2-97, DIN EN 60335-1, DIN EN 55014-1, DIN EN 55014-2, DIN EN 61000-3-2, DIN EN 61000-3-3, DIN EN 60730-1, DIN EN 300220-3, 89/336/EEC, 1999/5/EC, 73/23/EEC, ETS 300683
Certification	CE, TÜV, Bauart geprüft
Fabricant	Chamberlain GmbH
Adresse fabricant	Alfred-Nobel-Str. 4, D-66793 Saarwellingen
Contact fabricant	[e-mail]
Fonctionnement	Automatique
Installation	Intégrée dans l'axe du volet roulant
Utilisation	Volets roulants domestiques et professionnels
Alimentation	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Garantie	Non précisée
Langues du manuel	Allemand, Français, Anglais, Néerlandais

FOIRE AUX QUESTIONS - CRX151 CHAMBERLAIN

Comment réinitialiser le CHAMBERLAIN CRX151 ?

Pour réinitialiser le CHAMBERLAIN CRX151, appuyez sur le bouton de programmation situé sur le récepteur pendant 10 secondes jusqu'à ce que le témoin lumineux clignote. Cela effacera toutes les télécommandes enregistrées.

Pourquoi le moteur ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé et que le disjoncteur n'a pas sauté.

Comment programmer une télécommande avec le CHAMBERLAIN CRX151 ?

Pour programmer une télécommande, appuyez sur le bouton de programmation sur le récepteur jusqu'à ce que le témoin lumineux s'allume. Ensuite, appuyez sur le bouton de la télécommande que vous souhaitez programmer. Le témoin lumineux clignotera pour indiquer que la programmation a été réussie.

Le portail ne se ferme pas complètement, que faire ?

Vérifiez si des objets obstruent le chemin du portail. Assurez-vous également que les capteurs de sécurité sont propres et correctement alignés.

Comment ajuster la force de fermeture du CHAMBERLAIN CRX151 ?

Vous pouvez ajuster la force de fermeture en tournant le potentiomètre situé sur le moteur dans le sens horaire pour augmenter la force ou dans le sens antihoraire pour la diminuer.

Que faire si le moteur fait du bruit mais ne fonctionne pas ?

Cela peut indiquer un problème avec les courroies ou les chaînes. Inspectez-les pour voir s'il y a des dommages ou des obstructions qui empêchent le moteur de fonctionner correctement.

Comment remplacer les piles de la télécommande ?

Ouvrez le boîtier de la télécommande en utilisant un petit tournevis. Retirez les piles usagées et remplacez-les par des piles neuves en respectant la polarité indiquée.

Que faire si le panneau de commande ne répond pas ?

Vérifiez si le panneau est correctement alimenté. Si le problème persiste, essayez de le réinitialiser en débranchant l'alimentation pendant quelques minutes.

Comment vérifier si le capteur de sécurité fonctionne ?

Pour vérifier le capteur de sécurité, nettoyez les lentilles et assurez-vous qu'il n'y a pas d'obstruction. Vous pouvez également tester en passant un objet devant le capteur pour voir si le portail s'arrête.

Où trouver le manuel d'utilisation du CHAMBERLAIN CRX151 ?

Le manuel d'utilisation est disponible sur le site web de CHAMBERLAIN dans la section support ou vous pouvez le demander auprès de votre revendeur.

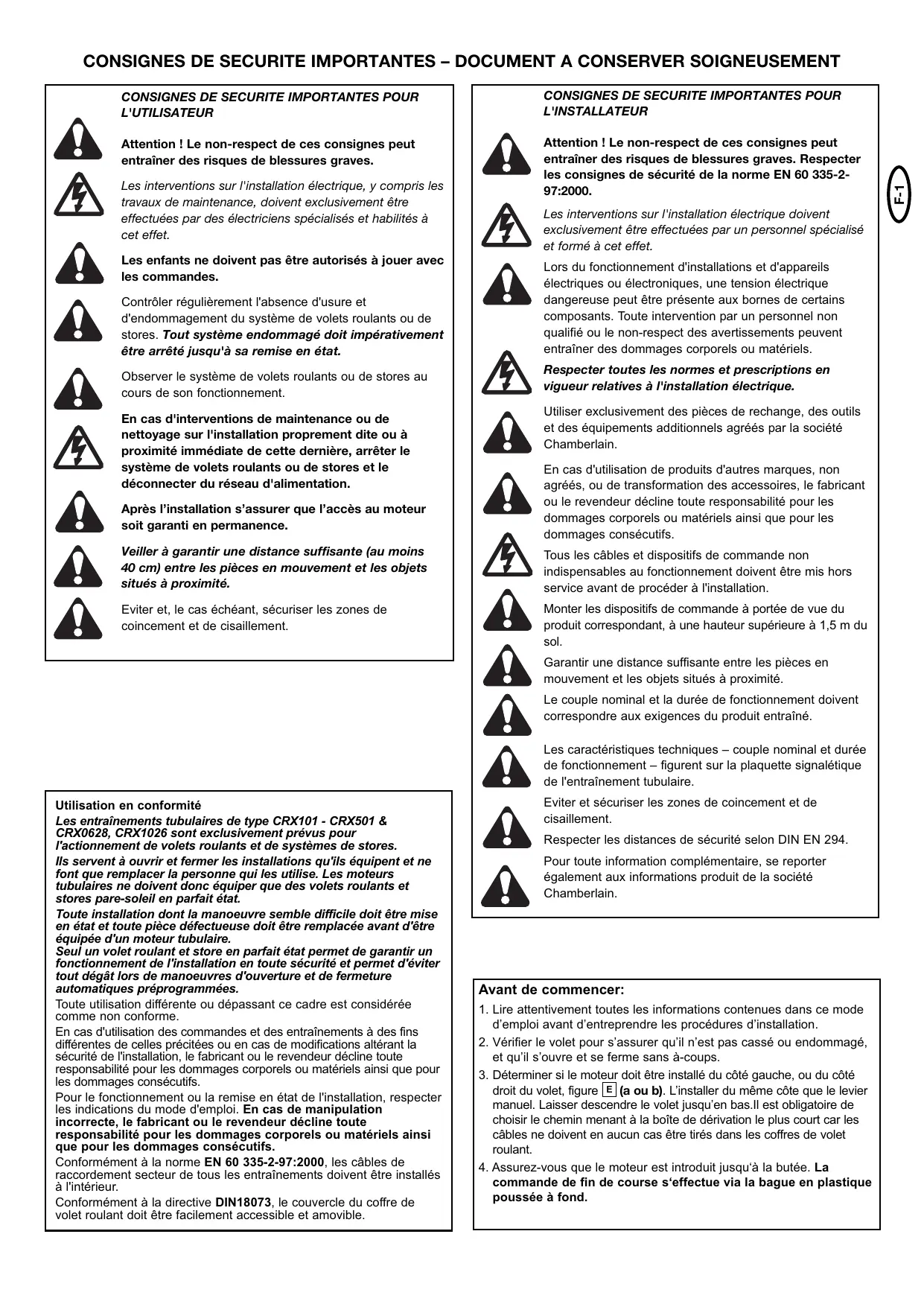

MODE D'EMPLOI CRX151 CHAMBERLAIN

Attention! Le non-respect de ces consignes peut entrainer des risques de blessures graves.

Les interventions sur l'installation électrique, y compris les travaux de maintenance, doivent exclusivement être effectuées par desElectriciens spécialisés etabilités à cet effet.

Les enfants ne doivent pas'être autorisés à jour avec les commandes.

Contrôler régulièrement l'absence d'usure et d'endommagement du système de volets roulants ou de stores. Tout système endommagé doit impérativement être arrêté jusqu'à sa remise en état.

Observer le système de volets roulants ou de stores au cours de son fonctionnement.

En cas d'interventions de maintenance ou de nettoyage sur l'installation propremment dite ou a proximé immédiate de cette dernière, arrêté le système de volets roulants ou de stores et le déconnecter du réseau d'alimentation.

Après l'installation s'assurer que l'accès au moteur soit garanti en permanence.

Veiller à garantir une distance suffisante (au moins 40 cm) entre les pieces en mouvement et les objets situés à proximité.

Eviter et, le cas échéant, sécuriser les zones de coincement et de sisaillement.

Utilisation en conformité

Les entrainements tubulaires de type CRX101 - CRX501 & CRX0628, CRX1026 sont exclusivement prévus pour

l'actionnement de volets roulants et de systèmes de stores.

Ils seront à ouvrir et fermer les installations qu'ils équipient et ne font que remplacer la personne qui les utilise. Les moteurs tubulaires ne doivent donc équipier que des volets roulants et stores pare-soileil en parfait état.

Toute installation dont la manoeuvre semble difficile doit être mise en état et toute piece défectueuse doit être remplaçée avant d'être équipée d'un moteur tubulaire.

Seul un volet roulant et store en parfait état permet de garantir un fonctionnement de l'installation en toute sécurité et permit d'éviter tout dégât lors de manoeuvres d'ouverture et de fermetre automatiques préprogrammées.

Toute utilisation différente ou dépassant ce cadre est considérée comme non conforme.

En cas d'utilisation des commandes et des entrainements à des fins differentes de celles précités ou en cas de modifications alterant la sécurité de l'installation, le fabricant ou le revendeur Decline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

Pour le fonctionnement ou la remise en état de l'installation, respecter les indications du mode d'emploi. En cas de manipulation incorrecte, le fabricant ou le revendeur Decline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

Conformément à la norme EN 60 335-2-97:2000, les câbles de raccordement secteur de tous les entrainements doivent être installés à l'intérieur.

Conformément à la directive DIN18073, le couvercle du coffre de volet roulant doit être facilement accessible et amovible.

CONSIGNES DE SECURITE IMPORTANTES POUR L'INSTALLATEUR

Attention! Le non-respect de ces consignes peut entrainer des risques de blessures graves. Respecter les consignes de sécurité de la norme EN 60 335-2-97:2000.

Les interventions sur l'installation électrique doivent exclusivement etre effectuees par un personnel specialised et forme a cet effet.

Lors du fonctionnement d'installations et d'appareils électriques ou électroniques, une tension électrique dangereuse peut être présente aux bornes de certains composants. Toute intervention par un personnel non qualifié ou le non-respect des averissements peuvent entraîner des dommages corporels ou matériels.

Respecter toutes les normes et prescriptions en vigueur relatives à l'installation électrique.

Utiliser exclusivement des pieces de rechange, des outils et des équipements additionnels agrésés par la société Chamberlain.

En cas d'utilisation de produits d'autres marques, non agreés, ou de transformation des accessoires, le fabricant ou le revendeur Decline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

Tous les cables et dispositifs de commande non indispensablees au fonctionnement doivent être mis hors service avant de proceder à l'installation.

Monter les dispositifs de commande à portée de vue du produit correspondant, à une hauteur supérieure à 1,5 m du sol.

Garantir une distance suffisante entre les pieces en mouvement et les objets situés à proximité.

Le couple nominal et la durée de fonctionnement doivent correspondre aux exigences du produit entrainé.

Les caractéristiques techniques - couple nominal et durée de fonctionnement - figurent sur la plaquette signalétique de l'entrainment tubulaire.

Eviter et sécuriser les zones de coincement et de cisaillagement.

Respecter les distances de sécurité selon DIN EN 294.

Pour toute information complémentaire, se reporter également aux informations produit de la société Chamberlain.

Avant de commencer:

1. Lire attentivement toutes les informations contenues dans ce mode d'emploi avant d'entreprenevre les procédures d'installation.
2. Vérifier le volet pour s'assurer qu'il n'est pas cassé ou endommagé, et qu'il s'ouvre et se ferme sans à-coup.
3. Détérminer si le moteur doit être installé du côte gauche, ou du côte droit du volet, figure E (a ou b). L'insteller du même côte que le levier manuel. Laisser descendre le volet jusqu'en bas. Il est obligatoire deCHOISIR le chemin menant à la boîte de dérivation le plus court car les câbles ne doivent enaucun cas être tirés dans les coffres de volet roulant.
4. Assurez-vous que le moteur est introduit jusqu'à la butée. La commande de fin de course s'effectue via la bague en plastique poussaé à fond.

Moteurs avec des fins de courses mécaniques

Modèle	Diamètre	Couple mateur	Vitesse de rotation	Puisance	Fréquence	Con-sommation	Puisance absorbée	Temporisation de déclenchement	Capacité du fin de course
	(mm)	(Nm)	(trs/min.)	(V)	(Hz)	(A)	(W)	(min)	(tr.)
CRX101	35	10	17	230	50	0,53	121	4	39
CRX151	45	15	15	230	50	0,60	133	4	25
CRX251	45	25	15	230	50	0,89	191	4	25
CRX401	45	40	15	230	50	0,77	170	4	25
CRX501	45	50	12	230	50	0,86	191	4	25
CRX0628	35	6	28	230	50	0,53	121	4	39
CRX1026	45	10	26	230	50	0,64	145	4	25

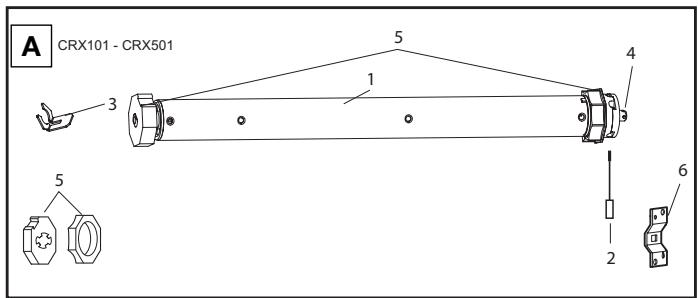

A Contenu du kit

1. Moteur (1)
2. Accessoire de réglage (2)
   Dispositif de sureté de la roue (3)

3. Clavette carrée (4)
   Adaptateur d'arbre (5)
   Palier mural (6)

4. Notice de montage

INSTALLATION

Monter ou raccorder la conduite au boftier de raccordement de la ligne de raccordement électrique selon les normes de construction et le code électrique.

L'ENTRAINEMENT EST PREMONTE ; LA DESCRIPTION EST FOURNIE A DES FINS DE CONTROLE.

Faire glisser la couronne (5) sur le moteur et fixer la roue à l'aide du dispositif de suture (3).

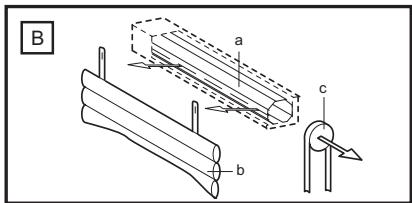

Déroulez entièrement le volet roulant (a). Enlevez le tablier de l'axe (b); Enlevez la commande manuelle (c).

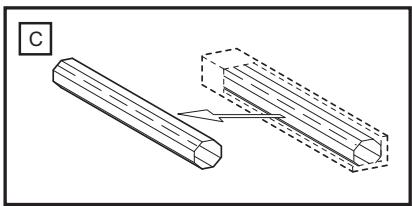

Retireez I'axe.

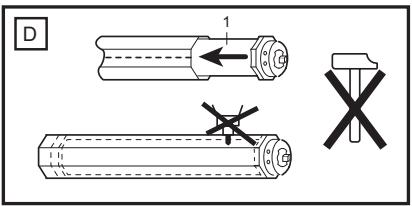

Placez le moteur (1) entièrement dans l'axe. Le fin de course ne fonctionne qu'avec un entrainement complètement enfoncé.

Prenez garde à ce que la bague de l'adaptateur soit bien enforcée. Ne forcez pas, ne cognez pas les pièces.

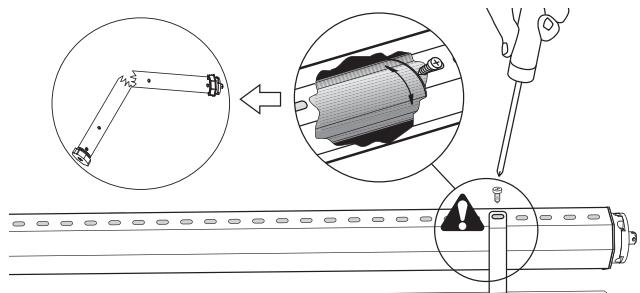

N'abímez pas le moteur tubulaire en le perçant!

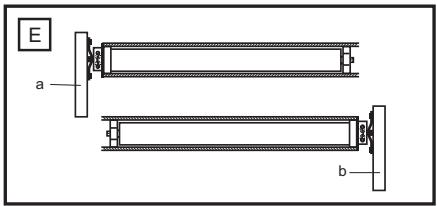

Procedez selon les exigences spéciales pour un fonctionnement cote gauche (a) ou cote droit (b):

Fixez le support (6) au mur (utilisez les vis et chevilles adaptées).

Insérer le moteur (a) dans le support de fixation (6) et verrouiller.

S'assurer que les vis de réglages de limites sont accessibles.
Ne pas encore remonter le tablier sur l'axe!

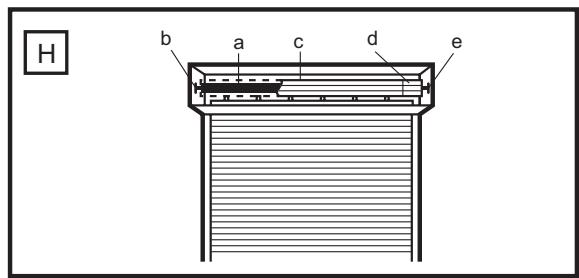

H Installation Correcte

L'illustration montre le support de fixation (b); le moteur tubulaire (a); l'axe en acier (c); l'embout d'axe (d); et le support mural du côte opposé (e).

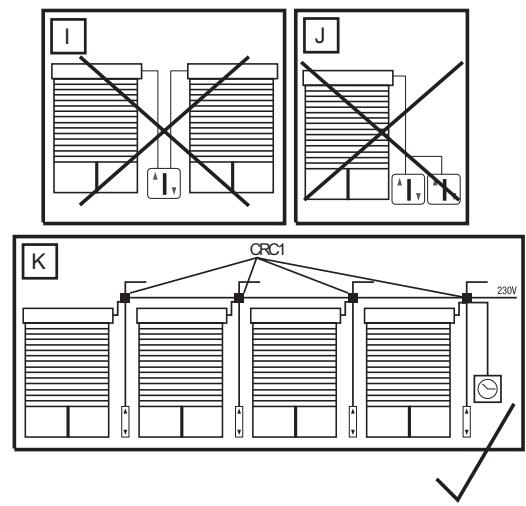

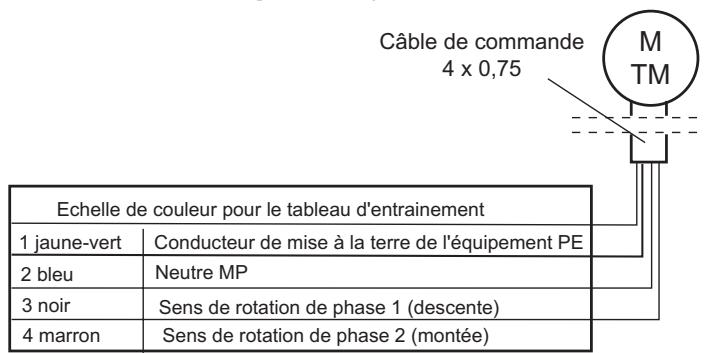

K RACCORDEMENT ELECTRIQUE

Ne connectez jamais plusieurs moteurs sur une horloge ou un inverseur sans utiliser de relais de séparation - (disponible comme accessoire) (h), c.à.d. qu'il faut un relais de séparation pour chaque moteur connecté.

Pour l'installation du moteur du côte gauche, suivre le diagramme de câblage exactement comme indiqué pour l'accessoire de commande. Pour le sens correct de rotation avec une installation du moteur du côte droit, les fils électriques (marron et noir) doivent être inversés entre l'accessoire de commande et le moteur. (Voir les instructions jointes à l'accessoire choisi).

Demander à un électricien qualifié d'effectuer le raccordement électrique conformément au code électrique en vigueur.

REGLAGE DE LIMITE

'Ouvert' et 'Fermé'

Principe général:

• = s'arrête plus tard
• = s'arrete plus tout

1 Vis blanche
2 Vis rouge

Mon caisson de volet roulant est :

A: une installation côté gauche. Je vais l'intérieur du caisson et l'interrupteur de fin de course du moteur se trouve sur le côté gauche (voir fig. L1)

Blanc interrupteur de fin de course BAS

Rouge interrupteur de fin de course HAUT

B: une installation côté droit. Je vais l'intérieur du caisson et l'interrupteur de fin de course du moteur se trouve sur le côté droit (voir fig. L2)

Rouge interrupteur de fin de course BAS

Blanc interrupteur de fin de course HAUT

La vis de réglage inférieure est systématiquement pour le point de fin de course haut, la supérieure systématiquement pour le point de fin de course bas, que le moteur soit enforcé dans l'arbre par la droite ou par la gauche.

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS SUIVANTES AVANT D'ÉFFECTUER LE REGLAGE DES POSITIONS DE FIN DE COURSE.

Raccordez un commutateur approprié au volet roulant. Faites marcher l'entrainment du volet roulant vers le bas jusqu'à ce qu'il s'arrête tout seul et fixez ensuite (ensuite seulement!) le tablier du volet roulant à l'arbre.

Faites marcher l'entrainment vers le haut. S'il s'arrête trop tout, la vis de réglage supérieure doit être réglée vers le "plus". Chaque tour complet de cette vis ballonge le parcours d'env. 40^ d'un tour du moteur. Le moteur doit normalement s'arreter à l'équivalent d'une largeur de main sous l'encadrement de fenêtre, sinon il faut régler la vis de réglage inférieure vers le "moins". Il faut ensuite faire légèrement revenir l'entrainment, puis le ramener vers le haut pour vérifier le résultat.

Il se peut que l'entrainment s'arrête parce qu'il a atteint une température élevée après quelques courses. Au bout d'une durée de refroidissement d'env. 15 - 20 minutes, il est à nouveau opérationnel.

Veillez à ce que les interrupteurs de fin de course de l'entrainment ne fonctionnent comme il faut qu'une fois que l'entrainment est monté correctement et entièrement dans l'arbre.

Remarque: pour fixer la tentative du volet roulant à l'arbre, utilisez UNIQUEMENT des vis de fixation courtes. Des vis trop longues peuvent endommager le moteur. Il est recommandé de fixer la tentative sans vis à l'aide d'un système de penture à ressorts (qui s'accroche).

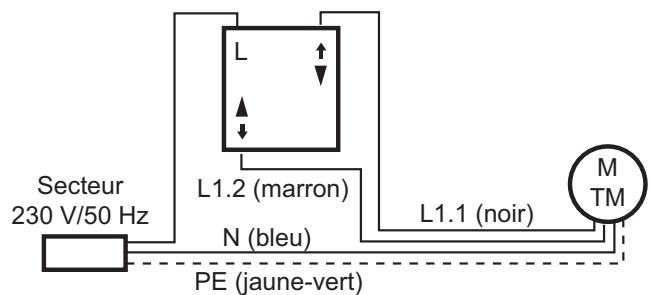

Raccordement de l'interrupteur à encastrer modèle CRS2

QUESTIONS FREQUENTES ET SOLUTIONS D'AIDE

L'entraînement ne marche pas :
- Vérifiez les fusibles de la maison et l'alimentation.
- Le moteur est-il correctement raccordé ? Vérifiez si N L L sont correctement connectés.
- Les deux interrupteurs de fin de course ont déjà été régliés et sont tournés sur le minimum. Tournez-les de plusieurs tours vers le "plus" et faites un essai.
- Le moteur a surchauffé et s'est arrêté. Faites un nouvel essai au bout de 30 minutes de refroidissement.
L'entraînement ne marche que dans un sens :
- L'entrainment se trouve déjà en fin de course. Ajustez les interrupteurs de fin de course ou faites marcher le moteur pendant plusieurs secondes dans l'autre sens pour qu'il puisse quitter la position de fin de course.
- Montez l'entraînement. C'est l'unique moyen de faire fonctionner l'interrupteur de fin de course.
L'entraînement ne trouve pas l'interrupteur de fin de course :
- L'entraînement n'est pas installé, raison pour laquelle l'interrupteur de fin de course ne tourne pas.
- L'interrupteur de fin de course est régle. Retirez la tentative et faites marcher le moteur vers le bas jusqu'à ce qu'il s'arrête. Tournez ensuite l'interrupteur de fin de course de la position "OUVERT" très longtemps vers le "moins". Faites entre-temps un essai. Recommencez ensuite le réglage.
- La bague de l'adaptateur du moteur qui règle l'interrupteur de fin de course n'est pas entrainée ou n'est pas montée.
- Faites tourner le moteur installé sans tentative vers le bas jusqu'à ce qu'il s'arrête. En le faisant brivement remonter, contrôle si le moteur n'a eventuèlement pas besoin d'une pause de refroidissement expliquant son arrêt.
L'entraînement bourdonne et ne marche pas :
- La bague du tenon d'entrainment à l'extrémité du moteur s'est détachée ou n'a pas été appliquée.
- Le moteur ne tourne pas parce que le volet roulant coince.
- Le moteur ne recoit pas assez de courant à cause d'une mauvaise alimentation.
- Un autre moteur est accroché sur le même interrupteur. Non autorisé! N'actionnez un interrupteur qu'avce un seul moteur ou utilisez un relais de séparation (accessoire).
- Retirez verrous, manettes, manivelles et autres dispositifs d'arrêt du volet roulant.
Le fusible de la maison a sauté :
- Surcharge du fusible à cause du fonctionnement de plusieurs moteurs avec un relais de séparation. Une modification de l'installation électrique de la maison par un personnel spécialisé est nécessaire.
- Interrupteur mal raccordé et ayant provoqué un court-circuit.
- Relais de séparation mal raccordé (valable uniquement si plusieurs moteurs sont utilisés avec un interrupteur).
- Deux interrupteurs ont été mis en fonctionnement avec un moteur et ont été actionnés différément. Non autorisé! Utilisez un relais de séparation (accessoire).
L'entraînement est bruyant :
- Fermez le caisson du volet roulant.
- L'entraînement a du jeu dans le sens axial (arbre). La tentative du volet roulant ou le palier-support est défectueux et génére du bruit. Un changement des rails de guidage ou de la fixation sur l'arbre est nécessaire.
- Palier mural déficient. Dans le commerce spécialisé, il est possible d'acquerir des amortisseurs en caoutchouc spéciaux pour paliers muraux.
L'entraînement ne se déroule pas bien à partir de la position "Ouvert":
- La position de fin de course OUVERT est trop haute. Réglez le tablier du volet roulant 3-5 cm plus bas.
- La trémie d'entrée à l'extrémité supérieure du rail de guidage n'est pas présente ou cachée.
- La position de fin de course du volet roulant s'est modifiée vers le haut parce que le tablier enroule plus court.
- Les rails de guidage sont défectueux ; les graisser éventuellesment.

Notes:

Chamberlain GmbH garantit au premier acheteur de ce produit que le produit est dépourvu de défaut de matériel et/ou de main d'oeuvre pour une période de 24 mois complets (2 ans) après la date d'achat des modèles CRX101 - CRX501 & CRX0628, CRX1026. A la réception de ce produit, le premier acheteur au détail est tenu d'inspector le produit pour rechercher un évientuel défaut visible.

Conditions: La garantie est strictement limitée à la réparation ou au remplacement des pièces de ce produit qui s'avertent être défectueuses, et elle ne couvre pas les frais ou les risques de transport des pièces ou des produits défectueux.

Cette garantie ne couvre pas les dommages qui ne sont pas dus à des défauts, mais qui sont causés par une utilisation déraisonnable (y compris une utilisation qui n'est pas entièrement conforme aux instructions fournies par Chamberlain concernant l'installation, le fonctionnement et l'entretien; une absence de maintenance ou de réglage nécessaire; ou toute modification ou altration du produit), les coûts de main d'oeuvre associés au demontage et à la réinstallation d'une unité réparée ou remplaçée, ou les piles de rechange.

Un produit sous garantie qui s'avere etre defectueux en materiau et/ou en main d'oeuvre sera réparé ou remplace (au choix de Chamberlain) sans que le propriétaire n'aït a payer pour la réparation et/ou le remplacement des pièces et/ou du produit. Les pièces défectueuses seront réparées ou remplacées par des pièces neuves ou reconstruites à l'usine, au choix de Chamberlain GmbH. Si, au cours de la période de garantie, le produit semble etre défectueux, veuillez contacter le magasin qui vous l'avait vendu.

Cette garantie n'attecte pas les droits juridiques de l'acheteur dans le cadre des lois nationales applicables en vigueur, ou les droits de l'acheteur contre le détaillant associés à un contrat d'achat et de vente. Dans l'absence de lois nationales ou de lois de la CEE applicables, cette garantie constitue la remède unique et exclusif de l'acheteur, et ni Chamberlain GmbH, ni ses filiales ou distributeurs ne seront tenus responsables de tout dommage indirect ou conséquentiel pour toute garantie explicite ou implicite concernant ce produit. Aucun représentant ou autre personne n'est autorisé à assumer toute autre responsabilité au nom de Chamberlain GmbH à propos de la vente de ce produit.
