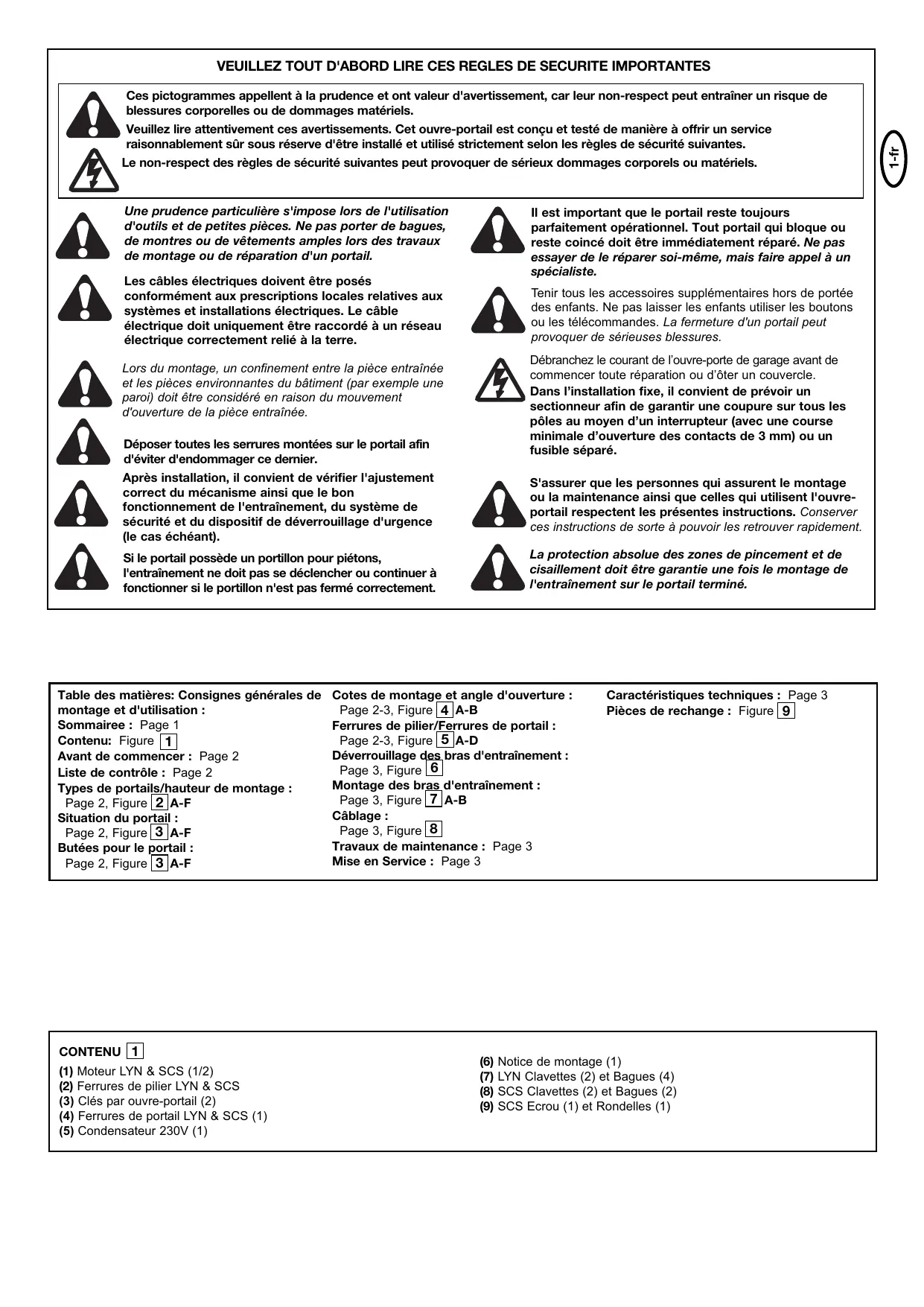

Une prudence particulière s'impose lors de l'utilisation d'outils et de petites pièces. Ne pas porter de bagues, de montres ou de vêtements amples lors des travaux de montage ou de réparation d'un portail.
électrique doit uniquement être raccordé à un réseau électrique correctement relié à la terre.
Débranchez le courant de l’ouvre-porte de garage avant de commencer toute réparation ou d’ôter un couvercle. Dans l’installation fixe, il convient de prévoir un sectionneur afin de garantir une coupure sur tous les pôles au moyen d’un interrupteur (avec une course minimale d’ouverture des contacts de 3 mm) ou un fusible séparé.
Déposer toutes les serrures montées sur le portail afin d'éviter d'endommager ce dernier. Après installation, il convient de vérifier l'ajustement correct du mécanisme ainsi que le bon fonctionnement de l'entraînement, du système de sécurité et du dispositif de déverrouillage d'urgence (le cas échéant).
La protection absolue des zones de pincement et de cisaillement doit être garantie une fois le montage de l'entraînement sur le portail terminé.
Page 2-3, Figure 4 A-B montage et d'utilisation : Sommairee : Page 1 Ferrures de pilier/Ferrures de portail : Page 2-3, Figure 5 A-D Contenu: Figure 1 Déverrouillage des bras d'entraînement : Avant de commencer : Page 2 Page 3, Figure 6 Liste de contrôle : Page 2 Montage des bras d'entraînement : Types de portails/hauteur de montage : Page 3, Figure 7 A-B Page 2, Figure 2 A-F Câblage : Situation du portail : Page 3, Figure 8 Page 2, Figure 3 A-F Travaux de maintenance : Page 3 Butées pour le portail : Mise en Service : Page 3
(1) Moteur LYN & SCS (1/2) 90 degrés ou 115 degrés. Un angle d'ouverture supérieur à 115 degrés est éventuellement possible, mais n'est pas recommandé. Motif: l'entraînement tourne toujours à la même vitesse. Plus l'angle d'ouverture du portail est important, et plus le battant doit se déplacer rapidement. Les mouvements deviennent saccadés, ce qui expose les ferrures et le portail à des sollicitations extrêmes. S'applique aux ouvre-portails sans fins de course : En cas d'angles d'ouverture différents des deux battants, l'entraînement qui a atteint le premier sa position finale continue à "ronronner" en butée (le moteur tourne) et à repousser le battant jusqu'à ce que l'autre moteur ait lui aussi atteint sa position de fin de course (voir figures 3A-F). Conseil de professionnel: le choix délibéré de cotes A+ B (gauche + droite) différentes permet de contrôler le moment d'arrivée en butée finale. Toutefois, ce type de montage sollicite fortement les ferrures et peut entraîner un mouvement saccadé du portail. Cette méthode est réservée aux installateurs expérimentés. NOTA : Si le portail s'ouvre contre une cloison ou un mur, il existe un risque de coincement potentiellement dangereux. Si la distance restante lorsque le portail est ouvert est inférieure à 200 mm, cette zone doit être ultérieurement protégée en plus au moyen d'une barrière photoélectrique ou d'une réglette de contacts. BUTEES 4 Un portail pivotant nécessite une butée fixe en position portail OUVERT et portail FERME. Les butées permettent de ménager l'entraînement, le portail et les ferrures. L'utilisation du portail sans butées de fin de course définies entraîne un fonctionnement déficient, souvent dangereux, une usure prématurée ainsi que l'extinction de la garantie!
à-coups, et ne coincer nulle part. Tenir compte du fait que le sol peut être rehaussé de quelques centimètres en hiver. Afin d'éviter tout mouvement pendulaire gênant, le portail doit être stable et présenter un jeu aussi faible que possible. Plus le battant pivote en douceur, et plus la force devra être réglée avec précision. Faire une liste du matériel qui sera nécessaire et préparer ce matériel avant de commencer le montage. Ancrages à coller (chevilles solides), vis, butées, câbles, boîtes de dérivation, outils, etc.
Le type de portail est décisif pour l'emplacement de montage de l'entraînement. Si la butée du portail se trouve au sol, l'entraînement devra également être monté le plus bas possible afin d'éviter de tordre le portail. Utiliser exclusivement des éléments du cadre pour la fixation. TYPES A, B, C Dans le cas des portails en fer, la fixation de la ferrure du portail doit s'effectuer sur le cadre principal. En cas de doutes quant à la solidité du support existant, prévoir de le renforcer. TYPES D, E, F Dans le cas des portails en bois, la fixation de la ferrure doit traverser l'épaisseur du bois. Il est recommandé de prévoir une plaque sur la face extérieure, afin d'empêcher tout risque de desserrage de la fixation au fil du temps. Pour les portails de faible épaisseur, prévoir des renforts supplémentaires, sinon ils ne résisteraient pas à la sollicitation (p. ex. type F).
Le choix du bon emplacement de la ferrure de pilier est décisif pour le fonctionnement ultérieur de l'installation. Il détermine la distance entre le point de rotation du moteur et celui du portail, et donc l'angle d'ouverture. On parle de cote A et de cote B. Il ne faut pas sous-estimer l'importance de cette cote sur le bon fonctionnement et la qualité du mouvement. Il faut essayer de déterminer la cote optimale pour votre angle d'ouverture dans toutes les circonstances et de l'atteindre aussi précisément que possible. Voir tableau (figure 3F) pour les cotes A/B. Si le pilier n'est pas assez large, il faut fabriquer une plaque adaptable (figure 5B). Si le pilier est trop épais, il faut réaliser un évidement (figure 5D) ou déplacer le portail (figure 5C). Pour atteindre des cotes optimales, il peut s'avérer nécessaire de raccourcir ou de rallonger la plaque de charnière fournie. Lors de la construction d'un nouveau portail, il est possible de jouer sur les cotes A et B lorsque les gonds du portail sont montés de manière correspondante sur les piliers. Avant de fixer définitivement les cotes de montage, vérifier systématiquement que l'entraînement ne cogne pas contre le pilier lors du basculement. MONTAGE: les forces exercées par l'entraînement sur le pilier sont très élevées. En général, on peut déjà atteindre des cotes de montage acceptables en soudant directement sur le pilier la plaque de charnière fournie. Dans le cas de piliers épais en pierre ou en béton, il faut souder la pièce de charnière sur une plaque-support et la fixer de sorte que les chevilles ne risquent pas de se détacher lors du fonctionnement. A cet effet, il vaut mieux préférer aux chevilles en acier ou en plastique des systèmes d'ancrage composite à coller, avec une tige filetée collée sans précontrainte dans la maçonnerie. Dans le cas des piliers en maçonnerie, il conviendrait de visser une grande plaque en acier débordant sur plusieurs pierres et sur laquelle la plaque de charnière peut ensuite être soudée. Une autre bonne solution consiste à utiliser une plaque d'équerre fixée sur le pilier. ACCESSOIRES, CONSEIL 1 : En cas de piliers ronds, le programme d'accessoires comprend une ferrure qui permet de simplifier le réglage de la cote A/B (modèle 207917). ACCESSOIRES, CONSEIL 2 : Pour des portails battants ouvrant vers l'extérieur, il est possible de commande une ferrure spéciale.
(électrique) à titre de sécurité! Le choix du bon automatisme de portail dépend d'un grand nombre de facteurs. Partant d'un portail en bon état de fonctionnement, le "démarrage" est l'opération la plus difficile. Une fois le portail en mouvement, la force nécessaire est en général nettement moins élevée. • Taille du portail : la taille du portail est un facteur très important. Le vent peut le freiner ou le tordre et donc augmenter fortement la force nécessaire. • Poids du portail : le facteur poids n'est qu'une grandeur purement indicative et susceptible de différer très fortement des besoins effectifs. Le fonctionnement est le facteur important. • Influence de la température : des températures extérieures très basses peuvent freiner ou même empêcher le démarrage (modifications du sol, etc.). Des températures extérieures très élevées peuvent provoquer un déclenchement prématuré du dispositif de protection thermique (env. 135 °C) (uniquement pour ouvre-portails 230 V). • Fréquence / durée d'utilisation : le facteur de marche maximal des mécanismes d'ouvre-portails est de l'ordre de 30 % (p. ex. 30 % d'une heure). Les ouvre-portails 24 Volt peuvent fonctionner en permanence. ATTENTION : Les ouvre-portails 230 Volt ne sont pas conçus pour fonctionner en permanence à la valeur maximale du facteur de marche (marche en continu). L'entraînement surchauffe et se désactive jusqu'à son retour à la température de mise en marche. La température extérieure et le type de portail sont des facteurs importants pour le facteur de marche effectif.
En position ouverte du portail, l'entraînement est sorti à 1 %. Une RENTREE ou SORTIE complète du piston en service (avec le portail) endommage l'entraînement et conduit à l'extinction de la garantie ! Respecter systématiquement la cote de fixation ! Cotes, voir fig. 5A. Dans le cas des portails en fer, les fixations doivent être soudées ou montées avec des vis traversant l'épaisseur du portail. Dans ce cas, utiliser de grosses rondelles ou une plaque au dos du portail. Dans le cas des portails en bois, la fixation doit traverser l'épaisseur du bois. Il est fortement recommandé de prévoir une plaque sur la face extérieure, afin d'empêcher tout risque de desserrage de la fixation. Pour les portails en bois ou les cadres métalliques de faible épaisseur, prévoir des renforts, sinon ils ne résisteraient pas à la sollicitation (p. ex. type F).
Le mécanisme d'entraînement peut être déverrouillé. Le portail peut ensuite être ouvert et actionné à la main (en cas de coupure de courant). Dans le cas des ouvre-portails neufs, le déverrouillage est parfois jugé difficile à manoeuvrer / source d'à-coups. Ceci est normal et n'a aucun effet sur la fonction ! Déverrouillage: Engager la clé et la tourner de 180°. Tourner ensuite le levier de déverrouillage de 180°. Fin des opérations. Verrouillage: Tourner le levier vers l'arrière. Dès que le portail se déplace ou que l'entraînement tourne, le mécanisme se reverrouille. La serrure permet ensuite d'empêcher tout déverrouillage intempestif. MONTAGE DES BRAS D'ENTRAINEMENT 7 Déverrouiller l'entraînement. Repousser l'entraînement déverrouillé sur les ferrures et le bloquer à l'aide des goujons et des bagues fournis (figure 7). Si vous utilisez le trou central ou intérieur de la plaque-charnière pour monter la ferrure de fixation du montant, vous DEVEZ couper la partie restante de la plaque-charnière avant la mise en service du bras. La non-réalisation de cette opération provoquera l'endommagement de la ferrure de fixation. N'utilisez pas de marteau lors du montage de l'actionneur sur la plaque-charnière. CABLAGE 7 230 VOLT : Le câble de raccordement comporte 4 pôles et mesure environ 80 cm de long. Il se monte en prévoyant un coude par rapport à la commande ou vers une boîte de dérivation étanche montée au-dessus du niveau du sol. La pose fixe s'effectue depuis la boîte de dérivation au moyen d'un câble agréé. Le condensateur peut être raccordé dans la boîte de dérivation ou dans la commande. Raccordement: le condensateur se monte entre les bornes CL et OP. Le branchement entre CL et COM détermine le sens de rotation A. Le branchement entre l'autre borne OP et COM détermine le sens de rotation inverse. Ne surtout pas oublier de mettre l'installation à la terre (figure 7B). 24 VOLT : Le câble de raccordement comporte 6 pôles et mesure env. 80 cm de long. Il sera posé en formant un coude vers la commande ou vers une boîte de dérivation étanche montée en saillie. La pose à demeure s'effectue depuis la boîte de dérivation au moyen du câble autorisé. Raccordement : voir instructions de la commande. Couleurs des câbles : marron/vert/blanc/jaune = capteurs bleu/rouge : moteur 24 Volt. ACCESSOIRE RECOMMANDE: câble de rallonge LA400-JB40 comprend : (1) 12 m de câble avec bornes (1) Boite de dérivation IP65 (2) Décharges de traction PG 13,5 (1) Matériel de montage MISE EN SERVICE INITIALE L'ouvre-portail étant déverrouillé, contrôler à la main le fonctionnement du portail. Une mise en service électrique n'est possible qu'en liaison avec une commande appropriée que vous pouvez acheter en tant qu'accessoire. Veiller systématiquement à respecter les prescriptions de sécurité mécaniques et électriques concernant l'installation. Si la force du portail en mouvement est supérieure à 400 N au niveau de l'arête de fermeture, il est alors nécessaire d'utiliser des dispositifs de sécurité supplémentaires (barrière photoélectrique, réglette de contacts).
230 Volt Raccordement secteur (moteur) Température de fonctionnement 24 Volt Raccordement secteur (moteur) Tension moteur Lista de verificación: página 2 Tipos de puertas/Altura de la instalación: página 2, figura 2 A-F Configuración de la puerta: página 2, figura 3 A-F Paradas de la puerta:
TIPO D, E, F Con las puertas de madera, el herraje se deberá ajustar con pernos. Se recomienda fijar una placa desde el exterior, de tal forma que los soportes de herraje no se puedan soltar con el paso del tiempo. Las puertas de madera delgadas deberán reforzarse para resistir las cargas existentes (p. ej. tipo F).
¿Cuánto se tiene que abrir la hoja de la puerta? 90 grados o hasta 115 grados. Un ángulo de apertura superior a 115 grados es practicable hasta un cierto punto pero no se recomienda. La razón es que el mecanismo de apertura siempre funciona a la misma velocidad. Cuanto más se tenga que abrir la puerta, más rápida deberá desplazarse la hoja de la puerta. El movimiento se vuelve más irregular y esto somete a los herrajes y a la puerta a cargas extremas. Es válido para automatismos sin interruptor final de carrera: los ángulos de apertura desiguales provocan que un mecanismo de apertura alcance primero su destino, pero siga en marcha, por lo que fuerza la puerta contra el tope de la misma hasta que el motor alcance su posición final (véanse figuras 3, A-F). Consejo para profesionales: el tiempo que lleva alcanzar el tope limitado se puede controlar seleccionando deliberadamente diferentes dimensiones A y B (izquierda + derecha). No obstante, este método de instalación somete los herrajes a cargas elevadas y puede provocar que la puerta se desplace de modo irregular. Recomendamos que sólo montadores de puertas con experiencia elijan este método. NOTA: Si la puerta se abre hacia un muro o una pared, existe riesgo de quedarse aprisionado. Si la distancia restante después de abrir la puerta es inferior a 200 mm, se deberá asegurar esa zona más tarde adicionalmente mediante un sensor infrarrojo o una regleta de contacto. TOPES DE PUERTA 4 UNA PUERTA BASCULANTE REQUIERE UN TOPE DE PUERTA ANCLADO EN AMBAS DIRECCIONES DE APERTURA Y CIERRE. Los topes de puertas protegen al mecanismo de apertura, a la puerta y a los herrajes contra el desgaste. Operar la puerta sin topes limite fijos no resulta satisfactorio; a menudo ¡resulta peligroso, provoca un desgaste prematuro y anula la garantía del producto¡ SOPORTE DEL POSTE 5 La elección de la ubicación correcta del soporte del poste tiene una repercusión decisiva en el funcionamiento posterior del sistema. Determina la distancia entre el centro de desplazamiento del motor y el de la puerta, y por lo tanto el ángulo de apertura. Se hará referencia a estas dimensiones como dimensión A y dimensión B. No subestime la acción que estas dimensiones ejercen sobre el correcto funcionamiento y la marcha. Pruebe y deduzca la mejor dimensión para el ángulo de apertura con tanta precisión como sea posible y que sea apta para todas las circunstancias. Véase la tabla (figura 3F) ara las dimensiones A/B. Si el poste no es lo suficientemente ancho, se le deberá ajustar una pieza de extensión (figura 5B). Si el poste es demasiado grueso, recórtelo para que sea más delgado (figura 5D) o equilibre la puerta RECOMENDACIONES 1 ACCESORIOS: En caso de pilares redondos, se puede montar un herraje del accesorio, que facilita el ajuste de la dimensión A/B (modelo 207917). RECOMENDACIONES 2 ACCESORIOS: Para las puertas que se basculan hacia el exterior, se puede adquirir un herraje especial.
• Acción de la temperatura: las temperaturas exteriores bajas pueden provocar que el arranque inicial resulte más difícil (variaciones en el terreno, etc.) o incluso impedirlo. Si se presentan temperaturas exteriores elevadas junto con un uso frecuente se puede activar la protección térmica antes de tiempo (aprox. 135 °C). (Sólo en accionamientos de 230 voltios). • Frecuencia operativa/Tiempo operativo: llos mecanismos de apertura se han diseñado para un tiempo operativo máximo (tiempo de funcionamiento) de aproximadamente un 30% (p. ej. 30% durante una hora). Los automatismos de 24 voltios pueden estar en marcha de forma permanente. IMPORTANTE: el mecanismo de apertura de 230 voltios no se ha diseñado para operarse continuamente en su tiempo operativo máximo (operación ininterrumpida). En este caso, el mecanismo de apertura se calentará demasiado y se desconectará hasta que se enfríe a la temperatura de conexión. La temperatura exterior y la puerta son parámetros importantes que afectan al tiempo operativo actual.
El mecanismo de apertura se puede desbloquear. En este caso, la puerta se puede abrir y operar manualmente (fallo en la red). En un mecanismo de apertura nuevo, la acción de liberación puede a veces dar la sensación de estar dura o que se mueve a sacudidas, pero esto se considera normal y no afecta al funcionamiento. Liberación: inserte la llave en la cerradura de cilindro y gírela 180 grados. Entonces gire la palanca de liberación otros 180 grados, y !listo¡ Accionar: gire la palanca en el sentido de las agujas del reloj. En cuanto la puerta se desplace o el mecanismo de apertura se ponga en marcha, el engranaje se volverá a enclavar. Emplee el bloqueo para proteger la palanca de una liberación no autorizada. INSTALAR LOS BRAZOS DEL MECANISMO DE APERTURA 7 Libere el mecanismo de apertura. Empuje el mecanismo de apertura liberado en los herrajes y asegúrelo utilizando los pernos y anillas suministrados (figura 7). Si en el herraje de pilar se emplea el agujero de fijación medio o el interior, dicho herraje debe ser recortado antes de la primer puesta en marcha para que en el automatismo disponga de suficiente espacio libre. En caso de incumplirse esta condición, se puede provocar la rotura del herraje en el automatismo. Si el automatismo se desliza en el herraje, no se puede emplear un martillo ni un utensilio similar. CABLEADO 7 230 VOLTIOS: El cable de conexión de 4 polos tiene una longitud de aproximadamente 80 cm. y se ha tendido en una curva al controlador o a la caja de distribución impermeable localizada en el suelo. Un cable homologado está instalado permanentemente desde la caja de distribución hacia adelante. El condensador se puede conectar dentro de la caja de distribución o en el controlador. Conexión: El condensador se deberá conectar entre los bornes OP y CL. OP y COM generan el sentido de rotación A. CL y COM generan el sentido de rotación inverso. En cualquier caso, la instalación siempre deberá disponer de una puesta a tierra (figura 7B). 24 VOLTIOS: El cable conector es de 6 polos, de aprox. 80 cm de longitud y se guía en un arco al control o a una caja de distribución conectada a tierra superficial con estancamiento al agua. Desde la caja de distribución se llevará a cabo un cableado fijo mediante un cable admisible. Conexión: véase instrucciones para el control Colores de cable: marrón/verde/blanco/amarillo = sensores azul/rojo: motor de 24 voltios. RECOMENDACIONES ACCESORIOS: Cable prolongador LA400-JB40 PRIMERA PUESTA EN MARCHA Estando el dispositivo desbloqueado, compruebe manualmente el funcionamiento en la puerta. La puesta en marcha eléctrica sólo resulta factible con un control adecuado que se puede adquirir como accesorio. Asegúrese siempre de que se cumplan las correspondientes normas de seguridad tanto a nivel mecánico como eléctrico. Si la fuerza de la hoja en movimiento en el borde de cierre es superior a 400N se deberán utilizar dispositivos de seguridad adicionales (sensor infrarrojo o una regleta de contacto). Los dispositivos de seguridad deberán cumplir las exigencias según la norma EN60335-2-103.
Compruebe en espacios de tiempo regulares (mensualmente) si los herrajes de la puerta y del accionamiento están firmemente asentados. Desbloquee el automatismo y compruebe el funcionamiento de la puerta. Sólo si la puerta se desplaza fácilmente, también funcionará perfectamente con un automatismo. Un automatismo no puede reemplazar a una puerta que cierre mal. En automatismos de 24 voltios, véase también las instrucciones del control.
Cable de conexión Fuerza axial Velocidad de desplazamiento Marcha permanente Rango temperatura Tiempo de apertura 90O seg.
Las puertas de madera delgadas sin marco de metal se deberán reforzar adicionalmente ya que no soportarán ser sometidas a una carga permanente (p. ej. tipo F).
