AS210 - Automatisme de porte CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Automatisme de porte
Modèle	Non précisé
Tension d'alimentation	Non précisé
Normes de conformité	EN60335-1 / EN60204-1 / EN12453
Fonction principale	Commande de porte motorisée
Type de porte compatible	Portes motorisées à commande électrique
Protection contre les surcharges	Oui
Interface de connexion	Bornes à vis
Indicateur LED	Oui
Dimensions	Non précisé
Poids	Non précisé
Température de fonctionnement	Non précisé
Type de commande	Électronique
Installation	Fixation sur panneau
Révision	032007
Fabricant	Non précisé

FOIRE AUX QUESTIONS - AS210 CHAMBERLAIN

Comment réinitialiser le moteur CHAMBERLAIN AS210 ?

Pour réinitialiser le moteur, déconnectez l'alimentation pendant 10 secondes, puis reconnectez-la. Appuyez sur le bouton de programmation jusqu'à ce que le voyant s'allume.

Pourquoi le moteur ne s'active-t-il pas ?

Vérifiez si l'alimentation est correctement branchée et assurez-vous que le capteur de sécurité n'est pas obstrué.

Comment régler la force d'ouverture et de fermeture ?

Utilisez les vis de réglage situées sur le moteur pour ajuster la force d'ouverture et de fermeture selon vos besoins.

Le moteur fait un bruit étrange, que faire ?

Un bruit étrange peut indiquer un manque de lubrification ou un problème avec les roulements. Vérifiez et lubrifiez les pièces mobiles si nécessaire.

Comment programmer une télécommande avec le moteur ?

Appuyez sur le bouton de programmation sur le moteur jusqu'à ce que le voyant clignote, puis appuyez sur le bouton de la télécommande que vous souhaitez programmer.

Le moteur s'arrête avant d'atteindre la position finale, que faire ?

Vérifiez les réglages de fin de course et ajustez-les si nécessaire pour que le moteur atteigne correctement les positions d'ouverture et de fermeture.

Comment savoir si la batterie de la télécommande est faible ?

Si la portée de la télécommande diminue ou si le moteur ne répond pas, cela peut indiquer que la batterie est faible. Remplacez-la pour une meilleure performance.

Quels sont les types de surfaces adaptés pour installer le CHAMBERLAIN AS210 ?

Le moteur peut être installé sur des surfaces solides et planes, comme des murs en béton ou des supports en métal. Évitez les surfaces instables.

Comment nettoyer le capteur de sécurité ?

Utilisez un chiffon doux et sec pour essuyer le capteur de sécurité. Assurez-vous qu'il n'y a pas d'obstructions qui pourraient affecter son fonctionnement.

Où trouver des pièces de rechange pour le CHAMBERLAIN AS210 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de Chamberlain ou chez des revendeurs agréés.

MODE D'EMPLOI AS210 CHAMBERLAIN

en relation avec EN12453

(Sécurité d'opération de portails motorisés)

Le contrôle AS 210 est conçu pour opérer des portails.

La version de base est construit pour l'opération d'homme mort.

En insérant des modules enchichables, elle peut être étendue individuellement.

INSTRUCTIONS DE SECURITÉ

Veuillez considérer les directives et les règlements en vigueurs pour la mise en route de portails motorisés dans votre pays.
Les travaux d'installation et de maintenance à la contrôle AS 210 ne doivent être accomplis que par des électriciens qualifiés.
Considerérez les dispositifs de protection!
L'appareil doit être sans courant durant des travaux électriques.
L'opération d'homme mort n'est justifié que si la machine est visible des apparêils de commande.

Si vous ne considérrez pas les instructions de sécurité, vous âtes responsable des dommages personnels et matériels résultats您可以-même.

CONNEXION DU RESEAU

Dans le cas de branchements fixes, un interrupteur principal sur tous les pôles doit être prévu.
Dans le cas de connections triphasées n'employez qu'un triple coupe-circuit automatique de bloc (10A).
Veuillez faire attention à ce que la tension du réseau correspond au données de la plaque signalétique.
Veuillez considérer que la prise a un champ tournant à droite.
Les commandes et les contrôle ne doivent etre montées que dans un bateau.

DONNEES TECHNIQUES

Modèle

AS 210

Tension

230V ou 400V

Fréquence

50 Hz

Indice de protection

IP 54

A max.

10 A

Température de

-10°C a +55°C

service

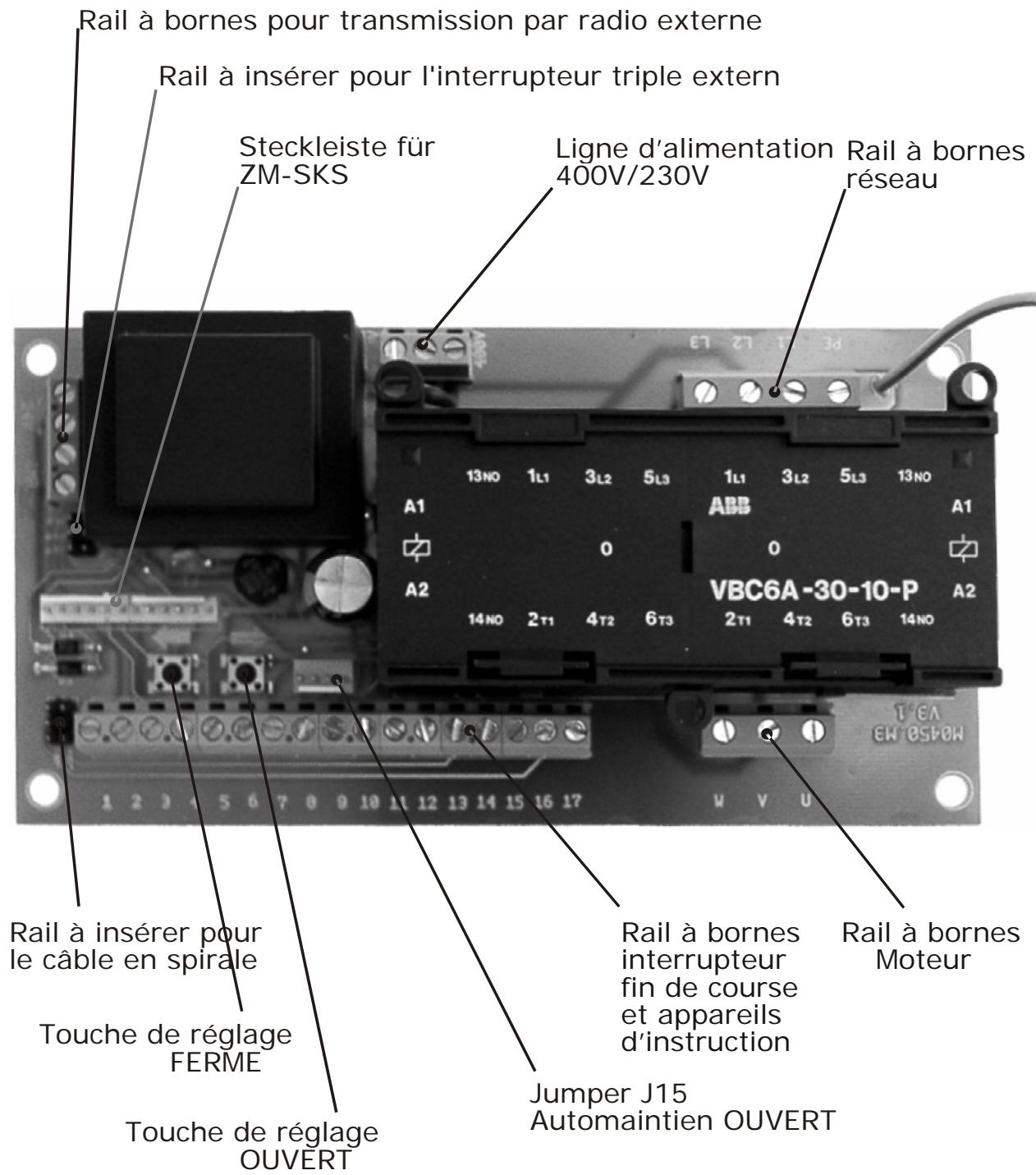

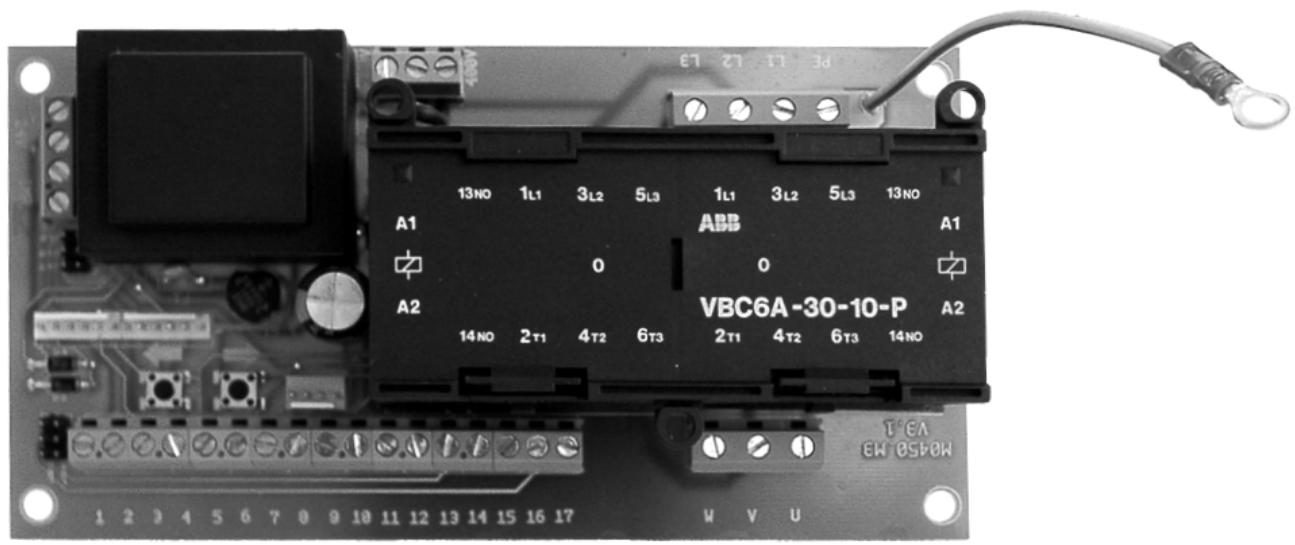

PLATINE AS 210

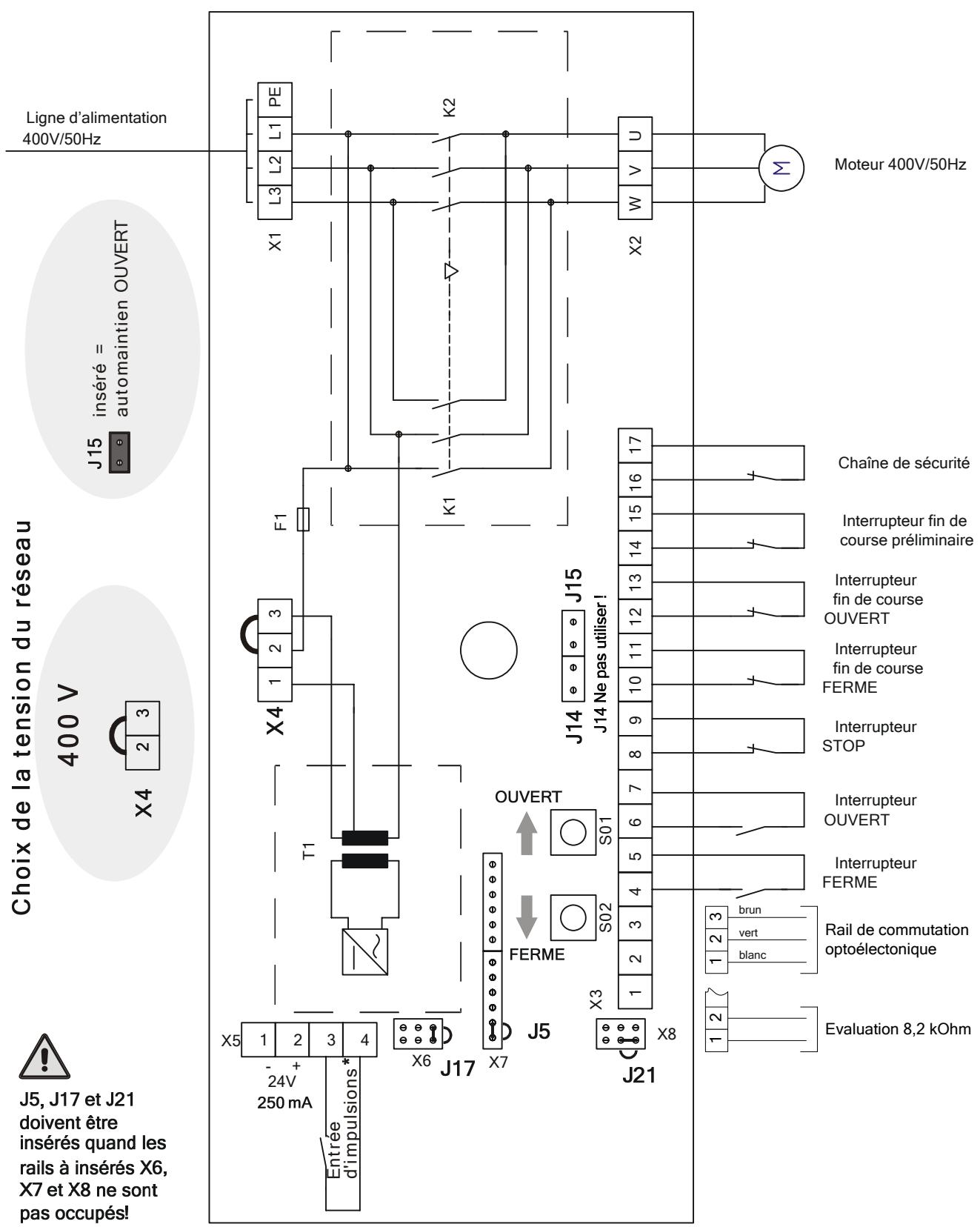

PLAN DE CABLAGE AS 210 400V - RAIL DE COMMUTIATION OPTOÉLECTRONOQUE, EVALUATION DE LA RÉSISTANCE 8,2 kOhm

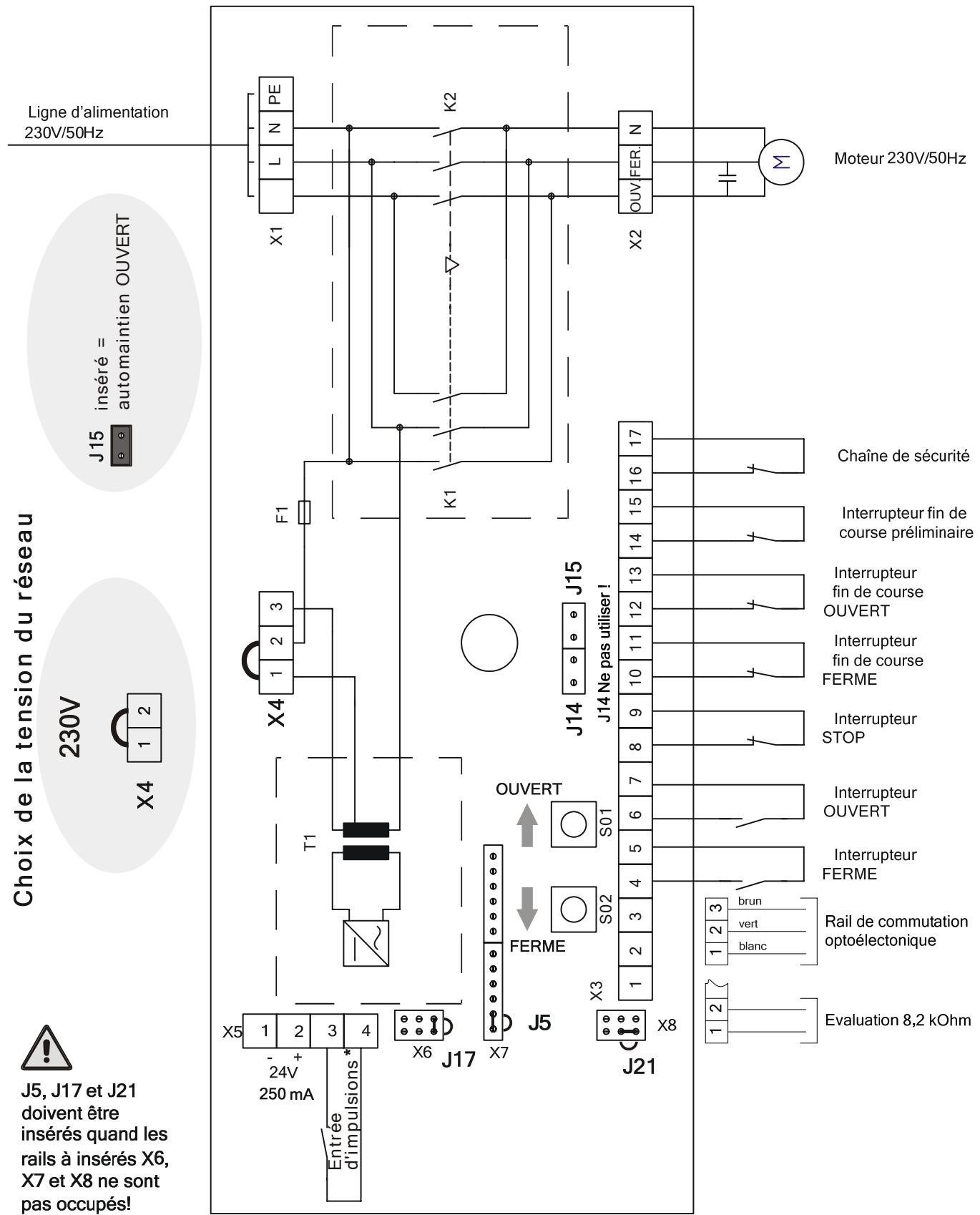

PLAN DE CABLAGE AS 210 230V - RAIL DE COMMUTIATION OPTOELECTRONOQUE, EVALUATION DE LA RÉSISTANCE 8,2 kOhm
Choix de la tension du réseau

J5, J17 et J21
doivent être
insérés quand les rails à insérés X6, X7 et X8 ne sont pas occupés!

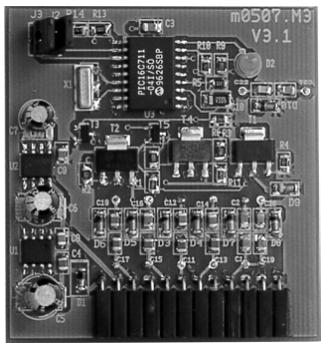

Module pour brancher un rail SKS
