BEDIENUNGSANLEITUNG AS210 CHAMBERLAIN
EN60335-1 / EN60204-1
in Zusammenhang mit EN12453
(Nutzungssicherheit kraftbetätigter Tore)
Die Steuerung AS 210 ist für den Betrieb von Toranlagen konzipiert. In der Grundversion ist sie für den Totmann-Betrieb ausgelegt. Durch Aufstecken von Steckmodulen kann sie individuell erweitert werden.
SICHERHEITSHINWEISE
Beachen Sie die in Ihr dem Land gultigen Richtlinien und Vorschriften zur Inbetriebnahme von kraftbetätigten Toranlagen.
Installations- und Wartungsarbeiten an der Steuerung AS 210 dürfen nur von Elektrofachkräften durchgeführt werden.
Schutzbestimmungen beachten!
Bei elektrischen Arbeiten ist die Anlage spannungsfrei zu schalten.
Totmann-Betrieb ist nur zulässig, wenn die Anlage von den Befehlsgeräten aus eingesehen werden kann.
Wenn Sie die Sicherheitshinweise nicht beachten, sind Sie für die daraus resultierenden Personen- und Sachschäden selbst verantwortlich.
NETZANSCHLUSS
Bei Festanschluss muss ein allpoliger Hauptschalter vorgesehen werden.
Bei Drehstromanschluss nur 3'er Blocksicherungsautomaten (10A) verwenden.
Beachen Sie, dass die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.
Beachen Sie, dass an der Steckdose ein rechtsdrehendes Drehfeld vorliegt.
Antrieb und Steuerung)durfen nur in Räumen montiert werden.
TECHNISCHE DATEN
Modell AS 210
Spannung 230V oder 400V
Frequenz 50 Hz
Schutzart IP 54
A max. 10 A
Betriebstemperatur -10°C bis +55°C

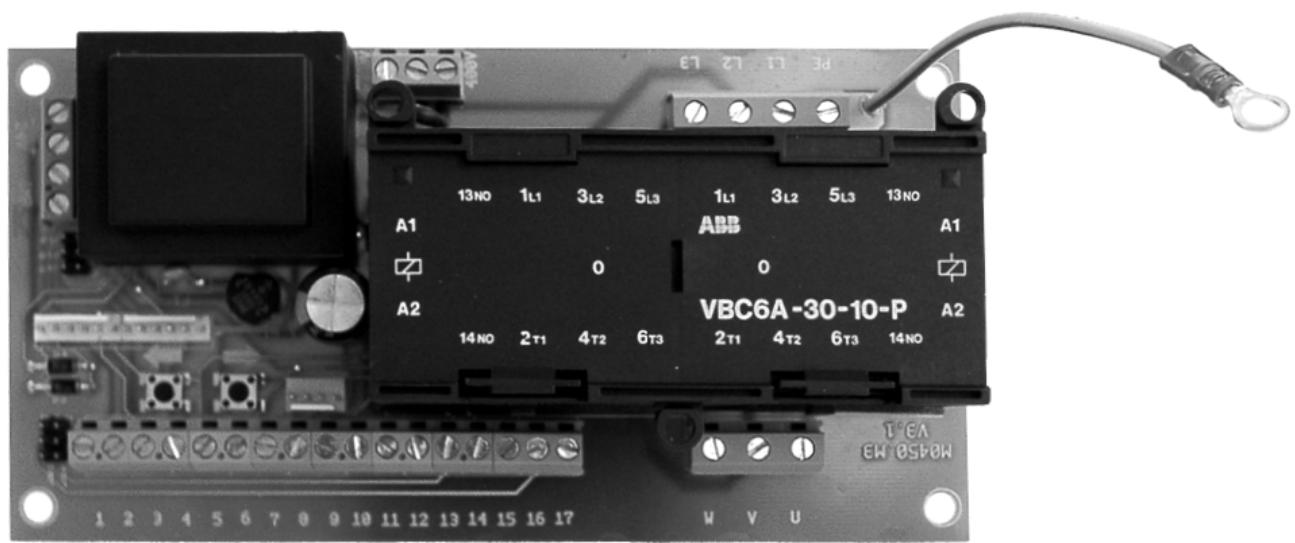

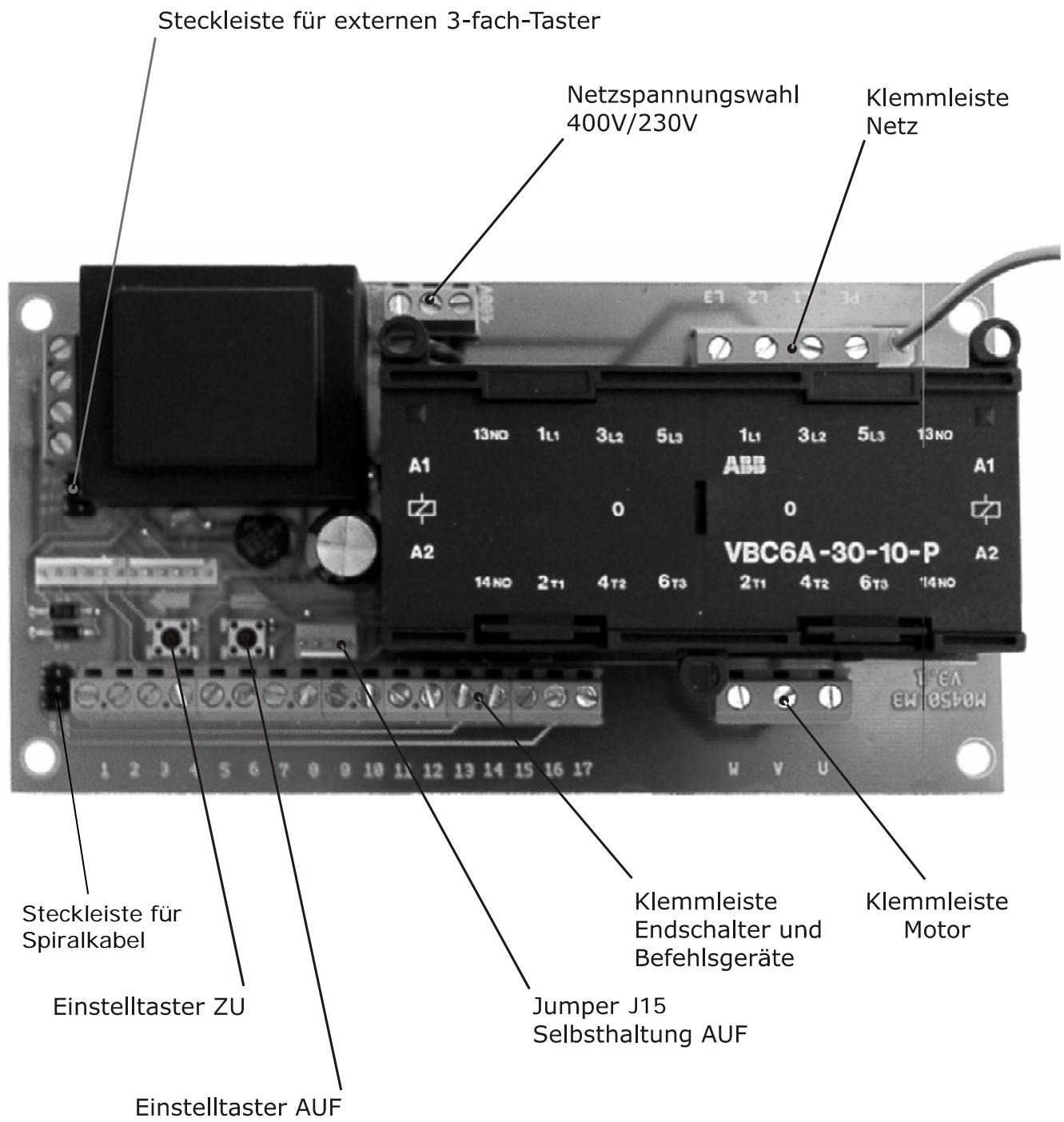

GRUNDPLATINE AS 210

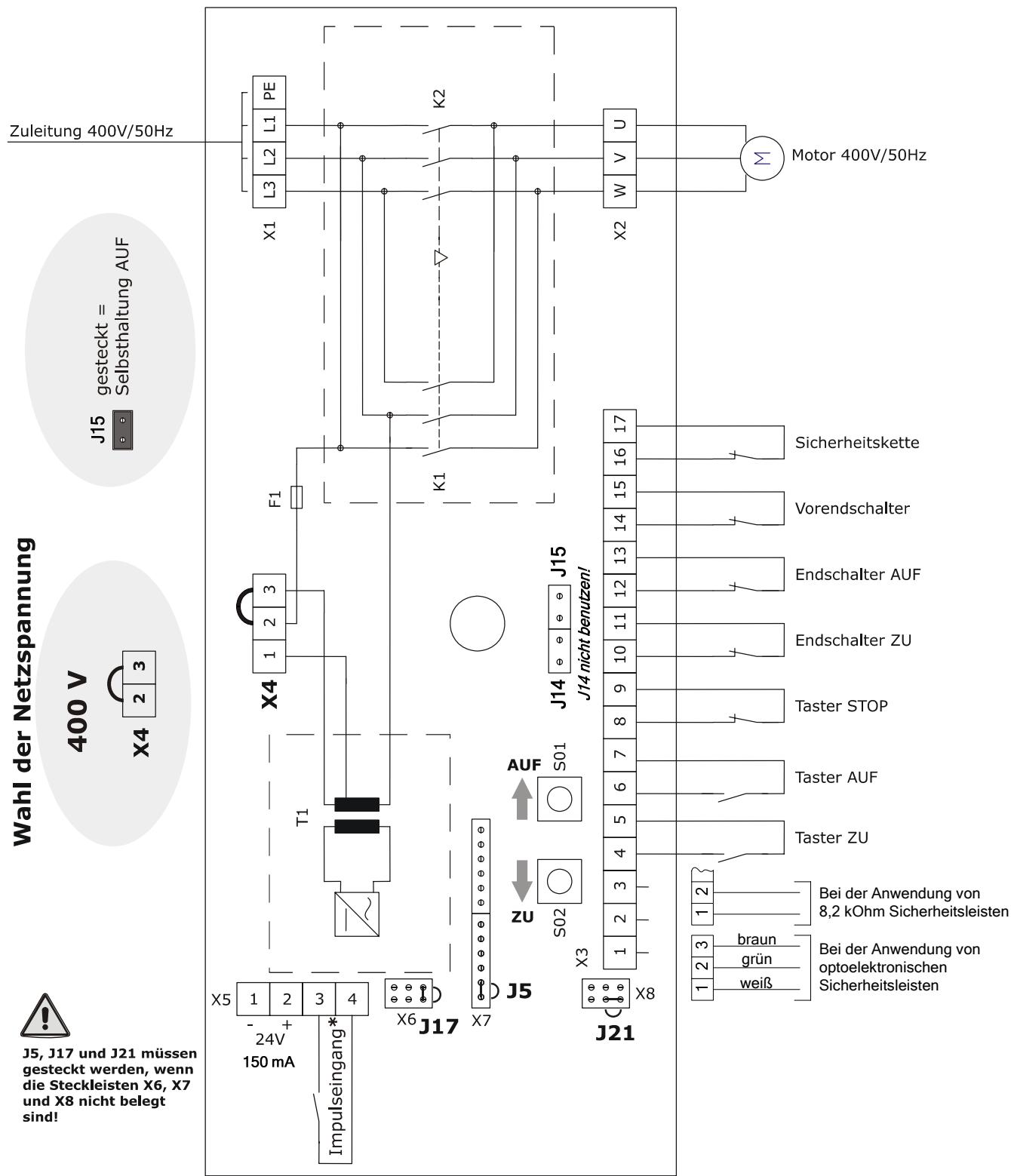

SCHALTPLAN AS 210 400V FÜR OPTOELEKTRONISCHE SCHALTLEISTE UND FÜR 8,2 kOhm WIEDERSTANDSAUSWERTUNG

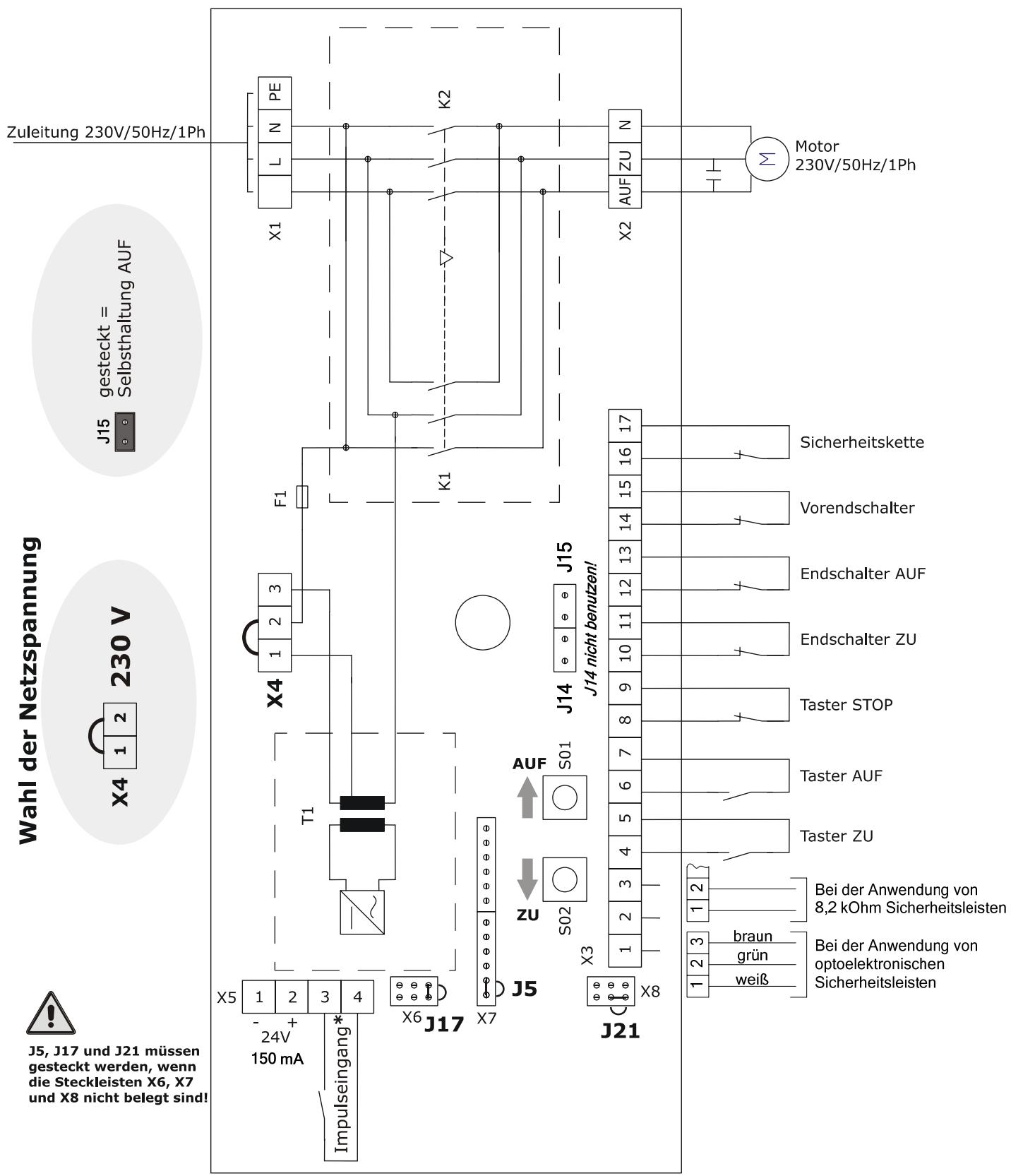

SCHALTPLAN AS 210 230V FÜR OPTOELEKTRONISCHE SCHALTLEISTE UND FÜR 8,2 kOhm WIEDERSTANDSAUSWERTUNG
ZUBEHÖR ZUR GRUNDPLATINE AS 210

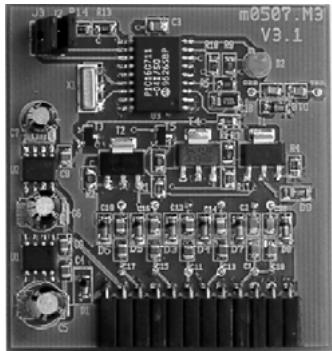

ZM-SKS
Modul für den Anschluss einer SKS Leiste
Door control system AS 210
EN60335-1 / EN60204-1
EN60335-1 / EN60204-1
EN60335-1 / EN60204-1
EN60335-1 / EN60204-1
v souvislosti s EN12453
