MODE D'EMPLOI 525 EXC KTM
Veuillez noter ci-dessous les numéros de série de votre motorcycle:
Numéro de cadre
Numéro de moteur
Numéro de la clé
Cachet du concessionnaire
LA SOCIÉT KTM SPORTMOTORCYCLE AG SE RÉSERVE LE DROIT DE MODIFIER SANS PREAVIS ET SANS AVOIR À SE JUSTIFIER LES ÉQUIPements, LES DONNÉES TECHNIQUES, LES COULEURS, LES MATÉRIAUX, LES SERVICES ET TOUT AUTRE CHOSE SEMBLABLE. ÉLLE PEUT MÉME OPÉRER DES SUPPRESSIONS SANS REMPLACEMENT. ÉLLE POT ÉGÀLEMENT ARRÊTER LA FABRICATION DE CERTAINS MODELES SANS ANNONCE PREALABLE. ÉLLE NE PEUT ÉTRE RESPONSABLE DES COQUILLES D'IMPRESSION.

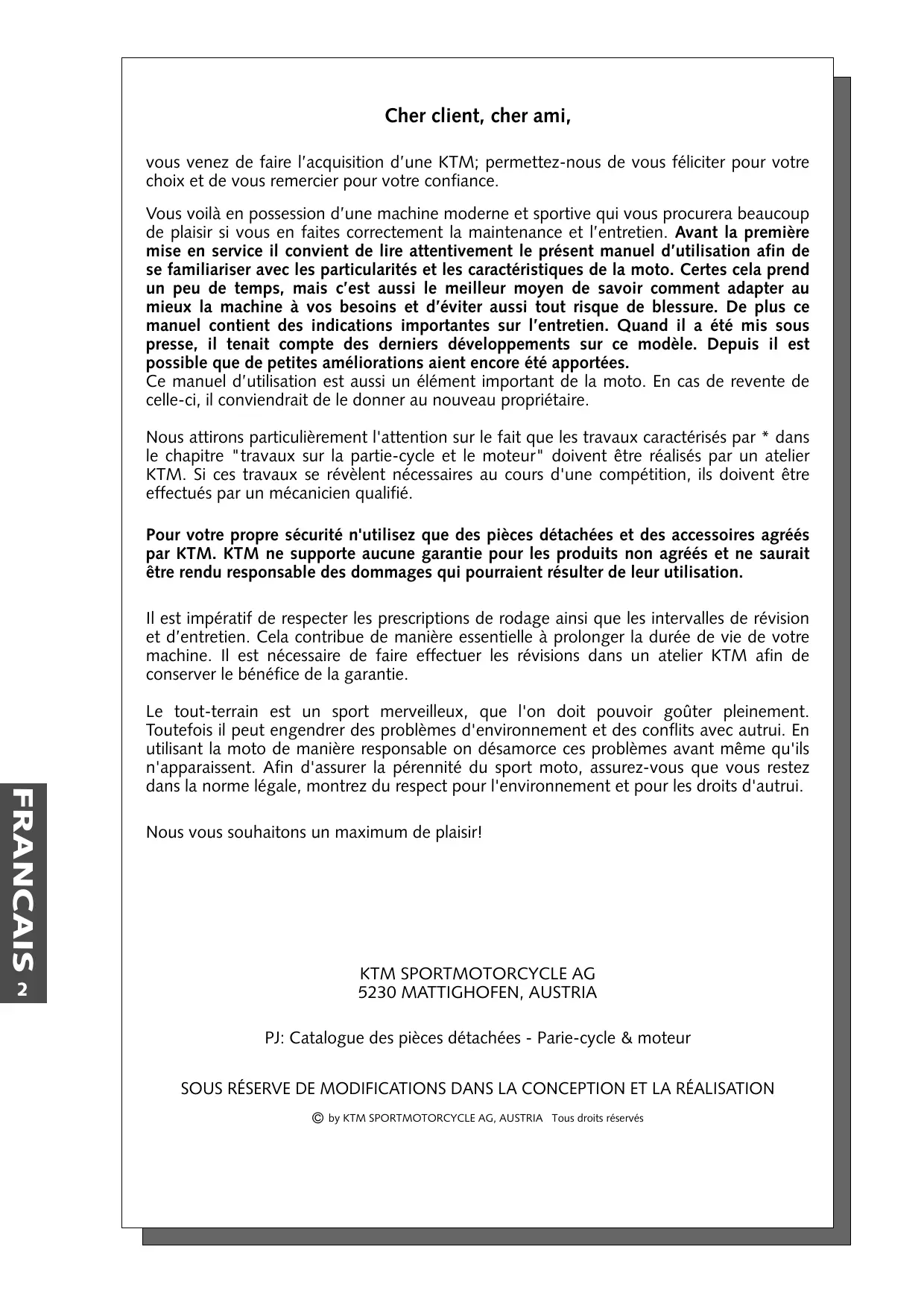

vous venez de faire l'acquisition d'une KTM; permettez-nous de vous féliciter pour votre choix et de vous remercier pour votre confiance.
Vous voilà en possession d'une machine moderne et sportive qui vous procurera beaucoup de plaisir si vous en faites correctement la maintenance et l'entretien. Avant la première mise en service, il convient de lire attentivement le présent manuel d'utilisation afin de se familiariser avec les particularités et les caractéristiques de la moto. Certes, cela prend un peu de temps, mais c'est aussi le meilleur moyen de savoir comment adapter au moins la machine à vos besoins et d'éviter tout risque de blessure. De plus, ce manuel contient des indications importantes sur l'entretien. Quand il a été mis sous presse, il tenait compte des derniers développements sur ce modèle. Depuis, il est possible que de petites améliorations aient encore été apportées.
Ce manuel d'utilisation est aussi un élément important de la moto. En cas de revente de cette-ci, il conviendrait de le donner au nouveau propriétaire.
Nous attirons particulièrement l'attention sur le fait que les travaux caractérisés par * dans le chapitre "travaux sur la partie-cycle et le moteur" doivent être réalisés par un atelier KTM. Si ces travaux se révèlent nécessaires au cours d'une compétition, ils doivent être effectués par un mécanicien qualifié.
Pour votre propre sécurité, n'utilisez que des pièces détachées et des accessoires agrés par KTM. KTM ne supporte aucune garantie pour les produits non agrés et ne saurait être rendu responsable des dommages qui pourraient en résulter.
Il est impératif de respecter les prescriptions de rodage ainsi que les intervalles de révision et d'entretien. Cela contribue de manière essentielle à prolonger la durée de vie de votre machine. Il est nécessaire de faire effectuer les révisions dans un atelier KTM afin de conserver le bénéfice de la garantie.
Le tout-terrain est un sport merveilleux, que l'on doit pouvoir goûter pleinement. Toutefois, il peut engendrer des problèmes d'environnement et des conflits avec les autres. En utilisant la moto de manière responsable, on désamorce ces problèmes avant même qu'ils n'apparaissent. Afin d'assurer la pérennité du sport moto, assurez-vous que vous restez dans la norme légale, montrez du respect pour l'environnement et pour les droits d'autrui.
Nous vous souhaitons un maximum de plaisir!
KTM SPORTMOTORCYCLE AG 5230 MATTIGHOFEN, AUSTRIA
PJ: Catalogue des pièces détachées - Parie-cycle & moteur
SOUS RÉSERVE DE MODIFICATIONS DANS LA CONCEPTION ET LA RÉALISATION
© by KTM SPORTMOTORCYCLE AG, AUSTRIA Tous droits réservés
Les motos de sport KTM sont conçues et réalisées pour résister aux contraintes ordinaires dans des compétitions normales. Les machines correspondant aux catégories et aux règlements actuels des fédérations internationales.
Afin de permettre un fonctionnement sans défaut et pour éviter une usure prématurée, il convient de respecter les instructions consignées dans le manuel d'utilisation en ce qui concerne l'entretien, la maintenance et les réglages du moteur et de la partie-cycle. Un mauvais réglage de la partie-cycle peut entraîner des dégâts et des ruptures de certains éléments (voir chapitre Contrôle du réglage de base de la partie-cycle).
Les travaux d'entretien consignés dans le "tableau de graissage et d'entretien" doivent impérativement être effectués dans un atelier KTM et être attestés dans le carnet de service après-vente, autrement la garantie ne saurait s'appliquer.
Il faut employer les carburants et lubrifiants indiqués dans le manuel d'utilisation, ou des produits aux spécifications de même nature, et les utiliser selon le plan d'entretien.
Pour les dommages et les dommages dérivés dus à des modifications et des transformations de la machine, la garantie ne saurait être prise en compte.
L'utilisation des motos dans des conditions extrêmes, par exemple des terrains profondément boueux ou détrempés, peut mener à une usure au-delà de la normale d'éléments tels que les freins ou la transmission. Il peut en résulter que la révision ou le remplacement des pièces d'usure doivent être faits avant la limite indiquée dans le plan d'entretien.
LES MODELES SX/SXS ET MXC NE SONT PAS HOMOLOGUÉS POUR UN USAGE SUR LA VOIE PUBLIQUE.
Les modèles EXC peuvent être utilisés sur la voie publique uniquement dans les versions homologuées (bridées) et non transformées. Sans cette restriction de puissance (donc si elles sont débridées), ces machines ne peuvent être utilisées que sur des terrains spéciaux et non plus sur la voie publique.
Les modèles EXC sont conçus pour des épreuves d'enduro et non pas pour un usage principal en cross.
Sommaire
Page
EMPLACEMENT DES NUMEROS DE SERIE 5
Numéro de cadre 5
Type et numéro de moteur 5
ORGANES DE COMMANDE 5
Levier d'embrayage 5
Levier de décompresseur à main 5
Lever de frein à main 5
Témoins 6
Compteur électronique 6
Bouton de masse (SX/MXC) 7
Commodo (EXC) 7
Bouton de phare (EXC USA) 7
Bouton de clignotants 7
Bouton d'arrêt d'urgence, Bouton de démarreur (EXC)..7
Bouton d'arrêt d'urgence, Bouton de démarreur (EXC AUS).8
Bouchon de réservoir 8
Robinet d'essence 8
Starter 8
Bouton de démarrage à chaud (450/525 SX) 9
Selecteur 9
Kick 9
Pédale de frein principal 9
Béquille latérale 9
Réglage de la compression de la fourche 10
Réglage de la détente de la fourche 10
Amortissement à la compression de l'amortisseur (SX)..10
Amortissement à la compression de l'amortisseur (MXC, EXC). 11
Réglage de la détente de l'amortisseur (SX, MXC, EXC).11

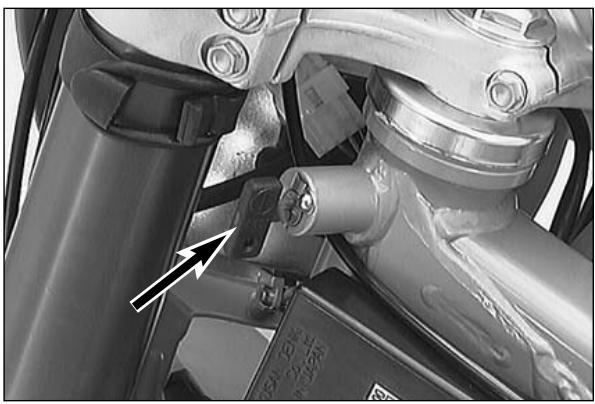

Antivol de direction 11
CONSEILS D'UTILISATION ET D'AVERTISSEMENT POUR
MISE EN MARCHE DE LA MOTO 12
CONSEILS D'UTILISATION 13
PLAN DE GRAISSAGE ET D'ENTRETIEN 16
TRAVAUX D'ENTRETIEN : PARTIE CYCLE ET MOTEUR...20

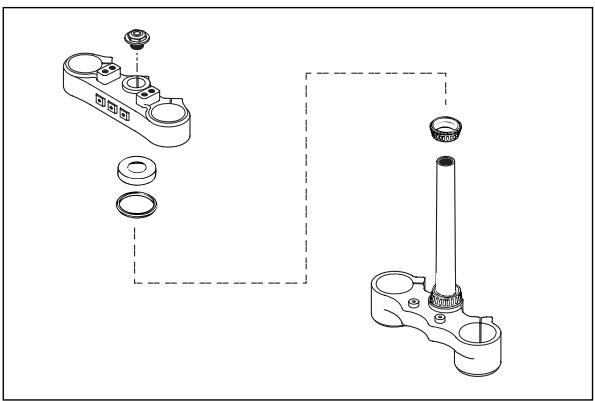

Vérification et réglage des roulements de direction...20

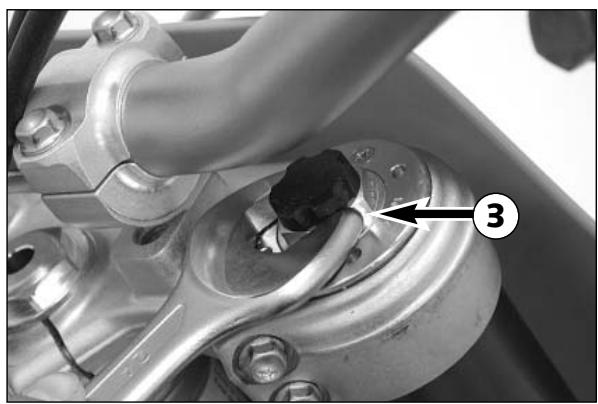

Vis de purge de la fourche 21

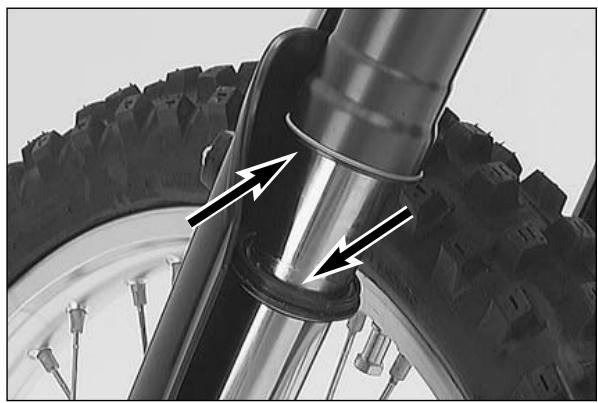

Nettoyage des cache-poussière de la fourche 21
Réglage de la précontrainte de la fourche (SX) 21
Réglage de base de la partie-cycle en fonction du
poids du pilote 22

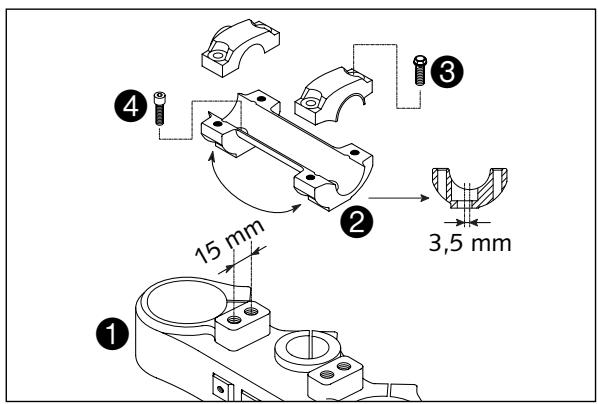

Réglage de la position du guidon 24

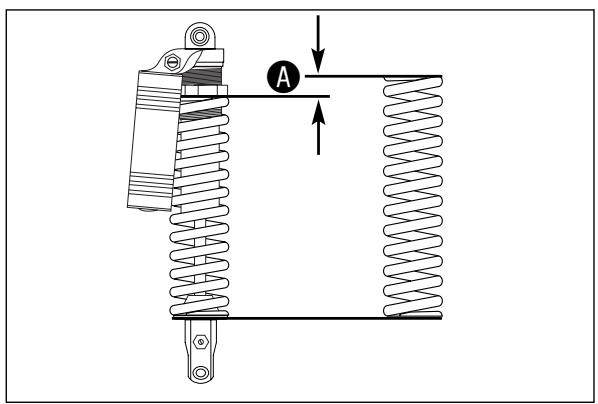

Modification de la préétion de ressort du montant de suspension..24
Ancrage de l'amortisseur 24
Chaîne tension 25

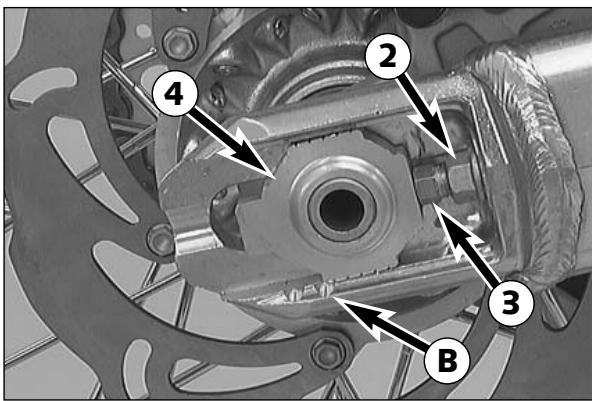

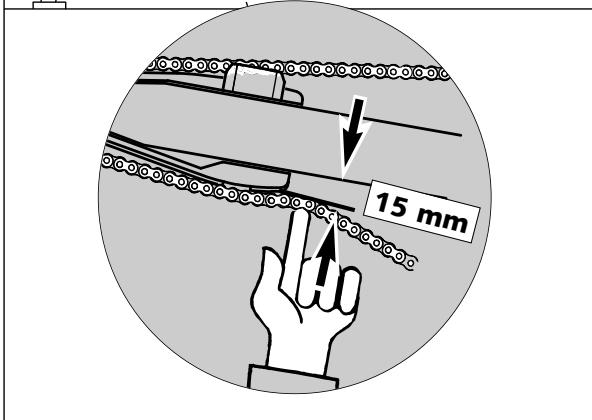

Ajustement de la tension de chaîne 25
Entretien de la chaîne 26

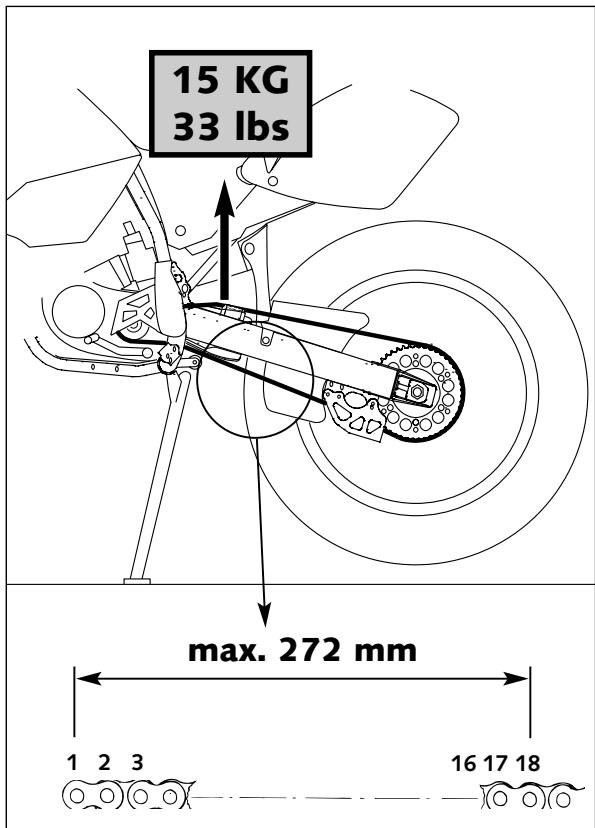

Usure de la chaîne 26
Remarques de principe concernant les freins à disque KTM..27
Réglage de la course à vide de la poignée de frein 28
Page
Vérification du niveau du liquide de frein avant 28
Compléter le liquide de frein à l'avant 28

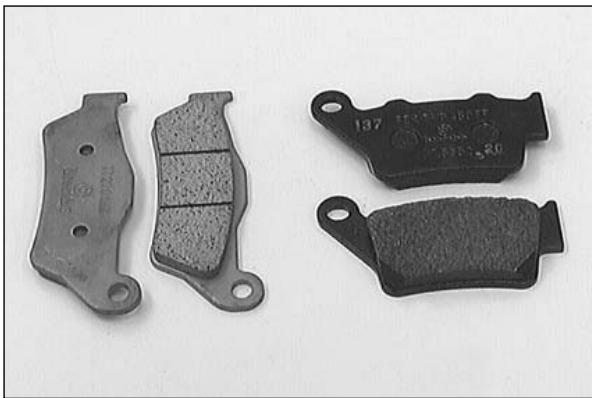

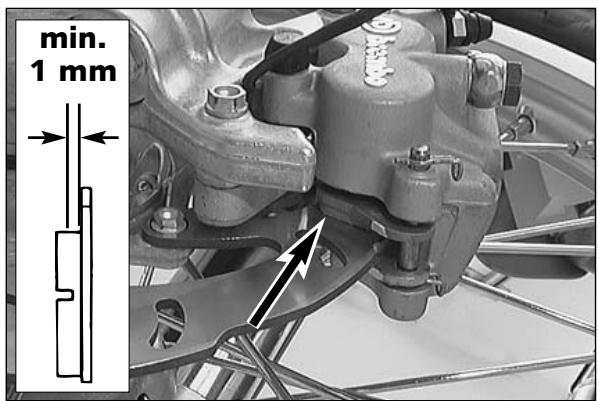

Vérification des plaquettes de frein à l'avant 28

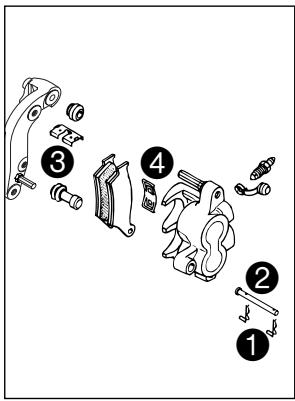

Remplacement des plaquettes à l'avant 29
Réglage de la position de la pédale de frein 29
Vérification du niveau de liquide de frein à l'arrière 29
Compléter le niveau de liquide de frein à l'arrière....29
Vérification des plaquettes de frein à l'arrêt 30

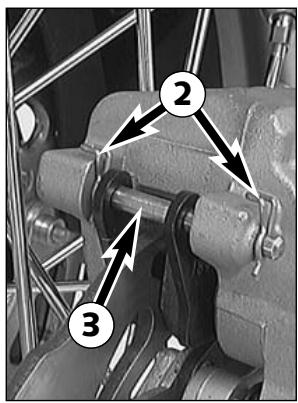

Remplacement des plaquettes de frein à l'arrière 30

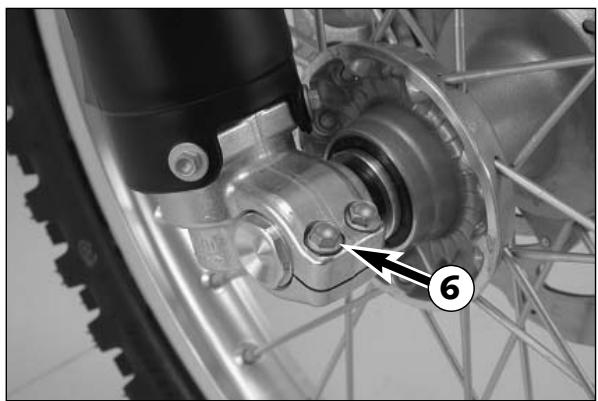

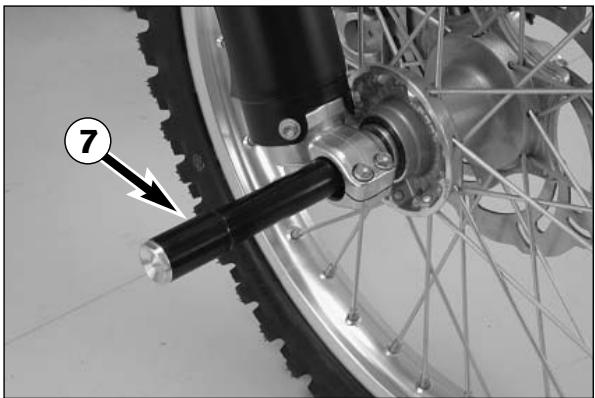

Dépose et pose de la roue avant 30
Dépose et pose de la roue arrêt 31

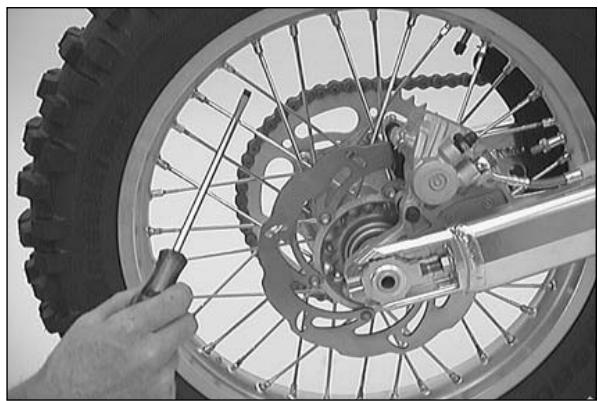

Vérifier la tension des rayons 31
Pneus, pression 32

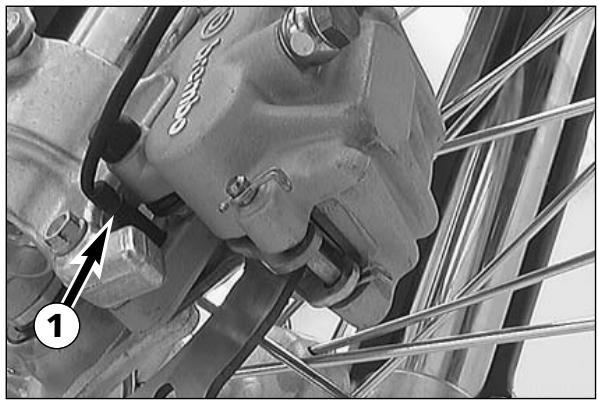

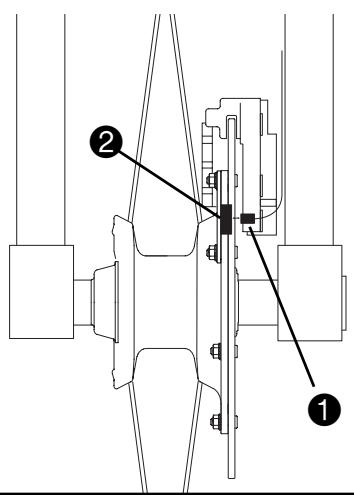

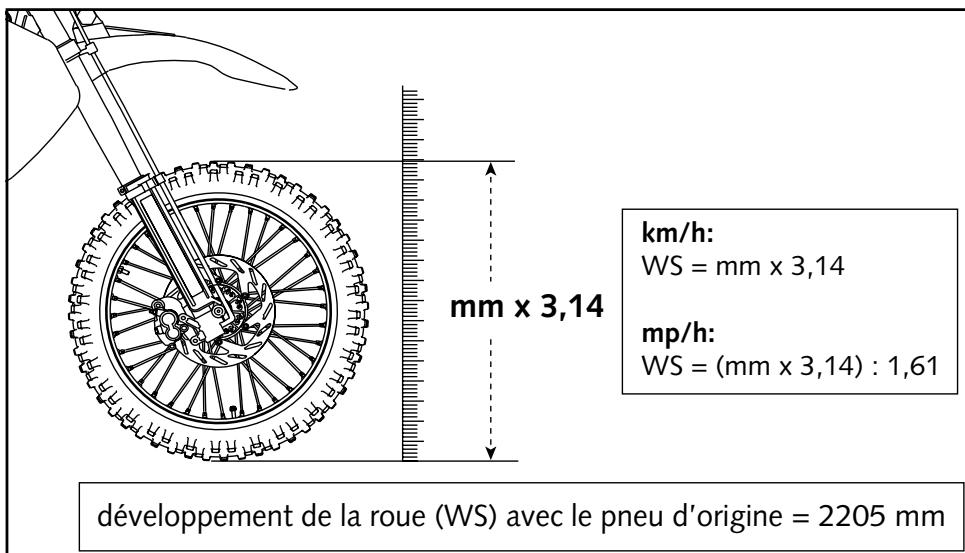

Vérification/réglage du capteur 32

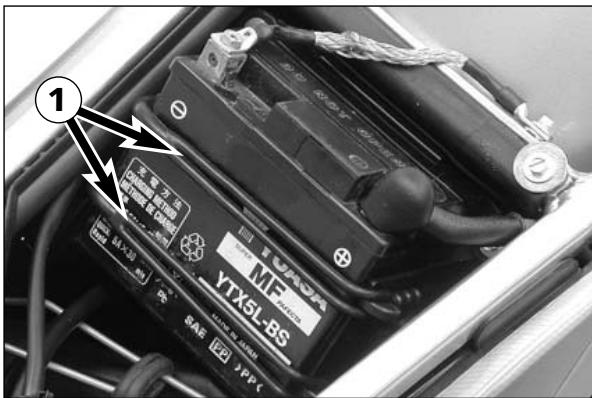

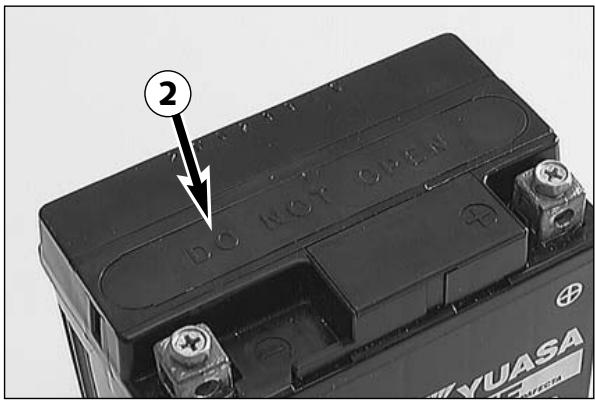

Batterie (MXC/EXC) 33

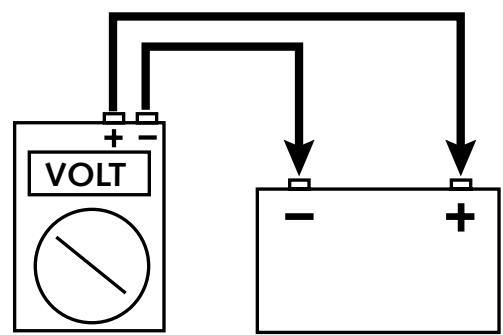

Charge de la batterie 33

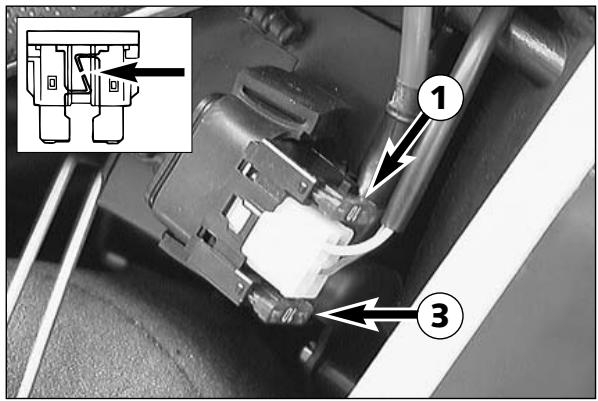

Fusible (MXC/EXC) 34

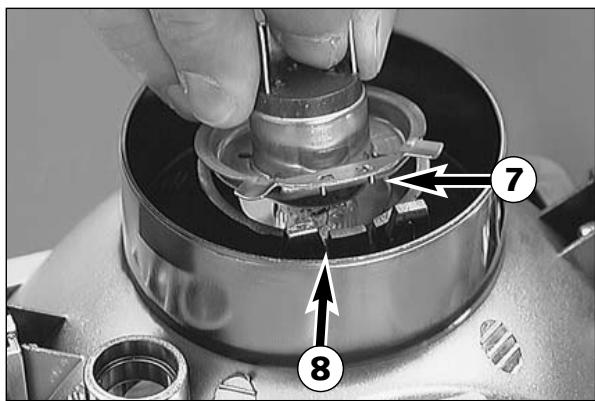

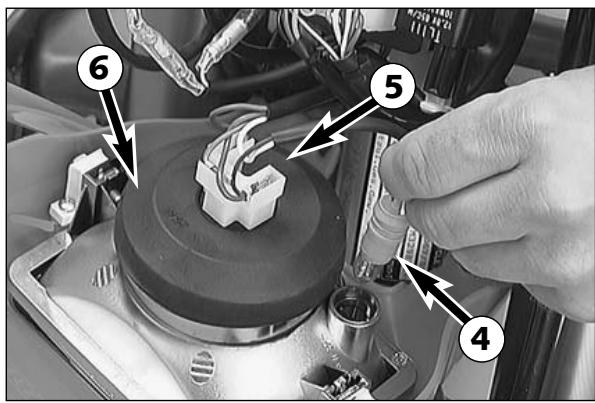

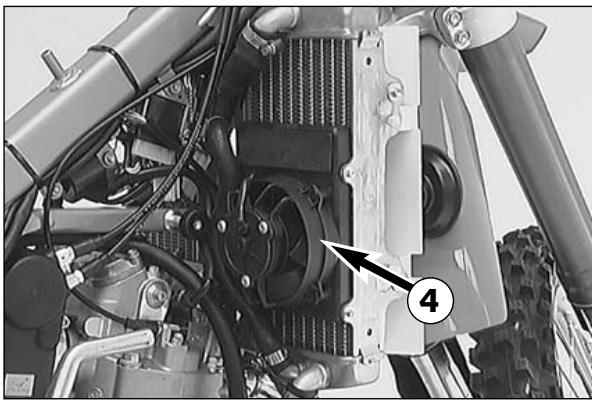

Remplacement d'une ampoule de phare/veilleuse... 34
Système de refroidissement 35

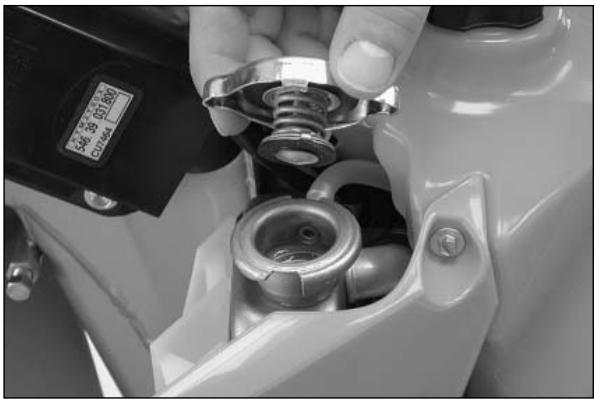

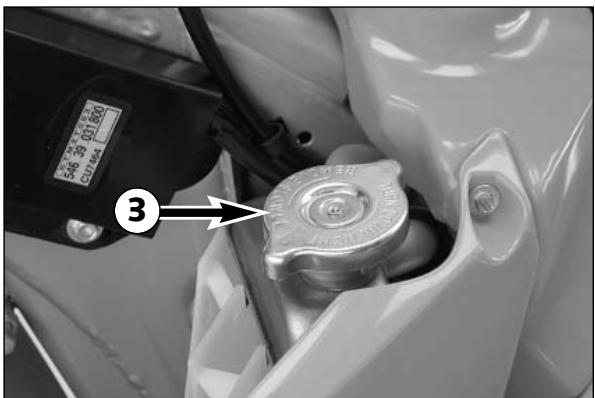

Contrôle du niveau de liquide de refroidissement 35

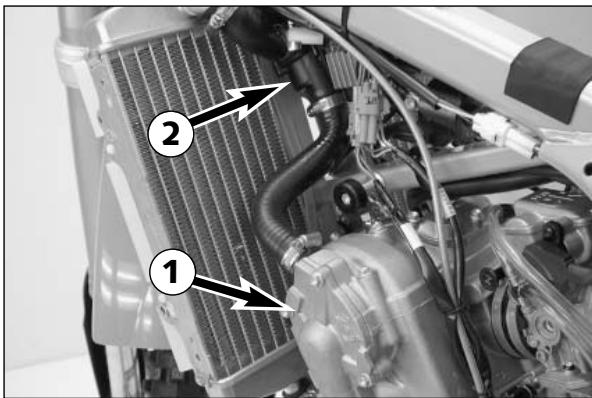

Purge du circuit de refroidissement 35

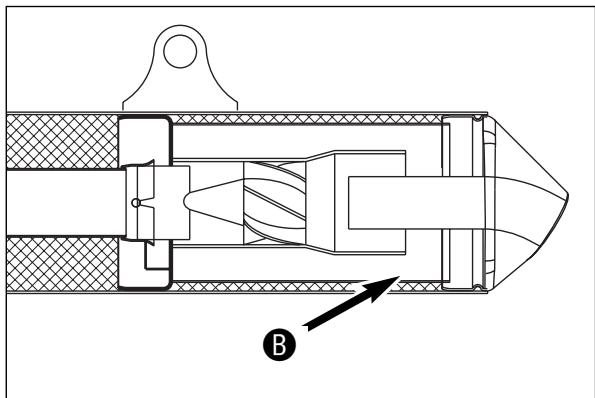

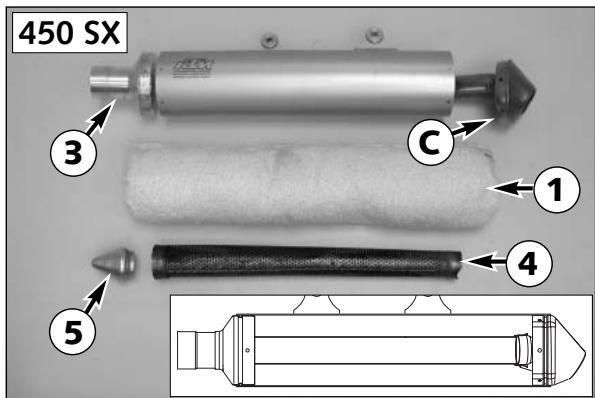

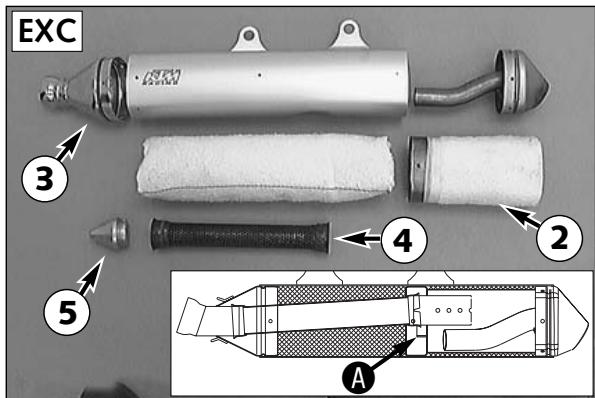

Remplacement de la fibre de verre du pot terminal...36

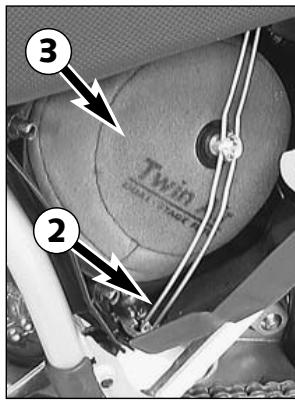

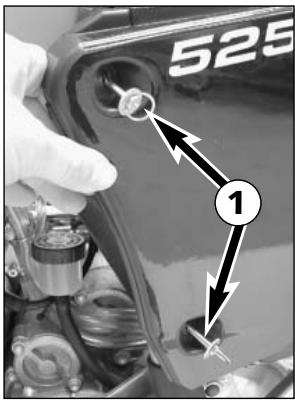

Nettoyage du système "Sparkarrestor" (MXC/EXC USA). 36
Nettoyage du filtre à air 37
Vérification du réglage du câble de décompresseur à main...37
Réglage du câble de gaz 37

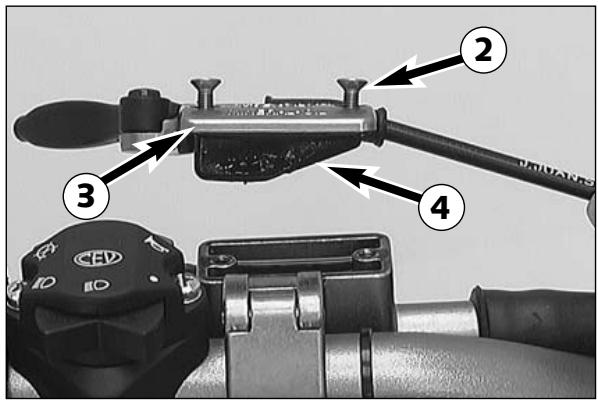

Réglage de la position de base de la poignée d'embrayage. 38

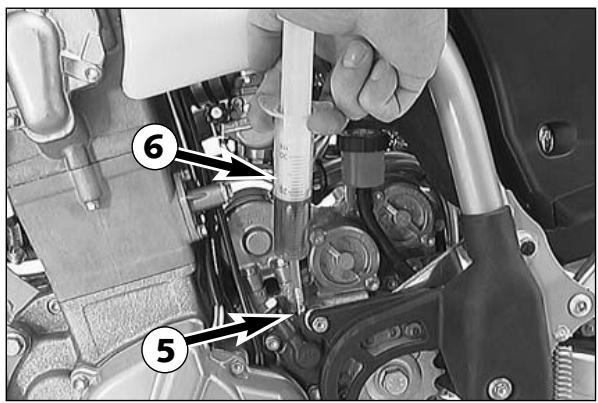

Contrôle du niveau d'huile de l'embrayage hydraulique..38

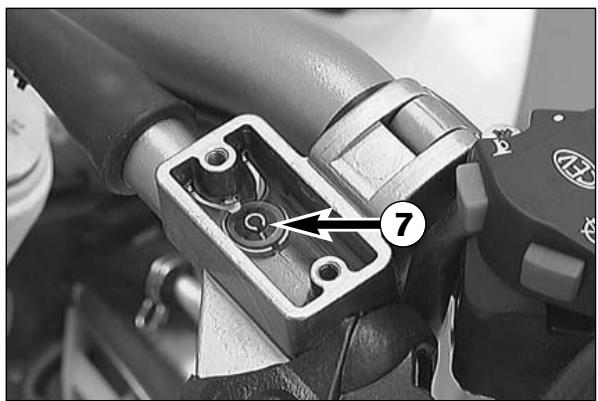

Purge de l'embrayage hydraulique 38
Carburateur - Réglement du larneti 39
Réglage de la vis de ralenti 39

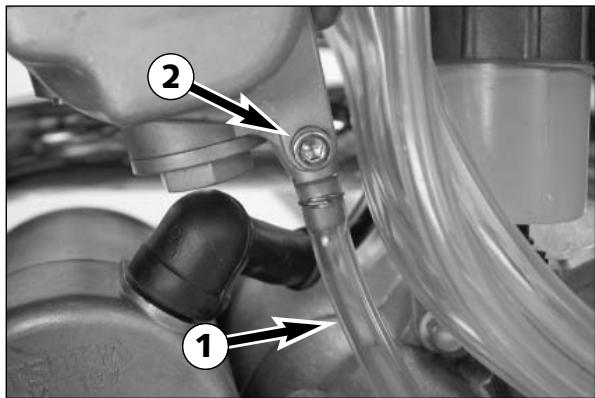

Contrôle de la hauteur de cuve (position du flotteur)....39
Vidange de la cuve du carburateur 40
Circuit de graissage 40

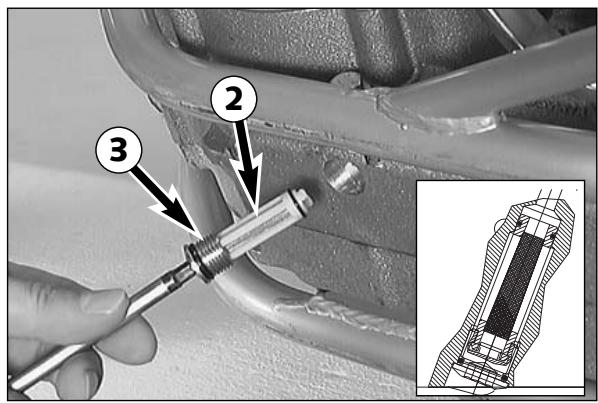

Contrôle du niveau d'huile 40

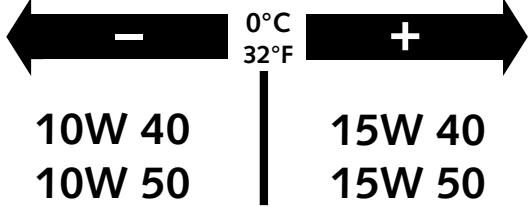

Huile moteur 41
Vidange 41
RECHERCHE DE PANNES 43
NETTOYAGE 45
CONSERVATION POUR L'USURE D'HIVER 45
STOCKAGE 45
Remise en service après stockage 45
CARACTERISTIQUES TECHNIQUES - MOTEUR 46
CHARACTERISTIQUES TECHNIQUES - PARTIE-CYCLE 49
INDEX ALPHABÉTIQUE 50

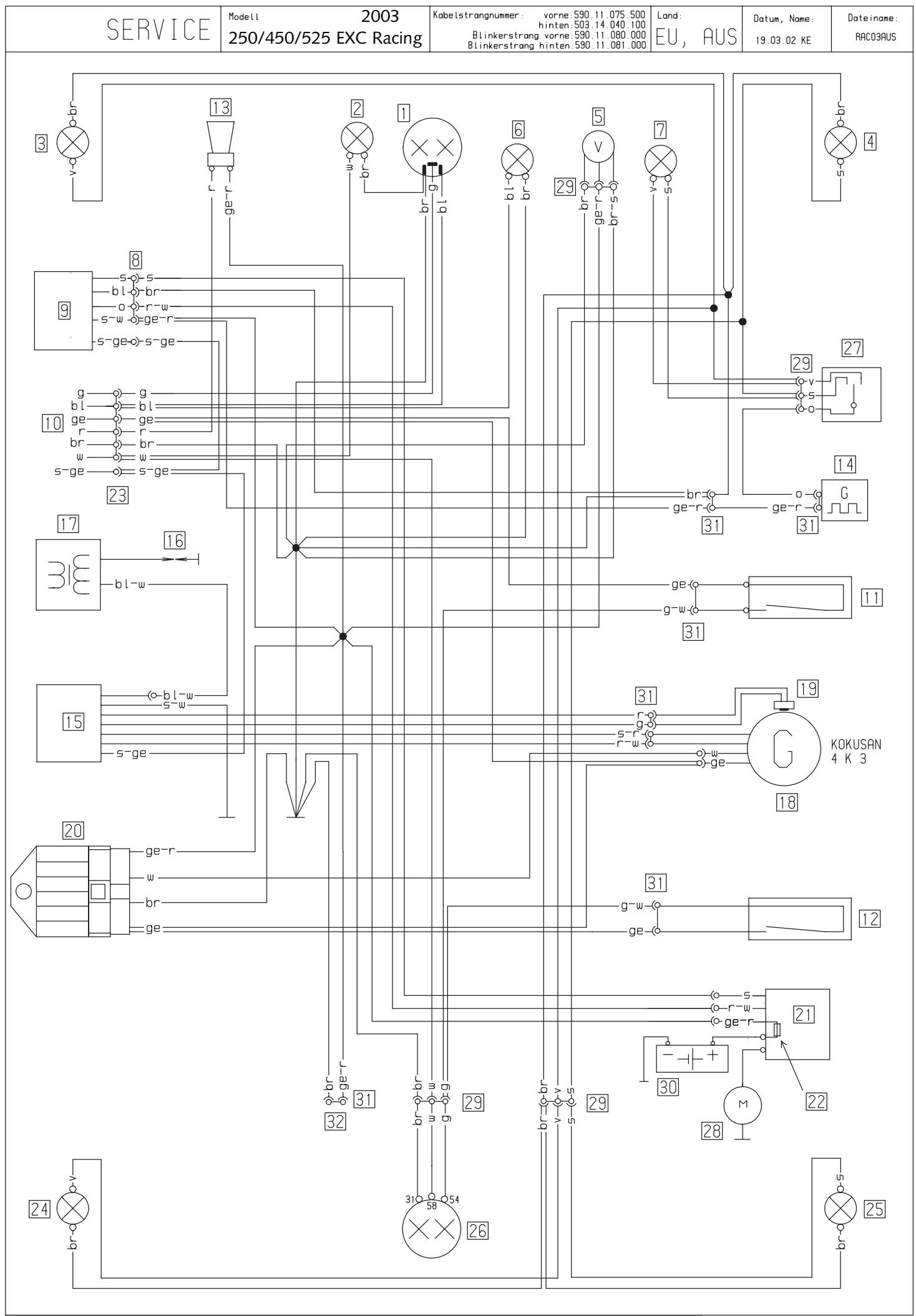

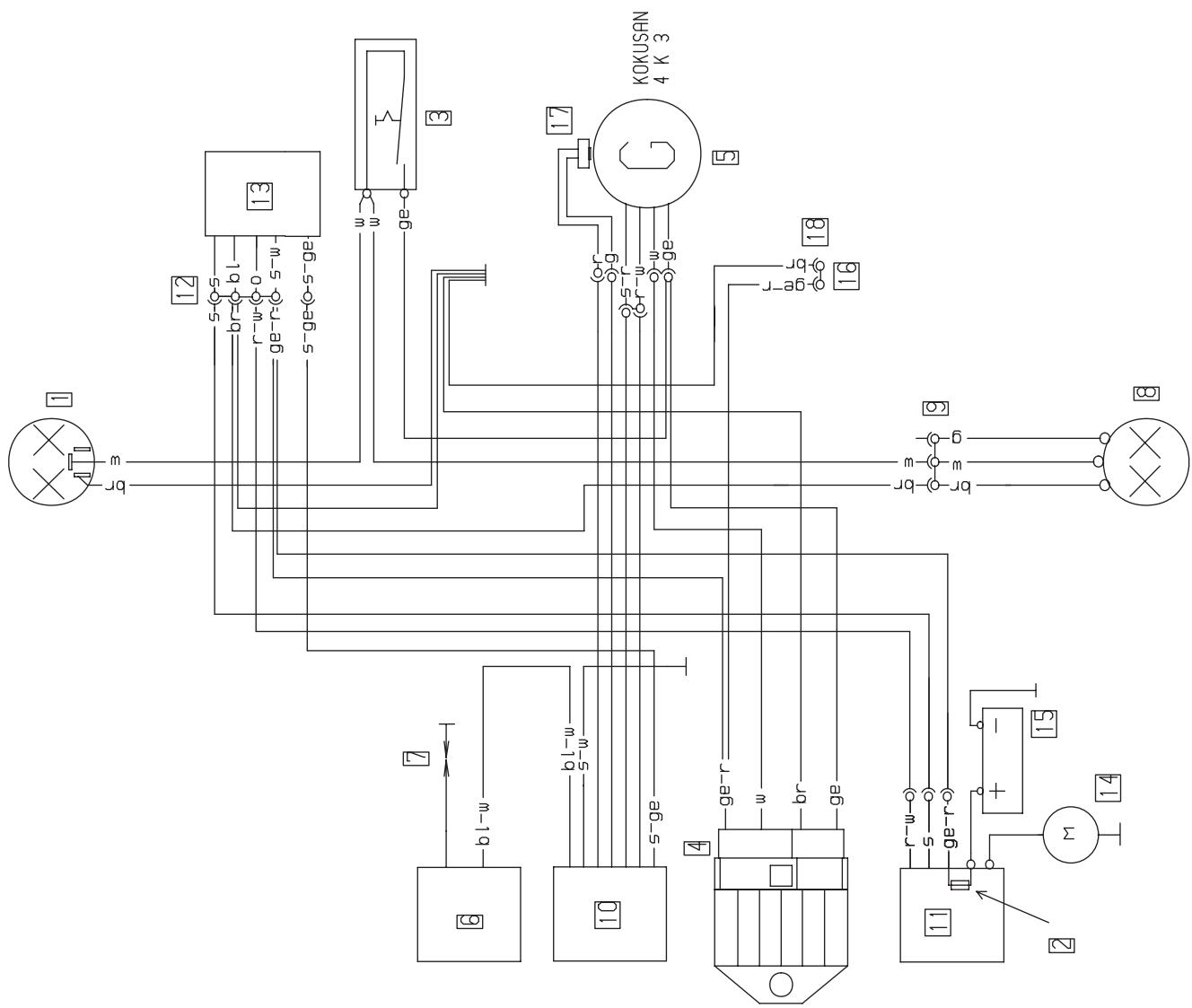

SCHEMAS DE CABLAGE. appendice
Numéro de cadre

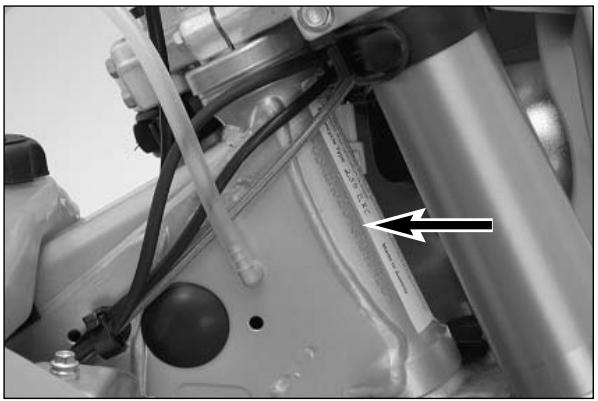

Le numéro de cadre se situe à droite sur la colonne de direction. Notez ce numéro dans l'espace prévu à la première page.

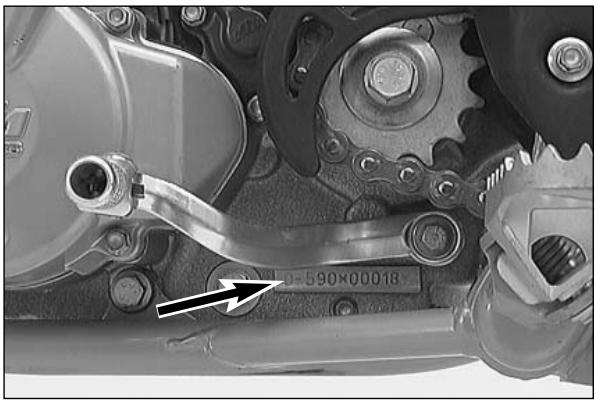

Type et numéro de moteur
Le nombre et le type du moteur sont gravés à gauche sur le carter, sous le pignon de sortie de boîte. Noter ces nombres sur la page 1.

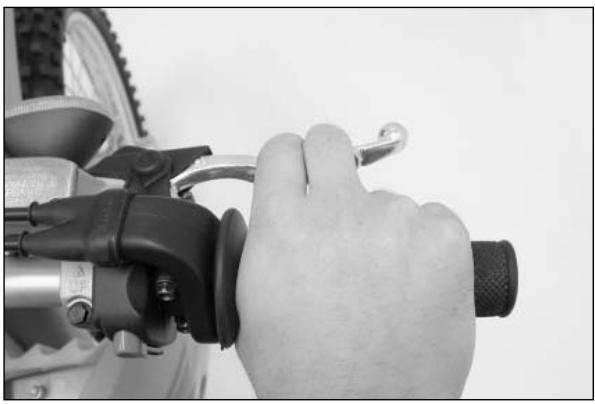

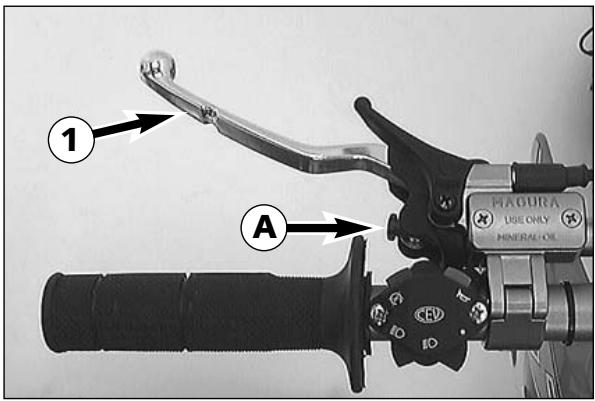

Levier d'embrayage
La poignée d'embrayage ① est à gauche au guidon. La vis de réglage ② permet de faire varier la position de base (cf. Travaux d'entretien).

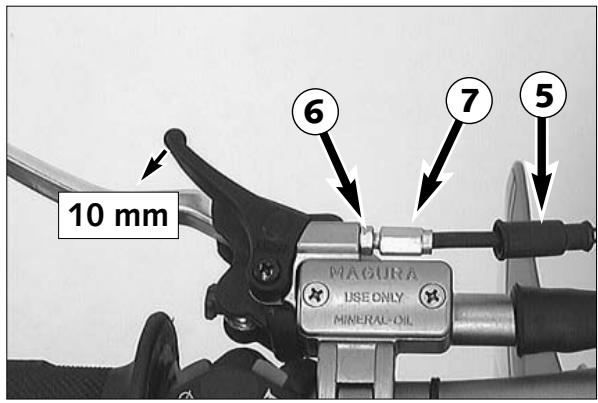

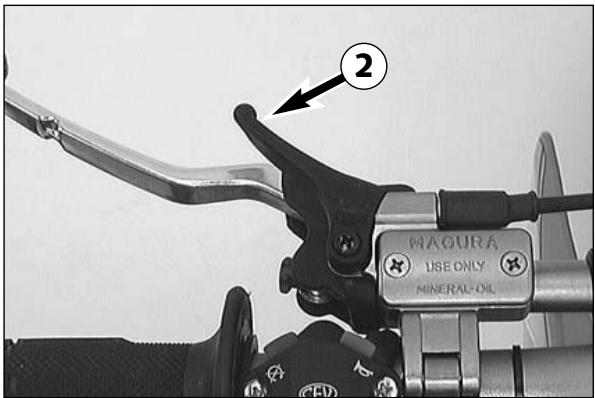

Levier de décompresseur à main
Le levier de décompresseur 2 s'utilise seulement lorsque le carburateur a débordé à la suite d'une chute. Pour "vider" le moteur, on actionne le décompresseur tandis qu'on lance le moteur.
Il doit y avoir un jeu de 10mm en bout du levier. C'est seulement après cette course à vide que le système doit attaquer les queues de soupape, ce qui se marque par une résistance plus forte.

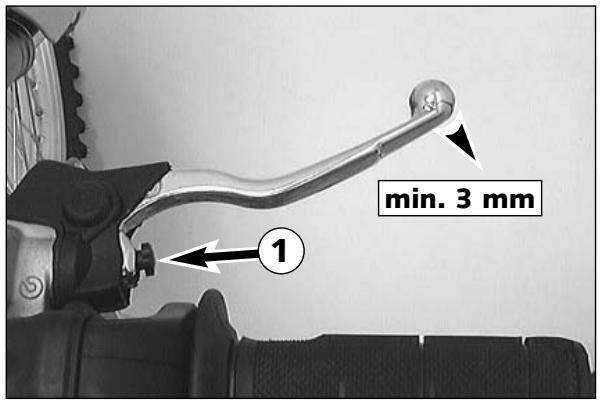

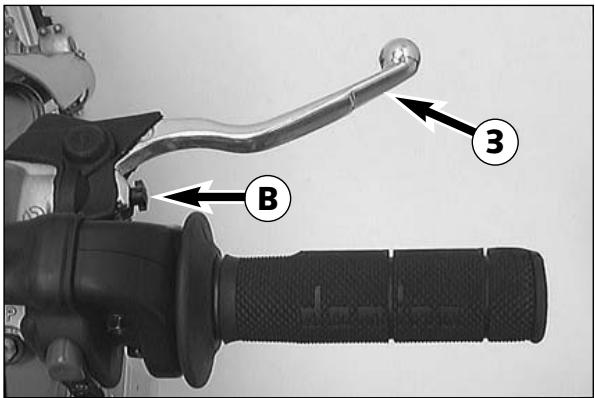

Lever de frein à main
Le levier de frein à main est monté à droite du guidon. La vis de réglage permet de faire varier la position de base de la poignée (cf. Travaux d'entretien).

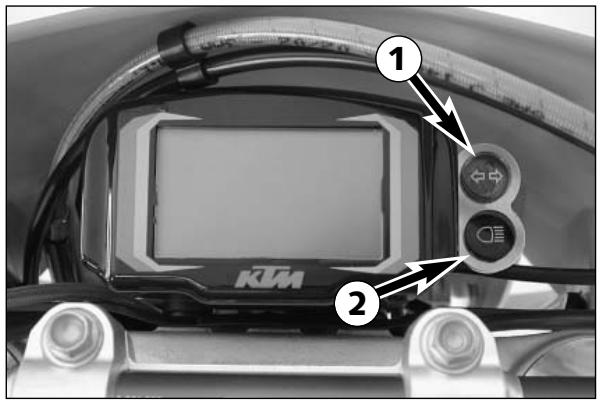

Témoins
Le témoin vert ① s'allume avec les clignotants et clignote à leur rythme.
Le témoin bleu ② s'allume lorsque le feu de route est allumé.

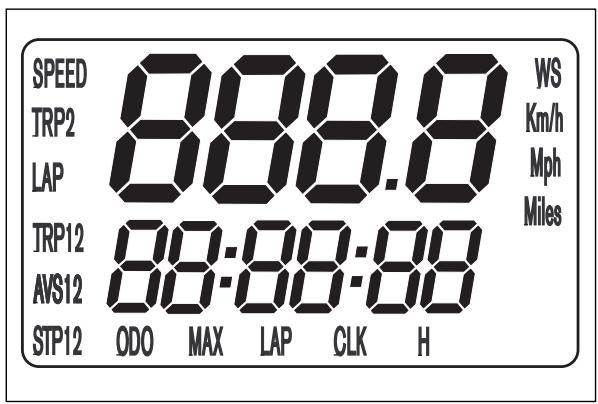

Compteur électronique
L'écran du compteur électronique est activé lorsqule moteur est mis en route et que la moto se déplace.
Le moteur doit être mis en route afin d'assurer l'alimentation électrique par l'alternateur. Pour activer l'écran, il faut une impulsion venant du capteur sur la roue. Pour cela, il faut que la roue avant fasse au moins un tour complet.
Lors du test de fonctionnement, tous les champs s'allument pour un court instant.
L'indication change et pour un instant le diamètre de la roue avant est indiqué en millimètres.
Quand la roue avant ne tourne pas, on passe automatiquement sur le mode SPEED/O.
Quand la roue avant tourne, on passe automatiquement sur le mode SPEED/ODO.

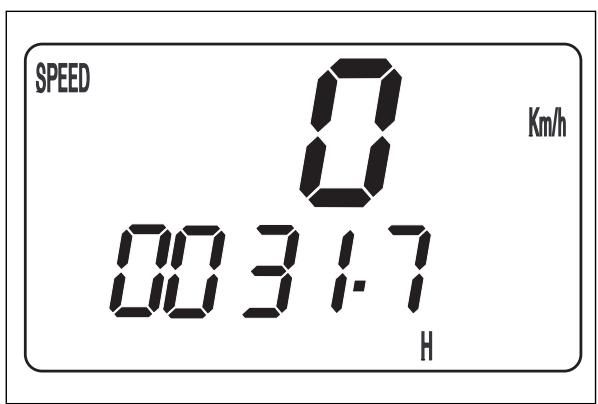

Mode SPEED/h (heures)
Quand on s'arrête et que le capteur de la roue ne transmet plus rien, on passe automatiquement du mode SPEED/ODO au mode SPEED/H.
H indique le nombre d'heures d'utilisation. Le compteur d'heures fonctionne depuis que l'on met le moteur en route. La valeur indiquée ne peut être effacée par une remise à zéro.
Sur les machines KTM tout-terrain, les intervalles entre les révisions sont en partie indiqués en heures d'utilisation, et le compteur d'heures est ici très utile.

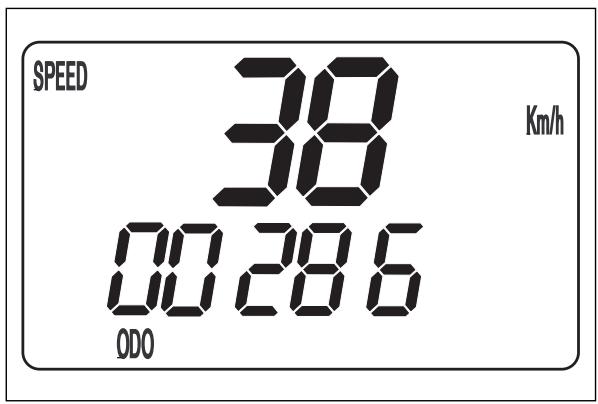

Mode SPEED/ODO
En mode SPEED/ODO, c'est la vitesse et les kilomètres parcours qui sont indiqués. Quand la roue avant arrêté de tourner, on passée automatiquement au mode SPEED/H. Quand la roue a cessé de tourner depuis une minute, l'indication disparait de l'écran.

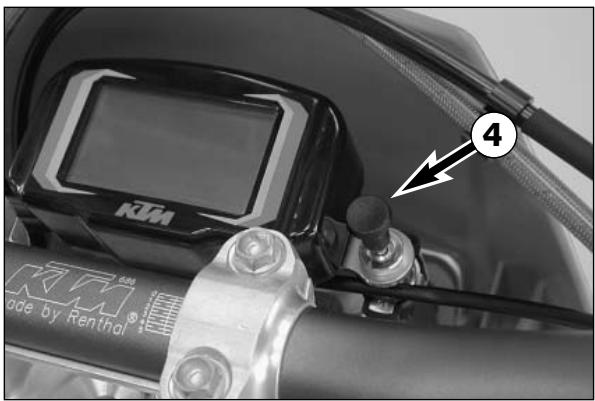

Au titre des accessoires on peut se procurer un bouton tripmaster qui ajoute au compteur les fonctions suivantes :
2 x tripmaster
2 x chronomètre pour le temps au tour
Vitesse moyenne
Vitesse maximale
Montre
Indication en miles

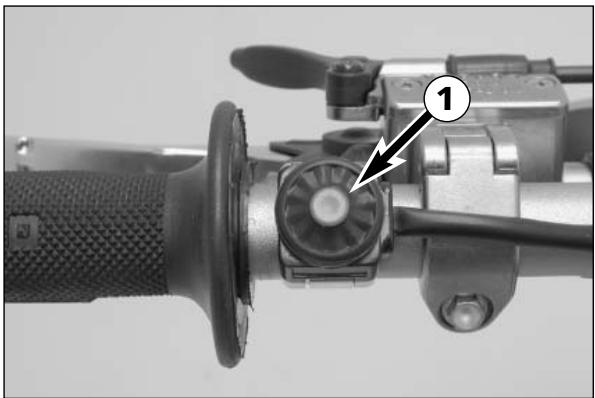

Bouton de masse (SX/MXC)
Le bouton de masse ① permet d'arrêter le moteur. Il met l'allumage en court-circuit.

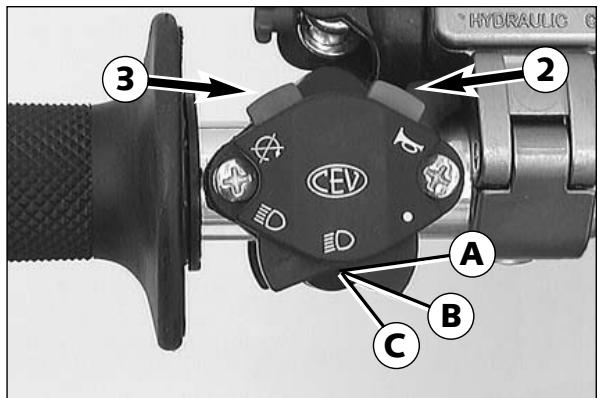

Le bouton d'éclairage a 2 ou 3 positions
A = pas d'éclairage (certains modèles ne permettant pas d'éteindre le phare).
= feu de croisement (code)
= feu de route (phare)
Le bouton 2 sert à actionner le klaxon. Le bouton de masse rouge 3 sert à arrêter le moteur. Appuyer sur le bouton jusqu'au arrêt du moteur.
Bouton de phare (EXC USA)
Sur ce modèle on allume le phare en tirant sur le bouton 4.

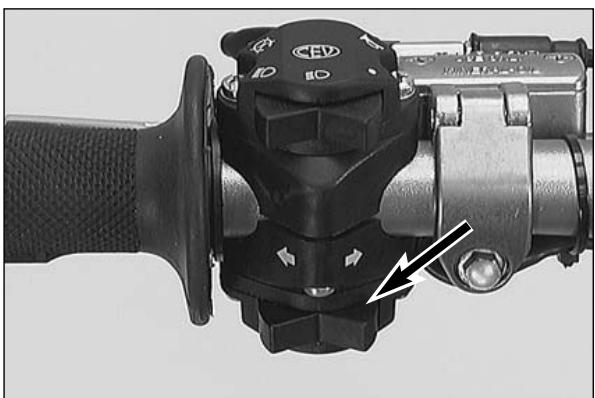

Bouton de clignotants
Le bouton de clignotants n'est pas intégré et se monte à gauche au guidon. Le faisceau est réalisé de telle manière que l'ensemble des clignotants puisse se démonter pour un usage en tout-terrain. Le fonctionnement du reste de l'installation électrique n'en est pas ALTERÉ.
= clignotant gauche = clignotant droit

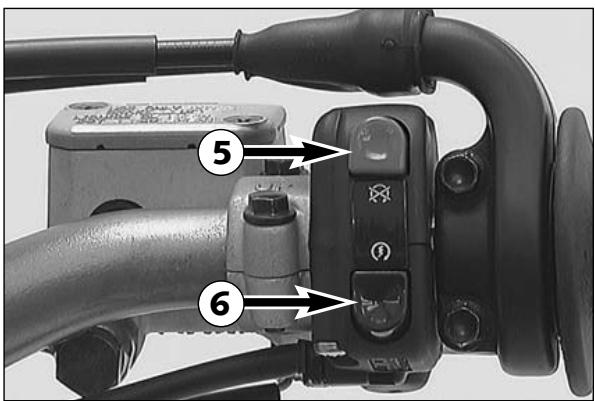

Bouton d'arrêt d'urgence, bouton de démarreur (EXC)
Le bouton rouge d'arrêt d'urgence ⑤ se trouve à côté de la poignée tournante. Appuyer dessus jusqu'à l'arrêt complet du moteur. En appuyant sur le bouton noir de démarreur 6 on actionne le démarreur.
| OFF | ON | RES |
| SX | | | |
| MXC
EXC | OFF | ON | RES |

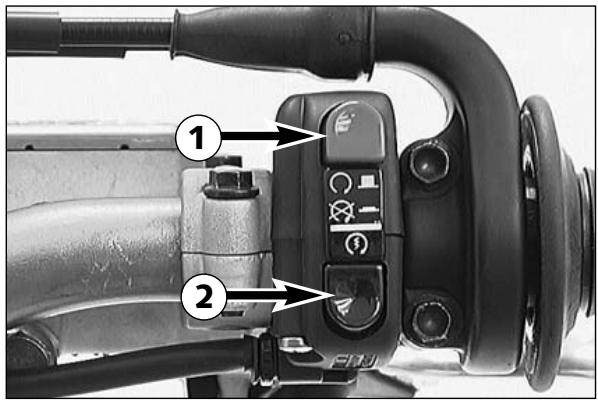

Bouton d'arrêt d'urgence, bouton de démarreur (EXC AUS)
Le bouton rouge d'arrêt d'urgence ① se trouve à côté de la poignée tournante.
Dans cette position le démarreur électrique fonctionne et le moteur démarre.
Dans cette position le circuit du démarreur et le circuit d'allumage sont ouverts. Le démarreur électrique ne tourne pas et le moteur ne peut pas non plus être démarré au kick.
En appuyant sur le bouton noir de démarreur ② on actionne le démarreur.
Bouchon de réservoir
Ouverture: Tourner le bouchon dans le sens inverse de celui des aiguilles d'une montre.
Fermeture: Mettre le bouchon, le faire tourner dans le sens des aiguilles d'une montre.

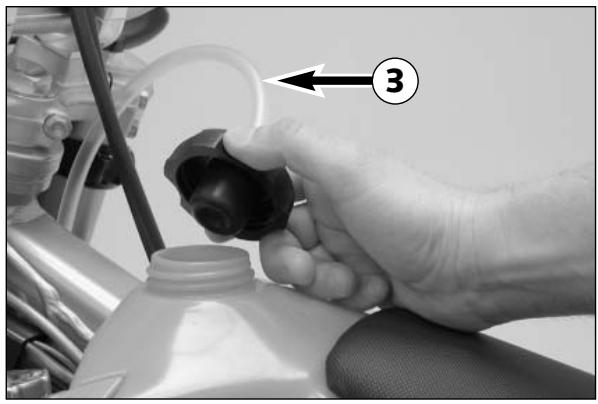

Positionner le tuyau de mise à l'air ③ de manière à ce qu'il ne fasse pas de croc.

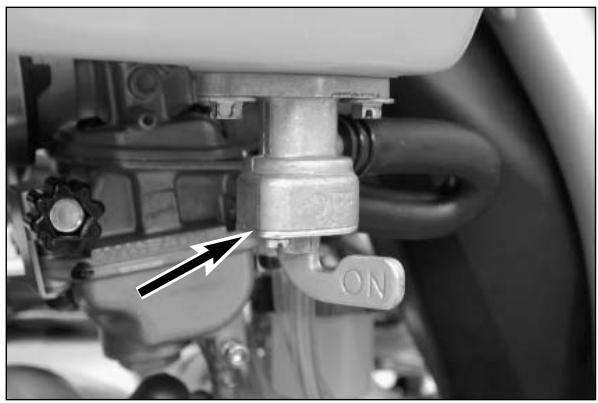

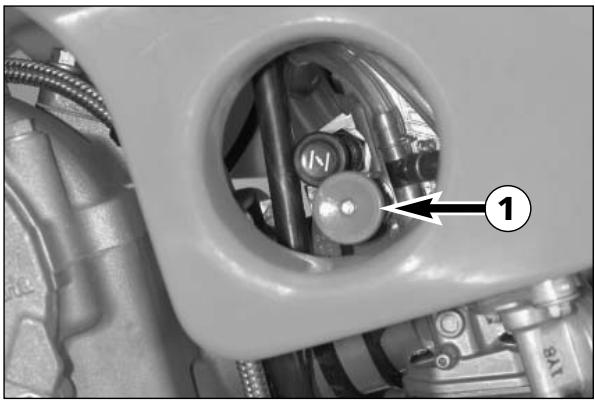

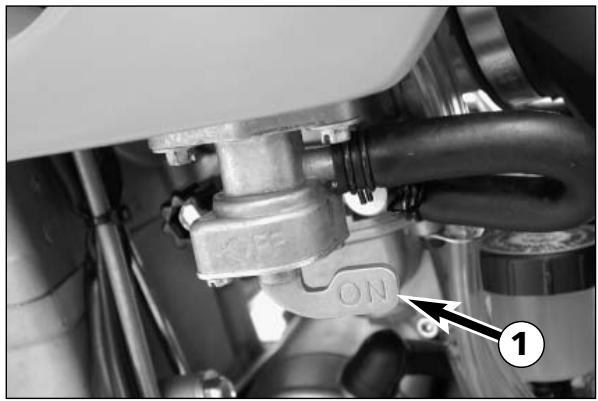

Robinet d'essence
OFF Dans cette position le robinet est fermé. Le carburant ne parvient pas au carburateur. ON Lors de l'utilisation, mettre le levier sur la position ON. Ainsi l'essence arrive au carburateur. Le réservoir se vide alors à l'exception de la réserve. RES Cette réserve n'est utilisée que si l'on passe sur la position RES. Ne pas oublier de revenir en position ON après avoir fait le plein.
Réserve sur le réservoir de MXC :…………………………………app. 3 litre
Réserve sur le réservoir de EXC : app. 1 litre

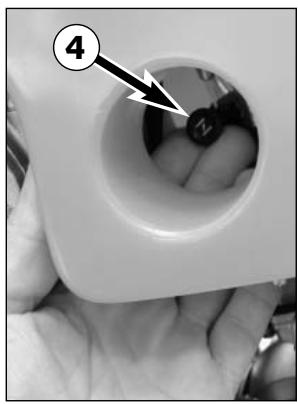

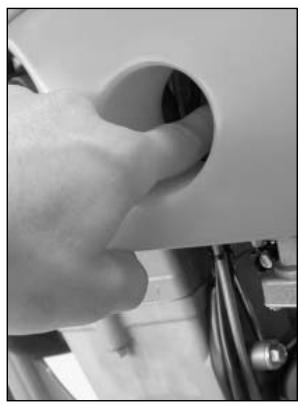

Quand on tire le bouton de starter 4 jusqu'en butée, on ouvre dans le carburateur un passage par lequel il y a un apport d'essence supplémentaire. Ainsi s'établit un mélange air-carburant plus riche, comme cela est nécessaire pour un démarrage à froid.
Pour annuler l'action du starter, repousser le bouton vers l'intérieur dans sa position de base.
Bouton de démarrage à chaud (450/525 SX)
Quand on tire le bouton de démarrage à chaud ① jusqu'au cran, un passage se libère dans le carburateur et le moteur peut ainsi aspirer de l'air supplémentaire. Cela produit un mélange air/essence plus pauvre, comme c'est nécessaire pour un démarrage à chaud.
Pour refermer le passage, repousser le bouton dans sa position initiale.

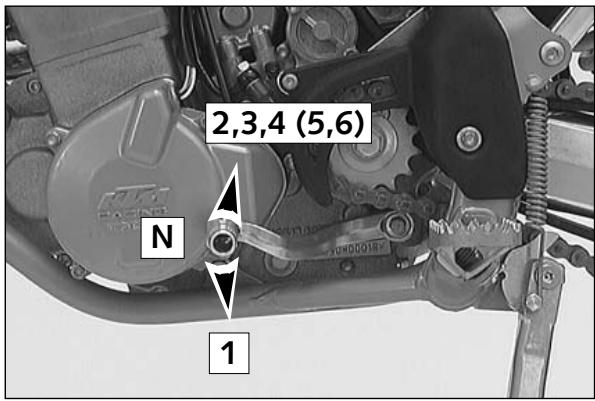

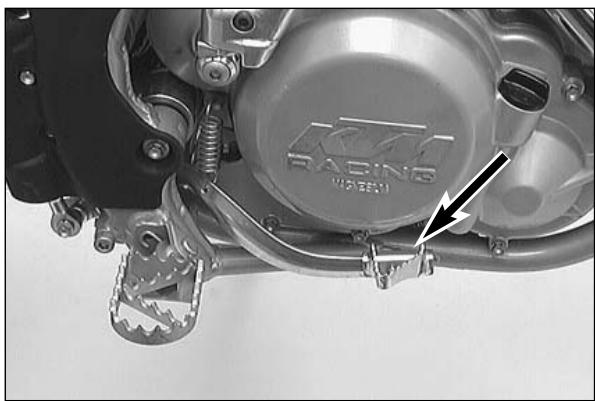

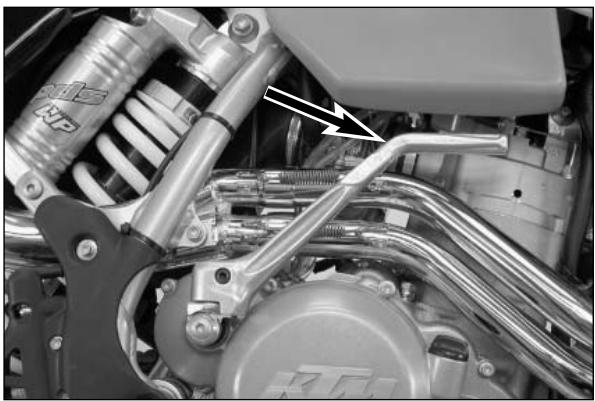

Sélecteur
Le sélecteur se trouve à gauche sur le moteur. L'illustration montre la position des différentes vitesses. La position neutre, c'est-à-dire le point mort, se situe entre la 1ère et la 2ème vitesse.
Le kick se trouve sur la croix du moteur. Il est repliable.

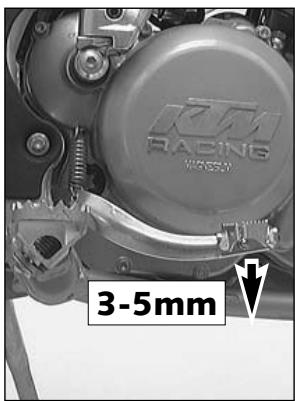

Pédale de frein principal
La pédale de frein principal se trouve devant le repose-pied droit. La position de base peut être adaptée à votre position d'assise (Cf. travaux de maintenance).

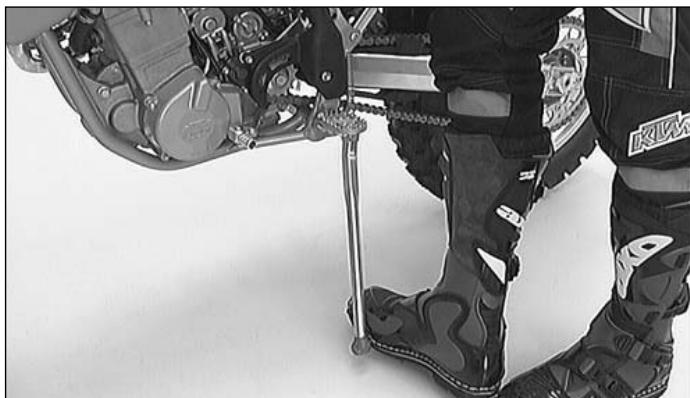

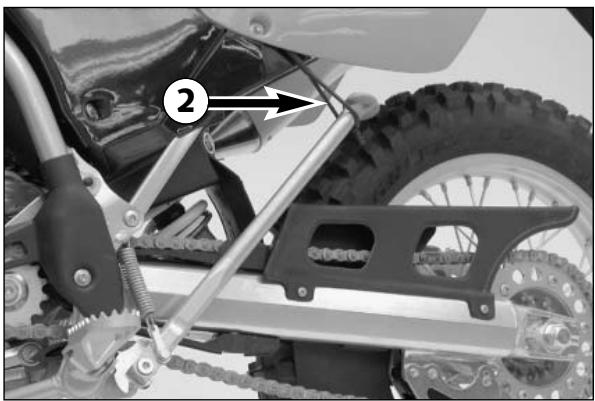

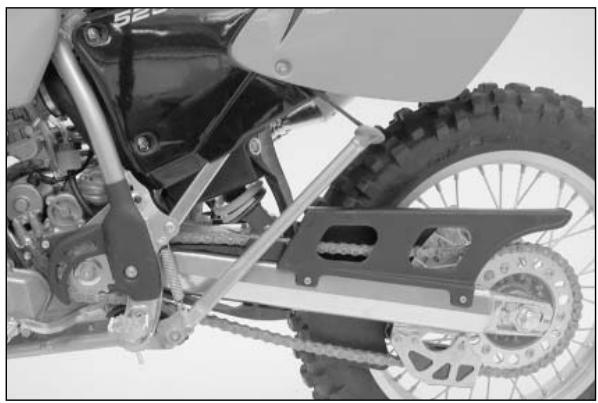

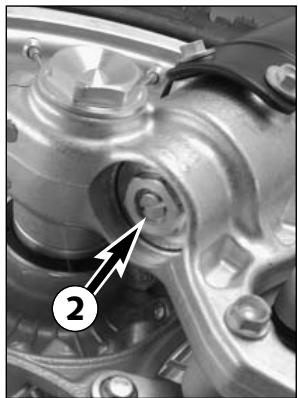

Béquille latérale

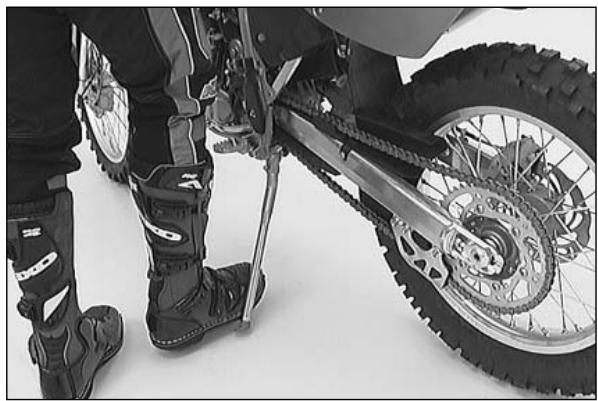

Avec le pied, appuyer la béquille sur le sol et faire porter dessus le poids de la moto.
Faire attention à ce que le sol soit dur et que la moto tienne bien. Quand on roule en tout-terrain on peut fixer la béquille en plus avec le caoutchouc ②.

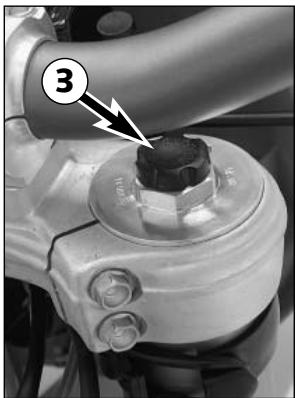

Réglage de la compression de la fourche
L'amortissement hydraulique à la compression déterminé le comportement de la fourche quand elle s'enforce. Enlever le capuchon 1. Le degré d'amortissement à la compression se détermine avec les vis de réglage 2 situées à l'extrémité inférieure de chaque bras de fourche. En tournant dans le sens des aiguilles d'une montre, on augmente l'amortissement ; en tournant dans le sens contraire, on le réduit.
Reglage de BASE:
- Tourner le bouton dans le sens des aiguilles d'une montre jusqu'en butée.
- Revenir en arrêté d'un nombre de crans correspondant au type de fourche.
Type White Power 1418X727.18 crans (SX)
Type White Power 1418X737.21 crans (EXC/MXC)
Réglage de la détente de la fourche
L'amortissement hydraulique à la détente détermine le comportement de la fourche quand elle se détend.
Le système d'amortissement à la détente peut être réglé avec la molette ③.
En tournant dans le sens des aiguilles d'une montre, on augmente l'amortissement; en tournant dans le sens contraire, on le réduit.
Reglage de BASE:
- Tourner le bouton dans le sens des aiguilles d'une montre jusqu'en butée.
- Revenir en arrêté d'un nombre de crans correspondant au type de fourche.
Type White Power 1418X727.19 crans (SX)
Type White Power 1418X737.20 crans (EXC/MXC)

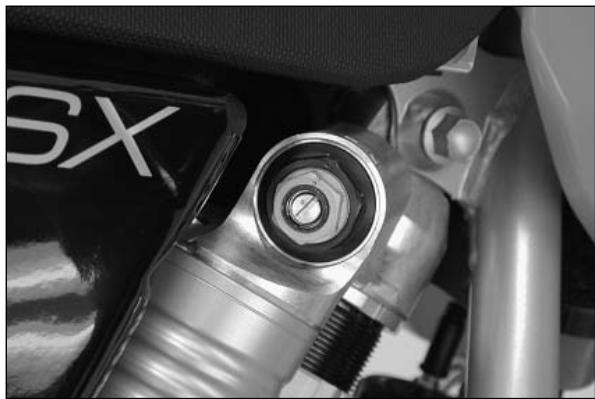

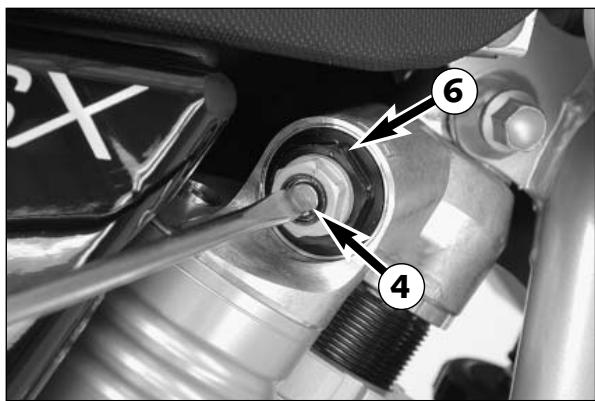

Amortissement à la compression de l'amortisseur (SX)
L'amortisseur des modèles SX permet un réglage séparé de l'amortissement à la compression pour petite et grande vitesse (Dual Compression Control).
L'appellation petite et grande vitesse concerne la rapidité du mouvement de l'amortisseur quand il s'enforce et non pas l'allure de la moto.
Le système petite et grande vitesse présente des recouvrements : pour un enforcement de l'amortisseur de vitesse lente jusqu'à normale, c'est principalement la partie "petite vitesse" du système qui entre en ligne de compte.
La partie "grande vitesse" joue son rôle pour un enforcement rapide.
Quand on tourne dans le sens des aiguilles d'une montre, l'amortissement augmente. Dans le sens contraire, il se réduit.
Réglage de base "petite vitesse
- Visser la vis de réglage 4 avec un tournevis dans le sens des aiguilles d'une montre jusqu'en butée.
- Tourner dans le sens contraire de celui des aiguilles d'une montre d'un nombre de crans correspondant au type de l'amortisseur.
Type White Power 1218X760. 15 crans

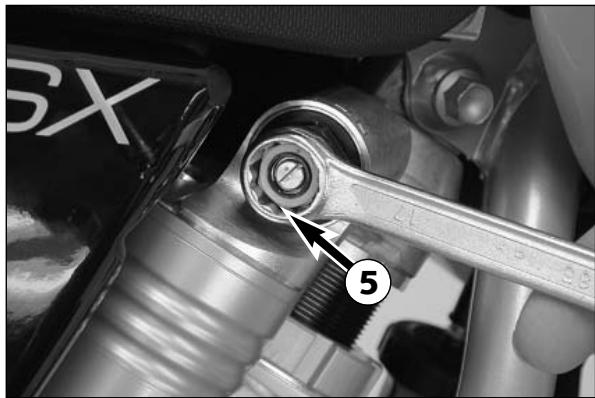

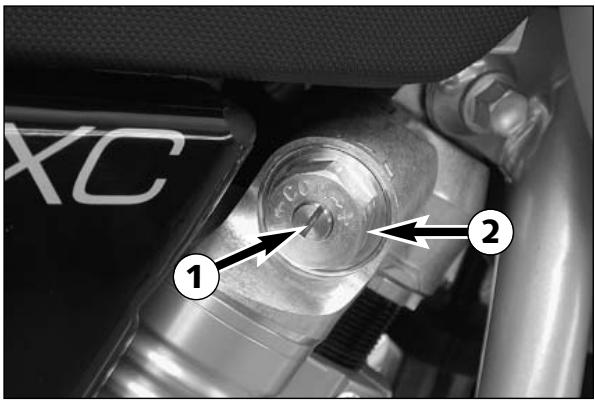

Réglage de base "grande vitesse
- Tourner la vis de réglage ⑤ au moyen d'une clé à œil jusqu'en butée, et cela dans le sens contraire de celui des aiguilles d'une montre.
- Tourner dans le sens des aiguilles d'une montre du nombre de tours correspondant au type de l'amortisseur.
Type White Power 1218X760. 2 tours
L'AMORTISSEUR EST REMPLI D'AZOTE SOUS HAUTE PRESSION. NE PAS ESSAYER DE LE DEMONTER OU TENTER DE LE REPARER SOI-MÉME. ON POURRAIT SE BLESSER GRAVEMENT. NE JAMAIS TOUCHER À LA GROSSE VIS NOIRE (24 MM).

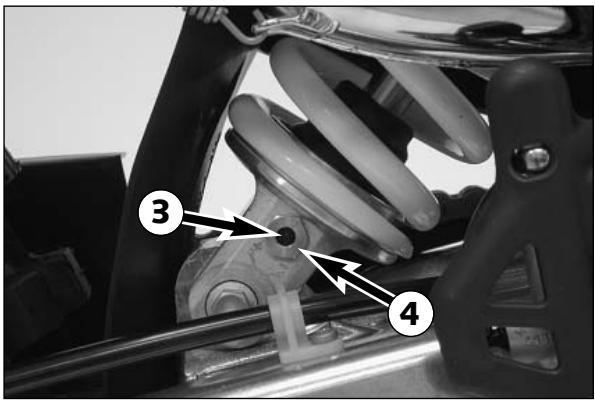

Amortissement à la compression de l'amortisseur (MXC, EXC)
Sur les modèles MXC et EXC on peut régler l'amortissement à la compression (Mono Compression Control).
Le degré d'amortissement se règle au moyen de la vis ①. Utiliser pour cela un tournevis. Quand on tourne dans le sens des aiguilles d'une montre, on augmente l'amortissement, dans le sens contraire de celui des aiguilles d'une montre, on le diminue.
Réglage de BASE:
- Tourner la vis de réglage dans le sens des aiguilles d'une montre jusqu'en butée.
- Revenir en arrêté d'un nombre de crans correspondant au type de l'amortisseur.
Type White Power 1218X761.17 crans
Attention
L'AMORTISSEUR EST REMPLI D'AZOTE SOUS HAUTE PPRESSION. NE PAS ESSAYER DE LE DEMONTER OU TENTER DE LE RÉPARER SOI-MÉME. ON POURRAIT SE BLESSER GRAVEMENT. NE JAMAIS TOUCHER À LA GROSSE VIS NOIRE (24 MM).

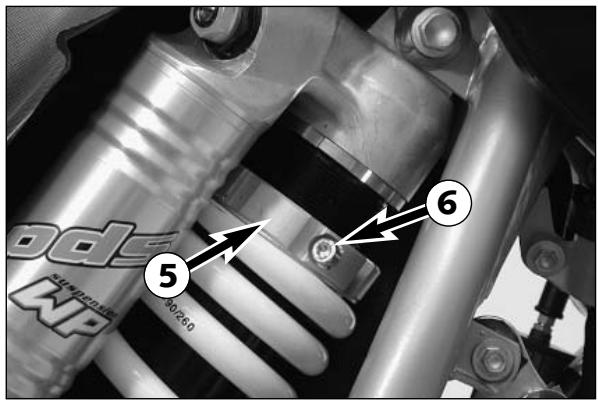

Réglage de la détente de l'amortisseur (SX, MXC, EXC)
L'amortissement à la détente peut se régler au vis de réglage (REB). En tournant à droite on augmente l'amortissement; en tournant à gauche on le réduit.
Réglage de BASE:
- Tourner la vis de réglage dans le sens des aiguilles d'une montre jusqu'en butée.
- Revenir en arrêté d'un nombre de crans correspondant au type de l'amortisseur.
Type White Power 1218X760.26 crans
Type White Power 1218X761 26 crans
Attention
L'AMORTISSEUR EST REMPLI D'AZOTE SOUS HAUTE PRESSION. NE PAS ESSAYER DE LE DEMONTER OU TENTER DE LE RÉPARER SOI-MÉME. ON POURRAIT SE BLESSER GRAVEMENT. NE JAMAIS TOUCHER À LA GROSSE VIS NOIRE 4 (15 MM).
Antivol de direction
L'antivol placé sur la colonne de direction permet de bloquer le véhicule. Pour fermer, tourner le guidon complètement à droite, introduire la clé, la tourner vers la gauche, l'enfoncer, la tourner vers la droite et la retirer.
NE JAMAIS LAISSER LA CLEF DANS LA SERRURE D'ANTIVOL. LORSQUE L'ON AMENE LA FOURCHE EN BUTEE A GAUCHE, LA CLEF PEUT ETRE TORDUE.
Remarques concernant la mise en service
- S'assurer que les „PREPARATION DE LA MOTO" (cf. carnet de révision) ont été effectuels par votre agent KTM.
- Avant la mise en service, il faut lire le manuel d'utilisation avec attention et en entier. De plus, sont jointes des notices d'utilisation concernant la fourche et l'amortisseur. Il convient d'en prendre connaissance également.
- Se familiariser avec les commandes.
- Régler la poignée d'embrayage, la poignée de frein et la pédale de frein de manière à ce que leur position convienne bien au pilote.
- Sur un parking vide ou en terrain pas trop difficile, s'habituer aux réactions de la machine avant d'entreprendre un grand trajet. Rouler également très lentement et rester sur les repose-pieds afin de bien entendre la machine.
- Toujours tenir le guidon à deux mains et laisser les pieds sur les repose-pieds.
- Ne pas laisser le pied sur le frein, sinon les plaquettes l'échent constamment le disque et chauffent.
- Ne pas modifier la machine et toujours utiliser des pièces détachées KTM d'origine. Des pièces d'une autre provenance peuvent diminuer la sécurité de la moto.
- La répartition des masses influence beaucoup le comportement d'une moto. Si vous emportez des bagages, fixez-les le plus près possible du centre du véhicule, et répartissez les poids harmonieusement sur la roue avant et la roue arrière. Ne pas dépasser le poids total roulant autorisé ainsi que la répartition avant/arrière. Le poids total roulant comprend:
- le poids de la moto en ordre de marche avec les pleins
- le poids des bagages
- le poids du pilote et du passager avec leur équipement, dont le casque en particulier.
- Respecter les prescriptions de rodage.
Rodage des modèles racing
Quelle que soit la finesse de l'usinage, les pièces en contact se font les unes aux autres, c'est pourquoi il faut roder un moteur. C'est la raison pour laquelle le moteur, durant les trois premières heures d'utilisation, ne doit être poussé qu'à la moitié de sa puissance maximum. De plus le régime moteur ne doit pas dépasser 7000 t/min. Eviter de rouler plein gaz.
Dans les douze heures d'utilisation suivantes, il faut utiliser au maximum 75% de la puissance. Mener la machine dans des conditions variées (route, tout-terrain facile).
LES MODELES 250/450/525 SX/MXC/EXC RACING SONT DES MACHINES DE COMPÉTITION TOUT-TERRAIN SANS COMPROMIS. BIEN QUE LES MODELES EXC SOIENT HOMOLOGUES, LEUR USAGE SUR LA ROUTE N'EST PAS RECOMMANDÉ. EVITER DE ROULER LONGTEMPS PLEIN GAZ SUR LA ROUTE.
ATTENTION
- IL FAUT TOUJOURS REVÉTIR UN ÉQUIPEMENT ADEQUAT. UN PILOTE SÉRIÉUX PORTE TOUJOURS UN CASQUE, DES BOTTES, DES GANTS ET UN BLOUSON, QUE CE SOIT POUR UNE ÉTAPE D'UNE JOURNÉE OU POUR UN SIMPLE PETIT TOUR. LES VÉTÉMENTS DOIVENT ÊTRE DE COULEUR VIVE, AFIN QUE L'ON SOIT VU SUFFISAMMENT TÔT PAR LES AUTRES USAGERS DE LA ROUTE.
- TOUJOURS METTRE LE PHARE QUAND ON ROULE, AFIN D'ÊTRE VU SUFFISAMMENT TÔT PAR LES AUTRES USAGERS.
- NE PAS ROULER APORES AVOIR CONSOMME DE L'ALCOOL.
- N'UTILISER QUE DES ACCESSOIRES HOMOLOGUES PAR KTM. AINSI UN CARENAGE DE TÉTE DE FOURCHE MAL CHOISI PEUT INFLUENCER NÉGATIVEMENT LA TENUE DE ROUTE DE LA MACHINE À HAUTE VITESSE. DES SACOCHES, UN RÉSERVOIR SUPPLEMENTaire, ETC... PEUVENT ÉGALEMENT AVOIR UNE INFLUENCE NÉGATIVE EN RAISON DU DÉPLACEMENT DU CENTRE DE GRAVITÉ.
- LES ROUES AVANT ET ARRIÈRE DOIVENT ÉTRE CHAUSSÉES DE PNEUS PRÉSENTANT DES DESSINS DE MÊME NATURE. RESPECTER L'HOMOLOGATION EN CE QUI CONCERNE LES PNEUS.
- VÉRIFIER ABSOLUMENT LA TENSION DES RAYONS AU BOUT DE 30 MN D'UTILISATION. SUR UNE ROUE NEUVE LA TENSION DES RAYONS DIMINUE EN UN COURT LAPS DE TEMPS. SI L'ON ROULE AVEC DES RAYONS DÉTENDUS, ILS PEUVENT S'ARRACHER, CE QUI COMPROMET LE COMPORTEMENT DE LA MACHINE (VOIR CONTRÔLE DE LA TENSION DES RAYONS).
- LES MODELES RACING NE SONT CONCUS ET PREVUS QUE POUR UNE SEULE PERSONNE. ON NE POT PAS EMMENER DE PASSAGER.
- RESPECTEZ LE CODE DE LA ROUTE, ROULEZ DE MANIÈRE DÉFENSIVE POUR PREVOIR LES DANGERS SUFFISAMMENT TÔT.
- ADAPTEZ VOTRE VITESSE AUX CIRCONSTANCES ET À VOS POSSIBILITÉS.
- ROULEZ PRUDEMMENT SUR LES ROUTES OU SUR UN TERRAIN QUE VOUS NE CONNAISSEZ PAS.
- EN TOUT-TERRAIN, IL EST PRÉFÉRABLE D'ÊTRE À DEUX MOTOS, AFIN DEPOUVOIR S'ENTRAIDER EN CAS DE DIFFICULTÉS.
- REMPLACER LA VISIÈRE DE CASQUE OU LES ÉCRANS DE LUNETTES DÈS QUE LE BESOIN S'EN FAIT SENTIR. EN EFFET, UNE VISIÈRE OU UN ÉCRAN RAYÉ FONT QUE L'ON EST AVEUGLÉ PAR LES PHARES OU LE SOLEIL.
- NE PAS ABANDONNER LA MACHINE TANT QUE LE MOTEUR TOURNE.
ATTENTION
- LES MODELES SX NE SONT PAS HOMOLOGUES POUR UN USAGE SUR ROUTE PUBLIQUE OU SUR AUTOROUTE.
- PENSEZ TOUJOURS QUE LES AUTRES PERSONNES PEUVENT ETRE GENEES PAR UN NIVEAU SONORE TROP IMPORTANT LORSQUE VOUS UTILISEZ VOTRE MACHINE.
Vérifications avant chaque mise en service
Utiliser la moto seulement en parfait état mécanique. Dans un souci de sécurité, il faudrait prendre pour habitude d'effectuer les vérifications suivantes avant chaque mise en service.

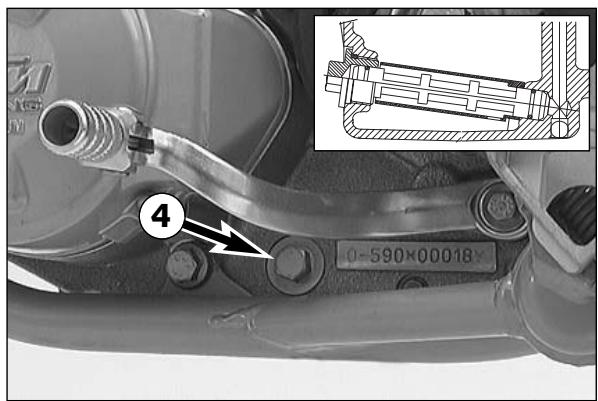

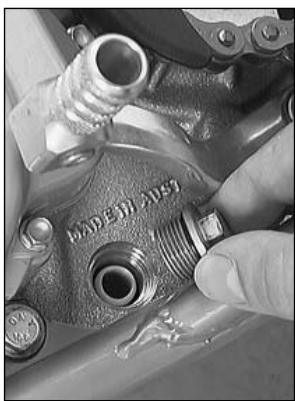

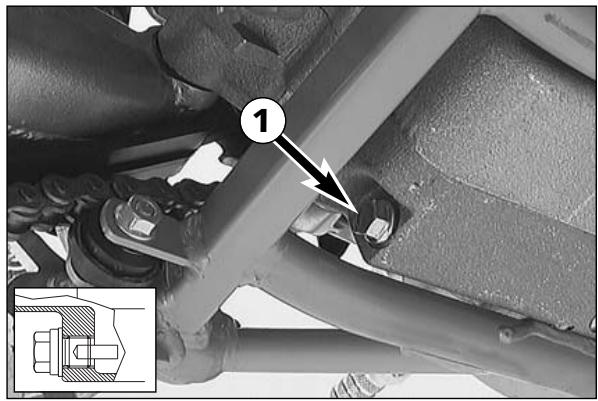

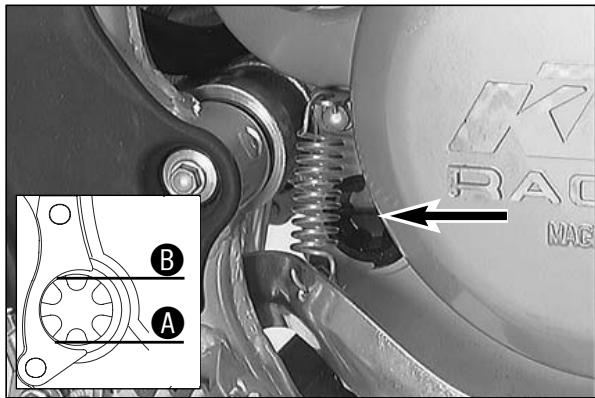

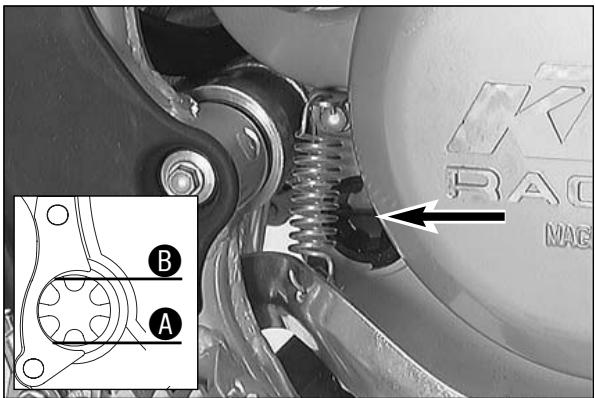

1 Vérifier le niveau d'huile
Un niveau trop bas conduit à une usure prématurée et par suite à la casse.
2 Carburant
Vérifier le niveau dans le réservoir et bien remettre en place le tuyau de mise à l'air du bouchon.

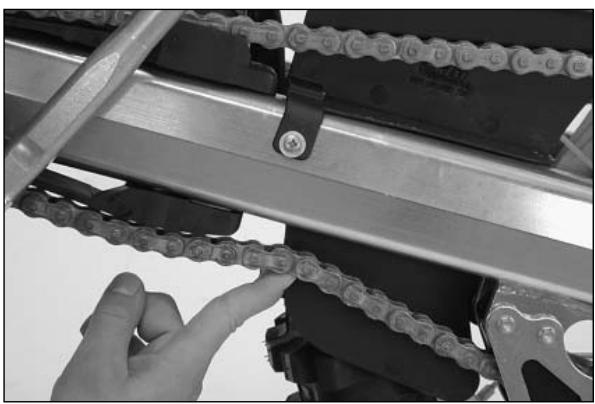

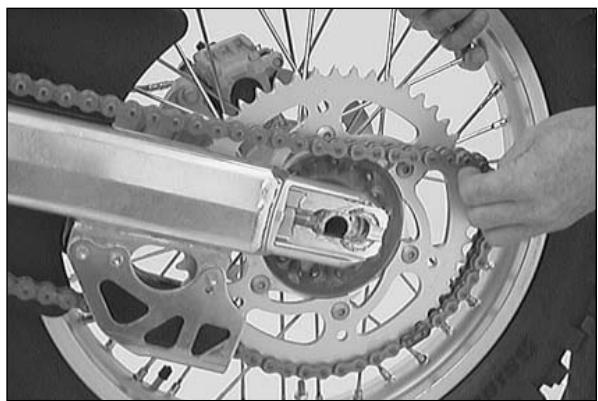

3 Châine
Une chaîne trop lâche peut sauter, une chaîne très usée peut casser et une chaîne non graissée s'use et use anormalement le pignon et la couronne. Si la chaîne est trop tendue, la transmission secondaire en souffre (chaîne, roulements de boîte de vitesses et de la roue arrière). En plus d'une usure prématurée, il peut arriver dans des cas extrêmes que la chaîne se casse ou que l'arbre de sortie se brise.

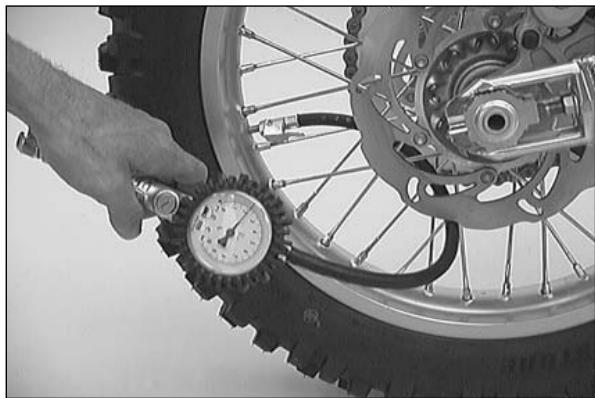

4 PNEUS
Vérifier l'état des pneus. S'ils présentent une entaille ou une hernie, les remplacer. La profondeur du dessin doit être conforme aux règlements administratifs. Vérifier la pression. Une usure trop importante ou une pression incorrecte affecte la tenue de route.

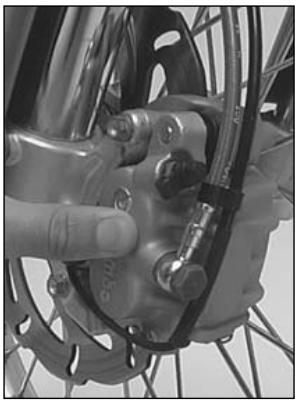

5 FREINS

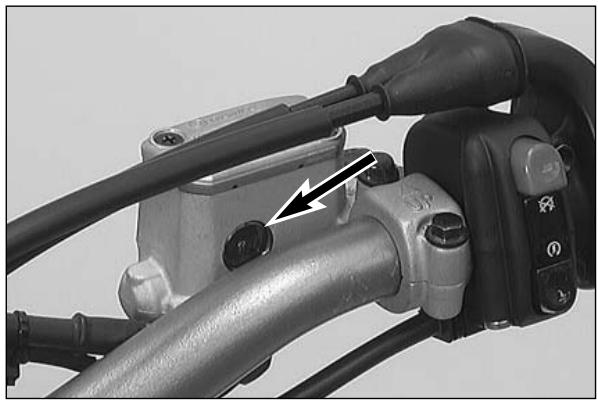

Vérifier leur fonctionnement, contrôler le niveau de liquide dans les bocaux. Si le niveau descend au-dessous du minimum, c'est qu'il y a une fuite ou qu'il n'y a plus de garniture sur les plaquettes. Faire vérifier alors le système de freinage dans un atelier KTM, car une panne se dessine.

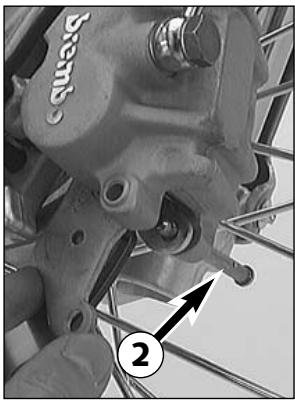

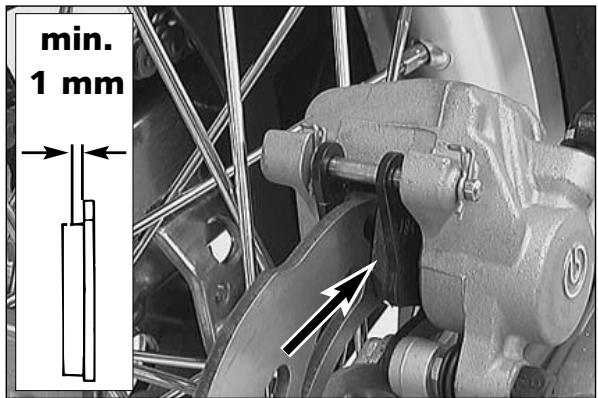

Il faut également vérifier l'état des durites et l'épaisseur des plaquettes.
Vérifier la course à vide de la poignée et de la pédale de frein.
6 CABLES
Contrôler les réglages et vérifier si tous les câbles coulissent bien.
7 Liquide de refroidissement
Vérifier le niveau lorsque le moteur est froid.
8 Equipement électrique
Quand le moteur tourne, vérifier le fonctionnement du phare, du feu rouge, du stop, des clignotants, des témoins, des boutons d'arrêt d'urgence et du klaxon.
9 Chargement
Si vous avez des bagages, vérifier leur fixation.

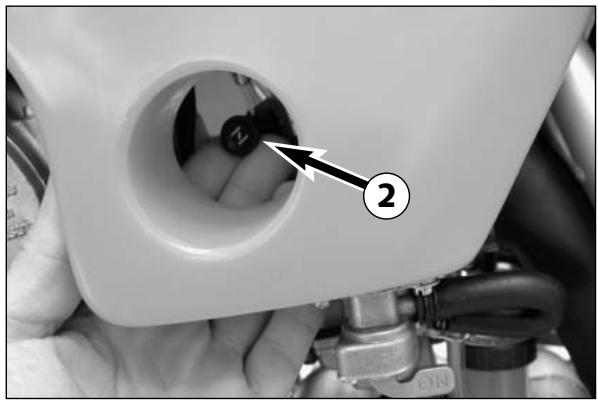

Démarrage moteur froid
1. Ouvrir le robinet d'essence ①
2. Relever la béquille
3. Mettre la boîte de vitesses au point mort
4. Mettre le starter 2
5. Ne pas donner de gaz et actionner le kick sur toute sa course avec vigueur, ou actionner le démarreur.
Attention
- IL FAUT TOUJOURS PORTER DES BOTTES POUR KICKER, AFIN D'ÉVITER TOUTE BLESSURE. EN EFFET LE PIED PEUT GLISSER DU KICK OU IL PEUT Y AVOIR UN RETOUR, QUI EST PARFOIS VIOLENT.
- NE PAS FAIRE DEMARRER LE MOTEUR ET NE PAS LE LAISSE TOURNER DANS UN LOCAL CLOS. EN EFFET, LES GAZ D'ÉCHAPPEMENT SONT NOCIFS ET PEUVENT AMENER UNE PERTE DE CONNAISSANCE POUVANT CONDUIRE À LA MORT. TOUJOURS PRÉVOIR UNE VENTILATION SUFFISANTE.
- TOUJOURS APPUYER SUR LE KICK FERMEMENT ET EN UTILISANT TOUTE LA COURSE. NE PAS DONNER DE GAZ. EN EFFET, EN APPUYANT MOLLEMENT ET EN DONNANT DES GAZ ON AUGMENTE LE RISQUE DE RETOUR DE KICK.
- AVANT D'APPUER SUR LE BOUTON DE DEMARREUR, TOUJOURS VÉRIFIER QUE LA BOITE DE VITESSES EST AU POINT MORT. Si UNE VITESSE EST ENGAGÉE, LA MOTO FAIT UN BOND EN AVANT.
- ACTIONNER LE DEMARREUR PENDANT 5 SECONDES AU MAXIMUM. ATTENDRE AU MOINS 5 SECONDES AVANT DE RECOMMENCER.
- NE PAS FAIRE PRENDRE DE TOURS AU MOTEUR FROID. IL PEUT SE PRODUIRE UN SERRAGE, CAR LE PISTON CHAUFFE PLUS VITE ET DONC SE DILATE PLUS RAPIDEMENT QUE LE CYLINDRE, QUI EST REFROIDI PAR EAU. TOUJOURS LAISSEZ CHAUFFER UN PEU LE MOTEUR, OU PARTIR EN DOUCEUR.
Démarrage à chaud
1. Ouvrir le robinet d'essence ①
2. Relever la béquille
3. Mettre la boîte de vitesses au point mort
4. Ne pas donner de gaz et actionner le kick sur toute sa course avec vigueur, ou actionner le démarreur.

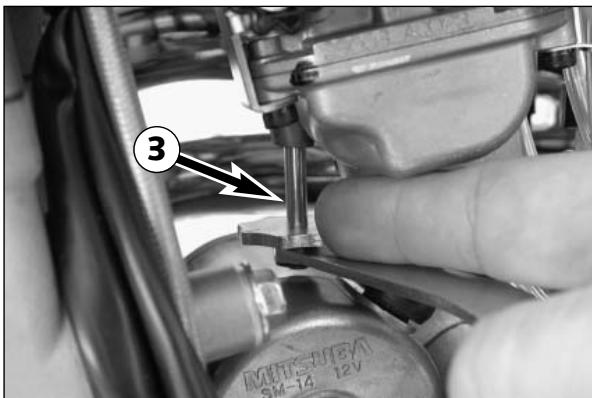

Remède quand le moteur est noyé
À la suite d'une chute, le moteur a pu absorber plus d'essence que nécessaire. Afin de le vider, actionner le levier de décompresseur, ouvrir la poignée de gaz à fond, kicker 5 à 10 fois ou faire tourner le démarreur 2 fois durant 5 secondes. Faire alors démarrer le moteur comme décrit plus haut. Si le moteur ne démarre pas, démonter la bougie et la sécher.
Remarque:

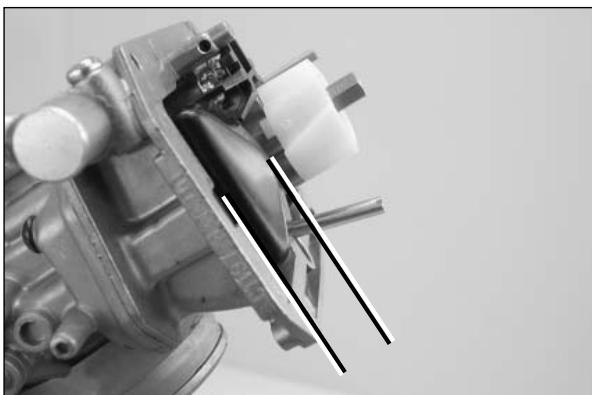

Le carburateur possède une pompe de reprise. Chaque fois que l'on tourne la poignée, on injecte de l'essence dans la pipe d'admission. Faire attention au démarrage de ne tourner qu'une seule fois la poignée de gaz à fond.
Démarrage
Tirer sur la poignée d'embrayage, passer la 1ère et relâcher lentement l'embrayage, tout en donnant les gaz.
Attention
AVANT DE DEMARRER, VERIFIER TOUJOURS SI LA BEQUILLE LATERALE SONT COMPLÉTEMENT RELEVÉES. Si UNE BEQUILLE TRAIN SUR LE SOL, ON POT PERDRE LE CONTROLE DE LA MACHINE.
Passage des vitesses, conduite
Le premier rapport sert au démar rage ainsi que dans une forte pente. Lorsque les circonstances le permettent (circulation, pente) on passe le rapport supérieur. Pour cela on coupe les gaz. Tout en tirant sur la poignée d'embrayage, on passe la vitesse, on relâche l'embrayage et l'on redonne les gaz. Si le starter est mis, il faut l'enlever dès que le moteur est chaud.
Lorsque l'on a atteint la vitesse maximale en ouvrant les gaz à fond, il faut revenir à une ouverture de 3/4 de la course de la poignée de gaz ; en effet, la vitesse diminue alors très peu, mais la consommation se trouve réduite de manière importante.
Ne pas donner plus de gaz que le moteur ne peut en avaler dans l'instant; ouvrir brutalement fait augmenter la consommation.
Pour descendre un rapport, freiner éventuellement tout en coupant les gaz. Tirer sur la poignée d'embrayage et engager le rapport inférieur. Relâcher doucement l'embrayage et redonner les gaz, ou descendre un nouveau rapport.
Remarque:
Les modèles 250/450/525 SX/MXC/EXC RACING ont été conçus sans compromis pour la compétition en tout-terrain. C'est pourquoi ils n'ont pas de ventilateur sur le radiateur. De même, la taille de ceux-ci répond à un souci d'ergonomie maximale. En compétition normale, le système de refroidissement est suffisant.
Si on utilise la machine dans des conditions différentes, il faut faire attention aux points suivants :
- LES MODELES MXC/EXC RACING DÉMARRENT SANS PROBLEME GRACE AU DEMARREUR ÉLECTRIQUE. C'EST POURQUOI ON PEUT COUPER LE MOTEUR CHAQUE FOIS QUE L'ON SAIT QU'IL VA TOURNER UN TEMPS ASSEZ LONG (PLUS DE 2 MINUTES) AU RALENTI OU SANS QUE L'ON AVANCE.
- IL FAUT ÉVITER DE FAIRE CIRER L'EMBRAYAGE. EN EFFET, CELA FAIT CHAUFFER L'HUILE MOTEUR ET DONC LE MOTEUR ET AUSSI LE LIQUIDE DE REFROIDISSEMENT. IL VAUT MIEUX DEMARRER SUR LE COUPLE À BAS RÉGIME (STYLE 4-TEMPS) QU'A HAUT RÉGIME EN FAISANT CIRER (STYLE 2-TEMPS).
- APRES UNE CHUTE, IL FAUT INSPECTER LA MACHINE COMME AVANT TOUTE UTILISATION.
- IL FAUT TOUJOURS REMPLACER UN GUIDON TORDU. NE JAMAIS REDRESSER UN GUIDON, CAR LE METAL PERD ALORS DE SES QUALITÉS.
- UN RÉGIME ÉLEVÉ QUAND LE MOTEUR EST FROID NUIT À LA LONGÉVITÉ DE CE DERNIER. IL EST PRÉFÉRABLE D'ÉFFECTUER QUELQUES KILOMÉTRES À RÉGIME MOYEN AVANT D'OUVRIR EN GRAND. LE MOTEUR A ATTEINT SA TEMPERATURE DE FONCTIONNEMENT DÈS QUE LES RADIATEURS SONT CHAUDS.
- NE JAMAIS DESCENDRE UNE VITESSE À PLEIN RÉGIME. IL SE PRODUIRAIT UN SURRÉGIME QUI POURRAIT ENDOMMAGER LE MOTEUR. D'AUTRE PART, LE BLOCAGE DE LA ROUE ARRIÈRE POURRAIT FACILÉMENT FAIRE PERDRE LE CONTROLE DE LA MACHINE.
- SI DES VIBRATIONS ANORMALES APPARAISSENT, IL FAUT VERIFIER LES FIXATIONS MOTEUR.
- SI DES BRUITS NON FONCTIONNELS APPARAISSENT QUAND ON ROULE, IL FAUT S'ARRÉTER TOUT DE SUITE, COUPER LE MOTEUR ET PRENDRE CONTACT AVEC UN ATELIER KTM.
Freinage
Couper les gaz et freiner en même temps de l'avant et de l'arrière. Sur le sable, le mouillé ou un sol glissant, on freinera principalement de l'arrière. Toujours bien doser, car des roues qui bloquent déstabilisent la moto et conduisent à la chute. Descendre les vitesses en fonction du ralentissement.
Dans les grandes descentes, utiliser le frein moteur. Descendre une à deux vitesses en prenant garde toutefois de ne pas effectuer de surégime. Ainsi on aura moins à freiner et les freins ne chaufferont pas.
QUAND IL PLEUT, QUAND ON A LAVÉ LA MACHINE, APRès UN PASSAGE DANS L'EAU OU SIMPLEMENT QUAND LE TERRAIN EST MOUILLE L'EFFICACITE DU FREINAGE PEUT SE PRODUIRE APRès UN TEMPS DE RÉACTION. EN EFFET, IL FAUT D'ABORD QUE LES FREINS SÉCHENT OU SE NETTOIENT. - PAREILLEMENT L'EFFICACITE DU FREINAGE PEUT SE FAIRE AVEC UN TEMPS DE RETARD QUAND ON ROULE SUR UNE ROUTE QUI A ETÉ SALÉE OU qui EST SALE. LES FREINS DOIVENT D'ABORD SE NETTOYER. QUAND LES DISQUES SONT SALES IL SE PRODUIT UNE PLUS GRANDE USURE DES DISQUES ET DES PLAQUETTES. LORS DU FREINAGE, LE DISQUE, LES PLAQUETTES, LA PINCE ET LE LIQUIDE S'EACHAUFFENT. PLUS ILS CHAUFFENT, MOINS LE FREINAGE EST BON. DANS LES CAS EXTRÉMES, LE FREINAGE DEVIENT NUL. - SI LA RÉSISTANCE AU LEVIER DE FREIN À MAIN OU À LA PÉDALE DE FREIN EST «SPONGIEUSE», CECI SIGNIFIE QUE LE SYSTème DE FREINAGE N'EST PAS EN ORDRE. FAITES-LE VÉRIFIER DANS UN GARAGE KTM AVANT DE ROULER AVEC VÔTURE MOTO.
Arrêt et béquillage
Freiner la machine et passer au point mort. Pour couper le moteur quand il tourne au ralenti, appuyer sur le bouton de masse ou le bouton d'arrêt d'urgence jusqu'à l'arrêt complet. Fermer le robinet d'essence, mettre la moto en stationnement sur un sol dur et la fermer à clé.
LES DÉGAGEMENTS DE CHALEUR PEUVENT ÊTRE INTENSES TANT AU NIVEAU DU MOTEUR, QUE DE L'ÉCHAPPEMENT, QUE DU RADIATEUR, QUE DES DISQUES DE FREIN, QUE DES AMORTISSEURS. ON FERA DONC ATTENTION AVANT D'Y TOUCHER ET ON GARERA LA MACHINE DE MANIÈRE À ÉVITER TOUT CONTACT FORTUIT.
- NE PAS ARRÉTER LE MOTEUR EN UTILISANT LE DÉCOMPRESSEUR. UTILISER LE BOUTON DE MASSE OU LE BOUTON D'ARRÉT D'URGENCE.
- QUAND ON RANGE LA MACHINE, IL FAUT FERMER LE ROBINET D'ESSENCE, CAR DANS LE CAS CONTRAIRE LE CARBURATEUR PEUT DEBORDER ET DU CARBURANT PEUT PÉNÉTRER DANS LE MOTEUR.
- NE JAMAIS GARER LA MOTO L'OU SE TROUVERAIENT DES HERBES SÉCHES OU DES MATÉRIAUX FACILEMENT INFLAMMABLES.
Remarque concernant la béquille laterale:
Avec le pied, pousser la béquille vers l'avant jusqu'en butée et incliner la moto. Faire attention à ce que le sol soit dur et à ce que la machine tienne bien en place. Par sécurité, on peut enclencher une vitesse.
LA BEQUILLE LATERALE N'EST PRÉVUE QUE POUR LE POIDS DE LA MACHINE. Si L'ON S'ASSIED SUR LA MOTO, ON FORCE SUR LA BEQUILLE, QUI peut ALORS ÉTRE ENDOMMAGEE, DE MÉME QUE LE CADRE. DE PLUS LA MOTO PEUT ALORS TOMBER.
Carburant
Le moteur Racing requiert du super carburant d'un indice d'octane d'au moins 95.
EMPLOYER SEULEMENT DU SUPER SANS PLOMB D'UN INDICE D'OCTANE DE 95. N'UTILISER EN AUCUN CAS UN CARBURANT D'UN INDICE D'OCTANE INFÉRIEUR À 95, CAR LE MOTEUR POURRAIT S'EN TROUVER ENDOMMAGE.
L'ESSENCE S'ENFLAMME FACILMENT ET ELLE EST NOCIVE. LA PLUS GRANDE PRUDENCE EST RECOMMANDEE. NE PAS FAIRE LE PLEIN À PROXIMATE D'UNE FLAMME OU D'UNE CIGARETTE. TOUJOURS ARRÊTER LE MOTEUR. FAIRE ATTENTION À NE PAS RENVERSER D'ESSENCE SUR L'ÉCHAPPEMENT OU LE MOTEUR TANT QUE LA MACHINE EST CHAude. ESSUYER AUSSITÔT LES ÉCLABOUSSES. EN CAS D'INGESTION OU D'ÉCLABOUSURE DANS LES YEUX, IL FAUT CONSULTER AUSSITÔT UN MéDECIN.

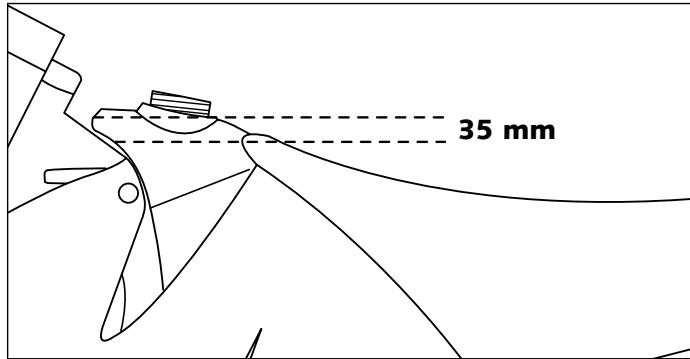

Le carburant augmente de volume avec la température. Ne pas remplir le réservoir à ras bord (Cf. Figure).
| Une moto propre fait économiser temps et argent! | 1ère révision après 3 heures ou 20 l de carburant | après/tous les 15 heures ou 100 l de carburant |

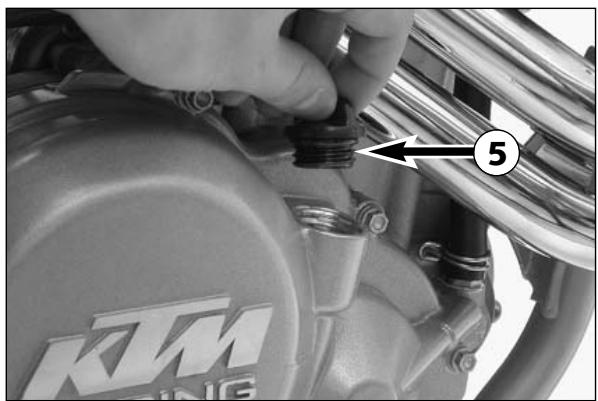

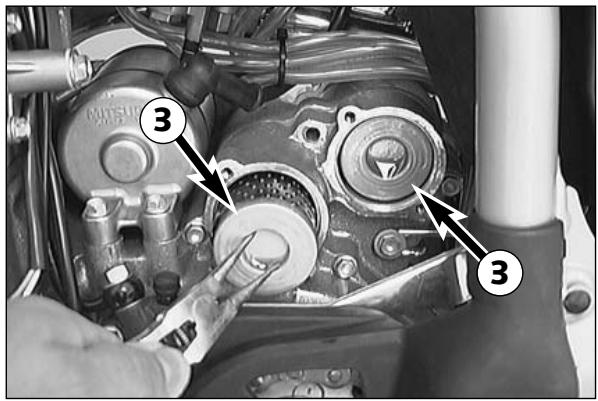

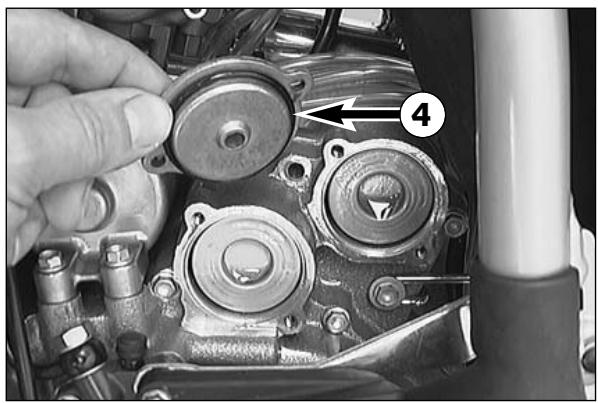

| MOTOR | Vidanger moteur, changer filtres long et court | ● | ● |

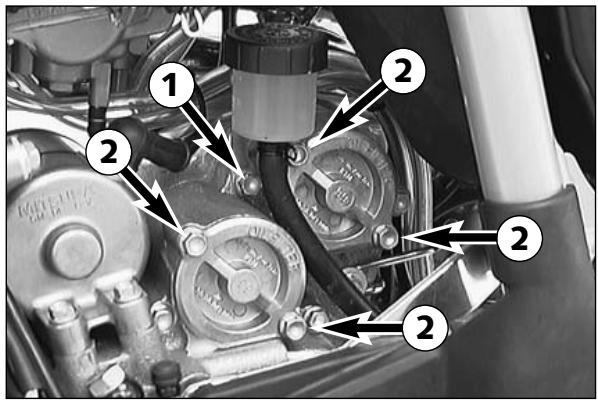

| Nettoyer crépines et aimant du bouchon | ● | ● |
| Vérifier état et position durites d'huile | ● | ● |
| Remplacer bougie (après 30 heures) | | |
| Vérifier jeu aux soupapes, régler | ● | ● |
| Vérifier serrage vis fixation moteur | ● | ● |
| CARBURATEUR | Vérifier état et étanchêté pipe et manchon de carbu | | ● |
| Vérifier ralenti | ● | ● |
| Vérifier état et position durites mise à l'air | ● | ● |
| ACCESSORIES | Vérifier étanchêté circuit de refroidissement, antigel | ● | ● |
| Vérifier étanchêté et fixation échéappement | | ● |
| Vérifier état, souplesse et position des cables, régler, graisser | ● | ● |

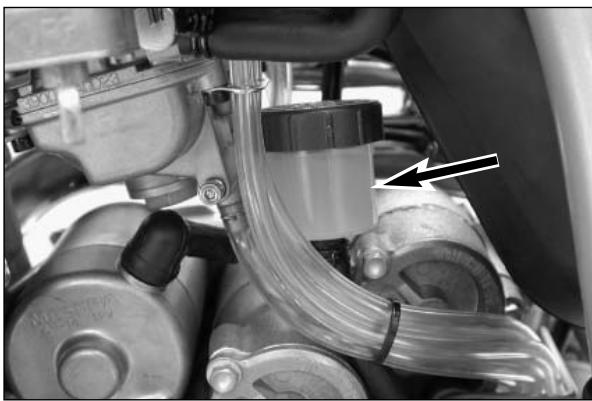

| Vérifier niveau dans maître-cylindre d'embrayage | ● | ● |
| Nettoyer filtre à air et boîtier | | ● |
| Vérifier état et position des fils ELECTriques | | ● |
| Vérifier réglage du phare | | ● |
| Vérifier fonctionnement circuit électrique (code/phare, stop, clignotants, tímoins, éclairage compteur, klaxon, coupe-circuit, comodos) | ● | ● |
| FREINS | Vérifier niveau liquide de frein, épaissur des plaquettes, disques | ● | ● |
| Vérifier état et étanchêté durites de frein | ● | ● |
| Vérifier/fonction état, course à vide pédale et poignée de frein, régler | ● | ● |
| Vérifier serrage vis circuit de frein | ● | ● |
| PARTIE-CYCLE | Vérifier fonctionnement et étanchêté fourche et amortisseur | ● | ● |
| Nettoyer les cache-poussière | | ● |

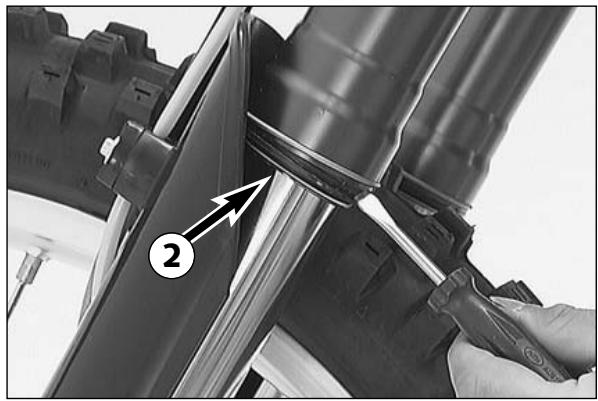

| Purger les bras de fourche | | ● |
| Vérifier l'ancrage du bras oscillant | | ● |

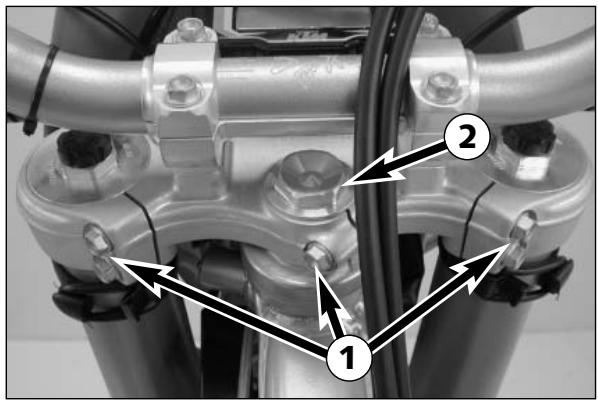

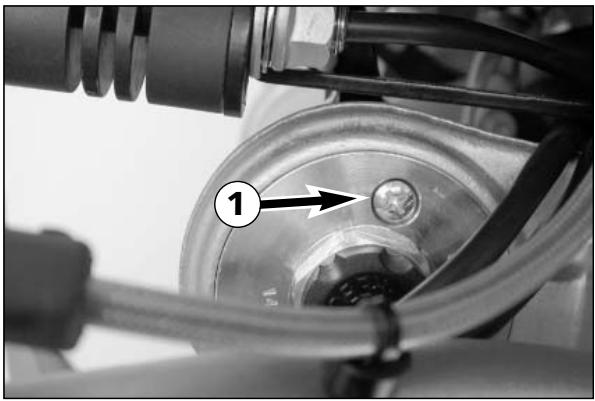

| Vérifier/régler les roulements de direction | ● | ● |
| Vérifier serrage de toutes les vis partie-cycle(tés, écrous et vis des broches, ancrage bras, amortisseur) | ● | ● |
| ROUES | Vérifier tension des rayons et voile des jantes | | ● |
| Vérifier état et pression des pneus | ● | ● |
| Vérifier état chaîne, joint de chaîne, pignon, couronne, guides; tension chaîne | ● | ● |
| Graisser la chaîne | ● | ● |
| Vérifier le jeu des roulements de roue | ● | ● |
TRAVAUX D'ENTRETIEN IMPORTANTS RECOMMANDÉS POUVANT ÉTRE DEMANDÉS EN SUPPLEMENT!
| au moins1x par an |
| Entretien complet de la forche | ● |
| Entretien complet de l'amortisseur | ● |
| Nettoyer et graisser roulements de direction et cachesn | ● |
| Nettoyer et régler le carburateur | ● |

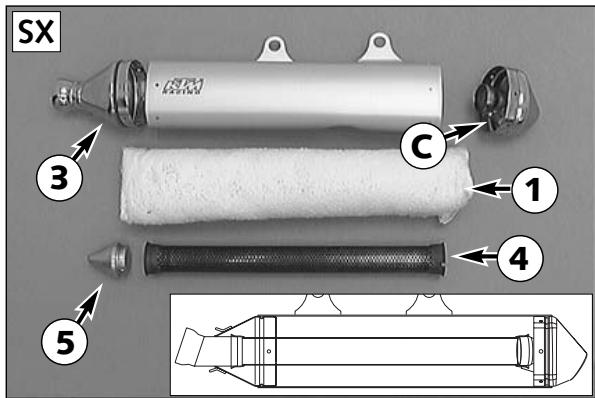

| Remplacer la fibre de verre du pot terminal | ● |
| Traiter les raccords et contacteurs électriques avec un aérosol | ● |
| MettreGRAISSSpeçiale sur bornes de batterie | ● |
| Remplacer l'huile de l'embrayage hydraulique | ● |
| Remplacer le liquide de frein | ● |
| VÉRIFICATIONS ET TRAVAUX D'ENTRETIEN IMPORTANTS À EFFECTUER PAR LE PILOTE |
| Avant chaque utilisation | Après chaque lavage | En utilisation tout-terrain |
| Niveau d'huile | ● | | |
| Vérifier niveau liquide de frein | ● | | |
| Vérifier état des garnitures de frein | ● | | |
| Vérifier fonctionnement de l'éclairage | ● | | |
| Vérifier fonctionnement du klaxon | ● | | |
| Graisser câbles et embouts, régler | | ● | |
| Purger régulièrement les bras de fourche | | | ● |
| Sortir régulièrement les cache-poussière, nettoyer | | | ● |
| Nettoyer la chaîne, graisser, vérifier tension, régler si nécessaire | | ● | ● |
| Nettoyer filtré à air et boîtier | | | ● |
| Vérifier état des pneus et pression | ● | | |
| Vérifier niveau liquide de refroidissement | ● | | |
| Vérifier étanchéité durites d'essence | ● | | |
| Vider cuve de carbu | | ● | |
| Vérifier état de toutes les commandes | ● | | |
| Vérifier freinage | ● | ● | |
| Passer anticorrosion à la cire sur pièces nues(excepté freins et échévement) | | ● | |
| Mettre aérosol sur contacteur/antivol de direction et bouton éclairage | | ● | |
| Vérifier régulièrement serrage tous écrous, vis, colliers | | | ● |
| VÉRIFICATIONS RECOMMANDÉES EN CE QUI CONCERNE LE MOTEUR 250/450/525 SX ET EXC UTILISÉ EN COMPÉTITIONS D'ENDURO (A DEMANDER EN PLUS À L'AGENT KTM) |
| 100 l de carburant représentent environ 15 heures d'utilisation | 30 heures 200 l | 45 heures 300 l | 60 heures 400 l | 90 heures 600 l | 120 heures 800 l | 135 heures 900 l |
| Contrôle de l'usure des disques d'embrayage | ● | ● | ● | ● | ● | ● |
| Contrôle de la longueur des ressorts d'embrayage | ● | ● | ● | ● | ● | ● |
| Contrôle de l'usure du cylindre et du piston | | ● | | ● | | ● |
| Usure de la gorge pour le clip d'axe de piston (à l'oeil) | | ● | | ● | | ● |
| Usure de l'arbre à cames (à l'oeil) | | ● | | ● | | ● |
| Remplacement des roulements d'arbre à cames | | ● | | ● | | ● |
| Contrôle de la longueur des ressorts de soupape | | ● | | ● | | ● |
| Contrôle de l'usure des coupelles | | ● | | ● | | ● |
| Contrôle du faux-rond de la tulipe | | ● | | ● | | ● |
| Contrôle de l'usure des guides de soupape | | ● | | ● | | ● |
| Contrôle du jeu radial des galets des culbuteurs | | ● | | ● | | ● |
| Mesure de l'allongement de la chaîne de distribution | | ● | | ● | | ● |
| Usure des crans du tendeur de la chaîne (à l'oeil) | ● | ● | ● | ● | ● | ● |
| Contrôle du faux-rond en bout d'embiellage | | ● | | ● | | ● |
| Remplacement du roulement de tête de bielle | | ● | | ● | | ● |
| Contrôle du roulement de pied de bielle | | ● | | ● | | ● |
| Remplacement des roulements de l'arbre d'équilibrage | | ● | | ● | | ● |
| Remplacement des roulements d'embiellage | | ● | | ● | | ● |
| Contrôle de l'usure de toute la boîte y compris les roulements et le guide-fourchettes | | ● | | ● | | ● |
| Contrôle de la longueur du ressort du by-pass | | ● | | ● | | ● |
REMARQUE: S'IL S'AVÈRE LORS DU CONTRÔLÉ QUE LES TOLÉRANÇES SONT DÉPASSÉES, IL FAUT REMPLACER LES ÉLÉMENTS CONCERNÉS.
| VÉRIFICATIONS RECOMMANDÉES EN CE QUI CONCERNE LE MOTEUR 250/450/525 EXC UTILISÉ EN ENDURO COMME LOISIR (A DEMANDER EN PLUS À L'AGENT KTM) |
| 100 l de carburant représentent environ 15 heures d'utilisation | 60 heures 400 l | 90 heures 600 l | 120 heures 800 l | 180 heures 1200 l | 240 heures 1600 l | 270 heures 1800 l |
| Contrôle de l'usure des disques d'embrayage | ● | ● | ● | ● | ● | ● |
| Contrôle de la longueur des ressorts d'embrayage | ● | ● | ● | ● | ● | ● |
| Contrôle de l'usure du cylindre et du piston | | ● | | ● | | ● |
| Usure de la gorge pour le clip d'axe de piston (à l'oeil) | | ● | | ● | | ● |
| Usure de l'arbre à cames (à l'oeil) | | ● | | ● | | ● |
| Remplacement des roulements d'arbre à cames | | ● | | ● | | ● |
| Contrôle de la longueur des ressorts de soupape | | ● | | ● | | ● |
| Contrôle de l'usure des coupelles | | ● | | ● | | ● |
| Contrôle du faux-rond de la tulipe | | ● | | ● | | ● |
| Contrôle de l'usure des guides de soupape | | ● | | ● | | ● |
| Contrôle du jeu radial des galets des culbuteurs | | ● | | ● | | ● |
| Mesure de l'allongement de la chaîne de distribution | | ● | | ● | | ● |
| Usure des crans du tendeur de la chaîne (à l'oeil) | ● | ● | ● | ● | ● | ● |
| Contrôle du faux-rond en bout d'embiellage | | ● | | ● | | ● |
| Remplacement du roulement de tête de bielle | | ● | | ● | | ● |
| Contrôle du roulement de pied de bielle | | ● | | ● | | ● |
| Remplacement des roulements de l'arbre d'équilibrage | | ● | | ● | | ● |
| Remplacement des roulements d'embiellage | | ● | | ● | | ● |
| Contrôle de l'usure de toute la boîte y compris les roulements et le guide-fourchettes | | ● | | ● | | ● |
| Contrôle de la longueur du ressort du by-pass | | ● | | ● | | ● |
REMARQUE: S'IL S'AVÈRE LORS DU CONTRÔRÉ QUE LES TOLERANCES ARE NTDéPASSÉES, IL FAUT REMPLACER LES ÉLÉMENTS CONCERNÉS.
Travaux d'entretien partie-cycle et moteur
ATTENTION
TOUS LES REGLAGES ET TRAVAUX D'ENTRETIEN MARQUES D'UN ASTERISQUE * NECCESSITENT DES CONNAISSANCES SPECIALES. POUR VOTRE SECURITE, IL EST PREFERABLE DE LES FAIRE EFFECTUER PAR UN ATELIER KTM. VOTRE MACHINE Y SERA ENTRETENUE DE MANIÈRE OPTIMALE PAR DES PERSONNELS QUALIFIÉS.
ATTENTION
AUTANT QUE POSSIBLE NE PAS EMPLOYER DE NETTOYER HAUTE PRESSION POUR NETTOYER LA MACHINE, CAR DE L'EAU POURRAIT ALORS PENETRER DANS LES ROULEMENTS, LE CARBURATEUR, LES CONNEXIONS ÉLECTRIQUES, ETC. LORS DU TRANSPORT DE VOTRE KTM, VEILLEZ À CE QU'ELLE SOIT BIEN MAINTENUE EN POSITION VERTICALE PAR DES SANGLES OU AUTRES FIXATIONS ET QUE LE ROBINET SOIT SUR LA POSITION OFF. SI LA MACHINE SE COUCHE, DE L'ESSENCE PEUT S'ÉCHAPPER DU CARBURATEUR OU DU RÉSERVoir. - UTILISER UNIQUEMENT LES VIS SPECIALES LIVRÉS PAR KTM ET QUI POSSEDENT LA BONNE LONGUEUR DE FILETAGE POUR FIXER LES DÉFLECTEURS SUR LE RÉSERVOIR. SI L'ON UTILISE D'AUTRES VIS OU DES VIS PLUS LONGUES, LE RÉSEROVR PEUT SE METTRE À FUIR. - NE PAS EMPLOYER DE RONDELLES GROWER OU ÉVENTAIL SOUS LES ÉCROS DE FIXATION MOTEUR. CES RONDELLES S'INCRUSTENT DANS LE CADRE ET I'ÉCROU SE DESSERRE. IL FAUT EMPLOYER DES ÉCROS AUTO-BLOQUANTS. - AVANT D'EFFECTEUR TOUT TRAVAIL D'ENTRETIEN, IL FAUT LAISSER REFROIDIR LA MACHINE, AFIN D'ÉVITER DE SE BRÜLER. L'HUILE, LA GRAISSE, LES FILTRES, L'ESSENCE, LES DÉTERGENTS ETC. DOIVENT ÉTRE ÉLIMINÉS CORRECTEMENT. RESPECTER LA RÉGLEMENTATION LOCALE. - NE DÉVERSEZ JAMAIS L'HUILE USAGEE DANS DES CANALISATIONS OU DANS LA NATURE. UN LITRE D'HUILE PEUT POLLUER 1 MILLION DE LITRES D'EAU.
Vérification et réglage des roulements de direction
Il faut vérifier régulièrement le jeu de la direction. Pour vérifier, on cale la moto sous le cadre, de manière à ce que la roue avant ne porte plus. On secoue alors la fourche d'avant en arrière. Pour régler, on desserre les 5 vis 1 du tétopéreur et on resserre l'écrou 2 jusqu'à supprimer le jeu. Ne pas serrer l'écrou à fond, ce qui endommagerait les roulements. Avec un maillet en plastique, on tapote sur le té de manière à supprimer les contraintes. Resserrer les 5 vis (20 Nm).
ATTENTION
S'IL Y A DU JEU DANS LES ROULEMENTS DE DIRECTION, LA TENUE DE ROUTE S'EN TROUVE AFFECTÉE. CELA PEUT MÊME ALLER JUSQU'À UNE PERTES DE CONTROLE DU VÉHICULE.
ATTENTION
SI L'ON ROULE QUELQUE TEMPS AVEC DU JEU DANS LES ROULEMENTS DE DIRECTION, LES ROULEMENTS AINSI QUE LEUR LOGEMENT DANS LA COLONNE SE TROUVENT ENDOMMAGES.
Les roulements de direction doivent être graissés au moins une fois par an (par exemple avec Shell Advance Grease).

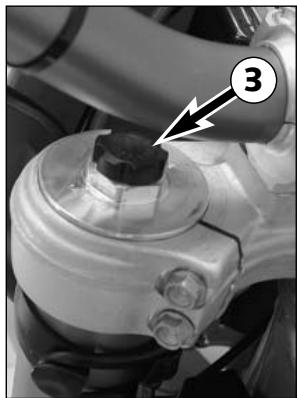

Vis de purge de la fourche
Après 5 heures d'utilisation en compétition, il faut desserrer les vis de purgege ① de quelques tours afin de laisser échapper l'air qui pourrait créer une surpression. Pour cela, mettre la machine sur un support de manière à ce que la roue avant ne touche pas le sol. Si on utilise la moto principalement sur la route, il suffit d'effectuer ce travail lors des révisions périodiques.
UNEPRESSION TROP FORTE DANS LA FOURCHE POT CAUSER UNE FUIT. SI LA FOURCHE FUIT, IL FAUT COMMENCER PAR DEVISSER LES VIS DE PURGE, AVANT QUE DE FAIRE CHANGER LES JOINTS.
Nettoyage des cache-poussière de la fourche
Les cache-poussière ② ont pour but d'essuyer la poussière et la saleté qui se déposent sur les tubes de fourche. Avec le temps, la saleté peut toutefois passer derrière le cache-poussière. Si on ne l'enlève pas, c'est l'étanchéité des joints spi qui peut être remise en cause.
Avec un tournevis, faire sortir les cache-poussière de leur logement et les pousser vers le bas.
Nettoyer à fond les cache-poussière, les tubes plongeurs et les tubes extérieurs et bien les lubrifier avec un aérosol au silicone ou avec de l'huile moteur. À la main, renfoncer les cache-poussière dans leur logement.
Réglage de la précontrainte de la fourche (SX)
Sur les modèles SX il est possible de faire varier la précontrainte de 9 mm au moyen de la vis de réglage ③.
En tournant dans le sens des aiguilles d'une montre, on augmente la précontrainte, dans le sens contraire, on la diminue.
Modifier la précontrainte des ressorts n'a pas d'influence sur le réglage de l'amortissement à la détente.
Toutefois, le prince veut que pour une précontrainte accrue, on augmente aussi l'amortissement à la détente.
Réglage de base de la partie-cycle en fonction du poids du pilote
Pour obtenir un comportement optimal de la machine et pour ne pas endommager la fourche, ni l'amortisseur, ni le bras oscillant, ni le cadre, il faut adapter le réglage de base des suspensions au poids du pilote. Lorsqu'elles sont livrées, les machines KTM tout-terrain sont prévues pour un pilote de 70 à 80 kg (y compris son équipement complet). Si l'on n'est pas dans cette marge, il convient de modifier le réglage de base des suspensions en conséquence. Une petite différence de poids peut être compensée par un réglage de la précontrainte des ressorts. Une différence plus importante exige un changement des ressorts.
Réglage de l'amortisseur et contrôle du ressort
C'est l'enforcement en charge qui indique si le ressort est approprié au pilote. Mais avant cela, il faut absolument que l'enforcement en statique soit correct.

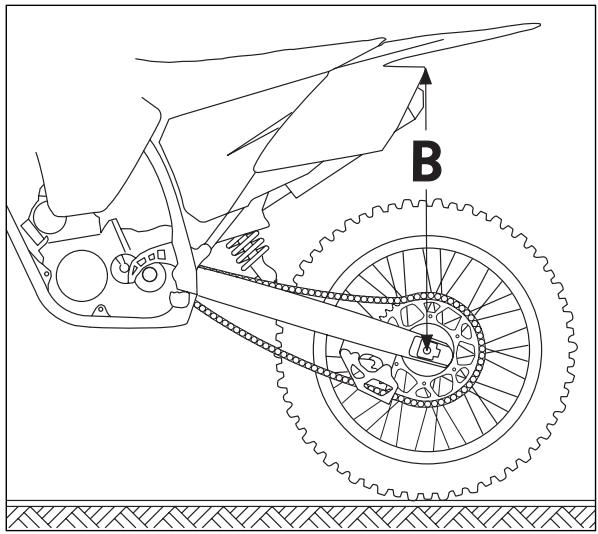

Détermination de l'enforcement en statique de l'amortisseur
L'enforcement en statique doit être autant que possible de 35 mm exactement. Une variation de plus de 2 mm peut influencer le comportement de la machine de manière importante.

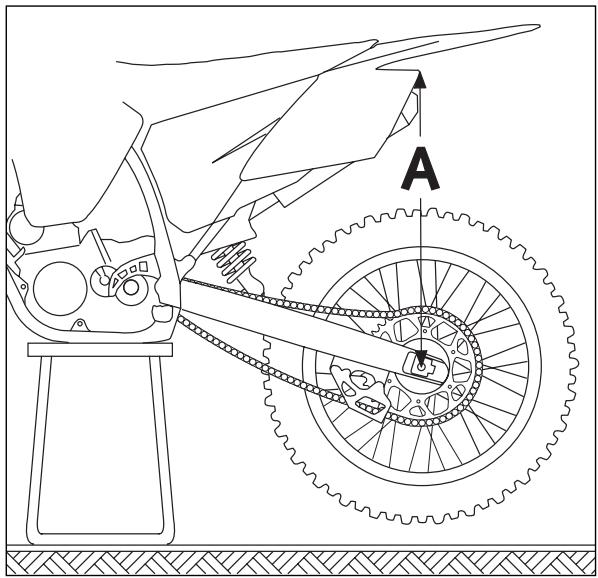

- Mettre la moto sur une béquille de manière à ce que la roue arrêtée ne touche plus le sol.
- Mesurer à la verticale la distance entre l'axe de roue arrêté et un repère tracé par exemple sur le cache lésral. Noter cette valeur A.
- Remettre la moto sur ses roues.
- Une personne tient la moto bien verticale.
- On mesure alors à nouveau la distance entre l'axe de roue arrêté et le repère précédent. C'est la valeur B.
- L'enfoncement en statique est la différence entre A et B.
Moto sur la béquille (valeur A) 600 mm
Moto sur ses roues (valeur B) 565 mm
Enforcement en statique 35 mm
Si l'enforcement en statique est moins important, la précontrainte du ressort doit être diminuée. S'il est plus important, il faut augmenter la précontrainte. Voir chapitre modification de la précontrainte du ressort de l'amortisseur.

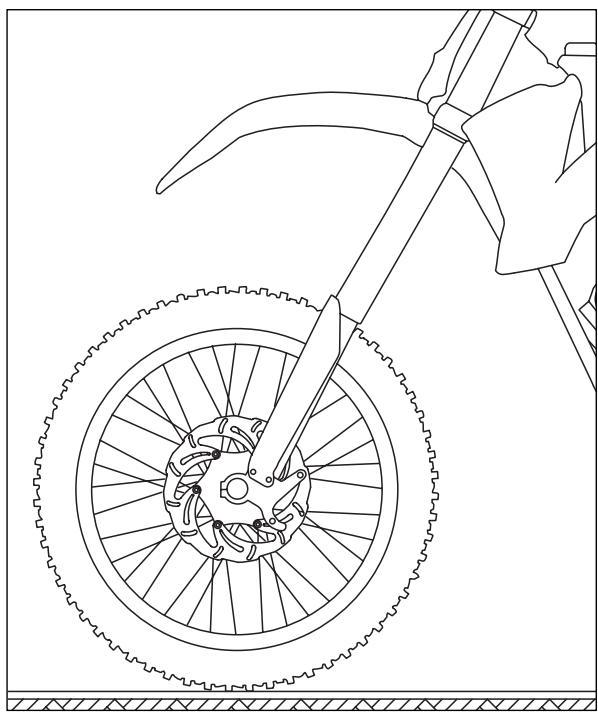

Détermination de l'enforcement de l'amortisseur en charge

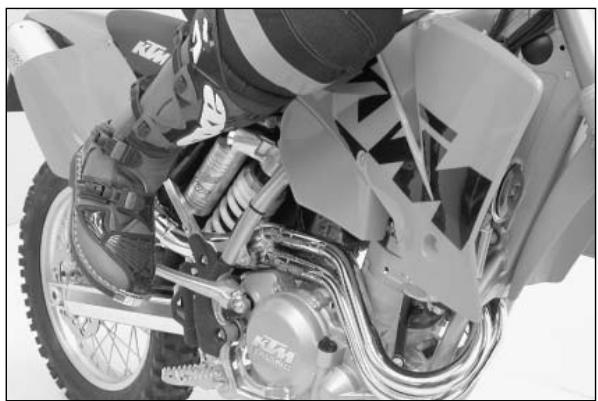

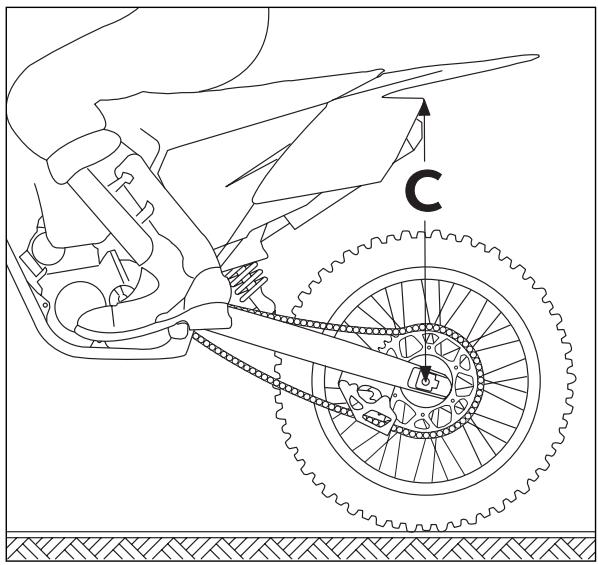

- Quelqu'un tenant la moto en équilibre, le pilote tout équipé s'assied en position normale (les pieds sur les repose-pieds). Faire jouer plusieurs fois les suspensions afin qu'elles prennent leur position d'équilibre.
- Une autre personne mesure alors la distance entre les deux points précédents, la moto étant donc en charge. C'est la valeur C.
- L'enfant en charge est la différence entre les valeurs A et C.
Moto sur la béquille (valeur A) 600 mm
Moto sur ses roues avec le pilote dessus (valeur C) 510 mm
Enforcement en charge 90 mm
L'enfoncement en charge doit être de 90 à 105 mm.
Si la valeur est inférieure à 90 mm, le ressort est trop dur (force du ressort trop importante). Si la valeur est supérieure à 105 mm, le ressort est trop doux (force du ressort trop faible).
La force du ressort est indiquée sur le côté de celui-ci (par ex. 76-95/260). Le type de l'amortisseur est gravé sur le dessous du réservoir.

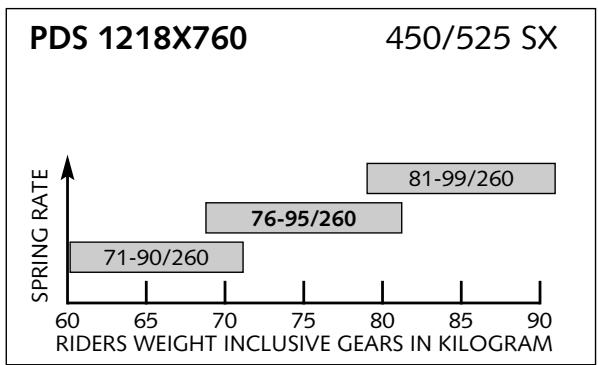

Les illustrations permettent de déterminer quel ressort il faut monter. Le ressort standard est indiqué en gras.
Si l'on change le ressort, il faut régler à nouveau l'enfoncement en statique pour qu'il soit de 35 mm (+/- 2 mm).
D'après notre expérience, l'amortissement à la compression peut rester tel qu'il est. Pour un ressort plus faible, l'amortissement à la détente peut être diminué de quelques crans ; pour un ressort plus fort, il peut être augmenté de quelques crans.
Vérification du réglage de base de la fourche
Pour des raisons diverses, il n'est pas possible de déterminer avec précision la valeur de l'enfoncement en charge de la fourche. Si le poids du pilote ne correspond pas tout à fait à la norme, on peut compenser en modifiant la précontrainte des ressorts, comme sur l'amortisseur. Si toute la fourche talonne fréquemment (c'est-à-dire vient taper en bout de course), il faut absolument monter des ressorts plus durs afin que la fourche et le cadre ne soient pas endommagés.
Modification de la précontrainte de la fourche (modèles SX)
La fourche des modèles SX est équipée du système Preload Adjuster, qui permet de modifier très facilement la précontrainte. En tournant les vis de réglage (position de base = vis en position moyenne) on peut faire varier la précontrainte de +/- 9 mm.
N. B.:
Tourner les vis de manière identique sur les deux bras de fourche. Une précontrainte différente dans chaque bras fait que la fourche répond moins bien.
1418X727 450/525 SX
Modification de la précontrainte de la fourche (modèles MXC/EXC)
Pour modifier la précontrainte sur ces fourches, il faut en partie les démonter (cf. manuel White Power). On peut se procurer des entretoises de 1,5 / 2,5 et 5 mm (cf. catalogue des pièces détachées). La précontrainte maximale des ressorts ne doit toutefois pas dépasser 20 mm.
Le système Preload Adjuster, tel qu'il existe sur les modèles SX, peut se monter après-coup sur les fourches MXC/EXC.
N. B.:
White Power règle très minutieusement la pression des ressorts au moyen d'entretoises. Les variations normales dans la fabrication sont compensées par des entretoises de tailles différentes. C'est ce qui peut expliquer que les ressorts des deux bras de fourche aient des entretoises différentes. Il ne faut donc pas mélanger les ressorts et les entretoises.
1418X737 250/400/450/525 MXC/MXC-Desert/EXC/EXC-G
Remplacement des ressorts de fourche
Si le poids du pilote se situe en dessous de 70 kg ou au-dessus de 80 kg, il faut changer les ressorts de fourche. Les illustrations permettent de déterminer quel ressort il faut monter. Le ressort standard est indiqué en gras. Le type de la fourche est gravé dans les bouchons en haut de la fourche.
En cas d'incertitude, il convient de s'adresser à un atelier KTM.
D'après notre expérience, l'amortissement à la compression peut rester tel qu'il est. Pour un ressort plus faible, l'amortissement à la détente peut être diminué de quelques crans ; pour un ressort plus fort, il peut être augmenté de quelques crans.

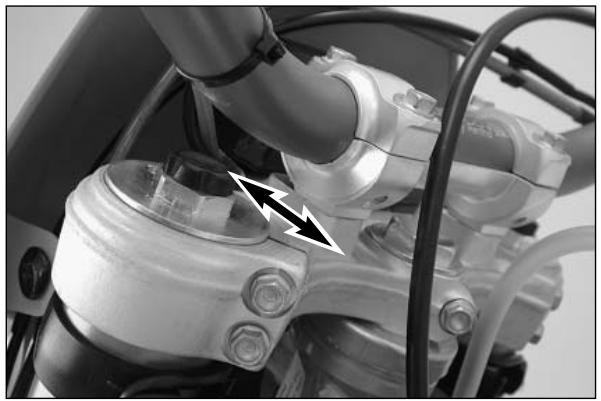

Réglage de la position du guidon
Il existe une marge de réglage de 22 mm, ce qui permet de monter le guidon à sa main.
Sur le té supérieur de fourche ① il y a deux percages espacés de 15 mm. Les percages sur le support de guidon ② sont désaxés de 3,5 mm. Cela donne quatre possibles de montage.
Enlever les vis ③ des demi-coquilles supérieures et les vis ④ du support de guidon. Choisir la position pour le support et serrer les vis ④ à 40 Nm. Mettre en place le guidon et les demi-coquilles et serrer les vis ⑤ à 20 Nm. L'espace entre le support de guidon et les demi-coquilles doit être le même vers l'avant et vers l'arrière.
Attention
LES VIS 4 DEVONT ETRE RESSERRÉES AVEC LOCTITE 243.

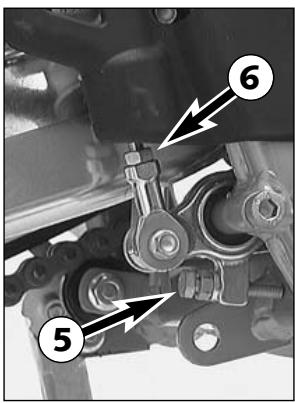

Modification de la prétension du ressort du montant de suspension
La précontrainte du ressort se règle en tournant la bague ⑤. Pour ce faire, il est préférible de déposer l'amortisseur et de le nettoyer à fond. REMARQUE:
- Avant de modifier la précontrainte du ressort, il faut noter le réglage de base, par exemple le nombre de filets visibles au-dessus de la bague de réglage.
- Pour 1 tour de bague ⑤, la précontrainte varie d'environ 1,75 mm. Desserrer la vis de fixation ⑥ et avec la clef à ergot contenue dans l'outillage de bord, faire tourner la bague. Quand on tourne dans le sens contraire de celui des aiguilles d'une montre, on réduit la précontrainte; dans le sens des aiguilles d'une montre on augmente la précontrainte. Une fois le réglage effectué, desserrer la vis de fixation ⑥ à 8 Nm.
VALEURS DE RÉGLAGE DE LA PRECONTRAINTE A:
précontrainte minimale 4 mm
PRECONTRAINE STANDARD 6 mm (SX) / 8 mm (EXC/MXC) précontrainte maximale 10 mm

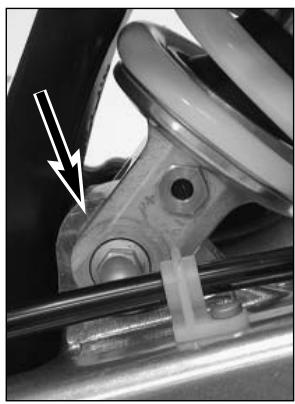

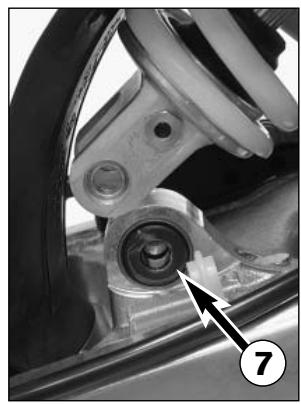

Ancrage de l'amortisseur
L'ancrage ⑦ pour l'amortisseur PDS sur le bras oscillant est traité au teflon et il ne faut ni le graisser ni employer un quelconque lubrifiant. Ces produits détruiraient la couche de teflon, ce qui réduirait considérablement la durée de vie.
Faire attention quand on nettoie avec un jet haute pression à ne pas diriger le jet sur l'ancrage.
Chaîne de tension

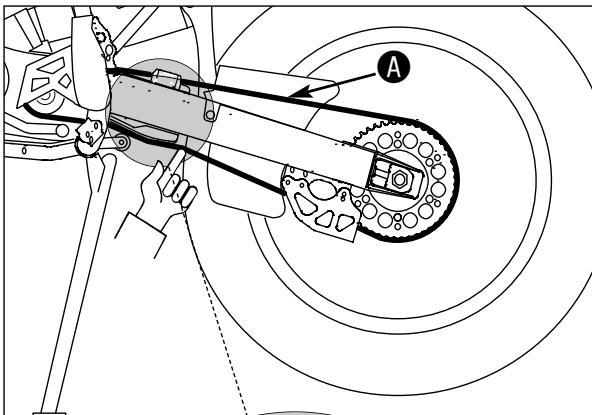

Pour contrôler la tension de la châine, mettez la moto sur la béquille centrale ou calfe sous le cadre afin de soulager la roue arrière.
Pousser sur la chaîne vers le haut en bout de patin. La distance entre la chaîne et le bras oscillant doit être d'environ 15 mm. Le brin supérieur doit alors être tendu (cf. illustration).
Corriger la tension si nécessaire.
Attention
- SI LA CHÂINE EST TROP TENDUE, LES ÉLÉMENTS DE LA TRANSMISSION SENCONDAIRE, À SAVOIR LA CHÂINE, LE PIGNON, LA COURONNE, LES ROULEMENTS EN SORTIE DE BOÎTE ET À LA ROU E ARRIÈRE SUBISSENT UNE CONTRAINTE SUPPLEMENTaire. EN PLUS D'UNE USURE PRÉMATURE IL PEUT MÉME SE PRODUIRE UNE RuptURE DE CHÂINE.
- SI EN REVANCHÉ LA CHÂINE EST TROP LÂCHE, ELLE PEUT SAUTER, BLOQUER LA ROUE ARRIÈRE OU ENDOMMAGER LE MOTEUR. DANS LES DEUX CAS ON POT ALORS PERDRE LE CONTROLE DE LA MACHINE.
Ajustement de la tension de la chaîne

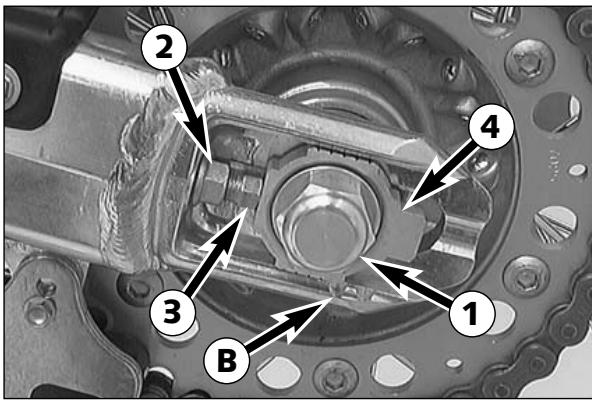

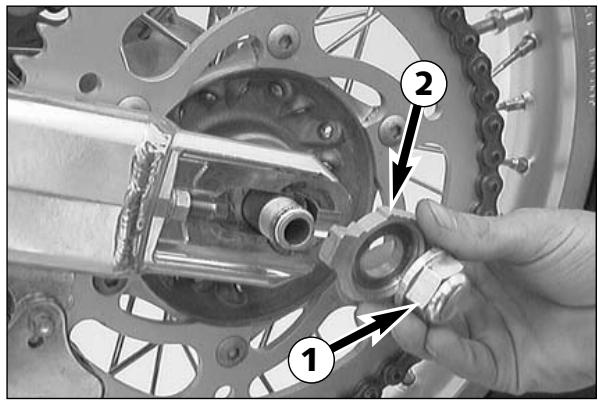

Desserrer l'écrou à épaulement ①, débloquer les contre-écrous ② et faire tourner de manière égale les vis de réglage ③ à gauche et à droite.
Afin que la roue arrière soit correctement positionnée, il convient qu'il y ait une correspondance entre les repères des tendeurs à droite et à gauche d'une part, et les repères sur le bras d'autre part. Serrer les contre-écrous des vis de réglage.

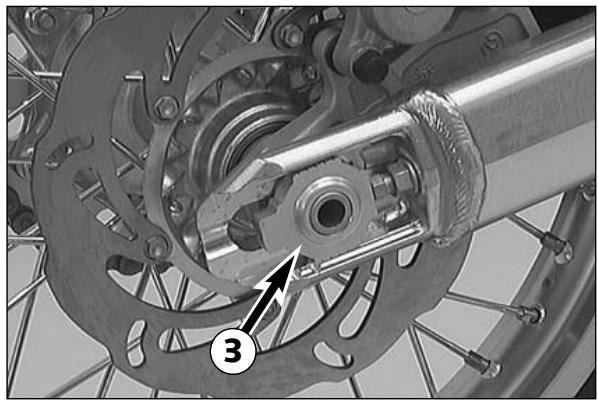

Avant de serrer la broche, vérifier que les tendeurs 4 sont bien contre les vis de réglage et que les deux roues sont dans le même axe.
Serrer l'écrou à épaulement ① à 80 Nm.
Attention
- AU CAS OÙ VOUS NE DISPOSERIEZ PAS DE CLÉ DYNAMOMÉTRIQUE LORS DU MONTAGE, FAITES AJUSTER LE COUPLE DE SERRAGE DES QUE POSSIBLE DANS UN ATELIER KTM. UNE BROCHE DE ROUE MAL SERRÉE PEUT ENTRAINER UN DÉFAUT DE TENUE DE ROUTE.
- SERRER L'ÉCROU À ÉPAULEMENT AU COUPLE PRESCRIT. UNE BROCHE MAL SERRÉE PEUT PROVOUVER UNE INSTABILITÉ DE LA MACHINE.
Remarque:
Grâce à la grande plage de réglage des tendeurs (32 mm), on peut utiliser des démultiplications secondaires différentes pour une même longueur de chaine. On peut retourner les tendeurs à 180°.
Entretien de la chaîne
La durée de vie de la chaîne dépend en grande partie de l'entretien. Les chaînes sans joints toriques doivent être nettoyées régulièrement au pétrole, puis plongées dans de la graisse bouillante ou traitées avec un aerosol spécial (Shell Advance Bio Chain).
Pour la chaîne à joints toriques, l'entretien est réduit à un minimum. Pour nettoyer, utiliser au moins de l'eau, mais en aucun cas une brosse ou un solvant. Une fois sèche, vous pouvez utiliser un spray spécial pour chaînes (Shell Advance Bio Chain), approprié pour les chaînes à joints toriques.
| Δ | ATTENTION | Δ |
| VEILLER À CE QU'AUCUN LUBRIFIANT NE SE DÉPOSE SUR LE PNEU ARRÊRÈRE OU LE DISQUE DE FREIN. LE PNEU GLISSERAIT ET LE FREIN PERDRAIT BEAUCOUP EN EFFICACITÉ, CE QUI POURRAIT AMENER UNE PERTE DE CONTROLE DE LA MOTO. |
| ! | ATTENTION | ! |

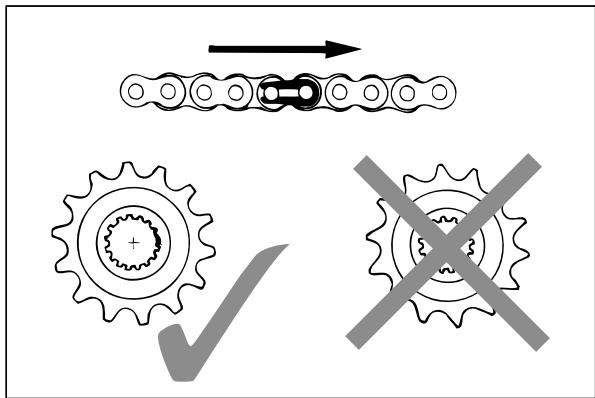

L'ATTACHE RAPIDE DOIT AVOIR SON COTÉ FERMÉ VERS L'AVANT DANS LE SENS NORMAL DE ROTATION.
Il faut également vérifier l'état du pignon et de la couronne ainsi que du guide-chaine. Les remplaçer si nécessaire.
Usure de la chaîne
Pour mesurer l'usure de la chaîne, on procédera de la manière suivante:
Mettre la boîte de vitesses au point mort et tirer sur le brin supérieur de la chaîne vers le haut avec une force de 10 à 15 kg (cf. figure). Sur le brin inférieur, mesurer alors la distance existant entre 18 rouleaux. L'écart maximum autorisé est de 272 mm, et il implique le remplacement de la chaîne. Comme les chaînes ne s'usent pas toujours régulièrement, il convient d'effectuer la mesure en plusieurs endroits.
Remarque:
Quand on remplace la chaîne, il vaut mieux remplacer aussi le pignon et la couronne, car des dents usées usent prématurément la chaîne.
FREINER LES VIS DE FIXATION DE LA COURONNE À LA LOCTITE ET LES SERRER EN CROIX.
COUPLE DE SERRAGE DES ÉCROUS : 35 NM.
COUPLE DE SERRAGE DES VIS : 50 NM.
Remarques de principe concernant les freins à disque KTM

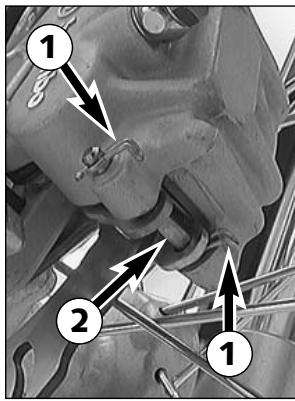

PINCES:
Les pinces montées sur ces modèles sont du type flottant, c'est-à-dire qu'elles ne sont pas montées rigides sur le support. Le fait qu'elles puissent se déplacer latéralement entraîne un contact optimal entre les plaquettes et le disque. Il faut freiner à la loctite 243 les vis du support de pince et les serrer à 25 Nm.
PLAQUETTES:
Devant les plaquettes sont pourvues d'une garniture sinter TOSHIBA TT 2701 et derrière d'une garniture sinter TOSHIBA H 38. Ces garnitures constituent la meilleure combinaison entre facilité du dosage, puissance de freinage et durée de vie. Le type de garniture est indiqué sur le côté postérieur des plaquettes et se trouve enregistré également dans la documentation d'homologation.
Pour les compétitions, d'autres types de garnitures sont également disponibles.
DEVANT: TOSHIBA H 38 (SINTER) - dosage difficile, bonne puissance de freinage, durée de vie prolongée, pour les terrains humides et glissants.
FERODO ID 450 (ORGANIQUE) - dosage plus facile, faible puissance de freinage, durée de vie réduite, pour les terrains secs, à bon marché.
DERRIÈRE: FERRIT 222 (ORGANIQUE) - excellent dosage, durée de vie réduite, pour les terrains secs
FERODÔ ID 450 (ORGANIQUE) - dosage facile, bonne puissance de freinage, durée de vie réduite, pour les terrains secs, à bon marché.

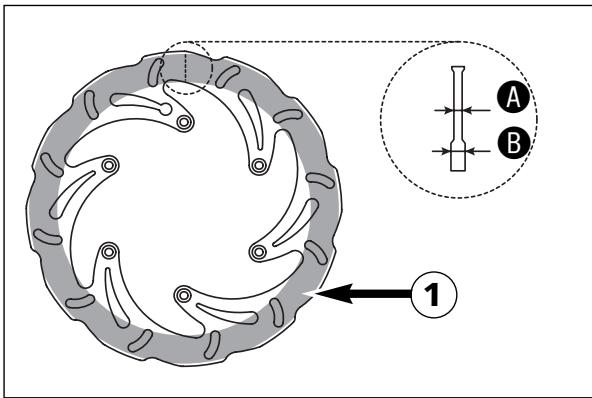

DISQUES DE FREIN:
L'usure réduit l'épaisseur des disques de frein au niveau de la piste de freinage ①. À l'endroit le moins fort ④, la valeur ne doit pas être inférieure de plus de 0,4 mm à la valeur de base. La valeur de base peut se mesurer à un point ⑧ situé en dehors de la piste de freinage. Vérifier l'usure en plusieurs points.
Attention
- LES DISQUES DE FREIN AVEC UNE USURE SUPÉRIEURE À 0,4 MM CRÉENT UN RISQUE. Dès QUE LA VALEUR MAXIMALE D'USURE EST ATTEINTE, FAIRE REMPLACER LES DISQUES.
- IL FAUT, PAR PRINCIPE, FAIRE EFFECTUER LES RÉPARATIONS SUR LES FREINS PAR UN AGENT KTM.
BOCAUX de liquide de FREIN:
Les bocaux de liquide de frein, pour le frein avant comme pour le frein arrière, ont des dimensions telles qu'il n'est pas nécessaire de rajouter de liquide lorsque les plaquettes s'usent. Si le niveau tombe au-dessous du minimum, c'est qu'il y a une fuite ou qu'il n'y a absolument plus de garniture sur les plaquettes.
Liquide de FREIN:
KTM remplit les circuits de frein avec du liquide „Shell Advance Brake DOT 5.1". C'est l'un des liquides de frein les plus performants actuellement sur le marché. Nous recommandons son emploi par la suite également. Le DOT 5.1 est constitué d'une base d'ether de glycol, sa couleur est amberée. Si l'on ne dispose pas de DOT 5.1 pour effectuer un complément, on peut à la rigueur rajouter du DOT 4. Il est conseillé toutefois d'effectuer le remplacement dès que possible.
Ne jamais employer de liquide DOT 5. Il est constitué d'une base d'huile de silicone et sa couleur est pourpre. Les joints et les durites doivent être spéciaux pour ce liquide.
Attention
FAIRE CHANGER LE LIQUIDE DE FREIN AU MOINS UNE FOIS PAR AN, ET PLUS SOUVENT SI ON LAVE FREQUEMMENT LA MACHINE. EN EFFET, LE LIQUIDE DE FREIN ABSORBE L'EAU, SI BIEN QU'AU BOUT DE QUELQUE TEMPS IL POT SE FORMER DES BULLES DE VAPEUR QUAND ON FREINE, CE QUI REMET EN CAUSE LE FREINAGE.

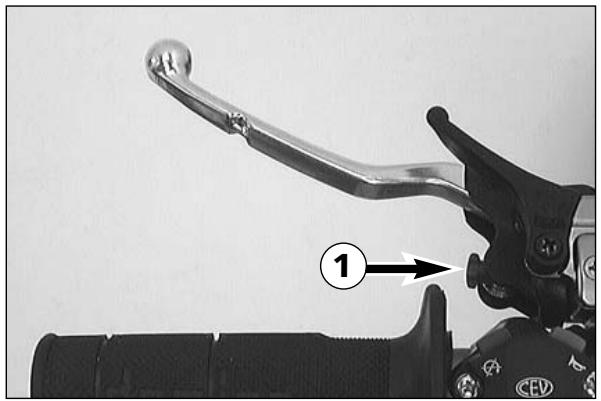

Réglage de la course à vide de la poignée de frein
La course à vide de la poignée de frein peut se régler au moyen de la vis ①. On détermine ainsi le point d'attaque (le moment où les garnitures attaquent le disque; on sent alors une résistance) en fonction de la grandeur de la main du pilote.
LA COURSE À VIDE DE LA POIGNÉE DOIT ÉTRE AU MOINS DE 3 MM. C'EST SEULEMENT APRES CETTE GARDE QUE LE PISTON DU MAITRE-CYLINDRE DOIT ENTERER EN MOUVEMENT (CE QUE L'ON SENT À LA RÉSISTANCE À LA POIGNÉE). SI CETTE VALEUR DE GARDE N'EST PAS RESPECTÉE, IL SE PRODUIT UNE SURPRESSION DANS LE SYSTème ET LE FREIN AVANT PEUT CHAUFFER ET SE TROUVER HORS D'USAGE.
Vérification du niveau du liquide de frein avant
Le bocal de liquide de frein est situé sur la poignée au guidon avec le maître-cylindre. Il possède un regard sur sa face. Lorsque le bocal est à l'horizontal, le niveau de liquide ne doit pas se situer sous le niveau du regard.
Attention
SI LE Niveau DE LIQUIDE DE FREIN SE SITUE EN DESSOUS DU MINIMA, CECI SIGNIFIE QUE LE SYSTÉME PRESENTE UNE FUITE OU QUE LES PLAQUETTES DE FREIN SONT TOTALEMENT USÉES. DANS CE CAS IL FAUT SE RENDRE IMMEDIATEMENT DANS UN ATELIER KTM.

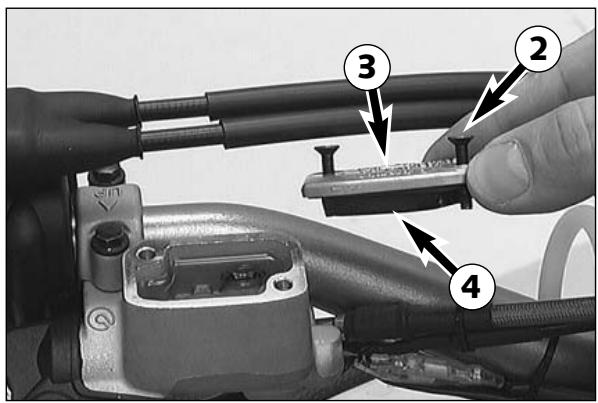

Complément de liquide de frein à l'avant *
Enlever les vis ② et le couvercle ③ avec la membrane ④.

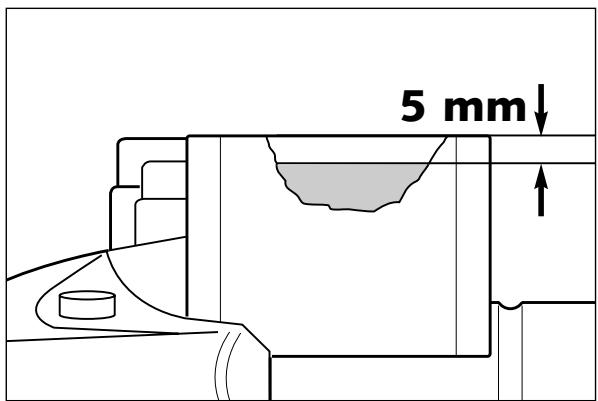

Mettre le maître-cylindre à l'horizontal et rajouter du liquide (Shell Advance Brake DOT 5.1) jusqu'à 5 mm du bord supérieur du bocal. Remettre la membrane, le couvercle et les vis. Nettoyer à l'eau le liquide qui aurait débordé ou que l'on aurait renversé.
Attention
- NE JAMAIS EMPLOYER DE LIQUIDE DOT 5. IL EST CONSTITUÉ D'UNE BASE D'HUILDE DE SILICONE ET SA COULEUR EST POURPRE. LES JOINTS ET LES DURITES DOIVENT ÉTRE SPEÇIAUX POUR CE LIQUIDE.
- ENTREPOSER LE LIQUIDE DE FREIN HORS DE PORTÉE DES ENFANTS.
- LE LIQUIDE DE FREIN POT PROVOUER DES IRRITATIONS DE LA PEAU. ÉVITER LES PROJECTIONS SUR LA PEAU OU DANS LES YEUX. EN CAS DE PROJECTION DANS LES YEUX, RINCER À GRANDE EAU ET CONSULTER UN MÉDECIN.
- NE PAS FAIRE TOMBER DE LIQUIDE DE FREIN SUR LA PEINTURE, QUI SE TROUVERAIT ALORS ATTAQUÉE.
- N'UTILISER QUE DU LIQUIDE DE FREIN PROPRE ET PROVENANT D'UN BIDON BIEN FERMÉ.
Vérification des plaquettes de frein à l'avant
On contrôle les plaquettes par en dessous. L'épaisseur de la garniture ne doit pas être inférieure à 1 mm.
Attention
L'ÉPAISSEUR DES GARNITURES DES PLAQUETTES DE FREIN NE DOIT PAS ÉTRE INFÉRIEURE À 1 MM À L'EMPLACEMENT LE PLUS FAIBLE. DANS LE CAS CONTRAIRE, LES FREINS PEUVENT LACHER. POUR VOIT REPROPRE SECURITE, CHANGEZ DONC LES PLAQUETTES DE FREIN PENDANT QU'IL EN EST ENCORE TEMPS.
1 Attention
SI LES PLAQUETTES DE FREIN SONT RENOUVELEES TROP TARD, SI BIEN QUE LA GARNITURE EST PARTIELLEMENT OU TOTALEMENT USEE, LES PARTIES EN ACIER DES PLAQUETTES DE FREIN FROTTENT ALORS SUR LE DISQUE DE FREIN. CECI FAIT QUE L'ACTION DES FREINS SERA CONSIDERABLEMENT ALTERÉE ET QUE LE DISQUE DE FREIN SERA DÉTRUIT.
Remplacement des plaquettes à l'avant *
Pousser la pince vers le disque de manière à repousser les pistons à fond. Enlever les goupilles du doigt d'arrêt, retirer celui-ci et sortir les plaquettes. Nettoyer la pince et son support à l'air comprimé, vérifier si les cache-poussière des tétons de guidage ne sont pas abimés et graisser les tétons si besoin est.
Mettre la plaquette droite et la maintenir en place au moyen du doigt d'arrêt. Mettre la plaquette gauche et enfiler alors le doigt d'arrêt à fond. Remettre les goupilles.
Lors du montage des plaquettes, faire attention à ce que la tôle de guidage
de la pince et la lame de ressort soient bien en place.
Attention
- IL NE DOIT Y AVOIR SUR LE DISQUE NI HUILE NI GRAISSE, QUI RÉDUIRAIENT CONSIDERABLEMENT L'EFFICACITE DU FREINAGE.
- VÉRIFIER À LA FIN SI LES GOUPILES SONT BIEN EN PLACE.
- APRES AVOIR TRAVAILLE SUR LE SYSTème DE FREINAGE IL FAUT TOUJOURS ACTIONNER LE LEVIER OU LA PÉDALE DE FREIN AFIN QUE LES PLAQUETTES PRENNENT LEUR PLACE CONTRE LE DISQUE ET QUE L'ON SENTE LE POINT D'ATTAQUE.
Réglage de la position de la pédale de frein *
La position de base de la pédale de frein peut être modifiée en tournant la vis de butée ⑤. La garde se règle ensuite au moyen de la tige de piston ⑥. La pédale doit avoir, mesurée à son extrémité, une course à vide de 3 à 5 mm. C'est seulement après cette garde que la tige de piston doit actionner le piston dans le maître-cylindre (on sent alors une résistance plus importante).
SI CETTE GARDE N'EXIST PAS, IL SE CREE UNE SURPRESSION DANS LE SYSTème DE FREINAGE, SI BIEN QUE LES PLAQUETTES SE METTENT À LÉCHER LE DISQUE. IL SE PRODUIT UNE AUGMENTATION DE TEMPERATURE ANORMALE QUI PEUT CONDUIRE DANS LE CAS EXTREME À UN REFUS TOTAL DE FONCTIONNER.
Vérification du niveau de liquide de frein à l'arrière
Le bocal de liquide de frein pour le disque arrière se trouve sur le moteur au niveau des filtres à huile. Lorsque la machine est bien d'aplomb, le niveau de doit pas se situer sous le repère „MIN".
Attention
SI LE NIVEAU DE LIQUIDE DE FREIN SE SITUE EN DESSOUS DU MINIMA, CECI SIGNIFIE QUE LE SYSTÈME PRÉSENTE UNE FUITE OU QUE LES PLAQUETTES DE FREIN SONT TOTALEMENT USÉES.

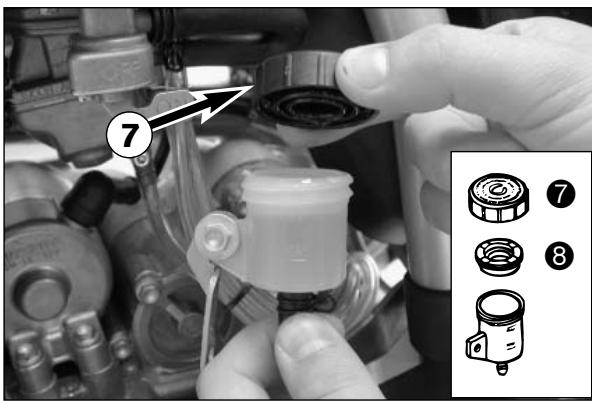

Compléter le niveau de liquide de frein à l'arrière
Dès que le niveau atteint le repère „MIN“, il faut rajouter du liquide de frein. Retirer la vis afin de pouvoir dégager le bocal.
Pour cela, enlever le bouchon 7 avec le soufflet en caoutchouc 3, puis rajouter du liquide DOT 5.1 (Shell Advance Brake DOT 5.1) jusqu'au repère "MAX". Remettre le bouchon et le soufflet. Si du liquide a débordé ou a été renversé, laver à l'eau.
Attention
- NE JAMAIS EMPLOYER DE LIQUIDE DOT 5 ! IL EST CONSTITUÉ D'UNE BASE D'HUILDE SI LICONE ET SA COULEUR EST POURPRE. LES JOINTS ET LES DURITES DOIVENT ÉTRE SPEÇIAUX POUR CE LIQUIDE.
- ENTREPOSER LE LIQUIDE DE FREIN HORS DE PORTÉE DES ENFANTS.
- LE LIQUIDE DE FREIN POT PROVOUER DES IRRITATIONS DE LA PEAU. EVITER LES PROJECTIONS SUR LA PEAU OU DANS LES YEUX. EN CAS DE PROJECTION DANS LES YEUX, RICER À GRANDE EAU ET CONSULTER UN MÉDECIN.
- NE PAS FAIRE TOMBER DE LIQUIDE DE FREIN SUR LA PEINTURE, QUI SE TROUVERAIT ALORS ATTAQUÉE.
- N'UTILISER QUE DU LIQUIDE DE FREIN PROPRE ET PROVENANT D'UN BIDON BIEN FERMÉ.
Vérification des plaquettes de frein à l'arrière
On contrôle les plaquettes par l'arrière. L'épaisseur de la garniture ne doit pas être inférieure à 1 mm.
Attention
L'ÉPAISSEUR DES GARNITURES DES PLAQUETTES DE FREIN NE DOIT PAS ÉTRE INFÉRIEURE À 1 MM À L'EMPLACEMENT LE PLUS FAIBLE. DANS LE CAS CONTRAIRE, LES FREINS PEUVENT LACHER. POUR VOIT PROPRE SECURITE, CHANGEZ DONC LES PLAQUETTES DE FREIN PENDANT QU'IL EN EST ENCORE TEMPS.
SI L'ON ATTEND TROP POUR CHANGER LES PLAQUETTES ET QUE, PAR EXAMPLE IL N'Y A PLUS DE GARNITURE, C'EST LE METAL DE LA PLAQUETTE QUI FROTTE CONTRE LE DISQUE. LE FREINAGE EST ALORS INEFFICACE ET LE DISQUE EST IRRÉMÉDIABLEMENT ENDOMMAGÉ.

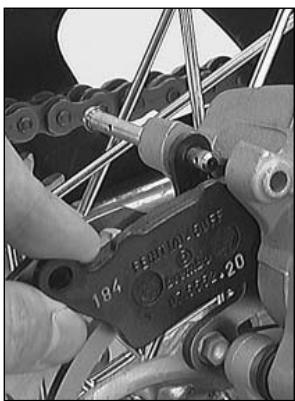

Remplacement des plaquettes de frein à l'arrière *

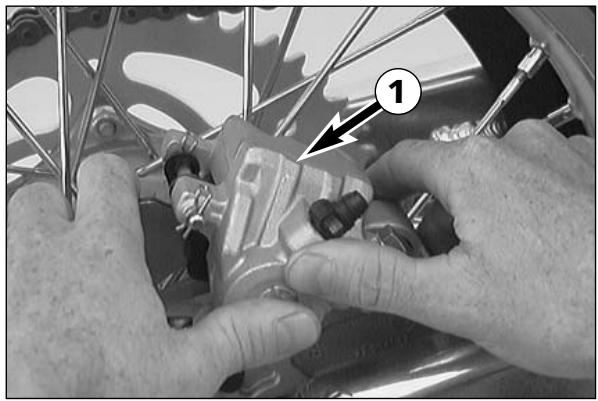

Appuyer sur la pince ① en poussant vers la couronne, de manière à repousser le piston à fond. Enlever les goupilles ②, sortir le doigt ③ et retirer les plaquettes. Nettoyer la pince à fond à l'air comprimé et vérifier l'état des cache-poussière.
Enfiler la plaquette gauche dans la pince et la maintenir en place au moyen du doigt. Enfiler la plaquette droite et enficher le doigt ③ dans la pince jusqu'en butée. Remettre les goupilles ②.
Attention
- IL NE DOIT Y AVOIR SUR LE DISQUE NI HUILE NI GRAISSE, QUI RÉDUIRAIENT CONSIDERABLEMENT L'EFFICACITE DU FREINAGE.
- VÉRIFIER À LA FIN SI LES GOUPILLES SONT BIEN EN PLACE.
- APRES AVOIR TRAVAILLE SUR LE SYSTème DE FREINAGE, IL FAUT TOUJOURS ACTIONNER LE LEVIER OU LA PÉDALE DE FREIN AFIN QUE LES PLAQÉTTES PRENNENT LEUR PLACE CONTRE LE DISQUE ET QUE L'ON SENTE LE POINT D'ATTAQUE.
Dépose et pose de la roue avant
Pour déposer la roue avant, il faut caler la moto sous le cadre de manière à ce que la roue ne porte plus sur le sol.

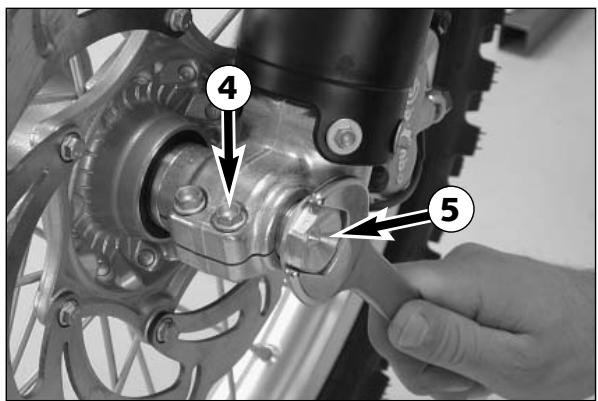

Desserrer les deux vis ④ au bas du bras gauche. Enlever l'écrou à épaulement ⑤, puis desserrer ensuite les deux vis ⑥ à droite. Tenir la roue et sortir l'axe ⑦.
Remarque:
La broche se retire d'autant plus facilement qu'on la fait tourner dans un sens et dans l'autre avec une clef à oeil de 27.
Sortir la roue de la fourche avec précaution.
- NE PAS ACTIONNER LE FREIN LORSQUE LA ROUE EST DEPOSEEE.
- TOUJOURS POSER LA ROUE AVEC LE DISQUE SUR LE DESSUS, SINON CE DERNIER PEUT ETRE ENDOMMAGE.
Pour la pose de la roue, présenter celle-ci dans la fourche, la mettre en position et enfiler l'axe.
Mettre l'écrou à épaulement ⑤, serrer les vis de fixation ⑥ sur le bas de la fourche à droite pour empêcher l'axe de tourner et serrer l'écrou à épaulement à 40 Nm.
Desserrer les vis de fixation, descendre la moto de sa béquille, serrer le frein avant et actionner plusieurs fois la fourche avec vigueur pour que les bras se mettent en place.
Ensuite seulement serrer les vis de fixation au bas de chaque bras à 10 Nm.
- AU CAS OU VOUS NE DISPOSERIEZ PAS DE CLÉ DYNAMOMÉTRIQUE LORS DU MONTAGE, FAITES AJUSTER LE COUPLE DE SERRAGE DÈS QUE POSSIBLE DANS UN ATELIER KTM.
- IL NE DOIT Y AVOIR SUR LE DISQUE NI HUILE NI GRAISSE, QUI RÉDUIRAIENT CONSIDERABLEMENT L'EFFICACITE DU FREINAGE.
- QUAND LA ROUE EST EN PLACE, TOUJOURS ACTIONNER LE FREIN DE MANIÈRE À CE QUE LES PLAQUETTES PRENNENT LEUR PLACE.
Dépose et pose de la roue arrière
Caler la moto sous le cadre de manière à ce que la roue arrière ne porte plus sur le sol.
Dévisser l'écrou à épaulement ①, tenir la roue ② et sortir la broche ③ suffisamment pour que la roue soit libérée, mais de manière à ce que le support de pince soit encore maintenu.
Pousser la roue aussi loin que possible vers l'avant pour pouvoir dégager la chaîne, puis sortir la roue avec précaution.
Attention
- TOUJOURS POSER LA ROUE AVEC LE DISQUE SUR LE DESSUS, SINON CE DERNIER PEUT ETRE ENDOMMAGE.
- NE PAS ACTIONNER LE FREIN LORSQUE LA ROU EST DEPOSEE.
- SI L'ON RETIRE LA BROCHE, IL FAUT BIEN NETTOYER SON FILETAGE AINSI QUE CELUI DE L'ÉCROU ET LES ENDUIRE À NOUVEAU DE GRAISSE POUR ÉVITER UN GRIPPAGE.
La pose s'effectue en sens inverse. Avant de desserrer l'écrou à 80 Nm, il faut pousser sur la roue vers l'avant, afin que les tendeurs soient en appui contre les vis de réglage.
Attention
- AU CAS OÙ VOUS NE DISPOSERIEZ PAS DE CLÉ DYNAMOMÉTRIQUE LORS DU MONTAGE, FAITES AJUSTER LE COUPLE DE SERRAGE DÈS QUE POSSIBLE DANS UN ATELIER KTM.
- QUAND LA ROUE EST EN PLACE, TOUJOURS ACTIONNER LE FREIN DE MANIÈRE À CE QUE LES PLAQUETTES PRENNENT LEUR PLACE.
- VEILLEZ À CE QU'IL N'Y AIT NI GRAISSE NI HUILÉ SUR LE DISQUE DE FREIN. LE FREINAGE S'EN TROUVERAIT CONSIDERABLEMENT ALTERÉ.
- SERRER L'ÉCROU À ÉPAULEMENT AU COUPLE PRESCRIT. UNE BROCHE MAL SERRÉE PEUT PROVOQUER UNE INSTABILITE DE LA MACHINE.
Vérifier la tension des rayons
Une tension des rayons correcte est très importante pour la stabilité de la roue et donc aussi pour la sécurité. Un rayon détendu crée un balourd et rapidement d'autres rayons se détendent. Il faut donc vérifier régulièrement la tension des rayons, particulièrement quand la machine est neuve. Avec la lame d'un tournevis on frappe légèrement sur chaque rayon (voir figure). Le son doit être clair. S'il est sourd, c'est que le rayon est desserré. Faire alors tendre les rayons dans un atelier, ou l'on centrera aussi la roue.
- Si VOUS ROULEZ AVEC DES RAYONS DESSERRÉS, CEUX-CI PEUVENT S'ARRACHER ET PAR CONSÉQUENT DÉSTABILISER LA TENUE DE ROUTE DE LA MOTO. DES RAYONS TROP TENDUS PEUVENT ÉGALEMENT CASSER EN RAISON DE CONTRAINTES MAL REPARTIES. SEULS DES RAYONS CORRECTEMENT TENDUS RÉPARTISSENT LES CHARGES DE MANIÈRE OPTIMALE.
LES RAYONS DOIVENT ETRE SERRÉS À UN COUPLE DE 5 NM.
| PRESSION |
| avant | arrière |
| Tout terrain | 1,0 bar | 1,0 bar |
| Route en solo | 1,5 bar | 2,0 bar |
Pneus, pression
Le type, l'état et la pression des pneus ont une influence sur le comportement de la moto. C'est pourquoi il convient de vérifier avant toute utilisation.
- Les dimensions sont indiquées dans les caractéristiques techniques et sur la feuille des mines.
- L'état doit être vérifié avant chaque utilisation.
On regardera en particulier s'il n'y a pas de coupures, de clous ou d'autres objets pointus.
Pour ce qui est de la profondeur du dessin, se conformer à la réglementation locale. Nous recommandons de changer le pneu au plus tard quand la profondeur n'est plus que de 2 mm. - La pression doit être vérifiée régulièrement lorsque le pneu est froid. Une bonne pression est garantie du confort de conduite et d'une longévité optimale du pneu.
- NE FAITES MONTER QUE DES PNEUS AUTORISÉS PAR KTM. D'AUTRES PNEUS PEUVENT AVOIR UNE INFLUENCE NÉGATIVE SUR LA TENUE DE ROUTE.
- LES ROUES AVANT ET ARRIÈRE DOIVENT ÉTRE ÉQUIPÉES DE PNEUS AUX DESSINS DE MÊME NATURE. RESPECTER L'HOMOLOGATION EN CE QUI CONCERNE LES PNEUS.
- POUR VOTRE SECURITE, UN PNEU ABIME DOIT AUSSITOT ETRE REMPLACE.
- DES PNEUS USÉS SE COMPORTENT MAL, EN PARTICULIER SUR CHAUSSÉ MOUILLEE.
- UNE PRESSION TROP FAIBLE ENTRAÎNE UNE USURE ANORMALE ET UN ÉCHAUFFEMENT TROP IMPORTANT DU PNEU.

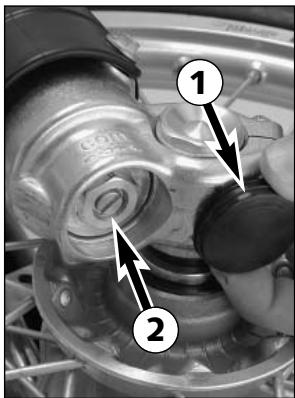

Vérification/réglage du capteur
La distance entre l'aimant ② et le capteur ① doit être de 2 à 4 mm. Si ce n'est pas le cas, il se peut que le compteur fonctionne mal.
On peut corriger la distance en vissant ou en dévissant le capteur 1.

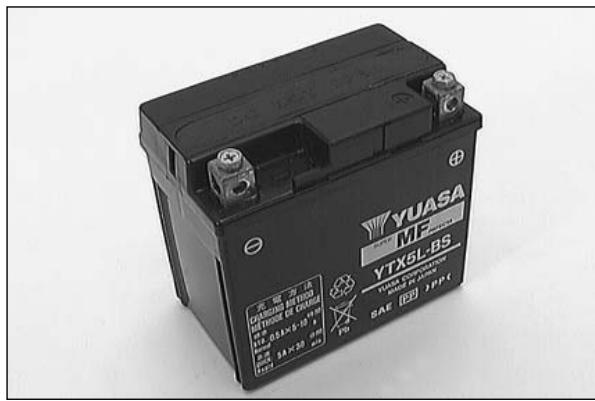

Batterie (MXC/EXC)
La batterie se trouve sous la selle et ne nécessite aucun entretien.
Il n'est donc pas nécessaire de vérifier le niveau d'électrolyte ni de rajouter d'eau. Il suffit de maintenir les bornes propres et de les enduire éventuellement d'un peu de graisse non acide.
Dépose de la batterie:
Débrancher d'abord le moins et ensuite seulement le plus
Retirer le couvercle du boîtier de filtre à air et décrocher les deux sangles en caoutchouc 1.
Sortir la batterie
Au montage, mettre la batterie avec les bornes vers l'avant (cf. illustration).
Brancher le moins en dernier.
Attention
- SI POUR UNE RAISON QUELCONQUE DE L'ÉLECTROLYTE VENAIT À S'ÉCHAPPER DE LA BATTERIE, IL FAUDRAIT FAIRE TRES ATTENTION. IL CONTIENT DE L'ACIDE SULFURIQUE, QUI PEUT PROVOUVER DES BRûLURES GRAVES.
- RINCER ABONDAMMENT À L'EAU EN CAS DE CONTACT AVEC LA PEAU.
- EN CAS DE PROJECTION DANS LES YEUX, RINCER PENDANT AU MOINS 15 MN À L'EAU ET CONSULTER AUSSITÔT UN MÉDECIN. BIIEN QU'IL S'AGISSE D'UNE BATTERIE EN CIRCUIT FERMÉ, DES GAZ EXPLOSIFS PEUVENT NÉANMOINS S'ÉCHAPPER. NE PAS PROVOUER D'ÉTINCELLES AUTOUR DE LA BATTERIE ET NE PAS EN APPROCHER DE FLAMME. GARDER LES VIEILLES BATTERIES HORS DE PORTÉE DES ENFANTS ET LES ÉLIMINER SELON LES PRESCRIPATIONS EN VIGUEUR.
- LA BARRETTE AVEC LES BOUCHONS 2 NE DOIT SURTOUT PAS ETRE ENLEVEE, SINON ELLE SE TROUVE ENDOMMAGEE.
- NE SURTOUT PAS DÉBRANCHER LA BATTERIE QUAND LE MOTEUR TOURNE, SINON LE RÉGULATEUR-REDRESSEUR SE TROUVE DÉTRUIT.
- LA BATTERIE DOIT ÊTRE MONTÉE AVEC LES BORNES VERS L'AVANT (COMME SUR L'ILLUSTRATION). Si ELLE EST MONTÉE À L'ENVERS, DE L'ÉLECTROLYTE PEUT S'ÉCHAPPER.
Stockage:
Si la machine n'est pas utilisée durant une assez longue période, déposer la batterie et la charger. La conserver à une température située entre 0 et C, à l'abri des rayons du soleil.
Charge de la batterie
Déposer la batterie et déterminer sa charge. Pour ce faire, on mesure avec un voltmètre la tension entre les bornes (tension de repos). Pour que la mesure soit exacte, il faut que la batterie n'ait pas travaillé pendant au moins 30 minutes.
| Tension de repos Volt | Etat de charge % | Temps de charge 0,5 A | Tension de charge |
| >12,7 | 100 | — | Max. 14,4 V |
| ~12,5 | 75 | 4 h |
| ~12,2 | 50 | 7 h |
| ~12,0 | 25 | 11 h |
| ~11,8 | 0 | 14 h |
Si l'on ne peut déterminer la charge, il faut charger la batterie au plus pendant 10 heures à 0,5 Ampère et au maximum 14,4 Volts.
LA BARRETTE AVEC LES BOUCHONS NE DOIT SURTOUT PAS ETRE ENLEVEE, SINON ELLE SE TROUVE ENDOMMAGEE. - D'ABORD RELIER LA BATTERIE AU CHARGEUR, ET ENSUITE SEULEMENT BRANCHER LE CHARGEUR. - SI L'ON TRAVAILLE DANS UN LOCAL FERMÉ, IL FAUT PRÉVOIR UNE BONNÉ VENTILATION, CAR PENDANT LA CHARGE SE DÉGAGENT DES GAZ EXPLOSIFS. - SI LA BATTERIE EST EN CHARGE TROP LONGTEMPS OU AVEC UNE INTENSITÉ TROP IMPORTANTE, DE L'ÉLECTROLYTE S'ECHAPPE PAR LES MISES À L'AIR DE SECURITE ET LA CAPACITÉ DIMINUE. IL FAUT ÉVITER LES MISES EN CHARGE RAPIDES.
Fusible (MXC/EXC)

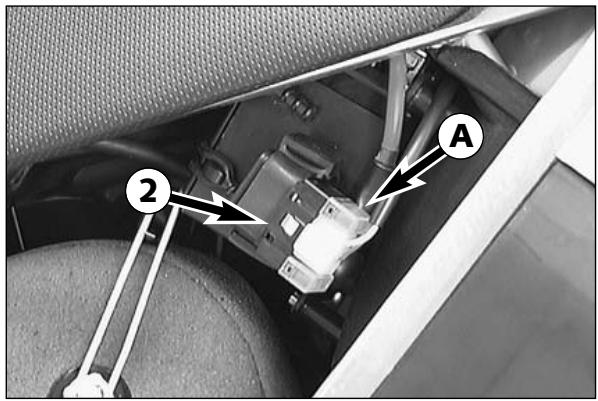

Le fusible ① se trouve dans le relais de démarreur ② sous le cache létral gauche.
Quand on a retiré le cache létal gauche, couvercle filtre à air et le capuchon de protection 1, on peut voir le fusible.
Il protège les éléments suivants :
Circuit du démarreur - Avertisseur sonore - Clignotants
Dans le relais de démarre il y a également un fusible de réserve ③ (10 ampères).
Si le fusible saute, le remplacer uniquement par un fusible de même valeur. Si le fusible neuf fond aussitôt, consulter impérativement un agent KTM.
NE METTRE EN AUCUN CAS UN FUSIBLE PLUS FORT OU UN FUSIBLE "BRICOLE". CELA POURRAIT CONDUIRE À LA DESTRUCTION DE TOUTE L'INSTALLATION ÉLECTRIQUE!
Remplacement d'une ampoule de phare ou de la veilleuse
Décrocher les deux sangles en caoutchouc et faire basculer la plaque de phare vers l'avant.
Avec précaution, retirer la veilleuse 4 et sa douille de leur fixation.
Retirer la cosse du culot de l'ampoule de phare et dévisser le capuchon en caoutchouc 6. Décrocher l'épingle et sortir l'ampoule du déflecteur. Pour changer la veilleuse on retire simplement l'ampoule de la douille.
Mettre une ampoule neuve de manière à ce que les tétons ⑦ s'engagent dans les logements ⑧. Ne pas toucher le verre de l'ampoule pour ne pas y laisser de traces de gras. Accrocher l'épingle, mettre le capuchon en caoutchouc et rebrancher la cosse.
S'il s'agit de la veilleuse, enfiler simplement l'ampoule dans la douille. Remettre l'ampoule et sa douille en place. Raccrocher la plaque de phare au niveau des tétons en bas et la fixer avec les sangles en caoutchouc.
Système de refroidissement
La pompe à eau 1 provoque une circulation forcée du liquide de refroidissement. Lorsque le moteur est froid, le liquide de refroidissement ne circule que dans le cylindre et la culasse. Quand le moteur a atteint sa température de fonctionnement (env. 70°C), le thermostat 2 s'ouvre et le liquide de refroidissement est également envoyé dans les deux radiateurs en aluminium. Le refroidissement s'effectue par le vent relatif. Plus la vitesse est réduite, plus l'efficacité du refroidissement est faible. De la même manière, l'encrassement des ailettes du radiateur diminue l'efficacité du refroidissement. La suppression qui apparait lorsque le liquide chauffe est réglée par un système de soupape dans le bouchon du radiateur 3. On peut atteindre une température de 120°C sans gêner le fonctionnement.
Il est préférable de vérifier le niveau de liquide de refroidissement lorsque le moteur est froid. Lorsque le moteur est chaud, il faut recouvrir le bouchon ③ d'un chiffon et ouvrir lentement de manière à ce que la pression puisse s'échapper. ATTENTION À NE PAS S'ÉBOUILLANter! - NE PAS DEBRANCHER LES DURITES QUAND LE MOTEUR EST CHAUD. LA VAPEUR ET LE LIQUIDE DE REFROIDISSEMENT, QUI EST BOUILLANT, POURRAIENT PROVOQUER DES BRULURES GRAVES. - SI L'ON SE BRULE, FAIRE COULER IMMÉDIATÉMENT DE L'EAU FROIDE SUR LA PARTIE DU CORPS EN QUESTION. - LE LIQUIDE DE REFROIDISSEMENT EST TOXIQUE. NE PAS LAISSER À LA PORTÉE DES ENFANTS. - EN CAS D'INGURGITATION, CONSULTER AUSSITÔT UN MÉDECIN. - SI DU LIQUIDE DE REFROIDISSEMENT GICLE DANS LES YEUX, RINCER AUSSITÔT À L'EAU ET CONSULTER UN MÉDECIN.
Le liquide de refroidissement est composé de 40% d'antigel et de 60% d'eau. Il est nécessaire qu'il assure une protection jusqu'à -25° C. À côté de sa protection contre le gel, ce liquide est efficace également contre la corrosion. C'est pourquoi il ne faut pas le remplacer simplement par de l'eau.
- QUAND ON A VIDANGÉ LE CIRCUIT DE REFROIDISSEMENT, IL FAUT ABSOLUMENT LE PURGER QUAND ON LE REMPLIT (CF. CI-DESSOUS).
- IL EST NÉCESSAIRE D'EMPLOYER UN ANTIGEL DE QUALITÉ ET D'UNE MARQUE CONNUE (SHELL ADVANCE COOLANT). UN ANTIGEL DE BASSE QUALITÉ PEUT PROVOQUER DE LA CORROSION ET LA FORMATION DE MOUSSE. DANS DES CONDITIONS CLIMATIQUES EXTRÉMES OU DANS UN EMBouteILLAGE IL POT ARRIVER QUE LE MOTEUR CHAUFFE DE TROP. ON PEUT Y REMÉDIER SUR LES MODELES À DEMARREUR ÉLECTRIQUE EN RAJOUTANT UN VENTILATEUR ÉLECTRIQUE ①. (INFORMATION AUPRÉS DE VOTRE AGENT KTM).

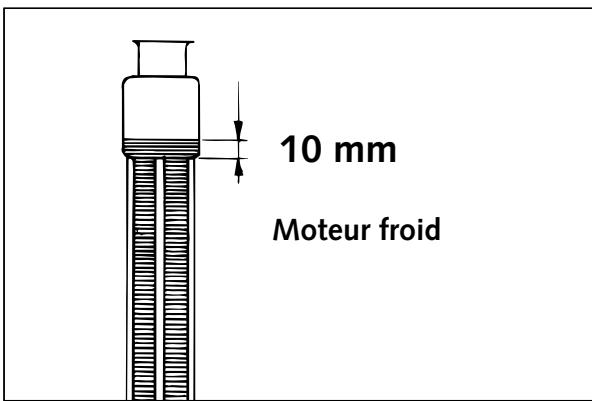

Contrôle du niveau de liquide de refroidissement
Lorsque le moteur est froid, le niveau du liquide de refroidissement doit se situer à environ 10mm au-dessus des lamelles (Cf. figure). Si la vidange a été faite, il faut replir le système puis compléter lorsque le moteur tourne.
QUAND ON A VIDANGÉ LE CIRCUIT DE REFROIDISSEMENT, IL FAUT ABSOLUMENT LE PURGER QUAND ON LE REMPLIT.

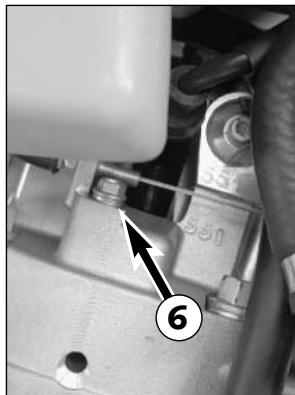

Purge du circuit de refroidissement

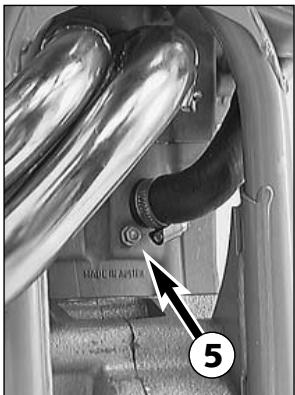

On peut vidanger le circuit en enlevant le bouchon ⑤ situé à la partie avant du cylindre. Pour purger le circuit, on remplit avec environ 0,8 litre de liquide et on retire la vis de purge ⑥. Remettre cette vis seulement lorsque le liquide qui s'échappe ne contient plus aucune bulle.
Finir de remplir le circuit, de manière à ce que le liquide dépasse les lamelles du radiateur d'environ 10 mm.
Vérifier à nouveau le niveau après avoir roulé un peu.
Remplacement de la fibre de verre du pot terminal *
Les pots terminaux en aluminium sont recouverts de fibre de verre. La chaleur finit par détruire la fibre, si bien qu'il peut y avoir une perte de puissance et le bruit augmente. L'expérience montre que la cartouche de fibre à l'avant ① doit être plus souvent remplacée que le tissu à l'arrière ②.
Déposer le pot terminal et retirer l'embout avant ③. Sortir la cartouche de fibre avec le tube interne 4. Nettoyer le tube interne.
Afin de faciliter le montage de la cartouche on peut se fabriquer un outil spécial ⑤ en bois, en plastique ou en métal. Enfiler l'outil spécial dans le tube interieur et enfiler par dessus la cartouche de fibre. Enfiler le tube avec la cartouche dans le pot de manière à ce que la fente du tube prenne sa place sur le rebord ④. Avec un outil qui ne coupe pas, bourrer le reste de la cartouche dans le pot et remettre l'embout.
Pour changer le tissu à l'arrière du pot, il faut d'abord enlever la cartouche avant et le tube interne. Puis on perce les rivets afin d'enlever l'embout arrêté.
Remarque:
Il faut mettre des joints toriques neufs aux embouts à chaque fois que l'on démonte. Les cartouches de fibre sont disponibles chez les agents KTM.
LES PIECES CONSTITUANT LE SYSTème D'ÉCHAPPEMENT SONT BRULANTES. ATTENDRE QU'ELLES AIENT REFROIDI AVANT DE LES DEMONTER.
Nettoyage du système "Sparkarrestor" (MXC, EXC USA) *
Le système "Sparkarrestor" doit être nettoyé chaque fois que l'on change la fibre de verre et au moins une fois par an.
Pour ce faire, on retire l'embout arrêté et l'on enlève les dépôts eventuels au niveau ③. Remplacer le joint torique et remettre l'embout en place.

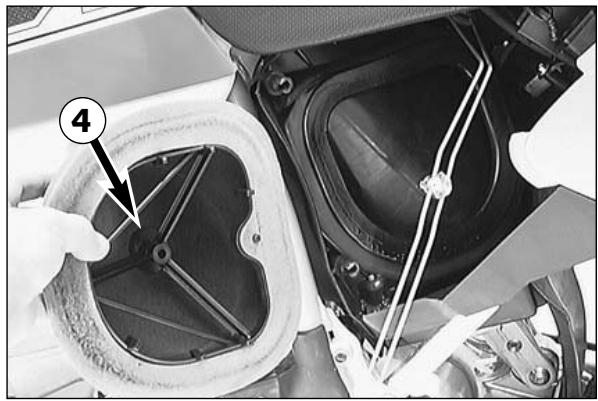

Nettoyage du filtre à air *
Un filtre à air encrassé empêche le moteur de respirer, diminue la puissance et augmente la consommation. Dans le pire des cas, la saleté peut passer dans le moteur et provoquer des dommages. C'est pourquoi il convient d'entretenir régulièrement le filtre à air.
Pour cela, enlever les fixations rapides ① en tournant dans le sens inverse de celui des aiguilles d'une montre et en tirant jusqu'en butée. Tirer sur le couvercle vers l'avant pour le déposer. Décrocher en bas la grande épingle ②. Maintenant, la cartouche, la faire basculer sur le côté et sortir la cartouche ③ du boîtier avec son support ④.
- NE PAS NETTOYER LA CARTOUCHE À L'ESSENCE OU AU PÉTROLE, CAR CES PRODUITS ATTAQUENT LA MOUSSE. KTM RECOMMANDE LES PRODUITS DE LA SOCIÉTÉ „TWINAIR“ POUR LE NETTOYAGE ET POUR HUIER LA CARTOUCHE.
- NE JAMAIS UTILISER LA MACHINE SANS SON FILTRÉ À AIR. LA POUSSIÈRE ET LA SALETE QUI RENTRENT OCCASIONNENT UNE USURE PRÉMATURÉE ET PEUVENT PROVOQUER DES DOMMAGES.
Nettoyer la cartouche dans le produit spécial et bien la faire sécher. La presser seulement et ne pas la tordre. Lorsque la cartouche est sèche, l'enduire d'une huile spéciale de haute qualité. Nettoyer également le boîtier. Vérifier l'état et la position de la pipe d'admission.
Mettre en place la cartouche sur son support. Enfiler le tout dans le boîtier en faisant attention au centrage. Fixer avec la grande épingle.

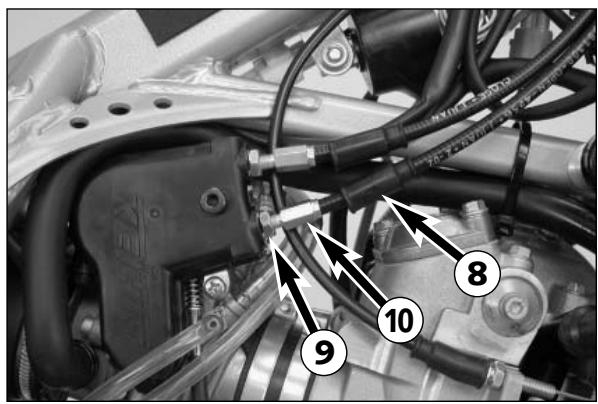

Vérification du réglage du câble de décompresseur à main *
Faire démarrer le moteur et, au régime de ralenti, tirer lentement sur le levier de décompresseur jusqu'à ce que le culbuteur touche. La course à vide doit être d'environ 10 mm en bout de levier. Régler si nécessaire.
Pour le réglage, repousser l'embout de protection ⑤, desserrer le contrecrous ⑥ et tourner la vis de réglage ⑦. Serrer le contre-écrou et replacer l'embout de protection.
| ! | ATTENTION | ! |
| S'IL N'Y A PAS DE GARDE AU LEVIER DE DÉCOMPRESSEUR, IL SE PRODUIRA UNE CASSE MOTEUR. |
Remarque:
Aucun réglage n'est requis au décompresseur automatique.
Réglage du câble de gaz *
La poignée tournante doit toujours avoir un jeu de 3 à 5 mm. D'autre part, le régime de ralenti ne doit pas changer quand on tourne le guidon en butée à droite ou à gauche.
Pour régler le câble de gaz, déposer la selle et le réservoir avec les déflecteurs. Repousser le capuchon de protection ⑧, desserrer le contre-écrou ⑨ et tourner la vis de réglage ⑩. Quand on tourne la vis dans le sens contraire de celui des aiguilles d'une montre on réduit le jeu, quand on tourne dans le sens des aiguilles d'une montre on l'augmente.
Serrer le contre-écrou et vérifier que la poignée tournante n'a pas de point dur. Poser le réservoir et la selle.
Réglage de la position de base de la poignée d'embrayage
La vis de réglage ① permet de régler la position de base de la poignée d'embrayage de manière optimale en fonction de la grandeur de la main du pilote.
Lorsqu'on tourne la vis dans le sens des aiguilles d'une montre, la poignée se rapproche du guidon. Quand on tourne dans le sens inverse de celui des aiguilles d'une montre, la poignée s'éloigne du guidon.
1 1
LA PLAGE DE RÉGLAGE EST LIMITÉE. COURNER LA VIS SEULEMENT AVEC LES DOIGTS ET NE PAS FORCER.
Contrôle du niveau d'huile de l'embrayage hydraulique
Pour vérifier le niveau de l'huile dans le maître-cylindre de l'embrayage, il faut enlever le couvercle. Pour ce faire, steroles les vis 2 et déposer le couvercle 3 avec la membrane caoutchouc 4. Lorsque le maître-cylindre est bien à l'horizontal le niveau d'huile doit se situer à 4 mm sous le bord supérieur. Si besoin est, rajouter de l'huile hydraulique SAE 10 biodégradable (par ex. Shell Naturelle HF-E15). On peut se procurer de l'huile hydraulique biodégradable (50 ml) chez les agents KTM.
1 1
POUR LA COMMANDE HYDRAULIQUE DE L'EMBRAYAGE, KTM UTILISE DE L'HUILI BIODEGRADABLE. LES HUILES HYDRAULIQUES BIODEGRADABLES NE DOIVENT JAMAIS ETRE MELANGÉES À DES HUILES MINÉRALES.
N'EMPLOYER POUR REMPLIR LE MAITRE-CYLINDRE QUE DE L'HUILE HYDRAULIQUE BIODEGRADABLE SAE 10. NE JAMAIS METTRE D'HUILE HYDRAULIQUE MINÉRALE OU DE LIQUIDE DE FREIN.

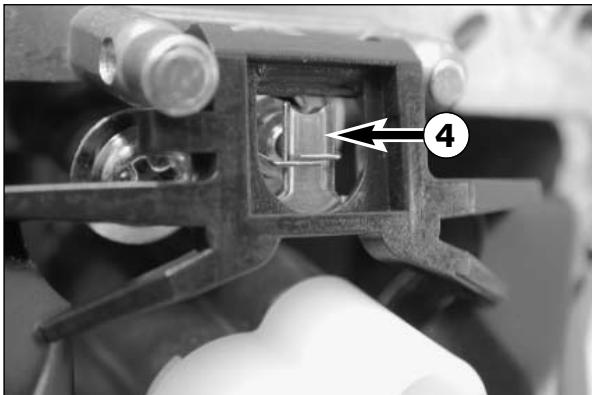

Purge de l'embrayage hydraulique

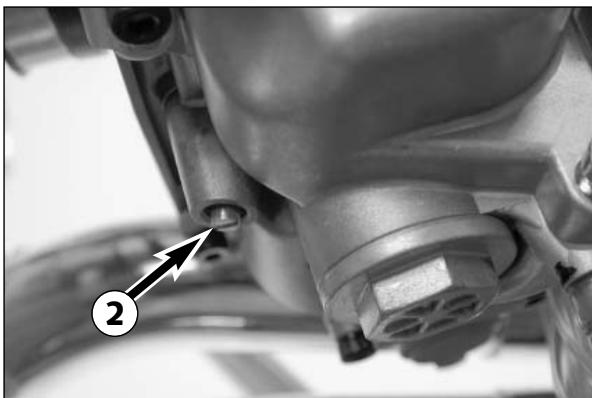

Pour purger il faut enlever le couvercle dumaitre-cylindre de I'embrayage. Enlever les vis 2 et déposerle couvercle 3 avec la membrane 4. Enlever la vis de purge 5 sur le cylindrole récepteur etmettre a sa place la seringue de purge 6 remplie d'huile pour circuits hydrauliques SAE 10. Remetre de I'huile jusqu'à cequ'elle ressorte sans bulles par le trou 7 du maître-cylindre. Faire attention à ne pas faire déborder. La seringue de purge est disponible auprès des agents KTM. N'employer pour replir le maître-cylindre que de I'huile hydraulique biodégradable SAE 10. Ne jamais mettre d'huile hydraulique minérale ou de liquide de frein. Quand la purge terminée il fautverifier le niveau dans la maitre-cylindre. Si besoin est, rajouter de l'huile hydraulique SAE 10 biodégradable (par ex. Shell Naturelle HF-E15). On peut se procurer de I'huile hydraulique biodégradable (50ml) chez les agents KTM.
POUR LA COMMANDE HYDRAULIQUE DE L'EMBRAYAGE, KTM UTILISE DE L'HUIL BIODEGRADABLE. LES HUILIES HYDRAULIQUES BIODEGRADABLES NE DOIVENT JAMAIS ETRE MELANGÉES À DES HUILIES MINÉRALES.
N'EMPLOYER POUR REMPLIR LE MAITRE-CYLINDRE QUE DE L'HUILE HYDRAULIQUE BIODEGRADABLE SAE 10. NE JAMAIS METTRE D'HUILE HYDRAULIQUE MINÉRALE OU DE LIQUIDE DE FREIN.

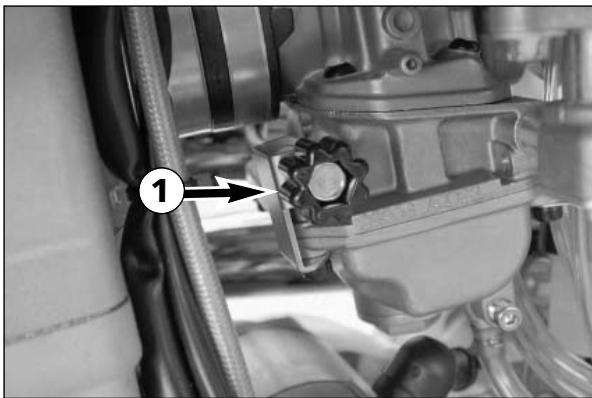

Carburateur - réglage du ralenti (Keihin-FCRMX 37/39/41) *
Le réglage du ralenti a une forte influence sur la capacité du moteur à démarrer, c'est-à-dire qu'un moteur au ralenti mal réglé démarrera moins facilement.
Le ralenti se règle avec la vis de ralenti ① et la vis de richesse ②. La vis de ralenti permet de déterminer la position de base du boisseau. La vis de richesse permet de déterminer la richesse du mélange air/essence dont le moteur a besoin au ralenti. Quand on tourne dans le sens des aiguilles d'une montre on diminue la part d'essence (mélange pauvre), quand on tourne dans le sens contraire de celui des aiguilles d'une montre on l'augmente (mélange riche).
POUR RÉGLER CORRECTEMENT LE RALENTI, ON PROCÉDERA DE LA MANIÈRE SUIVANTE:
1 Visser la vis de richesse ② jusqu'en butée puis réglage de base (voir Caractéristiques techniques de moteur) du ralenti. 2 Rouler pour faire chauffer le moteur. 3 Avec la vis de ralenti ① régler le ralenti à sa valeur normale de 1400 -1500 t/mn. 4 Tourner lentement la vis de richesse ② dans le sens des aiguilles d'une montre jusqu'à ce que le régime commence à baisser. Noter la position, puis tourner en sens inverse jusqu'à ce que le régime tombe pareillement. Entre ces deux positions on recherchera le point où le moteur tourne le plus vite. Si le régime de ralenti devant alors trop grimper, il faudrait le réduire à une valeur normale et recommencer l'opération au point 4. Un pilote très sportif effectuera un réglage un peu différent; il tournera la vis de richesse dans le sens des aiguilles d'une montre d'un quart de tour par rapport à la valeur idéale, de manière à appauvrir un peu le mélange car son moteur, en action, est plus chaud.
REMARQUE: Si la méthode décrite ne permet pas d'obtenir un résultat satisfaisant, il se peut que le giclure de ralenti ait une mauvaise valeur.
a) Si le régime ne rouge pas en vissant à fond la vis de richesse, il faut monter un giclaur plus petit. b) Si le moteur cale alors que la vis de richesse est dévissée de 2 tours, il faut monter un giclaur plus gros.
Lorsqu'on change le giclaur, il faut évidemment recommencer le réglage à partir du début.
5. Régler alors le régime de ralenti à la valeur désirée au moyen de la vis de ralenti. 6. À la suite d'une variation importante de la température extérieure ou pour une forte différence d'altitude, il faut refaire le réglage du ralenti.
Usure du carburateur
Le bouchon, l'aiguille et le puits d'aiguille connaissent une usure importante en raison des vibrations du moteur. Cette usure produit un dysfonctionnement (par exemple un mélange trop riche). C'est pourquoi il convient de changer ces pièces au bout de 200 heures de fonctionnement.
Réglage de la vis de ralenti *
Spécialement sur les modèles EXC la vis de ralenti est difficile à atteindre, c'est pourquoi un outil spécial a été créé.
L'outil spécial s'applique à la vis de richesse ② située à la partie inférieure du carburateur. Appuyer sur l'outil vers le haut et faire tourner la molette ③ de manière à ce que l'outil prenne dans la fente de la vis de réglage.
On peut alors procéder au réglage. Sur la molette sont portés des repères qui permettent de compter les tours.
Contrôle de la hauteur de cuve (position du flotteur) *
Déposer le carburateur et retirer la cuve. Incliner le carburateur de manière à ce que le flotteur touche le pointeau mais sans appuyer dessus.
Dans cette position, le bord du flotteur doit être parallèle au plan de joint de la cuve (voir illustration).
Si la valeur n'est pas respectée, il convient de vérifier le pointeau et de le remplacer si nécessaire.
Si le pointeau est normal, on peut corriger la valeur en tordant la languette du flotteur.
Remonter la cuve, reposer le carburateur et régler le kalenti.
Vidange de la cuve du carburateur
Après chaque nettoyage à l'eau, il faut vider la cuve du carburateur afin d'éliminer l'eau qui aurait pu s'y mettre. En effet, quand il y a de l'eau dans le carburateur, le moteur tourne mal.
Effectuer ce travail quand le moteur est froid. Fermer le robinet d'essence et mettre la durite 1 dans un récipient pour recueillir l'essence qui s'échappe. Ouvrir le bouchon 2 pour vidanger l'essence. Refermer le bouchon. Ouvrir le robinet d'essence et vérifier s'il n'y a pas de fuite.
Attention
L'ESSENCE EST NOCIVE ET S'ENFLAMME FACILEMENT, IL FAUT DONC FAIRE TRES ATTENTION. NE JAMAIS TRAVAILLER SUR LE SYSTEME D'ALIMENTATION À PROXIMATE D'UNE FLAMME OU EN FUMANT. TOUJOURS LAISSE ROND LE MOTEUR REFROIDIR. ESSUYER AUSSITOT L'ESSENCE QUE L'ON AURAIT PU RENVERSER. LES MATRIAUX IMPRÉGNÉS D'ESSENCE S'ENFLAMMENT ÉGALEMENT AVEC FACILITÉ. Si L'ON VENAIT À INGURGITER DE L'ESSENCE OU QU'une GOUTTE SAUTAIT DANS LES YEUX, IL FAUDRAIT CONSULTER IMMIÉDIATEMENT UN MÉDECIN.

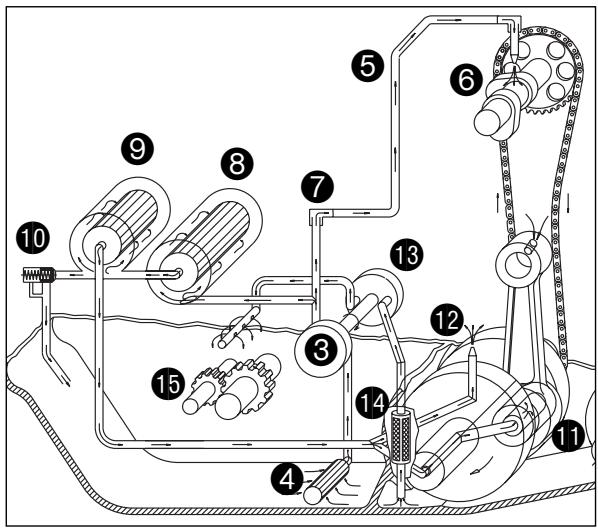

Circuit de graissage
La pompe à huile ⑧ pompe l'huile moteur qui se trouve dans le carter de boîte de vitesses. Elle le fait à travers la crépine longue ④. L'huile passe par une tuyauterie ⑤ pour aller graisser l'arbre à cames ⑥ qui se trouve dans la culasse. La quantité d'huile est réglée par une vis calibrée ⑦. Une dérivation va au filtre à huile long ⑧ où sont retenues les plus grosses impuretés.
L'huile passe ensuite à travers le filtre court ⑨ où sont retenues les impuretés les plus fines. L'huile ainsi purifiée passe à côté du by-pass ⑩ ; elle est refoulée vers le roulement de tête de bielle ⑪ et, par un gicleur ⑫, elle gicle sur le fond du piston.
La deuxième pompe à huile 13 aspire l'huile qui se trouve dans le carter moteur. Elle le fait à travers la crépine courte 14 et graisse les pignons de la boîte de vitesses 15.
Contrôle du niveau d'huile
La vérification du niveau d'huile se fait moteur chaud ou froid. Mettre la machine bien droite (ne pas utiliser la béquille latérale).
Si le moteur est froid, le niveau doit se situer à la partie inférieure du regard.
Si le moteur est chaud, le niveau doit se situer à la partie supérieure du regard.
Rajouter de l'huile si nécessaire.
UNETROP FAIBLE QUANTITE D'HUILE OU UNE HUILDEBASSE QUALITE PROVOQUENT UNUSURE PREMATURE DU MOTEUR.
API: SG, SH
TEMPERATUR
10W 40
10W 50
15W 40
15W 50
Huile moteur
Utiliser seulement des huiles entièrement synthétiques de marque (Shell Advance Ultra 4) qui correspondent aux normes de qualité API SG ou SH, voir les dépassent (indications sur le bidon).
UNETROP FAIBLE QUANTITE D'HUILLE OU UNEHUILDE BASSE QUALITE PROVOQUENT UNUSURE PREMATURE DU MOTEUR.
Vidange
REMARQUE: Lors de la vidange, il faut nettoyer la crépine longue et la crépine courte; il faut aussi changer les deux cartouches filtrantes.
La vidange s'effectue moteur chaud.
ATTENTION
UN MOTEUR À TEMPERATURE DE FONCTIONNEMENT ET L'HUILÉ QU'IL CONTIENT SONT BRULANTS. IL Y A DANGER DE SE BRULER.
Mettre la machine sur une surface plane. Enlever le bouchon ① et laisser l'huile s'écouler dans un réceptif.
Nettoyer à fond le bouchon et son aimant.
Lorsque toute l'huile s'est écoulée, nettoyer le plan de joint, remettre le bouchon avec un joint et serrer à 20 Nm.
Nettoyage de la crépine COURTE
La crépine courte ② se situe dans le bouchon six pans creux ③ à la partie inférieure du moteur. Enfiler une clef allen dans le bouchon et avec un maillet donner quelques coups sur la clef de manière à débloquer. Sortir la crépine, nettoyer à fond et souffler à l'air comprimé. Vérifier l'état des joints toriques et les remplacer si nécessaire. Remonter la crépine avec le bouchon et serrer à 10 Nm.
Nettoyage de la crépine LONGUE
La crépine longue se trouve dans le bouchon à six pans 4 à côté du numéro de moteur. Sortir le bouchon avec la crépine, nettoyer à fond et souffler à l'air comprimé. Vérifier l'état des joints toriques et les replacer si nécessaire.

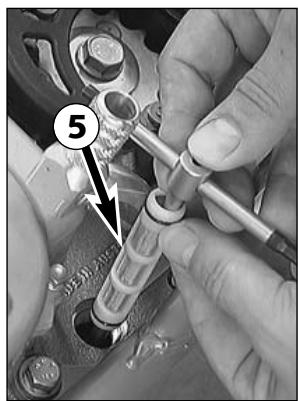

Pour monter la crépine longue ⑤, l'enfiler sur une tige ou une clé de environ 300 mm. Enfiler la tige par le trou et jusqu'à dans l'alésage pratiqué dans la paroi opposée du carter. Faire alors glisser la crépine sur la tige jusqu'en butée. Retirer la tige, mettre le bouchon et le serrer à 15 Nm.
1 1
LA CRÉPINE SE MONTE EN BIAIS VERS LE BAS. SI LE MONTAGE N'EST PAS CORRECT, ELLE PERD DE SON EFFICACITÉ ET IL Y A USURE ACCRUE DU MOTEUR.
Changemnet des filtres à HUILE
Enlever la vis ① et pousser le bocal de liquide de frein sur le côté. Mettre un récipient sous le moteur pour recueillir l'huile. Enlever les 4 vis ② et retirer les deux couvercles.
Avec une pince à circlips on peut alors sortir du carter les cartouches filtrantes ⑥.
Nettoyer les joints toriques et les plans de joint des couvercles et du carter. Vérifier l'état des joints toriques et les replacer si nécessaire.
Mettre la machine sur le côté et remplir les deux filtres environ à moins avec de l'huile moteur. Remplir les filtres d'huile. Enfiler les filtres à huile dans le carter, le long à l'avant et le court à l'arrière.
Graisser les joints toriques des couvercles et monter ces derniers. Mettre les vis et les serrer à 6 Nm.
Mettre le bocal de liquide de frein à sa place et serrer la vis à 8 Nm.
Redresser la machine.
Enlever la jauge ⑤ se trouvant sur le carter d'embrayage et mettre 1,2 litre d'huile moteur synthétique (Shell Advance Ultra 4).
Faire démarrer le moteur et vérifier l'étanchéité des différents bouchons et des couvercles des filtres.
Pour finir, vérifier à nouveau le niveau d'huile et corriger si nécessaire.
Recherche de PANNES
Si les révisions préconisées pour votre machine sont effectuées régulièrement, aucune panne ne doit se produire. Si toutefois un problème doit surgir, il est conseillé d'en chercher l'origine en s'aidant du tableau ci-après.
Il faut remarquer néanmoins que l'on ne peut effectuer soi-même nombre d'interventions. En cas de doute, s'adresser à un agent KTM.
| PANNE | CAUSE | REMEDE |
| Le moteur n'est pas entrainé (Démarreur electrique) | Erreur du pilote | Mettre le bouton d'arrêt d'urgence sur la bonne position (Australie seulement) |
| Fusible grillé | Déposer le cache latéral gauche et le couvercle du boîtier de filtre à air. Remplacer le fusible dans le relais de démarreur. |
| La batterie est déchargée | Charger la batterie et déterminer pourquoit elle est déchargée. Consulter un atelier |
| Température extérieure basse. | Mettre en route au kick. |
| Le moteur est entraine, mais ne démarre pas (Démarreur electrique) | Erreur du pilote | Ouvoir le robinet,mettre de l'essence,mettre le starter, respecter la procédure de démarriage (cf. recommendations). |
| Le moteur ne démarre pas (kickstarter) | La moto n'a pas servi pendant longtemps; la cuve du carburateur est pleine de zeroes essence | Les composants très inflammables desouvieux carburants se volatilis- sent quand la machine n'est pas utilisée. Lorsque la période de non- utilisation est supérieure à une semaine, il faut vider la cuve. Une fois la cuve remple de bonne essence,le moteur démarre immédiatement. |
| L'essence n'avite pas | Fermer le robinet, débrancher la durite au niveau du carburateur, la mettre au-dessus d'un récipient et ouvrir le robinet. - si l'essence coule, il faut nettoyer le carburateur - si l'essence ne coule pas, vérifier la mise à l'air du réservoir et éventuellesment nettoyer le robinet |
| Moteur noyé | Afin de le vider, actionner le levier de décompresseur, ouvoir la poignée de gaz à fond, kicker 5 à 10 fois ou faire tourné le démarreur 2 fois durant 5 secondes. Faire alors démarrer le moteur comme décrit plus haut. Si le moteur ne démarre pas, démonter la bougie et la sécher. |
| Bougie noire ou mouillée | Nettoyer lea bougie et la sécher ou la changer |
| Ecartement des electrodes trop important | Régrer à 0,6 mm |
| Bougie ou capuchon de bougie défecteurs | Démonter la bougie, remettre le fil, tenir la bougie à la masse sur le moteur et actionner le démarreur. Il doit y avoir une belle étincelle. - s'il n'y a pas d'étincelle, changer d'abord la bougie - s'il n'y a toujours pas d'étincelle, enlever le capuchon de bougie, tenir le fil à environ 5 mm de la masse et faire tourner le moteur - si l'étincelle jaillit, c'est le capuchon qu'il faut changer. - sinon, vérifier l'allumage. |
| Fil de masse,bouton d'arrêt d'ur-gence, contacteur endommagés | Déposer le réservoir. Débrancher le fil noir/jaune du faisceau venant du bouton d'arrêt d'urgence ou de masse. Vérifier s'il y a une étincelle. Si oui, rechercher le défaut dans le circuit de mise à la masse. |
| Cosses du boîtier electronique, du capteur ou de la bobine oxydées | Déposer la selle, le cache latéral droit et le réservoir. Nettoyer les cosses et les traiter avec un aérosol anti-humidity |
| Eau dans le carburateur, gicleurs bouchés | Démonter le carburateur pour le nettoyer. |
| Le moteur n'a pas de ralenti | Gicleur de ralenti bouché | Démonter le carburateur et nettoyer les gicleurs |
| Vis de ralenti déréglée | Faire régler le carburateur |
| Bougie défecteuse | Changer la bougie |
| Allumage défectueux | Faire vérifier l'allumage |
| Le moteur ne monte pas en régime | Le carburateur déborde parque que le pointeau est encrassé ou usé Gicleurs mal serrés Avance électronique défecteuse | Démonter le carburateur et en vérifier l'état d'usure Resserrer les gicleurs Faire vérifier l'allumage |
| Le moteur ne tire pas | L'alimentation se fait mal, le carbu-rateur est encrassé Flotteur percé Filtré à air encrassé L'échémpement a une fuite, est déformé ou manque de fibre de verre dans le pot terminal. Jeu aux soupapes trop faible Le décompresseur à main fuit Avance électronique défecteuse | Nettoyer l'alimentation et le carburateur, en vérifier l'état Remplacer le flotteur Nettoyer le filtré à air ou le replacer, consulter un atelier Vérifier la fixation du manchon en cauchouc et du carbur-a-teur. Régler le jeu aux soupapes Régler le cable du décompresseur à main Faire vérifier l'allumage |
| Retours au carburateur, ratés | Manque d'essence Prise d'air | Nettoyer et vérifier l'alimentation et le carburateur Vérifier l'étanchéité au carburateur et à la pipe d'admission |
| Le moteur chauffe | Manque de liquide de refroidisse-ment Pas assez de vent relatif Le circuit de refroidissement n'a pas été purgé. Ailettes du radiateur encrassées Formation de mousse Durite pincée Thermostat défectueux | Rajouter du liquide de refroidissement, vérifier l'état du circuit (cf. Travaux d'entretien) Rouler vite pour refroidir (un ventilateur électricque peut être adapté). Purger le circuit de refroidissement. Nettoyer les ailettes au jet d'eau Remplacer le liquide de refroidissement, utiliser un anti-gel de qualité Raccourcir ou changer la durite. Déposer le thermostat et le faire vérifier (doit s'ouvrir à 70°C), ou le replacer |
| Consomation d'huile élevée | Le tuyau de mise à l'air du moteur fait un croc. Niveau d'huile moteur trop élevé Huile moteur trop fluide (viscosité) | Mettre le tuyau en place correctement, évientuelles le changer Corriger le niveau d'huile. Utiliser de l'huile moteur plus visqueuse, observe le chapitre „Huile moteur" |
| Toutes les ampoules grillent | Condensateur ou régulateur défectueux | Déposer la selle et le réservoir et vérifier les branchements. Faire vérifier le condensateur et le régulateur. |
| L'avertisseur, les clignotants et le démarreur ne fonctionnent pas. | Fusible dans le relais de démarreur grillé | Déposer le cache latéral gauche et le couvercle du boîtier de filtre à air. Remplacer le fusible. |
| Batterie déchargée | La généatrice ne charge pas la batterie | Déposer la selle et le réservoir et vérifier les branchements du régulateur. Faire vérifier le régulateur et l'alternateur dans un atelier spécialisé. |
Nettoyage
Nettoyer régulièrement la machine afin que les éléments en plastique gardent leur brillant.
Le moyen est d'utiliser une éponge et de l'eau chaude, à laquelle on ajoute un détergent ordinaire. On peut préalablement enlever les plus grosses salissures avec un jet d'eau pas trop puissant.
ATTENTION
NE JAMAIS NETTOYER LA MACHINE AVEC UN JET D'EAU PUISSANT OU HAUTE PRESSION, CAR EN RAISON DE CETTE HAUTE PRESSION L'EAU PENETRE DANS LES COMPOSANTS ET RACCORDS ÉLECTRIQUES, DANS LES GAINES DE CÂBLES, DANS LES ROULEMENTS ET LE CARBURATEUR, CE QUI CAUSE DES DÉSAGRÉMENTS, VOIRE DES PANNES GRAVES.
- Avant tout lavage, il faut boucher le tuyau d'échappement pour éviter que de l'eau n'y pénétre. Pour nettoyer le moteur, on utilise un produit ordinaire tel qu'on en trouve dans le commerce. Les parties très sales seront frottées avec un pinceau.
- Quand la moto aura été soigneusement rinçée à l'eau, mais sans pression, on la séchera avec un chiffon ou à l'air comprimé. Vider la cuve du carburateur. Puis on roulera un peu, de manière à ce que le moteur atteigne sa température normale de fonctionnement. On utilisera aussi les freins. De cette manière l'eau qui aurait pu rester dans les recoins s'évaporera d'elle-même.
- Repousser les capuchons de protection des cocottes au guidon de manière à ce que l'eau qui a pu pénétrer puisse s'évaporer.
- Quand la machine a refroidi, il convient de huiler ou de graisser toutes les articulations et les pièces en frottement. Traiter la chaine avec un aérosol ajustat. Huiler également le robinet d'essence.
- Afin d'éviter les problèmes électriques, il convient de traiter le bouton d'arrêt d'urgence, le bouton de masse, les contacteurs et les raccords avec un aérosol spécial.
Conservation pour l'usure d'hiver
Si la machine est utilisée également en hiver et que les routes sont salées, il faut prendre des mesures préventives contre la corrosion. - Nettoyer la moto à fond et la laisser sécher. - Traiter le moteur, le carburateur, le bras oscillant et toutes les parties zinguées et non peintes (à l'exception des disques de frein) avec un produit anticorrosion à base de cire.
ATTENTION
NE PAS TRAITER LES DISQUES DE FREIN CAR LE FREINAGE S'EN TROUVERAIT FORTEMENT DIMINUE.
ATTENTION
QUAND ON A ROULE SUR DES ROUTES SALE ES IL FAUT NETTOYER LA MOTO A FOND A L'EAU FROIDE ET BIEN LA SECHER.
Stockage
Si on ne se sert pas de la machine pendant une période assez longue, il est préférable d'effectuer les travaux suivants:
- Nettoyage complet (voir chapitre Nettoyage)
- Vidanger l'huile du moteur, changer les filtres à huile, le long et le court (la vieille huile contient des agents agressifs).
- Vérifier le niveau du liquide de refroidissement et sa teneur en antigel
- Faire chauffer une nouvelle fois le moteur, fermer le robinet d'essence et attendre que le moteur s'arrête de lui-même. Ouvrir le bouchon de la cuve du carburateur et laisser s'écouler le reste d'essence.
- Enlever la bougie et mettre dans le cylindre environ 5cm³ d'huile moteur. Actionner le kick une dizaine de fois pour répartir l'huile dans le cylindre et remettre la bougie.
- Mettre le piston sur le point de compression de manière à ce que les soupapes soient fermées.
- Vidanger le réservoir en utilisant un bidon ajustat
- Vérifier la pression des pneus. Graisser les articulations des leviers, pédales, etc. ainsi que la chaîne.
- Déposer la batterie et la charger (voir chapitre Batterie).
- Le lieu de stockage doit être sec et non soumis à des écarts importants de température.
- Recouvrir la machine d'une toile ou d'une couverture laissant passer l'air. Ne pas utiliser de bâches étanches, qui retiennent l'humidité, ce qui provoque de la corrosion.
ATTENTION
IL EST TRÉS MAUVAIS DE FAIRE TOURNER UN PEU LE MOTEUR D'UNNE MOTO STOCKÉE. EN EFFET, IL N'ATTEINT PAS ALORS SA TEMPERATURENORMALE DE FONCTIONNEMENT, SI BIEN QUE LA VAPEUR D'EAU ISSUE DE LA COMBUSTION SE CONDENSE ET FAIT ROUILIER LES SOUPAPES ET L'ÉCHAPPEMENT.
REMISE En service apres stockage
- Mettre la batterie en place en respectant la polarité
- Remplir le réservoir d'essence neuve
- Effectuer le contrôle habituel de mise en service (Cf. conseils d'utilisation)
- Bref essai en roulant avec prudence
REMARQUE: Avant de remiser la machine, vérifier l'état et le bon fonctionnement de tous les éléments. Il est préférible de faire effectuer l'entretien, les réparations et les transformations durant la morte saison car les ateliers sont alors moins chargés et l'attente est moins longue qu'en début de saison.
CHARACTERISTIQUES TECHNIQUES - MOTEUR 250/450/525 SX, MXC, EXC RACING 2003
| Mateur | 250 EXC | 450 SX | 450 MXC | 450 EXC | 525 SX | 525 MXC | 525 EXC |
| Type | Monocylindre 4-temps à refroidissement liquide avec arbre d'equilibrage |
| Cylindrée | 250 cm3 | 449 cm3 | 448 cm3 | 510 cm3 |
| Alésage/Course | 75 / 56,5 mm | 95 / 63,4 mm | 89 / 72 mm | 95 / 72 mm |
| Compression | 12 : 1 | 11 : 1 |
| Carburant | Super sans plomp d'au moins 95 d'indice d'octane |
| Distribution | 1 ACT commandant 4 soupapes par l'intémidaire de culbuteurs, ACT entraîné par chaîne simple |
| Arbre à cames | 5532 | 594/55 | 590/5521 | 8/06 | 590/5521 |
| Diamètre des soupapes Admission | 28 mm | 35 mm (Titan) | 35 mm |
| Diamètre des soupapes Echappement | 24 mm | 30 mm (Titan) | 30 mm |
| Jeu à froid kalt Admission | 0,12 mm |
| Jeu à froid kalt Echappement | 0,12 mm |
| Roulements de vilebrevin | 2 roulements à rouleurs |
| Tête de bielle | Roulement à aiguilles |
| Pied de bielle | Bague en bronze |
| Piston | leger moulé | leger forgé |
| Segments | 1 compression, 1 racleur avec ressort |
| Graissage moteur et boite | Sous pression, pompé Eaton, huile dans le carter |
| Huile moteur | huile synthétique (p.es. Shell Advance Ultra 4 SAE 10W40) |
| Capacité de huile | 1,25 litre |
| Transmission primaire | Engrenages à taille droite 33:76 dents |
| Embrayage | Multidisque en bain d'huile |
| Boîte | 6-rapports | 4-rapports | 6-rapports | 6-rapports | 4-rapports | 6-rapports | 6-rapports |
| Rapports de boite1ère | 14:38 | 16:32 | 16:32 | 14:34 | 16:32 | 16:32 | 14:34 |
| 2ème | 16:36 | 18:30 | 18:30 | 17:31 | 18:30 | 18:30 | 17:31 |
| 3ème | 19:34 | 20:28 | 20:28 | 19:28 | 20:28 | 20:28 | 19:28 |
| 4ème | 21:32 | 22:26 | 22:26 | 22:26 | 22:26 | 22:26 | 22:26 |
| 5ème | 23:30 | - | 24:24 | 24:23 | - | 24:24 | 24:23 |
| 6ème | 22:25 | - | 21:18 | 26:21 | - | 21:18 | 26:21 |
| Allumage | à DC-CDI sans rupteur, avance digital, type Kokusan |
| Générateur | 12V 150W | 12V 40W | 12V 150W | 12V 40W | 12V 150W |
| Bougie | NGK DCPR 8 E |
| Encartement des électrodes | 0,60 mm |
| Refroidissement | Refroidissement liquide avec pompe |
| Liquide de refroidissement | 1 litre: 40% du antigel, 60% de l'eau; au minimum -25°C |
| Démarrage | electrique, kickstarter | kickstarter | electrique, kickstarter | kickstarter | electrique, kickstarter |
| 250 EXC RACING Six Days | 250 EXC RACING 11 kW | 450 EXC RACING 12 kW | 450 SX RACING |
| Carburateur type | Keihin FCR-MX 37 | Keihin FCR-MX 37 | Keihin FCR-MX 39 | Keihin FCR-MX 41 |
| Référence du carburateur | 3700A | 3700A | 3900A | 4122A |
| Giclaur principal | 160 | 160 | 178 | 185 |
| Aiguille | OBETP | OBEKT | OBDVR | OBDTP |
| Giclaur de ralenti | 42 | 42 | 42 | 40 |
| Giclaur de air principal | 200 | 200 | 200 | 200 |
| Giclaur de air ralenti | 100 | 100 | 100 | 100 |
| Position de l'aiguille | 3. | 3. | 3. | 4. |
| Giclaur de starter | 85 | 85 | 85 | 85 |
| Vis de richesse ouvert | 1,25 | 0,75 | 1,25 | 1 |
| Boisseau | 15 | 15 | 15 | 15 |
| Étranglement | - | butée boisseau | butée boisseau | - |
| Stop pompé de reprise | 858 / 2,15 mm | 858 / 2,15 mm | 858 / 2,15 mm | 858 / 2,15 mm |
| Bouton de démarrage à chaud. | - | - | - | 2,2 mm |
| 525 EXC RACING Six Days | 525 EXC RACING 525 MXC RACING 12 kW | 525 SX RACING |
| Carburateur type | Keihin FCR-MX 39 | Keihin FCR-MX 39 | Keihin FCR-MX 41 |
| Référence du carburateur | 3900A | 3900B | 4125A |
| Giclér principal | 178 | 178 | 185 |
| Aiguille | OBDTN | OBDVT | OBDTP |
| Giclér de ralenti | 42 | 42 | 42 |
| Giclér de air principal | 200 | 200 | 200 |
| Giclér de air ralenti | 100 | 100 | 100 |
| Position de l'iguille | 2. | 3. | 4. |
| Giclér de starter | 85 | 85 | 85 |
| Vis de richesse ouvert | 1,5 | 1,25 | 1,5 |
| Boisseau | 15 | 15 | 15 |
| Étranglement | - | butée boisseau | - |
| Stop pompé de reprise | 858 / 2,15 mm | 858 / 2,15 mm | 858 / 2,15 mm |
| Bouton de démarrage à chaud. | - | - | 2,5 mm |
COUPLES DE SERRAGE - MOTEUR
| Vis à épaulement carter moteur, d'embrayage, d'allumage | M6 | 10 Nm |
| Bouchon de vidange | M12x1,5 | 20 Nm |
| Bouchon six pans creux filtre à huile court | M16x1,5 | 10 Nm |
| Bouchon six pans creux filtre à huile long | M20x1,5 | 15 Nm |
| Vis à épaulement couvercle du filtre à huile | M5 | 6 Nm |
| Bouchon soupape de surpression | M12x1,5 | 20 Nm |
| Vis percée/vis creuse durite d'huile | M8 | 10 Nm |
| Vis couvercle de pompé à huile | M5 | Loctite 222 + 6 Nm |
| Vis à épaulement partie supérieure de la culasse | M6 | 10 Nm |
| Vis à épaulement partie couvercle de pompé à eau | M6 | 8 Nm |
| Vis à épaulement bride d'échépendement | M6 | Loctite 243 + 8 Nm |
| Vis de fixation de culasse | M10 | 40/50 Nm |
| Vis six pans creux pignon arbre à cames | M8 | Loctite 243 + 28 Nm |
| Vis butée décompresseur automatique | M5 | Loctite 222 + 8 Nm |
| Vis six pans creux embout axe de culbuteur | M5 | 5 Nm |
| Contre-écrous - vis de réglage soupapes | M6x0,75 | 11 Nm |
| Vis six pans creux pignon primaire, roue libre | M6 | Loctite 648 + 16 Nm |
| Ecrou six pans pignon en bout vilebrecuin | M20x1,5 | Loctite 243 + 150 Nm |
| Vis six pans creux pignon arbre équilibrage | M6 | Loctite 243 + 8 Nm |
| Vis à épaulement ressorts d'embrayage | M6 | 8 Nm |
| Vis six pans creux verrouillage guide-fourchettes | M6 | Loctite 243 + 10 Nm |
| Vis à épaulement levier de verrouillage | M5 | Loctite 243 + 6 Nm |
| Vis à épaulement protection, guide et patin de chaîne | M6 | Loctite 243 + 8 Nm |
| Vis à fusibles épaulement tambour de sélection | M5 | Loctite 243 + 6 Nm |
| Vis à épaulement tendeur de chaîne | M6 | 8 Nm |
| Vis à épaulement épingle | M5 | Loctite 243 + 6 Nm |
| Vis à épaulement stator MXC/EXC | M6 | Loctite 243 + 8 Nm |
| Vis à épaulement stator SX | M5 | Loctite 243 + 6 Nm |
| Vis à épaulement capteur | M5 | Loctite 243 + 6 Nm |
| Ecrou à épaulement rotor | M12x1 | 60 Nm |
| Vis à épaulement butée de kick | M6 | Loctite 243 + 8 Nm |
| Vis à épaulement ressort de kick | M6 | Loctite 243 + 10 Nm |
| Vis à épaulement couvercle démarreur (seulement SX) | M6 | Loctite 243 + 8 Nm |
| Vis à épaulement patte tuyau mise à l'air | M6 | Loctite 243 + 8 Nm |
| Vis du kick | M8 | Loctite 243 + 25 Nm |
| Vis à épaulement sélecteur | M6 | Loctite 243 + 10 Nm |
| Vis six pans pignon de sortie de boîte | M10 | Loctite 243 + 60 Nm |
| Bougie | M10 | 10 - 12 Nm |
| Bougie | M12x1,25 | 20 Nm |
API: SG, SH
TEMPERATUR
Huile moteur
Utiliser seulement des huiles entièrement synthétiques de marque (Shell Advance Ultra 4) qui correspondent aux normes de qualité API SG ou SH, voire les dépassent (indications sur le bidon).
1 1
UNETROP FAIBLE QUANTITE D'HUILE OU UNE HUILE DE BASSE QUALITE PROVOQUENT UNUSURE PREMATURE DU MOTEUR.
| 450/525 SX RACING | 250/450/525 EXC RACING | 450/525 MXC, EXC USA |
| Cadre | Cadre en tube d'acier au chrome-molybdène |
| Fourche | Fourche téléscopique WP Up Side Down 4860 MXMA |
| Débattement avant/arrière | 300/335 mm |
| Suspension arrière | Amortisseur central WP Progressive Damping System |
| Frein avant | disque Ø 260 mm percé, pince flottante |
| Frein arrière | disque Ø 220 mm percé, pince flottante |
| Disques de frein | usure max. 0,40 mm |
| Pneu avant | 80/100 - 21" | 90/90 - 21" | 80/100 - 21" |
| Pression tout -terrain | 1,0 bar | 1,0 bar | 1,0 bar |
| Pression route en solo | - | 1,5 bar | 1,5 bar |
| Pneu arrière | 110/90 - 19" | 140/80 - 18" | 110/100 - 18" |
| Pression tout -terrain | 1,0 bar | 1,0 bar | 1,0 bar |
| Pression route en solo | - | 2,0 bar | 2,0 bar |
| Réserveoir | 7 litre | EXC 8 litre, MXC 13 litre |
| Démultiplication secondaire | 450-14:50 / 525-14:48 | 250-12:52 / 450-15:45 / 525-15:40 | 450-14:50 / 525-14:48 |
| Chaîne | X-R 5/8 x 1/4 " |
| Couronnes livrables | 38Z, 40Z, 42Z, 45Z, 48Z, 50Z, 52Z |
| Lampe | Phare | HS1 12V 35/35W |
| Veilleuse | 12V 5W (Sockel W2, 1x9,5d) |
| Feu stop - lanterne | 12V 21/5W (Sockel BaY15d) |
| Clignoteur | 12V 10W (Sockel Ba15s) |
| De plaque dimmatriculation | 12V 1,2W (Sockel 1x4,6d) |
| Batterie | batterie sans entretien 12V 8Ah |
| Angle de la colonne de direction | 63,5° |
| Empattement | 1481 ± 10 mm |
| Hauteur de selle à vide | 925 mm |
| Garde au sol à vide | 380 mm |
Réglages de base - fourche
| WP 4860MXMA1418X727 | WP 4860MXMA1418X737 |
| Amortissement à la compress | 18 | 21 |
| Amortissement à la détente | 19 | 20 |
| Ressort | 4,4 N/mm | 4,2 N/mm |
| Précontrainte du ressort | 5 mm | 5 mm |
| Longueur de la chambre d'air | 90 mm | 110 mm |
| Qualité d'huile | SAE 5 | SAE 5 |
Réglage de base - AMORTISSEUR
| WP 5018 PDS DCC 1218X760 | WP 5018 PDS MCC 1218X761 |
| Amortissement à la compress. | 15 LS (low speed) | 17 |
| 2 HS (high speed) |
| Amortissement à la détente | 26 | 26 |
| Ressort | 76-95/260 | 71-90/260 |
| Précontrainte du ressort | 6 mm | 8 mm |
COUPLES DE SERRAGE - PARTIE CYCLE
| Ecrou à épaulement, broche avant | M24x1,5 | 40 Nm |
| Vis pince avant | M8 | Loctite 243 + 25 Nm |
| Vis disques frein | M6 10.9 | Loctite 243 + 15 Nm |
| Vis de fixation de tepopierre de fourche | M8 | 20 Nm |
| Vis de fixation de tepinférieur de fourche | M8 | 15 Nm |
| Vis de fixation de l'axe de roue avant | M8 | 10 Nm |
| Ecrou à épaulement, broche arrière | M20x1,5 | 80 Nm |
| Ecrou d'axe de bras oscillant | M14x1,5 | 100 Nm |
| Vis bride de serrage de guidon | M8 | 20 Nm |
| Vis du support de guidon | M10 | Loctite 243 + 40 Nm |
| Vis amortisseur supérieur | M12 | 60 Nm |
| Vis amortisseur inférieur | M12 | 60 Nm |
| Vis du couronne | M8 | Loctite 243 + 35 Nm |
| Vis loint à rotule pédale de frein | M6 | Loctite 243 + 10 Nm |
| Vis fixation moteur | M10 | 45 Nm |
| Tirant moteur | M8 | 33 Nm |
| Vis de la bague l'amotrisseur | M6 | 8 Nm |
| Vis de rayon | M4,5/M5 | 5 Nm |
| Autres vis partie-cycle | M6 | 10 Nm |
| M8 | 25 Nm |
| M10 | 45 Nm |
| Autres ecrous partie-cycle | M6 | 15 Nm |
| M8 | 30 Nm |
| M10 | 50 Nm |
INDEX alphabétique
Page
Ajustement de la tension de chaîne 25
Amortissement à la compression de l'amortisseur (MXC, EXC). 11
Amortissement à la compression de l'amortisseur (SX) 10
Ancrage de l'amortisseur 24
Antivol de direction 11
Batterie (MXC/EXC) 33
Béquille latérale 9
Bouchon de réservoir 8
Bouton d'arrêt d'urgence, Bouton de démarreur (EXC AUS).8
Bouton d'arrêt d'urgence, Bouton de démarreur (EXC) 7
Bouton de clignotants 7
Bouton de démarrage à chaud (450/525 SX) 9
Bouton de masse (SX/MXC) 7
Bouton de phare (EXC USA) 7
Caractéristiques techniques - moteur 46
caractéristiques techniques - partie-cycle 49
Carburateur - Réglage du larneti 39
Chaîne tension 25
Charge de la batterie 33
Circuit de graissage 40
Commodo (EXC) 7
Compléter le liquide de frein à l'avant 28
Compléter le niveau de liquide de frein à l'arrière 29
Compteur électronique 6
CONSEILS D'UTILISATION 13
Conseils d'utilisation et d'avertissement pour mise en marche de la moto 12
Conservation pour l'usure d'hiver 45
Contrôle de la hauteur de cuve (position de flotteur) 39
Contrôle du niveau d'huile 40
Contrôle du niveau d'huile de l'embrayage hydraulique...38
Contrôle du niveau de liquide de refroidissement 35
Dépose et pose de la roue arrêt 31
Dépose et pose de la roue avant 30
Emplacement des numéros de série 5
Entretien de la chaîne 26
Fusible (MXC/EXC) 34
Huile moteur 41
Kick 9
Levier de décompresseur à main 5
Levier de frein à main 5
Levier d'embrayage 5
Modification de la prétension de ressort du montant de suspension 24
Nettoyage 45
Nettoyage des cache-poussière de la fourche 21
Nettoyage du filtre à air 37
Nettoyage du système "Sparkarrestor" (MXC/EXC USA). 36
Numéro de cadre 5
Organes de commande 5
Pédale de frein principal 9
Pied de graissage et d'entretien 16
Pneus, pression 32
Purge de l'embrayage hydraulique 38
Purge du circuit de refroidissement 35
Recherche de pannes 43
Réglage de base de la partie-cycle en fonction du poids du pilote 22
Réglage du câble de gaz 37
Réglage de la compression de la fourche 10
Réglage de la course à vide de la poignée de frein 28
Réglage de la détente de la fourche 10
Réglage de la détente de l'amortisseur (SX, MXC, EXC)…11
Réglage de la position de base de la poignée d'embrayage...38
Réglage de la position de la pédale de frein 29
Réglage de la position du guidon 24
Réglage de la précontrainte de la fourche (SX) 21
Réglage de la vis de ralenti 39
Remarques de principe concernant les freins à disque KTM..27
Remise en service après stockage 45
Remplacement d'une ampoule de phare/veilleuse 34
Remplacement de la fibre de verre du pot terminal 36
Remplacement des plaquettes à l'avant 29
Remplacement des plaquettes de frein à l'arrière 30
Robinet d'essence 8
Schémas de câblage. Appendice
Selecteur 9
Starter 8
Stockage 45
Système de refroidissement 35
Témoins 6
Travaux d'entretien : partie cycle et moteur 20
Type et numéro de moteur 5
Usure de la chaîne 26
Vérification des plaquettes de frein à l'arrière 30
Vérification des plaquettes de frein à l'avant 28
Vérification du niveau de liquide de frein à l'arrière 29
Vérification du niveau du liquide de frein avant 28
Vérification du réglage du câble de décompresseur à main...37
Vérification et réglage des roulements de direction 20
Vérification/réglage du capteur 32
Vérifier la tension des rayons 31
Vidange 41
Vidange de la cuve du carburateur 40
Vis de purge de la fourche 21
| Deutsch | Englisch | Italienisch | Französisch |
| 1 Scheinwerfer | 1 headlight | 1 faro | 1 phare |
| 2 Stecksicherung 10A | 2 fuse 10 A | 2 fusible 10A | 2 fusible 10A |
| 3 Lichtschalter | 3 light switch | 3 interr della luce | 3 interr d' eclairage |
| 4 Spanningsbegrenzer | 4 voltage limiter | 4 regol di tens | 4 regulator |
| 5 Generator | 5 generator | 5 dinomo | 5 generator |
| 6 Zündspule | 6 ignition coil | 6 bobina d'accens | 6 bobine d'allumage |
| 7 Zündkerze | 7 spark plug | 7 candela | 7 bougie |
| 8 Schlußlicht | 8 rearlight | 8 fanale posteriore | 8 feu arriere |
| 9 3-pol Stecker | 9 multip cont plug (3) | 9 connectore a 3 poli | 9 connect multiple (3) |
| 10 CDI-Einheit | 10 CDI-unit | 10 CDI-seatola | 10 CDI-unite |
| 11 Startrelais | 11 starter relay | 11 rele d'avviamento | 11 relais de demarreur |
| 12 4-pol Stecker | 12 multip cont plug (4) | 12 connectore a 4 poli | 12 connect multiple (4) |
| 13 Start/Not Aus | 13 startsw /run off | 13 disinteritor/partire | 13 ba de dem/arr d'urg |
| 14 Startermotor | 14 starter engine | 14 mot d'avviamento | 14 demarreur electrique |
| 15 Batterie 12V 4Ah | 15 battery 12V 4Ah | 15 batteria 12V 4Ah | 15 batterie 12V 4Ah |
| 16 Lüfteranschluss | 16 fan connection | 16 connett ventilatore | 16 connect ventilateur |
| 17 Impulsgeber | 17 pulser coil | 17 trasmett d'impulsi | 17 generateur d'impuls |
| 18 2-pol Stecker | 18 multip cont plug (2) | 18 connectore a 2 poli | 18 connect multiple (2) |
| bl blau | bl blue | bl blu | bl bleu |
| br braun | br brown | br marrone | br brun |
| ge gelt | ge yellow | ge giallo | ge jaune |
| gr grau | gr grey | gr grigio | gr gris |
| g grün | g green | g verde | g vert |
| o orange | o orange | o arancione | o orange |
| r rot | r red | r rosso | r rouge |
| s schwarz | s black | s nero | s noir |
| v violett | v violet | violetto | v violet |
| w weiβ | w white | w bianco | w blanc |
| Spanisch |
| 1 faro |
| 2 fusible prin 10A |
| 3 interruptor d'luz |
| 4 regulator de tension |
| 5 generator |
| 6 bobina de encendido |
| 7 bujia |
| 8 luz de trasera |
| 9 conect multiple (3) |
| 10 unidad cai |
| 11 rele de arranque |
| 12 conect multiple (4) |
| 13 bott de arr par de u |
| 14 motor de arranque |
| 15 batteria 12V 4Rh |
| 16 conductor ventilador |
| 17 generado de tension |
| 18 conector multiple(2) |
| bl azul |
| br marron |
| ge amarillo |
| gr gris |
| g verde |
| o naranja |
| r rojo |
| s negro |
| v violeta |
| w bianco |
MXC without lights
| Deutsch | English | Italienisch | Französisch |
| 1 Scheinwerfer | 1 headlight | 1 faro | 1 phare |
| 2 Standlicht | 2 position light | 2 luce di posizione | 2 feu de position |
| 3 Blinker li vo | 3 turn indic. left fr. | 3 lampegg ant. sn. | 3 clignoteur av gauche |
| 4 Blinker re vo | 4 turn indic. right fr. | 4 lampegg ant. dx. | 4 clignoteur av.droit |
| 5 Tacho | 5 speedometer | 5 tachimetro | 5 compteur vitesse |
| 6 Fernlichtkontrolle | 6 high beam indicator | 6 spia abbagliante | 6 temoin feu route |
| 7 Blinkerkontrolle | 7 turn indicator | 7 spia lampeggiatori | 7 temoin de clignoteur |
| 8 4-pol. Stecker | 8 multip.cont.plug (4) | 8 connettore a 4 poli | 8 connect multiple (4) |
| 9 Start / Not Aus | 9 startsw./run-off | 9 disinteritor/partire | 9 ba. de dem./arr.d'urg |
| 10 zum Kombischalter | 10 to combinat. switch | 10 multicomando | 10 commodo |
| 11 Bremslichtsch. vo | 11 stoplight switch f. | 11 int. luce arresto ant | 11 contact de stop av. |
| 12 Bremslichtsch. hi | 12 stoplight switch r. | 12 int. luce arresto post | 12 contact Harr. de stop |
| 13 Horn | 13 horn | 13 clacson | 13 klaxon |
| 14 Blinkgeber | 14 turn indicator | 14 trasmett. di lampeg. | 14 centrale clignot. |
| 15 CDI-Einheit | 15 CDI-unit | 15 CDI-seatola | 15 boitier CDI |
| 16 Zündkerze | 16 spark plug | 16 candela | 16 bougie |
| 17 Zündspule | 17 ignition coil | 17 bobina d'accens. | 17 bobine d'allumage |
| 18 Generator | 18 generator | 18 dinamo | 18 generateur |
| 19 Impulsgeber | 19 pulser coil | 19 trasmett d'impulsi | 19 generateur d'impuls |
| 20 Spanningsregler | 20 voltage regulator | 20 regol. di tens. | 20 regulateur |
| 21 Startrelais | 21 starter relay | 21 rele d'avviamento | 21 relais de demarreur |
| 22 Stecksicherung 10A | 22 fuse 10A | 22 fusibile 10A | 22 fusible 10A |
| 23 6-pol. Stecker | 23 multip.cont.plug (6) | 23 connettore a 6 poli | 23 connect multiple (6) |
| 24 Blinker li hi | 24 blinker left rear | 24 lampegg post. sn | 24 clign. arr. gauche |
| 25 Blinker re hi | 25 blinker right rear | 25 lampegg post. dx. | 25 clign. arr. droite |
| 26 Brems-Schlußlicht | 26 rear-stoplight | 26 fanal post.di freno | 26 feu arr. et de stop |
| 27 Blinkerschalter | 27 blink switch | 27 int. lampeggiatori | 27 contact.d.clignoteur |
| 28 Startermotor | 28 starter engine | 28 mot. d'avviamento | 28 demrreur electrique |
| 29 3-pol. Stecker | 29 multip.cont.plug (3) | 29 connettore a 3 poli | 29 connect multiple (3) |
| 30 Batterie 12V 4Ah | 30 battery 12V 4Ah | 30 batteria 12V 4Ah | 30 batterie 12V 4Ah |
| 31 2-pol. Stecker | 31 multip.cont.plug (2) | 31 connettore a 2 poli | 31 connect multiple (2) |
| 32 Lüfteranschluss | 32 fan connection | 32 connett.ventilatore | 32 connect.ventilateur |
| Deutsch | Englisch | Italienisch | Französisch | Spanisch |
| bl blau | bl blue | bl blu | bl bleu | bl azul |
| br braun | br brown | br marrone | br brun | br marron |
| ge gelb | ge yellow | ge giallo | ge jaune | ge amarillo |
| gr grau | gr grey | gr grigio | gr gris | gr gris |
| g grün | g green | g verde | g vert | g verde |
| o orange | o orange | o arancione | o orange | o naranja |
| r rot | r red | r rosso | r rouge | r rojo |
| s schwarz | s black | s nero | s noir | s negro |
| v violett | v violet | v violetto | v violet | v violeta |
| w weiß | w white | w bianco | w blanc | w bianco |
