MODE D'EMPLOI CK3100 PARROT
La technologie Bluetooth permet d’établir des transmissions voix et données via une liaison radio à courte distance. Elle peut relier un large éventail de matériels électroniques sans cable et permet d’étendre les possibilités de communication des téléphones mobiles.
Basée à Paris, créée en 1994 par Henri SEYDOUX, Parrot S.A fait partie des sociétés à forte croissance. Depuis l'origine, ses spécialités sont les technologies liées à la reconnaissance vocale et au traitement du signal pour les télécoms et l'automobile.
Le Car Kit Parrot CK3100 vous permet d'utiliser votre téléphone en voiture
avec le meilleur confort et la meilleure sécurité possible. Les noms de vos correspondants apparaissent à l'écran. Votre répertoire est accessible depuis l'écran de contrôle. L'aide vocale et la reconnaissance vocale vous permettent de l'utiliser sans lâcher votre volant.
Votre conversation s'effectue à travers les haut-parleurs de votre véhicule.
Fonctionnalités
Sur l'écran, vous disposez du réseau de votre téléphone.
■ Affichage du nom de l'appelant. Reconnaissance vocale. Contrôle du volume. Coupure de l'autoradio. Gestion du double appel. Décrocher et raccrocher par commandes vocales.
Contenu de l'emballage
Ecran LCD
Cable d'alimentation
Boîtier électronique Microphone
Cable mute
■ Notice d'utilisation
Installation du boîtier électronique
Le système du CK3100 est équipé de 4 sorties :
■ autoradio ■ Alimentation ■ Ecran LCD ■ Microphone Il est recommandé d'installer tous les câbles avant de fixer le boîtier du système. Chaque câble fourni dispose d'un connecteur différent pour ne pas risquer de mauvais branchements.
Le boîtier ne doit pas être installé près du chauffage ou de la climatisation. Veillez à ce qu'il ne soit pas exposé au soleil. Évitez de l'installer derrière des parois métalliques qui pourraient altérer la qualité de la liaison Bluetooth.

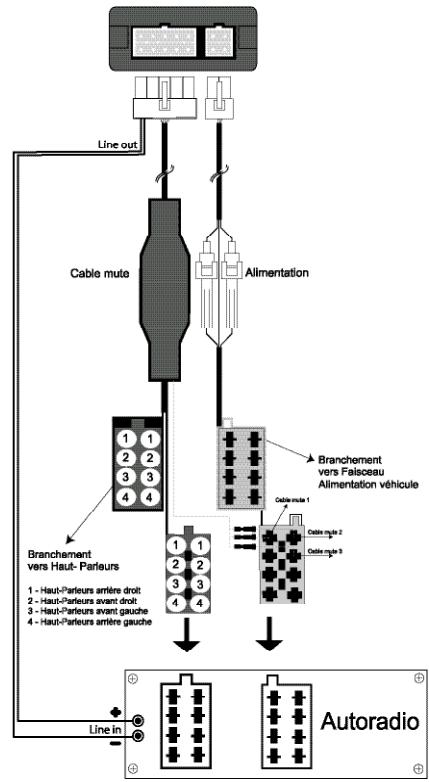

Installation du câble autoradio
Le câble mute est équipé de connecteurs ISO de couleur noire et d'une sortie "line out".
Autoradio avec entrées "line in
Utilisez de préférence ce type de connexion en reliant les fils marron et vert ainsi que le fil jaune du "mute" à l'arrière de votre autoradio.
Autoradio avec connecteurs "ISO
Déconnectez les faisceaux audio et alimentation de l'autoradio. Reliez les connecteurs femelles du câble antenne et du câble d'alimentation à l'autoradio.
Reliez les faisceaux audio et alimentation du véhicule aux connecteurs mâles.
Si l'autoradio est équipé d'une entrée Mute, reliez le fil jaune du câble mute à l'une des entrées "Mute in" 1, 2 ou 3.
Autoradio sans connecteurs "ISO
Vous devez vous procurer un câble adaptateur “ISO”.
Installation du câble d'alimentation
Le fil rouge du câble d'alimentation doit être connecté au 12V permanent, le fil orange au 12V après-contact et le fil noir à la masse. Vérifiez le schéma électrique du faisceau d'alimentation ISO de l'autoradio.
Sur certains véhicules, il est nécessaire d'inverser les positions des fils rouge et orange.
Cette opération s'effectue simplement en inversant les portes-fusibles.
- Ne connectez pas le fil orange au 12V permanent, vous risqueriez de provoquer la décharge de la batterie du véhicule.
Microphone :
Le microphone doit être dirigé vers le conducteur et peut être installé :
Entre le pare-soleil et le rétroviseur intérieur.
Sur l'écran LCD.
Écran LCD:
L'écran peut être installé de différentes façons.
Jumelage et première utilisation
Lors de la première mise sous tension, il est nécessaire de jumeler votre téléphone avec le kit mains-libres.
Activez Bluetooth sur votre mobile
■ Effectuez une recherche de périhériques : Pour plus d'informations, réferez-vous à la notice de votre téléphone (Chapitre jumelage) ATTENTION Carteine telshones utilisant Plutoc Ou rendez-vous sur le site www.parrot.biz Accueil / Support Client / Télécharger Une fois détecté, "Parrot CK3100" s'affiche sur votre téléphone. Sélectionnez "Parrot CK3100" Entrez le code de liaison 1234 et validez. ■ “Jumelage en cours” s'affiche sur le CK3100 ■ "Jumelage terminé" s'affiche sur l'écran, une fois le jumelage réussi.
Le CK3100 se connecte alors à votre téléphone. Une fois connecté, le logo Bluetooth s'affiche à l'écran (excepté les téléphones dotés du profil Headset).
Pour certains appareils il faut se reporter à la page 12 "jumeler un téléphone"
Avec certains téléphones, le nom de votre mobile, le niveau de batterie et le réseau s'affichent à l'écran.
Les menus sont désormais accessibles et leur nom est énoncé par le kit mains-libres;
Dès lors, vous êtes connecté au kit mains-libres et pouvez l'utiliser pour communiquer.
Recevoir un appel : Appuyez sur le bouton vert du kit mains-libres pour décrocher.
Raccrocher : Appuyez sur le bouton rouge du CK3100.
Messagerie : Vous avez la possibilité d'accéder aux fonctions de votre messagerie depuis le kit mains-libres.
Cliquez sur la molette en cours de communication.
Un menu apparait et vous permet de sélectionner un chiffre puis de le valider. Le retour à l'écran de communication se fait par la sélection de la flèche.
Fonction Bis : Appuyez longuement sur la touche verte du kit mains-libres pour rappeler le dernier numéro composé. Volume en communication : Réglez le volume de la communication en tournant la molette.

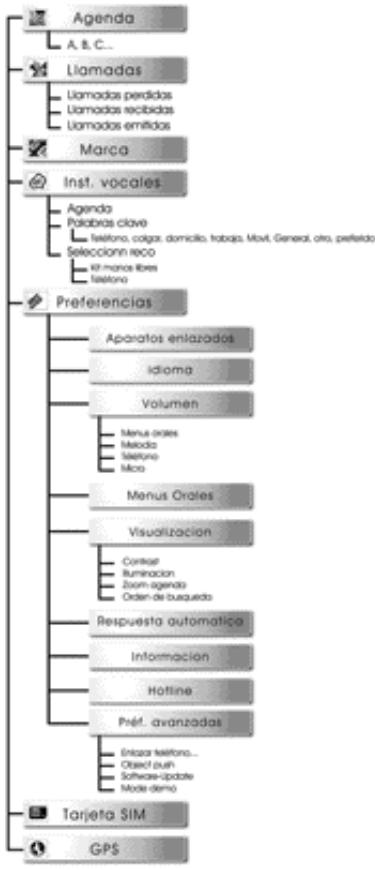

Le menu du CK3100 se compose des rubriques suivantes : répertoire, journal d'appels, numérotage, commandes vocales, préférences, carte SIM, GPS.
Répertoire
La synchronisation de votre réseau téléphonique avec le CK3100 est l'une des fonctions innovantes de ce kit mains-libres. Cette synchronisation est automatique avec de nombreux téléphones.
Si celle-ci n'est pas automatique, vous avez la possibilité de transférer par Bluetooth vos contacts du téléphone vers le kit. Reportez-vous à la section "Envoi de contacts par Bluetooth" (ou "object push") sur la notice d'utilisation de votre téléphone. La réception des contacts par Bluetooth est disponible pour les Sony Ericsson P800/P900 et les smartphones si le jumelage est réalisé dans le mode correspondant (reportez-vous à l'encadré "ATTENTION" du chapitre "Jumelage").
Une fois vos contacts transférés sur le kit, vous pouvez accéder à la fonction de reconnaissance vocale disponible dans le menu "Commandes vocales".
Appel depuis le répertoire
Vous avez la possibilité de lancer un appel depuis le menu répertoire.
Sélectionnez répertoire ■ Sélectionnez une dette à l'aide de la molette ■ Validez en appuyant sur la molette Une fois le contact choisi : ■ Le bouton vert compose le numéro par défaut.
La molette permet de choisir parmi les différents numéros du contact. ■ Appuyez sur le bouton vert pour appeler.
Cette rubrique affiche la liste des appels et se divise en 3 sous-menus : appels manqués / appels reçus / appels émis.
■ Sélectionnez le contact désiré ■ Appuyez sur la molette ou sur le bouton vert pour le rappeler.
Numéroter
Composez un numéro d'appel en tournant la molette vers la droite ou la gauche. Effacer une info.:
Appuyez sur l'icône corbeille pour effacer le dernier chiffre.
Appuyez sur la molette pour sélectionner un chiffre. L'icône corbeille permet d'effacer le dernier chiffre. Une fois le numéro composé, appuyez sur le bouton vert pour lancer l'appel.
Commandes vocales
Ce menu permet de programmer la reconnaissance vocale du kit mains-libres. Il se divise en 3 sous-menus : répertoire / mots-clés / sélection reco. vocale.
Pour attribuer une empreinte vocale à un contact, CHOISSEZ une dette:
■ Sélectionnez le nom en cliquant sur la molette. Une fois le nom choisi, cliquez sur la molette pour débuter l'apprentissage. Suivez les instructions qui s'affichent sur l'écran. Une fois l'empreinte vocale attribuée, une bulle s'affiche sur la droite du nom.
Mots-clés
Les mots-clés du CK3100 sont : téléphone, raccrocher, domicile, travail, mobile, général, autre et préféré.
Téléphone: Permet de décrocher un appel ou de démarrer la reconnaissance vocale.
Raccrocher: Met fin à la communication.
Domicile, bureau, mobile, général, autre, préféré : mots-clés par numéro de téléphone Ces mots-clés permettent de sélectionner le numéro désiré lorsqu'un contact en comprend plusieurs. La séquence d'apprentissage est identique à celle des contacts.
Tous les mots-clés doivent être préalablement appris pour qu'ils soient validés.
Sélection du type de reconnaissance vocale
La reconnaissance du CK3100 est plus complète que celle des téléphones et fonctionne en milieu bruyant.
Reco car-kit : empreintes vocales enregistrées dans la mémoire du kit mains-libres.
Reconnaissance vocale : empreintes vocales enregistrées dans la mémoire du téléphone.
Passer un appel par reconnaissance vocale
■ Appuyer sur le bouton vert, ou alors dire "Téléphone" si le mot-clé "Téléphone" est enregistré. ■ Après le bip sonore, prononcez le nom de votre contact. ■ Le CK3100 répète le nom en cas de réussite, sinon offre une deuxième tentative après un bip. ■ Si le contact possède un seul numéro de téléphone, le CK3100 appelle le correspondant.
■ Si le contact possède plusieurs numéros et les mots-clés par numéro de téléphone sont enregistrés, le CK3100 propose de reconnaître le mot-clé associé au numéro après un bip.
Ce menu vous permet de personnaliser le CK3100.
Appareils jumelés
Liste : Vous pouvez accéder à la liste des périphériques qui ont été jumelés avec le CK3100.
Vous avez la possibilité de connecter, déconnecter, ou de supprimer de la mémoireYOUR.
Attention
Si vous supprimez un appareil, toutes les empreintes vocales qui y sont attribuées seront effacées.
Sélectionnez la langue souhaitée. Validez en cliquant sur la molette.
Si vous sélectionnez “automatique”, le kit mains-libres se synchronise avec la langue de votre carte SIM. (cette option n'est disponible que sur certains appareils)
Cette option vous permet de régler le volume des messages annoncés par le kit mains-libres et des empreintes vocales que vous avez enregistrées.
Sonneries et microphone :
Ces options vous permettent de régler le volume de la sonnerie et du microphone.
Téléphone:
Cette option vous permet de régler le volume de la communication.
Cette fonction permet d'activer ou de désactiver l'aide vocale des menus.
Les menus seront énoncés par la voix de l'opératrice dans la langue sélectionnée.
Affichage
3 rubriques vous permettent de personnaliser l'affichage :
Contraste et éclairage :
Utilisez la molette pour le niveau souhaité et validez en cliquant sur celle-ci.
Zoom répertoire :
Permet de sélectionner la résolution du texte affiché dans les menus "répertoire et journal d'appels".
Sélectionnez le mode 2 lignes ou 3 lignes.
Validez en cliquant sur la molette.
Réponse automatique
Activer/désactiver le décrochage automatique
Version logicielle :
Version du logiciel de l'affichage / Mémoire libre.
Notre hot-line se tient à votre disposition. Vous pouvez la contacter par mail ou par téléphone. Connectez-vous sur www.parrot.biz pour plus d'informations.
Preferences avancees
Ce menu donne accès aux rubriques suivantes : jumeler un téléphone, object push, mise à jour logiciel par Bluetooth, mode démo.
Jumeler un téléphone
Certains téléphones nécessitent une configuration particulière de votre kit mains-libres avant de réaliser le jumelage. (par exemple Sony Ericsson P900, PDA sous Windows CE) Sélectionnez l'entrée correspondante à votre téléphone, puis jumelez votre appareil lorsque le CK3100 affiche “Jumelez votre téléphone”.
Certains téléphones peuvent nécessiter une configuration particulière de votre kit main libre avant de réaliser un envoi de contacts. (Si votre téléphone n'affiche pas votre kit dans la liste des appareils vers lesquels un envoi de contacts peut être effectué, activez l'option "Toujours actif".)
Attention, cette configuration de votre kit peut provoquer des mauvais fonctionnements avec certains téléphones. Nous vous recommandons de revenir en mode "Automatique" lorsque vous avez effectué les envois de contacts.
Mise à jour logiciel
Activez cette option lorsque vous effectuez une mise à jour par bluetooth de votre kit, à partir d'un ordinateur personnel. Cette option sera automatiquement désactivée au redémarrage de votre kit.
Rendez-vous sur notre site web pour plus d'informations : www.parrot.biz
Mode démo
Lancer une démo du kit mains-libres.
Un redémarrage du carkit est nécessaire pour désactiver ce mode
GPS CK3300 - CK3500
Les kits CK3300 et CK3500
embarquent un module GPS
(Global Positioning System) donnant accès à la position instantanée
du véhicule. Cette information est disponible par Bluetooth sur
un canal accessible par la plupart des PDA et des smartphones.
Connexion au service GPS
Si vous disposez d'une application de navigation sur votre PDA ou smartphone, il vous
suffit de jumeler ce périphérique avec le CK3X00, et d'avoir une connexion série vers le port GPS. Certaines applications
navigation vous permet directement de sélectionner comme source GPS Bluetooth.
Sur votre appareil, la configuration GPS à désir est NMEA 0183v2 9600, dans le cas où il est nécessaire de fournir cette information. Une fois connecté, une icône GPS est visible sur l'écran du CK3X00.
Indications vocales de votre navigation
Les CK3X00 équipés de module GPS vous permettent, une fois le service GPS connecté, d'écouter les indications sonores de votre logiciel de navigation sur les haut-parleurs de votre voiture. Notre navigation
se fera ainsi dans de meilleures conditions (Cette fonctionnalité n'est disponible qu'avec certain logiciel de navigation). Pour se faire, il suffit d'ouvrir depuis votre PDA ou smartphone le service Oreillette/Headset qui est disponible sur le car-kit.
Si vous désirez lancer un appel ou répondre à un appel entrant, ce service est automatiquement fermé puis réouvert pour vous permettre d'utiliser les fonctionnalités de téléphonie dans les IRMes.
Vous pouvez dans cette rubrique désactiver complètement le service GPS pour éviter que quelqu'un ne se connecte à ce service. La section Informations précise la configuration GPS et le périphérique actuellement connecté à ce service s'il est activé.
GSM embarqué - CK3500
Le CK3500 embarque un module GSM/GPRS classe 8/10.
La présence de ce module vous permet d'utiliser le SIM Access Profile (SAP)
de votre téléphone ou bien d'utiliser votre CK3500 directement comme téléphone de voiture, sans téléphone Bluetooth, avec seulement une carte SIM physique. Il vous permet d'utiliser également votre kit comme point d'accès Internet en utilisant le GPRS.
Le SIM Access Profile (SAP) permet d'utiliser les informations de votre carte SIM personnelle par Bluetooth. Vous tirez ainsi bénéfice de l'antenne GSM du CK3500 et vous économisez la batterie de votre téléphone Bluetooth.
Jumelage
Pour des raisons de sécurité, la procédure de jumelage d'un téléphone SAP est différente.
Vous devez sélectionner la section SIM
Accès Phone dans le menu "Préférences" / "Pref. avancées" / "Jumeler Téléphone".
Un code à 16 chiffres s'affiche sur l'écran du CK3500 qui est le code de liaison à saisir sur votre téléphone SAP.
Si le CK3500 a besoin du code PIN de votre carte SIM personnelle, il vous demandera de l'entrer.
Fonctionnement
Le mode SIM Access est activé par défaut si votre téléphone le supporte.
Le CK3500 utilisera ce mode dès la détection de votre téléphone en MAINENANT LA CONTINUITE DE SERVICE.
Le fonctionnement de l'interface est le même que pour la téléphonie Bluetooth.
La rubrique carte SIM
Cette rubrique vous permet d'insérer/modifier le code PIN de votre carte SIM personnelle ou de désactiver le mode SIM Access Profile.
Determinados Téléphones requirent un ajuste particulier du seu «kit-de-mains-libres» avant de se emparelher (Porexemple o SonyEricssonP900, PDA no WindowsCE)
