| Type de produit | Convecteur à pétrole |
| Marque | ZIBRO |
| Modèle | RS145E |
| Puissance calorifique maximale | 3400 W |
| Combustible recommandé | Zibro Plus Extra ou Zibro Plus Kristal (pétrole pur, haute qualité) |
| Consommation de combustible | 0,325 L/h (260 g/h) |
| Capacité du réservoir amovible | 5,5 L |
| Autonomie | Minimum 17 heures |
| Volume de pièce recommandé | 80 à 120 m³ |
| Allumage | Électrique (piles 2x LR20, 1,5 V, taille D) |
| Ventilateur intégré | Oui, alimentation secteur 220 V AC / 50 Hz |
| Dimensions (L × P × H) | 586 × 304 × 489 mm |
| Poids | 14,5 kg |
| Sécurité | Dispositif E-Guard (alerte niveau combustible), touche d'arrêt d'urgence, brûleur vertical amovible |
| Ventilation requise | Ouverture minimale de 50 cm² pour entrée et sortie d'air |
| Entretien | Nettoyage du filtre à combustible, remplacement de la mèche, changement des piles |
| Garantie | 2 ans (hors consommables : mèche, piles, allumeur, pompe) |
| Accessoires inclus | Pompe à main, bouchon de transport, bouchon "ouverture main propre", piles, manuel |
| Pièces sujettes à usure | Mèche (type C), piles, allumeur, pompe |
| Transport | Utiliser le bouchon de transport, transporter en position verticale |
| Stockage hors saison | Vider le réservoir, nettoyer le filtre, retirer les piles, stocker à l'abri de la poussière |
FOIRE AUX QUESTIONS - RS145E ZIBRO
Questions des utilisateurs sur RS145E ZIBRO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage d'appoint au format PDF gratuitement ! Retrouvez votre notice RS145E - ZIBRO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RS145E de la marque ZIBRO.
MODE D'EMPLOI RS145E ZIBRO
Nous vous remercions de la confiance que vous avez bien youlu temoigner à notre marque enCHOISILLANT un convecteur à petrole Zibro Kamin. Vous venez d'acquérir un produit de qualite, qui vous donnera entiere satisfaction durant de très nombreuses années. A condition, bien sur, de respecter les consignes d'utilisation. C'est pourquoit nous vous invitons vivement à consulter ce manuel afin d'assurer à votre convecteur Zibro Kamin Laser une durée de vie optimale.
Les produits Zibro Kamin sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.
Nous vous souhaitons beaucoup de chaleur et de comport avec votre Zibro Kamin.
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.
2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR ZIBRO KAMIN.
3 POUR LIRE, DEPLIEZ LA DERNIÈRE PAGE.
L'UTILISATION
DANS LES GRANDES LIGNES
Voici, dans les grandes lignes, la marche à suivre pour utiliser votre convecteur à petrole. Le MANUEL D'UTILISATION (page 5 et suivantes) reprend chaque étape en détaill.
1 Retirez les différents emballages (voir le chapitre A, fig. A).
2 Remplissez le réservoir amovible 9 et attendez 30 minutes avant d'allumer le convecteur à petrole (voir le chapitre B, fig. I).
3 Placez les piles dans leur logement (voir le chapitre A, fig. F).
4 Vérifiez le positionnement du brûleur ④ celui-ci doit être vertical (voir le chapitre A, fig. E).
5 Allumez le convecteur en tournant à fond le bouton de réglage de flamme ② à droite puis en appuyant doucement sur la touche d'allumage ③ (voir chapitre C, fig. K et L).
6 Laissez brûler le convecteur à petrole 10 à 15 minutes avant de régler le convecteur (voir le chapitre D).
7 Eteignez le convecteur à petrole (voir le chapitre E ).
Le replissage du réservoir doit se faire (sécurité contre l'incendie):
- soit appeareil à l'arrêt,
- soit dans un autre local que celui où est installé le chauffage,
-
dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réserve rechargé en dehors de toute source de chaleur ou de deux nus.
-
Voiture convecteur dégagera une odeur de 'neuf' en chauffant pour la première fois.
- Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
- Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
- Si vous chauffez au Zibro Plus vous étes assurés d'avoir un combustible de bonne qualité et conforme à l'arrêté du 8/1/1998 relatif aux caractéristiques du combustible liquide pour apparèils mobiles de chauffage.
- Si vous changez de marque et/ou de type de petrole, vous doivent d'abord vous assurer que le convecteur à petrole consomme entièrement le combustible présente.
ÉLÉMENTS
IMPORTANT
1 Touche de sécurité (pour l'arrêt d'urgence)
Bouton de réglage de hauteur de la flamme
3 Touche d'allumage
4 Brûleur
Poignée du brûleur
Indicateur du combustible
Grille
8 Couvercle du réservoir amovible
9 Réservoir amovible
10 Jauge de combustible du réservoir amovible
11 Verouillage
12 Allumeur
18 Logement de piles
14 Ventilateur
15 Touche ON/OFF ventilateur
16 Afficheur numérique
Cordon d'alimentation electrique
CE QUE VOUS DEVEZ SAVOIR AU PREALABLE:
Seul un combustible approprié vous garantit un usage sür et durable de votre convecteur.
Vous pouvez trouver le bouchon main propre à l'arrière du convecteur. Celui-ci sert à ouvrir le bouchon du réservoir en évitant d'avoir les mains sales.
Vous trouvrez ce bouchon de transport séparément dans le carton. Pour transporter le convecteur dans votre vehicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!
AÉRZ TOUJOURS SUFFISAMMENT
Quel que soit le modèle, vous devez toujours prévoir une piece de volume minimal afin d'utiliser le convecteur en toute sécurité, sans aération supplémentaire. Si le volume de la piece est plus petit que celui préconse, vous devez toujours entrebailler une fenêtre ou une porte (± 2,5 cm). Il est important que chaque piece où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm² pour chaque orifice). N'utilise pas votre convecteur dans les pieces insuffisamment aérées ou situées au-dessous du niveau du sol et/ou au-dessus de niveau plus haut que 1500 mètres, ni dans les caravanes, les bateaux et les cabines de vehicules. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre revendeur.
Votre convecteur a été uncon pour fonctionner avec du petrole pur, de haute qualité et dénué d'eau, comme Zibro Plus Extra et Zibro Plus Kristal. Seuls ces combustibles vous assureront une combustion propre et optimale. Un combustible de moinsonne qualité peut se traduire par:
un dépot de carbone excessif sur la mèche
une combustion imparfaite
une réduction de la durée de vie du convecteur
un dégagement de fumée et/ou de mauvaise odeur
un dépôt sur la grille ou le manteau
Un combustible approprié est donc essentiel pour un usage sûr et durable de votre convecteur.
Consultez toujours votre revendeur le plus proche sur le combustible approprié pour votre convecteur à petrole.
MANUEL
A
INSTALLATION DU CONVECTEUR
1 Retirez avec précaution votre convecteur du carton et vérifiez-en le contenu. En plus du convecteur, vous doivent disposer:
de piles
d'une pompe à combustible
d'un bouchon de transport
d'un bouchon "ouverture main propre"
du present manuel d'utilisation

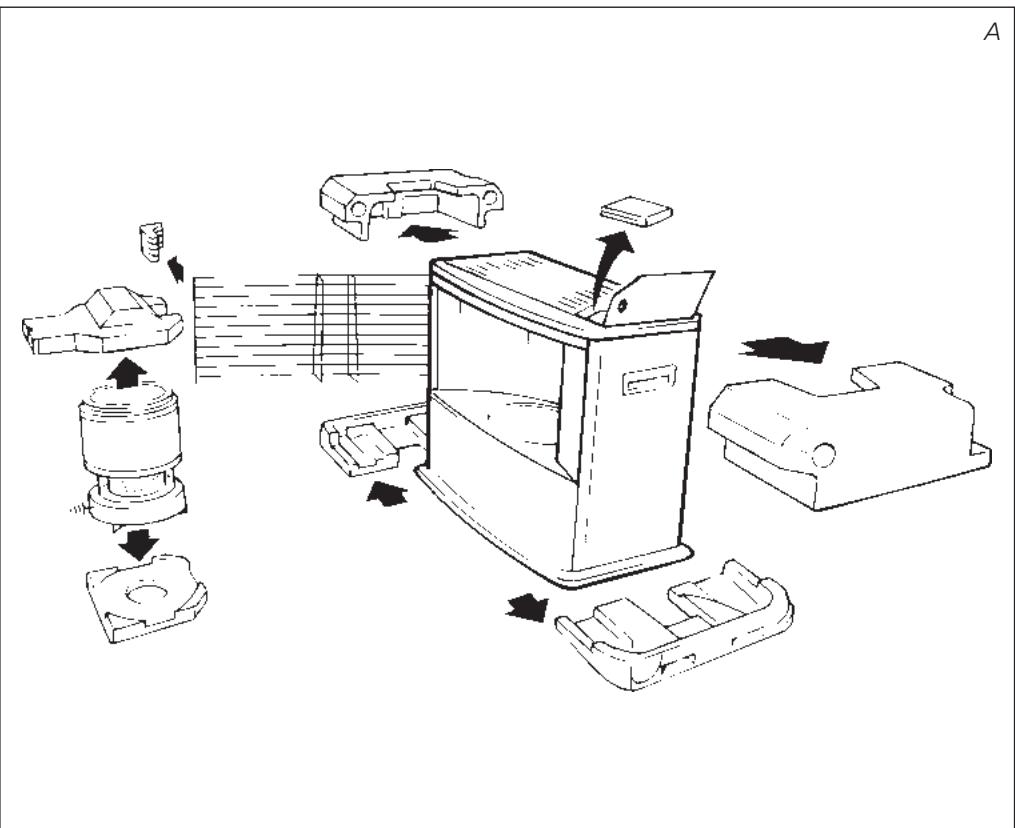

Conserve le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.
Retirez les calages de protection :
Retirez la cale de maintien en polystyrene au niveau de la grille ⑦. Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant.
Retirez la cale de maintain en polystyrene au dessus du brûleur en la poussant vers le bas et dégagez-la du convecteur (fig. C).
Retirez le brûleur du convecteur et dégagez-en le matériel d'emballage present sous le brûleur (fig. D).
Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l'aide de la poignée ⑤, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. E). Fermez la grille.
Ouvrez le couvercle du réservoir amovible 8 et retirez la cale de carton.
Remplissez le réservoir amovible en suivant les instructions du chapitre B.
Placez les piles dans leur logement 18, situé à l'arrière du convecteur à petrole (fig. F). Faites attention aux pôles + et -.

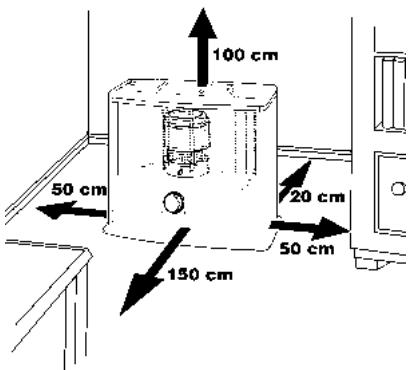

La surface du sol doit être plane. Déplacez le convecteur s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objecteur quelsconque.
Votre convecteur est maintainant prêt à l'emploi.
B
REMLISSAGE DU COMBUSTIBLE
Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procedez comme suit:
Assurez-vous que le convecteur est eteint.
2 Soulevez le couvercle 8, dégagez le réservoir amovible 9 et retirez-le du convecteur (fig. G). Attention! quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir, à l'aide du bouchon "ouverture main propre" (fig. H).

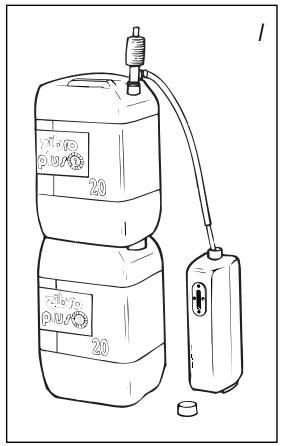

3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réserveir amovible (fig. 1). Introduisez le tuyau flexible dans l'orifice du réserveir amovible.
4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite).
5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe.
6 Lors du replissage, observez attentivement la jauge du niveau de combustible (fig. 1). Si celle-ci est pleine, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche). Ne replissez jamais trop le réservoir,URTout si le combustible est très froid (en chauffant, le combustible se dilate).
7 Ne laïsez pas le combustible encoreprésent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir, à l'aide du bouchon "ouverture main propre". Essuyez le combustible évientuelles renversé.
8 Vérifiez que le bouchon du réservoir est bien visse. Remettez le réservoir amovible dans le convecteur (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.
C ALLUMAGE DU CONVECTEUR
Au début, un convecteur à petrole neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre convecteur la première fois à l'extérieur de l'espace habitable.
Si vous utilisez le convecteur pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela permet à la mèche de s'imbiber de combustible. Procedez de la même manière lors d'un changement de mèche.
Avant d'allumer le convecteur, vérifiez toujours l'indicateur du combustible pour savoir si vous doivent complir le réservoir amovible.
Allumez toujours le convecteur en vous servant de son allumage électrique. N'utilisez jamais d'allumentes ou de briquet.
Procedez comme suit:
1 Tournez le bouton de réglage de flamme ② à droite jusqu'à la butée (fig. K). En exerçant une petite pression, vous pourriez faire tourner le bouton de réglage de flamme un peu plus; ce dernier revient cependant tout seul par effet ressort. Ainsi, vous mettez la mèche dans la position plus élevé et le système de protection en service.
2 Appuyez sur la touche d'allumage ③ (fig. L) mais pas trop fort. Dès qu'une petite flamme apparait dans le brûleur 4, vous pouvez relâcher la touche d'allumage.
Après allumage du convecteur, vérifie toujours que le brûleur 4 est bien vertical en le bougeant légèrement à l'aide de la poignée ⑤ vers la gauche et vers la droite (fig. E). Cela doit s'effectuer sans force. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.
D RÉGLAGE DU CONVECTEUR
Après allumage du convecteur, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si le convecteur fonctionne bien. Attendez que la flamme soit visible dans le cylindre en verre avant d'effectuer le réglage. Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu'une flamme trop BASSE entraine la formation d'odeur et d'usure de la mèche. Les hauteurs maximes et minimales autorisées pour votre flâme sont indiquées (fig. T). Vous pouvez régler la flâme en vous servant du bouton de réglage de la flamme (fig. M).
Si, même après réglage, la flamme reste trop BASSE, vous devez réajuster la hauteur de la mèche (voir le chapitre G).
Les causes possibles d'une flamme trop basse sont:
trop peu de combustible (remplissez le réservoir)
combustible de mauvaise qualité (consultez votre revendeur)
trop peu d'aération (entrebarillez une fenetre ou une porte)
usure de la mêche (consultez votre revendeur, ou changez la mêche, voir chapitre O)
E EXTINCTION DU CONVECTEUR
Laisser le convecteur brûler pendant 1 minute environ en position basse (fig. N). Tournez ensuite le bouton de réglage de flamme à gauche jusqu'à la butée. La flamme s'éteindra après quelques instants.
Dans les cas d'urgence, vous pouvez éteindre le poèle en appuyant sur la touche de sécurité ① (fig. O)
F LA FONCTION DU E-GUARD
Le E-guard veille pour vous au niveau de combustible. Si la lampe témoin rouge clignote dans le panneau indicateur, éteignez le poèle et replisssez le réservoir amovible. La lampe témoin rouge clignote et donne en même temps un signal sonore.
G RÉAJUSTEMENT DE LA HAUTEUR DE LA MÈCHE
Après une certain temps, le combustion ne s'opère plus à une hauteur suffisante (chapitre D). Dans ce cas, vous pouvez régler la hauteur de la mèche pour améliorer la combustion. Pour ce faire, il faut que le poèle soit éteint. Procedez comme suit:
1 Appuyez sur la touche de sécurité ① (fig. O).
2 Tirez le bouton de réglage de flamme du convecteur de manière à ce que le verrouillage soit visible.
3 Mettez la bague plastique entre le pouce et l'index et tirez-la vers l'avant. Tournez la bague de 1 palier plus haut vers la position 2 ou 3 (fig. P). Pressez la bague avec précaution de manière à ce que l'évidement réenveloppe le petit cliquet.
4 Poussez avec précaution le bouton de réglage de flamme ② pour lemettre en place. Cela ne peut s'effectuer que d'une seule manière :voyez l'arrière du bouton pour la bonne position.
Si le réajustement de la hauteur de la mèche ne donne pas l'effet souhaité, vous doivent laisser le poèle brûler la totalité du combustible (chapitre J).
Si la combustion reste quand même faible et votre mèche se trouve entre-temps en position 3, prenez contact avec votre revendeur, ou changez la mèche, voir chapitre O.
H UTILISATION DU VENTILATEUR
Le ventilateur 14 disperse la chaleur plus rapidement dans la pièce. Pour éviter que le ventilateur disperse des odeurs dans la pièce en allumant le poèle, nous vous conseillons de mettre le ventilateur en route après que la flamme ait atteint son hauteur correcte (fig. T).
Pourmettre en route leventilateur,vousdevezproceder comme suit:
1 Branchez la fiche 17 dans la prise de courant.
2 Mettez le bouton ON/OFF du ventilateur 15 sur "ON".
Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous, vous doivent contacter votre revendeur.
L'ALLUMAGE NE MARCHE PAS.
Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. Q).
Les piles ne sont pas assez puissantes pour l'allumage. Changez-les (fig. Q).
Le convecteur a entièrement consommé son combustible ou bien la mèche a été changée. Àpès avoir remis le réservoir amovible en place, attendez 30 minutes avant d'allumer.
Vous avez pousse la touche d'allumage ③ trop fort vers le bas. Poussez moins fort (chapitre C).
L'allumeur 12 est defectueuse. Consultez votre revendeur.
FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR.
Le brûleur 4 n'est pas correctement placé.
Mettez-la bien droit à l'aide de la poignée ⑤ jusqu'à ce que vous puissiez la bouger facilement légèrement à gauche et à droite.
La hauteur de flamme n'a pas ete correctement reglee. Voir la fig. T et les instructions du chapitre D.
Vousetilisez un combustible usage.
Commencez chaque saisson froide avec un combustible neuf.
Vous utilisez un combustible inadapté. Voir LE COMBUSTIBLE APPROPRIÉ.
De la poussière s'est accumulée en dessous du convecteur. Consultez votre revendeur.
La hauteur de flamme n'est pas correcte. Voir chapitre G.
LE CONVECTEUR S'ETEINT LENTEMENT.
Le réservoir amovible est vide. Voir le chapitre B.
Il y a de l'eau dans le réservoir inférieur. Consultez votre revendeur.
Il y a de l'eau dans le filtrre. Nettoyez-le, voir le chapitre G.
Le haut de la mèche s'est durci. Le radiateur doit consommer tout son combustible (chapitre J). Utilisez le propre combustible.
Vousutilizezuncombustibleusage.
Commencez chaque saisson froide avec un combustible neuf.
LE CONVECTEUR BRULE TOUJOURS FAIBLEMENT.
La mèche est trop bajo. Mettez le verouillage un cran plus haut, voir le chapitre G.
allumeur defaillant du fait du filament rompu.
L'allumeur.
Le filtrumbustible
Le convecteur a consommé pratiquement tout le combustible avant d'être de nouveau rempli. ÀpRES avoir placé le réservoir amovible plein, attendez 30 minutes avant d'allumer.
Voir LE COMBUSTIBLE APPROPRIÉ
La piece est insuffisamment aérée. Ouvrez largement une fenêtre ou porte pendant quelques temps, puis laissez-la entreprises.
LE CONVECTEUR BRULE TROP FORT AVEC DES FLAMMES IRREGULIERES.
Vosutilizeuncombustibleinadapté,tropvolatil. VoirLECOMBUSTIBLEAPPROPRIÉ.
La mèche est trop élevé. Mettez le verouillage un cran plus bas, voir le chapitre G.
J À PROPOS DE L'ENTRETIEN
Votre convecteur exige peu d'entretien. Mais vous devez essuyer la poussière et les taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former. Normalement, trois éléments sont sujets à l'usure:
1. LES PILES
Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle. Observez les règles en vigueur dans votre commune concernant les petits déchets chimiques.
2. L'ALLUMEUR
L'allumeur tiendra plus longtemps si vous allumez le poèle de manière appropriée. Changez les piles à temps et voirlez à ne pas enforcer trop fort la touche d'allumage. Si le fil à incandescence est cassé, vous doivent replacer l'allumeur.
3. LA MÉCHE
Pour prolonger la durée de vie de la mèche, vous doivent laisser de temps à autre le convecteur consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de lui-même). Procedez ainsi lorsque vous constatEZ que la flamme devient faible. En consommant totalément son combustible, le radiateur dégage une odeur. Il vous est donc conseillé de le faire à l'extérieur de l'espace habitable.
LE FILTRE COMBUSTIBLE
Vérifiez aussi régulièrement le filtré à combustible:
Enlevez le réservoir amovable ⑨ hors du convecteur puis retirez le filtré à combustible (fig. R). Ayez un chiffon à portée de main pour essuyer le combustible restant. Retirez le filtré à combustible et nettoyez-le avec du petrole ou à l'aide d'une suffflette (ne nettoyez jamais à l'eau!) Remettez le filtré à combustible en place dans le convecteur.
Ne démontez pas vous-même le convecteur. Pour toute réparation eventuelle, contactez toujours votre revendeur.
Avant de proceder à son entretien, laissez le convecteur refroidir.
K ENTREPOSAGE (FIN DE LA SAISON)
A la fin de la salle, nous vous conseillons de faire en sorte que le convecteur consomme la totalité de son combustible puis de l'entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:
1 Allumez le convecteur à l'extérieur de l'espace habitable et laissez-le consommer entièrement son combustible.
2 Laissez le convecteur refroidir.
3 Nettoyez le convecteur à l'aide d'un chiffon sec.
Le filtrumbustible
Bouchon de transport
4 Retirez les piles du convecteur et conservez-les dans un endroit sec.
5 Nettoyez le filtré à combustible (chapitre J).
6 Rangez le convecteur dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saisson suivante. Allumez le convecteur et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saisson avec du combustible neuf. Lorsque vous refaïsez usage de votre convecteur suivez les instructions de nouveau (d'es chapitre A).
L TRANSPORT
Afin d'eviter les fuites de combustible durant le transport du convecteur, vous neccessz prendre les précautions suivantes:
1 Laissez le convecteur refroidir.
Retirez le réservoir amovible du convecteur et retirez le filtré à combustible (fig. R). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtré et le réservoir amovible indépendamment du convecteur.
3 Mettez le bouchon de transport à la place du filtré à combustible (fig. S) et enforcez-le bien.
4 Transportez le convecteur toujours en position verticale.
M SPÉCIFICATIONS TECHNIQUES
| Allumage | électrique | |
| Combustible | Combustible liquide pour apparèils | |
| mobiles de chauffage (Arrêté du 8/1/1998) | ||
| Puisance calorifique max. | 260 g/h | 3400 Watt |
| Volume conseillé de la piece \( (m^3)^* \) | minimum 80 | maximum 120 |
| Consommation de combustible (l/heure)* | 0,325 | |
| Consommation de combustible (g/heure)* | 260 | |
| Autonomie du réservoir (heures) | minimum 17 | |
| Contenance du réservoir amovible (litres) | 5,5 | |
| Poids (kg) | 14,5 | |
| Dimensions (mm) | largeur | 586 |
| (plateau inférieur compris) | profondeur | 304 |
| hauteur | 489 | |
| Accessoires | pompe à main, bouchon de transport | |
| piles, bouchon "ouverture main propre" | ||
| Piles | 2xLR 20, MN 1300, 1,5V, size D | |
| Type mêche | C | |
| Alimenttation requise | 220V AC/50Hz | |
- En cas de réglage en position maximale ** Ces valeurs sont données à titre indictif
Le marquage CE correspond à la conformité aux normes EN 60-335 partie 1 (1995) et EN 50-165 (08/97)
Votre convecteur est couvert par une garantie de 2 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :
1 Nous rejets ons expressement toute autre demande d'indemnisation, y compris en cas de préjudice indirect.
2 La réparation ou le changement de pieces effectuels dans la période de garantie n'entraine pas la reconduction de la garantie.
3 La garantie ne s'applique pas dans les cas suivants: modifications apportées au convecteur, usage de pieces non d'origine, réparations du convecteur effectuees par des tiers.
4 Les pieces sujettes à l'usure normale, comme la mêche, les piles, l'allumeur et la pompe à main ne sont pas couvertes par la garantie.
5 La garantie s'applique uniquement si vous presentez le bon d'achat d'origine, dated et ne portant pas de modifications.
6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*.
7 Les frais d'expédition et les risques liés à l'envoi du convecteur ou de ses pièces sont toujours à la charge de l'acheteur.
En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.
- Les matières hautement inflammables, par exemple, peuvent produit une combustion inconnable avec, pour conséquence, un jailissement des flammes. Dans ce cas, n'essayez pas de déplacer le convecteur mais éteignez-le immidiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.
10 CONSEILS POUR UN USAGE EN Toute SÉCURITÉ
1 Attirez l'attention des enfants sur la présence d'un convecteur en combustion.
2 Ne déplacez pas le convecteur lorsqu'ilCHAUFFE ou s'il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprises l'entretien du convecteur.
3 Placez l'avant du convecteur à au moins 1,5 metre du mur, des rideaux et des meubles.
4 N'utilise pas le convecteur dans des pieces poussièresuses ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale.
5 Eteignez le convecteur avant de sortir ou d'aller vous coucher.
6 Conserve le combustible exclusivement dans des réservoirs et bidons adaptés.
7 Veiliez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et nombre (la lumière solaire dégrade la qualité du combustible).
8 N'utilisez jamais le convecteur dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d'échéppement ou vapeurs de peinture) peuvent être réalisés.
9 Le plateau supérieur du convecteur devient brûlante. Ce n'est pas permitted de couvrir le convecteur (risque d'incendie).
10 Aérez toujours suffisamment.
0
AVANT DE COMMENCER A CHANGER LA MECHE, LE POELE DOIT ETRE ETEINT ET TOTALEMENT REFROIDI.
1 Ouvrez le couvercle de réservoir et retirez le réservoir amovible du convecteur.
2 Retirez les piles du logement de piles.
3 Soulevez la grille hors de la rainure et tirez-la vers l'avant. Otez le brûleur du convecteur. Fermez la grille.
4 Detachez le bouton central du convecteur.
5 Dévissez les trois vis situées en bas du manteau du convecteur. Tirez le manteau légèrement vers l'avant puis dégagez-le du socle.
6 Devissez les papillons situés sous le support du brûleur.
7 Soulevez le support du brûleur et le mécanisme de la mèche.
8 Pincez la mèche avec la main de manière à ce que la mèche se détache du support du brûleur puis retirez la mèche. Prévoyez d'avance des gants et un bac pour ymettre la mèche usagée.
9 Remettez en place l'anneau mèche vide. Faites en sorté que les trouss de l'anneau mèche coïncident à l'intérieur avec les ouvertures du brûleur. Assurez-vous que les trousts sont orientés vers le bas.
10 Pliez une mèche neue et placez-la dans le support du brûleur. Poussez les 3 broches de mèche dans les trous de l'anneau mèche et donc également dans les ouvertures situées à l'intérieur du support du brûleur. Pressez la mèche et l'anneau mèche dans les ouvertures le plus possible vers le haut. Pressez les broches jusqu'à ce que vous entendiez un déclic. Veillez à ce que le porte-mèche ne se déforme pas!
11 Remettez le support du brûleur et le mécanisme de la mèche en place.
12 Serrez manuellement les papillons de manière égale.
13 Placez le bouton central sur le mecanisme de la mèche. Tournez ce bouton à fond dans le sens des aiguilles d'une montre. Appuyez sur la touche 'arrêt'. Vérifiez si la mèche descend entièrement. Refaites cette vérification un certain nombre de fois. Si la mèche ne descend pas totalement, c'est qu'elle n'est pas correctement placée dans le mecanisme de la mèche. Il convient alors de répéter la procédure depuis le point 10.
14 Retirez ensuite le bouton central et mettez la position de mèche sur 1.
15 Remettez le manteau en place et serrez les vis du manteau. Remettez le bouton central en place. Remettez le brûleur en place. Verifiez si le brûleur est est bien vertical en le bougeant lègèrement à l'aide de la poignée de brûleur vers la gauche et vers la droite. Fermez la grille.
16 Remettez en place le réservoir am divisible rempli. Placez les piles dans le logement de piles (faites attention aux pôles + et -). Àpès avoir placé le réservoir am divisible et les piles, vous nevez attendre 30 minutes avant d'allumer le convecteur.
4, Rue Jean Sibélius
B.P.185-76410
SOTTEVILLE SOUS LE VAL
tel: +33 2 32 96 07 47
fax: +33 2 32 96 07 77
email: pvgfrance@zibro.com
GB UNITED KINGDOM
Listener Gases
Bridge Street
