| Producttype | Olieconvector |
| Merk | ZIBRO |
| Model | RS145E |
| Maximaal verwarmingsvermogen | 3400 W |
| Aanbevolen brandstof | Zibro Plus Extra of Zibro Plus Kristal (zuivere petroleum, hoge kwaliteit) |
| Brandstofverbruik | 0,325 L/u (260 g/u) |
| Inhoud verwijderbare tank | 5,5 L |
| Autonomie | Minimaal 17 uur |
| Aanbevolen ruimtevolume | 80 tot 120 m³ |
| Ontsteking | Elektrisch (batterijen 2x LR20, 1,5 V, maat D) |
| Ingebouwde ventilator | Ja, netvoeding 220 V AC / 50 Hz |
| Afmetingen (L × D × H) | 586 × 304 × 489 mm |
| Gewicht | 14,5 kg |
| Veiligheid | E-Guard-systeem (brandstofniveau-alarm), noodstopknop, verwijderbare verticale brander |
| Vereiste ventilatie | Minimale opening van 50 cm² voor luchtinlaat en -uitlaat |
| Onderhoud | Reinigen brandstoffilter, vervangen pit, vervangen batterijen |
| Garantie | 2 jaar (exclusief verbruiksartikelen: pit, batterijen, ontsteker, pomp) |
| Inbegrepen accessoires | Handpomp, transportdop, dop "schone hand opening", batterijen, handleiding |
| Slijtdelen | Pit (type C), batterijen, ontsteker, pomp |
| Transport | Gebruik de transportdop, vervoer in verticale positie |
| Opslag buiten het seizoen | Tank leegmaken, filter reinigen, batterijen verwijderen, stofvrij opslaan |
Veelgestelde vragen - RS145E ZIBRO
Gebruikersvragen over RS145E ZIBRO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Bijverwarming in PDF-formaat gratis! Vind uw handleiding RS145E - ZIBRO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RS145E van het merk ZIBRO.
GEBRUIKSAANWIJZING RS145E ZIBRO
Geachte mevrouw, meneer,
Van harte gefeliciteerd met de aankoop van uw Zibro Kamin, het
A-merk onder de verplaatsbare kachels. U hebt een absolutut kwaliteititsproduct
aangeschaff, waar u nog vele, vele jaren plezier van zult hebben, Mits u de
kachel verantwoord gebruikt. Leeskaarom eerst deze gebruiksaanwijzing,
voor een optimale levensduur.
Wij geen u namens de fabrikant 24 maanden garantie op alle optredende
material- en fabricagefouten.
We wensen u veel warmte en comfort met uw Zibro Kamin.
Met vriendelijke groet,
PVG International b.v.
Afdeling klantenservice
1 LEES EERST DE GEBRUKSAANWIJZING.
2 RAADPLEEG BIJ TWIJFEL UW DEALER.
3 VOUW VOOR HET LEZEN DE LAATSTE PAGINA UIT.
HET GEBRUK IN HOOFDLIJNEN
Dit zijn in gropte lijnen de stappen die u要去 nemen om uw kachel te gebruiken. Voor de precieze handelingen verwijzen wij u�arde HANDLEIDING (pag. 65 en verder).
1 Verwijder alle verpakkingsmaterialen (zie hoofdstuk A, fig. A).
2 Vul de wisseltank en wacht 30 minutes alvorens de kachel te ontsteken (zie hoofdstuk B, fig. I).
3 Plaats de batterijen in de houder (zie hoofdstuk A, fig. F).
4 Controller of de verbrandingskamer ④ goedrecht staat (zie hoofdstuk A, fig. E).
5 Ontsteek de kachel door de vlamregelaar ±b2 maar rechts te draaien tot deze Niet verder kan enervoigens de ontstekingsstoets rustig in te drukken (zie hoofdstuk C, fig. K en L).
6 Laat de kachel 10 à 15 minutes branden, voordat u de vlam gaat regelen (zie hoofdstuk D).
7 Schakel de kachel uit (zie hoofdstuk E).
- De eerste keer zal uw kachel tijdens het branden even maar 'nieuw' ruiken.
- Bewaar uw brandstof op een koele, donkere plaats.
- Brandstof veroudert. Begin elk stookseizoen met{nieuwe brandstof.
- Wanner u stookt met Zibro Plus, bent u verzekerd van de juiste kwaliteit brandstof.
- Indien u overgaat op een ander merk en/of soort kerosine,要去 de kachel eerst hebemaal lately leegbranden.

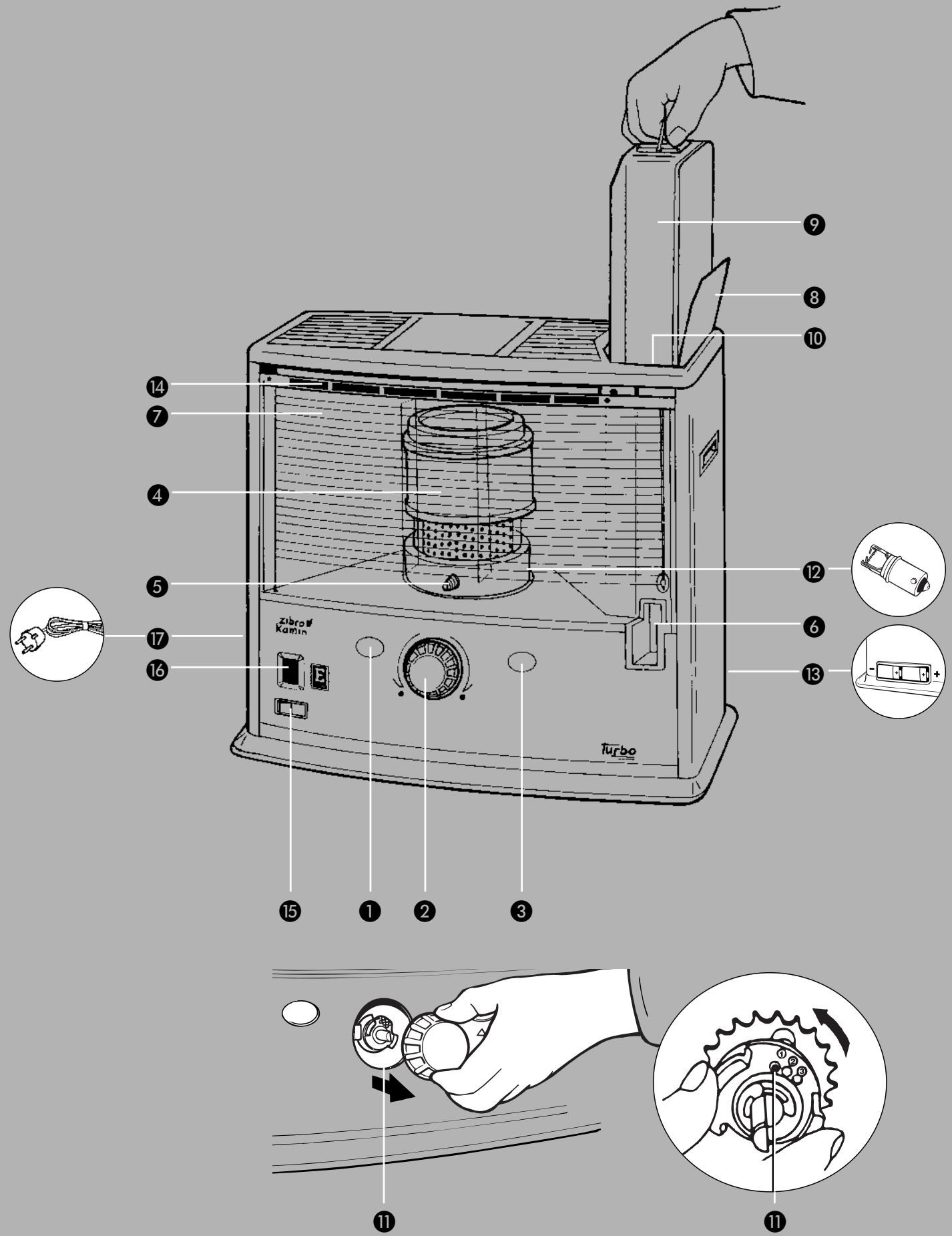

BELANGRIJKE ONDERDELEN
1 Beveilingstoets (vooroodstop)
Vlamregelaar
③ Ontstekingstoets
④ Verbrandingskamer
⑤ Handgreep verbrandingskamer
Brandstofindicatie
Grille
Deksel wisseltank
Wisseltank
10 Brandstofmeter wisseltank
Koushoogtevergrendeling
2 Ontstekingsspiraal
13 Batterijhouser
14 Ventilatorsluis
15 Aan-/uit-knop Ventilator
16 Informatiedisplay
17 Stekker

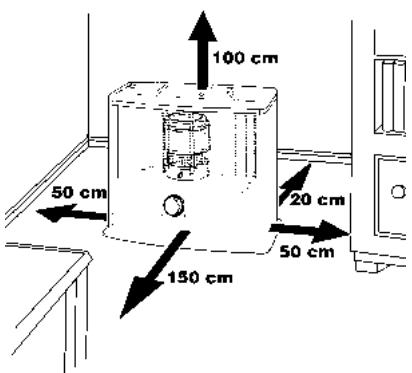

Voor elke verplaatsbare kachel geldt een bepaalde minimumruimte (zie hoofdstuk M) waarin u deze veilig, zonder extra ventilatie kut gebruiken. Als de betreffende ruimtekleiner is dan aangegeven, dient u altijd een raam of deur op een kier te zetten (± 2,5cm) . Dit raden wij ook aan bij ruimtes die sterk geisoleerd of tochvrij gemaatkijken en/of boven 1500~m liggen. Als er onvoldoende ventilatie (lees: zuurstof) is, slaat de kachel overigens automatisch af. Gebruik uw kachel nicht in kelders en andere ondergrondse ruimtes.
Alleen met de juiste brandstof bent u verzekerd van een veilig, efficien t en comfortabel gebruik van uw verplaatsbare kachel.
De tankdop-openervindt u op de achter-zijde van de kachel. Deze zorgt ervoor dat u schone handen houdt bij het openen van de brandstoftank.
Deze transportdop vindt u los in de doos. Alleen hiermee kurz u de kachel na gebruik probleemloos vervoeren. Goed bewaren dus!
DE JUISTE BRANDSTOF
Uw verplaatsbare kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit, zoals Zibro Plus. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:
overmatige teeraanslag op de kous
onvolledige verbranding
beperkte levensduur van kous en kachel
rook en/of stank
aanslag op de grille of mantel
De juiste brandstof is dus essentieel voor een veilig, efficiën en comfortabel gebruik van uw kachel.
Overleg algtd met de dichtstbijzijnde dealer over de juiste brandstof voor uw kachel.
HANDLEIDING
A HET INSTALLEREN VAN DE KACHEL
Haal uw kachel voorzichtig uit de doos en controllerer de inhoud. Naast de kachel要去 u ook beschikken over:
de batterijen
een brandstofhevelpompje
een transportdop
een tankdop-opener
deze gebruiksaanwijzing

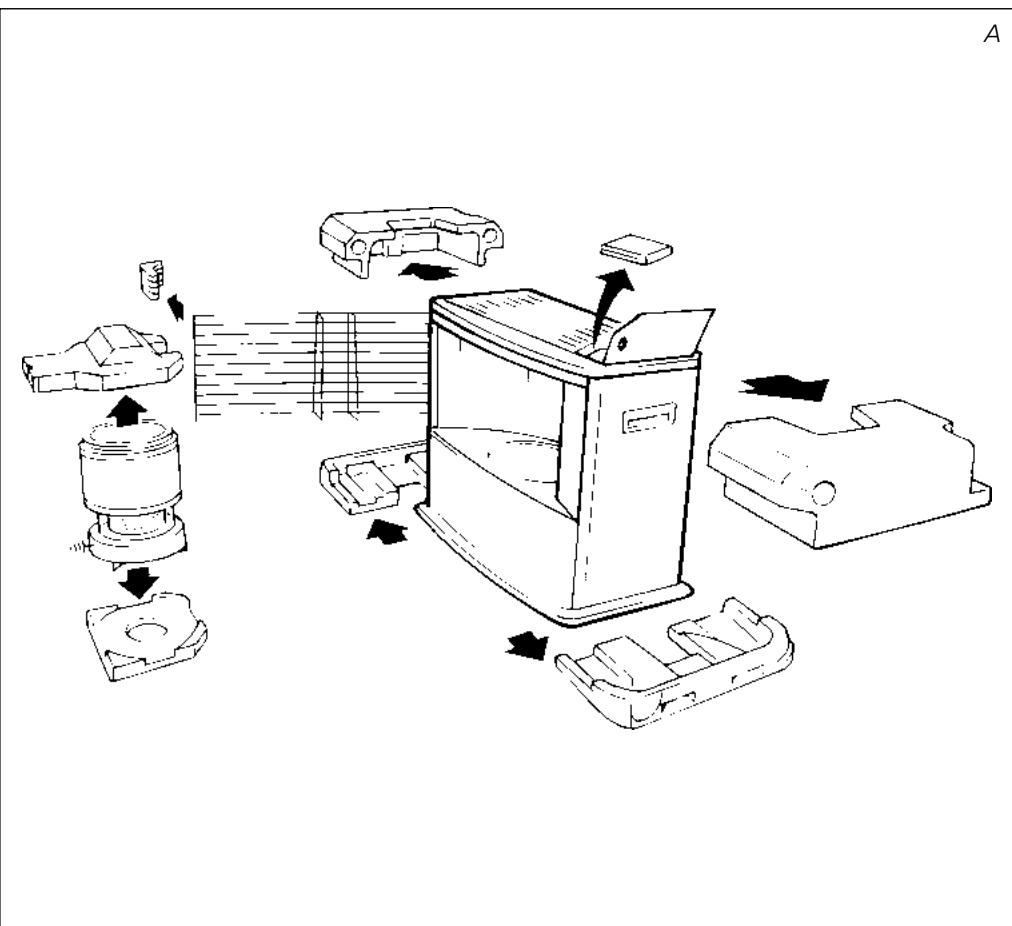

Bewaar de doos en het verpakkingsmaterial (fig. A) voor opslag en/of transport.
2 Verwijder het overige verpakkingsmaterialiaal:
Verwijder het stukje verpakkingsmaterialiaal bij de grille ⑦. Licht de grilleuit de inkeping (fig. B) en trek hemশen.
▶ Druk het verpakkingsmateriaal boven de verbrandingskamer ④)iets maar beneden en verwijder het uit de kachel (fig. C).
Neem de verbrandingskamer uit de kachel en verwijder hetaalonder aanwezigereverpakkingsmaterialiaal (fig. D).
Zet de verbrandingskamerteringopzijnplaats.De verbrandingskamer staat goed alsu hem met de handgreep ⑤ soepel een beetjeaar links en rechts kunt schuiven (fig. E).Sluit de grille.
Open de deksel van de wisseltank 8 en verwijder het stukje karton.
3 Vul de wisseltank Zoals aangegeven in hoofdstuk B.
4 Plaats de batterijen in de waarvoor bestemde houder 13 aan dechterzijde van de kachel (fig. F). Let op de + en - polen.
5 De vloer要去 stevig en waterpas়. Verplaats de kachel als deze nicht waterpas staat. Probeer dit Niet te corrigeren door er boeken of iets anders onder te leggen.
6 Uw kachel is nu gebruikskaar.
B VULLEN MET BRANDSTOF
Vul de wisseltank Niet in de woonruimte, maar op een meer geschikte plaats (er kan.altijd een beetje gemorst worden). UGaat waar bij als volgt te werk:
1 Zorg dat de kacheluit is.
2 Open het deksel 8 en til de wisseltank 9uit de kachel (fig. G). Let op: de tank kan even nadruppelen. Zet de wisseltank neer (dop maar boven) en schroef de tankdop eraf met behulp van de tankdop-opener (fig. H).

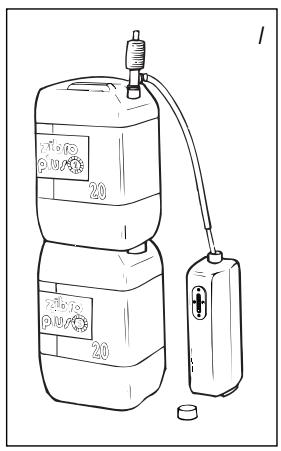

3 Neem het brandstofhevelpompje en steek de gladde, meest stuggle pijp in de jerrycan. Zorg dat deze hoger staat dan de wisseltank (fig. I). De geribbbelde slang steekt u in de opening van de wisseltank.
4 Draai de knop bovenop het pompje vast (haar rechts).
5 Knijp enkele keren in het pompje, totdat de brandstof in de wisseltank stroomt. Als dat eenmaal het geval is, hoeft u zicheer te knijpen.
6 Letijdens het vullen op de brandstofmeter van de wisseltank ⑩ (fig. J). Als u ziet dat deze vol is, stop dan met vullen door de knop boven op het pompje waar los te draaien (haar links). Maak de tank nooit te vol. Vooral Niet als de brandstof erg koud is (brandstofzetuit als deze warmer wordt).
7 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank met behulp van de tankdopopener. DezeIRSTe kunt u na gebruik waar bevestigen op dechterzijde van de kachel. Veeg eventueel gemorste brandstof weg.
8 Controller of de tankdoprecht zit en goed is aangedraaid. Plaats de wisseltank wee in de kachel (dop maar beneden). Sluit het deksel.
C HET AANMAKEN VAN DE KACHEL
Een neue kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie of ontsteek uw kachel de eerste koer buiten de leefruimte.
Als u de kachel voor de eerste keer gebruikt, moet u na hetplaatsen van de gemulde wisseltank zo'n 30 minuten wachten met aanmaken. Zo kan de kous zich volzuigen met brandstof. Dit geldt ook nadat u de kachel helemaal leeg hebt latent branden en na het verrangen van de kous.
Kijk vór het aanmaken van de kachel algijd even op de brandstofindicatie 6 om te weten of u eerst de wisseltank要去 bijvullen.
Maak de kachel aktijd aan met behulp van de ontstekingsspiraal.
Gebruik nooit lucifers of een aansteker.
U gaat als volgt te werk:
1 Draai de vlamregelaar ②aar rechts tot aan de aanslag (fig. K). Met enige druk zou u de vlamregelaar dan nog wat verder+kunnen draaien;deze veert dan城县 vanzelf terug. Zo zet u de kous in de hoogste stand en stelt u de beveiliging in werking.
Druk de ontstekingstoets in (fig. L), maar nicht te hard. Zodra een vlammetje in de verbrandingskamer zichtaar worden,kest u de ontstekingstoets loslaten.
Controleer na het ontsteken van de kachel.altijd of de verbrandingskamer 4 goedrecht staat, door deze aan de handgreep 5 evenaar links en rechts te schuiven (fig. E).Dit moet soepel gaan. Als de verbrandingskamer ongelijk staat, leidt dit tot rook- en roetontwikkeling.
Na het ontsteken van de kachel duurt het 10 à 15 minuten voordat de vlam zichtaar is bovenin de verbrandingskamer. Pas dan kurz u controlleden of de vlam goed is. Op de pagina naast het uittvouwblad kurz u zien hoe hoog uw kachel minimaal en maximaal mag branden (fig. T). Een te hove vlam kan rook- en roetvorming veroorzaken, verwijl een te lage verbranding tot geurontwikkeling leidt.

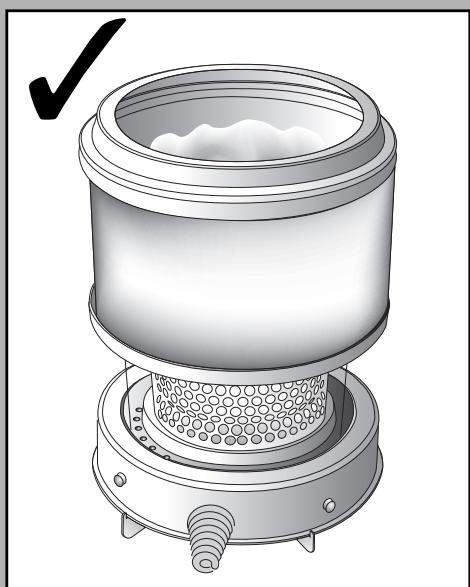

U kunt de vlam instellen met de vlamregelaar ② (fig. M).

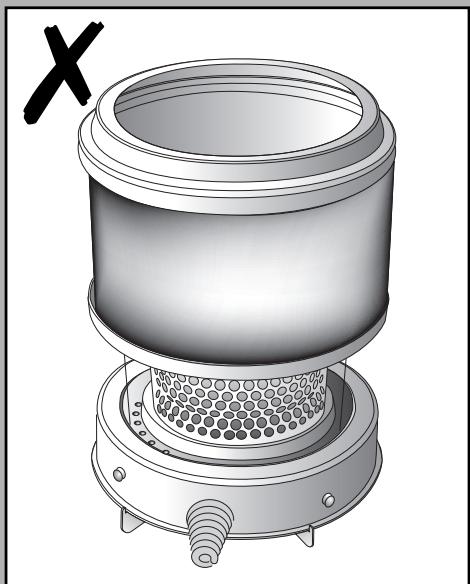

Als de verbranding ook na het regelen te laag blijft,要去 de koushoogte worden bijgesteld (zie hoofdstuk G).
Een te lage verbranding kan ook ontstaan door:
te weinig brandstof (vul de tank)
slechte brandstof (raadpleeg uw dealer)
te weinig ventilatie (zet een raam of deur op een kier)
▶ slijtage van de kous (raadpleeg uw dealer, of verwang de kous,zie hoofdstuk O)
E HET UITZETTEN VAN DE KACHEL
Laat de kachel ± een minuut branden op een lage stand (fig. N). Draai verwolgens de vlamregelaar ② maar links tot aan de aanslag. De vlam zal dan vanzelf na enige tijd doven.
In noodgevalten schakelt u de kachel uit door de beveiligingstoets 1 in te drukken (fig. O).
F DE FUNC TIE VAN DE E-GUARD
De E-guard waakt voor u over het brandstofpeil. Als u een rood lampje in het informatietdisplay ziet knipperen, dient u de kachel uit te zetten en de wisseltank te vullen. Het knipperen gaat gepaard met een geluidssignaal.
G HET VERSTellen VAN DE KOUSHOOGTE
Na verloop vanarend is de vlam Nieteerhoog genoeg (hoofdstuk D).In dat geval kunt u de koushoogte verstellen om de verbranding te verbeteren. Hiervoor dient de kacheluit te zijn.UGaat als volgt te werk:
1 Drukdbebeveiligingstoets in (fig.O).
2 Trek de knop van de vlamregelaar ② van de kachel, zodate de koushoogtevergrendeling ⑪ zichtaar worden.
3 Neem de plastic ring tussen duim en wijsvinger en trek deze maar voren. Draai de ring een stap hoger maar stand 2 of 3 (fig. P). Druk de ring voorzichtig aan, zodat de uitsparingeer om het palletje sluit.
ontstekingspiraal met gebroken gloeidraad
4 Duw de knop van de vlamregelaar voorzichtig op zijnplaats. Dit kan maar op een manier: bekijk deijkenkant van de dop voor de juiste positie.
Als het verstellen van de koushoogte Niet het gewenste effect heeft, moet u de kachel helemaal lately leegbranden (hoofdstuk J).
Blijft de verbranding ook dan nog te laag en staat uw kous inmiddels op stand 3, neem dan contact op met uw dealer, of verwissel de kous (zie hoofdstuk O).

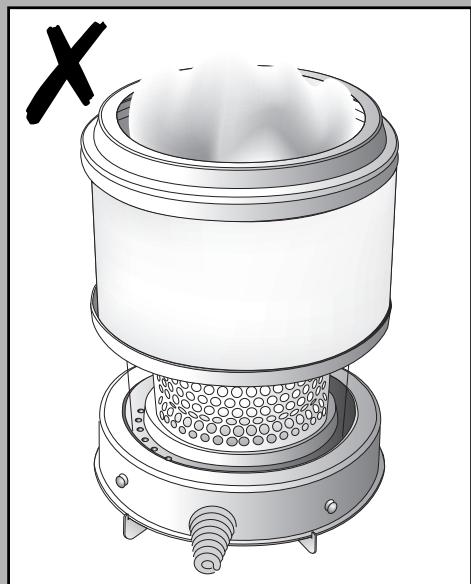

Als de verbranding na het bijstellen te hoog worden (fig. T),要去 u de koushoogte vergrendeling waar een stand lager zetten. Anders hebts kans op rook- en roetontwikkeling.
H
DE BEDIENING VAN DE VENTILATOR
De ventilatorsluis ① zorgt ervoor dat de warmte sneller door de ruimte worden verspreidt. Om te voorkomen dat de ventilatorijdens het ontsteken van de kachel, geur door de ruimte verspreidt, dient de ventilator pas aangezet te worden nadat de vlam de correcte hoogte (fig. T) heeft bereikt.
Om de ventilator aan te zetten gaat u als volgt te werk:
1 Steek de stekker 7 in het stopcontact.
2 Druk de aan-/uit-knop van de ventilator 15 in de "ON" stand.
1
STORINGEN, OORZAKEN EN OPLOSSINGEN
Als u een storing nicht kunt oplossen met behulp van de onderstaande aanwijzingen, dient u contact op te nemen met uw dealer.
HET AANMAKEN LUKT NIET.
De batterijen zitten nicht goed in de houder. Controlleren (fig. Q).
De batterijen zich noiet meer krachtig genoeg voor de ontsteking. Vervangen (fig. Q).
U hebt de kachel helemaal leeggestoekt of de kous is verrangen. Na hetplaatsen van de bevulde wisseltank 30 minuten wachten met ontsteken.
U duwt de ontstekingstoets 3 te krachtig in. Minder hard indrukken (hoofdstuk C).
De ontstekingsspiraal is defect. Raadpleeg uw dealer.
SLECHTE VERBRANDING EN/OF ROET/GEUR.
De verbrandingskamer 4 is nicht goed geplaatst. Zet deze recht met de handgreep 5, tot u hem makkelijk wat�n links en rechts kunt schuiven.
De vlamhoogte is Niet goed ingesteld. Zie fig. T en de aanwijzingen onder hoofdstuk D.
U gebruikt verouderde brandstof. Begin elk stookseizoen met{nieuwe brandstof.
U gekrukt verkeerde brandstof. Zie DE JUISTE BRANDSTOF (zie hoofdstuk "Wat u vooraf moet weten").
Er is spreake van stofophoping onder in de kachel. Raadpleeg uw dealer.
De koushoogte is Niet goed ingesteld. Zie hoofdstuk G.
Ontstekingsspiraal
Brandstofzeefje
DE KACHEL GAAT LANGZAAM UIT.
De wisseltank is leeg. Zie hoofdstuk B.
Er zit water in het zeefje. Maak het zeefje droog (hoofdstuk J, fig. R).
Er zit water in het onderreservoir. Raadpleeg uw dealer.
De kous is aan de bovenzijde verhard.
Kachel helemaal leegbranden (hoofdstuk J).
U gezebruikt verouderde brandstof.
Begin elk stookseizoem met{nieuwe brandstof.
DE KACHEL BLIJFT LAAG BRANDEN.
Kous staat te laag.
Zet de koushoogtevergrendeling een stand hoger (hoofdstuk G).
De kachel had voor het bijvullen vrijwel alle brandstof verbruikt. Na hetplaatsen van de volle wisseltank 30 minutes wachten met ontsteken.
U gekruikt oude of verkeerde brandstof. Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
De ruimte worden onvoldoende geventileerd.
Zet even een raam of deur wijd open en LAST deze daarna op een kier staan.
DE KACHEL BRANDT TE HOOG, MET NIET-REGELBARE VLAMMEN.
U gezebruikt verkeerde, te vluchtige brandstof. Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten).
De kous staat te hoog. Zet de koushoogtevergrendeling een stand lager (hoofdstuk G).
J OVER HET ONDERHOUD
Uw kachel vergt weinig onderhoud. Wel dient u stof en vlekken bijtijds af te nemen met een vochtige doek, sondern er anders hardnekkige vlekken konnen ontstaan. Normaal gesproken zich er slechts drie onderdelen aan slijtage onderhevig:
1. DE BATTERIJEN
Deze kunt u zich vermvangen. Gooi de oude batterijen Niet in de vuilnisbak. Volg der regels zoals die in uw gemeente gelden voor Klein Chemisch Afval.
2. DE ONTSTEKINGSSPIRAAL
De ontstekingsspiraal gaat langer mee als u de kachel op de juiste manier ontsteekt. Vervang opijd de batterijen en let op dat u de ontstekingstoets nicht te krachtig indrukt. Als de gloeidraad gebroken is, dient de ontstekingsspiraal verrangen te worden.
3. DE KOUS
Om de levensduur van de kous te verlengen, moet u de kachel vanijd tot vrij helemaal lately leegbranden (tot hij vanzelf uitgaat). Doe dit wanner u merkt dat de vlam wat zwakker worden. Het leegbrandenveroorzaakt enige geur, dus het is raadzaam dit buite de leefruimte te doeon.
HET BRANDSTOFZEEFJE
Controleer ook met enige regelmaat het brandstofzeefje:
Haal de wisseltank ⑨uit de kachel en verwijder het brandstofzeefje (fig. R). Dit kan wat nadruppelen; houd een doekje bij de hand. Klop het brandstofzeefje omgekeerd leeg op een harde ondergrond, om het vuil te verwijdersen. (Nooit reinigen met water!) Plaats het brandstofzeefje wee in de kachel.
Verwijder zich geen onderdelen van de kachel. Neem voor een eventuele reparatie algijd contact op met uw dealer.
K OPSLAG (EINDE STOOKSEIZOEN)
Wij raden u aan de kachel aan het einde van het stookseizoen helemaal leeg te branden en daarna goed op te bergen. U gaat als volgt te werk:
Maak de kachel aan buiten de leefruimte en laat hem geheel leegbranden.
2 Laat de kachel afkoelen.
3 Maak de kachel schoon met een vochtige doek en droog deze af.
Haal de batterijen uit de kachel en bewaar deze op een droge plaats.
5 Reinig het brandstofzeefje (zie hoofdstuk J).
6 Berg de kachel stofvrij op, zo möglichk met de originele verpakkingsmaterialen. Overgebleven brandstof kunt u een volgend stookseizoen nicht meer gebruiken. Houdt u toch wat over gooi deze brandstof dan nicht weg, maar volg de regels Zoals die in uw gemeente gelden voor Klein Chemisch Afval. Begin het neue stookseizoen in elk geval met weitere brandstof. Als u de kachel opnieuw in gebruik neemt, volg dan wee de instructies (zoals aangegeven vanaf hoofdstuk A).
L VERVVOER
Om te voorkomen dat uw kachel tijdens transport brandstof lekt, moet u de volgende maatregelen nemen:
1 Laat de kachel afkoelen.
Haal de wisseltank ⑨uit de kachel en verwijder het brandstofzeefje (fig. R). Dit kan wat nadruppelen; houd een doeke bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel.
3 Duw de transportdop op deplaats van het brandstofzeefje (fig. S) en druk deze goed aan.
4 Vervoer de kachel.altijdrechtop.
M SPECIFICATIES
| Ontsteking | elektrisch | Afmetingen (mm) | breedte | 586 |
| Brandstof | kerosine | (inclusief bodemplaat) | diepte | 304 |
| Capaciteit (kW)* | 3,4 | hoogte | 489 | |
| Geschikte ruimte (m3)** | 80-120 | Accessoires | brandstofhevelpomp | |
| Brandstofverbruik (l/uur)* | 0,352 | transportdopje | ||
| Brandstofverbruik (g/uur)* | 260 | tankdopopener | ||
| Brandduur per tank (uur)* | 17 | batterijen | ||
| Inhoud wisseltank (liter) | 5,5 | Batterijen | 2xLR 20, alkaline, 1,5V | |
| Gewicht (kg) | 14,5 | Duracell of Panasonic | ||
| Type kous | C | Spanning | 220V AC/50Hz |
- Bijinstalling op maximale stand **Opgegeven waarden zich indicatief
N
DE GARANTIEVOORWAARDEN
U krijgt op uw kachel 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:
1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3 De garantie geldt nicht wanner veränderingen zijn aangebracht, nicht originele onderdelen zijn gemonteerd of reparatives aan de kachel zich verricht door derden.
4 Onderdelen die aan normale slijtage onderhevig zijn, zoals de batterijen, de kous, de ontstekingspiraal en het brandstofhevelpompje, vallen buiten de garantie.
5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als waarop geen veranderingen zijn aangebracht.
6 De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zelfs gevaarlijk zijn*.
7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen waarvan,kommen algijd voor rekening van de koper.
Om onnodige kosten te voorkomen, raden wij u aan eerst.altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.
- Licht ontvlambare stoffen können bijvoorbeeld leiden tot een oncontroleerbare verbranding, met uitslaande vlammen als gevolg. Probeer in dat geval nooit de kachel te verplaatsen, maar zet de kachel onmiddelijk uit (zie hoofdstuk E). In nooodgeallen kutu een brandblusser gebruiken, maar dan uitsluitend van het type B: een koolzuur- of poederblusser.
10 TIPS VOOR EEN VEILIG GEBRUIK
1 Wijs kinderen.altijd op de aanwezigheid van een brandende kachel.
2 Verplaats de kachel Niet als deze brandt of nog heet is. In dat geval ook Niet bijvullen en geen onderhoud verrichten.
3 Plaats de voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen en meubels. Houd ook de ruimte boven de kachel vrij.
4 Gebruik de kachel Niet in stoffige ruimtes en Niet opplaatsen waar het sterk,tocht.Inbeide geallen krijgt u geen optimale verbranding.
5 Zet de kachel uit voordat u vertrekt ofaar bed gaat.
6 Bewaar en vervoer de brandstof uitsluitend in de waarvoor bestemde wisseltankjes en jerrycans.
7 Zorg ervoor dat de brandstof Niet bloot staat aan hitte of extreme temperatuurverschillen. Bewaar de brandstof.altijd op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).
8 Gebruik de kachel nooit opplaatsen waar schadelijke gassen of dampen aanwezig hunnen zijn (bv. uitlaatgassen of verfdampen).
9 De bovenzijde van de kachel wordt heet. De kachel mag nicht afgedekt worden (brandgevaar).
10 Zorg algtd voor voldoende ventilatie.
HET VERVANGEN VAN DE KOUS
O VOORDAT U BEGINT MET HET VERVANGEN VAN DE KOUS, DIENT DE KACHEL UIT EN VOLLEDIG AFGKEOELD TE ZIJN.
1 Open het tankklepje en haal de wisseltank eruit.
Haal de batterijnen uit de batterijhouser.
3 Licht de grille uit de inkeping en trek hem maar voren. Neem de branderkop uit de kachel. Sluit de grille.
4 Trek de draaiknop van de kachel af.
5 Schroef de drie mantelschroeven, aan de onderzijde van de kachel, los. Trek de mantel iota'snarr voren en verwijder deze van de bodemplaat.
6 Draai de vleugelmoeren onder de branderzitting los.
7 Til de branderzitting en het kousmechanisme omhoog.
Knijp met uw hand de kous samen zodate de kous loskomtuit de koushouder en trek de kous eruit.Draag hierbij handschoenen en zet een bakje klaar om de oude kous in te stoppen.
9 Plaats de koushouser (zonder kous) terug, zo, dat de gaten van de koushouser over de uitsparingen van de brander, aan de binnenzijde, vallen. Let erop dat de gaten maar beneden wijzen.
10 Vouw een neue kous samen en plaats deze in de koushouser. Duw de 3 kouspinnen in de gaten van de koushouser en dus ook in de uitsparingen aan de binnenzijde van de branderzitting.
11 Plaats de branderzitting en het kousmechanisme terug. Druk de kous met koushouser in de uitsparingen zover omhoog dat het Niet verder gaat. Druk de pinnen goed aan totdat u een klikgeluid hoort. Let erop dat de kous nicht verrormt.
12 Draai de vleugelmoeren gelijkmatig handvast aan.
13 Plaats de draaiknop op het kousmechanisme. Draai de knop zover maar rechts tot deze Niet verder kan. Druk de uittoets in. Controleer of de kous volledig zakt. Herhaal deze controle een aantal keer. Wanner de kous Niet volledig zakt, is deze Niet goed geplaatst in het kousmechanisme en dient de procedure vanaf 10 herhaald te worden.
Haal verwolgens de draaiknop eraf en zet de kousstand op 1 (bestaande figuur uit de handleiding)
15 Plaats de mantel terug en draai de mantelschroeven vast. Plaats de draaiknop terug. Plaats verrolgens de branderkop terug. Controller of bye goedrecht staat, door deze aan de branderhandgreep even maar links en rechts te schuiven. Sluit de grill.
16 Plaats de gezulde wisseltank terug. Plaats de batterijen in de batterijhouser (let op de + en -). Na hetplaatsen van de wisseltank en de batterijen,要去 30 minutes wachten voordat u de kachel aanmaakt.
