T 14 - Système d'irrigation GARDENA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur électronique d'arrosage
Marque	GARDENA
Modèle	T 14
Pression de service	1 à 12 bar
Température maxi de l'eau	40 °C
Nombre de programmes	14 programmes + man On/Off
Alimentation	1 pile alcaline 9 V type IEC 6LR61
Autonomie de la pile	Environ 1 an
Domaines d'utilisation	Arrosage automatique de jardin (extérieur)
Fonctions principales	Programmation cycles et durées, arrêt automatique, fonctions manuelles
Raccordement au robinet	Filetage G1 (26/34) ou G3/4 (20/27) avec adaptateur
Accessoires fournis	Adaptateur 26/34 - 20/27, nez de robinet GARDENA, repère sélection programme
Accessoires en option	Collier antivol, sonde d'humidité (ref. 1187), pluviomètre (ref. 1189)
Sécurité d'installation	Installation verticale pour éviter infiltration d'eau
Protection antigel	Stocker dans un endroit sec et à l'abri du gel
Entretien	Vérifier et nettoyer régulièrement le filtre à l'entrée
Réparabilité	Réparation par le SAV GARDENA ou centres agréés uniquement
Poids	Environ 0.3 kg
Dimensions	Environ 120 x 80 x 80 mm

FOIRE AUX QUESTIONS - T 14 GARDENA

Comment installer la pile dans le programmateur GARDENA T 14 ?

Retirez l'écran en appuyant sur la touche de déclipsage (⑤). Placez une pile alcaline 9 V type IEC 6LR61 dans le logement en respectant les polarités + et -. Remettez l'écran en place.

Quels sont les programmes d'arrosage disponibles ?

Le T 14 propose 14 programmes préréglés avec différents cycles (4 fois/jour à 1 fois/7 jours) et durées (3 à 120 min), plus les fonctions manuelles man On (arrosage ponctuel 30 min) et man Off (arrêt total).

Comment raccorder le programmateur à un robinet ?

Vissez l'écrou du programmateur directement sur un robinet de filetage G1 (26/34). Si le robinet est en G3/4 (20/27), utilisez l'adaptateur fourni : vissez-le d'abord sur le robinet, puis fixez le programmateur. Serrez à la main uniquement.

Que faire si l'arrosage ne se déclenche pas ?

Vérifiez d'abord que le robinet est ouvert. Ensuite, la pile est peut-être usée : remplacez-la par une pile alcaline neuve. Si vous avez une sonde d'humidité ou un pluviomètre, assurez-vous qu'ils n'indiquent pas une humidité suffisante.

Peut-on utiliser le programmateur à l'intérieur ?

Non, le T 14 est conçu uniquement pour une utilisation en extérieur. Il ne doit pas être utilisé dans une pièce fermée.

Comment protéger le programmateur en hiver ?

Avant les périodes de gel, retirez le programmateur et stockez-le dans un endroit sec et à l'abri du gel. Ne laissez pas d'eau à l'intérieur.

Quelle est la pression d'eau maximale et minimale supportée ?

Le programmateur fonctionne avec une pression de service comprise entre 1 bar minimum et 12 bar maximum.

Comment utiliser la sonde d'humidité ou le pluviomètre ?

Branchez la sonde (réf. 1187) ou le pluviomètre (réf. 1189) sur la prise située à l'arrière de l'écran. En cas d'humidité suffisante, le programme d'arrosage est automatiquement désactivé ou interrompu. La fonction man On/Off reste active.

Que faire si la pile se décharge trop vite ?

Utilisez uniquement une pile alcaline 9 V de type IEC 6LR61. Les piles non alcalines s'épuisent plus rapidement. Remplacez-la par une neuve.

Où trouver des pièces de rechange ou faire réparer l'appareil ?

Contactez le Service Après-Vente GARDENA ou un centre SAV agréé. Utilisez exclusivement des pièces d'origine GARDENA pour garantir le bon fonctionnement.

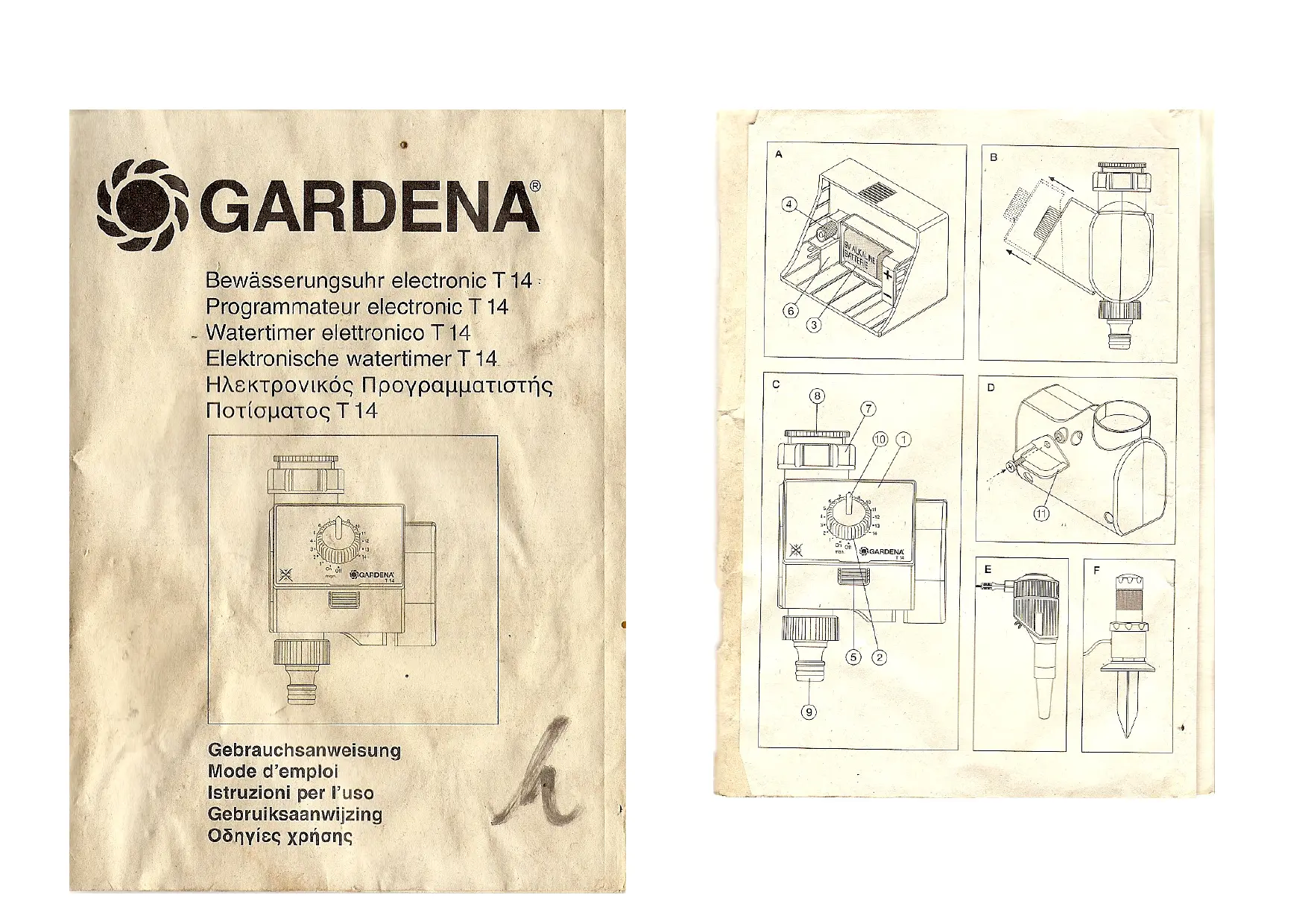

MODE D'EMPLOI T 14 GARDENA

Programmateur électronique T 14

1. Informations sur le mode d'emploi

Nous vous remercions de bien vouloir lire attentivement ce mode d'emploi avant d'utiliser votre programmateur.

Conservez-le précieusement et suivez les indications qui y figurent. Il vous permettra une utilisation parfaite et en toute sécurité de votre programmeur.

Pour des raisons de sécurité, les enfants ou jeunes de moins de 16 ans et les personnes n'ayant pas lu et compris ce mode d'emploi ne doivent pas utiliser le programmateur electronic T 14 GARDENA.

2. Domaine d'utilisation

Le programmeur electronic T 14 GARDENA est réservé à l'usage du particulier qui souhaite arroser son jardin. Il doit être installé à l'extérieur, dans le jardin ou sur un balcon.

Il ne doit en aucun cas être utilisé à des fins industrielles et servir au passage de substances chimiques, de produits alimentaires, de produits inflammables ou explosives.

L'observation par l'utilisateur des consignes indiquées dans ce mode d'emploi est une condition nécessaire au bon fonctionnement et à un entretien satisfaisant du programmateur.

Il contient en effet les indications de fonctionnement et d'entretien de cet appareil.

3. Caractéristiques techniques

Pression de service :	1-12 bar
Matière à faire circuler :	eau propre et claire
Température maxi. :	40°C
Nombre de programmes :	14
Alimentation en courant :	1 × pile alcaline 9 V type IEC 6LR61
Autonomie :	1 an environ

4. Principe de fonctionnement

Avec ce programmeur electronic T 14, vous pouvez programmer différents cycles et durées d'arrosage, selon qu'il s'agisse d'alimenter un arroseur, un système d'arrosage entré Sprinkler ou une installation goutte à goutte Micro-Drip.

Votre programmateur assure pour vous automatiquement le déclenchement et l'arrêt de vos arrosages selon le programme choisi.

Vous assurez sans peine arroser tout le matin ou tard le soir-lorsque la pression du réseau est la meilleure-et partir tranquille en vacances.

Vous programmez d'une façon extrêmement simple les cycles et durées d'arrosage.

5. Résumé du mode d'utilisation

1. Installez la batterie. Utilisez exclusivement une pile 9 V alcaline type IEC 6LR61; vérifiez la position des pôles + et -.
2. Réglage des programmes d'arrosage

Programme	Cycle	Durée (min.)
man Off	aucun arrosage - l'installation est hors fonctionnement
man On	arrosage ponctuel	30
1	4 fois par jour	3
2	2 fois par jour	3
3		15
4	1 fois par jour	3
5		5
6		30
7		60
8	tous les 2 jours	5
9		30
10		60
11	tous les 3 jours	30
12		60
13	tous les 7 jours	60
14		120

6. Descriptif de l'appareil

① Ecran de commande ② Bouton de sélection des programmes. ③ Logement pile (4) Prise de branchement de l'écran ⑤ Touche de déclipsage de l'écran ⑥ Prise pour sonde d'humidité ou pluviamètre GARDENA ⑦ Ecrou supérieur pour raccordement au robinet

Accessoires fournis

Adaptateur 26/34 - 20/27 (G1-G3/4) 9 Néz de robinet GARDENA 10 Repère de la sélection du programme

Accessoires en option

1 Collier antivol

7. Mise en service / utilisation

Avant de mettre en service votre appareil, procédez comme suit :

1. Placez la pile
2. Fixez le programmateur au robinet
3. Réglez votre programme

7.1 Mise en place de la pile (fig. a)

1. Retirez l'écran ① du boîtier du programmeur en appuyant sur la touche de déclipsage de l'écran ⑤ (voir Fig. B/C).
2. Placez la pile dans son logement (Fig. A). Utilisez exclusivement une pile 9 V alcaline.

NB: bien vérifier la position des pôles + et -.

1. Emboitez à nouveau l'écran sur le boîtier.

7.2 Fixation du programmeur au robinet (fig. c)

Le programmeur est équipé d'un écrou fileté 26/34 (G1) pour sa fixation à un robinet de même filage.

Adaptateur pour filetage 20/27 (g 3/4)

L'adaptateur fourni permet de raccorder le programmeur à un robinet de filetage 20/27. Dans ce cas, vissez tout d'abord l'adaptateur au robinet, puis y fixer le programmeur.

Attention: vissez à la main et n'utilisez pas de pince.

7.3 Réglage d'un programme d'arrosage

NB: L'écran ① du programmeur est amovible (Fig. B). Vous pouvez ainsi programmer votre capareil indépendamment du lieu ou il sera placé.

Vous pouvez sélectionner les programmes suivants à l'aide du bouton rouge de sélection des programmes ②

Pro- gramme	Cycle	Durée (min.)	Description
man Off	aucun arrosage - l'installation est hors fonctionnement,
man On	arrosage ponctuel	30	Démarriage immédiat et arrêt automatique au bout de 30 min.
1	4 fois par jour	3	1 arrosage de 3 min. toutes les 6 h
2	2 fois	3	1 arrosage de 3 min. toutes les 12 h
3	par jour	15	1 arrosage de 15 min. toutes les 12 h
4	1 fois	3	Arrosage journalier pendant 3 min
5	par jour	5	Arrosage journalier pendant 5 min
6		30	Arrosage journalier pendant 1/2 h
7		60	Arrosage journalier pendant 1 h
8	tous	5	Arrosage tous les 2 jours pendant 5 min
9	les 2 jours	30	Arrosage tous les 2 jours pendant 1/2 h
10		60	Arrosage tous les 2 jours pendant 1 h
11	tous	30	Arrosage tous les 3 jours pendant 1/2 h
12	les 3 jours	60	Arrosage tous les 3 jours pendant 1 h
13	tous	60	Arrosage 1 fois par semaine pendant 1 h
14	les 7 jours	120	Arrosage 1 fois par semaine pendant 2 h

NB: Un programme d'arrosage peut être modifié à tout moment en tournant le bouton rouge de sélection ② dans un sens ou dans l'autre.

8. Remplacement de la pile

Pour des raisons de sécurité de fonctionnement, seule une pile alcaline 9 V de type IEC 6LR61 doit être utilisée.

• En cas d'absence prolongée, installez une pile neue pour éviter une défaillance de votre programmeur. Au maximum, la durée de votre absence rajoutée au temps d'utilisation de la pile déjà en place ne doit pas excéder 12 mois.
• La sécurité de fonctionnement de votre programmateur est dépendante du niveau de performance de la pile. Il ne vous est pas indiqué de signal - visuel ou sonore - de l'é

Aucun programme d'arrosage ne pourra être exécuté pendant la durée du changement de pile.

Pour procéder au remplacement de la pile, reportez-vous au paragraphe "Mise en place de la pile".

9. Précautions et sécurité d'utilisation

• Le programmeur doit être installé verticalement (écrou supérieur vers le haut) pour éviter toute infiltration d'eau dans le logement de la pile.
• Le programmeur déclenche le premier arrosage pratiquement juste après la sélection du programme choisi. Pour éviter d'être arrosé..., débranchez le tuyau d'arrosage ou fermez le robinet avant la sélection du programme.

Autre solution : retirez l'écran du boîtier pour le programme.

N'utilisez le programmateur qu'en extérieur. Attention! Le programmeur n'est pas conçu pour un usage à l'intérieur d'une pièce. - Avant les périodes de gel, stockez le programmeur dans un endroit sec à l'abri du gel. - La température de l'eau véhiculée par le programmateur ne doit pas excéder 40°C. - La pression de fonctionnement du programmeur est comprise entre 1 bar minimum et 12 bar maximum. - Vérifiez régulièrement la propreté du filtre situé à l'entrée du programmateur ⑦ et au besoin rincez-le. - Évitez les charges de traction, et ne tirez pas, par exemple, sur le tuyau fixé à votre programmeur électronique. N'utilisez que de l'eau douce et claire.

10. Sécurité antivol (fig. d)

Pour prévenir le risque de vol de votre programmeur, vous pouvez commander auprès du Service Après-Vente GARDENA le collier antivol (1815-00.791.00).

Ce collier se fixe au dos du programmeur.

Attention: une fois la vis fournie installée, elle ne se dévisse plus.

Veuillez alors faire passer une chaîne dans le collier et la cadenasser à un élément fixe (robinet par ex.).

11. Sonde d'humidité gardena (fig. e)

Relié à la sonde d'humidité ref. 1187, le programmeur prendra en compte l'humidité du sol.

Montage (Fig. A)

Le câble de la sonde d'humidité doit être connecté à la prise ⑥ située au dos de l'écran (Fig. A).

Principe de fonctionnement

En cas d'humidité suffisante du sol, le programme d'arrosage ne sera pas activé ou sera interrompu.

NB : La fonction "man On/Off", qui déclenche un arrosage immédiat pendant 30 minutes, ne tient pas compte de la sonde d'humidité.

12. Pluviomètre gardena (fig. f)

Relié au pluviomètre GARDENA ref. 1189, le programmeur prendra en compte la pluviosité.

Montage (Fig. A)

Tout comme pour la sonde d'humidité, et à sa place, le câble du pluviomètre doit être connecté à la prise ⑥ située au dos de l'écran (Fig. A).

Principe de fonctionnement

À partir d'une certaine quantité de pluie tombée, le programme d'arrosage ne sera pas activé ou sera interrompu.

NB : La fonction "man On/Off", qui déclenche un arrosage immédiat pendant 30 minutes, ne tient pas compte du pluviomètre.

13. Incidents de fonctionnement

Incident	Cause possible	Solution
Ouverture duprogrammateur àl'aide de la fonction"man On/Off"impossible.	Capacité de la pileinsuffisante.	Installer une nouvellepile alcaline.
	Robinet fermé.	Ouvoir le robinet.
Les programmes ne se déclenchent pas.	Capacité de la pileinsuffisante.	Installer une nouvellepile alcaline.
	Entrée ou modificationde données pendantl'impulsion d'ouvertureou juste avant.	Entrer ou modifierle programme endehors des temps dedémarrage d'arrosagesprogrammés.
	Robinet fermé.	Ouvoir le robinet.
	Sonde d'humidité oupluviamètre indiquantune humidité suffisante.	Vérifier le réglage dela sensibilité de lasonde d'humidité ou dupluviamètre par tempssec.
Pile usagée aprèsune faible duréed'utilisation.	Pile non alcaline.	Utiliser une pilealcaline.

En cas de réclamation, nous vous prions de bien vouloir adresser au Service Après-Vente GARDENA, ou à l'un de ses Centres SAV Agréés, votre appareil accompagné d'une rapide description du problème et, en cas de garantie, d'y joindre le bon de garantie dûment complété.

Nous vous signalons expressement que GARDENA n'est pas responsable des dommages causés par ses appareils, dans la mesure où ceux-ci seraient causés par une réparation non conforme, dans la mesure où, lors d'un échange de pièces, les pièces d'origine GARDENA n'auraient pas été utilisées, ou si la réparation n'a pas été effectuée par le Service Après-Vente GARDENA ou l'un des Centres SAV agréés GARDENA. Ceci est également valable pour tout ajout de pièces et d'accessoires autres que ceux préconisés par GARDENA.

Certificat de conformite aux directives europeennes

Le constructeur, soussigné :

GARDENA Kress + Kastner GmbH • Hans-Lorenser-Str. 40 • D-89079 Ulm déclare qu'à la sortie de ses usines le matériel neuf désigné ci-dessous était conforme aux prescriptions des directives européennes énoncées ci-après et conforme aux règles de sécurité et autres règles qui lui sont applicables dans le cadre de la Communauté Européenne.

Toute modification portée sur cet appareil sans l'accord exprès de GARDENA supprime la validité de ce certificat.

Désignation du matériel : Programmateur électronique

Type: T14

Référence : 1800

Directives européennes: Directive 89/336/CE sur la compatibilité électromagnétique Directive machine 93/68/CE

Date de l'application du marquage CE : 1998

FAIT A Ulm, LE 17.07.1998
