EW 345 G3 - Système de microphone sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de microphone sans fil
Marque	SENNHEISER
Modèle	EW 345 G3
Récepteur	EM 300 G3 (rackable)
Émetteur	SKM 300-845 G3 (main, dynamique, supercardioïde)
Bande de fréquence HF	516 à 865 MHz (selon région)
Largeur de bande	42 MHz
Nombre de fréquences	1680
Presets	24
Compander	HDX
Réponse en fréquence audio	80 – 18000 Hz
Rapport signal/bruit	> 115 dB(A)
Distorsion harmonique totale	< 0,9 %
Principe du transducteur	Dynamique
Directivité	Super-cardioïde
Sensibilité audio	1,6 mV/Pa
Niveau de pression sonore max	154 dB SPL
Puissance d'émission	10 / 30 mW (commutable)
Autonomie de l'émetteur	> 8 h (avec piles AA)
Alimentation du récepteur	NT 2 (incluse)
Dimensions du récepteur	212 x 202 x 43 mm
Poids du récepteur	980 g
Dimensions de l'émetteur	Ø 50 x 265 mm
Poids de l'émetteur	450 g (sans piles)
Connecteurs du récepteur	2 antennes BNC 50 Ω, sortie XLR symétrique (+18 dBu max), sortie Jack 6,3 mm asymétrique (+10 dBu max)
Fonctions principales	True diversity, Squelch Pilot tone, recherche automatique de fréquences libres, synchronisation sans fil, verrouillage automatique, égaliseur intégré, mode Soundcheck, affichage graphique, port Ethernet pour WSM, interface conviviale
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les produits abrasifs.
Sécurité	Utiliser l'alimentation fournie. Ne pas exposer à la pluie ou à l'humidité. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Contacter Sennheiser ou un revendeur agréé pour les pièces de rechange et les réparations.
Contenu de la boîte	1 récepteur EM 300 G3, 1 émetteur SKM 300-845 G3, 1 clip micro MZQ 1, 1 kit de montage en rack GA 3, 1 alimentation NT 2, 2 antennes, 2 piles AA, manuel d'utilisation

FOIRE AUX QUESTIONS - EW 345 G3 SENNHEISER

Comment synchroniser l'émetteur et le récepteur ?

Pour synchroniser, activez la fonction de synchronisation sans fil sur le récepteur (menu Sync). Approchez l'émetteur à moins de 30 cm du récepteur. Les paramètres de fréquence et de réglages sont alors transmis automatiquement.

Quelle est la portée du système EW 345 G3 ?

La portée typique est d'environ 100 mètres en visibilité directe. Des obstacles et interférences peuvent réduire cette distance.

Comment changer les piles de l'émetteur ?

Dévissez le capot inférieur de l'émetteur. Insérez deux piles AA neuves en respectant la polarité. Refermez le capot. Le niveau de charge s'affiche sur l'émetteur et le récepteur.

Puis-je utiliser d'autres capsules micro sur l'émetteur SKM 300 ?

Oui, l'émetteur est compatible avec les capsules interchangeables de la gamme evolution. Vous pouvez monter des capsules dynamiques ou à condensateur selon vos besoins.

Comment régler l'égaliseur intégré ?

Accédez au menu 'EQ' du récepteur. Vous pouvez ajuster les basses, les médiums et les aigus. Utilisez le mode Soundcheck pour une écoute préalable.

Que faire en cas de parasites ou d'interférences ?

Utilisez la fonction de recherche automatique des fréquences libres sur le récepteur. Assurez-vous que l'antenne est correctement connectée et dégagée. Vérifiez que les piles sont suffisamment chargées.

Comment verrouiller les réglages pour éviter une modification accidentelle ?

Activez la fonction de verrouillage automatique dans le menu 'Lock'. Le clavier sera verrouillé après quelques secondes d'inactivité. Pour déverrouiller, appuyez sur la touche 'Menu' pendant 3 secondes.

Le système est-il compatible avec d'autres marques de microphones ?

La compatibilité est limitée aux accessoires Sennheiser de la gamme evolution. Pour d'autres marques, utilisez des adaptateurs spécifiques mais la qualité n'est pas garantie.

Comment monter le récepteur en rack ?

Utilisez le kit de montage GA 3 fourni. Fixez les équerres de rack sur les côtés du récepteur, puis insérez-le dans un rack 19 pouces standard. Fixez avec les vis fournies.

Quelle est la durée de vie des piles AA dans l'émetteur ?

Avec des piles alcalines neuves, l'autonomie est supérieure à 8 heures. Pour une utilisation prolongée, utilisez des accus rechargeables BA 2015 avec le chargeur externe.

MODE D'EMPLOI EW 345 G3 SENNHEISER

Description générale

Le cœur de ce set est la capsule de microphone supercardioïde, insensible aux accrochages acoustiques, dérivée de la très appréciée série evolution 800. Sa qualité sonore impressionne et révèle tout le potentiel de chaque animateur. L'égaliseur intégré au récepteur true diversity permet également des réglages spécifiques de la reproduction sonore.

Points forts

• Robuste corps métallique (émetteur et récepteur) Largeur de bande de 42 MHz : 1680 fréquences UHF réglables pour une réception sans interférence
• Banque de fréquences élargie jusqu'à 24 fréquences compatibles
• Port Ethernet de communication avec le logiciel Wireless Systems Manager (WSM) pour pilote par ordinateur assurant un excellent contrôle des données, en particulier avec les systèmes professionnels multicanaux
• Réception true diversity de haute qualité
• Squelch Pilot tone permettant d'éliminer toute interférence HF quand l'émetteur est arrêté
• Recherche automatique de fréquences libres par balayage des fréquences disponibles
• Réponse en fréquence audio étendue
• Plage de sensibilité audio élargie
• Synchronisation sans fil des paramètres émetteur depuis le récepteur
• Interface des menus conviviale offrant plus d'options
• Affichage graphique lumineux, le récepteur pouvant également afficher les paramètres émetteur
• Fonction de verrouillage automatique évitant le changement accidentel des réglages
• Compander HDX pour une plus grande pureté sonore
• Affichage à 4 segments de l'état de charge des piles/accus émetteur visible également sur le récepteur
• Bouton mute programmable sur le corps de l'émetteur
• Modules microphones facilement interchangeables au sein de la gamme evolution
• Égaliseur et mode Soundcheck intégrés
• Contacts extérieurs pour recharger l'accu BA 2015 sans le sortir de l'émetteur
• Gamme d'accessoires permettant d'adapter le système à n'importe quelles conditions d'utilisation

Caractéristiques techniques

Gamma de fréquences HF	516 .... 865 MHz
Fréquence de réception	1680
Presetts	24
Largeur de bande commutable	42 MHz
Excursion créée	+/- 48 kHz
Compander	HDX
Réponse en fréquence	80......18000 Hz
Rapport signal/bruit (S/B)	> 115 dB(A)
Distorsion harmonique totale (DHT)	< 0,9 %
Conformément à ETS 300422 , ETS 300445 , CE , FCC
Embase / connecteur d'antenne	2 BNC, 50 Ohm
Connecteur XLR	6,3 mm
Niveau de sortie audio (symétrique)	XLR: +18 dBu max
Niveau de sortie audio (asymétrique)	Jack: +10 dBu max
Dimensions (Récepteur)	212 x 202 x 43 mm
Poids (Récepteur)	980 g
Puisance d'émission	10/30 mW
Autonomie(Emetteur)	>8 h
Dimensions (Emetteur)	d= 50 mm, l= 265 mm
Poids (Emetteur)	450 g
Principe du transducteur	dynamique
Sensibilité audio	1,6 mV/Pa
Niveau maximal de pression sonore (SPL)	154 dB(SPL) max.
Directivité	super-cardioide

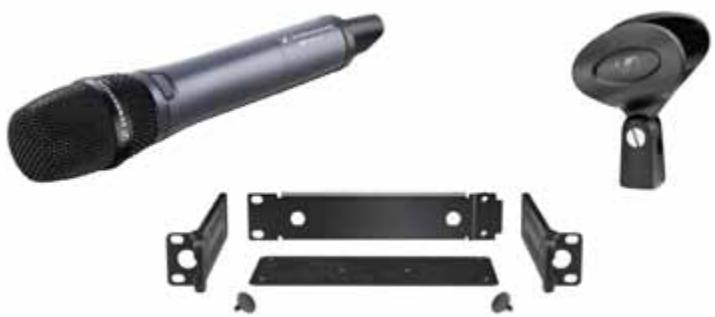

Contenu

1 EM 300 G3, récepteur rackable 1 SKM 300-845 G3, émetteur main (supercardioide, dynamique) - 1 MZQ 1, clip microphone 1 GA 3, accessoire de montage en rack 1 NT 2, alimentation 2 antennes 2 piles AA - Manuel utilisateur
