Type de produit	Système de microphone sans fil
Marque	Sennheiser
Modèle	EW 572 G3
Gamme de fréquences HF	516 - 865 MHz
Nombre de fréquences réglables	1680
Banques de fréquences (Présets)	32
Largeur de bande	42 MHz
Compander	HDX
Réponse en fréquence	25 Hz - 18 kHz
Rapport signal/bruit	> 115 dB(A)
Distorsion harmonique totale	< 0,9 %
Connecteurs antenne	2 BNC, 50 Ohm
Sorties audio	XLR (symétrique), Jack 6,3 mm (asymétrique)
Niveau de sortie asymétrique	+12 dBu max
Niveau de sortie symétrique	+18 dBu max
Dimensions récepteur	212 x 202 x 43 mm
Poids récepteur	980 g
Puissance d'émission	10/30 mW
Autonomie émetteur	> 8 h
Tension d'entrée max	3,0 V eff line
Dimensions émetteur	82 x 64 x 24 mm
Poids émetteur	~ 160 g
Alimentation	Adaptateur secteur NT 2 (inclus), 2 piles AA
Contenu de la boîte	Récepteur EM 500 G3, émetteur SK 500 G3, câble instrument CI 1, kit de montage rack GA 3, alimentation NT 2, 2 antennes, 2 piles AA, manuel
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Respecter les consignes de sécurité pour appareils électroniques. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Pièces disponibles auprès du service après-vente Sennheiser. Réparation par un technicien agréé.
Informations générales	Système de microphone sans fil professionnel pour instruments, avec synchronisation sans fil et gestion des fréquences.

FOIRE AUX QUESTIONS - EW 572 G3 SENNHEISER

Comment synchroniser l'émetteur avec le récepteur ?

Placez l'émetteur à proximité du récepteur, activez la fonction de synchronisation sur le récepteur (menu Easy Setup) et maintenez la touche SET sur l'émetteur jusqu'à ce que la synchronisation soit confirmée.

Quelle est l'autonomie de l'émetteur ?

L'autonomie est supérieure à 8 heures avec des piles alcalines neuves ou un accu BA 2015 chargé.

Comment régler l'égaliseur ?

Accédez au menu EQ sur le récepteur. Vous pouvez ajuster les fréquences graves et aiguës selon vos préférences sonores.

Que faire en cas d'interférences ?

Utilisez la fonction de recherche automatique des fréquences libres (Auto Scan) sur le récepteur. Sélectionnez une fréquence libre et synchronisez l'émetteur.

Puis-je utiliser des piles rechargeables ?

Oui, vous pouvez utiliser des piles rechargeables (accus) de type AA. Le récepteur affiche le niveau de charge des piles de l'émetteur.

Comment monter le récepteur en rack ?

Utilisez l'accessoire de montage en rack GA 3 fourni. Fixez les équerres sur les côtés du récepteur et vissez-le dans le rack standard 19 pouces.

Quelle est la portée du système ?

La portée peut atteindre jusqu'à 100 mètres en conditions optimales, selon l'environnement et les obstacles.

Comment changer les piles de l'émetteur ?

Ouvrez le compartiment à piles situé à l'arrière de l'émetteur de poche. Insérez deux piles AA en respectant la polarité, puis refermez le couvercle.

Le système est-il compatible avec d'autres microphones ?

L'émetteur SK 500 G3 est conçu pour être utilisé avec des microphones Sennheiser compatibles (série 500). Il est possible d'utiliser d'autres microphones avec l'adaptateur approprié.

Comment nettoyer le système ?

Utilisez un chiffon doux et sec pour nettoyer les boîtiers. Ne pas utiliser de produits chimiques ou de liquides. Protégez les connecteurs de la poussière.

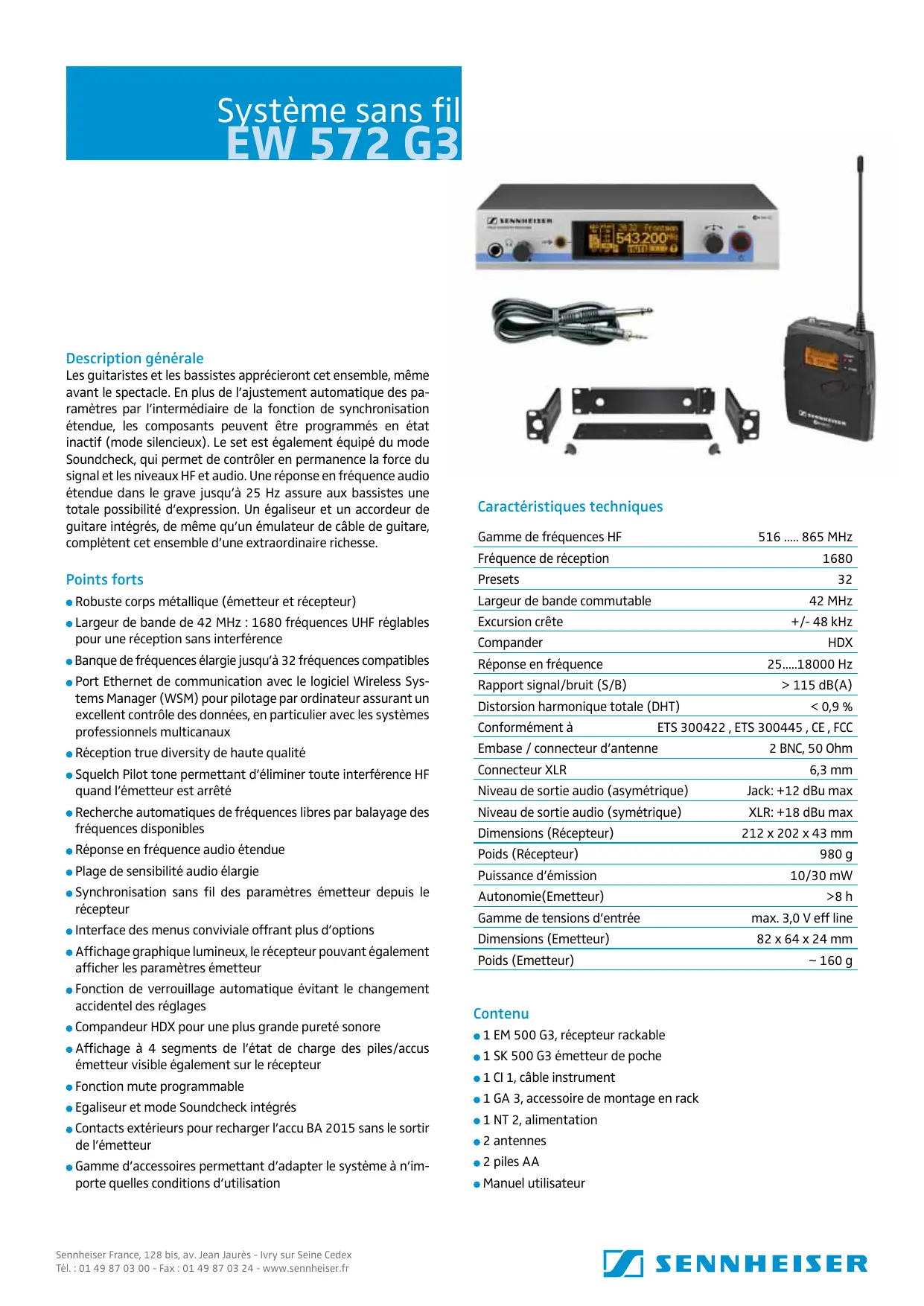

MODE D'EMPLOI EW 572 G3 SENNHEISER

Description générale

Les guitaristes et les bassistes approuvent mont cet ensemble, même avant le spectacle. En plus de l'ajustement automatique des paramètres par l'intermédiaire de la fonction de synchronisation étendue, les composants peuvent être programmés en état inactif (mode silencieux). Le set est également équipé du mode Soundcheck, qui permet de contrôler en permanence la force du signal et les niveaux HF et audio. Une réponse en fréquence audio étendue dans le grave jusqu'à 25 Hz assure aux bassistes une totale possibilité d'expression. Un égaliseur et un accordeur de guitare intégrés, de même qu'un émulateur de câble de guitare, complètent cet ensemble d'une extraordinaire richesse.

Points forts

• Robuste corps métallique (émetteur et récepteur) Largeur de bande de 42 MHz : 1680 fréquences UHF réglables pour une réception sans interférence
• Banque de fréquences élargie jusqu'à 32 fréquences compatibles
• Port Ethernet de communication avec le logiciel Wireless Systems Manager (WSM) pour pilote par ordinateur assurant un excellent contrôle des données, en particulier avec les systèmes professionnels multicanaux Réception true diversity de haute qualité
• Squelch Pilot tone permettant d'éliminer toute interférence HF quand l'émetteur est arrêté
• Recherche automatique de fréquences libres par balayage des fréquences disponibles
• Réponse en fréquence audio étendue
• Plage de sensibilité audio élargie Synchronisation sans fil des paramètres émetteur depuis le récepteur
• Interface des menus conviviale offrant plus d'options
• Affichage graphique lumineux, le récepteur pouvant également afficher les paramètres émetteur
• Fonction de verrouillage automatique évitant le changement accidentel des réglages
• Compandeur HDX pour une plus grande pureté sonore
• Affichage à 4 segments de l'état de charge des piles/accus émetteur visible également sur le récepteur
• Fonction mute programmable
• Égaliseur et mode Soundcheck intégrés
• Contacts extérieurs pour recharger l'accu BA 2015 sans le sortir de l'émetteur
• Gamme d'accessoires permettant d'adapter le système à n'importe quelles conditions d'utilisation

Caractéristiques techniques

Gamage de fréquences HF	516 .... 865 MHz
Fréquence de réception	1680
Presents	32
Largeur de bande commutable	42 MHz
Excursion créée	+/- 48 kHz
Compander	HDX
Réponse en fréquence	25......18000 Hz
Rapport signal/bruit (S/B)	> 115 dB(A)
Distorsion harmonique totale (DHT)	< 0,9 %
Conformément à ETS 300422 , ETS 300445 , CE , FCC
Embase / connecteur d'antenne	2 BNC, 50 Ohm
Connecteur XLR	6,3 mm
Niveau de sortie audio (asymétrique)	Jack: +12 dBu max
Niveau de sortie audio (symétrique)	XLR: +18 dBu max
Dimensions (Récepteur)	212 x 202 x 43 mm
Poids (Récepteur)	980 g
Puisance d'émission	10/30 mW
Autonomie(Emetteur)	>8 h
Gamage de tensions d'entrée	max. 3,0 V eff line
Dimensions (Emetteur)	82 x 64 x 24 mm
Poids (Emetteur)	~ 160 g

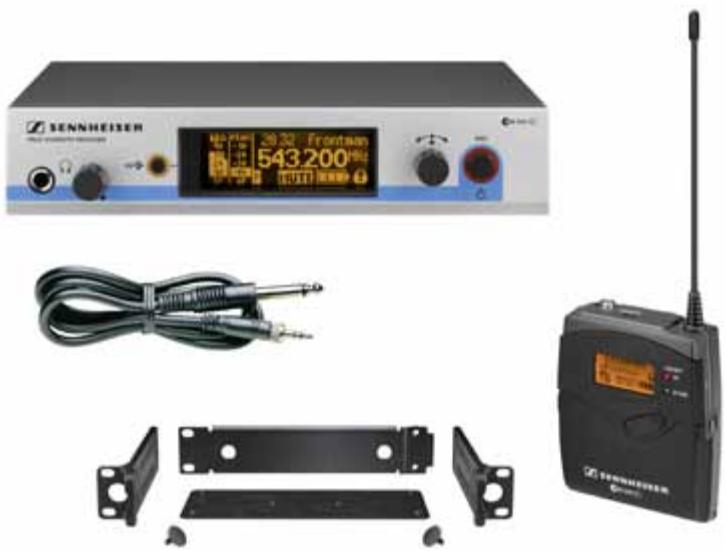

Contenu

1 EM 500 G3, récepteur rackable 1 SK 500 G3 émetteur de poche - 1 Cl 1, câble instrument 1 GA 3, accessoire de montage en rack 1 NT 2, alimentation 2 antennes 2 piles AA - Manuel utilisateur
