Type de produit	Système de microphone sans fil (émetteur-récepteur avec micro cravate)
Marque	SENNHEISER
Modèle	EW 512 G3
Dimensions du récepteur	212 x 202 x 43 mm
Poids du récepteur	980 g
Dimensions de l'émetteur	82 x 64 x 24 mm
Poids de l'émetteur	160 g environ
Alimentation de l'émetteur	2 piles AA ou accu BA 2015 rechargeable via contacts externes
Alimentation du récepteur	Secteur via adaptateur NT 2 fourni
Autonomie de l'émetteur	> 8 heures
Gamme de fréquences HF	516 - 865 MHz
Nombre de fréquences réglables	1680
Nombre de presets	32
Largeur de bande	42 MHz
Réponse en fréquence audio	80 - 18 000 Hz
Compander	HDX
Rapport signal/bruit	> 115 dB(A)
Distorsion harmonique totale	< 0,9 %
Connecteurs antenne	2 BNC, 50 Ohms
Sortie audio	XLR symétrique (+18 dBu max) et Jack 6,3 mm asymétrique (+12 dBu max)
Principe du transducteur	Électret
Sensibilité audio	6,3 mV/Pa
Niveau sonore maximal	142 dB SPL
Directivité	Omnidirectionnelle
Fonctions principales	Réception true diversity, recherche auto de fréquences, synchronisation sans fil, égaliseur, mode Soundcheck, verrouillage auto, affichage graphique, mute programmable
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits chimiques.
Sécurité	Utiliser uniquement les accessoires fournis ou recommandés. Ne pas exposer à l'eau ou à des températures extrêmes.
Pièces détachées et réparabilité	Contacter le service après-vente Sennheiser. Certains accessoires disponibles séparément.
Contenu de la livraison	Récepteur EM 500 G3, émetteur SK 500 G3, micro cravate MKE 2-ew, kit de montage rack GA 3, alimentation NT 2, 2 antennes, 2 piles AA, manuel utilisateur

FOIRE AUX QUESTIONS - EW 512 G3 SENNHEISER

Comment configurer le système EW 512 G3 ?

Branchez le récepteur et l'émetteur, allumez-les, puis utilisez la fonction de recherche automatique des fréquences libres sur le récepteur. Synchronisez ensuite l'émetteur sans fil. Consultez le manuel pour les détails.

Quelle est l'autonomie des piles ?

L'autonomie est supérieure à 8 heures avec des piles AA alcalines. Utilisez l'accu BA 2015 pour une recharge via les contacts externes.

Comment synchroniser l'émetteur avec le récepteur ?

Activez la synchronisation sans fil depuis le menu du récepteur, puis placez l'émetteur à proximité pour qu'il capte le signal de configuration.

Puis-je utiliser plusieurs systèmes EW 512 G3 simultanément ?

Oui, jusqu'à 32 fréquences compatibles par banque. Utilisez le logiciel Wireless Systems Manager pour une gestion multicanal optimale.

Comment régler l'égaliseur ?

Allez dans le menu EQ du récepteur pour ajuster les bandes de fréquences selon vos besoins. Le mode Soundcheck permet d'écouter les modifications en direct.

Que faire en cas d'interférences ?

Utilisez la fonction de balayage automatique pour trouver une fréquence libre. Activez le squelch pilot tone pour couper les bruits parasites quand l'émetteur est éteint.

Comment recharger l'accu BA 2015 ?

Utilisez le chargeur Sennheiser (non fourni) ou les contacts externes de l'émetteur avec un adaptateur adapté. Ne pas ouvrir l'émetteur.

Quels accessoires sont compatibles ?

De nombreux accessoires Sennheiser sont compatibles : antennes directionnelles, chargeurs, micros supplémentaires, etc. Consultez le catalogue Sennheiser.

Comment nettoyer le système ?

Utilisez un chiffon sec et non pelucheux. Évitez les produits chimiques. Protégez l'équipement de la poussière et de l'humidité.

Où trouver le manuel d'utilisation ?

Le manuel est inclus dans l'emballage. Vous pouvez aussi le télécharger gratuitement sur notice-facile.com en version PDF.

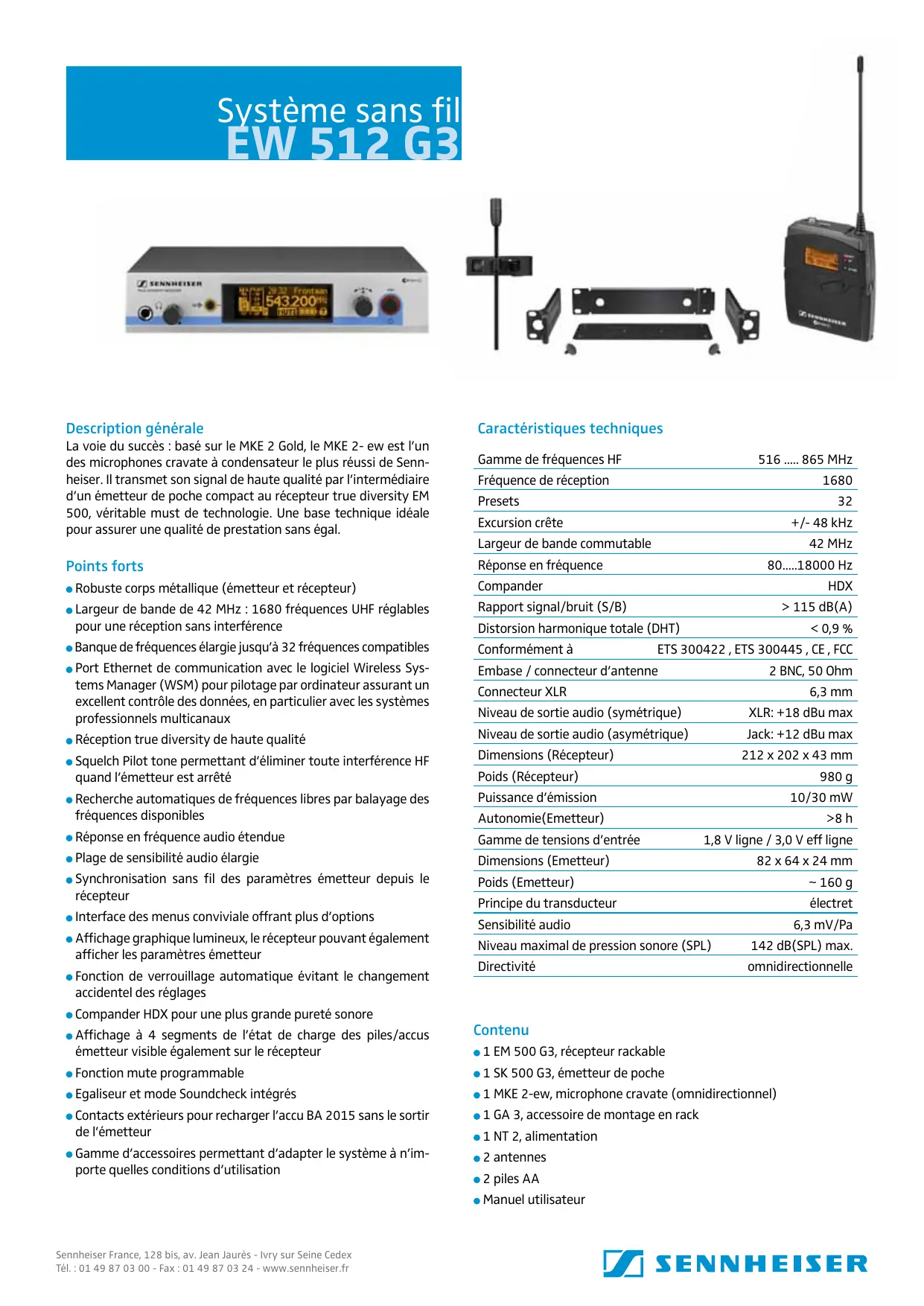

MODE D'EMPLOI EW 512 G3 SENNHEISER

Description générale

La voie du succès : basé sur le MKE 2 Gold, le MKE 2-ew est l'un des microphones cravate à condensateur le plus réussi de Sennheiser. Il transmet son signal de haute qualité par l'intermédiaire d'un émetteur de poche compact au récepteur true diversity EM 500, véritable must de technologie. Une base technique idéale pour assurer une qualité de prestation sans égal.

Points forts

• Robuste corps métallique (émetteur et récepteur) Largeur de bande de 42 MHz : 1680 fréquences UHF réglables pour une réception sans interférence
• Banque de fréquences élargie jusqu'à 32 fréquences compatibles
• Port Ethernet de communication avec le logiciel Wireless Systems Manager (WSM) pour pilotage par ordinateur assurant un excellent contrôle des données, en particulier avec les systèmes professionnels multicanaux. Réception true diversity de haute qualité.
• Squelch Pilot tone permettant d'éliminer toute interférence HF quand l'émetteur est arrêté
• Recherche automatique de fréquences libres par balayage des fréquences disponibles
• Réponse en fréquence audio étendue
• Plage de sensibilité audio élargie Synchronisation sans fil des paramètres émetteur depuis le récepteur
• Interface des menus conviviale offrant plus d'options
• Affichage graphique lumineux, le récepteur pouvant également afficher les paramètres émetteur
• Fonction de verrouillage automatique évitant le changement accidentel des réglages
• Compander HDX pour une plus grande pureté sonore
• Affichage à 4 segments de l'état de charge des piles/accus émetteur visible également sur le récepteur
• Fonction mute programmable
• Égaliseur et mode Soundcheck intégrés
• Contacts extérieurs pour recharger l'accu BA 2015 sans le sortir de l'émetteur
• Gamme d'accessoires permettant d'adapter le système à n'importe quelles conditions d'utilisation

Caractéristiques techniques

Gamage de fréquences HF	516 .... 865 MHz
Fréquence de réception	1680
Presetts	32
Excursion créte	+/- 48 kHz
Largeur de bande commutable	42 MHz
Réponse en fréquence	80......18000 Hz
Compander	HDX
Rapport signal/bruit (S/B)	> 115 dB(A)
Distorsion harmonique totale (DHT)	< 0,9 %
Conformément à ETS 300422 , ETS 300445 , CE , FCC
Embase / connecteur d'antenne	2 BNC, 50 Ohm
Connecteur XLR	6,3 mm
Niveau de sortie audio (symétrique)	XLR: +18 dBu max
Niveau de sortie audio (asymétrique)	Jack: +12 dBu max
Dimensions (Récepteur)	212 x 202 x 43 mm
Poids (Récepteur)	980 g
Puisance d'émission	10/30 mW
Autonomie(Emetteur)	>8 h
Gamage de tensions d'entrée	1,8 V ligne / 3,0 V eff ligne
Dimensions (Emetteur)	82 x 64 x 24 mm
Poids (Emetteur)	~ 160 g
Principe du transducteur	électret
Sensibilité audio	6,3 mV/Pa
Niveau maximal de pression sonore (SPL)	142 dB(SPL) max.
Directivité	omnidirectionnelle

Contenu

• 1 EM 500 G3, récepteur rackable 1 SK 500 G3, émetteur de poche
• 1 MKE 2-ew, microphone cravate (omnidirectionnel) 1 GA 3, accessoire de montage en rack 1 NT 2, alimentation 2 antennes 2 piles AA
• Manuel utilisateur
