EW 500-965 G3 - Système de microphone sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de microphone sans fil
Marque	SENNHEISER
Modèle	EW 500-965 G3
Gamme de fréquences HF	516 à 865 MHz
Nombre de fréquences réglables	1680
Presets	32
Largeur de bande	42 MHz
Compander	HDX
Réponse en fréquence	80 à 18000 Hz
Rapport signal/bruit	>115 dB(A)
Distorsion harmonique totale	<0,9 %
Type de récepteur	True diversity, rackable
Connecteurs antenne	2 x BNC, 50 Ohm
Sortie audio symétrique	XLR, +18 dBu max
Sortie audio asymétrique	Jack 6,3 mm, +10 dBu max
Dimensions du récepteur	212 x 202 x 43 mm
Poids du récepteur	980 g
Dimensions de l'émetteur	Diamètre 50 mm, longueur 265 mm
Poids de l'émetteur	450 g
Principe du transducteur	Condensateur électret, double capsule
Directivité	Cardioïde / Supercardioïde (commutable)
Niveau de pression sonore max	144/154 dB SPL
Alimentation	Adaptateur secteur NT2, piles AA, accu BA 2015 rechargeable
Autonomie de l'émetteur	>8 heures
Puissance d'émission	10/30 mW
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou de liquides. Débrancher avant nettoyage.
Sécurité	Utiliser uniquement l'adaptateur secteur fourni. Ne pas ouvrir l'appareil. Éviter toute exposition à l'humidité.
Pièces détachées et réparabilité	Modules micro interchangeables dans la gamme evolution. Accessoires disponibles. Pour réparation, contacter un service agréé Sennheiser.
Informations générales	Corps métallique robuste. Synchronisation sans fil. Écran graphique lumineux. Fonction de verrouillage. Port Ethernet.

FOIRE AUX QUESTIONS - EW 500-965 G3 SENNHEISER

Comment synchroniser l'émetteur avec le récepteur ?

Pour synchroniser, placez l'émetteur face au récepteur à moins de 30 cm. Appuyez sur le bouton SYNC du récepteur. La synchronisation sans fil s'effectue automatiquement.

Quelle est la portée maximale du système ?

La portée typique est d'environ 100 mètres en champ libre, mais peut varier selon l'environnement. Les obstacles métalliques et les interférences peuvent réduire la portée.

Comment changer la directivité du microphone ?

Utilisez le commutateur situé sur l'émetteur main pour basculer entre les modes cardioïde et supercardioïde. Le changement est actif immédiatement.

Peut-on utiliser des piles rechargeables ?

Oui, vous pouvez utiliser des piles rechargeables AA ou l'accu BA 2015. L'émetteur dispose de contacts de charge externes pour recharger l'accu sans le retirer.

Comment effectuer une recherche de fréquences libres ?

Allez dans le menu du récepteur et sélectionnez Auto Scan. L'appareil scanne la bande et affiche les fréquences sans interférence. Vous pouvez ensuite assigner une fréquence à l'émetteur.

Que faire en cas de parasites ou d'interférences ?

Vérifiez d'abord que l'émetteur est allumé et sur la même fréquence. Activez la fonction Squelch Pilot tone pour couper les bruits HF. Si le problème persiste, recherchez une fréquence libre via Auto Scan.

L'écran du récepteur affiche-t-il les informations de l'émetteur ?

Oui, après synchronisation, le récepteur affiche l'état de la batterie de l'émetteur, le nom et les réglages. Vous pouvez également consulter ces infos via le menu.

Comment verrouiller les réglages pour éviter des modifications accidentelles ?

Activez la fonction Auto Lock dans le menu du récepteur. L'appareil se verrouille automatiquement après quelques secondes d'inactivité. Pour déverrouiller, maintenez enfoncé le bouton SET.

Quels accessoires sont compatibles avec ce système ?

Les modules micro de la gamme evolution sont interchangeables. Vous pouvez utiliser des antennes directionnelles, des supports de rack, des chargeurs pour accu, etc. Consultez le catalogue Sennheiser.

Comment nettoyer et entretenir le système ?

Utilisez un chiffon doux et sec pour nettoyer les boîtiers. Évitez les liquides. Pour la grille du microphone, dévissez-la et nettoyez-la avec de l'eau savonneuse si nécessaire. Séchez complètement avant remontage.

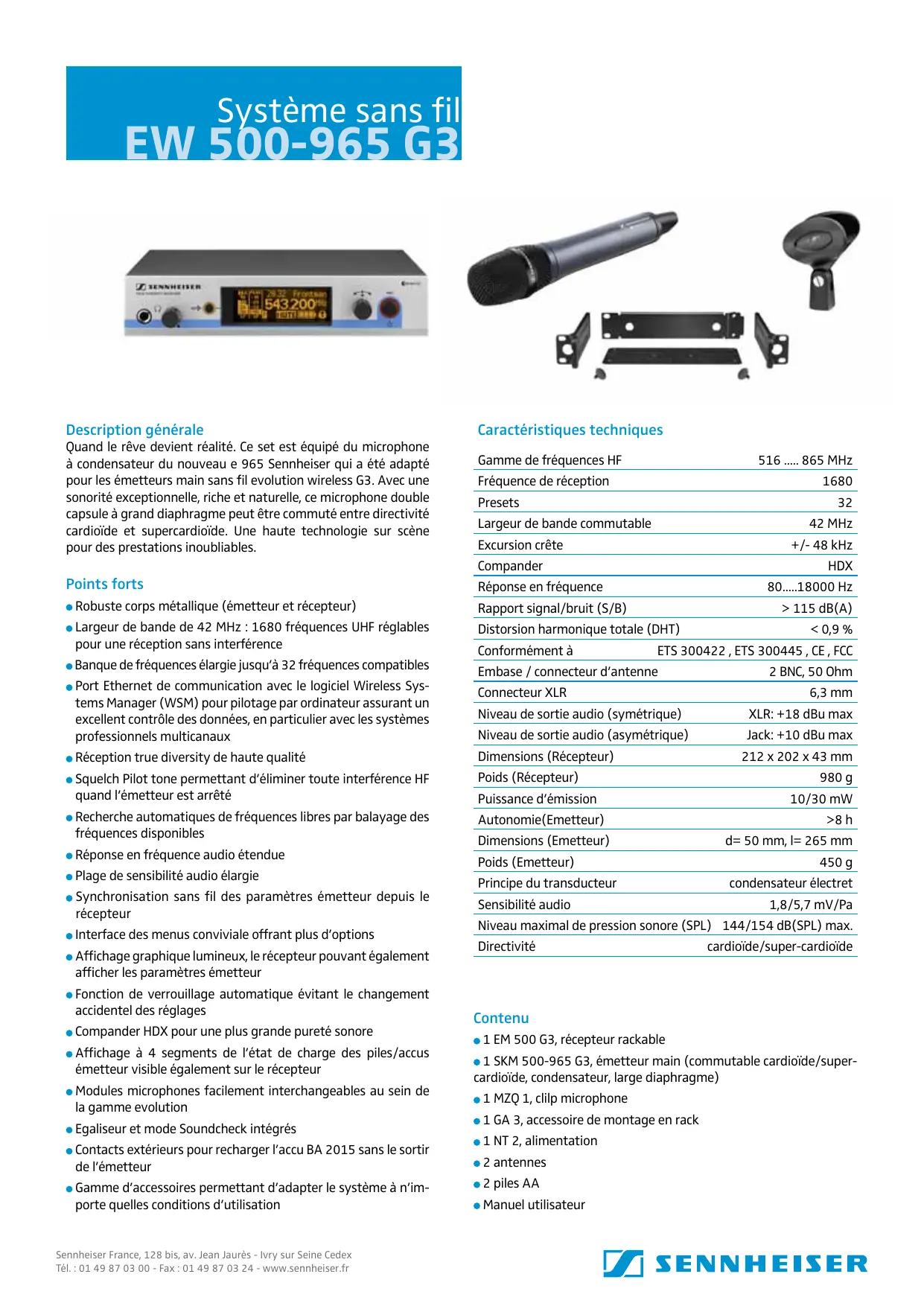

MODE D'EMPLOI EW 500-965 G3 SENNHEISER

Système sans fil EW 500-965 G3

SENNHEISER 28.32° Frontset 543.200°F 1000Ω

Description générale

Quand le rêve devient réalité. Ce set est équipé du microphone à condensateur du nouveau e 965 Sennheiser qui a été adapté pour les émetteurs main sans fil evolution wireless G3. Avec une sonorité exceptionnelle, riche et naturelle, ce microphone double capsule à grand diaphragme peut être commuté entre directivité cardioïde et supercardioïde. Une haute technologie sur scène pour des prestations inoubliables.

Points forts

• Robuste corps métallique (émetteur et récepteur)
• Largeur de bande de 42 MHz : 1680 fréquences UHF réglables pour une réception sans interférence
• Banque de fréquences élargie jusqu'à 32 fréquences compatibles
• Port Ethernet de communication avec le logiciel Wireless Systems Manager (WSM) pour pilotage par ordinateur assurant un excellent contrôle des données, en particulier avec les systèmes professionnels multicanaux
• Réception true diversity de haute qualité
• Squelch Pilot tone permettant d'éliminer toute interférence HF quand l'émetteur est arrêté
• Recherche automatiques de fréquences libres par balayage des fréquences disponibles
• Réponse en fréquence audio étendue
• Plage de sensibilité audio élargie
• Synchronisation sans fil des paramètres émetteur depuis le récepteur
• Interface des menus conviviale offrant plus d'options
• Affichage graphique lumineux, le récepteur pouvant également afficher les paramètres émetteur
• Fonction de verrouillage automatique évitant le changement accidentel des réglages
• Compander HDX pour une plus grande pureté sonore
• Affichage à 4 segments de l'état de charge des piles/accus émetteur visible également sur le récepteur
• Modules microphones facilement interchangeables au sein de la gamme evolution
• Egaliseur et mode Soundcheck intégrés
• Contacts extérieurs pour recharger l'accu BA 2015 sans le sortir de l'émetteur
• Gamme d'accessoires permettant d'adapter le système à n'importe quelles conditions d'utilisation

Caractéristiques techniques

Gamme de fréquences HF	516 ..... 865 MHz
Fréquence de réception	1680
Presets	32
Largeur de bande commutable	42 MHz
Excursion crête	+/- 48 kHz
Compander	HDX
Réponse en fréquence	80.....18000 Hz
Rapport signal/bruit (S/B)	>115 dB(A)
Distorsion harmonique totale (DHT)	< 0,9 %
Conformément à ETS 300422 , ETS 300445 , CE , FCC
Embase / connecteur d'antenne	2 BNC, 50 Ohm
Connecteur XLR	6,3 mm
Niveau de sortie audio (symétrique)	XLR: +18 dBu max
Niveau de sortie audio (asymétrique)	Jack: +10 dBu max
Dimensions (Récepteur)	212 x 202 x 43 mm
Poids (Récepteur)	980 g
Puissance d'émission	10/30 mW
Autonomie(Emetteur)	>8 h
Dimensions (Emetteur)	d= 50 mm, l= 265 mm
Poids (Emetteur)	450 g
Principe du transducteur	condensateur électret
Sensibilité audio	1,8/5,7 mV/Pa
Niveau maximal de pression sonore (SPL)	144/154 dB(SPL) max.
Directivité	cardioïde/super-cardioïde

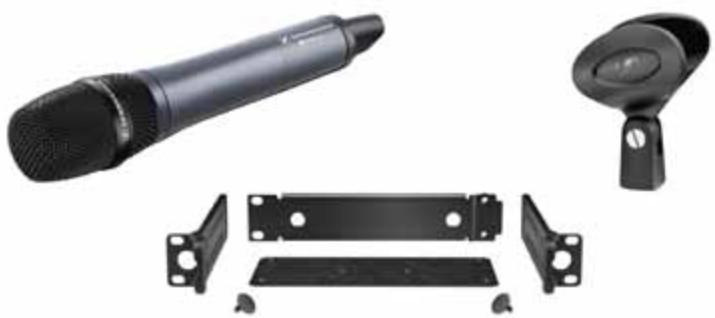

Contenu

• 1 EM 500 G3, récepteur rackable
- 1 SKM 500-965 G3, émetteur main (commutable cardioïde/supercardioïde, condensateur, large diaphragme)
• 1 MZQ 1, clilp microphone
• 1 GA 3, accessoire de montage en rack
• 1 NT 2, alimentation
- 2 antennes
- 2 piles AA
- Manuel utilisateur
