EW 335 G3 - Système de microphone sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de microphone sans fil
Marque	SENNHEISER
Modèle	EW 335 G3
Gamme de fréquences HF	516...865 MHz
Nombre de fréquences réglables	1680
Presets	24
Largeur de bande	42 MHz
Compander	HDX
Réponse en fréquence audio	80...18000 Hz
Rapport signal/bruit	>115 dB(A)
Distorsion harmonique totale	<0,9%
Connecteurs d'antenne	2 BNC, 50 Ohm
Niveau de sortie audio symétrique	+18 dBu max
Niveau de sortie audio asymétrique	+10 dBu max
Dimensions récepteur (L x l x H)	212 x 202 x 43 mm
Poids récepteur	980 g
Puissance d'émission	10/30 mW
Autonomie émetteur	>8 h
Dimensions émetteur (diamètre x longueur)	50 mm x 265 mm
Poids émetteur	450 g
Principe transducteur	Dynamique
Sensibilité audio	2,1 mV/Pa
Niveau de pression sonore max	154 dB(SPL)
Directivité	Cardioïde
Fonctions principales	Recherche automatique de fréquences, synchronisation sans fil, affichage graphique rétroéclairé, verrouillage automatique, bouton mute programmable, égaliseur, mode Soundcheck
Alimentation	Piles ou accumulateur BA 2015 rechargeable via contacts externes
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter tout contact avec des liquides.
Sécurité	Respecter les réglementations locales sur les fréquences radio. Utiliser uniquement les accessoires recommandés.
Pièces détachées et réparabilité	Modules microphone interchangeables au sein de la gamme Evolution. Accu BA 2015 remplaçable. Accessoires variés disponibles.

FOIRE AUX QUESTIONS - EW 335 G3 SENNHEISER

Comment régler la fréquence sur le récepteur ?

Utilisez le menu de commande intuitif pour naviguer dans les 1680 fréquences. Le récepteur dispose d'une fonction de recherche automatique de fréquences libres par balayage.

Comment synchroniser l'émetteur avec le récepteur ?

Utilisez la synchronisation sans fil : depuis le récepteur, les paramètres sont transmis à l'émetteur sans connexion physique.

Comment activer le mode muet (mute) ?

L'émetteur main dispose d'un bouton mute programmable sur le corps. Vous pouvez l'activer pour couper le micro rapidement.

Quelle est l'autonomie de l'émetteur ?

L'autonomie est supérieure à 8 heures avec des piles ou l'accumulateur BA 2015.

Comment recharger l'accumulateur BA 2015 ?

L'émetteur dispose de contacts extérieurs permettant de recharger l'accu sans le sortir de l'émetteur. Utilisez le chargeur adapté.

Que faire en cas d'interférences ou de parasites ?

Activez la fonction recherche automatique de fréquences libres pour trouver un canal sans interférence. Le squelch Pilot tone élimine les parasites quand l'émetteur est éteint.

Comment utiliser le logiciel Wireless Systems Manager (WSM) ?

Connectez le récepteur via le port Ethernet à un ordinateur équipé du logiciel WSM pour piloter le système et contrôler les données professionnellement.

Quels accessoires sont compatibles avec ce système ?

Une gamme d'accessoires permet d'adapter le système : modules micro interchangeables, accumulateurs, chargeurs, câbles, supports, etc.

Comment nettoyer le microphone ?

Utilisez un chiffon sec et doux pour essuyer le boîtier. Évitez tout liquide ou produit chimique.

Quelle est la portée du système ?

La portée dépend des conditions, mais grâce à la réception true diversity et à la puissance d'émission de 30 mW, elle peut atteindre plusieurs dizaines de mètres en champ libre.

MODE D'EMPLOI EW 335 G3 SENNHEISER

Description générale

Ce set donne non seulement à la voix plus de présence, mais offre au présentateur un bouton muette activable sur le corps du micro, ainsi qu'un affichage graphique rétroéclairé lisible et un menu de commande à la navigation intuitive. L'EW 335 G3 est le partenaire idéal, quelles que soient les conditions. L'émetteur main permet d'assurer dialogues et interviews d'une grande spontanéité.

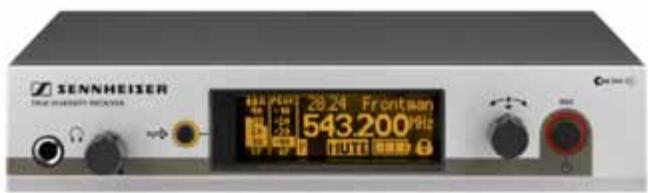

Points forts

• Robuste corps métallique (émetteur et récepteur). Largeur de bande de 42 MHz : 1680 fréquences UHF réglables pour une réception sans interférence.
• Banque de fréquences élargie jusqu'à 24 fréquences compatibles.
• Port Ethernet de communication avec le logiciel Wireless Systems Manager (WSM) pour pilotage par ordinateur, assurant un excellent contrôle des données, en particulier avec les systèmes professionnels multicanaux. Réception true diversity de haute qualité.
• Squelch Pilot tone permettant d'éliminer toute interférence HF quand l'émetteur est arrêté.
• Recherche automatique de fréquences libres par balayage des fréquences disponibles.
• Réponse en fréquence audio étendue
• Plage de sensibilité audio élargie. Synchronisation sans fil des paramètres de l'émetteur depuis le récepteur.
• Interface des menus conviviale offrant plus d'options.
• Affichage graphique lumineux, le récepteur pouvant également afficher les paramètres de l'émetteur.
• Fonction de verrouillage automatique évitant le changement accidentel des réglages.
• Compander HDX pour une plus grande pureté sonore
• Affichage à 4 segments de l'état de charge des piles/accumulateurs de l'émetteur, visible également sur le récepteur.
• Bouton mute programmable sur le corps de l'émetteur.
• Modules microphones facilement interchangeables au sein de la gamme Evolution.
• Égaliseur et mode Soundcheck intégrés
• Contacts extérieurs pour recharger l'accu BA 2015 sans le sortir de l'émetteur.
• Gamme d'accessoires permettant d'adapter le système à n'importe quelles conditions d'utilisation.

\section*{Caractéristiques techniques}

Gamma de fréquences HF	516 .... 865 MHz
Fréquence de réception	1680
Presetts	24
Largeur de bande commutable	42 MHz
Excursion créée	+/- 48 kHz
Compander	HDX
Réponse en fréquence	80.....18000 Hz
Rapport signal/bruit (S/B)	> 115 dB(A)
Distorsion harmonique totale (DHT)	< 0,9 %
Conformément à ETS 300422, ETS 300445, CE, FCC
Embase / connecteur d'antenne	2 BNC, 50 Ohm
Connecteur XLR	6,3 mm
Niveau de sortie audio (symétrique)	+18 dBu max
Niveau de sortie audio (asymétrique)	+10 dBu max
Dimensions (Recepteur)	212 x 202 x 43 mm
Poids (Recepteur)	980 g
Puisance d'émission	10/30 mW
Autonomie (Emetteur)	>8 h
Dimensions (Emetteur)	d= 50 mm, l= 265 mm
Poids (Emetteur)	450 g
Principe du transducteur	dynamique
Sensibilité audio	2,1 mV/Pa
Niveau maximal de pression sonore (SPL)	154 dB(SPL) max.
Directivité	cardioïde
