EW 312 G2 - Système de microphone sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de microphone sans fil professionnel (set comprenant récepteur EM 300 G2, émetteur de poche SK 300 G2, micro-émetteur SKM 300 G2 avec tête MD 835 et microphone cravate ME 2)
Marque	Sennheiser
Modèle	EW 312 G2 (Evolution Wireless)
Plages de fréquences	UHF 518–554 MHz (A), 626–662 MHz (B), 740–776 MHz (C), 786–822 MHz (D), 830–866 MHz (E) selon version
Modulation	FM large bande
Principe de réception	True Diversity (2 antennes, 2 circuits récepteurs)
Réduction de bruit	HDX (compresseur-expanseur large bande)
Signal pilote	Oui, activé/désactivé (pour squelch)
Nombre de canaux	8 banques préréglées × 8 canaux + 1 banque utilisateur (U) avec 8 canaux réglables (1440 fréquences par pas de 25 kHz)
Sensibilité du récepteur	< 2,5 μV pour 52 dB S/N (avec HDX, excursion crête)
Niveau de sortie audio (AF Out)	XLR symétrique +18 dBU, jack 6,3 mm asymétrique +12 dBU, réglable sur 8 niveaux
Alimentation du récepteur	10,5–16 V CC (nominal 12 V CC), consommation 200 mA
Dimensions du récepteur EM 300 G2	212 × 145 × 38 mm
Poids du récepteur EM 300 G2	Environ 1100 g
Émetteur de poche SK 300 G2	Dimensions : 82 × 64 × 24 mm ; poids : env. 158 g (avec piles) ; autonomie : > 8 h (piles AA) ou pack accu BA 2015
Micro-émetteur SKM 300 G2	Dimensions : Ø 50 × 225 mm ; poids : env. 450 g (avec piles) ; autonomie : > 8 h
Microphone cravate inclus (ME 2)	Condensateur, omnidirectionnel, sensibilité 20 mV/Pa, SPL max 130 dB
Tête de microphone pour SKM 300 G2 (MD 835)	Dynamique, cardioïde, sensibilité 1,5 mV/Pa, SPL max 150 dB
Accessoires inclus	2 antennes télescopiques, bloc secteur NT2-1, 2 piles AA, pince microphone, câble instrument (CL 1 pour SK 300 G2), notice d'utilisation
Entretien et nettoyage	Essuyer avec un chiffon légèrement humide ; ne pas utiliser de solvant ou détergent ; nettoyer régulièrement la grille du micro avec un chiffon humide
Sécurité	Ne pas ouvrir l'appareil (garantie annulée) ; utiliser dans des locaux secs ; éviter l'exposition au soleil et aux sources de chaleur
Garantie	24 mois à compter de la date d'achat (hors piles et accus)

FOIRE AUX QUESTIONS - EW 312 G2 SENNHEISER

Comment mettre en service le système EW 312 G2 ?

1. Raccordez les antennes télescopiques au récepteur EM 300 G2. 2. Branchez le bloc secteur et allumez le récepteur. 3. Insérez les piles dans l’émetteur de poche SK 300 G2 ou le micro-émetteur SKM 300 G2. 4. Allumez l’émetteur. 5. Vérifiez que le récepteur affiche un niveau RF (signal radio). Si nécessaire, réglez le même canal sur l’émetteur et le récepteur. Consultez la notice pour les réglages détaillés.

Comment changer la fréquence ou le canal ?

Dans le menu du récepteur ou de l’émetteur, utilisez l’option "BANK" pour sélectionner une banque (1 à 8 ou U) puis "CHAN" pour choisir le canal (1 à 8). Pour régler une fréquence libre dans la banque U, utilisez "TUNE" et réglez par pas de 25 kHz. Assurez-vous que l’émetteur et le récepteur soient sur le même canal.

Pourquoi n’y a-t-il pas de son alors que le récepteur est allumé ?

Vérifiez que l’émetteur est allumé et que le canal est identique sur les deux appareils. L’affichage "MUTE" indique que l’émetteur est en sourdine ou que le signal radio est trop faible. Réglez le seuil de squelch (menu "Squelch" du récepteur) ou désactivez la mise en sourdine. Vérifiez aussi les piles de l’émetteur.

Quelle est l’autonomie des piles ?

Avec deux piles AA neuves, l’autonomie est supérieure à 8 heures pour l’émetteur de poche SK 300 G2 et le micro-émetteur SKM 300 G2. Le pack accu rechargeable BA 2015 offre également plus de 8 heures. L’état des piles est affiché sur l’écran de l’émetteur et du récepteur.

Comment régler la sensibilité de l’émetteur ?

Dans le menu de l’émetteur, sélectionnez "SENSIT". Réglez la sensibilité de l’entrée audio (de 0 à -30 dB). Pour une voix forte, commencez à -20 dB ; pour un instrument, entre -10 et -30 dB selon le type. Ajustez pour que l’affichage AF sur le récepteur n’atteigne le niveau maximal que lors des passages les plus forts.

Que signifie l’affichage "MUTE" sur le récepteur ?

L’affichage "MUTE" indique que la sortie audio du récepteur est coupée. Cela peut être dû à : 1) L’émetteur est en sourdine (commutateur MUTE activé). 2) Le signal radio de l’émetteur est trop faible. 3) Le seuil de squelch est trop élevé. 4) Le signal pilote est manquant si activé. Vérifiez l’émetteur et réglez le squelch si nécessaire.

Comment utiliser la fonction Scan pour trouver des canaux libres ?

Mettez tous les émetteurs à l’arrêt. Sur le récepteur EM 300 G2, allez dans "Scan" et sélectionnez "Scan new". Le récepteur analyse toutes les banques et affiche le nombre de canaux libres par banque. Utilisez ensuite "Channel list" pour visualiser les canaux libres. Choisissez une banque avec suffisamment de canaux libres pour votre installation.

Puis-je utiliser d’autres microphones avec ce système ?

Oui, l’émetteur de poche SK 300 G2 accepte les microphones cravate ME 2, ME 3, ME 4 et tout microphone avec fiche jack 3,5 mm (alimentation pour électrets intégrée). Le micro-émetteur SKM 300 G2 accepte les têtes de microphone Sennheiser MD 835, MD 845 et ME 865. D’autres adaptateurs peuvent être utilisés.

Comment nettoyer le matériel ?

Nettoyez les appareils avec un chiffon légèrement humide. N’utilisez jamais de solvant ou de détergent. Pour la grille du micro-émetteur SKM 300 G2, dévissez-la, retirez la mousse, nettoyez l’intérieur et l’extérieur avec un chiffon humide, puis remettez la mousse et revissez. Les microphones cravate peuvent être nettoyés délicatement.

Que faire en cas de bruit ou de distorsion ?

Si le signal est bruité, augmentez la sensibilité de l’émetteur ("SENSIT") ou le niveau de sortie du récepteur ("AF Out"). En cas de distorsion, réduisez la sensibilité de l’émetteur ou le niveau de sortie. Vérifiez aussi que le seuil de squelch n’est pas trop élevé et que les piles ne sont pas faibles.

MODE D'EMPLOI EW 312 G2 SENNHEISER

Ces produits Sennheiser vous séduiront pendant de longues années par leur fiabilité, leur rentabilité et leur capacité d'emploi. C'est ce que garantit Sennheiser, fabricant réputé de produits electroacoustiques de grande valeur, fruits de compétences accumulées depuis plus de 50 ans.

Consacrez quelques minutes à la lecture de cette notice. Nous désirons en effet que vous puissiez profiter simplement et rapidement de cette technologie de pointe.

Sommaire

La série Evolution Wireless EW 300 G2 94

Le système de banque de canaux 94

Pour notre sécurité 95

Applications et contenu des sets 95

Vue d'ensemble des éléments de commande 96

Récepteur fixe EM 300 G2 96

ÉmetteurdepocheSK300G2 97

Micro-émetteur SKM 300 G2 98

Affichages sur le récepteur 99

Affichages sur les émetteurs 100

Mise en service 102

Récepteur fixe EM 300 G2 102

Émetteur de poche SK 300 G2 105

Micro-émetteur SKM 300 G2 107

Utilisation quotidienne 108

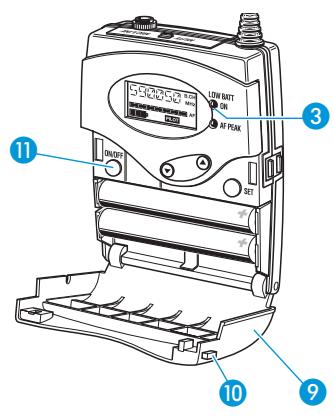

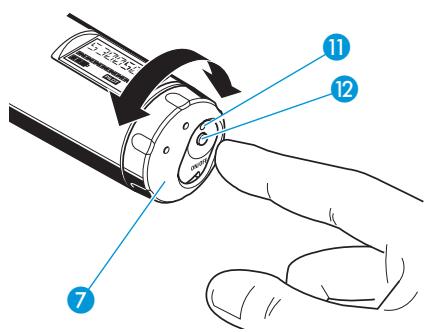

Mettre des composants en marche/à l'arrêt 108

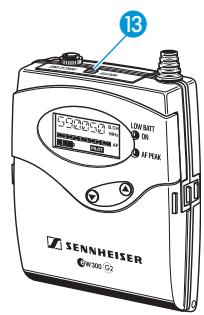

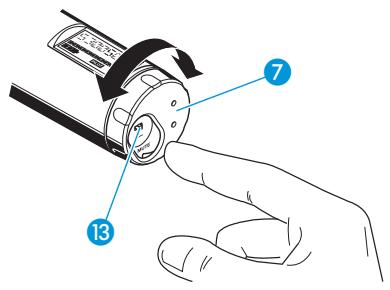

Mettre l'émetteur en sourdine 109

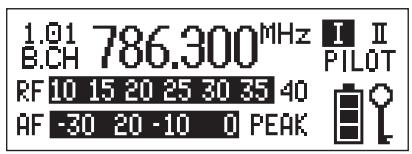

Activer/désactiver le verrouillage des touches 109

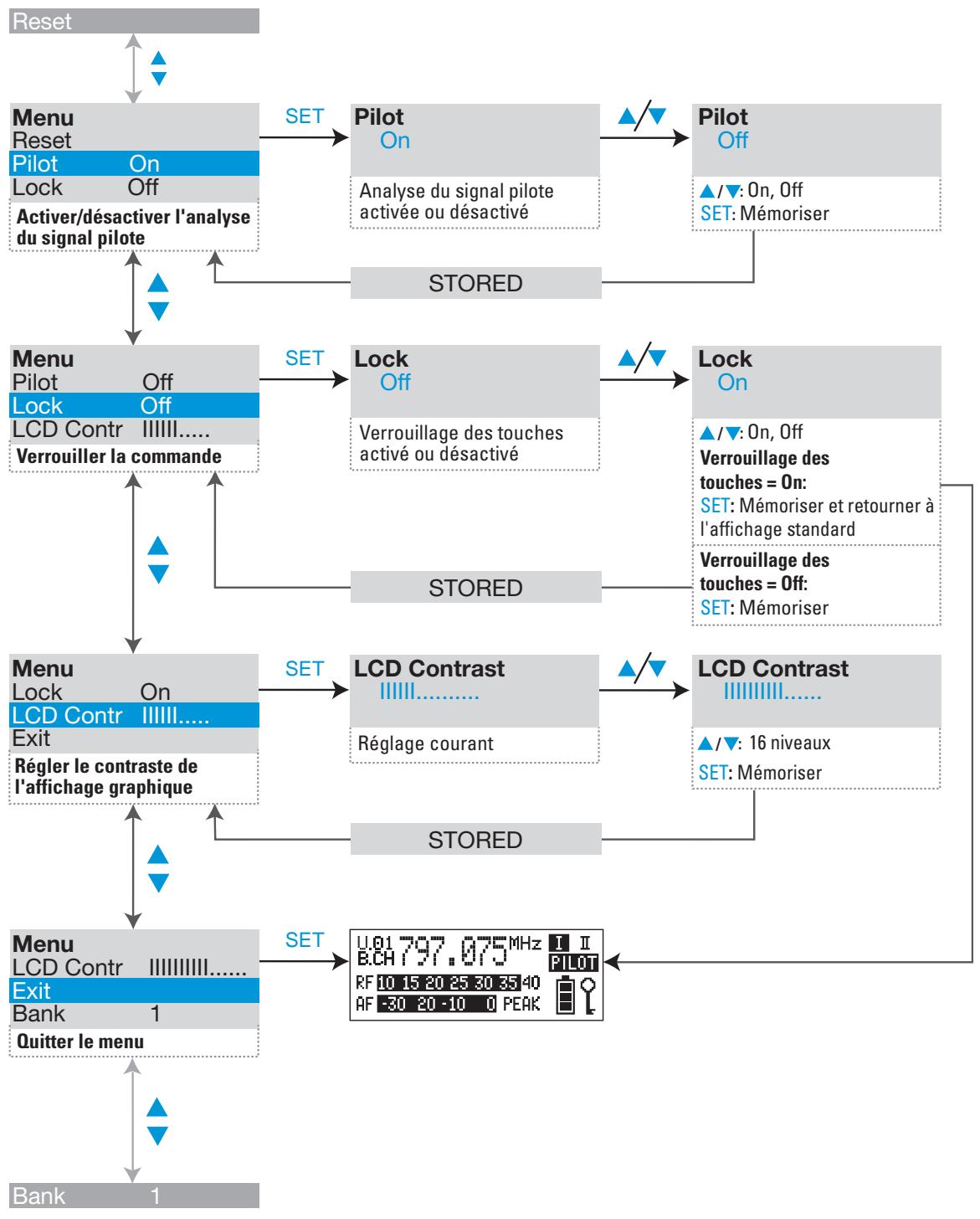

Le menu 110

Les touches 110

Vue d'ensemble des options 110

Utiliser le menu 111

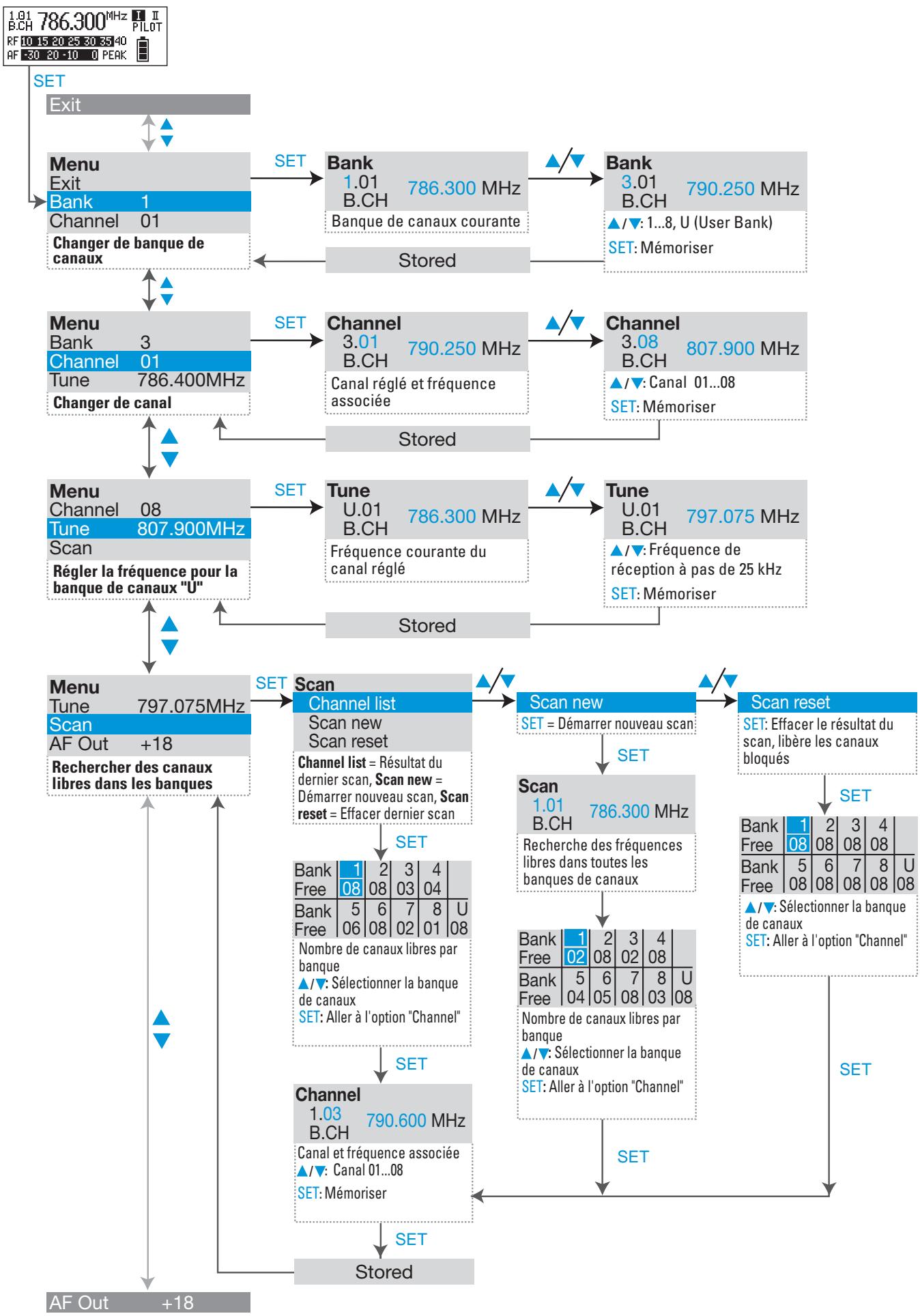

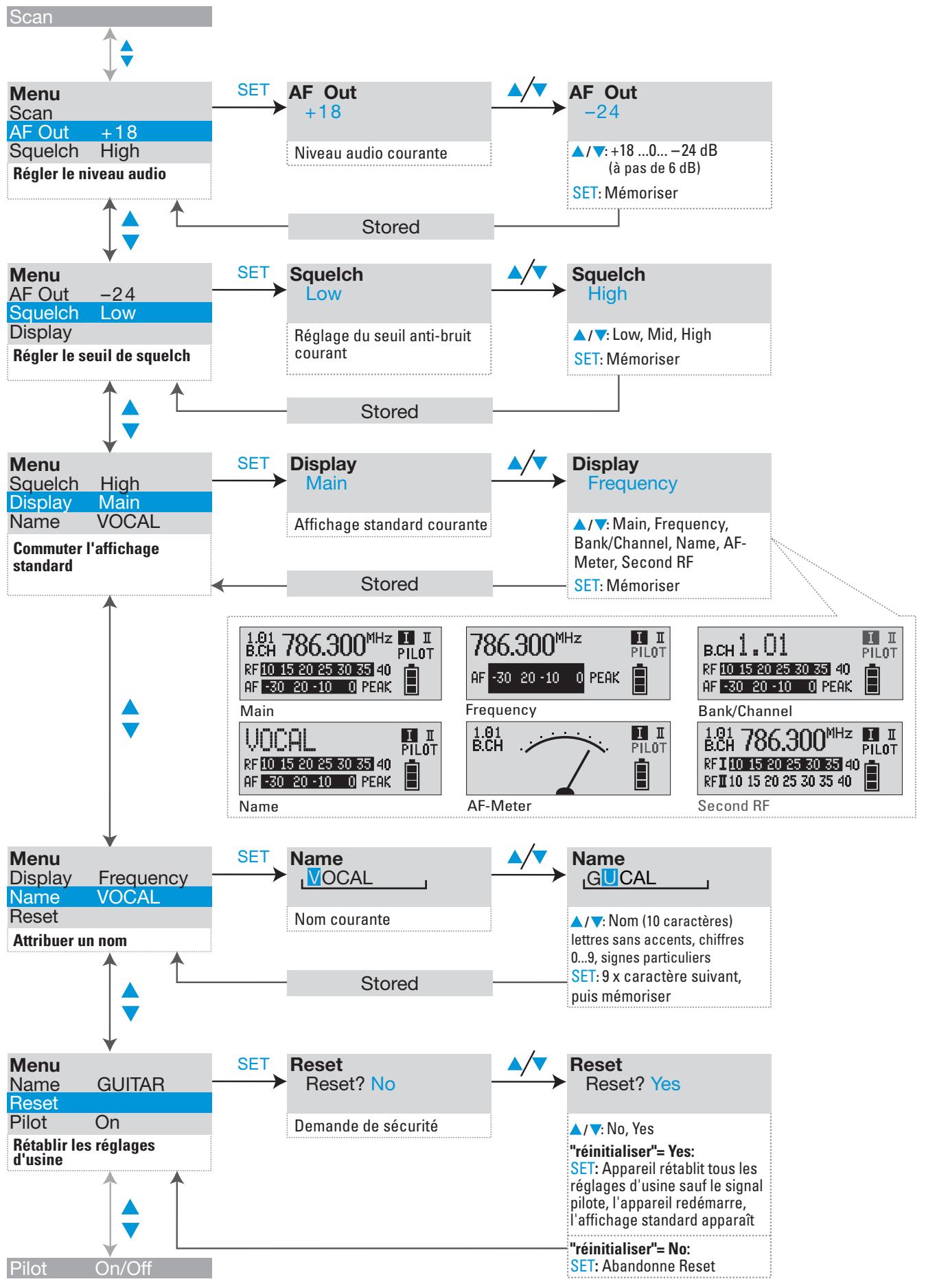

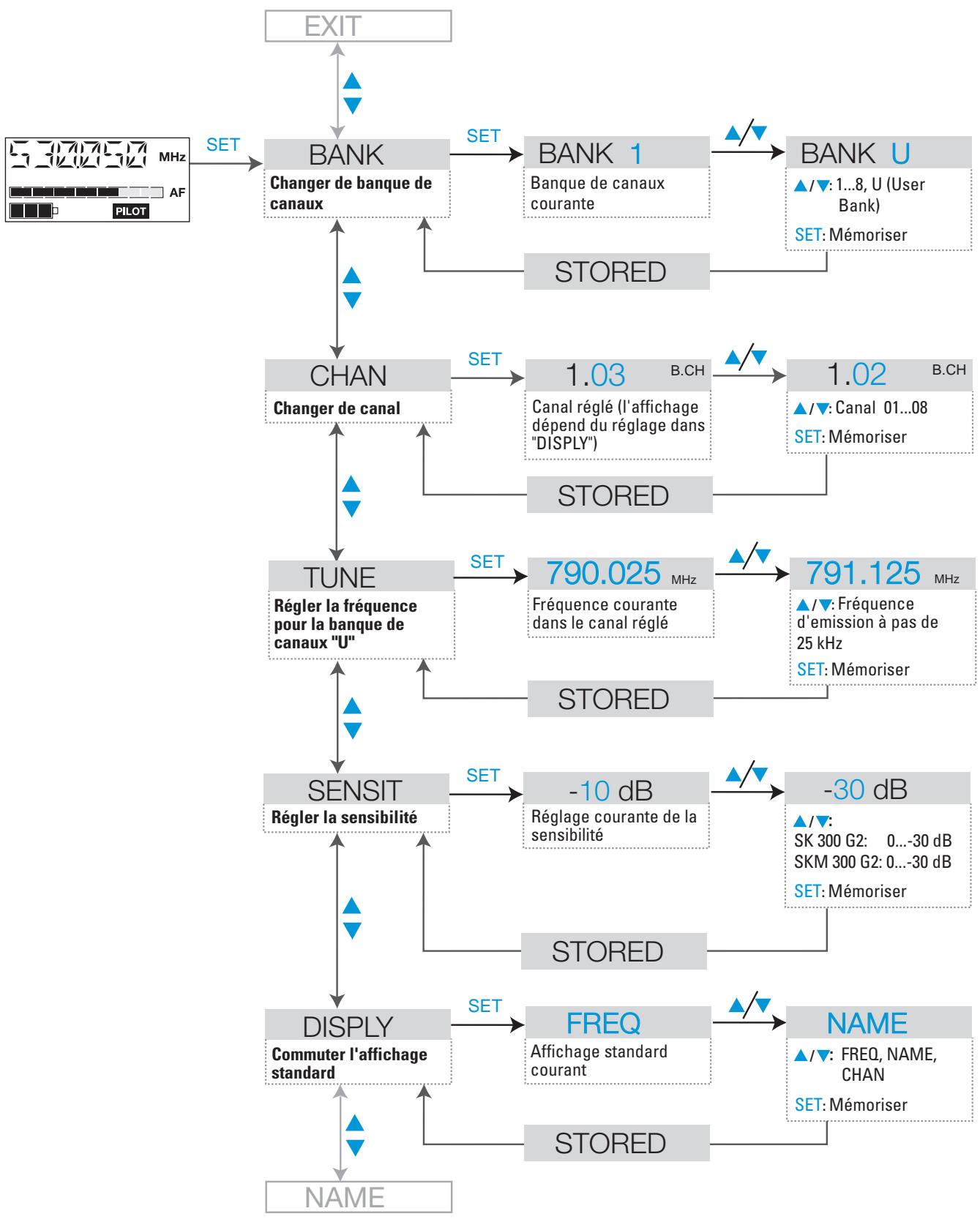

Menu Récepteur 113

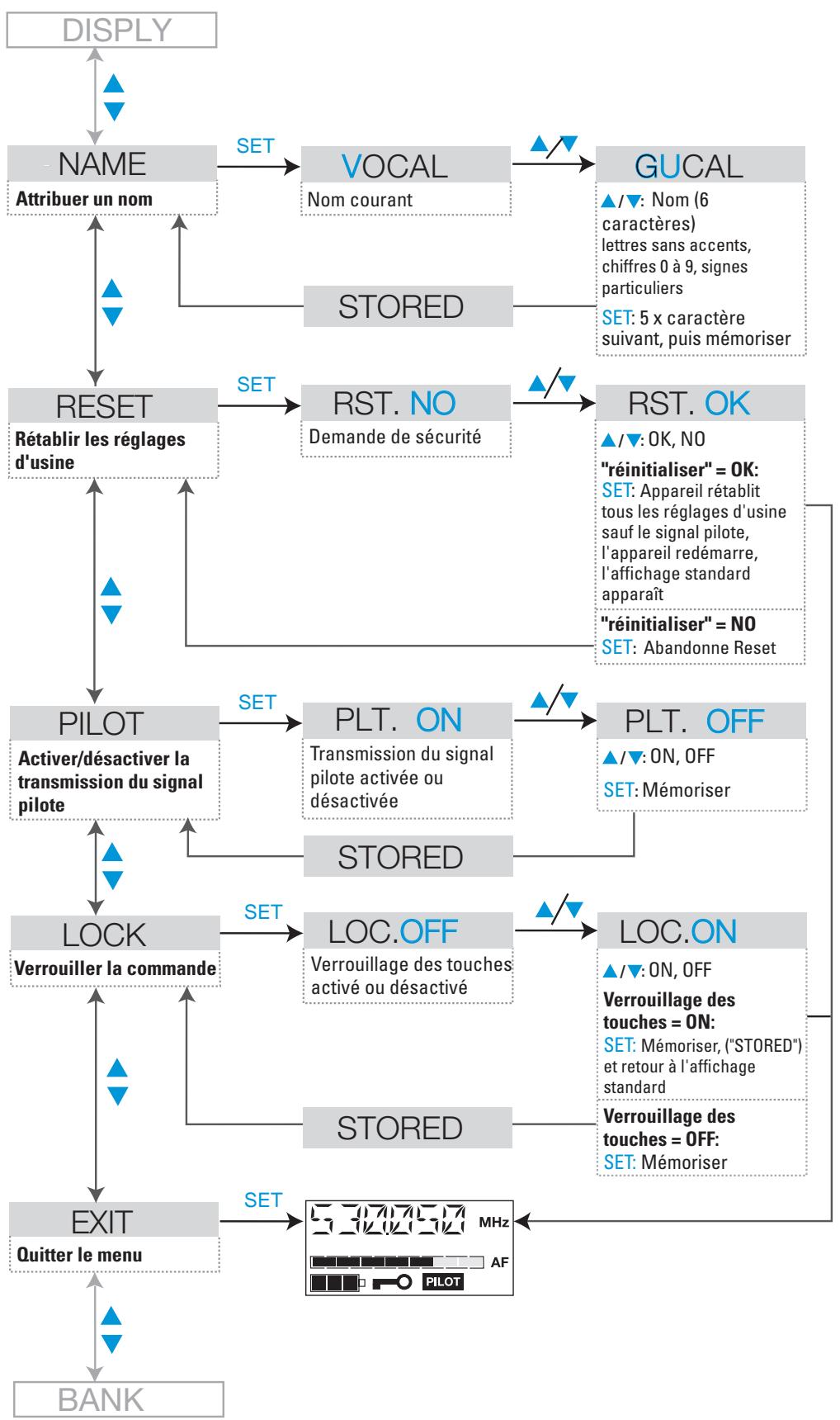

Menu Émetteur 116

Consignes de réglage pour le menu 118

Sélectionner la banque de canaux 118

Changer de canal 118

Régler les fréquences pour les canaux de la banque de canaux "U" 118

Vérifier si les banques de canaux contiennent des canaux libres (EM 300 G2 uniquement) 119

Le mode multi-canal 120

Régler la sensibilité (émetteurs uniquement) 120

Régler le niveau de la sortie audio (EM 300 G2 uniquement) 121

Régler le seuil de squelch (EM 300 G2 uniquement) 121

Sélectionner l'affichage standard 122

Entrer un nom 123

Rétablir les réglages d'usine de l'appareil 123

Activer/désactiver la transmission ou l'analyse du signal pilote 123

Activer/désactiver le verrouillage des touches 124

Régler le contraste de l'affichage graphique (EM 300 G2 uniquement) 124

Quitter le menu 124

En cas d'anomalies 125

Liste de contrôle des anomalies 125

Recommandations et conseils 126

Entretien et maintenance 127

Ceci est bon à savoir également 128

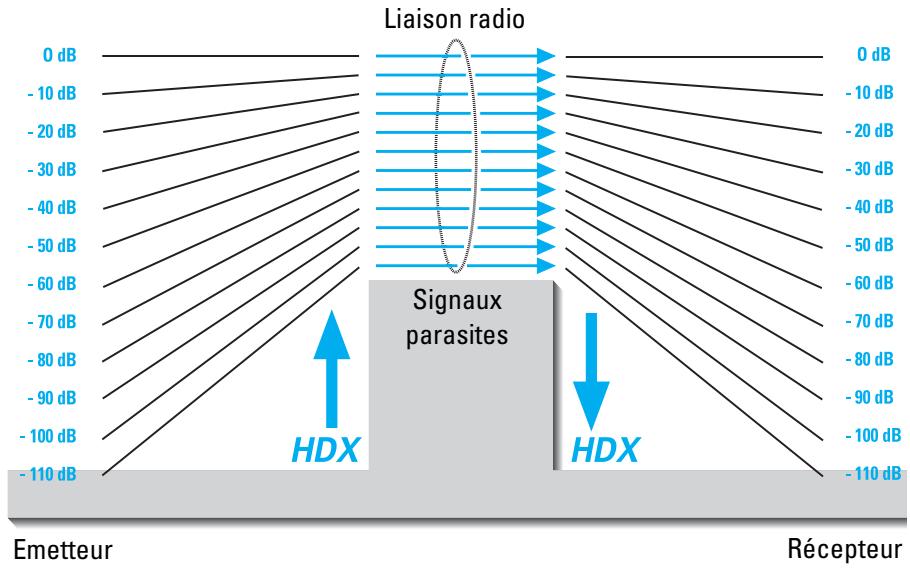

Réduction du bruit par HDX 128

Wireless - Installations de transmission sans fil 128

Systèmes anti-bruit (squelch) 129

Réception Diversity 129

Caractéristiques techniques 130

Brochage des connecteurs 131

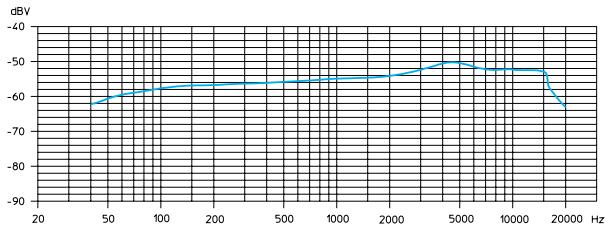

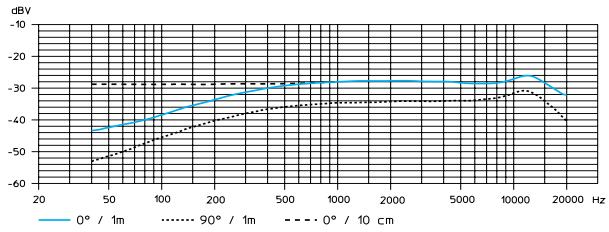

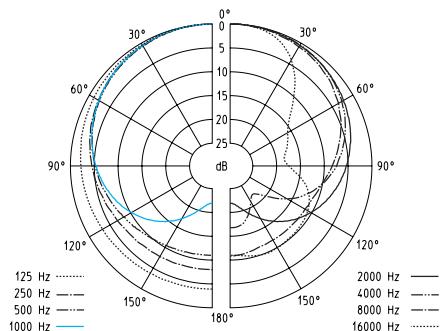

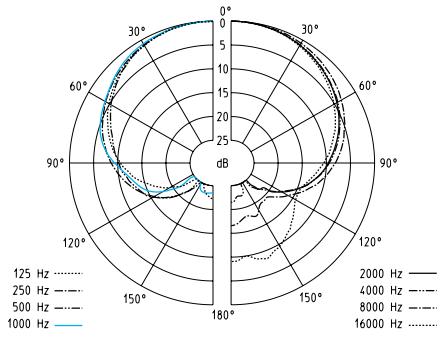

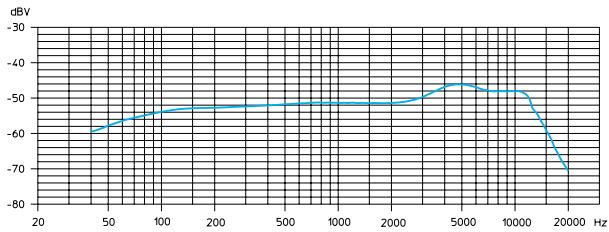

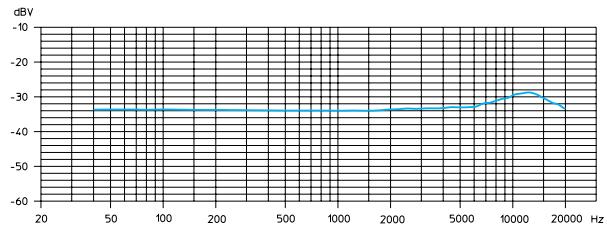

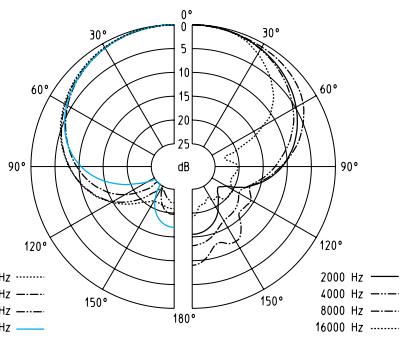

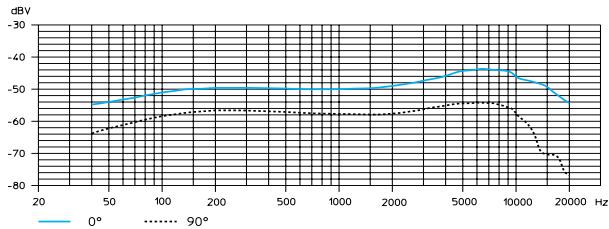

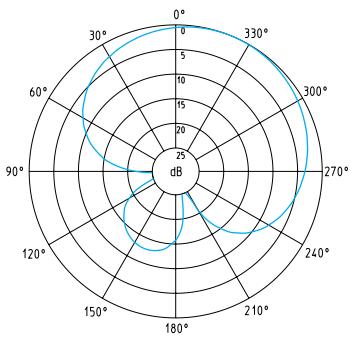

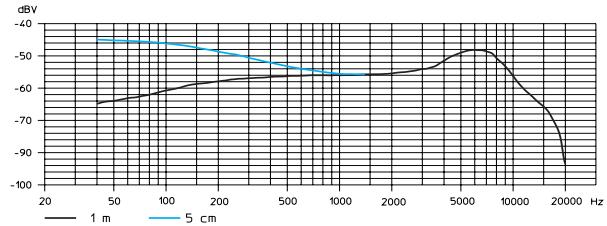

Diagrammes polaires et diagrammes de fréquences des

Microphones/têtes de microphones 132

Accessoires 133

La série evolution wireless ew 300 G2

Avec la série evolution wireless ew 300 G2, Sennheiser offre aux musiciens ainsi qu'aux amateurs de vidéo et de son des équipements de transmission haute fréquence modernes et techniquement sophistiqués, qui se distinguent par leur fiabilité et leur utilisation simple et confortable. Les différents émetteurs et récepteurs permettent de profiter d'une transmission audio sans fil de qualité studio. La structure de transmission de la série ew 300 G2 repose sur l'utilisation

• de synthétiseurs PLL et de microprocesseurs optimisés
• du procédé de réduction du bruit HDX,
• de la transmission d'un signal pilote pour une fonction squelch sûre
• de la technique True-Diversity pour les récepteurs fixes
• et de la fonction de recherche des canaux de transmission libres.

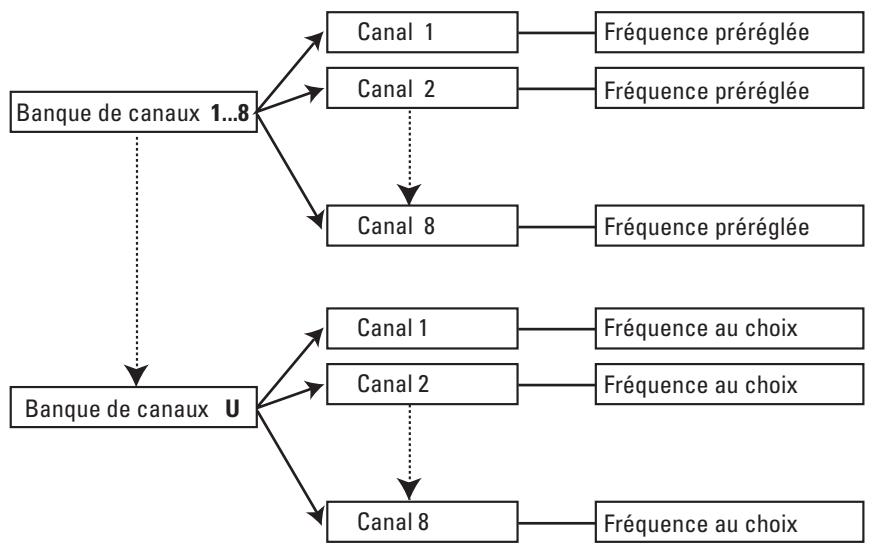

Le système de banque de canaux

Cinq plages de fréquences avec respectivement 1440 fréquences d'émission/réception sont disponibles pour la transmission dans la bande UHF. Les sets de la série ew 300 G2 sont disponibles dans les variantes de plages de fréquences suivantes :

Plage A: 518 à 554 MHz

Plage B: 626 à 662 MHz

Plage C: 740 à 776 MHz

Plage D: 786 à 822 MHz

Plage E: 830 à 866 MHz

Tous les émetteurs et récepteurs possèdent neuf banques de canaux avec respectivement huit canaux.

Une fréquence d'émission ou de réception est régée à l'usine dans les banques de canaux "1" à "8" sur chacun des huit canaux (voir le tableau des fréquences joint). Ces fréquences d'émission et de réception ne peuvent pas être modifiées et tiennent compte, entre autres, des dispositions légales en vigueur dans le pays. Dans la banque de canaux "U" (User Bank), vous pouvez régler etémoriser des fréquences.

Grâce au préréglage des canaux dans les banques de canaux,

• La mise en service des sets est rapide et simple,
• plusieurs sets ne se perturbent pas réciproquement (« absence d'intermodulation »).

Pour votre sécurité

N'ouvre pas un appareil de votre propre initiative. La garantie est annulée pour les appareils ouverts à l'initiative du client!

Éloignez l'appareil des chauffages et radiateurs et n'exposez pas l'appareil directement au soleil.

Utilisez cette installation uniquement dans des locaux secs.

Pour le nettoyage, il suffit d'essuyer de temps en temps l'appareil avec un chiffon légèrement humide. N'utilisez jamais de solvant ou de détergent.

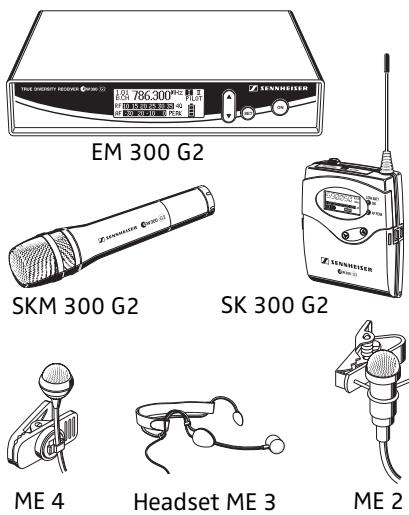

Applications et contenu des sets

Applications

Set	Application
€w 312 €2	Théâtre, animation (omnidirectionnel)
€w 322 €2	Théâtre, animation (à faible rétroaction acoustique)
€w 352 €2	Sport (aérobic), chant
€w 372 €2	Instruments de musique
€w 335 €2	Parole, chant
€w 345 €2	Chant (à faible rétroaction acoustique)
€w 365 €2	Chant, animation (à faible rétroaction acoustique)

Fournitures

Set

EM 300 G2

SK 300 G2

SKM 300 G2 avec tete de microphone MD 835 (dynamique, cardioïde)

SKM 300 G2 avec tete de microphone MD 845 (dynamique, super-cardioide)

SKM 300 G2 avec tete de microphone ME 865 (condensateur, super-cardioide)

SKM 300 G2 avec tete de microphone ME 865 (condensateur, super-cardioide)

Microphone cravate ME 2 (condensateur, omnidirectionnel)

Serre-tête ME 3 (condensateur, super-cardioide)

Microphone cravate ME 4 (condensateur, cardioïde)

Bloc secteur NT2-1

2 piles

2 antennes telescopiques

Pince microphone

Câble pour instruments

Notice d'utilisation

cw 312 G2

X

X

X

X

X

X

X

cw 322 G2

X

X

X

X

X

X

X

cw 352 G2

X

X

X

X

X

X

X

cw 372 G2

X

X

X

X

X

X

X

cw 335 G2

X

X

X

X

X

X

X

cw 345 G2

X

X

X

X

X

X

X

cw 365 G2

X

X

X

X

X

X

X

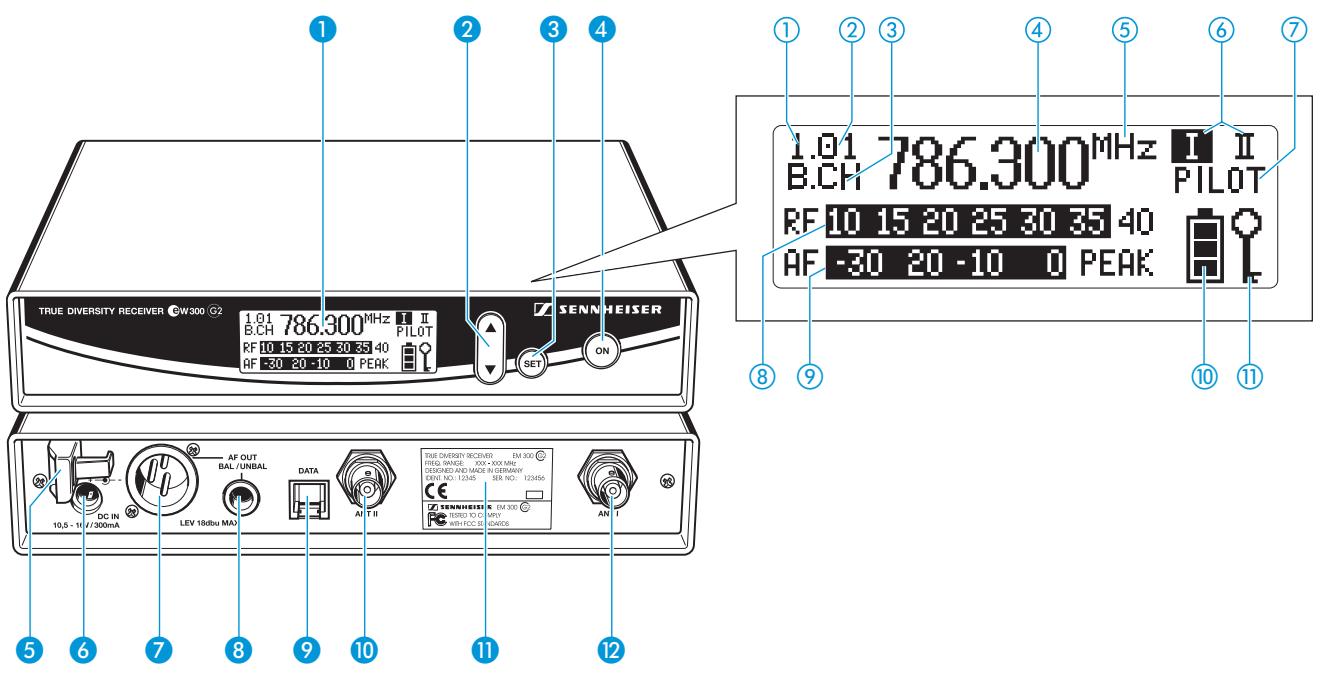

Vue d'ensemble des éléments de commande

Récepteur fixe EM 300 G2

Éléments de commande

1 Affichage graphique, fond éclairé Touche à bascule /, fond éclairé 3 Touche SET, fond éclairé 4 Touche ON, fond éclairé avec la fonction ESC (abandon) dans le menu Clip de fixation pour le cable de raccordement du bloc secteur 6 Prise jack pour le raccordement du bloc secteur (DC IN) 7 Prise XLR-3 (male) pour la sortie audio symétrique (AF OUT BAL) Prise jack 6,3 mm pour la sortie audio asymétrique (AF OUT UNBAL) 9 Interface de maintenance (DATA) 10 Prise BNC, entrée d'antenne II (ANT II) Plaque signalétique 12 Prise BNC, entree d'antenne I (ANT I)

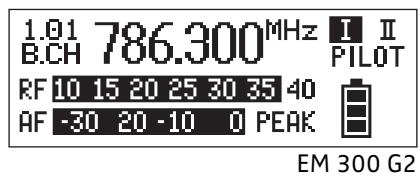

Affichages sur l'afficheur à cristaux liquides

① Affichage de la banque de canaux "1...8, U" ② Affichage du numéro de canal "1...8" ③ Symbole pour l'affichage de la banque de canaux et du numéro de canal "B. CH" ④ Affichage alphanumérique ⑤ Symbole pour l'affichage de la fréquence "MHz" ⑥ Affichage Diversity (antenne I ou antenne II active) ⑦ Affichage "PILOT" (analyse du signal pilote activée) ⑧ Affichage du niveau du signal radio "RF" ⑨ Affichage du niveau audio "AF" avec affichage de saturation "PEAK" ⑩ Affichage à quatre positions de l'état des piles de l'émetteur capné ⑪ Symbole d'activation du verrouillage des touches

Remarque :

Autres affichages, voir "Sélectionner l'affichage standard", page 122.

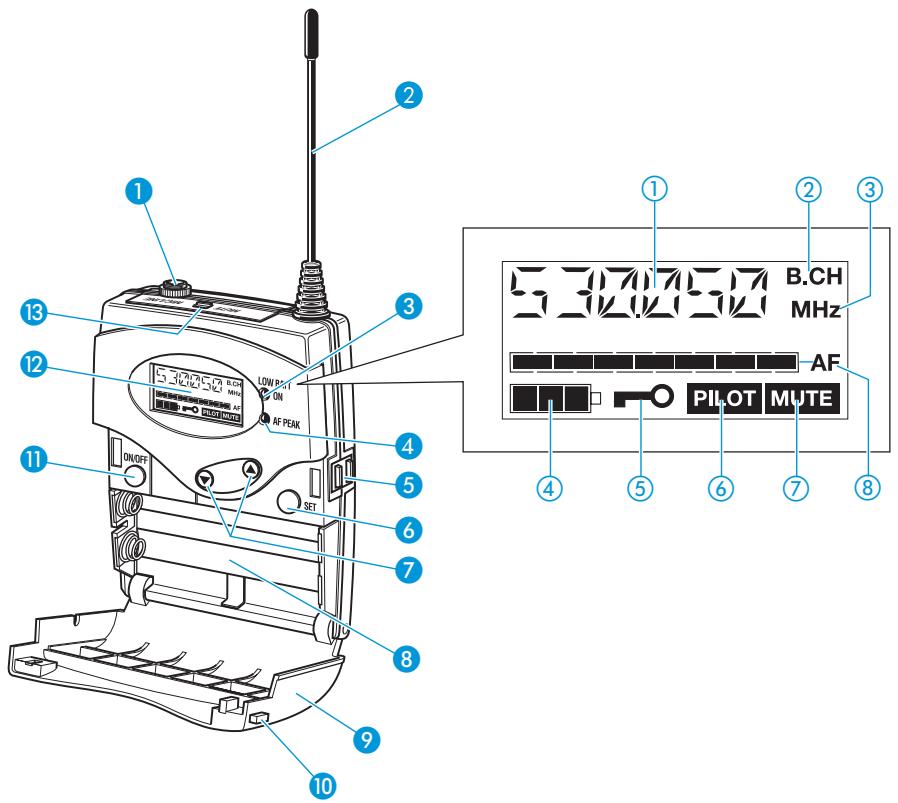

Éléments de commande

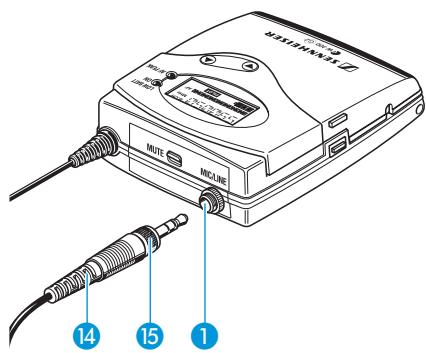

1 Entrée microphone et instruments (MIC/LINE) prise jack 3,5 mm Antenne 3 Affichage de service et d'etat des piles, LED rouge (ON/LOW BAT) 4 Affichage de saturation audio, LED jaune (AF-PEAK) 5 Contacts de charge 6 Touche SET Touché à bascule / (DOWN/UP) 8 Compartiment à piles Couverage 10 Touche de déverrouillage 1 Touche ON/OFF avec la fonction ESC (abandon) dans le menu 12 Afficheur à cristaux liquides 13 Commutateur de mise en sourdine MUTE

Affichages sur l'afficheur à cristaux liquides

① Affichage alphanumérique ② Symbole pour l'affichage de la banque de canaux et du numéro de canal "B. CH" ③ Symbole pour l'affichage de la fréquence "MHz" ④ Affichage à quatre positions de l'état des piles ⑤ Symbole d'activation du verrouillage des touches ⑥ Affichage "PILOT" (transmission du signal pilote activée) ⑦ Affichage "MUTE" (l'entrée audio est mise en sourdine) ⑧ Affichage à sept positions du niveau audio "AF"

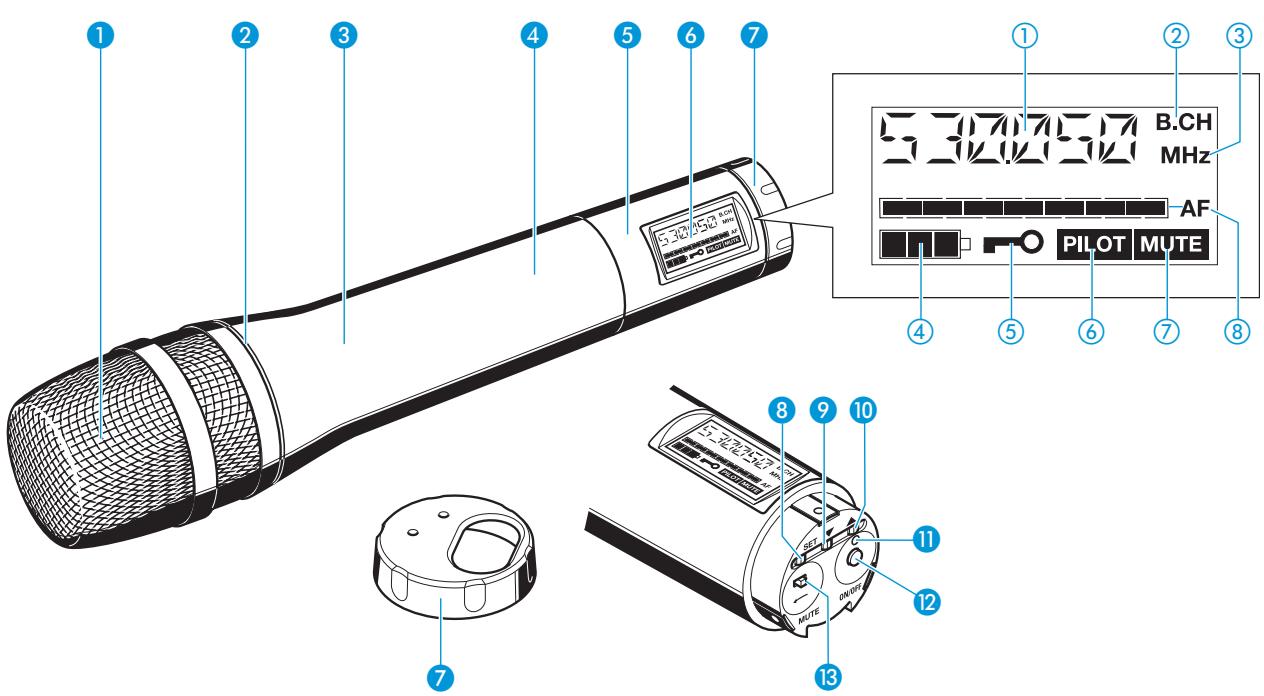

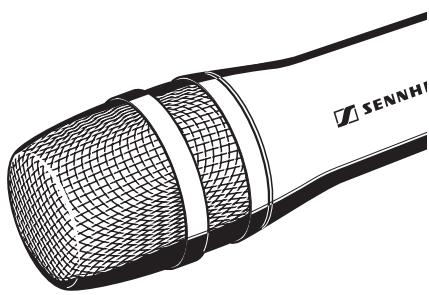

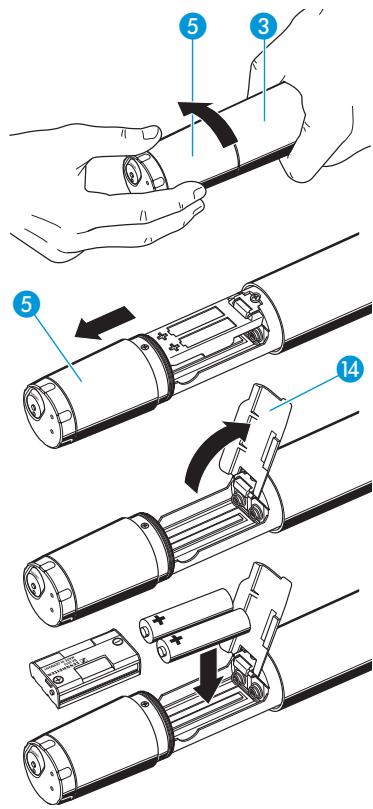

Éléments de commande

Grille de protection de la capsule 2 Anneau d'identification code en couleur pour la tête de microphone montée

Vert: tête de microphone MD 835

bleu : tête de microphone MD 845

rouge: tête de microphone ME 865

3 Corps du micro émetteur 4 Compartiment à piles (invisible de l'extérieur) 5 Afficheur 6 Afficheur à cristaux liquides 7 Capuchon rotatif pour la protection des éléments de commande;

touches, commutateurs et témoins accessibles après la rotation du capuchon :

8 Touche SET 9 Touche (DOWN) 10 Touche (UP) 1 Affichage de service et d'état des piles, LED rouge (ON/LOW BAT) 12 Touche ON/OFF avec la fonction ESC (abandon) dans le menu 13 Commutateur de mise en sourdine MUTE

Affichages sur l'afficheur à cristaux liquides

Affichage alphanumérique Symbole pour l'affichage de la banque de canaux et du numéro de canal "B. CH" Symbole pour l'affichage de la fréquence "MHz" Affichage à quatre positions de l'état des piles Symbole d'activation du verrouillage des touches Affichage "PILOT" (transmission du signal pilote activée) Affichage "MUTE" (microphone est mis en sourdine) Affichage à sept positions du niveau audio "AF"

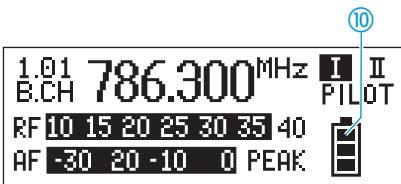

Télé-affichage pile de l'émetteur capté

Sur l'écran du récepteur EM 300 G2, l'affichage à quatre positions ⑩ vous informe sur l'état de charge des piles ou du pack accu BA 2015 de l'émetteur capté :

3 segments

Charge env. 100%

2 segments

Charge env. 70%

1 segment

Charge env. 30%

Clignotement du symbole pile

LOW BAT

En plus, le texte "LOW BAT" éclairé sur fond rouge apparait en alternance avec l'affichage standard.

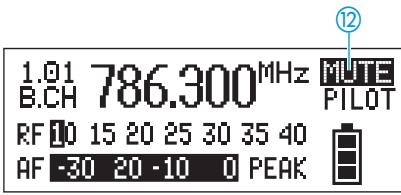

Affichage MUTE

Sur l'écran du récepteur, "MUTE" ⑫ s'affiche et le fond éclairé de l'affichage standard vire du vert au rouge. En plus, le texte "MUTE" apparait en alternance avec l'affichage standard quand

• le signal radio de l'émetteur capté est trop faible
• l'émetteur capté a été mis en sourdine (lorsque la transmission ou l'analyse du signal pilote est activée).

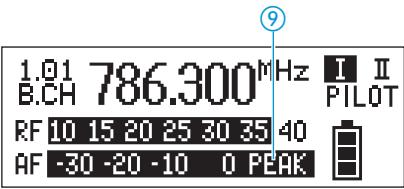

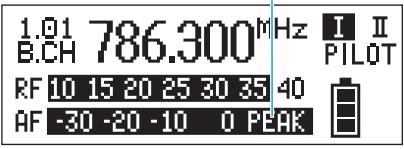

Affichage de la sensibilité de l'émetteur capté

L'affichage du niveau audio (AF) montre la sensibilité de l'émetteur capté.

Si le niveau d'entrée audio est trop élevé sur l'émetteur, le récepteur indique le niveau maximal sur l'affichage du niveau audio (AF) ⑨.

Si l'émetteur est saturé plus souvent ou sur une longue période, le texte "PEAK" éclairé sur fond rouge apparait en alternance avec l'affichage standard.

L'affichage "PILOT" ⑦ est allumé quand l'analyse du signal pilote est activée (voir "Activer/désactiver la transmission ou l'analyse du signal pilote" page 123).

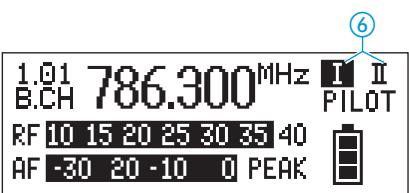

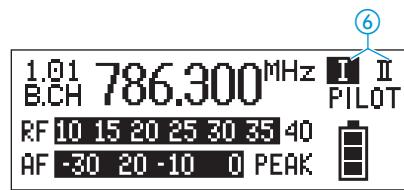

Affichage diversity

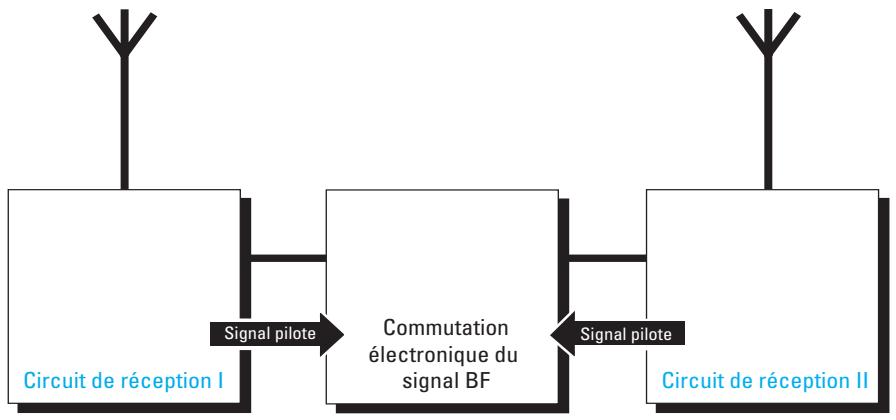

Le récepteur EM 300 G2 utilise le procédé True-Diversity (voir "Réception Diversity" page 129).

L'affichage Diversity ⑥ est allumé si le circuit récepteur I (donc l'antenne 1) ou le circuit récepteur II (donc l'antenne 2) est actif.

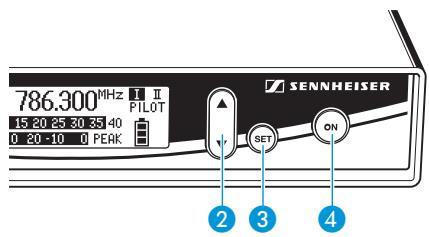

Éclairage de fond des touches

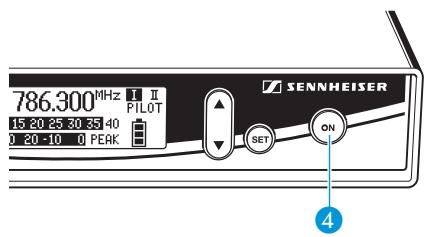

En mode veille, la touche ON 4 est éclairée sur fond rouge. Quand le récepteur est allumé, la touche SET 3 et la touche à bascule 2 ▲/▼ sont en plus éclairées sur fond vert.

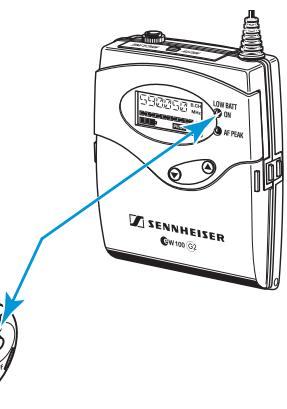

Témoins de fonctionnement et d'état des piles

La LED rouge (LOW BAT/ON) vous informe sur l'état de fonctionnement momentané de l'émetteur :

LED rouge allumée : L'émetteur est en marche et la charge des piles ou du pack accu BA 2015 est suffisante.

LED rouge clignotante : La charge des piles ou du pack accu BA 2015 ne suffit plus que pour une brève durée de fonctionnement (LOW BAT) !

L'affichage à quatre positions ④ de l'afficheur fournit également des informations sur la charge des piles ou du pack accu BA 2015:

3 segments Charge env. 100%

2 segments Charge env. 70%

1 segment Charge env. 30%

Clignotement du symbole pile LOW BAT

Affichage MUTE

Si l'émetteur a été mis en sourdine, l'affichage "MUTE" (⑦) (voir "Mettre l'émetteur en sourdine" page 109) apparait sur l'afficheur.

Affichage de la sensibilité

L'affichage du niveau audio (AF) montre la sensibilité de l'émetteur. Si le niveau d'entrée audio est trop élevé sur l'émetteur, l'affichage du niveau audio (AF) indique le niveau maximal.

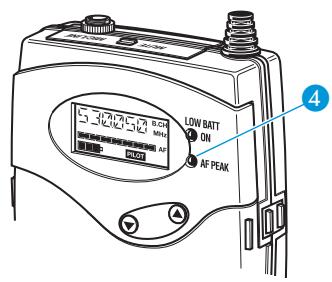

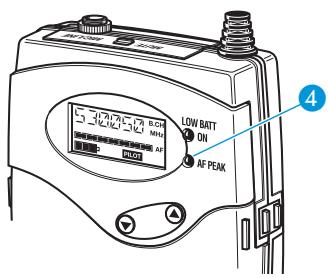

Témoin peak (SK 300 G2 uniqueness)

L'émetteur SK 300 G2 possède à l'avant une LED jaune (AF PEAK) ④. Elle s'allume lorsque le niveau d'entrée audio est trop élevé (AF-Peak) et que l'émetteur est saturé. En même temps, l'affichage du niveau audio (AF) indique le niveau maximal pendant toute la durée de la saturation.

L'affichage "PILOT" ⑥ est allumé quand l'analyse du signal pilote est activée (voir "Activer/désactiver la transmission ou l'analyse du signal pilote" page 123).

Éclairage de fond de l'afficheur

Le fond de l'afficheur reste éclairé pendant env. 15 secondes lorsqu'une touche a été actionnée.

Monter les pieds de l'appareil

Quatre pieds autocollants en caoutchouc sont joints pour empêcher l'appareil de glisser sur la surface sur laquelle il est posé.

Nettoyez le dessous de l'appareil aux endroits où vous souhaitez coller les pieds. Collez les pieds de la manière indiquée sur l'illustration ci-contre.

Attention!

Les surfaces des meubles sont traitées avec des laques, des vernis brillants ou des plastiques susceptibles de laisser des taches au contact d'autres matières plastiques. C'est pourquoi nous ne pouvons pas exclure une décoloration des matières plastiques que nous utilisons, malgré un contrôle minutieux.

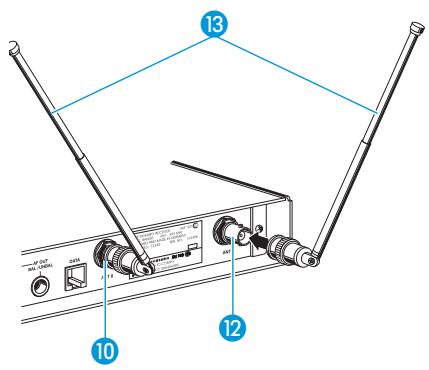

Raccorder les antennes

Les antennes téléscopiques fournies se montent rapidement et facilement. Elles conviennent pour toutes les applications dans lesquelles il s'agit de mettre en service un système de transmission sans fil dans de bonnes conditions de réception sans gros travail d'installation.

Raccordez les deux antennes téléscopiques aux prises BNC 10 et 12 à l'arrière de l'appareil. Ouvrez les antennes téléscopiques 13 et orientez-les vers le haut en formant un V.

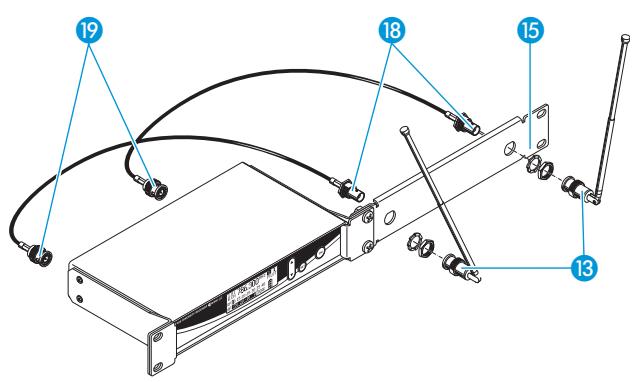

Utilisez des antennes déportées si les conditions de réception à l'emplacement du récepteur ne sont pas optimales. Celles-ci sont disponibles en accessoires.

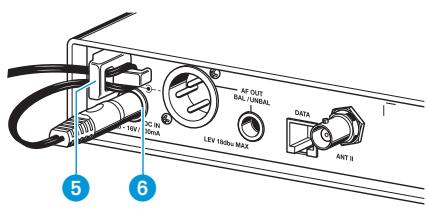

Raccorder le bloc secteur

Le récepteur fixe est alimenté par un bloc secteur.

Faites passer le câble dans le clip de fixation 5. Enfichez la fiche jack du bloc secteur dans la prise 6.

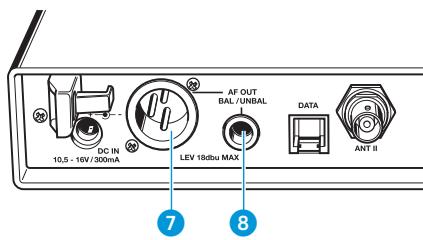

Raccorder un amplificateur/une table de mixage

La prise XLR ⑦ et la prise jack 6,3 mm ⑧ sont branchées en parallèle. Vous pouvez donc raccorder simultanément deux appareils (par ex. un amplificateur, une table de mixage) au récepteur fixe. Le réglage du niveau audio est commun aux deux prises.

Raccordez l'amplificateur/la table de mixage à la prise XLR ⑦ ou la prise jack 6,3 mm ⑧. Détails sur le brochage symétrique et asymétrique du connecteur voir "Brochage des connecteurs" page 131. Dans le menu du récepteur, adaptez le niveau de la sortie audio (AF OUT) au niveau d'entrée de l'amplificateur ou de la table de mixage (voir "Régler le niveau de la sortie audio (EM 300 G2 uniquement)" page 121).

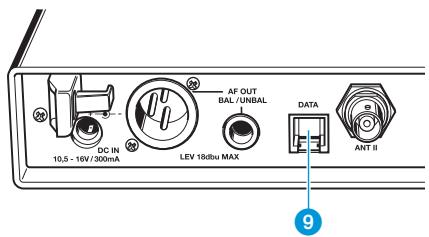

Interface de maintenance

L'interface de maintenance 9 sert uniquement à des fins de maintenance.

Montage en rack et montage des antennes à l'avant

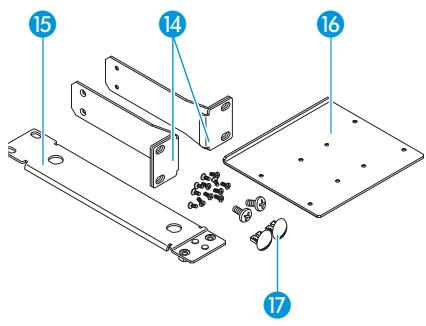

Pour monter un ou deux récepteurs dans un rack 19", il vous faut le kit de montage en rack GA 2, dont la composition est la suivante :

2 équerres de montage 14 1 rail de jonction 15 1 pièce de jonction 16 2 caches pour le passage des antennes 17 12 vis cruciformes M3x6 2 vis cruciformes M6x10

Si vous n'avez installé qu'un seul récepteur dans un rack, vous pouvez, à l'aide du kit de montage d'antennes à l'avant AM 2 (accessoire en option), faire le raccordement d'antenne du récepteur à l'avant du rack. La composition du kit de montage d'antennes à l'avant AM 2 est la suivante :

• 2 prolongateurs BNC avec respectivement une prise BNC vissante 18 et une fiche BNC 19 2 rondelles 2 écrous

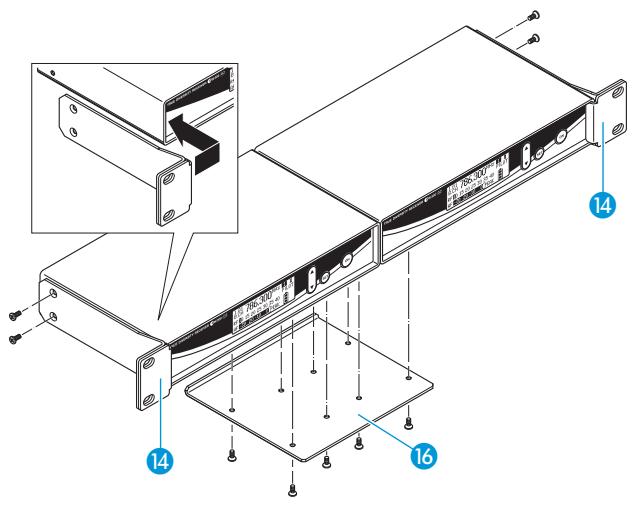

Deux récepteurs fixes sont placés côte à côte dans un rack.

Posez les deux récepteurs retournés côte à côte sur une surface plane. Positionnez la pièce de jonction 16 au-dessus des trous sur le dessous des récepteurs. Vissez la pièce de jonction 16 avec huit vis cruciformes (M 3x6). Accrochez les deux équerres de montage 14 à l'avant du récepteur. Vissez-les avec respectivement deux vis cruciformes (M 3x6). Glissez les récepteurs dans le rack 19". Vissez les équerres de montage 14 au rack.

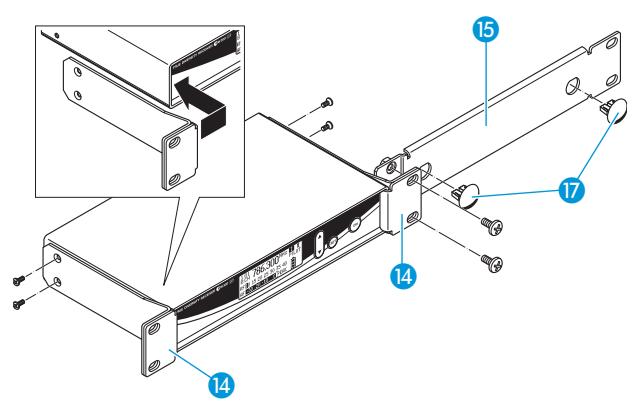

Si vous ne montez qu'un seul récepteur, montez le rail de jonction à la place du deuxième récepteur.

Accrochez les deux équerres de montage à l'avant du récepteur et vissez-les avec respectivement deux vis cruciformes (M 3x6). Vissez le rail de jonction 15 à l'une des deux équerres de montage 14 avec deux vis cruciformes (M 6x10). Si vous ne montez pas les antennes à l'avant, enfoncez les deux caches 17 dans les passages pour les antennes. Glissez le récepteur dans le rack 19''. Vissez les équerres de montage 14 au rack.

Procédez de la manière suivante pour faire le raccordement d'antenne du récepteur à l'avant du rack à l'aide du kit de montage pour antennes AM2 :

Vissez les deux prises BNC 18 des prolongateurs BNC avec les rondelles et les écrous au rail de jonction 15 comme sur l'illustration ci-contre. Raccordez les deux fiches BNC 19 aux prises BNC 10 et 12 sur le récepteur. Glissez le récepteur dans le rack 19". Vissez les équerres de montage 14 au rack. Raccordez les deux antennes téléscopiques 13 aux deux prises BNC 18. Ouvrez les antennes téléscopiques et orientez-les vers le haut en formant un V.

Mettre en place et changer les piles

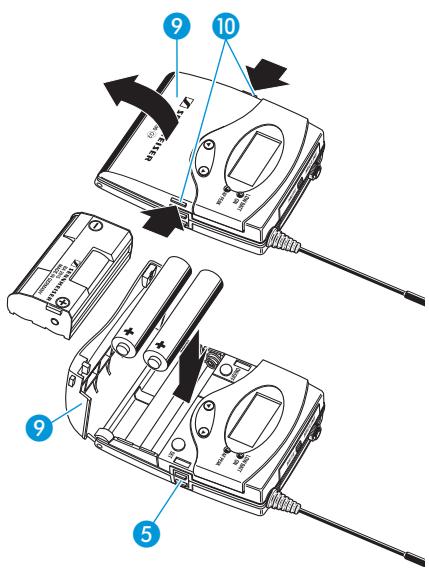

L'émetteur de poche SK 300 G2 exige deux piles (piles rondes AA, 1,5 V).

Enoncez les deux touches de déverrouillage 10 et ouvrez le couvercle du compartiment à piles 9. Insérez les deux piles comme sur l'illustration ci-contre. Observez la polarité. Fermez le compartiment à piles. Le couvercle s'enclenche de manière audible.

Mettre en place et charger les accus

Vous pouvez aussi faire marcher l'émetteur de poche avec le pack accu rechargeable Sennheiser BA 2015. Logez le pack accu à la place des piles dans le compartiment à piles suivant la description ci-dessus.

Sur les faces minces, l'émetteur est pourvu de deux contacts de charge ⑤ et d'un contact sonde. Vous n'avez pas besoin de retirer le pack accu pour le charger. Insérez l'émetteur de poche dans le chargeur L 2015 (cf. notice d'utilisation du chargeur L 2015).

Remarque :

Pour la meilleure fiabilité possible, il est recommandé d'utiliser uniquement le pack accu BA 2015 si l'appareil doit être alimenté par accu. Chargez le pack accu toujours avec le chargeur L 2015. Les deux sont disponibles comme accessoires optionnels.

Le pack accu intègre un capteur. Celui-ci est interrogé par l'électronique du récepteur et du chargeur par le biais d'un troisième contact. Le capteur est impératif pour les fonctions de commande suivantes :

• Prise en compte des différentes caractéristiques de tension des cellules primaires (piles) et accus. Affichage d'état des piles, transmission d'état des piles aux récepteurs stationnaires et seuils d'arrêt à la fin du service sont corrigés en conséquence. Les cellules accus ne sont pas détectées comme accus à cause du capteur manquant.
• Surveillance de la température du pack accu BA 2015 lors de la charge dans le chargeur L 2015.
• Empêchement d'une charge inadmissible en cas d'utilisation de cellules primaires (piles). En raison du capteur manquant, les cellules accu ne sont pas chargées non plus dans le chargeur L 2015.

Raccorder un câble de microphone ou d'instrument

L'entrée audio accepte aussi bien les microphones à électrets que des instruments de musique (par ex. une guitare). L'alimentation en CC pour les microphones à électrets se fait par l'intermédiaire de la prise.

Branchez la fiche jack 3,5 mm du câble du microphone ou de l'instrument sur la prise jack 3,5 mm (MIC/LINE) 1. Vissez l'écrou raccord 15. Dans le menu, réglez la sensibilité de l'entrée audio (voir "Régler la sensibilité (émetteurs uniquement)" page 120).

Fixer les microphones

Fixez les microphones ME 2 ou ME 4 au vêtement, par ex. au revers de la veste, à l'aide des clips 16. Placez le casque serre-tête ME 3 de manière à ce qu'il tienne sur la tête de manière confortable et sûre.

Positionner les microphones

Les microphones ME 3 et ME 4 sont des microphones directionnels. Positionnez-les de manière à ce que leur axe de directivité soit dirigé vers la source sonore (par ex. la bouche).

En revanche, le ME 2 est omnidirectionnel. Il est donc inutile de le diriger avec une grande précision mais il doit être fixé aussi près que possible de la source sonore.

Choisissez la sensibilité adaptée à chaque microphone (voir "Régler la sensibilité (émetteurs uniquement)" page 120).

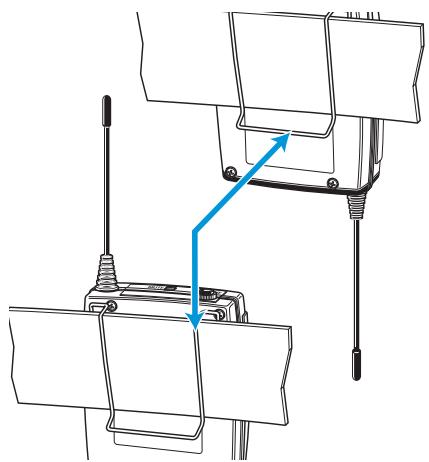

Fixer l'émetteur de poche à un vêtement

Le clip de ceinture permet par exemple de fixer l'émetteur de poche au pantalon.

Vous pouvez également fixer l'émetteur de poche à un vêtement en dirigeant l'antenne vers le bas. Pour ce faire, retirez le clip de ceinture et remettez-le en place après l'avoir tourné de.

Un sac de ceinture est disponible en accessoire pour protéger l'émetteur de poche de l'humidité.

Mettre en place et changer les piles

Vous sous-poucez alimenter le micro émetteur avec des piles (piles rondes AA, 1,5 V) ou avec le pack accu rechargeable Sennheiser BA 2015.

Dévissez la partie du micro portant l'afficheur ⑤ dans le sens de la flèche (sens inverse des aiguilles d'une montre) du corps du microphone ③. Retirez la partie portant l'afficheur 5 jusqu'en butée. Ouvrez le couvercle du compartiment piles. Mettez en place les piles ou le pack accu BA 2015 comme indiqué sur le logement à piles. Observez la polarité. Fermez le couvercle 14. Glissez le compartiment à piles dans le corps du microphone émetteur.

Revissez la partie portant l'afficheur.

Remarque :

Pour des informations importantes sur la charge du pack accu, voir "Mettre en place et changer les piles" page 105.

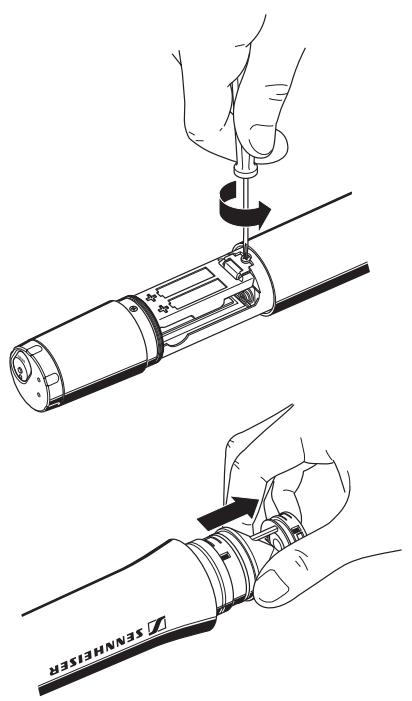

Changer la tête de microphone

Retirez d'abord les piles ou le pack accu en procédant de la manière décrite et laissez le microphone ouvert. Dévissez la grille de protection. Dévissez la vis de fixation et posez-la de côté. Retirez la capsule comme indiqué sur l'illustration. Ne touchez ni les contacts, ni la membrane! Insérez l'autre capsule. Fixez impérativement la capsule avec la vis de fixation.

Remarque :

La vis de fixation bloque mécaniquement la capsule du microphone. En l'absence de vis de fixation, des dysfonctionnements du micro émetteur peuvent se produire dans des conditions d'utilisation difficiles.

Vissez également la grille de protection qui correspond à la nouvelle tête de microphone.

Mettez en place les piles ou le pack accu. Fermez le corps du microphone et remettez celui-ci en service.

Remarque :

La capsule et la grille de protection avec la pièce en mousse forment une unité acoustique et doivent toujours être changées ensemble. Pour faciliter leur différenciation, les têtes de microphones sont repérées par des anneaux de couleur (vert : MD 835, bleu : MD 845, rouge : ME 865).

Mettre des composants en marche/à l'arrêt

Vous ne pouvez mettre les émetteurs et le récepteur de la série ew 300 G2 à l'arrêt que si l'afficheur comporte l'affichage standard. Dans le menu, la touche ON (EM300 G2) ou ON/OFF (émetteur) a une fonction ESC (abandon), c'est-à-dire que l'entrée est abandonnée et vous retournez à l'affichage standard sans qu'aucune modification n'ait été effectuée.

Remarque :

Retirez les piles ou le pack accu de l'émetteur ou du récepteur si les appareils restent inutilisés pendant une durée prolongée.

Mettre le récepteur fixe EM 300 G2 en marche et à l'arrêt

Appuyez sur la touche ON ④ pour mettre le récepteur en marche. Pour mettre le récepteur à l'arrêt, maintenez la touche ON enfoncée jusqu'à ce que l'afficheur indique "OFF".

Mettre l'émetteur de poche en marche/à l'arrêt

Enforcez les deux touches de déverrouillage 10 et ouvre le couvercle du compartment à piles 9. Appuyez sur la touche ON/OFF ① pourmettre l'émetteur de poche en marche. LaLED rouge ③ s'allume. PourmettreIemetreudepocheàl'arrêt, maintenezla toucheON/OFF11 enfoncéejusqu'acceque l'afficheur indique"OFF". LaLED rouge 3 s'esteint. Fermez le compartment à piles. Le couvercle s'enclenche de manière audible.

Mettre le micro émetteur en marche et à l'arrêt

Tournez le capuchon au bas du micro émetteur dans la position qui permet de voir la touche ON/OFF 12. Appuyez sur la touche ON/OFF pour mettre le micro émetteur en marche. La LED rouge 11 s'allume. Pour mettre le micro émetteur à l'arrêt, maintenez la touche ON/OFF 12 enfoncée jusqu'à ce que l'afficheur indique "OFF". La LED rouge 1 s'éteint.

Mettre l'émetteur en sourdine

Les deux émetteurs possèdent un commutateur de mise en sourdine MUTE, qui coupe le signal audio transmis. L'émetteur reste cependant en service.

Mettre l'émetteur de poche SK 300 G2 en sourdine

Glissez le commutateur de mise en sourdine MUTE 13 sur la position 'MUTE'. L'afficheur de l'émetteur indique "MUTE". Si le signal pilote est activé sur l'émetteur et le récepteur, l'afficheur du récepteur correspondant indique "MUTE". Pour que le signal audio soit de nouveau transmis, glissez le commutateur MUTE en arrêté.

Mettre le micro émetteur SKM 300 G2 en sourdine

Tournez le capuchon au bas du micro émetteur dans la position qui permet de voir le commutateur MUTE 13. Glissez le commutateur MUTE sur la position 'MUTE'. L'afficheur de l'émetteur indique "MUTE". Si le signal pilote est activé sur l'émetteur et le récepteur, l'afficheur du récepteur correspondant indique "MUTE". Pour que le signal audio soit de nouveau transmis, glissez le commutateur MUTE en arrêté.

Activer/désactiver le verrouillage des touches

Le récepteur et les émetteurs possèdent un verrouillage des touches que vous pouvez activer et désactiver dans le menu (voir "Activer/désactiver le verrouillage des touches" page 124). Le verrouillage des touches empêche une mise à l'arrêt fortuite d'un émetteur ou d'un récepteur durant le fonctionnement ou la modification des réglages.

Le menu

La série Sennheiser evolution wireless ew 300 G2 se désigne par l'utilisation identique, intuitive. Il devient ainsi possible d'intervenir dans le fonctionnement même en situation de stress, comme sur scène ou en cours d'émission.

Les touches

Touches	Mode	Fonction de la touche dans le mode respectif
ON/OFFouON (EM 300 G2uniquement)	Affichage standard	Activer/désactiver l'émetteur ou le récepteur
	Menu	Abandonner la saisie et returner à l'affichage standard
	Zone d'entrée	Abandonner la saisie et returner à l'affichage standard
SET	Affichage standard	Aller de l'affichage standard au menu
	Menu	Aller du menu à la zone d'entrée d'une option sélectionnée
	Zone d'entrée	Mémoriser les réglages et returner au menu
▲/▼	Affichage standard	Sans fonction
	Menu	Aller à l'options précédente (▲) ou suivante (▼)
	Zone d'entrée	Modifier les valeurs d'une option : Sélection possible (▲/▼)

Vue d'ensemble des options

Récepteur		Emetteur
Affichage	Fonction de l'option	Affichage	Fonction de l'option
Bank	Changer de banque de canaux	BANK	Changer de banque de canaux
Channel	Changer de canal dans la banque de canaux	CHAN	Changer de canal dans la banque de canaux
Tune	Régler la fréquence de réception pour la banque de canaux "U" (User Bank)	TUNE	Régler la fréquence d'émission pour la banque de canaux "U" (User Bank)
—	—	SENSIT	Régler la sensibilité (AF)
Scan	Vérifier les fréquences libres d'une banque de canaux	—	—
AF Out	Régler le niveau de la sortie audio	—	—
Squelch	Régler le seuil de squelch	—	—
Display	Commuter l'affichage standard	DISPLAY	Commuter l'affichage standard
Name	Entrer le nom du récepteur	NAME	Entrer le nom de l'émetteur
Reset	Rétablit tous les réglages d'usine	RESET	Rétabrir tous les réglages d'usine
Pilot	Activer/désactiver l'analyse du signal pilote	PILOT	Activer/désactiver la transmission du signal pilote
Lock	Activer/désactiver le verrouillage des touches	LOCK	Activer/désactiver le verrouillage des touches
LCD Contr	Régler le contraste de l'afficheur	—	—
Exit	Quitter le menu et returner à l'affichage standard	EXIT	Quitter le menu et returner à l'affichage standard

Utiliser le menu

Ce chapitre décrit, à l'exemple de l'option "Tune", la manière d'effectuer des réglages dans le menu.

Lorsque l'appareil a été mis en marche, l'affichage standard apparait.

Aller au menu

Appuyez sur la touche SET. Vous passez alors de l'affichage standard au menu. La dernière option utilisée apparait. Sur le récepteur, le réglage courant s'affiche en plus.

Sélectionner une option

Sélectionnez avec les touches / l'option dans laquelle vous souhaitez effectuer des réglages. Appuyez sur la touche SET pour accéder à la zone d'entrée de l'option. Sur les émetteurs, clignote le réglage courant, qui peut être changé. Sur le récepteur, le nom de l'option et le réglage courant sont affichés.

Modifier les réglages

Modifiez le réglage avec les touches /.

Avec une brève pression sur la touche, la valeur suivante ou précédente est affichée. Si vous maintenez la touche ou enfoncée dans les options "Channel", "Tune" et "Name", la valeur affichée change en continu (fonction de répétition). La valeur souhaitée peut ainsi être atteinte rapidement et facilement dans les deux directions. Sur les deux émetteurs, la valeur réglée clignote jusqu'à ce qu'elle ait été éteinte.

Mémoriser les entrées

Appuyez sur la touche SET pour mémoriser durablement un réglage. L'afficheur indique "Stored" à titre de confirmation. La première option utilisée est ensuite de nouveau affichée.

En règle générale, les réglages sont pris en compte immédiatement dans toutes les options. À l'exception des options "BANK", "CHAN", "TUNE" et "RESET" des émetteurs et de l'option "Reset" du récepteur. Les modifications n'y prennent effet qu'après leur mémorisation et l'affichage de "Stored".

Quitter le menu

L'option "Exit" permet de quitter le menu et de retourner à l'affichage standard.

Dans le menu, la touche ON/OFF ou, sur le récepteur EM 300 G2, la touche ON a une fonction ESC (abandon). Une brève pression sur la touche arrête l'entrée et vous retournez à l'affichage standard avec les derniers réglages mémorisés.

Menu récepteur

Menu Emetteur

Sélectionner la banque de canaux

Le récepteur et les émetteurs possèdent neuf banques de canaux que vous pouvez sélectionner dans l'option "Bank". Les banques de canaux "1" à "8" possèdent huit canaux avec respectivement une fréquence pré-réglée à l'usine (voir "Le système de banque de canaux" page 94). La banque de canaux "U" (User Bank) possède huit canaux libres pour lesquels vous pouvez désirer une fréquence et la mémoriser.

Si vous allez d'une banque de canaux à l'autre, le canal le plus bas est automatiquement affiché. Si une fréquence parasite a été trouvée sur le canal le plus bas lors du dernier scan de cette banque de canaux (voir "Vérifier si les banques de canaux contiennent des canaux libres (EM 300 G2 uniquement)" page 119), le récepteur affiche le canal libre immédiatement supérieur.

Changer de canal

Dans l'option "Channel", vous pouvez commuter sur le récepteur et les émetteurs entre huit canaux dans une banque.

Réglez toujours le même canal pour l'émetteur et le récepteur d'un circuit de transmission. Seuls les canaux libres sont affichés après le scan d'une banque de canaux (voir "Vérifier si les banques de canaux contiennent des canaux libres (EM 300 G2 uniquement)" page 119). Réglez l'émetteur sur l'un de ces canaux libres.

Régler les fréquences pour les canaux de la banque de canaux "u

L'option "Tune", qui vous permet de sélectionner et de memoriser des fréquences dans la banque de canaux "U" ("User Bank"), convient idéallement pour régler rapidement une fréquence:

Lorsque vous avez réglé une banque de canaux "1" à "8" et que vous sélectionnez l'option "Tune", l'émetteur et le récepteur se mettent automatiquement sur le canal 01 de la banque de canaux "U". Le message "U.01" apparait alors brievement sur l'afficheur.

Réglez avec les touches / la fréquence d'émission ou de réception désirée. Pour ce faire, vous pouvez modifier la fréquence par pas de 25 kHz sur une largeur de bande maximale de 36 MHz. Vous trouverez les fréquences adéquates dans le tableau de fréquences joint.

Vérifier si les banques de canaux contiennent des canaux libres (EM 300 G2 uniquement)

Avant de mettre en service un ou plusieurs circuits de transmission, vérifiez avec la fonction Scan si la banque de canaux que vous souhaitez utiliser comprend des canaux libres.

Faire afficher le résultat du dernier scan

Sélectionnez l'option "Scan". Sélectionnez "Channel list" pour faire afficher le résultat du dernier scan. Après le scan, le nombre de canaux libres est affiché pour toutes les banques de canaux.

Vous pouvez faire afficher d'autres détails en sélectionnant avec la touche à bascule / une banque de canaux et en appuyant sur la touche SET. Vous ouvrez alors l'option "Channel". Là, vous pouvez désirer un canal de cette banque ou faire afficher la fréquence d'un canal.

Démarrer le contrôle

Mettez à l'arrêt tous les émetteurs de votre installation avant de lancer le scan. Sinon, les canaux qu'utilisent les émetteurs en marche de votre installation ne seront pas signalés comme libres. Sélectionnez l'option "Scan". Sélectionnez "Scan new" et validez avec la touche SET. Après le scan, le nombre de canaux libres d'une banque est affiché. Les canaux perturbés ou occupés ne peuvent être sélectionnés. - Vous pouvez faire afficher d'autres détails en sélectionnant avec la touche à bascule / une banque de canaux et en pressant la touche SET. Vous ouvrez alors l'option "Channel". Là, vous pouvez désigner un canal de cette banque ou faire afficher la fréquence d'un canal.

Channel list

Scan new Scan reset

Bank	1	2	3	4
Free	08	08	03	04
Bank	5	6	7	8	U
Free	06	08	02	01	08

Débloquer des canaux bloqués

Sélectionnez l'option "Scan". Sélectionnez "Scan reset" et validez avec la touche SET. Maintenant le résultat du dernier scan est supprimé et tous les canaux peuvent de nouveau être sélectionnés.

N'utilisez pour le mode multi-canal que les canaux libres d'une banque de canaux.

Nous vous conseillons d'effectuer un Auto-Scan avant la mise en service du circuit de transmission.

Bank Free	1 08	2 08	3 03	4 04
Bank Free	5 06	6 08	7 02	8 01	U 08

Scannez un récepteur pour rechercher des canaux libres. Sélectionnez une banque possédant suffisamment de canaux libres. Transférez le résultat du scan sur tous les autres émetteurs et récepteurs.

Régler la sensibilité (émetteurs uniquement)

Réglez la sensibilité des émetteurs dans l'option "SENSIT". Ceci change la sensibilité d'entrée de l'émetteur.

La sensibilité à l'entrée est trop élevée quand une saturation de la voie de transmission se produit en cas de communication proche, de voix ou de passages musicaux forts. La LED jaune (AF PEAK) 4 s'allume alors sur l'émetteur SK 300 G2. En même temps, la saturation est signalée sur le récepteur (voir "Télé-affichage pile de l'émetteur capté" page 99).

En revanche, si la sensibilité régée est trop faible, le signal du circuit de transmission ne sera pas assez puissant. Le signal est alors entaché de bruit.

La sensibilité est correctement régée si l'affichage du niveau audio (AF) n'indique le niveau maximal que dans les passages les plus forts.

Remarque :

Pour contrôler la sensibilité réglée, l'affichage du niveau audio (AF) de l'émetteur indique le niveau audio également lorsque l'émetteur est mis en sourdine.

Partez des valeurs indicatives suivantes pour un préréglage approximatif :

• Musique/chant fort: -30 à -20 dB
• Animation: -20 à -10 dB
• Interview: -10 à 0 dB
• Instruments de musique :

-GuitareelectricavecapteurSingleCoil -10a0dB -GuitareelectriqueaveccapteursHumbucker -20à-10dB -Guitares a electronique active (capteurs actifs, égaliseurs actifs, capteurs piezoélectriques): -30 à -20 dB

AF out

Dans l'option "AF Out", vous regléz sur le récepteur EM 300 G2 le niveau de la sortie audio (AF OUT). Vous disposez à cet effet d'un réglage de niveau à huit positions. Adaptez le niveau de la sortie audio (AF OUT) au niveau d'entrée de l'appareil raccordé. Vous pouvez partir, pour le préréglage approximatif, des valeurs individuelles suivantes :

Entrée à niveau Line : 0 à +18 dB

Entrée à niveau microphone: -24 à -6 dB

Régler le seuil de squelch (EM 300 G2 uniquement)

Le récepteur possède un seuil de squelch réglable dans l'option "Squelch". Le filtrage supprime les bruits quand l'émetteur est arrêté ou quand le récepteur ne dispose plus de puissance d'émission suffisante.

Remarque :

Réglez sur l'amplificateur raccordé le volume au minimum avant de modifier le seuil de squelch.

Vous avez trois réglages possibles :

Le réglage d'une valeur plus faible (Low) réduit le filtrage du bruit et avec un réglage élevé (High) il monte. Réglez le seul de squelch de manière à ce que le récepteur n'émette pas de bruit lorsque l'émetteur est à l'arrêt.

Remarques :

Un seul de squelch élevé diminue la portée du circuit de transmission. Par conséquent, réglez toujours le seul de squelch sur la valeur minimale nécessaire.

Si vous maintenez la touche (DOWN) enfoncée pendant plus de 3 secondes dans la zone de réglage de l'option "Squelch", le système anti-bruit squelch est désactivé. "Off" s'affiche. Si aucun signal radio n'est reçu, le récepteur émet un bruit fort. Ce réglage est destiné uniquement aux contrôles.

Display afficheur

L'option "Display" permet de modifier l'affichage standard :

EM 300 G2

Affichage standard sLECTIONNABLE	Affichage
"Main" (affichage standard)	1.01 786.300MHz II PILOT RF 10 15 20 25 30 35 40 AF -30 20 -10 0 PEAK
"Frequency" (affichage de fréquence)	786.300MHz II PILOT AF -30 -20 -10 0 PEAK
"Bank/Channel" (affichage de la banque des canaux et du numéro de canal)	B.CH 1.01 I II PILOT RF 10 15 20 25 30 35 40 AF -30 20 -10 0 PEAK
"Name" (affichage du nom àCHOISIR librement)	VOCAL I II PILOT RF 10 15 20 25 30 35 40 AF -30 20 -10 0 PEAK
"AF-Meter" (affichage graphique du niveau audio)	1.01 B.CH . . . . . . I II PILOT
"Second RF" (affichage des deux niveaux de signal radio des deux circuits Diversity)	1.01 786.300MHz II PILOT RF 10 15 20 25 30 35 40 RFII 10 15 20 25 30 35 40

Émetteur de poche SK 300 G2 et micro émetteur SKM 300 G2

Affichage standard sélectionnable	Affichage
"FREQ"	MHz
	AF
	PILOT
"NAME"
	AF
	PILOT
"CHAN"	B.CH
	AF
	PILOT

Entrer un nom

Dans l'option "Name", vous pouvez entrer un nom de votre choix pour chaque émetteur et récepteur. On utilise souvent le nom du musicien pour lequel les réglages ont été effectués.

Le nom peut être visualisé dans l'affichage standard. Sur le récepteur, le nom peut porter dix caractères et sur l'émetteur six caractères. Il se compose de :

• lettres à l'exception des accents
• chiffres 0 à 9
• caractères spéciaux et espaces

Procédez de la manière suivante :

Après que vous êtes allé dans la zone d'entrée des options, la première position clignote d'abord sur l'afficheur.

Vous pouvez maintenant sélectionner un caractère avec les touches /. Avec une brève pression sur la touche, le caractère suivant ou précédent est affiché. Si vous gardez la touche enfoncée, l'affichage change en continu. Appuyez sur la touche SET pour aller à la position suivante et sélectionnez le caractère suivant. Lorsque vous avez entré les six ou dix caractères d'un nom, morisez l'entrée avec la touche SET et retournez au menu.

Rétablir les réglages d'usine de l'appareil

L'option "Reset" vous permet de rétablir les réglages d'usine. Seul le réglage du signal pilote est conservé. APRÈS le rétablissement des réglages d'usine, l'appareil redémarre et l'affichage standard apparait de nouveau.

Activer/désactiver la transmission ou l'analyse du signal pilote

Dans l'option "Pilot", vous pouvez activer/désactiver la transmission du signal pilote pour les émetteurs et l'analyse du signal pilote pour le récepteur.

Le signal pilote sert à la fonction antibruit (squelch) et évite les perturbations causées par les signaux radio émis par d'autres appareils. La fréquence du signal pilote est inaudible. Cette fréquence est transmise par l'émetteur et analysée par le récepteur.

Les émetteurs de la première génération de la série ew 300 ne transmettent pas de signal pilote et les récepteurs de la première génération ne peuvent pas analyser le signal pilote. Vous pouvez toutefois combiner entre eux des appareils de la série 300 de la première et de la deuxième génération.

Les indications suivantes doivent cependant impérativement être observées pour la combinaison d'émetteurs et de récepteurs :

• Émetteur génération 2 et récepteur génération 2 :

Activez le signal pilote sur l'émetteur et le récepteur.

• Combinaison (émetteur de la génération 1/récepteur de la génération 2 ou inversement):

Désactivez sur l'émetteur ou le récepteur de la génération 2 le signal pilote.

Activer/désactiver le verrouillage des touches

LOCK Lock

L'option "LOCK" permet d'activer/de désactiver le verrouillage des touches.

EM 300 G2

Le verrouillage des touches empêche une mise à l'arrêt fortuite d'un émetteur ou d'un récepteur durant le fonctionnement ou la modification des réglages. La clé dans l'affichage standard indique que le verrouillage des touches est activé.

Emetteur

Pour désactiver le verrouillage des touches sur l'émetteur ou le récepteur, appuyez d'abord sur la touche SET puis sélectionnez "Lock Off" avec les touches /. Si vous confirmez votre sélection avec SET, les touches sont déverrouillées.

Régler le contraste de l'affichage graphique (EM 300 G2 uniquement)

LCD-Contr

L'option "LCD Contr" offre la possibilité de régler le contraste de l'affichage graphique en 16 niveaux.

Quitter le menu

EXIT Exit

L'option "Exit" permet de quitter le menu et de retourner à l'affichage standard.

Liste de contrôle des anomalies

Problème	Cause possible	Remède possible
Pas de témoin de fonctionnement	Piles usées ou pack accu décharge	Changer les piles ou charger le pack accu
	Pas de raccordement au secteur (EM 300 G2)	Vérifier le branchement du bloc secteur
Pas de signal radio	Canal différent pour l'émetteur et le récepteur	Régler le même canal pour l'émetteur et le récepteur
	La portée de la liaison radio est dépassée	Contrôler le réglage du seuil de squelch (voir "Régler le seuil de squelch (EM 300 G2 uniquement)" page 121) ou réduire la distance entre l'antenne réceptrice et l'émetteur
Signal radioprésent, pas de signal sonore, sur l'afficheur est allumé l'affichage "MUTE"	L'émetteur est mis en sourdine ("MUTE")	Désactiver la mise en sourdine
	Le seuil de squelch du récepteur est trop élevé	voir "Régler le seuil de squelch (EM 300 G2 uniquement)" page 121
	L'émetteur n'envoie pas de signal pilote	voir "Activer/désactiver la transmission ou l'analyse du signal pilote" page 123
Signal à bruit	La sensibilité de l'émetteur est trop faible	voir "Régler la sensibilité (émetteurs uniquement)" page 120
	Le niveau de sortie du récepteur est trop faible	voir "Régler le niveau de la sortie audio (EM 300 G2 uniquement)" page 121
Signal distordu	La sensibilité de l'émetteur est trop élevée	voir "Régler la sensibilité (émetteurs uniquement)" page 120
	Le niveau de sortie du récepteur est trop élevé	voir "Régler le niveau de la sortie audio (EM 300 G2 uniquement)" page 121
Pas d'accès à un canal précis	Lors du scan d'une banque de canaux, un signal radio a été trouvé sur ce canal et le canal a été bloqué	voir "Vérifier si les banques de canaux contiennent des canaux libres (EM 300 G2 uniquement)" page 119
	Un émetteur de votre installation, qui fonctionne sur ce canal, était en marche lors du scan	voir "Le mode multi-canal" page 120

Appelez votre partenaire Sennheiser si vous rencontrez des problèmes non répertoriés dans le tableau ou qui ne peuvent être résolus avec les solutions proposées.

Recommandations et conseils

... pour les microphones cravate ME 2 et ME 4

• Afin de réduire au minimum les variations de niveau lorsque l'utilisateur tourne la tête, fixez le microphone de manière aussi centrale que possible.
• Protégez le microphone contre la transpiration (pas de contact direct avec la peau). Fixez soigneusement le microphone et posez le câble de manière à éviter le bruit produit par frottement sur les vêtements.
• Utilisez toujours le microphone directionnel ME 4 avec une boule anti-vent et dirigez-le vers la source sonore (par ex. la bouche).

... pour le microphone serre-tête ME 3

• Utilisez toujours le microphone avec un écran anti-pop et positionnez-le au coin de la bouche.
• La distance par rapport à la bouche permet de modifier la reproduction du grave. Assurez-vous que l'axe de directivité est dirigé vers la bouche. L'axe de directivité est indiqué par un point.

... pour l'émetteur de poche SK 300 G2

• Ne croisez pas l'antenne et le câble du microphone.
• L'antenne ne doit pas toucher directement le corps. Utilisez si possible l'émetteur en faisant perdre l'antenne. Assurez-vous que la sensibilité de l'émetteur est réglée correctement pour avoir un son optimal.

... pour le micro émetteur SKM 300 G2

• Tenez le micro émetteur par le milieu du corps du microphone. Le tenir près de la grille modifie la caractéristique de directivité du microphone. Le tenir par la partie inférieure du corps réduit la puissance émise, donc la portée de l'émetteur.
• La distance par rapport à la bouche permet de modifier la reproduction du grave. Assurez-vous que la sensibilité de l'émetteur est réglée correctement pour avoir un son optimal.

... pour une réception optimale

• La portée de l'émetteur dépend des conditions locales. Elle peut varier de 10m à 150m. L'espace doit si possible être dégagé entre l'antenne émettrice et l'antenne réceptrice.
• Si les conditions de réception sont mauvaises, raccordez dans le cas du EM 300 G2 deux antennes déportées via des câbles d'antenne.
• Observez la distance minimale recommandée de 5 mètres entre l'antenne émettrice et l'antenne réceptrice. Vous évitez ainsi une saturation HF du récepteur.
• Observez la distance minimale recommandée de 50 cm entre les antennes réceptrices et l'acier ou le béton.

... pour l'utilisation d'une installation multi-canal

• Vous ne pouvez utiliser pour le multi-canal que les canaux d'une même banque de canaux. Chaque banque de canaux "1" à "8" contient des fréquences prérégliées, compatibles entre elles. Vous trouverez d'autres combinaisons de fréquences dans le tableau des fréquences joint et pouvez les sélectionner dans la banque de canaux "U" par l'option "TUNE".
• Lorsque vous utilisez plusieurs émetteurs, il est possible d'éviter les interférences dues à une distance insuffisante entre les émetteurs. Les émetteurs doivent être espacés d'au moins 20 cm.
• Utilisez les accessoires spéciaux pour les applications en multi-canal (voir les accessoires Sennheiser).

Entretien et maintenance

Nettoyez de temps en temps les appareils à l'aide d'un chiffon légèrement humide.

Remarque :

N'utilisez jamais de solvant ou de détergent.

Nettoyez régulièrement la grille de protection de la capsule du micro émetteur SKM 300 G2 en procédant de la manière suivante:

Dévissez la grille du micro émetteur (tournez-la dans le sens inverse des aiguilles d'une montre). Retirez la pièce en mousse. Nettoyez l'intérieur et l'extérieur de la grille à l'aide d'un chiffon légèrement humide. Remettez en place la pièce en mousse.

Revissez la grille sur le micro émetteur.

Ceci est bon à savoir également

Réduction du bruit par HDX

Un progrès audible :

Cette famille d'appareils est équipée du nouveau système de réduction du bruit Sennheiser HDX. HDX réduit les interférences HF. Il améliore le rapport signal/bruit de la transmission sans fil à plus de 110 dB. HDX est un procédé compresseur-expanseur large bande qui comprime les niveaux audio côté émetteur dans un rapport de 2 à 1 (en dB) et les expande de manière rigoureusement identique côté récepteur.

HDX a été développé pour les équipements de scène et de studio sans fil de haute qualité et breveté pour Sennheiser.

Remarque :

Seuls les émetteurs et les récepteurs équipés tous les deux de HDX fonctionnent parfaitement ensemble. Dans le cas contraire, il s'ensuit une perte importante de dynamique, le son manque de relief et de présence. HDX ne peut pas être désactivé sur les appareils.

Les systèmes de transmission sans fil (wireless) mettent fin aux câbles emmêlés et permettent une totale liberté de mouvement sur scène. La transmission se fait dans la bande UHF. Les raisons de ce besoin sont simples : ces fréquences ne sont pas sujettes aux interférences dues aux harmoniques générées par les systèmes d'alimentation, les tubes fluorescents, les réfrigérateurs, etc. La propagation des ondes radio dans la bande UHF est meilleure qu'en VHF, la puissance d'émission peut rester très faible et enfin, certaines plages de fréquences UHF ont été agréées par les autorités compétentes pour pouvoir être utilisées dans le monde entier pour les applications sans fil.

Il existe deux types d'émetteurs. Il existe des microphones reliés directement à l'émetteur (micro émetteurs, microphones avec émetteur à accrocher) et des émetteurs de poche auxquels le microphone ou l'instrument de musique (par ex. une guitare) est relié par un cable.

Un bon réglage de la sensibilité de l'émetteur évite d'une part toute surmodulation avec une forte distorsion par conséquent et d'autre part une sous-modulation qui entraîne une dégradation du rapport signal/bruit. Le réglage doit être vérifié avant chaque utilisation.

La bonne position d'un micro cravate doit être déterminée par des essais. Il peut être fixé dans les cheveux, cousu à l'intérieur d'un vêtement ou tout simplement fixé au revers d'une veste. La transpiration et le maquillage sont les grands ennemis des petits microphones cravate.

Systèmes anti-bruit (squelch)

L'émetteur transmet en même temps que le signal audio un signal pilote. Le récepteur vérifie la présence de ce signal pilote dans le signal reçu. Si le signal est absent, la sortie audio du récepteur reste en sourdine même si le signal HF est très puissant.

De cette façon, le récepteur ne produit pas de bruit lié à des signaux parasites de forte intensité quand l'émetteur est arrêté.

Pour pouvoir profiter de cette fonction, l'option signal pilote doit être activée aussi bien sur l'émetteur que sur le récepteur. La fonction signal pilote est activée avec le réglage d'usine.

Intensité du champ squelch

Suivant l'intensité du signal radio reçu, la sortie audio du récepteur est ouverte ou mise en sourdine. Le seuil de commutation peut être réglé en trois positions (Low, Mid, High) dans le menu du récepteur avec l'option "Squelch".

Réception diversity

Le récepteur EM 300 G2 fonctionne suivant le principe "True-Diversity" :

Une antenne réceptrice reçoit non seulement les ondes électromagnétiques qui l'atteignent directement, mais aussi celles générées par les réflexions de ces ondes dans le local sur les murs, les fenêtres, les plafonds et les aménagements. La superposition de ces ondes produit des interférences qui correspondent à des baisses d'intensité du champ. Le repositionnement de l'antenne réceptrice peut apporter une solution. Mais avec les émetteurs mobiles (courants), le phénomène pourra survenir avec une position différente de l'émetteur. Le procédé True-Diversity est le seul à éliminer presque entièrement ces interférences.

Avec le système True-Diversity, il n'y a plus une antenne et un émetteur mais deux antennes et deux circuits de réception. Les antennes sont séparées. Au moyen d'un circuit comparateur, le circuit de réception dont le signal HF est le plus puissant est commuté à la sortie BF commune. Le risque d'apparition d'interférences dans les deux antennes en même temps est ainsi minimisé.

L'affichage du circuit Diversity commuté (I ou II) se fait sur l'afficheur du récepteur ⑥.

Système

Modulation

Gammes de fréquences

Fréquences d'émission/de réception

Commutation de largeur de bande

Excursion nominale / crête

Stabilité de fréquence

bande large FM

518-554,626-662,740-776,786-822,830-866MHz

8 banques de canaux avec respectivement 8 canaux préreglés

1 banque de canaux avec 8 canaux ajustables

(1440 fréquences, réglables par pas de 25 kHz)

36 MHz

± 24kHz / ± 48kHz

≤ ± 15 ppm

Caracteristiques BF

Système compresseur-expanseur

Réponse en fréquence BF

Rapport signal/bruit (1 mV, excursion crête)

DHT (excursion nominale, 1 kHz)

Sennheiser HDX

40-18.000 Hz

≥ 112 dB(A)

≤0,9%

Généralités

Plage de température

Dimensions housse de transport

Poids housse de transport

-10°C à +55°C

380×370×70

env.3100g

Récepteur

Principe du récepteur

Sensibilité (avec HDX, excursion crête)

Diaphonie entre canaux voisins

Amortissement d'intermodulation

Blocking

Système anti-bruit (squelch)

EM 300 G2

True-Diversity

<2,5 μV pour 52 dB A eff S/N

≥68dB

≥ 68 dB

≥72dB

4 niveaux : Off

Low: 5 dBμV

Mid:15dBuV

High:25dBuV

Tension de sortie BF

(excursion crête 1 kHz BF)

prise jack 6,3 mm/XLR :

symétrique: +18 dB U

asymétrique: +12 dB U

Généralités

Alimentation

Consummation

Dimensions [mm]

Poids

10,5-16V CC, tension nominale 12 V CC

env. 200 mA

212×145×38

env.1 100 g

Émetteur

Caractéristiques HF

Puissance de sortie HF sur 50 Ω

SK 300 G2 SKM 300 G2

typique 30mW

Caractéristiques BF

Tension d'entrée max. (excursion créée) microphone

Line

1,8 Veff, asym.	-
2,4 Veff	-
10 kΩ, asym.	-
1 MΩ	-
2 piles rondes AA, 1,5 V
2,4 V
≤170 mA	≤170 mA
≤250 μA	≤250 μA
≥8 h	≥8 h
≥8 h	≥8 h
82 x 64 x 24	∅ 50 x 225
env. 158 g	env. 450 g

Impédance d'entrée

microphone

Line

Généralités

Alimentation

Tension nominale

Consommation de courant à la tension nominale

Consommation avec l'émetteur à l'arrêt

Autonomie (avec des piles)

Autonomie (avec le pack accu BA 2015)

Dimensions [mm]

Poids (avec piles)

Microphones

Type de microphone

Sensibilité

Caractéristique de directivité

Niveau de pression acoustique maximal.

ME 2	ME 3	ME 4
électret	électret	électret
20 mV/Pa	1,6 mV/Pa	40 mV/Pa
omnidirectionnelle	super cardioïde	cardioïde
130 dB SPL	150 dB SPL	120 dB SPL

Têtes de microphones

Type de microphone

Sensibilité

Caractéristique de directivité

Niveau de pression acoustique maximal.

Couleur de l'anneau

MD 835	MD 845	ME 865
dynamique	dynamique	électret
1,5 mV/Pa	1 mV/Pa	3 mV/Pa
cardioïde	super cardioïde	super cardioïde
150 dB SPL	154 dB SPL	144 dB SPL
vert	bleu	rouge

Brochage des connecteurs

EM300G2

Fiche jack stéréo 6,3 mm, asymétrique

EM300G2

Fiche jack mono 6,3 mm, asymétrique

EM300G2

Fiche XLR-3 (femelle), symétrique

EM300G2

Fiche jack pour alimentation électrique

SK300G2

Fiche jack 3,5 mm

Diagrammes polaires des microphones / têtes de microphones

MD 835

ME 865

ME 3

MD 845

ME 4

Courbes de réponse en fréquence des microphones / têtes de microphones

MD 835

ME 2

MD 845

ME 3

ME 865

ME 4

Accessoires

MD 835 Tête de microphone pour SKM 300 G2 (anneau vert), dynamique, cardioïde MD 845 Tête de microphone pour SKM 300 G2 (anneau bleu), dynamique, super cardioïde ME 865 Tête de microphone pour SKM 300 G2 (anneau rouge), dynamique, super cardioïde MZW 1 Ecran anti-vent et anti-pop pour SKM 300 G2 MZQ 1 Pince microphone pour SKM 300 G2 ME 2 Microphone cravate pour SK 300 G2, condensateur, omnidirectionnel ME 4 Microphone cravate pour SK 300 G2, condensateur, cardioïde ME 3 Microphone serre-tête pour SK 300 G2, dynamique, super cardioïde CL 1 Câble d'instrument pour SK 300 G2, avec fiche jack 6,3 mm CL 2 Câble Line pour SK 300 G2, à prise XLR 3 pôles, fémelle GA 2 Adaptateur pour montage en rack 19 pouces AM 2 Adaptateur rack pour montage des antennes à l'avant (pour adaptateur rack GA 2)

A 1031-U Antenne UHF, passive, omnidirectionnelle, pour montage sur stand

AB 2-A Amplificateur d'antenne UHF, 10 dB de gain en cas d'utilisation d'ASP 2 518-554 MHz

AB2-B 626-662MHz AB 2-C 740-776 MHz AB 2-D 786-822 MHz AB 2-E 830-866 MHz

ASP 2 Diviseur d'antenne, 2 x 1:4, passif, pour le raccordement de huit EM 300 G2 à deux A 1031-U/AB 2

NT2 Bloc secteur pour ASP 2 DC 2 Adaptateur d'alimentation CC pour alimentation 12 V CC de SK 300 G2 à la place des deux piles (type AA)

BA 2015 Pack accu pour SK 300 G2 et SKM 300 G2

L 2015 Chargeur pour pack accu BA 2015 CC 2 Housse de transport pour SET ew 300 G2 KEN 8 capuchons de couleur pour micro émetteur SKM 300 G2

La période de garantie pour ce produit Sennheiser est de 24 mois à compter de la date d'achat. Sont exclues, les batteries rechargeables ou jetables livrées avec le produit. En raison de leurs caractéristiques, ces produits ont une durée de vie plus courte liée principalement à la fréquence d'utilisation.

La période de garantie commence à la date de l'achat. Pour cette raison, nous vous recommandons de conserver votre facture comme preuve d'achat. Sans cette preuve - qui est vérifiée par Sennheiser - aucune prise en compte de la garantie ne pourrait être retenue.

La garantie comprend, gratuitement, la remise en état de fonctionnement du matériel par la réparation ou le remplacement des pièces défectueuses ou dans le cas où la réparation n'est pas possible, par échange du matériel. L'utilisation inadéquate (mauvaise utilisation, dégâts mécaniques, tension électrique incorrecte), sont exclus de la garantie. La garantie est invalidée en cas d'intervention par des personnes non autorisées ou des stations de réparation non agrées.

Pour faire jouer la garantie, returnez l'appareil et ses accessoires, accompagné de la facture d'achat, à votre distributeur agré. Pour éviter des dégâts durant le transport, il est recommandé d'utiliser l'emballage d'origine.

Votre droit légal de recours contre le vendeur n'est pas limité par cette garantie. La garantie peut être revendiquée dans tous les pays à l'extérieur des États-Unis à condition qu'aucune loi nationale n'en invalide les termes.

dont conformes aux prescriptions fondamentales dans la Directive de la CEE 89/336/EEC ou la Directive R&TTE 1999/5/EC.

Pour permettre en pratique le respect des prescriptions des Directives de la CEE, il a été tenu compte des normes suivantes:

Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays.
