EW 165 - Système de microphone sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de microphone sans fil (ensemble émetteur-récepteur)
Marque	SENNHEISER
Modèle	EW 165
Gamme de fréquences HF	516 - 865 MHz (selon version)
Nombre de fréquences réglables	1680
Largeur de bande	42 MHz
Réponse en fréquence audio	80 - 18000 Hz
Rapport signal/bruit	> 110 dB(A)
Distorsion harmonique totale	< 0,9 %
Principe du transducteur	Condensateur électret
Directivité	Supercardioïde
Sensibilité audio	1,6 mV/Pa
Niveau maximal de pression sonore (SPL)	152 dB(SPL) max.
Puissance d'émission	30 mW
Autonomie de l'émetteur	Environ 8 heures (avec piles AA)
Alimentation du récepteur	12 V DC via adaptateur secteur fourni (NT 2)
Dimensions du récepteur	212 x 202 x 43 mm (L x P x H)
Poids du récepteur	900 g
Dimensions de l'émetteur	Diamètre 50 mm, longueur 265 mm
Poids de l'émetteur	450 g (avec piles)
Fonctions principales	True diversity, Squelch à pilot tone, recherche auto de fréquences, synchronisation infrarouge, écran graphique, verrouillage, compander HDX, égaliseur intégré, mode Soundcheck
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants. Protéger de l'humidité et des températures extrêmes.
Sécurité	Respecter les consignes de la notice. Ne pas ouvrir l'appareil. Utiliser uniquement les accessoires recommandés. Ne pas exposer à l'eau ou aux flammes.
Pièces détachées et réparabilité	Accessoires interchangeables (capsules, piles, antennes). Contacter un centre de service agréé pour toute réparation. Certaines pièces sont disponibles en option (accu BA 2015, etc.).
Informations générales	Système professionnel pour voix et instruments. Convient aux scènes, conférences et événements. Conforme aux normes ETS 300422, ETS 300445, CE, FCC.

FOIRE AUX QUESTIONS - EW 165 SENNHEISER

Comment régler la fréquence du récepteur et de l'émetteur ?

Utilisez la fonction de recherche automatique des fréquences libres sur le récepteur, puis synchronisez l'émetteur via l'interface infrarouge en plaçant les deux appareils face à face.

Quelle est la portée maximale du système ?

La portée peut atteindre jusqu'à 100 mètres en champ libre, mais elle varie selon l'environnement (obstacles, interférences). En conditions typiques de scène, comptez environ 30 à 50 mètres.

Quels types de piles utiliser pour l'émetteur ?

Utilisez deux piles AA alcalines ou un accumulateur BA 2015 (optionnel). L'autonomie est d'environ 8 heures avec des piles neuves.

Comment éviter les interférences avec d'autres systèmes sans fil ?

Effectuez un balayage automatique des fréquences pour trouver un canal libre. Le système dispose de 1680 fréquences réglables et d'un squelch à pilot tone qui élimine les signaux parasites lorsque l'émetteur est éteint.

Peut-on utiliser plusieurs systèmes EW 165 simultanément ?

Oui, jusqu'à 12 systèmes peuvent fonctionner simultanément sans interférence en choisissant des fréquences compatibles (12 presets). Utilisez le mode de synchronisation pour les configurer.

Comment nettoyer le microphone et le récepteur ?

Nettoyez les surfaces extérieures avec un chiffon doux et sec. Pour la grille du microphone, vous pouvez la dévisser et la laver à l'eau savonneuse, mais séchez-la complètement avant de la remonter.

Que faire si le son est faible ou distordu ?

Vérifiez le niveau de gain sur l'émetteur et le récepteur. Assurez-vous que la pile est suffisante. Ajustez l'égaliseur intégré si nécessaire. Évitez de dépasser le niveau de saturation.

Comment recharger l'accu BA 2015 sans le retirer ?

L'émetteur possède des contacts externes pour le chargement. Utilisez un chargeur compatible (non fourni) ou l'option BA 2015 avec le chargeur approprié. Ne rechargez pas des piles alcalines.

Le récepteur peut-il être monté en rack ?

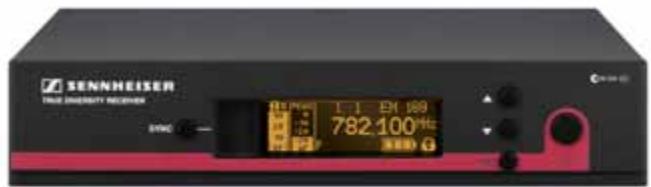

Oui, le récepteur EM 100 G3 est conçu pour le montage en rack 19 pouces (1U). Des accessoires de fixation sont fournis (stackage). Il est également utilisable en position autonome.

Quels sont les accessoires disponibles pour ce système ?

De nombreux accessoires sont proposés : capsules micro interchangeables (différentes directivités), accumulateur BA 2015, chargeur, antennes supplémentaires, kit de montage, etc. Consultez le catalogue SENNHEISER.

MODE D'EMPLOI EW 165 SENNHEISER

Description générale

Avec un microphone à condensateur doté d'une capsule dérivée de la très appréciée série evolution 800, cet ensemble se situe au sommet de la gamme HF evolution G3 100. Avec une qualité sonore au top et une utilisation simple et intuitive, ce set représente la voie royale de transmission pour faire passer au public toute l'émotion et la passion de vos prestations vocales et cela sans aucun compromis.

Points forts

• Robuste corps métallique (émetteur et récepteur) Largeur de bande de 42 MHz : 1680 fréquences UHF réglables pour une réception sans interférence
• Banque de fréquences élargie jusqu'à 12 fréquences compatibles
• Réception true diversity de haute qualité
• Squelch Pilot tone permettant d'éliminer toute interférence HF quand l'émetteur est arrêté
• Recherche automatique de fréquences libres par balayage des fréquences disponibles
• Réponse en fréquence audio étendue
• Plage de sensibilité audio élargie
• Synchronisation sans fil des paramètres émetteurs via une interface infrarouge
• Interface des menus conviviale offrant plus d'options
• Affichage graphique lumineux (émetteur et récepteur)
• Fonction de verrouillage automatique évitant le changement accidentel des réglages
• Compander HDX pour une plus grande pureté sonore
• Affichage à 4 segments de l'état de charge des piles/accus émetteur visible également sur le récepteur
• Émetteur main avec modules microphones facilement interchangeables au sein de la gamme evolution
• Égaliseur et mode Soundcheck intégrés
• Contacts extérieurs pour recharger l'accu BA 2015 sans le sortir de l'émetteur
• Gamme d'accessoires permettant d'adapter le système à n'importe quelles conditions d'utilisation

Caractéristiques techniques

Gamma de fréquences HF	516 .... 865 MHz
Fréquence de réception	1680
Presetts	12
Largeur de bande commutable	42 MHz
Excursion créée	+/- 48 kHz
Compander	HDX
Réponse en fréquence	80.....18000 Hz
Rapport signal/bruit (S/B)	> 110 dB(A)
Distorsion harmonique totale (DHT)	< 0,9 %
Conformément à ETS 300422 , ETS 300445 , CE , FCC
Connecteur XLR	6,3 mm
Niveau de sortie audio (symétrique)	XLR: +18 dBu max
Niveau de sortie audio (asymétrique)	Jack: +10 dBu max
Dimensions (Récepteur)	212 x 202 x 43 mm
Poids (Récepteur)	900 g
Puisance d'émission	30 mW
Autonomie(Emetteur)	typ. 8 h
Dimensions (Emetteur)	d= 50 mm, l= 265 mm
Poids (Emetteur)	450 g
Principe du transducteur	condensateur électret
Sensibilité audio	1,6 mV/Pa
Niveau maximal de pression sonore (SPL)	152 dB(SPL) max.
Directivité	supercardiode

Contenu

1 EM 100 G3, récepteur rackable 1 SKM 100-865 G3, émetteur main (condensateur, supercardioide) - 1 MZQ 1 microphone clip 1 NT 2, alimentation 2 antennes 2 accessoires de stackage 2 piles AA - Manuel utilisateur
