Type de produit	Système de micro sans fil
Marque	Sennheiser
Modèle	System 2013 PPL
Composants	Émetteur SK 2013 PLL, récepteur EK 2013 PLL
Alimentation émetteur	2 piles AA (1,5 V)
Alimentation récepteur	2 piles AA (1,5 V)
Autonomie estimée	Environ 8 heures
Portée estimée	Jusqu'à 100 mètres (en champ libre)
Fonction principale	Transmission audio sans fil avec atténuation automatique
Entrée audio	Entrée ligne pour appareil auditif (impédance 2 kΩ)
Microphone incorporé	Oui, sur l'émetteur
Réglages	Atténuation automatique (P1, P2, régulateur E), gain
Indicateurs	Témoin de transmission vert sur le récepteur
Dimensions approximatives (émetteur)	80 x 60 x 20 mm
Dimensions approximatives (récepteur)	80 x 60 x 20 mm
Poids approximatif (émetteur)	100 g (sans piles)
Poids approximatif (récepteur)	100 g (sans piles)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité.
Sécurité	Ne pas exposer à des températures extrêmes. Utiliser uniquement des piles recommandées.
Pièces détachées et réparabilité	Contacter le service après-vente Sennheiser pour les pièces détachées et réparations.
Informations générales	Système conçu pour une utilisation avec des appareils auditifs. Réglage d'usine : atténuation 15 dB.

FOIRE AUX QUESTIONS - SYSTEM 2013 PPL SENNHEISER

Comment configurer le système 2013 PPL pour la première fois ?

Mettez l'émetteur et le récepteur en marche, puis réglez l'atténuation selon les instructions de la notice. Assurez-vous que les piles sont correctement insérées.

Quelle est la portée maximale du système ?

La portée est d'environ 100 mètres en champ libre. Les obstacles (murs, etc.) peuvent réduire cette distance.

Comment remplacer les piles ?

Ouvrez le compartiment à piles de l'émetteur ou du récepteur, retirez les piles usagées et insérez deux piles AA neuves en respectant la polarité.

Que faire si le témoin de transmission ne s'allume pas ?

Vérifiez que les piles sont chargées et que l'émetteur est allumé. Si le problème persiste, éloignez-vous d'éventuelles sources d'interférences.

Comment ajuster l'atténuation automatique pour un appareil auditif ?

Suivez la procédure décrite dans la notice : placez les régulateurs P1 et P2 sur 0, mesurez le niveau sonore, puis réglez le régulateur E pour une atténuation de 15 dB.

Puis-je utiliser le système avec d'autres appareils audio ?

Oui, via l'entrée audio (câble adapté). L'impédance d'entrée est de 2 kΩ, assurez-vous de la compatibilité.

Quel est le câble nécessaire pour connecter un appareil auditif ?

Le câble mentionné dans les accessoires de la notice doit être utilisé. Consultez la liste des accessoires pour connaître la référence exacte.

Comment nettoyer l'émetteur et le récepteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de liquides ou de produits abrasifs.

Le système fonctionne-t-il sur plusieurs canaux ?

Le modèle 2013 PPL utilise une synthèse PLL, ce qui permet un réglage précis de la fréquence. Il n'est pas explicitement mentionné qu'il fonctionne sur plusieurs canaux prédéfinis.

Que faire en cas de perte de signal ?

Vérifiez la distance entre l'émetteur et le récepteur, les piles, et éliminez les obstacles métalliques ou les sources d'interférences.

MODE D'EMPLOI SYSTEM 2013 PPL SENNHEISER

Information importante pour l'audiologiste: réglage du système d'atténuation automatique

Le système d'atténuation automatique permet d'obtenir un rapport signal/bruit plus élevé dans le but d'améliorer l'intelligibilité de la parole. Le système d'atténuation automatique est branché et préréglé en usine (Préréglage: atténuation = 15 dB pour une impédance d'entrée de l'entrée audio de 2 kΩ). Il convient cependant de l'ajuster en fonction de l'appareil auditif utilisé avant la remise du système 2013 PLL.

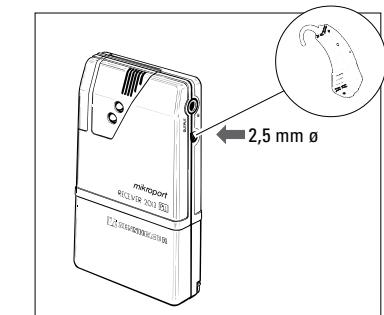

Mettez le système 2013 PLL en ordre de marche (position "M") et raccordez l'appareil auditif par l'entrée audio sur le récepteur EK 2013 PLL. Pour cela vous disposez du câble mentionné en "Accessoires" dans les "Instructions pour l'usage". Un affaiblissement du signal, dû par exemple aux résistances séries de l'arosse audio, ne devrait pas avoir lieu dans la mesure du possible.

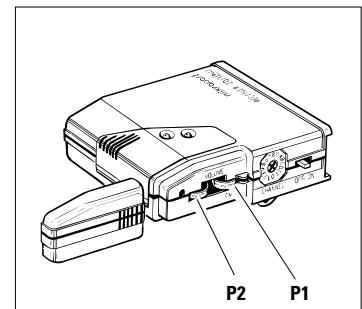

Placez les régulateurs P1 et P2 du récepteur EK 2013 PLL sur "0". Le signal sonore arrivant sur la ligne d'émission et le signal sonore délivré par le microphone incorporé sont ainsi coupés. Seule cette procédure permet de mesurer correctement la valeur de l'atténuation!

Placez l'appareil auditif dans le coffret de mesure et émettez un signal sonore d'environ 70 dB (N) SPL. Ni l'AGC (I) ni l'AGC (O) ne doit réagir sur l'appareil auditif! Réglez une amplification quelconque et notez le niveau de sortie de l'appareil auditif.

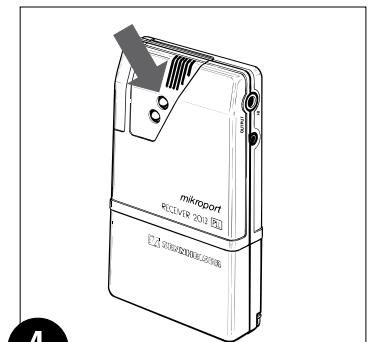

Mettez à présent l'émetteur et le récepteur en marche et parlez dans l'émetteur SK 2013 PLL de façon à ce que le témoin de transmission vert s'allume en permanence sur le récepteur EK 2013 PLL.

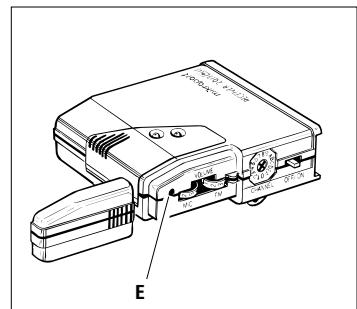

Réglez à présent l'atténuation sur le récepteur EK 2013 PLL pour que l'on puisse relever une diminution de la pression acoustique en sortie d'env. 15 dB pendant l'utilisation de l'émetteur SK 2013 sur l'appareil auditif. Procédez à ce réglage en agissant sur le régulateur E.

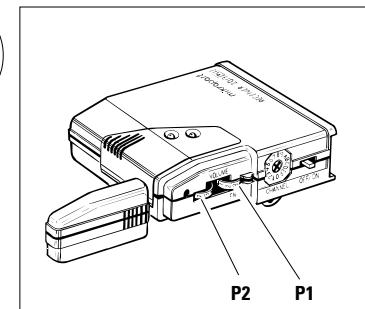

Activez le système d'atténuation automatique. En utilisant les régulateurs P1 et P2, le niveau de sortie de l'appareil auditif doit être ajusté à la valeur originale.

Maintenant le système d'atténuation automatique est adapté à l'appareil auditif.

Sous réserve de modifications et d'erreurs.
