Type de produit	Récepteur sans fil pour systèmes de microphone
Fréquence de fonctionnement	UHF (Ultra Haute Fréquence)
Plage de fréquence	De 518 à 554 MHz
Modulation	FM (Fréquence Modulée)
Alimentation électrique	Alimentation externe 12 V DC
Dimensions approximatives	210 x 190 x 44 mm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec les émetteurs Sennheiser de la série 300
Type de batterie	Non applicable (alimentation externe)
Tension	12 V DC
Puissance	Max 50 mW
Fonctions principales	Réception audio sans fil, réglage de fréquence, sortie audio équilibrée
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente Sennheiser
Sécurité	Ne pas exposer à l'humidité, respecter les normes électriques locales
Informations générales	Produit conçu pour une utilisation professionnelle, idéal pour les concerts et les événements

FOIRE AUX QUESTIONS - SR 3056-U SENNHEISER

Comment puis-je appairer mon Sennheiser SR 3056-U avec un émetteur ?

Pour appairer votre Sennheiser SR 3056-U avec un émetteur, mettez d'abord l'émetteur sous tension, puis activez le mode appairage sur les deux appareils. Suivez les instructions dans le manuel d'utilisation pour finaliser l'appairage.

Pourquoi le son est-il de mauvaise qualité ?

Une mauvaise qualité sonore peut être due à plusieurs facteurs : vérifiez que les piles de votre récepteur sont chargées, que le récepteur et l'émetteur sont correctement appairés, et que vous n'êtes pas trop éloigné de l'émetteur. Assurez-vous également que les connexions audio sont sécurisées.

Comment changer les piles du Sennheiser SR 3056-U ?

Pour changer les piles, ouvrez le compartiment des piles situé à l'arrière du récepteur. Retirez les anciennes piles et insérez de nouvelles piles en respectant la polarité indiquée. Refermez le compartiment.

Le récepteur ne s'allume pas, que faire ?

Si le récepteur ne s'allume pas, vérifiez d'abord que les piles sont correctement installées et chargées. Si le problème persiste, essayez d'utiliser un autre jeu de piles ou vérifiez si le récepteur est correctement connecté à l'alimentation électrique.

Comment ajuster le volume sur le Sennheiser SR 3056-U ?

Pour ajuster le volume, utilisez le bouton de volume situé sur le côté du récepteur. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Est-il possible d'utiliser le Sennheiser SR 3056-U avec d'autres appareils audio ?

Oui, le Sennheiser SR 3056-U peut être utilisé avec d'autres appareils audio, tant que ceux-ci disposent d'une entrée compatible. Assurez-vous d'utiliser les câbles appropriés pour établir la connexion.

Comment réinitialiser le Sennheiser SR 3056-U aux paramètres d'usine ?

Pour réinitialiser le Sennheiser SR 3056-U, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes tout en le rallumant. Cela restaurera les paramètres d'usine.

Quel est le temps de charge des piles du Sennheiser SR 3056-U ?

Le temps de charge des piles du Sennheiser SR 3056-U dépend du type de piles utilisées. En général, les piles rechargeables peuvent prendre entre 2 et 4 heures pour une charge complète.

MODE D'EMPLOI SR 3056-U SENNHEISER

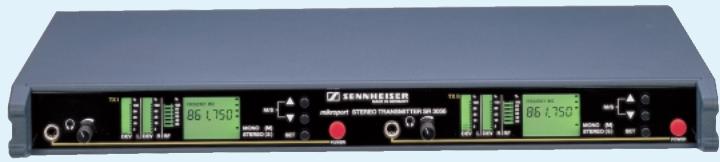

General Description

The SR 3056-U consists of two complete stereo transmitters with 16 switchable UHF transmission frequencies each. RF characteristics are the same as for a radiomicrophone, making multi-channel frequency selection easy. Its ease of use and excellent mechanical stability make the SR 3056-U an ideal choice for use in large shows and for touring artists.

General Features

Wireless monitoring system for stage and broadcast use
Stereo and mono transmission
"HiDyn stage" noise reduction system
Easy to use
Suitable for multi-channel applications
Can also be used as a talkback system

SR 3056-U

Twin stereo transmitter
Stereo/mono selector switch
16 switchable transmission frequencies per transmitter, PLL-controlled
Switching bandwidth max. 24 MHz per transmitter
LC display for frequency, RF output power and deviation (2 x)
Delivery includes: 1 SR 3056-U twin transmitter, 2 antennas, 19^ rack mount ea 1 mains cable

Technical Data

RF output power ..... max. 100 mW*, internally adjustable

Transmission frequencies 16

Frequency range. 450-960 MHz

Switching bandwidth 24 MHz

Modulation......wideband FM, stereo

Nominal/peak deviation ± 40kHz / ± 56kHz pilot tone dev. ± 7.5kHz

Noise reduction system .HiDyn stage"

AF frequency response. 40-15,000 Hz

Signal to-noise ratio.....typ.87 dB(A)

THD (1 kHz) ≤ 0.3 %

RF output. BNC socket, 50 Ω

AF inputs 2x3-pin XLR socket,

+4 dBU (1 kHz), adjustable

Monitoring output. 0-3 V, adjustable

Source impedance 10

Power supply 115/230 V AC +10 %/-15 %

Housing 19", 1 HE

Dimensions 436 x 215 x 43 mm

Weight........................ approx. 4 kg

• Special high power versions are available to special order

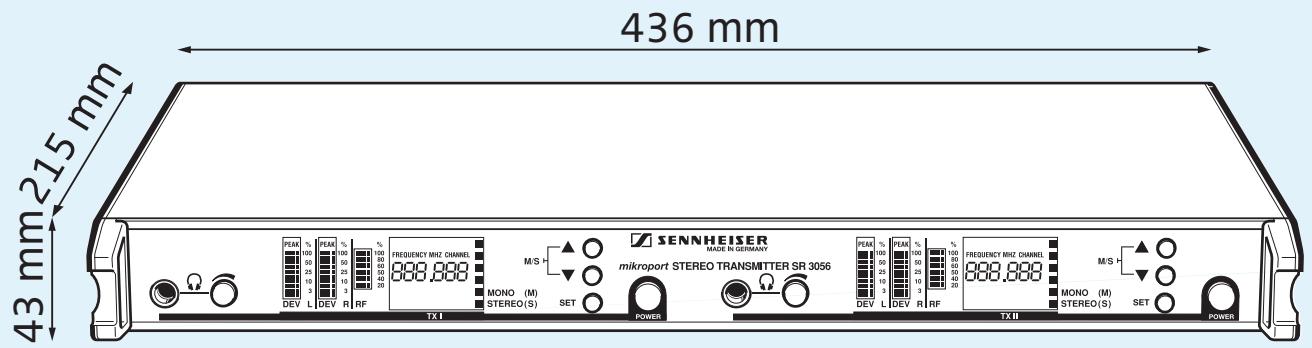

SR 3054-U/SR 3056-U dimensions

Accessories for the SR 3054-U and SR 3056-U transmitters

GA 3030 AM antenna mount

Cat. No. 004368

A 2003-UHF passive directional antenna

Cat. No. 003658

A 1031-U passive omni-directional antenna

Cat. No. 004645

GZA 1036-9 ground plane antenna

Cat. No. 002336

N/BNC adaptor

Cat. No. 033839

RG 58 co-axial antenna cable

Cat. No. 002324

GZL 1019 A1 (1 m)

Cat. No. 002325

GZL 1019 A5 (5 m)

Cat. No. 002326

GZL 1019 A10 (10 m)

Cat. No. 002368

GZV 1019A BNC coupler

RF Wireless Systems | 3000 Series Wireless Monitoring System

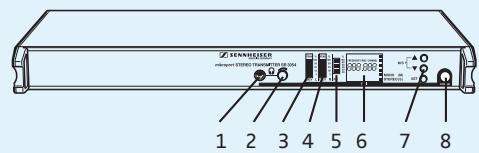

SR 3054

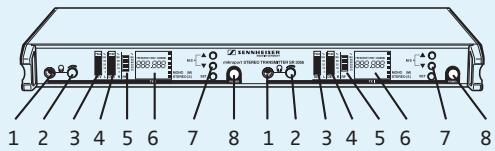

SR 3056

1 Headphone socket 1 / 4'' (6.3 mm)
2 Headphone volume control
3 Deviation bargraph for the left channel (with overmodulation display)
4 Deviation bargraph for the right channel (with overmodulation display)
5 RF level bargraph
6 Multi-function LC display for transmission frequency, muting, mono/stereo, frequency groups 1-4
7 Operating and programming buttons
8 On/off switch

SR 3054 / SR 3056 front panel operating controls

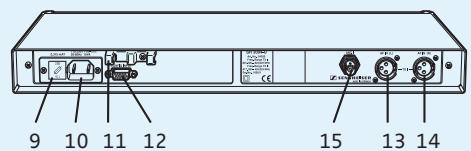

SR 3054

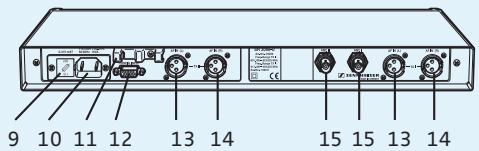

SR 3056

9 Fuse holder and mains voltage selector
10 Mains connector
11 Cable crip for mains cable
12 Programming interface (15-pin sub-D socket)
13 AF input (left)
14 AF input (right)
15 Antenna output

3000 Series Monitoring System

The wireless monitoring system, consisting of a UHF stereo rackmountable transmitter and a UHF stereo miniature receiver, has been specially designed for touring, stage and broadcast use. In addition, the system is also suitable for any application where talkback signals are to be transmitted. With earphones connected to the receiver, the musician and/or sound engineer can listen to the stereo audio signal received – without troublesome cables and monitor speakers being required.

The risk of feedback is reduced to an absolute minimum as the on-stage microphones can no longer pick up the sound from the now non-existent wedge monitors. Further advantages are that the foldback mix is now quicker and easier to do and does not have to be changed when the show changes venue. The system has superb audio quality with an increased signal-to-noise ratio due to the inclusion of "HiDyn stage", the Sennheiser noise reduction system that has been specially developed for stage use.

SR 3054-U and SR 3056-U transmitters

The transmitter of the 3050 wireless monitoring system is available in two versions: The SR 3054-U is a single stereo transmitter in a 1 U 19" rack housing, the SR 3056-U consists of two complete stereo transmitters in the same size housing. Each transmitter has 16 switchable PLL-controlled frequencies and is fully suitable for multi-channel applications.

Each transmitter has a stereo/mono selector switch. The multi-function LC display indicates the selected transmission frequency, the AF level (two separate bargraphs for the left and right channel) and the RF output power (in %). The RF output power and the AF input level can be adjusted internally. The transmitters should always be used with remote antennas such as the A 2003-UHF passive directional antenna, the A 1031-U passive omni-directional antenna or the GZA 1036-9 ground plane antenna.

The supplied telescopic antennas should only be used for applications where - good transmission conditions provided - a transmission system is to be used without a large amount of installation work. When the transmitters are mounted into a rack, the telescopic antennas can be installed at the front of the rack by using the GA 3030 AM antenna mount.
